电感线圈参数测定
电感线圈检查标准书
文件编号
QC－CA01
版本号
实施日期
产品代号
示器依次显示“CL－0”“CL－1”“CL－2”“CL－3”“CL－4”，然后自动退回到测试状态。
4.2.2仪器参数设置：
漏电流：0.5
测试时间：60S
量程设置：5KV
电源性质：AC
4.2.3仪器接通220V电源，预热5分钟。
4.2.4将两测试夹分别夹紧开关1、3脚，
按启动，测试灯亮红灯，慢慢调节
“电压调节”旋钮至AC电压为
“2000V”，维持60S测试。
4.2.5测试结果判断：测试60S后，电压复位到0V，即为合格。将“电压调节”旋钮回0，取出电位器，进行下一个测试；若在测试60S内，仪器发出报警声，且超漏流灯亮黄灯，即不合格。仪器出现报警时，立即按复位键，将“电压调节”旋钮回0，取出电位器并进行标识，隔离，再继续下一个测试。
4.3通断测试
连接如图，支架接好220V电源，
将微动开关插入测试孔，再打开
支架电源开关，此时L1灯亮，L2
灯不亮；按下微动开关，L2灯亮，
L1灯灭。
文件编号
QC－CA01
版本号
实施日期
产品代号
4.4绝缘电阻性能测试
4.1.4将待测电感线圈插入测试盒内或用测试夹夹紧，主参数显示器显示的数值即为该电感线圈的电感量，其显示值在标称值允许误差范围内为合格。副参数显示器显示值即为该电感线圈的品质因数值，其值符合规格书要求为合格。
4.2耐电压测试
4.2.1将耐压仪黑色测试夹接入“ ”接地插孔，红色测试夹接入“AC”插孔，电压调节旋钮调回至0。
实验 互感线圈同名端判别与参数测定
实验互感线圈同名端判别与参数测定互感线圈是通信、电力和电子工程领域中经常使用的一种电子元件。
由于使用时需要考虑线圈的极性，因此在使用互感线圈时需要判断其同名端并测定其参数。
本文将介绍如何判断互感线圈的同名端以及如何测定其参数。
一、互感线圈同名端的判别方法在使用互感线圈时，如果没有正确判断其同名端，就可能会导致测量结果的偏差。
因此判别互感线圈的同名端是非常重要的。
下面介绍几种判别互感线圈同名端的方法。
1. 使用万用表在使用万用表测试互感线圈时，将线圈的两端分别连接到万用表的测试头上，并检查万用表的读数，如果正反两次得到的读数不同，则说明连接的方式是正确的。
如果连接方式错误，则连接两端的电阻值不同。
2. 使用磁通极性判断仪磁通极性判断仪是一种专门用于测试铁芯元件磁化方向的工具。
在使用磁通极性判断仪测试互感线圈时，将线圈的两端分别连接到磁通极性判断仪的测试头上，并检查仪器的指示灯的变化。
如果线圈连接的方式正确，则指示灯将发出稳定的光亮，否则指示灯将闪烁不定。
3. 观察线圈的钢芯观察互感线圈的钢芯也可以判断其同名端。
通常情况下，互感线圈两端之间的磁通应该是从钢芯的一端进入，另一端出来。
因此，在观察互感线圈时，可以通过钢芯的位置来推断线圈的同名端。
如果钢芯靠近一个端口，则该端口是线圈的同名端。
二、互感线圈参数的测定方法除了判别互感线圈的同名端外，还需要获得线圈的参数信息。
下面介绍几种常用的测定方法。
LCR表是一种常见的测试电容、电感和电阻等参数的电子测量仪器。
在测试互感线圈时，将线圈的两端依次连接到LCR表的测试头上，并记录下测试结果。
根据测试结果可以测定线圈的电感值、电阻值和谐振频率等参数。
2. 使用示波器示波器可以用于测定互感线圈的漏感值和质量因数等参数信息。
在使用示波器测试时，需要将线圈和电容串联在一起形成振荡电路，然后使用示波器观察电路的振荡波形，计算出线圈的漏感值和质量因数。
3. 使用信号源信号源可以用来检测互感线圈的频率响应，以及光汉克效应和皮肤效应等参数信息。
电感线圈式车辆检测器技术指标含义
电感线圈式车辆检测器技术指标含义1 功能参数（1）通道顺序扫描Channel sequential scanning多通道检测器应采用通道顺序扫描技术，任何时刻只有一个通道处于工作状态，其它通道处于静止状态，可有效消除线圈间串扰。
（2）电感量自调谐范围Self Tuning Range设计规范的车辆检测器的电感量范围一般可达20~1000uH或20~1500uH，有些性能较差的检测器其指标只能达到80~300uH或50~500uH。
实际工程使用时，范围偏小的后果是线圈尺寸、匝数和馈线长度受到严格限制，范围较大的则现场适应性更好。
（3）品质因素-Q值是特定工作频率下电路的感性阻抗与串联电阻之比，Q值应≥5。
其值大小与线材材质和截面积有关，感应线圈内实际是小信号工作状态，应采用专用多芯高温抗腐蚀护套电缆，截面积≥2.5m㎡，尽量降低损耗，从而保证检测性能。
（4）馈线长度Feeder Cable Length馈线是指从矩形线圈至车辆检测器线圈输入端子之间的连线，馈线与线圈线材最好是一根完整电缆，其长度受电感量自调谐范围限制。
我们知道，线圈总电感量（L）是矩形线圈电感量（Lx）与馈线电感量（Lk）之和，即L=Lx+Lk，且最佳Lx/Lk比应≥4。
（5）灵敏度Sensitivity我们将灵敏度分为：触发灵敏度（St-Sensitivity of trigger）、释放灵敏度（Sr-Sensitivity of release）和提升灵敏度（Sb-Sensitivity of boost）,其单位是（-ΔL/L%）。
通常所说的灵敏度是指触发灵敏度或检测灵敏度。
触发灵敏度又称检测灵敏度，是指：当车辆进入线圈时的开启灵敏度；释放灵敏度是指：当车辆离开线圈时的关断灵敏度；提升灵敏度是指：释放灵敏度的一种参考线变化。
（6）线圈频率及频率选择Loop Frequency and select线圈实际工作频率范围与总电感量（线圈尺寸、线圈匝数、馈线长度）,检测域路面下材料及检测器内部电路参数有关，设计较好的检测器其范围一般可达20~160KHz，这样才能够保证大多数线圈正常工作。
电感的测量方法
电感的测量方法学号：0962510107 姓名：魏婧玲电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，会出现电动势来抵抗电流的改变。
这种电感称为自感，是闭合回路自己本身的属性。
下面介绍几种电感值的测量方法。
一、串接一个电阻，同上交流电，测量电感上的电压和通过的电流，由欧姆定律计算电感的感抗，然后按照下式推算出电感值。
XL = ωL = 2πfL ，XL 就是感抗，单位为欧姆 ，ω 是交流发电机运转的角速度，单位为弧度/秒，f 是频率，单位为赫兹 ，L 是线圈电感，单位为亨利.。
二、使用电感测试仪测试加一个正弦波电压,测通过它的电流的幅值和相位.矢量除,根本频率,就可以得到电感值三、电感是储能元件, 因此可利用它与电容器组成振荡回路:不同于谐振回路， 根据振荡频变化, 进而推算出电感量的大小由于振荡频率作得较高, 因此, 可获得较高的分辨度。
振荡法测量的基本保证是要求振荡的频率相对稳定, 我们采用) 1Α Β ΧΔ Ε 振荡器, 因为它有较宽的频率范围, 且相对稳定。
我们采用Colpitts 振荡器，因为它有较宽的频率范围且相对稳定。
其基本频率为f =假定c 不变，令γ=为待定系数，则γ应为常数，有f=f γ=，因此，根据振荡频率f 值，可得到相应的电感L 值。
四、它是测量在半导体衬底上设置的电感器的电感值的电感值测量方法，其特征在于：包括：对其主电极与上述电感器的一端连接的控制晶体管的控制电极以恒定的周期施加电压，使电流脉冲流过上述电感器的步骤；借助于与上述电感器的另一端连接的第1测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤；以及借助于经电阻与上述控制晶体管的上述主电极连接的第2测量系统，测量在上述电流脉冲的上升和下降期间流过的电流的步骤，上述第1测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第1测量线；以及测量在上述电流脉冲的下降期间流过的电流的第2测量线，上述第2测量系统包括：测量在上述电流脉冲的上升期间流过的电流的第3测量线；以及测量在上述电流脉冲的下降期间流过的电流的第4测量线，通过将流过上述电感器的电流分离成在上述电流脉冲的上升期间流过的电流和在下降期间流过的电流进行测量，来测量上述电感器的电感值。
电感线圈参数的测量
实训报告
电感线圈参数的测量
预习部分
实训要点：
（1）掌握万用表，单臂电桥的使用方法。
（2）掌握功率表的接线及使用方法。
（3）掌握电感参数的测量原理。
内容步骤：
（1）用万用表欧姆档测灯泡、电感线圈的直流电阻，填入表中；
（2）用单臂电桥精测电感线圈的直流电阻，填入表中；（3）根据原理图连接电路图；
a、将功率表电压线圈与电流线圈标有“*”号的端连接
一起，接入电流表；
b、将电流表的另一端与电压表的一端连接后再接在一
起；
c、将功率表电流线圈的出线端与负载相连；
d、将功率表电压线圈出线端（300V）与电压表的另一
端连接，再与负载另一端连接后接到电源的另一端；（4）计算每个瓦数：
a、根据功率表所选择的电压量程和电流量程，按下列
公式计算：
C=UN * IN （W/格）
b、根据系数C和功率表指示格数，算出实际功率P=C
x 格数
（5）通电测量，读出电流表、电压表及功率表的读数；
仪器设备：
功率表（电压量程为150V,300V，600V，电流量程0.5A,1A)1个电压表（量程450V）1个电流表（量程300mA) 1个灯泡（15W/220V) 1个电感线圈（选择20W的整流器）1块单臂电桥1个万用板1块导线若干实训
实训简图：
记录部分
（Z=U/I（Ω），R=P/(I*I) ,X(L)=√（Z*Z-R*R）, L=X(L)/2πf=X(L)/314(H)）报告部分
分析结论：。
各种中波线圈Q值的测试，不断添加中。

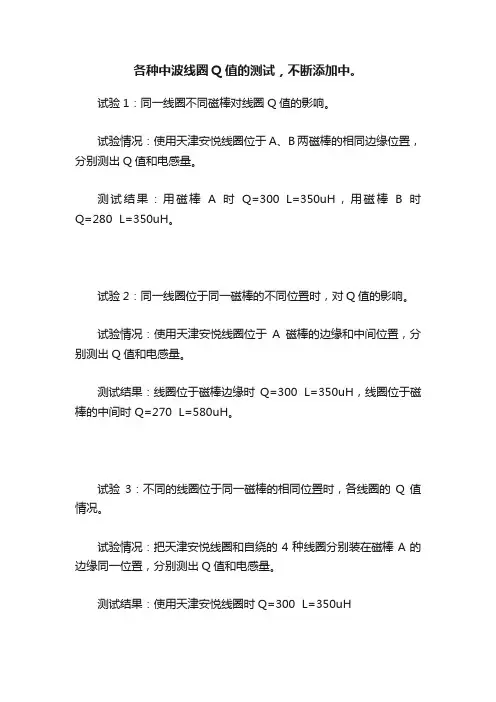

各种中波线圈Q值的测试，不断添加中。
试验1：同一线圈不同磁棒对线圈Q值的影响。
试验情况：使用天津安悦线圈位于A、B两磁棒的相同边缘位置，分别测出Q值和电感量。
测试结果：用磁棒A时Q=300 L=350uH，用磁棒B时Q=280 L=350uH。
试验2：同一线圈位于同一磁棒的不同位置时，对Q值的影响。
试验情况：使用天津安悦线圈位于A磁棒的边缘和中间位置，分别测出Q值和电感量。
测试结果：线圈位于磁棒边缘时Q=300 L=350uH，线圈位于磁棒的中间时 Q=270 L=580uH。
试验3：不同的线圈位于同一磁棒的相同位置时，各线圈的Q值情况。
试验情况：把天津安悦线圈和自绕的4种线圈分别装在磁棒A的边缘同一位置，分别测出Q值和电感量。
测试结果：使用天津安悦线圈时Q=300 L=350uH
使用自绕的线圈（0.35毫米单股漆包线，平绕75圈），测得Q=81 L=375uH。
使用自绕的线圈（7X0.07毫米多股漆包线，平绕70圈），测得Q=265 L=340uH。
使用自绕的线圈（0.19毫米单股漆包线，平绕70圈），测得Q=150 L=340uH。
使用自绕的线圈（0.1毫米单股漆包线，乱绕70圈），测得Q=103 L=390uH。
问题：用0.19mm和0.1mm细线绕的线圈Q值比用0.35mm粗线绕的线圈还高，经反复测试，结果没错，不解！请问哪位同学能解释清楚。
声明：由于测试线圈每种只有一只（测试样本太少），且测试操作并不严谨，测试结果不具备普遍意义！
下一步还打算测试无磁芯平绕线圈、蜂房线圈、大直径粗线间绕线圈、蛛网线圈、花篮线圈的Q值情况以及不同防潮材料对线圈Q值的影响。
电感线圈的检测
电感线圈的检测,使用及绕制介绍电感线圈只有一部分如阻流圈、低频阻流圈，振荡线圈和LG固定电感线圈等是按规定的标准生产出来的产品，绝大多数的电感线圈是非标准件，往往要根据实际的需要，自行制作。
由于电感线圈的应用极为广泛，如LC滤波电路、调谐放大电路、振荡电路、均衡电路、去耦电路等等都会用到电感线圈。
要想正确地用好线圈，还是一件较复杂的事情;这里提到的一些知识，有的是根据一些人的实践经验，只供读者参考。
1.电感线圈的串、并联每一只电感线圈都具有一定的电感量。
如果将两只或两只以上的电感线圈串联起来总电感量是增大的，串联后的总电感量为：L串= L1+L2+L3+L4……线圈并联起来以后总电感量是减小的，并联后的总电感量为：L并= 1/(1/L1+1/L2+1/L3+1/L4+……)上述的计算公式，是针对每只线圈的磁场各自隔离而不相接触的情况，如果磁场彼此发生接触，就要另作考虑了。
2.电感线圈的检测在选择和使用电感线圈时，首先要想到线圈的检查测量，而后去判断线圈的质量好坏和优劣。
欲准确检测电感线圈的电感量和品质因数Q，一般均需要专门仪器，而且测试方法较为复杂。
在实际工作中，一般不进行这种检测，仅进行线圈的通断检查和Q值的大小判断。
可先利用万用表电阻档测量线圈的直流电阻，再与原确定的阻值或标称阻值相比较，如果所测阻值比原确定阻值或标称阻值增大许多，甚至指针不动(阻值趋向无穷大X 可判断线圈断线;若所测阻值极小，则判定是严重短路万果局部短路是很难比较出来人这两种情况出现，可以判定此线圈是坏的，不能用。
如果检测电阻与原确定的或标称阻值相差不大，可判定此线圈是好的。
此种情况，我们就可以根据以下几种情况，去判断线圈的质量即Q 值的大小。
线圈的电感量相同时，其直流电阻越小，Q值越高;所用导线的直径越大，其Q 值越大;若采用多股线绕制时，导线的股数越多，Q值越高;线圈骨架(或铁芯)所用材料的损耗越小，其Q值越高。
例如，高硅硅钢片做铁芯时，其Q值较用普通硅钢片做铁芯时高;线圈分布电容和漏磁越小，其Q值越高。
实验五 电感元件参数测定
1
实验五 电感元件参数测定（设计性实验）
一、实验目的
1. 培养学生独立思考与灵活运用知识的能力。
2. 加深理解并掌握正弦交流电路电压、电流与阻抗的关系。
二、实验原理
在图5-1所示电路中，闭合黑匣子中的K 2和K 4（其它开关断开）时，在黑匣子内接通的是一个电感元件，电感元件阻抗为j Z R L ω=+，其中R 为电感元件电阻，L X ω=是电感的电抗，实验要求确定电感元件的电阻R 及电感L 。
根据电工知识可知： (5-1)
22X R Z +=
(5-2)
三、实验设备
四、实验内容与实验报告
根据已给仪器设备及电工学知识，设计一个电感元件参数测定的实验。
要求：1）写出设计思路（包括实验电路，需要测定的参数，计算公式等）； 2）实测参数记录； 3）求出R 和L 。
五、实验注意事项
1. 黑匣子接电源前，将K 1~K 6放置“断”，接通电源后将K 2和K 4放置“通”，其它开关不要随意接通，否则可能造成短路，烧毁设备。
2. 合闸前将调压器置“0”。
3. 注意，黑匣子输入电压<150V 。
4. 用交流电压表和交流电流表测交流电压和交流电流，不用万用表测。
激
励
A
B
图5-1 黑匣子
I
U Z =。
电感线圈参数的测量
电感线圈参数的测量电感线圈是电力、通信、电子、天线等领域中常用的电气元件，其常用参数包括电感值、品质因数和自谐频。
由于电感线圈参数对于电路的性能和应用有重要影响，因此对其参数进行准确的测量和校正是十分必要的。
下面将详细介绍电感线圈参数的测量方法和注意事项。
一、电感值的测量1. 串联法串联法是一种常见的测量电感值的方法，其原理是通过测量线圈的总电压和总电流，计算出线圈的电感值。
具体步骤如下：（1）将待测线圈接入一定频率的电源中，记录电流值和电压值；（2）将标准电感器串联到待测线圈后，测量总电流和电压值；（3）通过计算，得到待测线圈的电感值：Lx = Ls × (Vx / Vs) × (Is / Ix)其中Ls是标准电感器的电感值，Vx和Is是待测线圈的电压值和电流值，Vs和Ix是总电压和总电流。
2. 平衡桥法（2）调节桥路中的电容器和可变电阻，使得桥路两端的电压差为零；（3）根据桥路中各元件的参数计算待测线圈的电感值。
3. 自感法（2）根据线圈的自感感应电压和电流，计算出线圈的电感值。
二、品质因数的测量品质因数是电感线圈的重要参数之一，其测量方法有许多种，下面仅介绍常用的两种方法。
（3）根据电压和电流计算品质因数：Q = 2πfL / R其中f是电路频率，L是电感值，R是线圈中的电阻。
2. 阻尼振荡法阻尼振荡法是通过观察电路中的振荡，测量品质因数的方法。
具体步骤如下：（1）将待测线圈和电容器接入边沿触发器中；（2）调整电容值和触发电压，使得电路从一个状态到另一个状态；（3）测量电路从一个状态到另一个状态所需要的时间，然后计算品质因数：Q = 1 / R × √(C / L)三、自谐频的测量自谐频是线圈自身的谐振频率，其测量方法可以通过网络分析仪或者通过频率扫描仪进行测量。
1. 网络分析仪网络分析仪可以直接测量线圈的自谐频，具体步骤如下：（1）将线圈接入网络分析仪中；（2）选择合适的频率范围，然后测量线圈的S参数曲线；（3）确定线圈的自谐频。
电感线圈参数测量创新实验报告
2012-2013 学年 2＿学期山东科技大学电工电子实验教学中心创新性实验研究报告实验项目名称＿＿电感线圈参数测量＿＿＿组长姓名学号联系电话 1 E-mail成员姓名学号2成员姓名学号专业自动化班级11级2班指导教师及职称2013年 6 月19 日本实验通过测量电感线圈的功率，电流及两端电压，根据公式P=I2R计算得电感线圈的电阻；根据公式│Z│=│U/ I│=√[R2+(WL)2]，计算得到电感线圈的自感系数。
二、实验目的掌握电感参数的测量原理，掌握功率表的使用方法，选用更精确的方法测量电感线圈参数。
三、实验场地及仪器、设备和材料：试验场地：11# 422仪器、设备和材料：功率表一个电压表一个电流表一个电感线圈一个调压器（作为三表法测量电感线圈参数的电源）一台导线若干四、实验内容1、实验原理三表法测量电感线圈的原理如右图根据三表读数由下式计算出电感线圈参数R和LR=P/ I2L=1/2πf√[(U/I)2-R23、实验步骤1、将单相调压器接到220V、50Hz的交流电源上，按上图接好电路，单项调压器要在零位。
2、升高调压器输出电压，同时观察三表读数。
记录在表内。
3、根据测量结果，分别计算电感线圈参数测量值功率P（w）0.8 1.3 1.9 2.5 2.8 3.1 3.4 4.1 5.1 5.9电流I（A）0.111 0.137 0.164 0.190 0.198 0.210 0.217 0.240 0.268 0.285电压U(V)10.3 12.7 15.3 17.7 18.8 19.9 20.7 22.9 25.5 27.2计算值电阻R(Ω)64.93 69.26 70.64 69.25 71.42 70.29 72.20 71.18 71.01 72.64自感系数L（H）0.211 0.196 0.194 0.198 0.199 0.202 0.198 0.202 0.202 0.197五、实验结果与分析1、实验现象、数据记录测量值 功率P （w ）0.8 1.3 1.9 2.5 2.83.1 3.44.15.1 5.9电流I （A ）0.111 0.137 0.164 0.190 0.198 0.2100.217 0.240 0.268 0.285 电压U(V)10.3 12.7 15.3 17.7 18.8 19.9 20.722.925.527.2计算值 电阻R(Ω)64.93 69.26 70.64 69.25 71.42 70.29 72.20 71.18 71.01 72.64 自感系数L （H ） 0.211 0.196 0.194 0.198 0.199 0.2020.198 0.202 0.202 0.1972、对实验现象、数据及观察结果的分析与讨论：电阻随通电时间增长而增大，而自感系数不变。
线圈电感量的测量方法
线圈电感量的测量方法
在电子工程中，线圈电感是一种常见的被使用的元件。
为了正确地
设计和操作这些元件，需要准确地测量它们的电感值。
本文将介绍三
种常用的线圈电感量测量方法。
1. 桥式法桥式法是一种广泛使用的精
确测量线圈电感值的方法。
该方法利用一个称为“韦斯顿桥”的特殊网
络来比较未知电阻与已知标准之间的差异，并计算出待测元件（即线圈）所具有的电容值。
2. 时域反射法时域反射法是另一种常见且简单
易行、快速高效、非接触性质好等优点突出的测试方式。
该方法通过
向待测试导体上发送短脉冲信号并记录其返回时间和幅度变化来确定
导体长度及其参数（如阻抗、衰减等），从而推断出待测试导体上存
在着什么样子类型或者大小不同于周围环境物理场景下产生反射现象。
3. LC振荡器法LC振荡器法也是一种可靠且经过验证有效性高效率高
精度好重复性强等优点明显的技术手段。
该方法基于谐振回路原理，
在一个由带有未知参数（即待测试线圈）组成串联LC回路中注入恒定
频率信号，并根据输出波形对其进行分析以得到相应参数信息。
总结：以上三个方案都可以实现对于不同类型规格型号甚至材料制作工艺不
同但均属于线圈类元器件进行准确快速非侵入式测试，因此在实
际应用中可以根据需求选择合适方案进行检验评估，以保证设备系统
运转稳定可靠安全有效。
实验十 互感电路参数的测量
实验十互感电路参数的测量————————————————————————————————作者：————————————————————————————————日期：实验十互感电路参数的测量一、实验目的1. 掌握互感电路同名端、互感系数以及耦合系数的测定方法。
2. 观察用不同材料作线圈芯以及两个线圈相对位置改变时，对互感的影响。
二、原理说明1. 判断互感线圈同名端判断两个耦合线圈的同名端在理论分析和实际工程中都具有重要的意义。
如电话机或变压器各绕组的首、末端等，都是根据同名端进行联接的。
⑴直流判别法如图10-1所示，当开关K闭合或断开瞬间，在L2中产生互感电势电压表指针会偏转。
若K闭合瞬间指针正偏，说明b端为高电位端，则L1的a端与L2的b端为同名端；若指针反偏，则a、b为异名端。
⑵等效阻抗判别法将两个耦合线圈L1和L2分别做两种不同的串联(a′与b和a′与b′相联)，用交流电桥重新测量不同串联方式的等效电感，阻抗较大的一种是顺向串联，相连的两个端点为异名端；反之，是反向串联，相连的两端点为同名端。
⑶交流判别法如图10-2所示，将两个绕组L1和L2的任意两端（如a′、b′端）联在一起，在其中的一个绕组（如L1）两端加一个低电压，另一绕组（如L2）开路，用交流电压表分别测出三个端电压U1、U2和U，若U=U1+U2，表明L1和L2为顺向串联，则a与b为异名端；若U=｜U1－U2｜，表明L1和L2为反向串联，a与b为同名端。
2. 两线圈互感系数M的测定(1)互感电势法在图10-2所示的L1侧施加低压交流电压U1，线圈L2开路，测出I1及U2。
根据互感电势E2M≈U20＝ωMI1，可求得互感系数为M＝U2 / ωI1(2)等效电感法将两个线圈分别做顺向和反向串联，并通以正弦电流，如图10-3所示，则()()[]()()[]⎩⎨⎧-+++'='++++=2M L L j ωr r I U 2M L L j ωr r I U 21212121令等效电感L=L 1+L 2+2M,L ’=L 1+L 2-2M 则互感系数M=(L-L ’)/4ω其中r 1和r 2可用欧姆表测得，再求出等效阻抗Z=I U 和z ’=''I U 从而求得等效电感L 和L ′，即可求出互感系数M 。
(整理)电子镇流器中电感线圈参数的选择与计算
电子镇流器中电感线圈参数的选择与计算摘要：本文首先介绍了磁性材料的特性，然后根据它的特性，讨论电子镇流器中电感线圈参数的选择与计算方法，包括选用磁芯尺寸、气隙大小、线圈圈数和漆包线线径等。
关键词：锰锌铁氧体初始磁导率磁通密度饱和磁通密度功率损耗居里温度气隙考虑到一些工程技术人员对磁性材料及所涉及的计算公式不够熟悉，为便于展开讨论，本文从基础知识讲起，首先介绍在电子镇流器中常用的锰锌铁氧体磁性材料的一般特性和磁路的基本计算公式，然后，在此基础上，再讨论电感线圈计算中有关问题，包括磁芯尺寸、气隙大小、磁芯中的磁感应强度、磁芯损耗以及线圈的圈数和线径的计算等。
这些内容对于从事电子镇流器设计的人员无疑是很有用的。
一．锰锌铁氧体磁性材料的一般特性表征磁性材料的磁性参数有以下数种：1.初始磁导率μi初始磁导率是基本磁化曲线上起始点的磁感应强度B与磁场强度H之比。
任何一种磁性材料的初始磁导率可以按以下方法求得：用该材料做成截面积为A（cm2)的圆环，平均直径为D（cm)，在圆环上均匀分布绕线N匝，在LCR电桥（例如TH2811C数字LCR电桥）上，测出其电感为L（H），则可按下述计算公式求出其磁导率式中，Le、Ae分别代表磁芯磁路的有效长度及有效面积，如式（1）除以真空磁导率μ0（μ0=4π×10-7（H/m）），则得到相对初始磁导率，它可以表示为：式（1）、（2）中，L的单位为亨（H），D、有效长度Le的单位为cm，A、有效面积Ae的单位为cm 2。
如D、A分别换用mm、 mm2为单位，则式（2）中最后一项应换成1010。
公式（2）由于除以μ0，所以是无量纲的，一般在磁性材料的工厂手册中给出的初始磁导率，就是按式（2）求得的。
例1 有一个R5K材料磁环，其尺寸为外径12mm、内径6mm、厚4mm，试计算其相对初始磁导率。
解：在磁环上绕4匝线圈，测出其电感（用TH2811C数字LCR电桥在10kHz条件下测量电感）为53. 1μH。
电感线圈、互感器、开关变压器检验标准
电子元器件评价检验标准物料类别名称电感线圈互感器开关变压器文件号：QW/Q3-QA-05-19共2页第2页序号类别检验项目技术要求检验方法检验工具抽样判定检验水平5安全性能绝缘电阻绝缘电阻大于100MΩ。
在线圈与线圈间、线圈与磁芯间施加500V的直流电压。
绝缘电阻测试仪A(20;0,1)特殊★★阻燃骨架、漆包线符合V0级符合V0级（备注：出口产品胶带需符合灼热丝750℃标准）燃烧6机械性能跌落测试（只针对开关电源变压器）跌落测试后允许引脚变形，不允许胶座出现破裂，只针对开关电源变压器。
将开关电源变压器从80厘米高处跌落到测试工装上3次。
测试工装B(5;0,1)特殊引脚强度－弯曲（针对扼流线圈）引脚无断裂、引脚和本体无松动或脱落，电气性能符合。
任取一根引脚按相反方向弯曲一次（共二次）后钳子引脚强度－抗拉力引脚应无松动或脱落，电气性能符合。
将变压器放在桌面引脚与地面平行，引脚轴线方向上施加30N的拉力10±1S后拉力计推力对变压器实施大于85N的推力，测试后外观应无可见损伤,性能测试符合要求。
将变压器焊接PCB板上，使用推力计对变压器进行横向推力测试。
拉力计6环境试验★稳态湿热在常温（25±3℃）状态下1h后,外观应无可见损伤,性能测试符合要求。
放在温度85±2℃，相对湿度85％—90％的环境中放置48h,取去充分除去表面水滴。
湿热箱B(5;0,1)特殊★高温贮存取出在常态（温度25±3℃湿度40－80%）下恢复1h后,外观应无可见损伤,性能测试符合要求.放在温度125±5℃(规格书温度高于此标准按规格书要求)的环境中48h。
高温恒温箱★低温贮存取出在常态（温度25±3℃湿度40－80%）下恢复1h后,外观应无可见损伤,性能测试符合要求.放在-25±5℃的环境中48h。
低温恒温箱7有害物质ROHS测试按《电磁炉公司ROHS物料检验流程》标准执行ROHS测试仪关键物料按计划抽测REACH评估供应商提供第三方RECH检测报告及提供声明函第三方机构8需提供零部件拆分元件备案清单供应商提供检验要求及注意事项：1.”★”为型式试验项目，正常进货检验免检，尺寸仅供参考，“★★”为评价项目标准。
物理实验技术中的电感测量方法指南
物理实验技术中的电感测量方法指南电感是研究电路中储存和传输能量的重要参数之一。
在物理实验中，准确测量电感是探索电磁现象和研究电路特性的关键步骤之一。
本文将介绍几种常见的电感测量方法，并讨论它们的原理、适用范围和注意事项。
1. 自感法测量电感自感法是最基本的测量电感方法之一。
它利用线圈自感现象来测量电感。
简单来说，当通过一根导线或线圈的电流改变时，它会产生一个自感电动势，并阻碍电流的改变。
根据自感电动势的大小可以推导出电感的数值。
实验中，我们可以通过以下步骤测量电感：（1）将待测电感连接到一个恒定的交流电源上。
（2）通过一根电阻限制电流大小。
（3）测量交流电源的电压和电流。
（4）利用欧姆定律和电感的定义，计算出电感的数值。
自感法测量电感的优点是简单易行，但需要注意使用合适的电源和测量设备，以确保测量结果的准确性。
2. 互感法测量电感互感法是通过测量两个线圈之间的互感现象来测量电感的方法。
它借助两个线圈之间的耦合作用，利用能量的传递和传输来测量电感。
实验中，我们可以按照以下步骤进行互感法的电感测量：（1）将待测电感和一个已知电感连接到两个线圈上。
（2）利用一个交流电源激励其中一个线圈，通过测量另一个线圈的电压来计算互感系数。
（3）根据已知电感和互感系数，计算出待测电感的数值。
互感法测量电感的优点是测量精度高，能够测量较小的电感。
但需要注意线圈之间的耦合系数，以及测量电压时的噪声和干扰。
3. 频谱法测量电感频谱法是一种较为细致的电感测量方法，可以通过电感元件所对应的电容和频率的关系进行测量。
它利用了电感和电容之间的共振现象，通过测量共振频率来计算电感。
实验中，我们可以按照以下步骤进行频谱法的电感测量：（1）将待测电感连接到一个电容上，形成一个谐振电路。
（2）通过改变电容的值，找到谐振频率。
（3）根据电容、频率和电感的关系，计算出待测电感的数值。
频谱法测量电感的优点是测量结果准确，适用于复杂电路中的电感测量。
最新的电感参数测试方式
最新的电感参数测试方式开关电源以及通信业的最新发展对电感器提出了高频特性和低损耗的要求，鉴于这种要求的提出，电感器的测试过程也转向了更高频率的领域:描述一个电感器有几个参数，最常用的测量参数是电感值（L）和品质因数（Q），此外直流电阻（DCR）也是一个很有用的参数电感器是一种绕线式的导体，是一种在磁场中储存能量的器件（与此相对，电容是在电场中储存能量的器件）。
电感器包括有一个内芯以及一组绕在内芯上的绕组。
由于空气可以看作是恒定不变的，因此它是一种最简单的内芯材料，但是从实际效率来看，磁性材料如金属铁和铁氧体则更为常用。
电感器的内芯材料，内芯长度和绕线匝数直接影响着电感器的载流能力串连方式和并联方式都可用来进行电感值的测量：对于大电感值的情形，给定频率下的电抗相对大一些，所以并联阻抗比串连阻抗更为显著，因而应采用并联等效电路来评测一个大电感。
相反，对于低电感值的情形，电抗值较小，因而串连阻抗比并联阻抗更为明显，这样串连等效电路是一个较好的测量方式。
对于非常小电感值的情况，频率越高测量精度越好。
实际电感值的测量电感值的大小是任何一个线圈的基本电特性，它取决于线圈绕线的匝数，线圈的直径，线圈的长度以及内芯的特性。
从定义上来看，电感值是整个磁通链（∧）与流过电感或线圈电流（I）的比值。
磁通链大小取决于媒质（内芯材料）磁导率（μ）的大小，也就是说电感值大小与磁导率成正比。
磁导率是描述某种材料磁场特性的一种度量参数，它反映了该材料能够被磁场穿透的程度，对铁氧体介质而言，它不是一个常数，它随材料的组成成分和磁通量密度而变化：材料本身不变化，可是磁通量密度则依流过线圈电流的不同而变化。
电感器的内芯材料，内芯片度以及绕线匝数直接影响着感器的载流能力。
品质因数品质因数是电抗与阻抗的比值，所以是一个无量纲参数，它是衡量一个电感有多'纯'或有多'真'的参量（也就是说，它反映了电感器具有多少比例的纯电抗）。
螺管线圈阻抗参数的测量
电磁场实验螺管线圈阻抗参数的测量一、实验目的1. 测量线圈的直流电阻；2. 测量空芯线圈的电感；3. 测量有铁芯时线圈的电感。
二、实验原理通过在线圈两头施加电压，并测出通过线圈的电流，然后电压除以电流取得线圈的阻抗。
先给线圈施加一个直流电压，用电压除以电流测得该线圈的直流电阻。
由于实验用的线圈是密绕的，其直流电阻和交流电阻能够以为近似相等，设为R。
然后利用实验时提供的函数发生器，给该线圈施加交流电压R，并改变电压频率R，记录现在通过线圈的电流R。
通过公式能够计算出电感R：R=√(R2R2−R2)2RR⁄三、实验任务（1）测量空芯螺管线圈的直流电阻接入直流电压源，电压表和电流表均在直流档。
接线如下所示。
调剂直流电压源，使得通过线圈的电流为A，测得线圈两头的电压，计算出线圈的直流电阻。
（2）测量空芯螺管线圈的交流电阻用函数发生器代替上图中的直流电压源，电压表和电流表切换到交流档傻瓜。
调剂函数发生器使其产生的正弦电压的峰峰值为20V，依次调剂正弦电压的频率为100Hz、200Hz、500Hz 和1000Hz，同时记录在各个频点下通过线圈的电流和线圈两头的电压，数据记录如附页。
四、实验仪器（1）HEWLETT33120A型函数发生器所产生的正弦波频率：100RRR~15RRR；赋值：R RR=20R（2）直流电压源（3）万用表2台（4）被测空芯螺线管线圈、铁芯五、注意事项（1）通电之前请确认万用表档位选择是不是正确，测电压需放在电压档，测电流需放在电流档，而且注意交直流的选择。
（2）在对测量值未知的情形下，应从最大档位开始选择，然后依照测量结果慢慢选择较小档位。
六、数据处置1.直流电阻测量由直流电压与电流的测量值可得：R=RR=7.400.4=18.5Ω2.交流电感测量(空芯时)数据处置中利用了以下计算公式：R=12RR√(RR)2−R2将处置结果汇总入下数据表格中：能够看出大体上电感值没有发生太大转变，能够以为空芯时电感值不随频率转变而转变。
电感线圈参数的测量(精)
深圳市职业技能鉴定<电工>中级应会试卷
考核项目:
电感线圈参数的测量
一、直流电阻的测量:15分。
将测量结果填入表1中。
1.用万用表测电感线圈及灯泡的直流电阻:5分。
(正确得5分;误差超过30﹪不得分;)
2.用单臂电桥测电感线圈的直流电阻:10分。
(测量正确得10分; 不会操作或操作错误不得
分;)
表1 直流电阻(由考评员抽查并签名有效)
二:线路连接:25分。
(按图连接正确得25分)
三:U、I、P的测量:10分。
将测量值记入表2中
表2 (由考评员抽查并签名有效)
四:列写计算电感的公式:
总阻抗:Z=U/I
总电阻:R=P/I的平方
感抗:XL=根号(平方z减平方r)
电感量:L=XL除以2￡F=XL除以2×3.14×50
功率因数CO S∮=R除以Z
功率:P=I平方/R
五:计算电感值;20分;计算结果填入表2中。
六:计算功率因数
七:安全文明操作。
2018年电感线圈的检测
电感线圈的检测电感线圈的检测,使用及绕制介绍电感线圈只有一部分如阻流圈、低频阻流圈，振荡线圈和LG固定电感线圈等是按规定的标准生产出来的产品，绝大多数的电感线圈是非标准件，往往要根据实际的需要，自行制作。
由于电感线圈的应用极为广泛，如LC滤波电路、调谐放大电路、振荡电路、均衡电路、去耦电路等等都会用到电感线圈。
要想正确地用好线圈，还是一件较复杂的事情;这里提到的一些知识，有的是根据一些人的实践经验，只供读者参考。
1.电感线圈的串、并联每一只电感线圈都具有一定的电感量。
如果将两只或两只以上的电感线圈串联起来总电感量是增大的，串联后的总电感量为:L串= L1+L2+L3+L4……线圈并联起来以后总电感量是减小的，并联后的总电感量为:L并= 1/(1/L1+1/L2+1/L3+1/L4+……)上述的计算公式，是针对每只线圈的磁场各自隔离而不相接触的情况，如果磁场彼此发生接触，就要另作考虑了。
2.电感线圈的检测在选择和使用电感线圈时，首先要想到线圈的检查测量，而后去判断线圈的质量好坏和优劣。
欲准确检测电感线圈的电感量和品质因数Q，一般均需要专门仪器，而且测试方法较为复杂。
在实际工作中，一般不进行这种检测，仅进行线圈的通断检查和Q值的大小判断。
可先利用万用表电阻档测量线圈的直流电阻，再与原确定的阻值或标称阻值相比较，如果所测阻值比原确定阻值或标称阻值增大许多，甚至指针不动(阻值趋向无穷大X 可判断线圈断线;若所测阻值极小，则判定是严重短路万果局部短路是很难比较出来人这两种情况出现，可以判定此线圈是坏的，不能用。
如果检测电阻与原确定的或标称阻值相差不大，可判定此线圈是好的。
此种情况，我们就可以根据以下几种情况，去判断线圈的质量即Q值的大小。
线圈的电感量相同时，其直流电阻越小，Q值越高;所用导线的直径越大，其Q值越大;若采用多股线绕制时，导线的股数越多，Q值越高;线圈骨架(或铁芯)所用材料的损耗越小，其Q值越高。
实验2 专题6 耦合电感参数的测量
实验方案
5.测定线圈互感M
M
220~ V
A
M R1 R2
L1
L2
(方法三：正反向串联测互感)
U 1 ( ( 1 ) 2 ( R1 R2 ) 2 ( L1 L2 ) 2 I1
220~
1
A V M R1 R2
U 1 M (( L1 L2 ( 2 ) 2 ( R1 R2 ) 2 ) 2 I2
Z ( R1 R2 ) j ( L1 L2 2 M )
实验方案
1. 测定直流电阻R1, R2；
R0 A V
Us
L1
R1
R2
L2
实验方案
2. 测定线圈的自感L1/L2 ；
A 220~ V M R1 R2
L1
L2
U 2 ( ) R 2 ( L) 2 I
U 2 ( ) R2 L I
实验报告要求
设计完整的实验方案，包括实验接线图、测量数 据的记录表格及误差分析的过程。 本次实验要求在实验报告中，对实验中的误差传 递做基本的分析，计算最后的△M值，并比较不 同测量方法对最终测量结果的影响。
下次实验
负阻器与回转器； （实验台+有源元件专用实验板）
顶部旋钮
实验任务
测定互感线圈的自感L1/L2以及直流电阻R1/R2； 根据开路电压法求互感M； 根据L1/L2串联的等效电感求互感M 。 根据正向串联和反向串联的等效电感之差求互 感 M。
实验原理
待测等效参数： • 线圈电阻R1、R2 • 线圈自感L1、L2 • 互感系数M 图中带*的两个端点称作耦合线圈的同名端，L1、 L2是耦合线圈的自感系数，R1、R2 是线圈的直流 电阻，M称为互感系数。
