镁橄榄石的合成与应用
高膨胀系数的镁橄榄石
高膨胀系数的镁橄榄石高膨胀系数的镁橄榄石导言：镁橄榄石是一种具有较高膨胀系数的矿物，具有许多独特的物理和化学性质。
本文将详细介绍镁橄榄石的起源、特征及其在工业和科学领域中的应用。
第一部分：镁橄榄石的起源和物理性质一、镁橄榄石的形成和分布镁橄榄石是一种镁-铁-硅的硅酸盐矿物，通式为(Mg,Fe)2SiO4。
它一般形成于镁铁贫液态物质与硅质岩石相互作用的过程中。
镁橄榄石常见于玄武岩、辉长岩和超镁铁质岩石等火山喷发和深成岩熔岩中。
二、镁橄榄石的物理性质1. 外观：镁橄榄石的晶体形状常呈颗粒状，有时具有面突颗状或小柱状结构。
其颜色多样，从黄绿色到暗绿色或黑绿色。
2. 密度：镁橄榄石的密度为3.27-3.37 g/cm³。
3. 硬度：镁橄榄石的硬度为6.5-7，属于强烈的硬矿物。
4. 膨胀系数：镁橄榄石是一种具有较高膨胀系数的矿物，其线膨胀系数为9.1×10^-6/℃。
第二部分：镁橄榄石的化学特性及其应用一、镁橄榄石的化学成分镁橄榄石主要由镁离子(Mg2+)和二氧化硅离子(SiO4)组成。
在一些镁含量较高的样品中，镁橄榄石中还可能包含一定量的铁离子(Fe2+)。
二、镁橄榄石的应用领域1. 工业领域：镁橄榄石广泛应用于耐火材料、磨具、电气绝缘体等领域。
其高膨胀系数使其成为一种理想的耐火材料，可用于炉窑衬板、保温砖等耐火制品的制造。
此外，镁橄榄石的高硬度和磨蚀性使其成为制造砂轮、切割工具和磨粉的理想原料。
2. 科学研究领域：由于镁橄榄石的膨胀性能，它在领域热膨胀系数测量和热学分析中有广泛的应用。
科学家常用镁橄榄石作为标准样品，通过研究其热膨胀系数和热误差等性质，来校准和改进热膨胀计等热学仪器的准确性和灵敏度。
第三部分：镁橄榄石的研究和发展一、镁橄榄石的研究进展镁橄榄石的研究主要集中在物理性质、化学成分、形成机制和应用领域等方面。
通过先进的物理分析方法，如电子探针、X射线衍射和透射电子显微镜等，科学家能够更加准确地测量和解释镁橄榄石的性质和行为。
镁橄榄石生产工艺流程
镁橄榄石生产工艺流程英文回答：The production process of magnesite involves several steps. Firstly, the raw magnesite ore is extracted from mines and transported to the processing plant. The ore is then crushed into smaller pieces and sorted based on its quality. This is done to ensure that only the highest grade magnesite is used for further processing.Next, the sorted magnesite is heated in a kiln at high temperatures to remove any impurities and moisture. This process, known as calcination, converts the magnesite into a more reactive form called magnesia. The calcined magnesite is then cooled and ground into a fine powder.After grinding, the magnesia powder is mixed with various additives and binders to enhance its properties. These additives can include materials such as clay, silica, and graphite. The mixture is then formed into the desiredshape, either through pressing or casting.Once the magnesia shapes are formed, they are fired in a kiln at high temperatures to sinter the particles together and create a solid structure. This process, known as firing or sintering, helps to improve the strength and durability of the magnesite products.After firing, the magnesite products are inspected for quality and undergo any necessary finishing processes. This can include polishing, coating, or machining to achieve the desired final product.In conclusion, the production process of magnesite involves steps such as extraction, sorting, calcination, mixing, forming, firing, and finishing. Each step plays a crucial role in transforming the raw magnesite ore into high-quality magnesite products.中文回答：镁橄榄石的生产工艺流程包括几个步骤。
镁橄榄石主要成分
镁橄榄石主要成分镁橄榄石是一种矿物，其主要成分为镁、硅和氧。
它属于硅酸盐矿物，化学式为(Mg,Fe)2SiO4。
镁橄榄石是橄榄石矿物群中含镁较高的一种，是地壳和上部地幔中常见的矿物之一。
镁橄榄石的晶体结构属于正交晶系，晶体形状多为六面体和四面体。
其颜色多为绿色，但也有黄绿色、棕绿色等变种。
镁橄榄石的硬度为6.5-7，比重为3.3-4.4。
它具有玻璃光泽，透明到半透明。
镁橄榄石在地球的地壳和上部地幔中广泛分布。
它是一种高温高压矿物，多见于火成岩和变质岩中。
镁橄榄石常与其他矿物共生，如辉石、石榴石、磁铁矿等。
在地质学和岩石学研究中，镁橄榄石的存在和性质常常被用来推断岩石的成因和形成条件。
镁橄榄石具有多种重要的物理和化学性质。
首先，镁橄榄石具有较高的熔点和熔解温度，可以在高温高压条件下稳定存在。
其次，镁橄榄石的晶体结构稳定，具有良好的力学性能和热学性能。
此外，镁橄榄石还具有较高的抗腐蚀性和耐磨性，可以用于制造化工设备和磨料。
镁橄榄石在地质学和材料科学领域具有重要的应用价值。
在地质学中，通过研究镁橄榄石的成分和性质，可以了解岩石的起源和演化过程，推断地球内部的物质组成和运动方式。
在材料科学中，镁橄榄石作为一种重要的矿物材料，可以用于制备高温陶瓷、耐火材料和耐腐蚀材料等。
镁橄榄石还具有一些特殊的性质和用途。
例如，镁橄榄石的绿色颜色和透明度使其成为宝石和装饰品的重要材料。
镁橄榄石还可以作为一种天然饰石，用于制作手链、项链和摆件等。
镁橄榄石是一种重要的矿物，其主要成分为镁、硅和氧。
它在地球的地壳和上部地幔中广泛分布，具有多种重要的物理和化学性质。
镁橄榄石在地质学和材料科学中具有广泛的应用价值，可以用于推断岩石的成因和形成条件，制备高温陶瓷和耐腐蚀材料等。
此外，镁橄榄石还可以作为宝石和天然饰石使用。
镁橄榄石的研究对于理解地球内部和开发新材料具有重要意义。
镁橄榄石轻质隔热耐火材料制备工艺研究

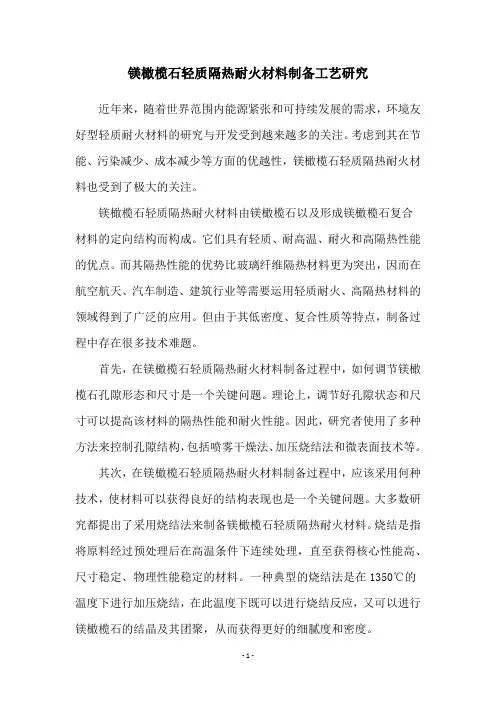

镁橄榄石轻质隔热耐火材料制备工艺研究近年来，随着世界范围内能源紧张和可持续发展的需求，环境友好型轻质耐火材料的研究与开发受到越来越多的关注。
考虑到其在节能、污染减少、成本减少等方面的优越性，镁橄榄石轻质隔热耐火材料也受到了极大的关注。
镁橄榄石轻质隔热耐火材料由镁橄榄石以及形成镁橄榄石复合材料的定向结构而构成。
它们具有轻质、耐高温、耐火和高隔热性能的优点。
而其隔热性能的优势比玻璃纤维隔热材料更为突出，因而在航空航天、汽车制造、建筑行业等需要运用轻质耐火、高隔热材料的领域得到了广泛的应用。
但由于其低密度、复合性质等特点，制备过程中存在很多技术难题。
首先，在镁橄榄石轻质隔热耐火材料制备过程中，如何调节镁橄榄石孔隙形态和尺寸是一个关键问题。
理论上，调节好孔隙状态和尺寸可以提高该材料的隔热性能和耐火性能。
因此，研究者使用了多种方法来控制孔隙结构，包括喷雾干燥法、加压烧结法和微表面技术等。
其次，在镁橄榄石轻质隔热耐火材料制备过程中，应该采用何种技术，使材料可以获得良好的结构表现也是一个关键问题。
大多数研究都提出了采用烧结法来制备镁橄榄石轻质隔热耐火材料。
烧结是指将原料经过预处理后在高温条件下连续处理，直至获得核心性能高、尺寸稳定、物理性能稳定的材料。
一种典型的烧结法是在1350℃的温度下进行加压烧结，在此温度下既可以进行烧结反应，又可以进行镁橄榄石的结晶及其团聚，从而获得更好的细腻度和密度。
另外，镁橄榄石轻质隔热耐火材料还可以与其他材料组成复合材料，以增加其隔热性能和耐火性能。
研究表明，与矿物棉、硅酸铝锆等组成的复合材料比单一材料有更高的隔热性能和耐火性能，并且具有较低的成本。
因此，除了控制材料结构外，通过组合不同的结构元素来增强材料的隔热和耐火性能是一个可行的方法。
综上所述，镁橄榄石轻质隔热耐火材料的研究与开发受到了越来越多的关注，其制备工艺也逐步成熟。
在实际应用中，如何调节镁橄榄石孔隙形态和尺寸，如何采用合适的技术和材料组合，是继续改善镁橄榄石轻质隔热耐火材料性能的重要课题。
镁橄榄石耐火材料
由于方石英存在，滑石烧结性能差。 耐火度低（1500-1550℃）→不能作为耐火材料 3）镁橄榄石质制品的生产原理 最有害杂质：CaO、Al 2O3 （1）镁砂加入的作用 保证原料中杂质CaO、Al2O3、Fe 2O3 →M 2S、MF、MA、 CMS，向MgO侧靠。 →→镁砂应在10%-15%以上，甚至达20%-25%，细粉形式
主要组成
• 以镁橄榄石2MgO· SiO2（简写成M2S）作为主要组成耐火材料称 为镁橄榄石质耐火材料。材料中的MgO含量37%～62%， mMgO/mSiO2波动于0.95～2.00。 • 在镁橄榄石质耐火材料中除主要结晶相M2S外（含量65%～ 75%），还有相当数量约15%的铁酸镁及其他矿物。M2S的结晶颗 粒很大并形成结构骨架。其他矿物不是以结合物形式存在，而是 以包裹体的形式存在于镁橄榄石晶体的裂缝之中。因此，镁橄榄 石质耐火材料的性质主要取决于镁橄榄石的性质。 • 纯净的镁橄榄石熔点为1890℃，是MgO-SiO2系统中唯一稳材料的生产特点
6.3.2.1 原料及性质 （1）橄榄岩 定义：以橄榄石为主要矿物组成的无水硅酸镁。 分子式：2(Mg·Fe)O·SiO2 →→不需煅烧直接使用 含FeO～10％时 不能用来做高耐火原料，因液相线急剧↓ 成因：地壳深处或来自地幔的熔融岩浆受某些地质构造作用 的影响，侵入地壳中或上升到地表面凝结成岩浆型矿石。
• 镁橄榄石具有很高的荷重软化温度，加镁砂的制品开始变形温度可达 1650～1700℃，甚至更高。镁橄榄石制品抵抗熔融氧化铁作用的能力较强， 但对CaO的抵抗作用较弱而抵抗粘土质及高铝质物料的能力更弱。其抗热 震性较普通镁砖好，其缺点是气孔率高，在气氛变化条件下使用时结构易 松散等。其质量指标一般波动如下： • 耐火度/℃ 1 830～1880 • 0.2MPa荷重变形开始温度／℃ 1580—1620 • 破裂温度/℃ 1650～1710 • 显气孔率／% 26～28 • 体积密度／g· cm-3 2. 35～2. 42 • 耐压强度/MPa 2.0～3.0 • 抗热震性／次 5～14 • 重烧收缩（1700℃保温2h）／% 0.8～1.4 • 镁橄榄石耐火材料主要应用于平炉蓄热室格子砖、铸锭用砖、加热炉 炉底以及在炼铜护中也有较好的使用效果。
热障涂层材料Mg2SiO4的制备与性能研究
摘要镁橄榄石（Mg2SiO4）具有高温相稳定、较低的烧结速率和热导率、良好的机械性能等优点，是一种有潜力的热障涂层（Thermal Barrier Coatings）新材料。
本论文以Mg2SiO4为研究对象，通过XRD、TG-DSC、EDS等表征方法系统研究了其作为TBC材料的各项性能，通过APS技术制备了Mg2SiO4-TBCs，研究了涂层的热循环性能、失效机制等。
采用高温固相反应法在1873 K下合成Mg2SiO4。
Mg2SiO4具有良好的高温相稳定性、低导热系数（1.8 W/m·K，1273 K）和较高的热膨胀系数（8.6×10−6 K-1~11.3×10−6 K−1，473 K~1623 K）。
此外，还拥有良好的力学性能：Mg2SiO4的硬度值和断裂韧性分别为10 GPa和2.8MPa·m1/2。
Mg2SiO4在高温下的抗烧结性能优于先进热障涂层材料8YSZ、La2Zr2O7和SrCeO3等。
在1573 K下，对烧结后的Mg2SiO4和8YSZ陶瓷试样进行了水淬对比试验，结果表明，Mg2SiO4的热循环寿命为16次，约为8YSZ寿命的两倍。
利用APS技术成功制备无成分偏析的Mg2SiO4-TBCs。
在1273 K下，Mg2SiO4涂层的热循环寿命达830次，具有良好的抗热震性能。
较长热循环寿命的主要原因是Mg2SiO4较好的断裂韧性、抗烧结性能以及高温暴露下Mg2SiO4涂层的特殊组织演化，而涂层失效的主要原因是重结晶、热膨胀失配以及TGO与Mg2SiO4化学反应层的形成和增厚。
采用APS技术制备了基于Mg2SiO4/8YSZ的双陶瓷层（DCL）热障涂层体系的热障涂层。
研究了三种TBCs在1373 K下的热循环性能，结果表明：DCL 涂层的寿命是单层Mg2SiO4涂层寿命的43倍。
顶层Mg2SiO4陶瓷层具有良好的烧结能力和较低的导热系数，底层YSZ陶瓷层起到很好的应力缓冲效果，能够很大程度地延长涂层的热循环寿命。
耐火材料用烧结镁橄榄石-概述说明以及解释
耐火材料用烧结镁橄榄石-概述说明以及解释1.引言1.1 概述耐火材料是一种具有耐高温、抗腐蚀和耐磨损等特性的材料，广泛应用于各种高温工业领域，如冶金、玻璃、水泥、陶瓷等。
烧结镁橄榄石作为一种常见的耐火材料，具有良好的物理和化学性质，被广泛应用于各种高温设备和工艺过程中。
烧结镁橄榄石具有高熔点、高热稳定性和优异的耐火性能。
其主要成分是镁和铁，具有较高的热导率和较低的热膨胀系数，能够在高温下保持稳定的物理结构。
同时，烧结镁橄榄石还具有出色的抗侵蚀性能，能够在腐蚀性气体和液体环境中保持其稳定性。
烧结镁橄榄石在耐火材料中的应用前景广阔。
在冶金行业中，它可以作为高炉、转炉等设备的内衬材料，并能够承受高温和高压的工作环境。
在玻璃工业中，烧结镁橄榄石可以用作玻璃窑炉的衬里材料，能够承受玻璃液的高温冲击和腐蚀。
此外，在水泥和陶瓷行业中，烧结镁橄榄石也有广泛的应用，能够作为炉垫、炉衬等部件，保证设备的正常运行。
然而，烧结镁橄榄石也存在一些不足之处。
首先，其成本较高，制造和使用成本相对较高。
其次，烧结镁橄榄石在高温下易产生微裂纹和脆性断裂现象，降低了其寿命和耐久性。
此外，烧结镁橄榄石对环境的影响也需要关注，因为其生产过程中会产生大量的气体和固体废物。
综上所述，烧结镁橄榄石作为一种耐火材料，在高温工业领域具有广泛的应用前景。
然而，为了进一步提高烧结镁橄榄石的性能和降低其成本，还需要进行更多的研究和创新。
通过改进制备工艺和材料结构，可以提高烧结镁橄榄石的耐火性能和稳定性，推动其在高温工业中的应用发展。
1.2 文章结构文章结构部分的内容可以如下所示：2. 正文2.1 耐火材料的定义和应用2.2 烧结镁橄榄石的特性和性能在本文中，我们将探讨耐火材料的应用领域以及烧结镁橄榄石在其中的特性和性能。
首先，我们将介绍耐火材料的定义和广泛应用的背景知识。
随后，在2.2部分，我们将重点讨论烧结镁橄榄石这一种常用的耐火材料，包括其特性、性能以及应用范围。
镁橄榄石轻质隔热耐火材料制备工艺研究
镁橄榄石轻质隔热耐火材料制备工艺研究镁橄榄石轻质隔热耐火材料是指以离子交换和碱式结合作用的重要特性，利用各种类型的工艺技术，以镁橄榄石系列材料为基础，制备出熔点低、可制作密度高、耐高温、耐腐蚀、导热性好、可分级等特性的轻质耐火材料。
经过长时间的科学研究，已经较为完善地确定了镁橄榄石轻质隔热耐火材料的制备工艺。
一、镁橄榄石轻质隔热耐火材料原料镁橄榄石轻质隔热耐火材料制备工艺的原料主要为镁橄榄石状火山石、镁橄榄石和添加剂。
镁橄榄石状火山石具有硬度低、导热性好、物性稳定的特点，是镁橄榄石轻质隔热耐火材料制备的主要原料；镁橄榄石具有良好的抗热性能和耐热性能，具有良好的耐腐蚀性，有助于材料的隔热性；添加剂可以改变材料的物理性能，提高材料的硬度和导热性等。
二、镁橄榄石轻质隔热耐火材料制备工艺1、预处理首先将原料进行粉碎和筛选，以满足粒度要求，然后加入添加剂经过多次混和，形成混合料。
2、成型混合料经过松散的挤出成型工艺，如破碎、挤压、铸型、冲压等，形成碳化镁橄榄石轻质隔热耐火材料。
3、烧成将成型材料置入烧成炉内，通过调控炉温和时间进行烧成，从而使其具有良好的耐火性能和导热性。
4、表面处理在烧成后，进行表面处理，以提高材料的耐腐蚀性和耐磨性，使之更加耐用。
三、研发方向1、改善导热性对于镁橄榄石轻质隔热耐火材料，改善其导热性能是一个重要的研究方向。
一方面，可通过调整混合料的组成来改善材料的热传导性能；另一方面，也可以通过改变烧结温度来提高材料的热传导性能。
2、改进附着力为了提高镁橄榄石轻质隔热耐火材料的附着力，可以使用高级添加剂，如粘合剂和表面活性剂，以改善其附着力。
3、节能研究为了解决镁橄榄石轻质隔热耐火材料在使用过程中的能耗问题，传统的合金材料可能不能满足使用要求，因此，需要对镁橄榄石轻质隔热耐火材料进行节能研究，以提高其能源利用率。
总之，镁橄榄石轻质隔热耐火材料可以应用于热解装置、熔炼设备和消防建筑等领域，通过不断提高其制备工艺，可以有效提高材料的性能和使用寿命，以及减少能源消耗。
辽宁省营口镁橄榄岩开发应用及国外镁橄榄岩应用概况
辽宁省营口镁橄榄岩开发应用及国外镁橄榄岩应用概况董宽志;卢秉龙【摘要】辽宁镁橄榄岩为早元宙辽东裂谷内蛇绿岩套的一个组成部分—超基性镁橄榄岩,为硼矿的主要母岩,硼矿开采的废弃物.在辽宁省该矿种为首次提出,并确定具有工业应用价值,而且是优质的耐火材料,其特征是接近中性的弱碱性,专题测试耐火度大于1 770℃.【期刊名称】《吉林地质》【年(卷),期】2013(032)001【总页数】4页(P81-84)【关键词】辽宁省;镁橄榄岩;耐火材料;开发应用【作者】董宽志;卢秉龙【作者单位】辽宁省地质矿产局第五地质大队,辽宁大石桥115100;吉林省安图县国土局,吉林安图133600【正文语种】中文【中图分类】TD985随着工业技术的发展，国内外市场的需求，地勘行业不断合理开发利用矿产资源。
辽东地区的硼矿围岩镁橄榄岩的理化指标与国外同类产品完全可以对比。
按《矿产工业要求参考手册》要求，辽东地区的硼矿围岩镁橄榄岩，完全满足工业生产要求。
镁橄榄石耐火材料以高温熔点（1 910 ℃）的镁橄榄石（Mg2SiO4）为主要成分，MgO的质量分数为35%～55%，MgO和SiO2之比为0.94～1.33。
其特征是接近中性的弱碱性。
因此抗碱性炉渣的性能较强。
此外，耐火度高，荷重变形温度高，约为1 720～1 800 ℃。
自从20世纪50年代，辽宁省第五地质大队在后仙峪发现硼矿以来，针对硼矿地质以勘查工作为主，未针对镁橄榄岩矿种做过专题工作。
1 冯家堡子工作区地质概况该区出露地层主要为辽河群里尔峪组变粒岩，并以里尔峪组一段为主。
由黑云变粒岩、二云电气变粒岩、电气石变粒岩、夹镁质大理岩、镁橄榄岩及大面积的混合花岗岩。
矿区地层为走向北西，倾向北东。
地层全部倒转，倒转地层倾向30°，倾角60°；断裂以顺层为主。
矿区内岩浆岩较发育，为辽河期混合花岗岩，分布于矿区东北部，倒转盖于地层之上，其次为晚期闪长岩脉。
矿区内镁橄榄岩为似层状、层状，产于里尔峪组变粒岩中，顺层产出；镁橄榄岩真厚度30～50m，走向延长大于1 000m，钻探控制深度400m，倾向延深大于4 000m。
镁橄榄石的合成与应用
镁橄榄石的合成与应用摘要实验主要为了能实现利用廉价的菱镁矿尾矿和碎矿，硅石，滑石，硅灰作原料和成高纯镁橄榄石通过实验数据选出最佳配方来，并用选出的最佳配方来制成镁橄榄石砖在测其性能。
关键词：镁橄榄石，硅石，滑石，菱镁矿尾矿，菱镁矿碎矿，硅灰，轻烧镁粉，体积密度，气孔率，常温耐压，常温抗折，衍射,成分分析等.实验方案一：合成高纯镁橄榄石我们采用廉价的硅石，滑石，硅灰作为SiO2来源SiO2硅石99%滑石60%硅灰96%采用廉价的菱镁矿尾矿和菱镁矿碎矿作为MgO来源MgO SiO2菱镁矿尾矿45% 3%菱镁矿碎矿45% 3%滑石32%通过我们小组共同努力计算出了18组配方合成高纯镁橄榄石分别为轻烧镁粉我们用菱镁矿尾矿和菱镁矿碎矿在1580℃下煅烧5h得到的其中：MgO SiO2轻烧镁粉90.2% 6%在压力300KN压成每个100gΦ50的样品，我们总共煅烧2个温度分别为1200℃和1580℃，在衍射下发现1200℃烧成的镁橄榄石合成量少照比1580℃下的镁橄榄石，所以我们只对1580℃煅烧的样品进行了体积密度和气孔率的测试。
实验数据分析从这几组数据上我们得到体积密度较大并且气孔率较小的样品分别为，菱镁矿尾矿+滑石和菱镁矿尾矿+滑石+硅石，还有轻烧镁粉+硅石+硅灰，所以我们从中做了对比从样品的收缩来看我们选出最佳样品为菱镁矿尾矿+滑石。
图片如下：我们做到这已经选出了做高纯镁橄榄石的最佳配方来。
二制成镁橄榄石砖并测其性能我们已经得到了高纯镁橄榄石的最佳配方来，我们大量用菱镁矿尾矿+滑石来合成高纯镁橄榄石在1580℃下，我们把合成的高纯镁橄榄石破碎成3-1和1-0，还有细粉以来制砖。
配方如下：镁橄榄石（3-1）镁橄榄石（1-0）镁橄榄石细粉高纯镁砂x-1 45% 15% 40%y-1 45% 15% 20% 20%z-1 45% 15% 40%xy 45% 15% 30% 10%结合剂均为纸浆废液比重均为5.4%。
煅烧镁橄榄石粉
煅烧镁橄榄石粉
煅烧镁橄榄石粉，是一种由镁橄榄石经过高温烧制而成的物质，也叫煅烧粉，是一种新型热塑性填充剂，具有高散热性、高热稳定性、低收缩性等特点。
它是制备热塑性材料的重要原料，广泛应用于制造电机、电子元件、照明灯具等产品。
镁橄榄石是一种天然矿石，它由三种有机物质——碳、氧和氮——组成，其结构是一种稳定的磷酸三钙晶体结构。
它具有高热稳定性、高强度、低收缩性等特点，是制备热塑性材料的优质原料。
煅烧镁橄榄石粉有着多项优点，首先，它具有较高的热稳定性，可以在1000℃以上温度下维持稳定性，耐老化性能良好；其次，它具有良好的绝缘性，可以有效防止电路中的潮湿环境，保持电路的稳定；第三，它具有良好的抗冲击性，可以有效的抗冲击，防止电路的破坏；最后，它具有良好的热膨胀性，能够有效的抵抗外界温度变化带来的影响，保护电路安全。
煅烧镁橄榄石粉的生产工艺一般分为三步，第一步是粉碎，将镁橄榄石矿石破碎成小颗粒；第二步是烘烤，将破碎的镁橄榄石粉放置于高温环境中，进行烘烤，使其吸收热量；第三步是粉碎，将镁橄榄石粉在高温环境下烘烤，使其变得更加细腻，形成煅烧粉。
煅烧镁橄榄石粉的应用范围很广，它可以用于制造电机、电子元件、照明灯具等产品，还可以用于汽车、火车、船舶等交通工具的绝缘层，以及制造电路板、电容器、电抗器等电子元件，是制备热塑性材料的重要原料。
综上所述，煅烧镁橄榄石粉具有高热稳定性、高强度、低收缩性、良好的绝缘性、良好的抗冲击性和良好的热膨胀性，是制备热塑性材料的优质原料，广泛应用于制造电机、电子元件、照明灯具、汽车、火车、船舶等交通工具的绝缘层，以及制造电路板、电容器、电抗器等电子元件，是制备热塑性材料的重要原料。
镁橄榄石
物化性质
以氧化镁和二氧化硅为主成分的耐火原料。其理论化学式为2MgO·SiO2或Mg2SiO4，是镁质耐火材料中较耐 高温的矿物。镁橄榄石属斜方晶系，多呈短柱形粒状，是由3种柱面形、3种轴面形和一种双锥面形组合而成;或 呈厚板状、圆粒状。解理差，常见状态为粒状集合体或块状体。莫氏硬度为6.5～7.0，密度为3.22～3.33g/cm3， 熔点为1890℃，从常温到熔点无晶型变化，晶型稳定。体膨胀系数为33.8×10-6/℃，对制品的抗热震性能不利。 其理论化学组成为MgO含量57.2%、SiO2含量42.8%。由于镁橄榄石的结晶结构的特征，Mg离子可以被Fe离子任意 置换，因此，在镁橄榄石与铁橄榄石之间形成完全固溶状态。在自然界中的镁橄榄石多含有0～10%的铁橄榄石。 而铁橄榄石的熔点只有1205℃，另外还有Al2O3及CaO的存在，多形成低熔点矿物，影响镁橄榄石的高温性能。因 此，对镁橄榄石的质量要求为MgO含量大于50%、Fe2O3含量小于6%、Al2O3小于2%，CaO小于1.5%。
除了天然原料，用于合成镁橄榄石的原料很多。作为MgO源主要有菱镁矿、水镁石、烧结镁砂等，特别是 SiO2含量较高、不能用于制备镁质材料的低品位菱镁矿尾矿；作为SiO2源则主要有天然桂石、河沙、桂微粉、桂 线石、蓝晶石、红柱石以及铁尾矿等。另外，为了制备高纯高性能镁橄榄石材料，也有使用溶胶凝胶法的。
镁橄榄石
超基性深成岩
目录
01 物化性质
03 生产应用状况
02 产地分布
镁橄榄石属超基性深成岩，是普通的造岩矿物，也是岩浆结晶时最早形成的矿物之一，多赋存在辉长岩、玄 武岩和橄榄岩类的火成岩里。共生矿物有磁铁矿、辉石、钙斜长石、铬铁矿及蛇纹石等。含铁橄榄石小于10%的 镁橄榄石或蛇纹石化橄榄岩，灼减量小于5%的可直接用作耐火原料，而蛇纹石化较严重，灼减量大于5%的，须经 过煅烧或配以镁砂，可制耐火材料。世界各地多有产出，中国分布较广、储量大的有内蒙古、新疆、四川、湖北、 陕西、河北等省、自治区。由于镁橄榄石的抗碱性炉渣很强，其制品多用作蓄热室格子砖等。
镁橄榄石-蛭石复合材料的制备研究的开题报告
镁橄榄石-蛭石复合材料的制备研究的开题报告
摘要：
镁橄榄石和蛭石具有优异的物理化学性质和机械性能，可以用于制
备复合材料。
本文以镁橄榄石和蛭石为主要材料，探讨其复合材料的制
备方法、结构特征、物理化学性质及应用前景等方面的问题，旨在为开
发高性能材料提供一定的理论和实践基础。
研究背景：
自工业化以来，随着人们对新材料需求的日益增长，传统的材料已
经不能满足人们的需求。
因此，制备新材料成为了一项重要的研究领域。
作为一种比较理想的材料，复合材料已经得到了广泛的应用。
而在复合
材料中，镁橄榄石和蛭石以其优异的性质，成为了研究的热点。
研究内容：
本次研究的主要内容包括以下几个方面：
1.镁橄榄石和蛭石的基本性质和特征；
2.合适的合成方法和制备工艺；
3.制备后复合材料的结构特征；
4.复合材料的物理化学性质和机械性能；
5.复合材料的应用前景和发展方向。
研究方法：
本文将使用物理和化学方法来研究镁橄榄石和蛭石的物理化学性质、制备工艺以及复合材料的性能研究。
具体实验方法包括X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）等分析手段。
预期成果：
通过对镁橄榄石和蛭石复合材料的研究，预期可以得到以下成果：
1.获取镁橄榄石和蛭石复合材料的制备方法及工艺；
2.揭示镁橄榄石和蛭石复合材料的结构特征和物理化学性质；
3.验证镁橄榄石和蛭石复合材料的优异机械性能和应用潜力；
4.为进一步开发高性能材料提供理论和实践基础。
关键词：镁橄榄石；蛭石；复合材料；制备方法；物理化学性质；机械性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镁橄榄石的合成与应用
摘要
实验主要为了能实现利用廉价的菱镁矿尾矿和碎矿，硅石，滑石，硅灰作原料和成高纯镁橄榄石通过实验数据选出最佳配方来，并用选出的最佳配方来制成镁橄榄石砖在测其性能。
关键词：镁橄榄石，硅石，滑石，菱镁矿尾矿，菱镁矿碎矿，硅灰，轻烧镁粉，体积密度，气孔率，常温耐压，常温抗折，衍射,成分分析等.
实验方案
一：合成高纯镁橄榄石
我们采用廉价的硅石，滑石，硅灰作为SiO2来源
SiO2
硅石99%
滑石60%
硅灰96%
采用廉价的菱镁矿尾矿和菱镁矿碎矿作为MgO来源
MgO SiO2
菱镁矿尾矿45% 3%
菱镁矿碎矿45% 3%
滑石32%
通过我们小组共同努力计算出了18组配方合成高纯镁橄榄石分别为
轻烧镁粉我们用菱镁矿尾矿和菱镁矿碎矿在1580℃下煅烧5h得到的其中：
MgO SiO2
轻烧镁粉90.2% 6%
在压力300KN压成每个100gΦ50的样品，我们总共煅烧2个温度分别为1200℃和1580℃，在衍射下发现1200℃烧成的镁橄榄石合成量少照比1580℃下的镁橄榄石，所以我们只对1580℃煅烧的样品进行了体积密度和气孔率的测试。
实验数据分析
从这几组数据上我们得到体积密度较大并且气孔率较小的样品分别为，菱镁矿尾矿+滑石和菱镁矿尾矿+滑石+硅石，还有轻烧镁粉+硅石+硅灰，所以我们从中做了对比从样品的收缩来看我们选出最佳样品为菱镁矿尾矿+滑石。
图片如下：
我们做到这已经选出了做高纯镁橄榄石的最佳配方来。
二制成镁橄榄石砖并测其性能
我们已经得到了高纯镁橄榄石的最佳配方来，我们大量用菱镁矿尾矿+滑石来合成高纯镁橄榄石在1580℃下，我们把合成的高纯镁橄榄石破碎成3-1和1-0，还有细粉以来制砖。
配方如下：
镁橄榄石（3-1）镁橄榄石（1-0）镁橄榄石细粉高纯镁砂
x-1 45% 15% 40%
y-1 45% 15% 20% 20%
z-1 45% 15% 40%
xy 45% 15% 30% 10%
结合剂均为纸浆废液比重均为5.4%。
在压力500NK作用下压成长为130mm,宽为40mm的长条砖在1580℃下煅烧成的。
数据分析由图可知:
从图中可以看出这四组的体积密度相差不大，而气孔率x-1较小而z-1较大，常温耐压相差区别就较大其中y-1的耐压最大为52MP而x-1最小仅为18MP,常温抗折来看x-1最大为MP其余相差不大。
结论：
（1）合成高纯镁橄榄石温度越高合成量越大。
（2）合成高纯镁橄榄石加滑石样品体积密度大气孔率收缩大。
（3）制成镁橄榄石砖加点高纯镁砂耐压强度大。
