天线的基本知识
1.3.4 波瓣宽度
方向图通常都有两个或多个瓣,其中辐射强度最大的瓣称为主瓣,其余的瓣称 为副瓣或旁瓣。参见图1.3.4 a , 在主瓣最大辐射方向两侧,辐射强度降低 3 dB(功
率密度降低一半)的两点间的夹角定义为波瓣宽度(又称 波束宽度 或 主瓣宽度 或 半功率角)。波瓣宽度越窄,方向性越好,作用距离越远,抗干扰能力越强。
1.3 天线方向性的讨论
1.3.1 天线方向性
发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去,基本功 能之二是把大部分能量朝所需的方向辐射。 垂直放置的半波对称振子具有平放的 “面包圈” 形的立体方向图(图1.3.1 a)。 立体方向图虽然立体感强,但绘制困难, 图1.3.1 b 与图1.3.1 c 给出了它的两个主平面方向图,平面方向图描述天线在某指定 平面上的方向性。从图1.3.1 b 可以看出,在振子的轴线方向上辐射为零,最大辐射 方向在水平面上;而从图1.3.1 c 可以看出,在水平面上各个方向上的辐射一样大。
半波对称振子的增益为G = 2.15 dBi ; 4个半波对称振子 沿垂线上下排列,构成一个垂直四元阵,其增益约为G = 8.15 dBi ( dBi这个单位表示比较对象是各向均匀辐射的理想点源) 。 如果以半波对称振子作比较对象,则增益的单位是dBd .
半波对称振子的增益为G = 0 dBd (因为是自己跟自己比,比值为1,取对 数得零值。) ; 垂直四元阵,其增益约为G = 8.15 – 2.15 = 6 dBd .
两个半波振子(带反射板)
在垂直面上的配置
反 射 板
长 度 为 L
增益为 G = 11 ~ 14 dB




天线基本原理及常用天线介绍ppt课件

天线基本原理及常用天线介绍ppt课件
.
3、天线的工作频率范围(带宽)
无论是发射天线还是接收天线,它们总是在一定的 频率范围内工作的,通常,工作在中心频率时天线所能 输送的功率最大,偏离中心频率时它所输送的功率都将 减小,据此可定义天线的频率带宽。
有几种不同的定义: 一种是指天线增益下降三分贝时的频带宽度; 一种是指在规定的驻波比下天线的工作频带宽度。
.
806~960MHz的超宽频天线
现在的一副天线相当于原来的三副天线, 并且具备电调功能,既提高. 了产品性能,又在很大程度上降低了天线的生产成本
3G(1710~2170MHz)频段的超宽频天线
现在的一副天线相当于原来的三副天线, 并且具备电调功能,既提高了. 产品性能,又在很大程度上降低了天线的生产成本
峰值 - 3dB点
Peak - 3dB
10dB 波束宽度 - 10dB点
120° (eg)
峰值
- 10dB点
Peak - 10dB
15° (eg)
Peak
32° (eg)
Peak
Peak - 3dB
俯仰面即. 垂直面方向图
Peak - 10dB
方向图旁瓣显示
上旁瓣抑制 下旁瓣抑制
.
8、方向图在移动组网中的应用
方向图可用来说明天线在空间各个方向上所具有的 发射或接收电磁波的能力。
.
天线的主要技术指标
天线匹配指标
驻波比 隔离度
天线辐射特性指标
与国际接轨的 天性辐射特性
增益
主瓣波束宽度
第一副瓣抑制
前后比
交叉极化比
轴向 ±30
波束效率
3dB 10dB
杂散因子
3dB 10dB
.
≤1.4

天线的效率仿真方法

天线的效率仿真方法

天线的效率仿真方法

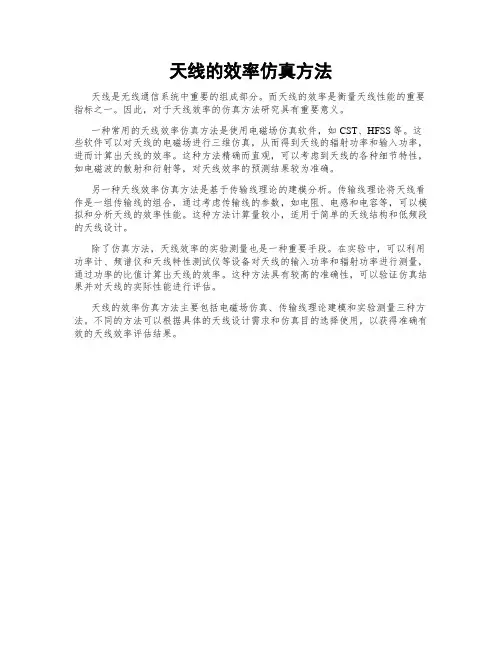

天线是无线通信系统中重要的组成部分。

而天线的效率是衡量天线性能的重要指标之一。

因此,对于天线效率的仿真方法研究具有重要意义。

一种常用的天线效率仿真方法是使用电磁场仿真软件,如CST、HFSS等。

这些软件可以对天线的电磁场进行三维仿真,从而得到天线的辐射功率和输入功率,进而计算出天线的效率。

这种方法精确而直观,可以考虑到天线的各种细节特性,如电磁波的散射和衍射等,对天线效率的预测结果较为准确。

另一种天线效率仿真方法是基于传输线理论的建模分析。

传输线理论将天线看作是一组传输线的组合,通过考虑传输线的参数,如电阻、电感和电容等,可以模拟和分析天线的效率性能。

这种方法计算量较小,适用于简单的天线结构和低频段的天线设计。

除了仿真方法,天线效率的实验测量也是一种重要手段。

在实验中,可以利用功率计、频谱仪和天线特性测试仪等设备对天线的输入功率和辐射功率进行测量,通过功率的比值计算出天线的效率。

这种方法具有较高的准确性,可以验证仿真结果并对天线的实际性能进行评估。

天线的效率仿真方法主要包括电磁场仿真、传输线理论建模和实验测量三种方法。

不同的方法可以根据具体的天线设计需求和仿真目的选择使用,以获得准确有效的天线效率评估结果。

射频电路仿真与天线设计

射频电路仿真与天线设计
详细描述
使用电磁仿真软件对某型通信天线进 行建模,通过调整天线结构参数和材 料属性,优化天线的增益、方向图和 驻波比等性能指标,提高通信质量和 传输效率。
案例二:某型雷达天线的仿真与分析
总结词
对某型雷达天线进行电磁仿真和分析,评估天线性能。
详细描述
使用电磁仿真软件对某型雷达天线进行建模和仿真,分析天线的辐射特性、方向图、增益和副瓣电平等性能指标 ,为雷达系统的设计和优化提供依据。
金属材料 塑料材料 陶瓷材料 印刷工艺
常用金属材料包括铜、铝、钢等,具有导电性好、机械强度高 、成本较低等优点。
用于制造天线的塑料材料应具备轻便、不易变形、绝缘性好等 特点。
具有介电常数稳定、耐高温、绝缘性好等优点,常用于制造高 频天线。
将天线图案印刷在介质材料上,经过处理后形成天线。该工艺 具有成本低、一致性好、易于批量生产等优点。
03
射频电路与天线的协同 设计
协同设计概述
协同设计是一种多学科交叉的 设计方法,将射频电路和天线 设计结合起来,实现系统性能
的最优化。
通过协同设计,可以综合考 虑电路和天线之间的相互影 响,提高整体性能,减少设
计迭代次数。
协同设计有助于缩短产品开发 周期,降低开发成本,提高设
计成功率。
协同设计流程
案例三:某型物联网天线的设计与实现
总结词
设计并实现某型物联网天线,满足物联网设备通信需求。
详细描述
根据物联网设备的通信需求,设计一款适用于物联网应用的 低成本、小型化天线,通过电磁仿真软件验证设计的可行性 ,并制作样品进行实际测试,确保天线性能符合要求。
THANKS FOR WATCHING
感谢您的观看
04
CST (Computer Simulation Technology):一款广泛用于电磁场和 微波器件仿真的软件,支持三维建模和仿真。

第4章现代无线通信原理天线基础PPT课件

第4章现代无线通信原理天线基础PPT课件

E 2 E1 jE2
I1
90
I2
圆极化天线接收示意图
I
+
37
❖ 带宽: 天线的阻抗、极化、方向图等电参数可
保持在允许值范围内的频率跨度。
❖ 相位中心 天线可等效为一个点源,该点源辐射具
有方向性的球面波,其位置就是天线的相位 中心 。 噪声温度
38

接收功率与Friis传输公式
设发射机输入功率Pt,发射天线增益为Gt,有效口径
第4章 天线基础
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
引言
天线:可以辐射或接收无线电波的装置, 雷达与通信设备射频前端的重要组件。
最早的天线:“振荡偶极子”——1887年, 德国青年科学家赫兹。
完成无线电波与导行电磁波之间的转化。
E
发射机 导行电磁波
天线
均匀平面波
接收机
无线电波
天线
导行电磁波
图4-2 无线通信天线收发电磁波示意图
7
λ/4
λ/4
λ/4
~
~
~
天线结构的演变过程 8
电磁波的传播
振 子
电场
磁场
电场 电波传输方向
磁场
电场
9
4.1.2 天线的功能与特性
天线要满足一定的阻抗条件 天线应当具备适当的极化方式 天线的辐射或接收具有特定的方向性 天线要有一定的带宽
归一化幅度方向图函数(dB):
F d B 2 0 lg F , 32

天线工程设计基础课件:天线仿真技术

天线工程设计基础课件:天线仿真技术
其他迭代技术用于求解模型方程的浮点运算量为 O ( N i N 2 ),
其中下标 i 是用于误差控制的预设数集。与有限差分相比,
MoM 仿真时间和内存都耗费较大。
目前,主流的基于矩量法的电磁仿真软件主要有 ADS 、
AnsoftDesigner 、 MicrowaveOffice 、 IE3D 、 FEKO 。这里
天线仿真技术
2. 2. 1 矩量法以及基于矩量法的软件
1. 矩量法
1968 年, Harrington 提出了一种数值计算方法称之为
矩量法( MethodofMoment ,MoM )。经过多年的发展和完
善,矩量法已经成为电磁计算和天线设计中非常重要的算法
之一。矩量法是一种将连续方程离散化成代数方程组的方法,
计算精度的控制,包括收敛控制的要求、迭代的最小和最大
步骤;其他的设置还包括是否使用并行、多线程、远程控制、
虚拟内存等。
(3)解后处理。大部分电磁计算软件计算所得的结果是
基于算法所获得的用基函数表示的电流分布,这些结果必须
经过解后处理来转换成设计人员所需要的参数。解后处理的
主要任务就是依据想获取的天线特性通过解后处理层面的设
重点介绍天线设计中常用的软件 IE3D 和 FEKO 。下面首先
对IE3D 进行详细的介绍。
天线仿真技术
2.IE3D 软件介绍
1 )基本介绍
IE3D 是一个基于全波分析的矩量法电磁场仿真工具,
可以解决多层介质环境下的三维金属结构的电流分布问题。
它是通过各界面的边界条件和分层媒质中的并矢格林函数建
立起积分方程,然后导出阻抗矩阵和激励矩阵来求得电流系
天线仿真技术
假定两个函数 f 1 和 f 2 以及两个任意常数 a 1 和 a 2 有下

第4章--非频变天线分析

第4章--非频变天线分析

第4章 非频变天线
当两臂的始端馈电时,可以把两臂等角螺旋线看 成是一对变形的传输线,臂上电流沿线边传输,边辐 射,边衰减。螺旋线上的每一小段都是一基本辐射片, 它们的取向沿螺旋线而变化,总的辐射场就是这些元 辐射场的叠加。实验表明,臂上电流在流过约一个波 长后就迅速衰减到20dB以下,终端效应很弱。
d 2Ln
1 4 tan
第4章 非频变天线
max max / 4 8.02r0 8.03 (4―2―5)
min min / 4
r0
即典型相对带宽为8∶1。若要增加相对带宽,必 须增加螺旋线的圈数或改变其参数,相对带宽有可能 达到20∶1。
第4章 非频变天线
4.3 阿基米德螺旋天线
阿基米德螺旋天线(Archimedean Spiral Antenna)如
2. 终端效应弱 实际天线的尺寸总是有限的,与无限长天线的区 别就在于它有一个终端的限制。若天线上电流衰减得 快,则决定天线辐射特性的主要部分是载有较大电流 的部分,而其延伸部分的作用很小,若将其截除,对 天线的电性能不会造成显著的影响。在这种情况下, 有限长天线就具有无限长天线的电性能,这种现象就 是终端效应弱的表现,反之则为终端效应强。
a
(4―2―2)
第4章 非频变天线
R
r2
r3
r1
r4
图4―2―1 平面等角螺旋天线
第4章 非频变天线 y
r
O
x
图4―2―2 等角螺旋线
第4章 非频变天线
在图4―2―1所示的等角螺旋天线中,两个臂的四 条边缘具有相同的a,若一条边缘线为r1=r0eaφ,则只要 将该边缘旋转δ角,就可得该臂的另一边缘线r2=r0ea(φ-δ)。 另一臂相当于该臂旋转180°而构成,即r3=r0ea(φ-π), r4=r0ea(φ-π-δ)。由于平面等角螺旋天线臂的边缘仅由角度 描述,因而满足非频变天线对形状的要求。如果取δ= π/2,天线的金属臂与两臂之间的空气缝隙是同一形状, 称为自补结构。

波导天线的设计及仿真分析

波导天线的设计及仿真分析

波导天线的设计及仿真分析一、引言波导天线是一种新型天线,由于其无需拉长导线,能够适应较小的体积空间,被广泛应用于通信、雷达和卫星等大量专业领域中。

本文将着重介绍波导天线的设计原理、仿真分析以及应用案例。

二、波导天线的设计原理波导天线主要由导波器、馈电部分和辐射器三个部分组成,其中导波器是波导天线的核心。

导波器是一种特殊的波导,在导波器中电磁波的传播方向与传统的波导不同。

传统的波导为长方形,电磁波在波导内传播的方向为短边方向;而在导波器中,电磁波在导波器内传播的方向为长边方向。

导波器的结构与传统的波导有很大的不同,导波器内部拥有许多细小的谐振腔,能够使电磁波在导波器中呈现出多次反射的状态。

在波导天线的馈电部分,我们需要将电信号从馈线输入到导波器内,同时又需要保证电信号传输的过程中尽可能的减少能量损耗。

一般来说,我们需要利用馈线来实现信号的输入和输出。

为了减少反射信号和能损失,在馈电部分通常需要设计宽带匹配网络。

在辐射器部分,一般采用一种金属片中空穴的方式来实现。

辐射器的好坏直接影响天线的辐射功率和方向性。

因此,在进行波导天线设计时,我们需要根据应用环境的不同来选择不同形状的辐射器。

三、波导天线的仿真分析波导天线的仿真分析是波导天线设计的一个必不可少的步骤。

一般来说,我们可以借助电磁场仿真软件进行波导天线的仿真。

在进行仿真时,首先需要确定模型中天线的材料、结构参数等内容,然后将其输入至仿真软件中,进行电磁场仿真。

通过仿真可得出电磁场强度、辐射功率、频段宽度、方向图图案及相应的带宽等信息。

根据仿真结果,我们可以调整天线设计的参数以优化天线性能。

四、波导天线的应用案例波导天线具有广泛的应用领域,其中最为常见的应用是在通信和雷达系统当中。

下面将为大家介绍几个波导天线的应用案例。

1、通信系统中的波导天线现代通信系统是无线通信的代表。

随着手机、平板电脑、电视小盒子等电子设备的发展,人们对通信接收效果的要求也越来越高,波导天线耐高温、易修复、广频、方向性好等优点也让其在通信系统中得到了广泛应用。

线天线的仿真与实现讲解

线天线的仿真与实现讲解

前言随着现代通信技术的迅猛发展,无线通讯越来越广泛,越来越多的应用于国防建设,经济建设以及人民的生活等领域。

在无线通信系统中,需要将来自发射机的导波能量转变为无线电波,用来辐射或接受无线电波的装置称为天线。

在通信过程中,特别是点对点的通信,要求天线具有相当强的方向性,即希望天线能将绝大部分的能量集中向某一预定方向辐射。

阵列天线就是近代天线研究的一种方向,其研究催生了包括相控阵天线,均匀直线列天线,智能天线等在无线通信,雷达,导航领域中广泛应用的新型天线。

而天线阵列辐射场的研究是其中很重要的一部分。

天线是无线通信,广播电视,导航等工程系统中辐射或接收无线电波的部件。

无线电信是以辐射传播的电磁波作为信息的载体而实现通信。

在无线电信的实现中,天线具有至关重要的作用:在发送端天线把载有信息的导行电磁波转换为辐射电磁波;在接收端则完成相反的过程,即把载有信息的辐射电磁波转换为导行电磁波。

无论是理论上还是工程实际中,天线问题的核心则是求取辐射电磁波在空间存在的规律,特别是求取其场量辐射的空间分布规律,这称之为天线的方向性。

从易于理解和研究问题的方便考虑研究辐射波的问题都是从辐射源的分布求其辐射场的分布,即分析研究发射天线的辐射问题。

在天线的诸多特性参量中,天线的方向性无疑是第一位的,因为不同用途的无线电信系统要求不同的辐射场分布。

单一天线靠改变尺寸及天线上的高频电流分布,对方向图的调控是极其有限的。

这时我们就可以用多个天线(单元天线)组成一个天线系统,实现对天线辐射方向性的调控,获得所需的方向图。

由单元天线组成的天线阵的目的是实现天线方向性的调控,以期获得所要求的方向性。

1线天线的原理天线是将传输线中的高频电磁能转成为自由空间的电磁波,或反之将自由空间中的电磁波转化为传输线中的高频电磁能。

天线的品种繁多,以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

无论是发射天线还是接收天线,它们总是在一定的频率范围内工作,通常,工作在中心频率时天线所能输送的功率最大,偏离中心频率时它所输送的功率都将减小,据此可定义天线的频率带宽。

接收天线 原理

接收天线 原理

接收天线原理
接收天线是一种用于接收无线电信号的设备。

其工作原理基于安装在天线上的金属导体可以接收到电磁波的能量。

当电磁波经过天线时,它们通过作用力使天线内的电子振荡。

这个振荡会在天线上产生电流。

接着,这个电流将通过导线传输到接收设备中,以便进行信号的处理和解码。

接收天线的工作原理可以通过以下步骤概述:
1. 捕捉信号:当电磁波经过天线时,天线上的金属导体会通过与电磁波相互作用而产生电流。

天线的形状和尺寸可以影响对于不同频率电磁波的响应和灵敏度。

2. 收集信号:天线通过增加其物理尺寸和形状的选择性来收集特定频率范围内的信号。

这些天线可能包括单极天线(如短棒天线)、双极天线(如耳机线)、方向性天线(如麦克风)或宽频带天线(如碟型天线)。

3. 转换信号:天线内的电子振荡通过导线传输到接收设备中。

这个电流可以是模拟信号,即电流的强弱变化代表原始信号的强弱变化,或者可能是数字信号,即电流被转换为数字形式以在接收设备中进行处理。

4. 处理信号:接收设备中的电路将接收到的模拟或数字信号进行处理,例如滤波、放大、混频等,以准备信号进行后续的解码和使用。

总的来说,接收天线的原理是基于其能够捕捉并传输电磁波能量的特性。

通过选择合适的天线类型和形状,可以实现对特定频率范围内的信号的有效接收,并为后续处理提供可用的信号。

射频微波天线及仿真优秀课件

射频微波天线及仿真优秀课件
常用的微带天线是矩形或圆形。矩形贴片天线如图12 - 16 所示。
微带贴片天线
W
r

介质 h
图 12-16 矩形贴片天线
L W
12.6.1
常用的微带天线的分析设计方法有传输模法和谐 振模法。传输模法的思路是把矩形块等效为辐射阻抗 加载的一段很宽的微带线,由于设计公式近似且有实验 调整,这种方法是不准确的。谐振模法是把微带天线看 成是具有磁壁的封闭腔体,这种方法精度好,但计算成 本太高。
上的电流与观测点格林函数乘积在天线体积上的积分。 有了A(r),即可得到H(r),然后再求出E(r)。实际天线工 程中,由于天线电流的分布很难确定,由积分计算矢量位 函数也十分困难,常用的数值解法过程也很麻烦。
z
J r′ O
r-r′ r
V
天线
x
观测点 P(r, , )
y
图 12-5 求解矢量位函数
尺寸和增益为
D 30lc G(dB) 20lg D 2.82
0
(12 - 10) (12 - 11)
a×b =22.86 mm×10.16 mm, A×B = 22.86 cm 10.16 cm的10 GHz矩形喇叭,增益为22 dB。
D
lc D
lc
图 12-13 圆锥喇叭
12.5
抛物面天线是一种高增益天线,是卫星或无线接力 通信等点对点系统中使用最多的反射面天线。如图12 - 14 所示,金属抛物面反射器将焦点上的馈源发射的 球面波变成平面波发射出去。如果照度效率为100%, 则有效面积等于实际面积,即
D D
(d )2
2 (d )
2
式中,d为抛物面半径2 ,λ为信号波长,A为喇叭口面
面积。

天线基本知识PPT课件

天线基本知识PPT课件

天线的主要电参数
1对单极化天线
方向图 增益 输入阻抗(电压驻波比) 极化 带宽 功率容量 3阶无源互调(PIM)
2 对双极化天线
除具有单极化天线的电参数 外还具有
隔离度
交叉极化比
2021
48
天线的方向图
把天线在空间辐射强度随方位、俯仰角度分布 的曲线图形叫天线方图。
天线方向图通常是一个三维空间的曲面图形。 为了表示方便起见,在工程中常用归一化方向图。
自适应天线是一种控制反馈系统它根据一定的准则采用应天线是一种控制反馈系统它根据一定的准则采用数字信号处理技术形成天线阵列的加权向量通过对接数字信号处理技术形成天线阵列的加权向量通过对接收到的信号进行加权合并在有用信号方向上形成主波收到的信号进行加权合并在有用信号方向上形成主波束而在干扰方向上形成零陷从而提高信号的输出信束而在干扰方向上形成零陷从而提高信号的输出信多波束天线采用多个波束覆盖整个用户区每个波束的多波束天线采用多个波束覆盖整个用户区每个波束的指向固定波束宽度随天线阵元数目的确定而确定系指向固定波束宽度随天线阵元数目的确定而确定系统根据用户的空间位臵选取相应的波束使接收的信号统根据用户的空间位臵选取相应的波束使接收的信号最佳
对无线通信系统也同样是这样。再先进的基站通信设 备,没有好的天线,也无法发挥优良的性能。可见天线是 无线通信系统的重要组成部分。
2021
43
天线的作用
将传输线中的高频电磁能量转成为自由空间的电磁波 ,或反之将自由空间中的电磁波转化为传输线中的高频电 磁能。因此,要了解天线的特性就必然需要了解自由空间 中的电磁波及高频传输线的一些相关的知识。
2021
22
E(r,,)
若天线辐射的电场强度为
把电场强E(r度,,()绝6对0f值(,)) 写成

天线仿真实验报告

天线仿真实验报告

课程名称电磁场与电磁波学院通信工程年级 2010 级专业通信班姓名 X X X学号 X X X时间 X X X一、实验目的:1、熟悉HFSS软件设计天线的基本方法;2、利用HFSS软件仿真设计以了解天线的结构和工作原理;3、通过仿真设计掌握天线的基本参数:频率、方向图、增益等。

二、实验仪器:1、HFSS软件三、实验原理:1、天线是用金属导线、金属面或其他介质材料构成一定形状,架设在一定空间,将从发射机馈给的视频电能转换为向空间辐射的电磁波能,或者把空间传播的电磁波能转化为射频电能并输送到接收机的装置。

2、天线能把传输线上传播的导行波变换成在无界媒介中传播的电磁波,或者进行相反的变变换。

在无线电设备中用来发射或接收电磁波的部件。

无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统,凡是利用电磁波来传递信息的,都依靠天线来进行工作。

此外,在用电磁波传送能量方面,非信号的能量辐射也需要天线。

一般天线都具有可逆性,即同一副天线既可用作发射天线,也可用作接收天线。

同一天线作为发射或接收的基本特性参数是相同的。

这就是天线的互易定理。

四、 实验步骤:1、根据个人在班级的序号N ,设计一个工作频率为()[]GHz N f 102.020-⨯+=的41波长单极子天线,所用导线的直径为mm R 10=,长度为mm L 0的天线。

2、以频率上的长度0L 为基准,讨论当天线长度为()mm L 20±时,天线的谐振频率、带宽和方向图的变化。

3、在频率0f 上,讨论当天线直径0R 为mm 2和mm 3时,天线的谐振频率、带宽和方向图的变化。

4、结合工作生活实际,谈谈对天线的认识。

5、仿真图形如下:五、实验过程原始记录(数据、图表、计算等):1、频率为2.44GHz,L=L0,R0=1mm①谐振频率:②三维方向图:③二维方向:2、频率为2.44GHz,L=(L0-2)mm,R0=1mm①谐振频率:②二维方向:3、频率为2.44GHz,L= (L0+2) mm,R0=1mm①谐振频率:②二维方向:4、频率为2.44GHz,L=L0,R0=2mm①谐振频率:②二维方向:六、实验结果及分析:由频率为2.44GHz,R0=1mm,L分别为L0、L0-2)mm、(L0+2) mm时的谐振频率曲线可以看出:①当天线长度小于初始长度L时,带宽的上下限截止频率都有所变大,但是带宽的大小无太大变化。

高效宽带天线的设计和仿真

高效宽带天线的设计和仿真

高效宽带天线的设计和仿真1.需求分析:首先需要了解天线系统的使用需求,包括频率范围、增益要求、辐射方向性、频率稳定性等。

这些需求将指导天线的设计和仿真。

2.天线类型选择:根据需求分析,选择适合的天线类型。

常见的天线类型包括单极子天线、双极子天线、扬声器天线、饼状天线等。

3.天线结构设计:根据选择的天线类型,设计天线的物理结构。

这包括选择天线的尺寸、形状和材料等。

在设计过程中,需要考虑尽量减小天线的尺寸,提高天线的制作难度以及天线的结构解耦等。

4. 电磁仿真:使用电磁仿真软件,如CST Studio Suite、HFSS等,对设计的天线进行仿真分析。

通过电磁仿真,可以得到天线的辐射特性、增益、方向性等性能参数。

仿真还可以用于优化天线的结构,如调整尺寸、位置等,以满足设计需求。

5.天线参数优化:根据仿真结果,对天线结构进行参数优化。

通过改变天线的尺寸、几何形状、材料等,优化天线的频率响应、辐射效率和方向图等性能。

6.制作和测试:将优化后的天线结构制作出来,并进行实际测试。

测试可以验证仿真结果的准确性,并对天线的实际性能进行评估。

根据测试结果,对天线进行进一步优化。

在进行高效宽带天线的设计和仿真时,需要注意以下几个问题:1.材料选择:天线的材料对于天线的性能有重要影响。

合适的材料能够提高天线的效率和频率稳定性。

在天线设计中,需要选择合适的材料,并考虑材料的损耗、电磁性能和可制作性等因素。

2.阻抗匹配:天线的输入阻抗与传输线或发射机的输出阻抗之间需要进行匹配。

良好的阻抗匹配可以提高天线的能量传输效率。

在天线设计中,需要通过改变电极尺寸、调整接地平面等方法实现阻抗匹配。

3.天线辐射效率:天线的辐射效率是指输入的电功率中能够辐射出来的功率所占的比例。

高效宽带天线设计中,需要注意天线的辐射效率,避免能量的损耗和浪费。

4.频率稳定性:高效宽带天线需要在广泛的频率范围内工作,因此频率稳定性是一个重要的设计指标。

天线结构的频率响应应该尽量平坦,不随频率变化而改变。

2024版HFSS天线仿真实例系列教程1

2024版HFSS天线仿真实例系列教程1

导出报告
将仿真结果和优化过程导出为报告,供后续分析 和参考。
27
07
总结与展望
2024/1/29
28
教程内容回顾
2024/1/29
HFSS天线仿真基本原理
介绍了高频结构仿真(HFSS)的基本原理及其在天线设计中的应用。
天线设计基础
详细阐述了天线设计的基本概念,如辐射、方向性、增益等,以及常 见的天线类型和性能指标。
03
优化设计
根据分析结果,对天线设计进行优 化,如调整振子长度、改变馈电结
构等,以提高天线性能。
2024/1/29
02
结果分析
对仿真结果进行分析,包括S参数 曲线、辐射方向图、增益等性能指
标的评估。
04
再次仿真验证
对优化后的设计进行再次仿真验证, 确保性能达到预期要求。
19
05 微带天线仿真实例
2024/1/29
• 天线参数:描述天线性能的主要参数有方向图、增益、输入阻抗、驻波比、极化等。这些参数可以通过仿真或 测量得到,用于评估天线的性能优劣。
• 仿真模型:在天线仿真中,需要建立天线的三维模型并设置相应的边界条件和激励源。模型的准确性直接影响 到仿真结果的可靠性。因此,在建立模型时需要充分考虑天线的实际结构和工作环境。
求解参数设置
包括频率范围、收敛精度、最大迭代次数 等参数的设置。
B
C
自适应网格划分
根据模型复杂度和求解精度要求,自动调整 网格大小和密度。
并行计算支持
利用多核处理器或集群计算资源,加速求解 过程。
D
2024/1/29
11
03 天线设计原理及性能指标
2024/1/29
12

射频微波天线及ADS仿真135页PPT

射频微波天线及ADS仿真135页PPT

21、要知道对好事的称颂过于夸大,也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤,荒于嬉;行成于思,毁于随。——韩愈
23、一切节省,归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰,决心到最后会全部推倒。——莎士比亚
25、学习是劳动,是充满思想的劳动。——乌申斯基
谢谢!
射频微波天线及ADS仿真

6、黄金时代是在我们的前面,而不在 我们的 后面。

7、心急吃不了热汤圆。

8、你可以很有个性,但某些时候请收 敛。

9、只为成功找方法,不为失败找借口 (蹩脚 的工人 总是说 工具不 乎 能克服 任何恐 惧。因 为,请 记住, 除了在 脑海中 ,恐惧 无处藏 身。-- 戴尔. 卡耐基 。

接收天线原理

接收天线原理

接收天线原理
接收天线是指用来接收无线电波的天线,它是无线通信系统中至关重要的部分。

接收天线的原理涉及到电磁波的接收和转换,下面将详细介绍接收天线的原理。

首先,接收天线的原理基于电磁感应。

当电磁波穿过接收天线时,会在天线上感应出电压。

这是因为电磁波是由电场和磁场交替变化而形成的,当电磁波与接收天线相交时,会在天线上感应出电场和磁场的变化,从而产生感应电压。

其次,接收天线的原理还涉及到天线的谐振特性。

天线的长度和形状决定了它的谐振频率,当接收天线的长度和形状与电磁波的波长匹配时,天线就会发生谐振现象,从而提高接收效率。

因此,设计合适的接收天线对于接收特定频率的电磁波至关重要。

接下来,接收天线的原理还包括天线的阻抗匹配。

天线的阻抗与传输线或接收器的阻抗匹配是保证能量传输的重要条件。

如果天线的阻抗与传输线或接收器的阻抗不匹配,就会导致能量的反射和损耗,影响接收效果。

因此,天线的阻抗匹配是接收天线原理中的重要内容。

最后,接收天线的原理还涉及到天线的指向性。

不同形状和结构的天线具有不同的指向性,有些天线具有较强的定向性,能够选择性地接收特定方向的信号,而有些天线则具有全向性,能够均匀地接收各个方向的信号。

因此,在设计和选择接收天线时,需要考虑天线的指向性特点,以满足特定的通信需求。

综上所述,接收天线的原理涉及到电磁感应、谐振特性、阻抗匹配和指向性等内容。

了解和掌握接收天线的原理对于设计和使用无线通信系统至关重要,只有深入理解接收天线的原理,才能更好地进行天线设计和优化,提高无线通信系统的性能和可靠性。

天线仿真的毕业论文

天线仿真的毕业论文

天线仿真的毕业论文天线是一种用于电磁波信号传输的装置,它在通信、雷达、定位等领域都有广泛的应用。

天线的特性对信号传输的质量和效率有着至关重要的影响。

因此,天线的设计和优化成为无线通信领域的研究热点之一。

本文旨在研究天线的仿真和设计,并以此为基础,进一步分析天线的性能和优化方法。

一、天线的仿真天线的仿真是指利用计算机软件模拟天线的电磁行为和性能,以便更好地理解和优化天线的设计。

常用的天线仿真软件有Ansys、HFSS和CST等。

本文选择使用Ansys软件对天线进行仿真。

1.建立模型在Ansys软件中,首先需要建立天线模型。

在模型建立时,需要定义天线的形状、材料和电磁参数等。

对于一般的天线模型,可以使用天线库中的现有模型。

如果需要进行个性化的定制设计,则需要手动绘制天线的几何形状。

2.模拟分析建立天线模型后,可以进行模拟分析。

在模拟分析中,可以对天线的电磁波特性进行评估和优化。

具体来说,模拟分析可以包括以下几个方面:(1)天线阻抗匹配天线的阻抗匹配是指天线的输入阻抗与信号源的输出阻抗之间的匹配。

当输入阻抗与输出阻抗不匹配时,会引起反射损耗和功率损耗,从而影响天线的性能。

在天线仿真中,可以通过调整天线结构和材料等来实现阻抗匹配。

(2)天线增益天线的增益是指天线将入射电磁波转换为辐射电磁波的比例。

在天线仿真中,可以通过调整天线的大小、形状和辐射方向等参数来改善天线的增益。

(3)天线辐射模式天线的辐射模式是指天线辐射电磁波的空间分布特性。

在天线仿真中,可以根据随机入射源在不同方向上入射的电磁波,绘制天线的辐射模式图。

通过分析辐射模式图,可以评估天线的辐射效率和辐射覆盖范围等性能。

二、天线的设计和优化基于天线仿真结果,可以进一步优化天线的设计。

具体来说,优化设计可以包括以下几个方面:1.天线材料的选择天线的材料对其性能有着重要的影响。

例如,金属材料可以提高天线的导电性和机械强度,但同时也会引起损耗。

因此,在选择天线材料时,需要综合考虑其电磁特性、生产成本和应用环境等因素。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Ei
有效面积与增益
利用电磁场互易定理可以证明,天线有效面积与增益
South China University of Technology
有如下关系:
2 Ae G 4
例:用上式计算电流元天线的有效面积
解:电流元的增益为1.5,有效面积为
2 3 2 Ae 1.5 4 8
4.3 接收天线的有效面积
有效面积Ae:天线的有效面积等于天线在共轭
South China University of Technology
匹配时的最大接收功率除以天线处来波的能留密 度。 Pr max Ae Si
有效面积反映天线截获电磁波的能力,表示天线 能够把流过面积为Ae的电波功率截获下来。
第4讲内容
South China University of Technology
天线的接收过程 天线的收发互易性
天线的等效面积
通信链路方程和雷达方程 天线的仿真技术
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
4.1 天线接收过程
South China University of Technology
接收过程: 电磁波的交变电磁场在天线上感应交变的电流和电荷 交变的电流传输到天线端口形成射频信号 射频信号传输到接收机接收放大
E1 E2 z

Ez Ei dz

Ei 2l
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
4.4 有效面积的应用—— 通信链路方程
问题:对于下面的无线通信线路,计算接收功率
South China University of Technology
Gt
Pt
r
Gr
Pr
计算:
S Gt i 由增益定义 : S0 于是:
Pt
, S0 Pt / 4 r 2 全向天线辐射功率密度
与前面结果相同
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
例:求半波振子和全波振子的有效面积。
South China University of Technology
全波振子接收能力更强
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
例:美军战斗机火控雷达AN/APG-69的天线波束宽度
South China University of Technology
* ZL ZS

共轭时 Z s Z L 2 Rr 于是:
2
L
Ur
Pr பைடு நூலகம்i L / 8Rr 3 Ae 2 Si Ei / 240 8
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
为方位4.5度、俯仰7.7度,副瓣电平-30dB,中心点频 率9.3GHz。估算方向系数和有效面积。 解:波束立体角为 4.5 7.7 180 180
方向系数:
4 41253 D 1190 o o HPE HPH HPE HPH
若考虑旁瓣影响,一般修正为:
例:求半波振子和全波振子的有效面积。
South China University of Technology
解:对于无耗半波振子, G 1.64 ,于是:
2 Ae 1.64 0.13 2 4
对于全波振子
G 2.4 ,于是:
2 Ae 2.4 0.191 2 4
Pt
r
Gr
Pr
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
用dB表示:
South China University of Technology
Pr dBm Pt dBm Gt dB Gr dB 20lg r (km) 20lg f (MHz) 32.44 10lgt 10lgr 10lgP
Si Gt
Pt 4 r 2
2 Pt Pr Ae Si GrGt 4 4 r 2
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
得:
Pr t r Gt PG 4 r
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
方向图互易性:
South China University of Technology
V OC Vmax F ,
V OC Vmax F
Gr GT ,
Dr DT
V OC Vmax F
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
输入阻抗互易性:
解:对于无耗半波振子, G 1.64 ,于是:
2 Ae 1.64 0.13 2 4
对于全波振子
G 2.4 ,于是:
2 Ae 2.4 0.191 2 4
全波振子接收能力更强
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
South China University of Technology
ZL
V OC Vmax F ,
ZS VS
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
当天线与接收机实现共轭匹配时,接收功率最 大。 我们在讨论接收天线特性时,都指天线与负载 共轭匹配状态下的特性。
ZS VS
接收机
ZC
ZL
ZC
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
Ei 2 Si 2
接收机
Pr max =Ae Si
ZL Z
ZC
Pr max =Ae Si
Ae
* S
ZS VS
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
o o 对于-30dB旁瓣: D 35000 / HPE HPH 1010
对于-13.5dB旁瓣: D 32600 / HPE o HPH o 941
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
由于副瓣电平-30dB,取
South China University of Technology
G D 1010
有效面积:
c/ f D Ae G 836cm2 4 4
2 2
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
例:计算长度为L的电流元天线的有效面积。
South China University of Technology
解:

设来波垂直于天线入射,入射场强为Ei,感应电动势为:
U r Ei L sin Ei L

2 共轭匹配后负载阻抗实部为 RL Rr 80 L / 接收功率: 2 1 1 Ur Ei 2 Pr I 2 RL R L Si 2 2 Zs ZL 2 2
Research Institute of Antennas & RF Techniques School of Electronic & Information Engineering
接收天线的等效源阻抗:
South China University of Technology
天线接收时,等效为一个有一定源阻抗的信号 源,接收机等效为负载。
相关文档
最新文档
