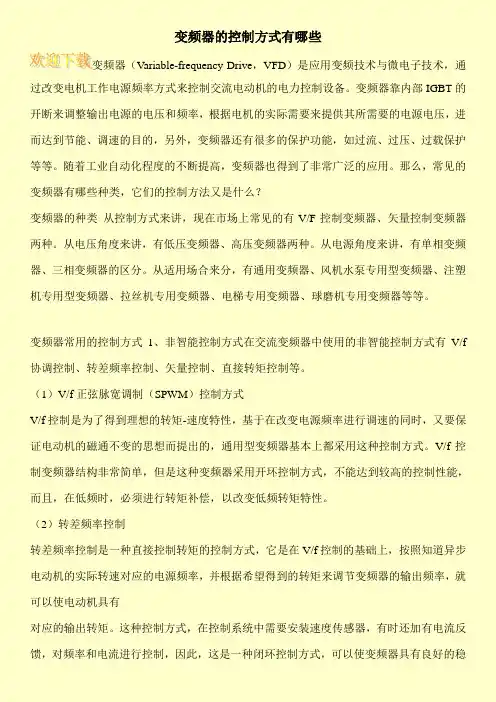

变频器的控制方式有哪些变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

那么，常见的变频器有哪些种类，它们的控制方法又是什么？变频器的种类从控制方式来讲，现在市场上常见的有V/F控制变频器、矢量控制变频器两种。

从电压角度来讲，有低压变频器、高压变频器两种。

从电源角度来讲，有单相变频器、三相变频器的区分。

从适用场合来分，有通用变频器、风机水泵专用型变频器、注塑机专用型变频器、拉丝机专用变频器、电梯专用变频器、球磨机专用变频器等等。

变频器常用的控制方式1、非智能控制方式在交流变频器中使用的非智能控制方式有V/f 协调控制、转差频率控制、矢量控制、直接转矩控制等。

（1）V/f正弦脉宽调制（SPWM）控制方式V/f控制是为了得到理想的转矩-速度特性，基于在改变电源频率进行调速的同时，又要保证电动机的磁通不变的思想而提出的，通用型变频器基本上都采用这种控制方式。

V/f控制变频器结构非常简单，但是这种变频器采用开环控制方式，不能达到较高的控制性能，而且，在低频时，必须进行转矩补偿，以改变低频转矩特性。

（2）转差频率控制转差频率控制是一种直接控制转矩的控制方式，它是在V/f控制的基础上，按照知道异步电动机的实际转速对应的电源频率，并根据希望得到的转矩来调节变频器的输出频率，就可以使电动机具有对应的输出转矩。

这种控制方式，在控制系统中需要安装速度传感器，有时还加有电流反馈，对频率和电流进行控制，因此，这是一种闭环控制方式，可以使变频器具有良好的稳。

变频器的工作原理

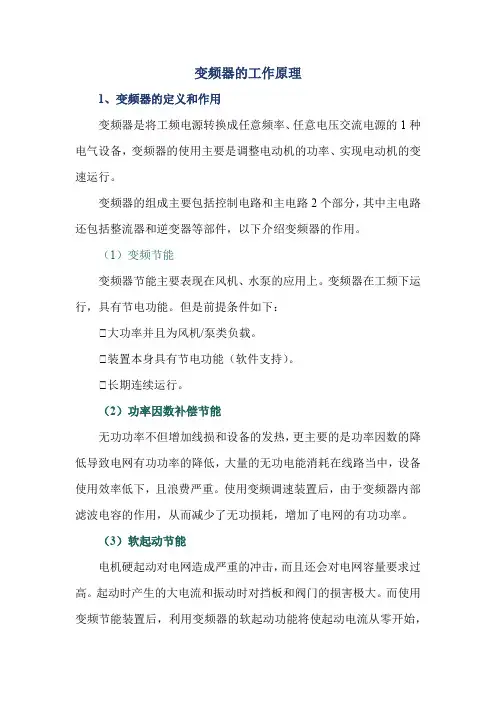

变频器的工作原理1、变频器的定义和作用变频器是将工频电源转换成任意频率、任意电压交流电源的1种电气设备，变频器的使用主要是调整电动机的功率、实现电动机的变速运行。

变频器的组成主要包括控制电路和主电路2个部分，其中主电路还包括整流器和逆变器等部件，以下介绍变频器的作用。

（1）变频节能变频器节能主要表现在风机、水泵的应用上。

变频器在工频下运行，具有节电功能。

但是前提条件如下：①大功率并且为风机/泵类负载。

①装置本身具有节电功能（软件支持）。

①长期连续运行。

（2）功率因数补偿节能无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，且浪费严重。

使用变频调速装置后，由于变频器内部滤波电容的作用，从而减少了无功损耗，增加了电网的有功功率。

（3）软起动节能电机硬起动对电网造成严重的冲击，而且还会对电网容量要求过高。

起动时产生的大电流和振动时对挡板和阀门的损害极大。

而使用变频节能装置后，利用变频器的软起动功能将使起动电流从零开始，最大值也不超过额定电流，减轻了对电网的冲击和对供电容量的要求，延长了设备和阀门的使用寿命。

2、变频器的工作原理及分类主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为2类：电压型，是将电压源的直流变换为交流的变频器，直流回路的滤波是电容；电流型，是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。

变频器由3部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。

变频器的分类方法很多，下面简单介绍几种主要的分类方法。

（1）按变换环节分类①交-交变频器交-交变频器的主要优点是没有中间环节，变换效率高，但其连续可调的频率范围较窄，输出频率一般只有额定频率的1/2以下，电网功率因素较低，主要应用于低速大功率的拖动系统。

电力电子技术-矩阵式变频器

√－23 U c)
构造输出电压时可利用的输入电压部分 c) 三相输入构造输出线电压
交流－交流变换器(4)
以相电压输出方式为例分析矩阵式交交变频电路的控制
利用对开关S11、 S12和S13的控制构造输出电压uu。
为防止输入电源短路，任何时刻只能有一个开关接通。负载一般是阻感负载，负载电流具有电流源性质，为使负载不开路，任一时刻必须有一个开关接通。
交流－交流变换器(4)
因为三组的输出联接在一起，其电源进线必须隔离，因此分别用三个变压器供电。
由于输出端中点不和负载中点相联接，所以在构成三相变频电路的六组桥式电路中，至少要有不同输出相的两组桥中的四个晶闸管同时导通才能构成回路，形成电流。
交流－交流变换器(4)
和整流电路一样，同一组桥内的两个晶闸管靠双触发脉冲保证同时导通。
既可用于异步电动机，也可用于同步电动机传动。
交流－交流变换器(4)
6.4 矩阵式变频器
简介：
是近年出现的一种新颖的变频电路。
是直接变频电路，采用的开关器件是全控型。
控制方式是斩波控制。
拓扑结构：
三相输入电压为ua、 ub和uc 三相输出电压为uu、 uv和uw
9个开关器件组成3×3矩阵，因此该电路被称为矩阵式变频电路(Matrix Converter — MC)或矩阵变换器。
公共交流母线进线三相交交变频电路（简图）
交流－交流变换器(4)
(2) 输出星形联结方式

– 三组的输出端是星形联结，电动机的三个绕组也是星形联结 – 电动机中点不和变频器中点接在一起，电动机只引出三根线即可
输出星形联结方式三相交交变频电路
a）简图
b）详图
三组的输出端是星形联结，电动机的三个绕组也是星形联结。电动机中点不和变频器中点接在一起，电动机只引出三根线即可。

矩阵式变频器原理及电气应用前景

矩阵式变频器原理及其电气应用前景【摘要】矩阵式变频器是一种新型的交- 交直接电力变换器，本文首先介绍矩阵式变频器的电路结构，然后简述两种主要的控制方法，最后通过其优点描述矩阵式变频器在电气工程领域的应用前景。

0 引言：矩阵变频器（Matrix Converter ）作为一种新型的交- 交直接电力变换器，在M.Venturini 及Huber.L 各自提出两种有效的开关控制策略后，其特点已为人们所关注。

和传统的交-直- 交以及相控式交-交变频器相比，它具有如下优点：（1）无中间直流环节，能量直接传递，传输效率高；（2）可获得正弦波的输入电流和输出电压，无低次谐波，高次谐波较少；（3）输入功率因数可任意调节，且与负载功率因数无关；（4）能量可双向传递，适合四象限运行的交流传动系统；（5）控制自由度大，与相控式交- 交变频相比，输出频率不受输入电源频率的限制。

1 矩阵式变频器拓扑结构：图1 所示为三相- 三相矩阵式变频器的电路结构。

该电路拓扑中含有9个双向开关（图2）S11〜S13, S21〜S23, S31〜S33;通过对这9个双向开关的逻辑控制，可实现对电源的电压和频率的变换，从而向负载提供幅值和频率可调的电压和电流。

即：对一组频率为的三相输入电压，通过一定的规则控制变频器中的功率开关，可以合成所需频率为的三相输出电压，，式中不同的变换矩阵的确定方法就是各种矩阵式变频器的控制策略。

2 矩阵式变频器的控制原理：2.1 基于开关函数的Venturini 法：对于图1所示的三相-三相矩阵式变频器，将S11〜S13, S21〜S23,S31〜S33这9个双向开关的逻辑控制看作一个3X3的矩阵函数，则输出相电压与输入相电压之间的关系可用式1 表示。

根据矩阵理论，满足式1，式2 的矩阵和有无穷个。

基于开关函数的Venturini 法就是指在给定输入电压函数、期望输出电压函数以及各种约束条件下，得出最优化的矩阵和，使矩阵变频器中相关的一组功率开关各自的占空比由一个连续函数或分段连续函数来表示，利用精确的数学表达式来确定开关的具体动作。

矩阵式变频电路

ji ——输入电流滞后于电压的相位角
■
第3章第9页
3.1 矩阵式变频电路
合肥
当期望的输入功率因数为1时，ji =0。把式(4-31)~式(4-34) 代入式(4-27)和式(4-29)，可得
工
业大学能
s
U om coswot
U om
c
osw
ot
2 3
U
om
c
osw
ot
4 3
U im coswit
uu
uv
uw
U om coswot
U
om
cosw
ot
2 3
U
om
cosw
ot
4 3
(4-33)
能
源研究所研
ia ib ic
I I
im im
Iim coswi
cosw
i
t
cosw
i
t
t ji
2 j 3
4 j 3
i i
(4-34)
制
式中 Uom、Iim——输出电压和输入电流的幅值；
研
(显示放大图）a)Biblioteka b)c)制
■
第3章第5页
3.1 矩阵式变频电路
合 ➢ 以相电压输出方式为例分析矩阵式交交变频电路的控
肥
制
工
利用对开关S11、 S12和S13的控制构造输出电压uu
业
– 为防止输入电源短路，任何时刻只能有一个开关接
大
通
学能源
– 负载一般是阻感负载，负载电流具有电流源性质，为使负载不开路，任一时刻必须有一个开关接通
三相输出电压为uu、 uv和uw

简单介绍几种不同的变频器控制方式--广东

简单介绍几种不同的变频器控制方式--广东前言在实际生活中，变频器(什么是变频器)有着广泛的应用，那么如何评判变频器的性能水平呢?这就不得不说到变频器的控制方式了。

因为如果变频器（变频器的工作原理）的主电路一样，逆变器件也相同，单片机位数也一样，只是控制方式不一样，其控制效果是不一样的。

所以变频器的控制方式代表着变频器的性能和水平，在工程应用中根据不同的负载及不同控制要求，合理选择变频器（变频器种类有哪些）以达到资源的最佳配置，具有重要的意义。

小编通过搜集整理资料，对几种不同的变频器控制方式作了详细的归纳总结。

几种不同的变频器控制方式变频器对电动机进行控制是根据电动机的特性参数及电动机运转要求，进行对电动机提供电压、电流、频率进行控制达到负载的要求。

目前变频器对电动机的控制方式大体可分为U/f恒定控制，转差频率控制，矢量控制，直接转矩控制，电压空间矢量(SVPWM)控制，矩阵式交—交控制方式，非线性控制等。

直接转矩控制(DTC)方式直接转矩控制在很大程度上解决了矢量控制的不足，它不是通过控制电流，磁链等量间接控制转矩，而是把转矩直接作为被控量来控制。

转矩控制的优越性在于，转矩控制是控制定子磁链，在本质上并不需要转速信息，控制上对除定子电阻外的所有电机参数变化鲁棒性良好，所引入的定子磁链观测器能很容易估算出同步速度信息，因而能方便的实现无速度传感器，这种控制被称为无速度传感器直接转矩控制。

U/f恒定控制U/f控制是在改变电动机电源频率的同时改变电动机电源的电压，使电动机磁通保持一定，在较宽的调速范围内，电动机的效率，功率因数不下降。

因为是控制电压(Voltage)与频率(Frequency)之比，称为U/f控制。

恒定U/f控制存在的主要问题是低速性能较差，转速极低时，电磁转矩无法克服较大的静摩擦力，不能恰当的调整电动机的转矩补偿和适应负载转矩的变化; 其次是无法准确的控制电动机的实际转速。

由于恒U/f变频器是转速开环控制，由异步电动机的机械特性图可知，设定值为定子频率也就是理想空载转速，而电动机的实际转速由转差率所决定，所以U/f恒定控制方式存在的稳定误差不能控制，故无法准确控制电动机的实际转速。

变频器在工业节能中的应用

变频器在工业节能中的应用作者：陈观明来源：《海峡科学》2007年第10期[摘要] 变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，其电路一般由整流、中间直流环节、逆变和控制四个部分组成。

我们现在使用的变频器主要采用交-直-交方式（VVVF变频或矢量控制变频）。

在工业控制领域, 变频调速普遍使用于各种调速系统中，为了实现能源的充分利用和生产的需要，需要对电机进行转速调节，考虑到电机的启动、运行、调速和制动的特性，系统中由PLC完成数据的采集和对变频器、电机等设备的控制任务。

现在凡是可变转速的拖动电动机都可以用变频来调速从而达到节能降耗的目的。

该文以我公司(LG麦克龙（福建）电子有限公司)供水/药品系统为例，针对影响其节能效果的情况进行分析。

[关键词] 变频器泵调速恒压供水节能据我司两条生产线统计资料，我厂现有约257台水(药品)泵（文章中全部简称为水泵）和54台风机在运行，总计年用电量可达约2000万度。

泵和风机均属于叶片式流体机械；由流体机械理论，在相似工况下，水泵、风机的流量，扬程和功率分别与其转速的一次方、二次方和三次方成正比。

如转速下降一半，其功率可下降到原来的1/8。

近几年变频调速在供水系统发展很快，但在实际应用中仍然存在着较大的盲目性，导致节能效果不尽人意。

本文针对变频器变频调速在工业水泵节能方面的一些看法。

1 变频器原理变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置，其外形及内部配线如图1、2。

我司现在使用的变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机，如图3所示。

从图3可以看到变频器主要由主电源进线回路、整流器、直流环节、逆变器、控制回路构成。

整流部分为三相桥式不可控整流器，逆变部分为IGB三相桥式逆变器，且输出为PWM波形，中间直流环节为滤波、直流储能和缓冲无功率。

变频器的工作原理和控制方式

变频器的工作原理和控制方式李治和（七台河矿业精煤集团公司运销公司，黑龙江七台河154600）摘要：介绍了变频器的工作原理和控制方式，遵循理论和实际相结合的原则，对变频器的工作原理和控制方式作了详细的对比分析。

关键词：变频器；控制方式；工作原理中图分类号：TN773文献标识码：B文章编号：1008-8725（2009）08-0046-02Working Pinciple and Control Way of InvertersLI Zhi-he（Marketing Comp.,Qitaihe Mining Industry Cleaned Coal Group Comp.,Qitaihe 154600,China ）Abstract ：The working principle and control way of inverters were introduced.Following a com －bination of theoretical and practical principles,The working principle and control way of invert －ers were contrasted in detail.Key words ：inverter;control way;working principle收稿日期：2008-12-11；修订日期：2009-05-03作者简介：李治和（1966-），男，黑龙江勃利人，电气工程师，从事电气安装与维护技术工作。

第28卷第8期2009年8期煤炭技术Coal TechnologyVol.28,No.08Aug,20090前言近年来，随着电力电子技术、微电子技术及大规模集成电路的发展，生产工艺的改进及功率半导体器件价格的降低，变频调速越来越被广泛应用于工业控制中。
