课题三_丰田卡罗拉前大灯电路的故障排除

前照灯及卡罗拉前照灯电路分析

一、前照灯的用途
用于夜间道路照明，还可利用远、近光交替变换作为夜间超车信号。
二、卡罗拉前照灯的电路图组成
蓄电池、熔丝、继电器、组合开关、远光灯、近光灯、组合仪表灯、电线
Байду номын сангаас、卡罗拉前照灯电路分析
前照灯雾灯牌照灯仪表灯顶灯工作灯转向和危险警告灯倒车灯刹车灯示廓灯尾用于夜间道路照明还可利用远近光交替变换作为夜间超车信号
前照灯及卡罗拉前照灯电路分析
复习：
1、汽车基本电路图的组成？
电源、开关、电线、用电设备和过载保护
2、汽车照明系统有哪些灯组成？
前照灯、雾灯、牌照灯、仪表灯、顶灯、工作灯、转向和危险警告灯、倒车灯、刹车灯、示廓灯、尾灯

课题三_丰田卡罗拉前大灯电路的故障排除

红 30
D X
黑/黄蓄电池
白/黑 56
E1 x
30 56
E4 56a 56b 白黄白黄
S10 S22
S21 S9
白黄
LH
LL
黄白
RL RH
棕
棕
前大灯工作电路图
1.确定故障的范围。
2.分析故障产生的可能原因有哪些？ 1. 电气元器件故障：灯泡、开关、保险丝、蓄电池等。 2. 线路故障：断路、短路、接触不良等。 3. 复合故障
1.学生每两人为1组，相互配合，一人负责操作，一人负责记录。 2.按照制定的故障排除工艺，完整规范的填写故障排除工作表。 3.故障排除工作表
五、课堂总结
1.汽车前大灯电路故障排除流程。 2.能对故障现象进行正确的原因分析，制定规范、合理的排除程序。 3.注重细节问题。
谢谢指导！
课题三丰田卡罗拉前大灯电路的故障排除
前大灯电路的故障排除方法如下：
1.观察故障现象
2.故障分析
3.制定故障排除工艺步骤
4.故障排除并验证 N
是否正常？
Y 5.故一般可运用听、看、嗅、试等基本方法，尽可能摸准故障现象。
2.前大灯故障现象要考虑下列因素： 1.故障部位、特征，哪个灯有故障？ 2.故障产生的前提条件？ 3.灯泡的亮度？ 4.是否偶发性故障？
制定故障排除工艺步骤
1.遵循的原则：由易到难，由外到内逐点排除。 2.检测点位置的确定，应具体到元器件针脚号和导线颜色。 3.要考虑检测手段和方法的运用。
故障排除并验证
注意： 1.正确规范使用万用表。 2.排除故障过程中不得破坏线路、不得自制故障。 3.禁止在通电的情况下进行电路的修复。
学生分组练习

汽车前照灯不亮故障检修(3)分析

引导问题怎样使用与维护前照灯？
前照灯光束的检查: 检查前照灯的近光束照射位置可使用屏幕检查法或检验仪检查法。检查时，场地应平整，轮胎气压正常，汽车空载（允许乘坐一名驾驶员），蓄电池电量充足，前照灯安装牢固。（1）屏幕检查法。汽车停在前照灯距幕布L （一般为10m）正前方。两前照灯应分别进行检查，盖住一侧前照灯，检查另一侧前照灯的光束明暗截止线转角或中点是否落在幕布a或b点上，左、右差不得大于 100mm，且明暗截止线应重合。如果不符合要求，则予以调整。
3.前照灯防眩目措施
（1)采用双丝灯泡前照灯通常采用双丝灯泡，一个灯丝为远光灯丝，位于反射镜的焦点，射出的光线远而亮；一个灯丝为近光灯丝，位于反射镜焦点的上方或前方，射出的光线大部分向下倾斜，且光线较弱，可防眩目。我国交通法规规定，夜间会车时，须在距对面来车150m以外互相关闭远光，使用近光。
引导问题通过查询与查找，填写车辆以下信息。
填写车辆以下信息: 车辆识别代码（VIN）生产年份 ; 车牌号码行驶里程
;
; km。
引导问题怎样规范地检查前照灯熔断丝？
卡罗拉1.6L轿车前照灯远光系统图
引导问题怎样规范地检查前照灯熔断丝？
检查
H-LP LH HI
（1）从发动机室继电器盒上拔下H-LP LH HI（左侧远光）和H-LP RH HI（右侧远光）熔断丝，检查熔断丝是否断开。如果熔断丝断开，则更换熔断丝。
引导问题前照灯的结构是怎样的？
（2）封闭式前照灯封闭式前照灯的灯丝焊在反射镜底座上，反射镜与配光镜用玻璃制成一体，反射镜表面经真空镀铝，里面充入惰性气体，形成灯芯。这种前照灯密封性好，完全避免了反射镜的污染，照明效果好，使用寿命长，但当灯丝烧断后，需要更换灯芯，成本较高。

4、项目四汽车前照灯不亮故障检修

① 照明灯由灯光开关控制，灯光开关位于一档，示宽灯、尾灯、仪表灯及牌照灯亮；二档，一档接通的灯仍发亮的同时前照灯发亮。 ② 超车灯信号常用远光灯亮灭来表示，发出此信号时不通过灯光开关，属于短时接通式。
前照分析
前照灯-电路组成
1-蓄电池； 2-门控开关；
3）检查线路：继电器插座5号（87脚）至保险丝间之导线。
4）检查线路：保险丝至A38远光灯泡之间导线。
5）检查线路：A38远光灯泡至搭铁之间导线。
两边远光灯都不亮故障检修
1）检查继电器。
2）检查组合灯开关。
3）检查电路公共部分导线：检查总保险丝至继电器插座2、3号导线。
检查继电器插座5号至保险丝之间导线。
大众车前照灯电路图分析-远光灯
（2）远光灯电路：蓄电池+——点火开关—— 车灯开关（X—56）—— 变光开关（56—近光）—— 保险丝（S9、S10）—— 近光灯（L1、L2）—— 蓄电池—
大众车前照灯电路图分析-超车灯
（3）超车灯电路：蓄电池+——变光开关（30—远光）——保险丝（ S9、S10）——远光灯—— 蓄电池—
3-室内灯；
5-示宽灯； 6-尾灯； 7-牌照灯； 8-仪表灯； 9—灯光开关；
4-室内灯手控开关；
10-变光开关；
11-远光指示灯； 12-前照灯（4灯亮远光、2灯亮近光）； 13-超车灯开关
大众车前照灯电路图分析-近光灯
（1）近光灯电路：蓄电池+——点火开关—— 车灯开关（X—56）—— 变光开关（56—近光）—— 保险丝（S21、S22）—— 近光灯（L1、L2）—— 蓄电池—
项目四
汽车前照灯不亮故障检修
朱洪明

汽车前灯故障排查与修理指南

汽车前灯故障排查与修理指南汽车前灯是车辆行驶时的重要照明设备，它不仅能提供充足的光源照亮道路，还起到警示其他车辆和行人的作用。

然而，在日常使用中，我们有时会遇到汽车前灯故障的情况，比如灯泡熄灭、灯光暗淡等。

本文将为您提供一份汽车前灯故障排查与修理的指南，帮助您解决这些问题。

1. 故障排查1.1. 灯泡熄灭当您发现汽车前灯熄灭时，首先排查灯泡是否烧坏。

您可以通过以下步骤进行检查：（1）关闭发动机并拔下车钥匙。

（2）打开车辆的引擎盖，并找到前灯灯泡。

（3）确定灯泡是否破损或烧坏。

如果灯泡黑糊糊或发黑，那么它很可能已经烧坏了。

如果灯泡熄灭，则需要更换新的灯泡。

您可以根据车辆的型号和生产年份购买适配的灯泡，并按照使用说明进行更换。

1.2. 灯光暗淡当您的汽车前灯发出暗淡的光线时，可能有以下原因：（1）灯泡老化或灰尘堵塞：长时间使用后，灯泡可能会变暗，同时在灯泡表面容易积聚灰尘。

这会导致灯光更暗。

解决方法：更换新的灯泡，并使用干净、柔软的布擦拭灯泡表面。

（2）电路问题：汽车前灯的电路连接可能松动或生锈，导致电流传输不畅。

解决方法：检查电路连接，并清除锈蚀的部分。

如果有必要，可以更换损坏的电线或连接器。

2. 修理指南2.1. 灯泡更换灯泡更换是修理汽车前灯故障最常见的方式。

根据汽车型号和生产年份的不同，更换灯泡的方法也会有所差异。

一般而言，您可以按照以下步骤进行：（1）打开车辆的引擎盖，并找到前灯灯泡。

（2）拔下灯泡连接器。

注意，有些连接器需要旋转扭动才能松开。

（3）移除烧坏的灯泡。

有些灯泡可能需要用旋转或推拉的方式来取出。

（4）将新灯泡插入并连接好灯泡连接器。

（5）关闭引擎盖，并测试新灯泡是否正常工作。

2.2. 电路修复如果灯泡更换后仍然存在故障，那么可能是由于电路问题引起的。

此时，您可以尝试以下修复方法：（1）检查电路连接是否正常，并确保电线没有断裂或损坏。

（2）清除连接器上的锈蚀或腐蚀物，以确保电流传输畅通。

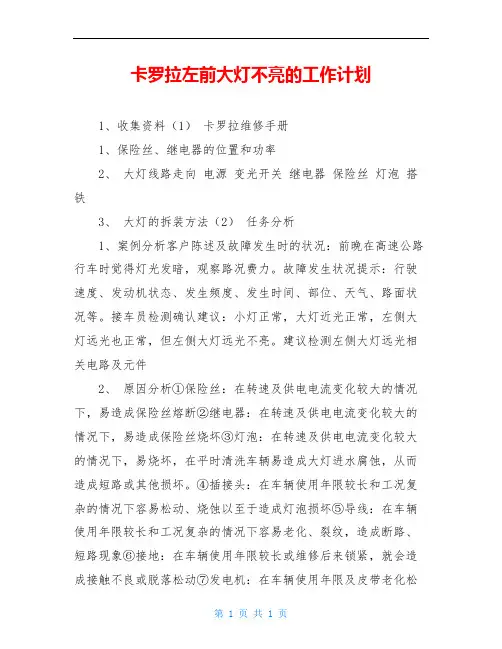

卡罗拉左前大灯不亮的工作计划

卡罗拉左前大灯不亮的工作计划1、收集资料（1）卡罗拉维修手册1、保险丝、继电器的位置和功率2、大灯线路走向电源变光开关继电器保险丝灯泡搭铁3、大灯的拆装方法（2）任务分析1、案例分析客户陈述及故障发生时的状况：前晚在高速公路行车时觉得灯光发暗，观察路况费力。

故障发生状况提示：行驶速度、发动机状态、发生频度、发生时间、部位、天气、路面状况等。

接车员检测确认建议：小灯正常，大灯近光正常，左侧大灯远光也正常，但左侧大灯远光不亮。

建议检测左侧大灯远光相关电路及元件2、原因分析①保险丝：在转速及供电电流变化较大的情况下，易造成保险丝熔断②继电器：在转速及供电电流变化较大的情况下，易造成保险丝烧坏③灯泡：在转速及供电电流变化较大的情况下，易烧坏，在平时清洗车辆易造成大灯进水腐蚀，从而造成短路或其他损坏。

④插接头：在车辆使用年限较长和工况复杂的情况下容易松动、烧蚀以至于造成灯泡损坏⑤导线：在车辆使用年限较长和工况复杂的情况下容易老化、裂纹，造成断路、短路现象⑥接地：在车辆使用年限较长或维修后来锁紧，就会造成接触不良或脱落松动⑦发电机：在车辆使用年限及皮带老化松动，容易造成发电机发电不平衡，整流器异常，输出电流变大会造成相关部件部件损坏。

3、易损件的检查方法：①保险丝目测：接脚有无松动，熔断丝有无熔断电阻：用万用表测量两接脚的阻值正常小于1欧姆，异常无穷大试灯：打开大灯开关，试灯一端搭铁，一端搭在保险丝的输入端看是否有亮，然后在检查输出端是否有亮，如果输入端亮输出端不亮，断定保险丝损坏②继电器目测：从车上取下继电器，目测四个插脚是否松动。

外加电源：从车上取下继电器，用车用电源正负极接入继电器接脚1#和2#，然后用万用表检测继电器接脚3#和5#的电阻，如果电阻为无穷大就说明继电器损坏，正常为小于一欧姆。

对换法：从车上远近光继电器对换的方法来检查继电器的好坏③灯泡目测：观察灯泡是否氧化、烧蚀，插接口是否松动。

电阻：用万用表正负表笔各接入灯泡头上的两个接脚正常阻值为1、5欧姆外加电源：用车用电源正负接入灯泡上的两插脚如果不亮就为灯泡损坏。

《汽车电气设备检修》电子教案 12.2.4前大灯保险丝检查

汽车检测与维修技术
汽车电气设备构造与维修
学习任务12：汽车照明系统构造与维修
➢ 任务导入: 某丰田汽车4S站接到一辆卡罗拉轿车，车主反映左前车灯不亮，
右前车灯工作正常。请你进行该车辆接待，为客户介绍汽车照明系统的组成、及正确使
用方法，并完成汽车照明系统初步检查，与客户完成关于灯光不亮故障的初步沟通。
11/1/2023
12.2.4前大灯保险丝检查
前大灯保险丝位置
10A H-LP LH-HI 10A H-LP RH-HI 10A H-LP LH-LO 10A H-LP RH-LO
11/1/2023
12.2.3前大灯灯泡检查
前大灯保险丝检查
搭铁
11/1/2023
谢谢பைடு நூலகம்家！
•11/1/2023
12.2.4前大灯保险丝检查 ➢学习目标:
能正确使用专用工具检查卡罗拉汽车前大灯保险丝
11/1/2023
12.2.4前大灯保险丝检查
前大灯保险丝检查将灯光开光置于大灯位置，检查保险丝10A H-LP LH-HI保险，10A
H-LP RH-HI保险, 10A H-LP LH-LO 保险， 10A H-LP RH-LO 保险丝，两端应该均有12V以上的电压。

大灯线路故障排查方案

大灯线路故障排查方案
一、问题描述
车辆大灯无法正常点亮。

二、排查步骤
1. 检查灯泡
- 逐个检查大灯灯泡，确保灯泡没有破损或烧坏。

- 如有破损或烧坏的灯泡，更换新的灯泡。

2. 检查线路连接
- 仔细检查大灯线路连接是否松动或脱落。

- 如发现连接松动或脱落，重新连接并确保牢固。

3. 检查保险丝
- 检查大灯保险丝是否烧坏。

- 如有烧坏的保险丝，更换新的保险丝。

4. 检查开关
- 检查大灯开关是否损坏。

- 如发现开关损坏，更换新的开关。

5. 检查继电器
- 检查继电器是否正常工作。

- 如继电器无响应或故障，更换新的继电器。

6. 检查线束
- 仔细检查大灯线束是否有损坏、磨损或断裂等情况。

- 如发现损坏，修复或更换新的线束。

7. 检查电瓶
- 检查电瓶的电量是否充足。

- 如电瓶电量低，充电或更换新的电瓶。

8. 其他可能原因
- 如果以上步骤无法解决问题，可能存在其他原因。

- 可考虑以上步骤外的其他故障，如车辆电路系统问题等，
建议交由专业技术人员进行检修。

三、安全注意事项
1. 在排查过程中，务必确保车辆处于停车状态，并将车辆熄火，防止发生意外。

2. 注意排查过程中的触电风险，务必戴好绝缘手套，并谨慎操作。

3. 如果无法确保安全排查，建议寻求专业技术人员的帮助。

2016年一汽丰田卡罗拉维修电路图 8.09-大灯

大灯（TFTM 制造）
(BAT) 40A H-LP-MAIN
2 1
R R-B
R
1
1 10A H-LP RH-LO
2 1
1 10A H-LP LH-LO
2 1
R R-B
1
1
5
1
H-LP 继电器
3
2
1
1
1 10A H-LP RH-HI
2 1
R
B R
R
2C LO
2B HI
高
DRL
E 1C
E 1B
E 2A
B 4A
DRLE
DIM
HRLY
29
32
30
26
22
15
51 3C
43 3A
53 3A
54 3A
35 3A
44 3C
L
B(*5)
B (*5)
P(*2) LG
B
LG(*5) B(*5)
18 AE3
LG (*5)
LG (*5)
R
R
－98－
大灯（TFTM 制造）
E36(A) 主车身 ECU
HF
HU
8A
5A
HEAD 29 A
(*2) R
V
R
低
A17(A),A29(B),A31(C) 右侧大灯总成
(*2)
W-B
W-B
W-B
W-B
V (*2) AC
－96－
*2 : 带日间行车灯 * 5 : 不带车灯自动熄灭系统
R1 Leabharlann 0A H-LP LH-HI2 1
B R
大灯（TFTM 制造）
(BAT) 10A DRL

前照灯电控系统的故障排除计划

前照灯电控系统的故障排除计划1. 检查保险丝和电路
- 检查前照灯保险丝是否熔断或松动
- 检查前照灯电路是否有断路或短路
2. 检查灯泡
- 检查前照灯灯泡是否损坏或老化
- 更换新的前照灯灯泡
3. 检查电源
- 检查电池电压是否正常
- 检查电池接线是否松动或腐蚀
4. 检查开关和接线
- 检查前照灯开关是否工作正常
- 检查开关接线是否松动或断路
5. 检查控制模块
- 检查前照灯控制模块是否工作正常
- 更新控制模块软件或更换控制模块
6. 检查传感器
- 检查前照灯自动控制传感器是否工作正常
- 清洁或更换传感器
7. 检查地线
- 检查前照灯系统的地线是否接地良好
- 清理或更换地线
8. 咨询专业人士
- 如果无法自行解决问题，请咨询专业的汽车维修技师
通过逐步排查和解决故障原因，可以有效地修复前照灯电控系统的故障。

定期维护和检查也有助于预防故障的发生。

汽车前灯无法点亮的原因及排除方法

汽车前灯无法点亮的原因及排除方法对于汽车驾驶者来说，夜间行驶是一项重要的考验，而前灯的亮度则直接影响了驾驶者的行车安全。

然而，有时我们可能会遇到前灯无法点亮的问题，这让驾驶变得困难而危险。

本文将探讨汽车前灯无法点亮的原因及排除方法，以帮助广大车主快速解决这一问题，确保行车安全。

一、汽车前灯无法点亮的常见原因1. 熔丝损坏：汽车前灯的正常工作依赖于电路系统，而熔丝则是电路保护的一部分。

当熔丝损坏时，它将切断电流，导致前灯无法点亮。

2. 灯泡烧坏：汽车前灯灯泡的寿命有限，长时间使用或者颠簸路况可能导致灯泡烧坏。

当灯泡烧坏时，前灯将无法正常点亮。

3. 电路连接问题：前灯的亮度和稳定性都与电路连接的良好程度有关。

如果电路连接存在问题，例如接触不良或腐蚀，将导致前灯无法点亮。

4. 电源故障：电源故障是导致前灯无法点亮的另一个常见原因。

电源线路损坏、电池电量不足等问题都可能导致前灯无法正常工作。

二、排除方法1. 检查熔丝：首先，打开汽车引擎盖和熔丝盒。

使用说明书找到前灯熔丝的位置，检查熔丝是否烧坏。

如果熔丝烧断，更换一个与原装熔丝电流相同的备用熔丝即可。

2. 检查灯泡：将前灯的灯泡拆下来，仔细检查是否有烧坏的迹象。

如果发现灯泡烧坏，就需要购买一个与原装灯泡规格相同的替换灯泡，并按照说明书正确安装。

3. 检查电路连接：使用万用表或电路测试仪检查电路连接，确保连接稳固且没有腐蚀。

如果发现连接不良或腐蚀，应进行修复或更换相关部件。

4. 检查电源：使用万用表或电源测试仪检查电源线路和电池的状态，确保电源正常工作。

如果发现电源线路损坏或电池电量不足，需要进行修复或更换。

5. 寻求专业帮助：如果经过上述排除方法仍然无法解决问题，建议寻求专业的汽车维修服务。

专业技师将通过诊断仪器和专业知识来准确定位故障，并采取相应的修理措施。

总结：汽车前灯无法点亮可能是由于熔丝损坏、灯泡烧坏、电路连接问题或电源故障等多种原因导致的。

在排除故障时，首先可以检查熔丝和灯泡是否正常工作，然后检查电路连接和电源状态。

前照灯控制电路的故障诊断与排除

前照灯控制电路的故障诊断与排除一、前照灯控制电路1.前照灯电路的组成前照灯控制电路主要由灯光开关、变光开关、前照灯继电器及前照灯组成。

灯光开关的形式有拉钮式、旋转式和组合式等形式。

通常采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方的转向柱上。

组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。

变光开关的作用是变换前照灯的近光和远光。

它有脚踏变光开关和组合式开关两种。

普通脚踏变光开关结构如图所示。

当用脚踏按钮时，推杆推动转轮向一个方向转动60℃，从而交替接通远、近光。

组合开关操纵杆端部旋钮置于前照灯位置，拨动操纵杆可使前照灯变光（近光与远光变换）。

（3）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。

如用灯光开关直接控制前照灯，灯光开关易烧坏，因此，在前照灯电路中设有前照灯继电器。

前照灯继电器SW端子接灯光开关，E端子搭铁，B端子接电源，L端子接变光开关。

当接通灯光开关（前照灯位置），继电器线圈通电，触点闭合，通过变光开关向前照灯供电。

2.前照灯控制电路（1）近光灯电路蓄电池电压→50A主前照灯熔丝→H-LP继电器线圈→前照灯变光开关E60的8脚→前照灯变光开关E60的11脚→E 1搭铁。

此时H-LP继电器线圈得电，其触点闭合。

蓄电池电压→50A主前照灯熔丝→H-LP继电器触点后分两路：一路经10A左前照灯近光熔丝→左侧前照灯近光灯A65→A1搭铁；另一路经10A右前照灯近光熔丝→右侧前照灯近光灯A64→A3搭铁。

此时，左、右前照灯近光灯均亮。

（2）远光灯电路当前照灯变光开关E60置于远光档、且位于头部位置时，E60的9脚与11脚导通。

蓄电池电压→50A主前照灯熔丝→调光继电器线圈→前照灯变光开关E60的9脚→前照灯变光开关E60的11脚→El搭铁。

卡罗拉故障解决方案(3篇)

第1篇一、引言丰田卡罗拉作为一款全球销量极高的车型，以其稳定的质量和可靠的性能赢得了广大消费者的青睐。

然而，在长时间的使用过程中，卡罗拉也可能出现一些故障。

本文将针对卡罗拉常见故障进行分析，并提供相应的解决方案，以帮助车主解决实际问题。

二、卡罗拉常见故障及解决方案1. 发动机故障（1）故障现象：发动机怠速不稳、加速无力、油耗增加等。

解决方案：1. 检查火花塞是否老化，若老化则更换新的火花塞；2. 检查点火线圈是否工作正常，若异常则更换点火线圈；3. 检查空气滤清器是否堵塞，若堵塞则清理或更换；4. 检查节气门是否脏污，若脏污则清洗节气门；5. 检查氧传感器是否工作正常，若异常则更换氧传感器；6. 检查燃油泵是否工作正常，若异常则更换燃油泵；7. 检查发动机电脑（ECU）是否工作正常，若异常则进行故障诊断。

（2）故障现象：发动机异响、抖动、高温等。

解决方案：1. 检查发动机轴承是否磨损，若磨损则更换轴承；2. 检查发动机冷却液是否充足，若不足则添加冷却液；3. 检查风扇皮带是否松弛，若松弛则调整或更换；4. 检查水箱散热片是否堵塞，若堵塞则清理或更换；5. 检查发动机润滑系统是否正常，若异常则添加或更换机油；6. 检查发动机支架是否松动，若松动则紧固。

2. 变速箱故障（1）故障现象：变速器异响、换挡顿挫、油耗增加等。

解决方案：1. 检查变速器油液是否充足，若不足则添加或更换；2. 检查变速器油质是否良好，若不良则更换；3. 检查变速器滤清器是否堵塞，若堵塞则清理或更换；4. 检查变速器齿轮是否磨损，若磨损则更换齿轮；5. 检查变速器控制单元（TCU）是否工作正常，若异常则进行故障诊断。

（2）故障现象：变速器漏油、烧毁等。

解决方案：1. 检查变速器密封圈是否损坏，若损坏则更换密封圈；2. 检查变速器油封是否老化，若老化则更换油封；3. 检查变速器壳体是否破损，若破损则更换壳体；4. 检查变速器冷却器是否工作正常，若异常则更换冷却器。

汽车故障排查前大灯无法点亮的原因及修复方法

汽车故障排查前大灯无法点亮的原因及修复方法一、故障现象描述当车主使用汽车时发现大灯无法正常点亮，无法提供足够的照明效果，从而影响行车安全。

本文将对大灯无法点亮的原因进行分析，并提出相应的修复方法。

二、可能原因分析1. 熔断器故障：大灯熔断器起到保护电路的作用，当大灯电路出现异常时，熔断器会自动断开电路，避免进一步损坏。

如果大灯熔断器损坏，将导致大灯无法点亮。

2. 大灯灯泡烧坏：长时间使用或者灯泡质量不佳可能导致大灯灯泡烧坏，进而导致大灯无法点亮。

可以通过查看灯泡是否黑化或者破裂来判断是否需要更换。

3. 电路连接问题：大灯电路连接不良、线路接触不良等问题也可能导致大灯无法点亮。

可以通过检查电路连接情况来判断是否存在此类问题。

4. 电路开关故障：大灯开关是控制大灯通断的关键元件，如果开关本身故障，会导致大灯无法点亮。

可以通过更换开关来解决此问题。

5. 电路线路问题：车辆长时间使用或者受损可能导致电路线路老化、破裂等问题，进而导致大灯无法点亮。

通过检查线路是否断裂、接触是否良好等方式来判断是否存在此类问题。

三、修复方法1. 检查熔断器：首先，需要查找汽车中的熔断器盒，找到对应的大灯熔断器位置。

然后，检查熔断器是否损坏，如发现熔断器断裂或灰尘较多，可更换一个新的熔断器。

2. 更换灯泡：如果熔断器正常，可以检查大灯灯泡是否破裂或黑化。

若发现灯泡损坏，需要将灯泡取下，根据车辆的型号和灯泡规格，购买合适的灯泡进行更换。

3. 检查电路连接：仔细检查大灯电路连接是否良好。

首先，断开电池的负极，然后逐一检查大灯电路连接器、继电器以及线路接头是否接触良好，如发现松动或脱落，可重新插紧或焊接连接。

4. 更换开关：如果以上步骤检查未发现问题，可以考虑更换大灯开关。

首先，根据车辆的型号找到开关位置，然后拆卸原开关，安装新开关。

确保开关安装牢固后，重新接通汽车电源进行测试。

5. 检查电路线路：如果以上方法均未解决问题，需要仔细检查大灯电路线路。

卡罗拉左前大灯不亮的维修工作计划

卡罗拉左前大灯不亮的工作计划一、收集资料（一）卡罗拉维修手册1、保险丝、继电器的位置和功率2、大灯线路走向电源变光开关继电器保险丝灯泡搭铁3、大灯的拆装方法（二）任务分析1、案例分析客户陈述及故障发生时的状况：前晚在高速公路行车时觉得灯光发暗，观察路况费力。

故障发生状况提示：行驶速度、发动机状态、发生频度、发生时间、部位、天气、路面状况等。

接车员检测确认建议：小灯正常，大灯近光正常，左侧大灯远光也正常，但左侧大灯远光不亮。

建议检测左侧大灯远光相关电路及元件2、原因分析①保险丝：在转速及供电电流变化较大的情况下，易造成保险丝熔断②继电器：在转速及供电电流变化较大的情况下，易造成保险丝烧坏③灯泡：在转速及供电电流变化较大的情况下，易烧坏，在平时清洗车辆易造成大灯进水腐蚀，从而造成短路或其他损坏。

④插接头：在车辆使用年限较长和工况复杂的情况下容易松动、烧蚀以至于造成灯泡损坏⑤导线：在车辆使用年限较长和工况复杂的情况下容易老化、裂纹，造成断路、短路现象⑥接地：在车辆使用年限较长或维修后来锁紧，就会造成接触不良或脱落松动⑦发电机：在车辆使用年限及皮带老化松动，容易造成发电机发电不平衡，整流器异常，输出电流变大会造成相关部件部件损坏。

3、易损件的检查方法：①保险丝目测：接脚有无松动，熔断丝有无熔断电阻：用万用表测量两接脚的阻值正常小于1欧姆，异常无穷大试灯：打开大灯开关，试灯一端搭铁，一端搭在保险丝的输入端看是否有亮，然后在检查输出端是否有亮，如果输入端亮输出端不亮，断定保险丝损坏②继电器目测：从车上取下继电器，目测四个插脚是否松动。

外加电源：从车上取下继电器，用车用电源正负极接入继电器接脚1#和2#，然后用万用表检测继电器接脚3#和5#的电阻，如果电阻为无穷大就说明继电器损坏，正常为小于一欧姆。

对换法：从车上远近光继电器对换的方法来检查继电器的好坏③灯泡目测：观察灯泡是否氧化、烧蚀，插接口是否松动。

电阻：用万用表正负表笔各接入灯泡头上的两个接脚正常阻值为1.5欧姆外加电源：用车用电源正负接入灯泡上的两插脚如果不亮就为灯泡损坏。

5-学习任务五--前照灯不亮的检修

（2）前照灯应具有防眩目旳功能，防止夜间会车时不使对方驾驶员眩目。
2.前照灯旳基本构造前照灯旳光学系统涉及
灯泡、反射镜和配光镜。
前照灯旳基本构造
引导问题2 前照灯旳构造是怎样旳？
（1）灯泡前照灯旳灯泡主要有白炽灯泡和卤钨灯泡两种。灯泡旳灯丝是由钨丝制成旳。
因钨丝在使用时易蒸发损耗，使灯泡旳使用寿命缩短，一般将玻璃泡中旳空气抽出，充入惰性气体或卤族元素。
前照灯常见故障有前照灯不亮、亮度降低和灯泡频繁烧坏。
1.前照灯不亮前照灯不亮涉及两侧前照灯远、近光均不亮；两侧前照灯远光或近光均不亮；
一侧前照灯远、近光均不亮；一侧前照灯远光或近光不亮；引起前照灯不亮旳主要原因有灯泡损坏、熔断丝断开、开关或继电器损坏及线路故障等。
2.前照灯亮度降低前照灯亮度不够，一般是由蓄电池电量不足或发电机及调整器故障引起旳。另
➢ 学习内容: 1.照明装置旳种类及用途；
2.前照灯旳构造与控制电路； 3.前照灯不亮旳检测什么作用？
汽车照明装置按安装位置及用途可分为车外照明装置和车内照明装置。 1.车外照明装置
车外照明装置有前照灯、雾灯、牌照灯、倒车灯等。
车外照明装置
引导问题3 新型前照灯有哪些？
2.高亮度弧光灯高亮度弧光灯由弧光灯组件、电子控制器和升压器构成。在石英管内有两个电
极，管内充有氙及微量金属（或金属卤化物）。其发出旳光色成份和日光灯非常相同，发光强度是卤钨灯泡旳2.5倍，寿命可达卤钨灯泡旳5倍，可节省40％旳电能。
高亮度弧光灯
引导问题4 前照灯是怎样控制旳？
1.前照灯旳控制部件前照灯旳控制部件涉及灯光开关、变光开关、前照灯继电器等。
（1）灯光开关灯光开关旳形式有拉钮式、旋转式和组合式等形式。一般采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方旳转向柱上。组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。

前照灯电路的故障诊断与排除说课课件

通过PPT多媒体讲解与层层提问引导，黑板板书记录连线，小组讨论的方式突出重点
重点：1、国产大众车系前照灯电路图的识读 2、根据故障现象分析故障原因
通过小组讨论，组间质疑，黑板板书记录，PPT多媒体演示，实车操作的方式突破难点
难点：1、制定工作计划 2、实施完成排故任务
二、故障树:
三、工作计划
谢谢！
就
培养学生的沟通能力以及协作学习的意识鼓励学生勇于自我展示，树立自信心培养学生研究探索的精神以及独立学习的能力
说课要点
教材分析
教学内容
教学手段
教学方法
教材处理
难点
重点
滚子链的结构特点及应用
教材处理
关键
针对岗位实际作业中的技能要求确定本课题重点
小组讨论与协作法
自主学习自学习惯自学能力积极探索
主动参与团队合作互相交流协作意识
说课要点
教材分析
教学内容
教学手段
教学方法
教学设计思路
本课题是需要学生独立完成而且有多种技术路径可以选择的综合性工作任务，基于工作过程开发理论“学校学习与企业工作相一致”的精髓，我将工作任务在特定的学习情境中展开，并依据完成该项工作任务的“工作程序”将工作对象、工具、工作方法、工作要求等生产性要素融入教学的全过程。
前照灯电路的故障诊断与排除
说课
说课要点
教材分析
教学内容
教学手段
教学方法
教材选用
教学目标
95%的学生读懂国产大众车系前照灯电路 80%的学生能建立故障分析思路完成故障树
95%的学生能根据电路图在实车上找到相应元件 80%的学生能制定工作计划并按计划完成排故任务
思

5.3知识点前照灯远近光均不亮或发光强度低的故障诊断流程

学习任务5.3前照灯远近光均不亮或发光强度低故障检修
三、左右前照灯的亮度不同
（一）故障现象
• 前照灯开关接通后，不论是远光淡一侧的双丝灯泡搭铁不良所致。 • 2．灯光暗淡的一侧灯泡插头松动或锈蚀使接触电阻增大。 • 3．灯光暗淡的一侧灯泡反射镜积有灰尘或氧化。 • 4．左右两侧灯泡的功率不同。
工作情景描述
一辆2006年产丰田卡罗拉轿车，行驶里程为120，000km，
据客户反映，把前照灯控制开关（灯光组合开关）置于
HEAD位，变光开关置于HIGH位，前照灯远/近光灯都不亮。
学习任务5.3前照灯远近光均不亮或发光强度低故障检修
学习目标
1．能借助前照灯电路图和维修资料分析前照灯远近光均不亮或发光强度低的故障原因； 2．能以小组合作方式拟定前照灯远近光均不亮或发光强度低故障检修方案和工作计划； 3．能严格执行相关技术标准规范和安全操作规程，正确使用工具与检测仪器，进行前照灯远近光均不亮或发光强度低检修作业； 4．能记录与评价前照灯远近光均不亮或发光强度低故障检修工作结果； 5．能注意工作安全，保持工作环境整洁。
学习任务5.3前照灯远近光均不亮或发光强度低故障检修
相关知识
汽车灯系的故障率较高，故障主要由两大类：一类是器件本身的故
障，另一类是线路故障。
常见故障原因主要有导线连接松动、接触不良、线路短路、断路，电源电压过高或过低，灯泡烧坏、保险丝熔断以及其它器件损坏等。汽车灯系故障在诊断时常采用试灯和万用表等仪器，借助电路图，按照由外到内、由简到繁，顺藤摸瓜的步骤和程序，诊断出故障原因，
学习任务53前照灯远近光均不亮或发光强度低故障检修汽车电器系统故障诊断与维修工作情景描述一辆2006年产丰田卡罗拉轿车行驶里程为120000km据客户反映把前照灯控制开关灯光组合开关置于head位变光开关置于high位前照灯远近光灯都不亮

前照灯电路的故障诊断与排除教学课件

四、计划与决策阶段
一、计划指导：
根据故障现象，结合原厂电路图，回答以下问题： 1、如果点火开关故障，会不会只影响近光，不影响远光？为什么？
不会。因为远近光共用控制线束连接至点火开关，受点火开关控制。 2、如果灯光开关故障，会不会只影响近光，不影响远光？为什么？不会。因为远近光共用控制线束连接至灯光开关，受灯光开关控制。 3、如果变光开关故障，会不会只影响近光，不影响远光？为什么？会。因为远近光控制线束分别连接至变光开关，受变光开关控制。
前照灯电路的故障诊断与排除
一、组织教学
• 1、查考勤 • 2、分组 • 3、分发学习资料：
学生手册、维修手册、任务工单
二、复习
1册
二、复习
2.国产大众车系电路图符号的含义？
1、序号标示符号含义：
1—连接下页电路图
2— 熔断器代号，熔断器盒第
五号位，额定电流10A
更换保险丝，重新检查更换原来的灯泡
不亮
检查变光开关近光灯输否出端56b电压是否正常
变光开关故障，更换
中央线路板输出端 C6 至 4 针插头
否
T4d间线路故障
正常
检查中央线路板输入否端A21电压是否正常
变光开关至中央线路板间线路故障
正常
检查 4 针插头 T4d/4
检查 4 针插头 T4e/4
(88-92)
1.前照灯L1和L2分别为左前照灯和右前照灯，一个灯泡内各有两组灯丝分别为远光
和近(38光-4。2)
填2保保左右右保.左一控通右d险险远前前前险写手接S前制端制过前2丝丝光照照照丝至2照学册电接单内大控SS指灯灯灯S（12灯组元部灯路9制01生示控近近远8控控远合，连远上8。灯制光光光-制制光9仪一接光。2K，受受受，，）受表端线控1

丰田卡罗拉_前照灯控制电路

2 1 IA4 1 R–B R–B
2
1 R–B
2 W–B
R–B
I3 W–B W–R G–B(* 1)
W–B
H4 Headlight RH (Low)
H2 Headlight LH (Low)
B R–W
R–W
R
W–B
71
2004 COROLLA (EWD533U)
Headlight
From Power Source System (See Page 48) * 1 : USA
1 10A HEAD LH LWR R–B 2 1
1 10A HEAD RH LWR 2 1
15
IA5 R–W (*3)
15 IA5 R–W (*2) S1 Skid Control ECU with Actuator
B J1 Junction Connector
12 PKB
1
B2 Brake Fluid Level Warning SW
From Power Source System (See Page 48) * * * * 1 : USA 2 : w/ ABS 3 : w/o ABS 4 : w/ Fog Light 1 40A HEAD MAIN 2 Combination SW R–B 1 R 1 3 HEAD Relay 2 1 R–Y R–B 5 1 R–B
L–W R–W R–B
15A TAIL
L–W
R–B
7 IH G–W 3 1 TAIL Relay 5 1 W–R G 3 G–B (* 1) 2 3 (* 1) (* 1)
R R–B 1 7 IC G–W (* 1)
1 1 10A HEAD LH UPR 2 2 1 10A HEAD RH UPR L–W 5 1 1 1 R 20 4C 2 4 IL 3 1

课题三_丰田卡罗拉前大灯电路的故障排除

前照灯及卡罗拉前照灯电路分析
