工程图学 (1)

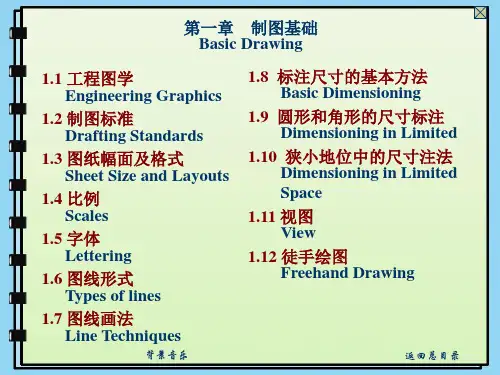

工程图学 第一章
1.8 标注尺寸的基本方法 Basic Dimensioning 1.9 圆形和角形的尺寸标注 Dimensioning in Limited 1.10 狭小地位中的尺寸注法 Dimensioning in Limited Space 1.11 视图 View 1.12 徒手绘图 Freehand Drawing
背景音乐
返回总目录
本章目录
上一页 下一页
1.5 字体 LETTERING 字体号数 (The sizes of characters)： 20，14，10， 7，5，2.5, 1.8.
字体号数是用字体的 高度 h（单位mm)来 表示的.
斜体 Italic
B型 Type B
斜体 Italic
A型 Type B
细点画线 Thin dot-and-dash line
轨迹线 Locus lines
6.3
粗点画线 Thick dot-and-dash line
有特殊要求的线或表面 的表示线 Indication of lines or surfaces with special requirements
7.1
The scale is the ratio between the dimensions of the drawing of an object and the actual dimensions.
表TABLE 1.3
注：必要时，允许选取括号中的比例。 Note: It is permissible to choose the scales shown in brackets, if necessary.
A1 A0
A3 A4
A2
背景音乐
工程图学大一知识点
工程图学大一知识点一、引言工程图学是工程学科中重要的基础课程之一，它涉及到图形学、几何学和技术绘图等方面的知识。
在工程实践中，准确表达和理解工程图纸是至关重要的，因此，掌握工程图学的基本知识是每个工程学子的必备能力。
本文将介绍工程图学大一学生需要掌握的几个重要知识点。
二、投影法1. 正交投影正交投影是一种常用的工程图学投影方法。
它将三维对象投影到不同的平面上，包括主视图、俯视图和侧视图。
在绘制正交投影图时，需要掌握视图的排列方法、线型的使用和尺寸标注等。
2. 斜投影斜投影是另一种常见的投影方法，它在表达物体形状方面具有一定的优势。
在绘制斜投影图时，需要注意选择合适的投影角度、掌握绘制斜投影图形的技巧以及线型和尺寸标注的规范。
三、图形符号1. 线型符号在工程图学中，线型是表示不同元素和形状的重要方式。
常见的线型包括实线、虚线、剖面线等。
掌握线型的使用方法和规定符号是理解工程图纸的关键。
2. 标注符号标注符号用于标示或描述工程图中的元素和尺寸。
例如，箭头表示尺寸的方向，斜线表示断面等。
学生应该熟悉不同标注符号的含义和使用方法。
四、尺寸标注尺寸标注是工程图学中非常重要的一部分，它用于表达物体的大小、形状和位置关系。
正确的尺寸标注可以有效地传达设计意图，因此，学生应该掌握尺寸标注的规则和符号。
五、视图与剖视图1. 主视图与俯视图主视图和俯视图是工程图中常见的视图类型。
主视图用于表示物体的正面、背面和侧面等视图，俯视图则用于表达物体的俯视视角。
在绘制主视图和俯视图时，需要注意视图的比例和线型的使用。
2. 剖视图剖视图用于展示物体内部结构和细节。
在绘制剖视图时，需要了解不同剖视方法的原理和应用场景。
同时，学生还应该熟悉剖视线的使用和剖面符号的标注规范。
六、三维建模与模型展示随着计算机技术的不断发展，三维建模在工程图学中起到越来越重要的作用。
学生应该学习使用三维建模软件，掌握基本的建模技巧和模型展示方法，以便更好地与现实工程实践相结合。
工程图学完整_1_制图的基本知识ppt课件
ppt精选版
38
(3) 大圆弧
当圆弧半经过大，在图纸范围内无法标 出圆心位置，按图(a)标注，若不需要标出 圆心位置如图(b)。
(a)
(b)
ppt精选版
39
（4）圆的半径
1）半径尺寸数字前加注符号“R”。 2）半径尺寸必须注在投影为圆弧的图形上 ,且尺寸线应通过圆心。 3）半圆或小于半圆的圆弧标注半径尺寸。
在图样中，除需表达零件的结构形 状外，还需标注尺寸，以确定零件的 大小。
ppt精选版
30
1.6.1 基本规则
（1）尺寸数值为零件的真实大小，与绘图比 例及绘图的准确度无关。
（2）以毫米为单位，如采用其他单位时，则 必须注明单位名称。
（3）图中所注尺寸为零件完工后的尺寸。
（4）每个尺寸一般只标注一次，并应标注在 最能清晰地反映该结构特征的视图上。
2.2.1 斜度
斜度：一直线或平面相对于另一 直线或平面的倾斜程度。
斜度= tg = H / L
a的两种作图方法：b和c
a
b
1:5
C
C
3
4
A
B
A
ppt精选版
L
C 1 BA
H
c
2
B
50
2.2.2 锥度
锥度：正圆锥底圆直径与圆锥高度之比或 正圆锥台两底圆直径之差与圆锥台高度之比。
锥度=D / L=（Dd）/ l
向注写，并尽可能避免在图示30°范围内标注尺寸
，无法避免时应引出标注。
中心线断开
Φ10
C. 尺寸数字不可被任 何图线所通过，否则必
工程图学试卷库(I)答案
《工程图学（A/B ） 》课程试卷参考答案及评分标准 第 1 页 共 5 页《工程图学（A/B ）》I 试卷答案一、作半个圆锥的水平投影，并作出圆锥面上的素线SA 、圆弧AB 和曲线BC 的水平投影和侧面投影。
（7分）评分标准：水平投影1分,每线1分.二、选择（10分）评分标准：每题5分1、已知立体的主视图和左视图，它的俯视图是（ A ）《工程图学（A/B ） 》课程试卷参考答案及评分标准 第 1 页共 5 页2、下列重合断面中，哪个是正确的？ （ D ）三、补全球体被截切后的投影。
（10分）评分标准：每线5分。
《工程图学（A/B ） 》课程试卷参考答案及评分标准 第 1 页 共 5页四、由两视图补画第三视图。
（15分）评分标准：每结构3分。
五、由两视图补画第三视图。
（15分）评分标准：每结构3分。
《 工程图学（A/B ） 》课程试卷参考答案及评分标准 第 1 页共 5 页六、已知主视图和俯视图，将左视图画成半剖视图。
（15分）评分标准：每结构3分。
七、标注尺寸(尺寸直接量取，取整数)。
（12分）评分标准：每个1分。
八、读零件图，回答问题。
（16分）评分标准：每空1分，第4题各5分。
1、该零件图的名称是主动轴，材料是 45 。
2、除主视图外，该零件图中还有一个局部放大图。
3、轴上键槽深为3mm，将它正确标注在移出断面图上，键槽长为 16 mm，宽为 5 mm。
4、补画A-A(键槽深3mm)，B-B移出断面图。
《工程图学（A/B）》课程试卷参考答案及评分标准第 1 页共 5 页。
工程图学基础习题
6-3 剖视图。
3.已知主、俯视图，选择正确旳作剖视旳左视图。 (4)
√
返回
6-3 剖视图。
4. 根据俯视图，选择正确旳作局部剖旳主视图。
答案 动画 立体 返回
6-3 剖视图。
4. 根据俯视图，选择正确旳作局部剖旳主视图。
√
√
√
√
√
返回
6-3 剖视图。
5.将主视图改画为全剖视图。
答案 动画 立体 返回
6-3 剖视图。
14.画出B-B全剖视图（用一组相交旳剖切平面剖切）。
通孔
返回
6-3 剖视图。
15.根据已知主、俯视图，画出用两个相交剖切平面剖切得到旳A-A全剖主视图。
答案 动画 立体 返回
6-3 剖视图。
15.根据已知主、俯视图，画出用两个相交剖切平面剖切得到旳A-A全剖主视图。
4. 画出A-A移出断面图。
返回
6-5 体现措施旳应用（仪器图）。
1. 用A3图纸将下面两物体旳主视图改画为半剖视图，小孔取局部剖，并补画全剖旳 2. 左视图。 （1）
答案 动画 立体 返回
6-5 体现措施旳应用（仪器图）。
1. 用A3图纸将下面两物体旳主视图改画为半剖视图，小孔取局部剖，并补画全剖旳 2. 左视图。 （1）
答案 动画 立体 返回
6-3 剖视图。
5.将主视图改画为全剖视图。
返回
6-3 剖视图。
6. 作出全剖旳左视图。
答案 动画 立体 返回
6-3 剖视图。
6. 作出全剖旳左视图。
返回
6-3 剖视图。
返回
6-3 剖视图。
7. 作出全剖旳主视图。
答案 动画 立体 返回
工程图学第1讲 制图基本知识与技能1
（3）弧长的标注
标注弧长时，应在数字的左前方加注符号“⌒”， 同时尺寸界线应平行于该弧所对圆心角的角平分线。但 当弧度较大时，可沿径向引出。
上一页 下一页 返回目录
工 程 图学 基础
（4）球面的标注
Sφ20
标注球面的直径或半径时，应在符号中φ或R前加 注符号S，在不致引起误解时，允许省略S。
上一页
工 程 图学 基础
不同比例绘制的同一图形
1:1 2:1
1:2
不论采用何种比例绘图，都应按机件的实际大小标注尺寸。
工 程 图学 基础
1.1.3 字体（GB/T14691－1993）
字体的总要求：
字体工整 笔画清楚 间隔均匀 排列整齐
字体的号数：
即字体的高度h，1.8，2.5，3.5，5，7， 10，14，20mm。
上一页 下一页 返回目录
15
d
工 程 图学 基础
小尺寸的标注
5
3
3 3
4
2 3 3 4 2 3 3
没有足够地位时，箭头可以画在尺寸界线的外面， 也可以用小圆点代替箭头，尺寸数字可以写在外面或引 出标注。
上一页 下一页 返回目录
工 程 图学 基础
（2）尺寸界线
从交点引出
必要时可倾斜
尺寸界线超出箭头2～5mm
放大比例 可使用 4:1 4 ×10n:1
1:2 优先使用 1:2 ×10n
缩小比例 可使用
1:5 1:5 ×10n
1:10 1:1 ×10n
1:4 1:4 ×10n
1:1.5 1:2.5 1:3 1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n
比例是图中图形与实物相应要素的线性尺寸之比。
工程图学 第一章 制图的基本知识
图1－8 画多种角度
1.2 绘图工具和仪器的使用方法
1.2.2 比例尺
1:1图1－9 比例尺Fra bibliotek140
00 0 150
1 m
2
130
3
4
5
1.2 绘图工具和仪器的使用方法
1.2.3 圆规和分规
(a) 针脚应比铅芯稍长
(b) 画较大圆时,应使圆规两脚垂直纸面
(a) 针尖应对齐
(b) 等分线段
图1－10
1.1 尺规制图和CAD制图规范
1.1.3 字体
长仿宋体（GB/T 14691） 字体端正、笔画清楚、排列整齐、间隔均匀 数字和字母一般为斜体
123 ABC
1.1 尺规制图和CAD制图规范
代码No. 基本线形 名称
实线 虚线 间隔画线 点画线 双点画线 三点画线 点线 长画短画线 长画双短画线 画点线 双画单点线 画双点线 双画双点线 画三点线 双画三点线
1.1 尺规制图和CAD制图规范
４. 附加符号 （１）对中符号 （２）图幅分区 （３）米制参考分度 （４）剪切符号 （５）方向符号
图1-2 图幅对中符号和分区格式
图1－3 剪切符号
1.1 尺规制图和CAD制图规范
1.1.2 比例(GB/T 14690—1993)
比例是指图样中的图形与其实物相应要素的线 性尺寸之比。 绘制同一机件的各个视图应采用相同的比例， 并在标题栏的比例一栏中填写。当某个视图需采用 不同比例时，则必须另行标注。
锥度画法
1.3 几何作图
1.3.3 椭圆的画法
图1－20 同心圆法作椭圆
图1－21 四心近似作椭圆
1.4
1.4.1
平面图形的尺寸注法和线段分析
现代工程图学习题集第版(一)
现代工程图学习题集第版(一)《现代工程图学习题集》是一本深入浅出的工程制图入门教材。
它系统性地介绍了工程绘图相关的概念、标准、理论和实践，并配以大量生动的案例和练习题。
本文将从以下三个方面评价该书：1）对工程图学习的帮助；2）教材内容和结构；3）书籍特色和亮点。
首先谈谈本书对工程图学习的帮助。
该书从基础知识入手，逐渐深入，不仅涵盖了平面图、立体图、三维建模等多种绘图方式，还介绍了根据不同情况选用不同视图、投影方式的技巧和策略。
此外，该书还涉及到实际工程设计和制造中常见的符号、表达方式、标准等，让读者系统地掌握了工程绘图的基本要领。
对于初学者而言，这个过程可能会较为困难和耗时，但是，通过完成书籍中的练习题，读者可以逐渐加深对工程图学习的理解和掌握。
其次，针对本书的内容和结构，它无疑是非常精细和清晰的。
教材将不同的绘图技巧和概念分为若干个章节，每个章节都介绍了一种绘图方式或某个主题的相关知识，而且每章都带有相关的实例和题目，方便读者理解和巩固知识。
教材还注意到了读者的前置知识，每一部分都遵循一个严密的逻辑顺序。
例如，在平面图设计中，教材首先介绍了基本的图形学和几何学知识，以便理解坐标轴、区域、图形、线段等基本概念。
随后，它引领读者掌握制图方法论，如图形表达、尺度和比例的概念，并且逐步增加了难度和幅度，从单线图到邻接图和网络图。
最后，要谈论一下教材本身的特点和亮点。
首先，该书在图像设计和视觉样式上使用了现代科技的手段，使用大量的图表、有机的颜色和界面设计等，给读者提供了一个前所未有的视觉体验。
其次，该书中的案例和练习题都是实际的几何情景和构成问题，这些问题的极端贴近实际生活，使读者很好地理解了图像设计工作和技巧，并且可以反思设计决策和局限性。
最后，该书采用了自然而然的讲解语气，将困难的知识点用“人话”来表达，便于读者理解和记忆，而且这种形式的讲解还可以在很大程度上激发读者的学习兴趣和动力。
以上就是对《现代工程图学习题集》的评价和介绍。
《工程图学基础习题集》答案(第一章)
1.7 按图示尺寸，在空白处用1:1的比例画出平面图形。 （1）
第五步：作连接圆弧R25
1.7 按图示尺寸，在空白处用1:1的比例画出平面图形。 第六步：检查、加深图线
1.7 按图示尺寸，在空白处用1:1的比例画出平面图形。 （2）
第一步：先画已知线段
1.7 按图示尺寸，在空白处用1:1的比例画出平面图形。 （2）
（3）作圆的内接正七边形 3于HCG.、、、作直2A水于MH.DG出B5径1以平M、为、并.C七A;B直连E半F延B、等;、为径的顺径M长分DB圆1对次延画交、直、、称心连长弧外径EFM关接点、线圆交，A3B、
于C、D、E
1.5 在指定位置按1:1的比例画出给定图形。 （1）
1.5 在指定位置按1:1的比例画出给定图形。 （2）
第二步：作连接圆弧R40的圆心和切点
1.7 按图示尺寸，在空白处用1:1的比例画出平面图形。 （2）
第三步：作连接圆弧R40
1.7 按图示尺寸，在空白处用1:1的比例画出平面图形。 （2）
第四步：作中间线段R64的圆心和切点
1.7 按图示尺寸，在空白处用1:1的比例画出平面图形。 （2）
第五步：作中间线段R64
1.6 作椭圆，长轴70mm,短轴46mm。
1心弧于心弧2长并03LK心半连..的.J作连与与，，作、、E连，，径心对点AAAOOC短出接MJ分称画线FCCECCA,M轴、M的交再别为，为点、的圆上、K于L于垂以半半以LM延以、弧，为J、MFA直J径径长两COK点、为圆至得K、L为为作平作线点、J圆圆交圆圆分对两线圆点交心， 椭圆
1.先作已知线段
1-8 绘制下面的平面图形，并标注尺寸。 (1)
2.后作连接线段
工程图学大一知识点速通
工程图学大一知识点速通工程图学是工科学生必修的一门课程，它是技术人员进行设计、制造和施工等工作的重要工具和手段。
本文将带你快速了解工程图学的大一知识点，帮助你更好地理解和应用这门课程。
1. 工程图学的基本概念工程图学是一门以几何图形和符号为基础，用于传达和表达工程设计和制造意图的学科。
它包括技术绘图、工程制图等内容，是工程师和设计师必备的技能之一。
2. 技术绘图的分类技术绘图主要分为三类：机械绘图、建筑绘图和电气绘图。
机械绘图涉及机械零件的图纸绘制，建筑绘图用于建筑设计和施工图的制作，而电气绘图则用于电气系统的设计和布线。
3. 常用的工程图学工具工程图学用到了各种工具和设备，其中包括绘图仪、曲线板、铅笔、直尺、量角器、刻度尺等。
这些工具的选择和使用对于绘制准确的工程图具有重要作用。
4. 坐标系和坐标转换坐标系是工程图学中的重要概念，用于确定和描述物体在平面或空间中的位置和方向。
坐标转换是指将一个坐标系中的点的坐标换算到另一个坐标系中的过程，常用的方法有平移、旋转和缩放等。
5. 投影方法投影是将三维物体的形状和大小投影到二维平面上的过程。
常用的投影方法有平行投影和透视投影两种，平行投影适用于工程制图，而透视投影则主要用于美术和建筑设计等领域。
6. 工程图的几何要素工程图中的几何要素包括点、直线、曲线、圆、椭圆、曲面等。
几何要素的正确绘制和描述是保证工程图准确性的关键。
7. 尺寸和公差工程图中的尺寸和公差用于确定物体的大小和形状，以确保制造和装配的精确度。
尺寸一般包括线性尺寸、角度尺寸和曲线尺寸等。
8. 剖视图剖视图是将物体沿着特定的剖面切割，并展示其内部结构和细节的一种图形表达方式。
剖视图的绘制需要掌握剖面的选择和表达方法。
9. 加工符号和表面粗糙度加工符号用于表示零件的加工要求和方法，而表面粗糙度则用于描述零件表面的光洁度。
了解和应用加工符号和表面粗糙度是进行制造和加工的必备知识。
10. 工程图的规范和标准工程图的绘制需要符合一定的规范和标准，如ISO、ANSI等。
工程图学习题答案一.ppt
k
l
(3) 作一直线平行于AB,与CD、EF均相交。
′ ′
′
′
′
(2) 过点A作一直线，使其平行于直线DE；作直线AC与直线 DE相交，其交点距H面为20mm。
′
c
′ ′
c
(4) 作∠ABC的等分角线。
′
′
′
181h，
第二章 点、直线和平面
2-18 过点A作线段与CD相交于B,且使AB实长为30mm。 2-19 判别AB与BC是否垂直。
第三章 直线与平面、平面与平面的相对位置
3-5 △ABC平行于△DEF，点M属于△ABC，作出其正面投影。 3-6 判别已知两平面是否平行。
a
′
c ′ ′
b
′
′ ′
′
′
′
′
′
181h，
第三章 直线与平面、平面与平面的相对位置
3-7 求直线与平面的交点，并判别可见性。
3-8 求两平面的交线，并判别可见性。
3-19 求平行两直线AB、CD间的距离。
（1）
′ ′
′ ′
′ ′
3-20 完成下题。
已知点S，直线AB、CD的投影，试过S作一条直线 SK1K2 分别与直线 AB、CD相交于K 1、K 2 点。
′
k′2
′
k1′
′
′ ′
′
′
k2
k1
（2）
181h，
第三章 直线与平面、平面与平面的相对位置
3-21 以线段AB为底作等腰三角形，使定点C属于直线MN。3-22 以点A为顶点作等边 ABC，使底边BC属于直线MN。
3-28 在直线MN上确定一点K,使其与两平行直线AB、 CD等距。
计算机工程图学1 教学大纲
计算机工程图学1一、课程说明课程编号：110301X10课程名称（中/英文）：计算机工程图学（1）/ Computer Engineering Graphics （1）课程性质：学科教育课程/学科基础课学分：40/2.5先修课程：无适应专业：交通设备与控制工程参考教材：1. 大连理工大学工程图学教研室. 《画法几何学》（第七版）及《画法几何习题集》（第五版）. 高等教育出版社，20112. 大连理工大学工程图学教研室. 《机械制图》（第六版）及《机械制图习题集》（第五版）. 高等教育出版社，2013二、课程在培养方案中的地位、目的本课程是交通设备运输工程专业的必修的主干技术基础课程。
它研究绘制和阅读工程图样的原理和方法，为进一步学习课程设计类和工程实践类后续课程提高必备的基本技能，在工程科学的人才培养体系中占有重要地位。
本课程的目的在于通过学习正投影法的基本原理及其应用，培养空间逻辑思维和形象思维能力，培养绘制和阅读机械图样的能力以及利用计算机绘图的能力。
此外，在教学过程中还必须有意识地培养自主学习能力、利用所学知识分析问题和解决问题的能力、积极进行创新思维的训练，以及培养认真负责的工作态度和严谨细致的工作作风。
三、课程的基本要求学生学完本课程后，应达到以下要求：1、掌握工程形体的描述与正投影的基本理论、方法和应用；2、掌握三维形状与二维图形之间的一一映射规律；投影法和制图国家标准。
3、能正确使用绘图仪器和计算机绘制机械图样，掌握徒手绘图的技能，有较强的徒手绘图能力。
4、掌握计算机绘图技术，能绘制中等复杂程度的二维图形和三维立体图。
四、教学内容、重点难点及教学设计注：实践包括实验、上机等。
五、考核方式及成绩评定《计算机工程图学1》大一上期开课，为考试课程，其考核内容、考核方式六、大纲主撰人：大纲审核人：。
《工程图学》课件
目录
• 工程图学概述 • 工程图学基础知识 • 标准件与常用件的表达 • 工程图样的绘制与阅读 • 工程图学的实践应用
01
工程图学概述
工程图学的定义与特点
定义
工程图学是一门研究工程与产品信 息表达、交流与传递的科学技术， 旨在通过图形和符号等手段，清晰 、准确地传递设计意图和制造要求
05
工程图学的实践应用
计算机绘图软件的应用
AutoCAD软件
用于绘制二维和三维工程图，具有强大的绘图和编辑功能，广泛 应用于机械、建筑、电子等领域。
SolidWorks软件
用于建立三维模型，进行工程分析和优化，适用于复杂机械系统设 计。
SketchUp软件
适用于建筑、景观、室内设计等领域，可快速建立三维模型，进行 方案推敲和表现。
物体在投影面上的正投影，形 成视图。
03
视图间的关系
主视图、俯视图、左视图等， 各视图间的投影关系。
几何要素的投影
03
点的投影
线的投影
平面的投影
点在投影面上的正投影，确定点的三维空 间位置。
线在投影面上的正投影，线的空间位置和 投影特性。
平面在投影面上的正投影，平面的空间位 置和投影特性。
组合体的视图
工程图样的绘制实例分析
机械零件图绘制
分析机械零件的尺寸、公差、材 料等技术要求，掌握绘制视图、 剖视图、局部放大图等表达方法 。
建筑图纸绘制
了解建筑图纸的组成和表达方式 ，掌握建筑平面图、立面图、剖 面图的绘制技巧。
工程图学的实践项目指导
实践项目一
根据给定的机械零件或建 筑项目，进行工程图绘制 和标注。
03
工业革命时期
工程图学1--制图基本知识与技能
3.3 圆弧连接（图1-28）
工 程 图 学
3.3.1 用圆弧连接两已知直线（图1-29）
工 程 图 学
3.3.2 用圆弧连接两已知圆弧 1）外接（图1-30）
工 程 图 学
2）内接（图1-31a） 3）混合连接（图1-31b）
工 程 图 学
3.3.3 用圆弧连接一已知直线和一已知圆弧（图1-32）
表1-5
工 程 图 学
工
程
图
图1-22
学
序号 代码
2 01.1
3
4
01.2
线型
波浪线
一般应用
表1-5
断裂处边界线，视图与剖视图的分界线（图122c、f、r），中断线（图1-22z）
双折线 粗实线
断裂处边界线，视图与剖视图的分界线（图122v）中断线（图1-22z）
1.可见轮廓线、剖面轮廓线
2.相贯线
2.4.1 线型及其应用（表1-5、图1-22）
序号 代码
1
01.1
线型
细实线
一般应用
1.过渡线（图1-22a） 2.尺寸线、尺寸界线 3.指引线（图1-22c） 4.剖面线（图1-22i） 5.短中心线（图1-22d） 6.范围线（图1-22f） 7.辅助线（图1-22i） 8.网格线（图1-22k）
表1-6
图例
正
误
工 程 图 学
3 常用几何图形画法
3.1 等分直线段（图1-23 ）
工 程 图 学
3.2 等分圆作正多边形
3.2.1 六等分圆周作正六边形（图1-24、图1-25）
工 程 图 学
工 程 图 学
3.2.2 五等分圆周作正五边形（图1-26） 3.2.3 任意等分圆周作任意正多边形（图1-27）
工程图学__南京航空航天大学(8)--第一学期期末考试样卷四标准答案
2． 过点 K 作线段 CD 与直线 AB 平行，CD=45mm，且 D 点与 A、B 两点等距（15 分）。
平行线：1 分 法面：5 分 求交点：5 分 直角三角形：2 分 加粗：1 分
共4 页 第2页
3．根据立体的主、俯视图，① 徒手绘制正等测图（10 分）； ② 画左视图（10 分）。
3分 3分 4分
4．用换面法作一边长为 25mm 的等边△ABC，使其与二交叉直线 DE、FG 等距，且使 AB//FG， A 点距 H 面为 10mm（15 分）。
垂线：3 分 中垂面：3 分 距离线：3 分 实形：3 分 返回：3 分
共4 页 第3页
5．已知立体的侧面投影，完成正面投影和水平投影（10 分）。
每线 1 分
6．已知主视图和俯视图，画出左视图（10 分）。 2分
2页 第4页
7．已知主视图和俯视图，画出左视图（10 分）。 2分 2分 1分 1分 1分
1分 1分
1分
8．已知主视图和俯视图，画出左视图（10 分）。
底板：2 分 圆柱：1 分 筋板：1 分 圆柱内挖切的三形体： 各2分
南京航空航天大学
共 4页 第1页
二 OO 四～二 00 五学年 第 1 学期
课程名称：《工程图学（Ⅰ）》A 卷
参考答案及评分标准
命题教师：刘苏
试卷代号:
1． 过直线 CD 上一点 K，作直线 KL 直线与直线 AB 平行（10 分）。
平行交叉：扣 2 分 倾斜相交：扣 5 分 倾斜交叉：扣 5 分 倾斜：扣 10 分
大一工程图学知识点丁一
大一工程图学知识点丁一在大一工程类专业中，学习工程图学是一项必修的课程。
工程图学是通过绘制和解读工程图纸，来表达和交流工程设计的重要技能。
本文将为大一学生介绍几个工程图学的基础知识点。
一、投影法在绘制工程图纸时，一种常用的方法是使用投影法。
投影法是通过将三维物体的形状投射到二维平面上，来表达其形状和尺寸的一种方法。
常见的投影法有正交投影和斜投影两种。
1. 正交投影正交投影是指将三维物体的各个面分别以垂直于投影平面的直线投射到平行于投影平面的投影面上。
常见的正交投影有主视图、俯视图和侧视图。
- 主视图主视图是指将物体的正面、左侧面和顶面分别投影到三个相互垂直的投影面上。
通常用前、左、顶来表示。
- 俯视图俯视图是指将物体的上方视角向下投射到投影面上，其形状与平面图一致，能够直观地展示物体的形状和尺寸关系。
- 侧视图侧视图是指将物体的侧面向投影面上投射，与主视图相对，能够展示物体的侧面形状。
2. 斜投影斜投影是指将三维物体的各个面以某一特定角度倾斜地投射到平行于投影平面的投影面上。
斜投影能够更直观地展示物体的外观，但在表达尺寸和比例上不如正交投影准确。
二、常用符号和标注在工程图纸中，为了标示物体的形状和尺寸，常常使用各种符号和标注。
以下是几个常用的符号和标注方式。
1. 线型符号不同类型的线段在工程图纸中有不同的含义，常见的线型包括实线、虚线、点线等。
实线用于表示物体的边界和轮廓，虚线常用于表示隐藏部分或辅助构件，点线用于表示尺寸标注或标线。
2. 标尺和尺寸标注标尺是用于表示长度和尺寸的工具，在工程图上常用于标示物体的实际大小。
尺寸标注是指通过标注线段的长度或尺寸，来表达物体的具体尺寸和比例关系。
常见的尺寸标注方式有直线标注、基准线标注和链式标注等。
3. 剖视符号在工程图纸中，为了展示物体的内部构造和细节，常常使用剖视符号。
剖视符号是一种用来表示物体剖切部分的图形符号，常用于示意剖视面和方向。
三、投影视图与绘图规范在绘制工程图纸时，需要遵循一些绘图规范和约定，以确保图纸的准确性和可读性。
大一工程图学基础知识点
大一工程图学基础知识点工程图学是对工程图的解读和理解的学科，是工程师必备的基础知识之一。
它包括了图形符号的使用、图形绘制的基本方法和原理等内容。
在大一的学习过程中，我们需要掌握一些基础的工程图学知识，本文将为大家介绍一些重要的基础知识点。
一、工程图类型工程图可以分为以下几种类型：1. 概念性图：用于展示设计想法或理念的图纸，通常是手绘的草图。
2. 平面图：用于展示工程项目的平面布局，如建筑物的平面布局图。
3. 剖视图：用于展示物体内部结构的图纸，通过剖切物体并展示其内部细节。
4. 细部图：用于展示物体特定部分的详细图纸，例如机械零件的细节图。
二、坐标系在工程图中，常用的坐标系有直角坐标系和极坐标系。
直角坐标系由x、y、z三个轴组成，用来表示物体的位置和方向。
极坐标系由径向和角度两个参数组成，适用于描述圆形和循环形物体。
三、图形符号工程图中有许多常用的符号，用于表示不同的元素和特征。
以下是一些常见的图形符号：1. 线型符号：用不同的线型表示物体的轮廓和细节，如实线、虚线、点线等。
2. 尺寸符号：用于标示物体的尺寸大小，包括直线尺寸和角度尺寸。
3. 符号符号：用于表示特定物体或特定功能的图形符号，如电气符号、液压符号等。
4. 标注符号：用于标记图纸中的各个要素，如标注名称、编号等。
四、投影方法在绘制工程图时，常用的投影方法有正投影和斜投影。
正投影是将物体投影到投影面上，形成平行于物体形状的图像。
斜投影是将物体投影到斜投影面上，形成与物体形状一致的图像。
五、视图视图是工程图中的一个重要部分，用于展示物体的外观和结构。
常见的视图包括正视图、侧视图、俯视图等。
正视图是从正面观察物体得到的视图，侧视图是从侧面观察物体得到的视图，俯视图是从上方观察物体得到的视图。
六、图纸尺寸工程图的尺寸通常使用标准尺寸，如A0、A1、A2等。
A0尺寸是最大的图纸尺寸，A1是A0的一半，A2是A1的一半，以此类推。
在绘制工程图时，应该选择适当的图纸尺寸，以确保绘图的准确性和清晰度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
【单选题】(2分)
已知立体的正面投影和侧面投影，选择正确的水平投影（）
A.
B.
正确
5
【单选题】(2分)
已知立体的水平投影和正面投影，选择正确的侧面投影（）
A.
B.
正确
查看答案解析
∙
∙2分
6
【单选题】(2分)
已知立体的水平投影和正面投影，选择正确的侧面投影（）
A.
a
B.
b
正确
查看答案解析
∙
∙2分
7
【单选题】(2分)
已知立体的水平投影和正面投影，选择正确的侧面投影（）
A.
B.
正确
查看答案解析
∙
∙2分
8
【单选题】(2分)
已知圆球穿孔的正面投影，正确的水平投影图是（）
A.
a
B.
b
C.
c
D.
d
正确
查看答案解析
∙
∙2分
9
【单选题】(2分)
下列物体投影正确的是（）
A.
a
B.
b
C.
c
D.
d
正确
查看答案解析
∙
∙2分
10
【单选题】(2分)
已知立体的正面投影和水平投影，正确的侧面投影图是（）
A.
a
B.
b
C.
c
D.
d
正确
查看答案解析
∙
∙2分
11
【单选题】(2分)
已知立体的水平投影和正面投影，选择正确的侧面投影（）
A.
a
B.
b
正确
第四单元
1
【单选题】(2分)
已知立体的水平投影，正确的正面投影是（）
A.
B.
C.
D.
正确
查看答案解析
∙
∙2分
2
【单选题】(2分)
下面尺寸的正确注法为（）
A.
a
B.
b
C.
c
D.
d
正确
查看答案解析
∙
∙2分
3
【单选题】(2分)
已知立体的正面投影和水平投影，正确的侧面投影是（）
A.
B.
C.
正确
查看答案解析
∙
∙2分
4
【单选题】(2分)
该组合体的尺寸标注中共缺少（）尺寸。
A.
2个
B.
3个
C.
4个
正确
查看答案解析
∙
∙2分
5
【单选题】(2分)
已知立体的正面投影和侧面投影，正确的水平投影是（）
A.
B.
C.
正确
第五单元
1
【单选题】(2分)
全剖视图和半剖视图-选择正确的主视图
A.
NONE
B.
(1)
C.
(2)
D.
(3)
正确
查看答案解析
∙
∙2分
2
【单选题】(2分)
请选择正确的主视图
A.
NONE
B.
(1)
C.
(2)
D.
(3)
正确
查看答案解析∙
∙2分
3
【单选题】(2分)
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
4
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
5
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
8
【单选题】(2分)
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
9
【单选题】(2分)
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
10
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
局部剖视-选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的俯视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
14
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
15
选择正确的主视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的局部剖视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的局部剖视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
18
【单选题】(2分)
选择正确的局部剖视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
19
【单选题】(2分)
选择正确的局部剖视图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
20
【单选题】(2分)
断面图-选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
21
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
27
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析∙
∙2分
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
查看答案解析
∙
∙2分
断面图-选择正确的断面图
A.
none
B.
1
C.
2
D.
3
正确
第六单元
2
【单选题】(2分)
下图中双头螺柱连接画法错误数量是
A. 4
B. 5
C. 6
D.
7
E.
8
正确
查看答案解析
∙
∙2分
3
【单选题】(2分)
下图中螺钉连接画法错误数量是。
