风力发电机叶片设计分析

合集下载

水平轴风力发电机叶片结构设计与优化

水平轴风力发电机叶片结构设计与优化

水平轴风力发电机叶片结构设计与优化引言水平轴风力发电机作为一种可再生能源发电设备,近年来受到了广泛关注和应用。

而叶片作为水平轴风力发电机的核心组成部分,其结构设计和优化对于提高发电效率和性能至关重要。

本文将探讨水平轴风力发电机叶片结构设计与优化的相关问题,旨在为该领域的研究者和工程师提供一些有益的指导和思路。

叶片设计原则水平轴风力发电机的叶片设计需要考虑多个因素,包括气流特性、风速、轴转速等。

首先,叶片的形状和尺寸应该能够最大程度地捕捉风力,并将其转化为机械能。

其次,叶片应该具备一定的强度和刚度,以抵抗外界风力的作用。

最后,叶片的设计还应该考虑制造成本和可维护性。

叶片结构优化方法在水平轴风力发电机叶片的结构优化过程中,采用计算机辅助工程(CAE)方法可以显著提高效率和准确性。

常见的CAE方法包括有限元分析、计算流体力学、参数化设计等。

有限元分析是一种基于数值计算的方法,通过将叶片分割成有限数量的小元素,对其进行力学和流体力学分析。

这种方法可以帮助工程师评估叶片的应力和变形情况,并根据结果进行结构调整。

通过优化有限元模型,可以使叶片更加均匀地承受载荷,从而提高其强度和稳定性。

计算流体力学方法可以模拟风力对叶片的作用,预测叶片的气动性能。

通过对流场的数值模拟,可以研究叶片在不同风速和攻角下的气动特性,进而优化叶片的形状和构造。

此外,计算流体力学方法还可以预测叶片的阻力和升力系数,以更好地预测水平轴风力发电机系统的性能。

参数化设计是一种基于数学模型的设计方法,通过定义一组变量和参数,对叶片的形状和结构进行系统地优化。

这种方法可以帮助工程师在设计的过程中快速评估多个设计方案,并根据预先设定的优化目标选择最佳方案。

参数化设计方法的优势在于能够显著减少设计和优化的时间成本,提高设计效率。

结论水平轴风力发电机叶片的结构设计和优化是提高发电效率和性能的关键。

合理的叶片设计应考虑气流特性、风速、轴转速等多个因素,并采用计算机辅助工程方法进行优化。

风力发电机的叶片设计方法研究(全面)

风力发电机的叶片设计方法研究(全面)

a c c i d e n c e d e s i g n , T h e s e w a y s h a v e o w n t e c h n o l o g y p o i n t s a n d d i s a d v a n t a g e , I n t h i s p a p e r s t e r s s l y d i s c u s s t h e m o m e n t u m - e l e m e n t t h e o yw r a y , t h i s w a y w a s d e v e l o p e d i n t h e b a s i c o f t h e t w o a h e a d w a y s , a n d i t o v e r c o m e t h e i r d e f e c t . I t a l s o u s e e l e m e n t t h e o yt r o d e lw a i t h v a n e d e s i g n . I n t h e v a n e d e s i g n i n g a n d a e r o d y n a m i c lc a h a r a c t e r i s t i c c a l c u l a t i n g t h e y b o t h r e l a t e w i t h i n t e r v e n e g e n e , s o t h e k e y s t o n e i s t o c a r r y t h r o u g h t h e i n t e r v e n e g e n e i n t w o c a s e , t h e r e o u t t o d o t h e v a n e d e s i g n a n d a e r o d y n a m i c a l c h a r a c t e r i s t i c c l a c u l a t i n g .

风力发电机叶片设计—

风力发电机叶片设计—

风力发电机叶片的设计经济、能源与环境的协调发展是实现国家现代化目标的必要条件。

随着全世界气候变暖与化石能源的不断消耗及其对环境的影响问题,其他能源的开发愈来愈受到重视,如核能、地热能、风能、水能等新能源及生物质能、氢能的二次能源的开发应用也日趋发展起来。

而在这些新兴的能源种类中,核能的核废料处置相当困难,而且其日污染相较火电厂更为严重,同时需要相当周密的监管控制能力以避免其泄露而产生不可估量的破坏,国际上这些例子也是相当多的。

而地热能的开发必将要依赖与高科技,在现今对地热开发利用还不完善的现状下,更是难以做到,而且其开发对地表的影响也相当大。

而风能则作为太阳能的转换形式之一,它是取之不尽、用之不竭的清洁可再生能源,不产生任何有害气体和废料,不污染环境。

海上,陆地可利用开发的可达2×1010kW,远远高于地球水能的利用,风能的发展潜力庞大,前景广漠。

自20世纪70年代中期以来,世界主要发达国家和一些发展中国家都在加紧对风能的开发和利用,减少二氧化碳等温室气体的排放,保护人类赖以生存的地球。

风力发电技术相对太阳能、生物质等可再生能源技术更为方便,本钱更低,对环境破环更小,作为清洁能源的主要利用方式而飞速发展,且日趋规模化。

一、叶片设计的意义在风力发电机中叶片的设计直接影响风能的转换效率,直接影响其年发电量,是风能利用的重要一环。

本文主如果设计气动性能较好的翼型与叶片并进行气动分析。

而翼型作为叶片的气动外形,直接影响叶片对风能的利用率。

此刻翼型的选择有很多种,FFA-W系列翼型的长处是在设计工况下具有较高的升力系数和升阻比,而且在非设计工况下具有良好的失速性能。

叶片的气动设计方式主要有依据贝茨理论的简化设计方式,葛老渥方式与维尔森方式。

简化的设计方式未考虑涡流损失等因素的影响,一般只用于初步的气动方案的设计进程;葛老渥方式则忽略了叶尖损失与升阻比对叶片性能的影响,同时在非设计状态下的气动性能也并未考虑;维尔森方式则较为全面是现今常常利用的叶片气动外形设计方式。

风力发电机叶片研究报告

风力发电机叶片研究报告

风力发电机叶片研究报告随着科技的不断发展,可再生能源的使用量不断增加,风力发电机当属其中。

风力发电机主要是利用风力将风能转换成机械能,再经过发电机转换成电能。

风力发电机的性能主要取决于叶片,叶片的型号和面积、结构式样均影响叶片的效率、噪音和特性。

叶片体系是风力发电机的核心,是发电机最重要的部件,改善叶片体系将能够提高风力发电机的发电效率、减少噪音、延长使用寿命。

本文主要分析风力发电机叶片的结构特点和参数分析,最终为发电机提供参考设计。

二、叶片的结构及分类风力发电机叶片由叶端、腹部和叶脚构成,其中叶端又可分为前端和后端。

由于叶片的形状、尺寸及结构都会对发电机的性能有很大影响,因此一般情况下叶片可分为三种:直叶栅叶片、斜叶栅叶片和双锥叶片,每种叶栅叶片又可分为不同的段长型号。

(1)叶栅叶片直叶栅叶片主要是指通过线性结构的叶片,具有叶脚的线性结构,前端和后端的夹角可以是直角,也可以是斜角。

一般来讲,叶片的横截面可以分为三种不同形式:圆弧形叶片、梯形叶片和矩形叶片,其中圆弧形叶片是最常见的,重量轻,在抗风压方面也有较好的表现,但叶片的弯曲强度较弱。

形叶片结构实现较简单,叶脚较短,由于具有较小的抗风压面积,因此对于风力发电机而言,效率高,但叶片效率也相对较低;矩形叶片的抗风压面积大,叶片的曲率可以调整,此外由于叶片三维结构的复杂性,其制造和维修成本也较高。

斜叶栅叶片具有和直叶栅叶片类似的结构,但斜叶栅叶片的横截面是斜角形,可以增加发电机的叶片弹性,减少发电机的抗风压面积,使发电机在低风速下发电能力更强,发电效率更高。

斜叶栅叶片可以根据不同段长设计,其设计技术也可以与直叶栅叶片结合,从而提高发电机的性能和稳定性。

(3)双锥叶片双锥叶片具有叶片的三维结构,具有可以随环境改变而自动调节发动机功率输出的优点,叶片的抗风压表现良好,可以抵抗单向冲击力,叶片的弯曲强度也较大,双锥叶片可以提高风力发电机对小风速环境的应用性,但由于结构复杂,制造和维修成本也较高。

风力机叶片设计及翼型气动性能分析

风力机叶片设计及翼型气动性能分析

风力机叶片设计及翼型气动性能分析风力机叶片是风力发电机的核心部件之一,其设计和翼型选择对风力机的发电效率、噪音和寿命等都有着非常重要的影响。

本文将介绍风力机叶片的设计及翼型气动性能分析。

一、叶片设计原理风力机叶片的设计目的是将大气中的风能转换成旋转能,并将其通过转轴传递给发电机,从而产生电能。

因此,叶片的设计主要围绕以下几点展开:1. 创造足够的扭矩:风力机的转子需要达到一定的转速才能发电,而叶片的弯曲和扭矩对于旋转速度的影响至关重要。

设计中需要选择合适的曲线形状和长度来实现理想的扭矩和转速。

2. 保证叶片的强度和稳定性:因叶片在高速旋转状态下会受到巨大的惯性力和风力力矩的作用,因此其材料和结构要足够坚固和稳定,以避免可能的断裂等事故。

3. 提高叶片的气动效率:叶片的气动效率是指其转化风能的能力,通常可以通过优化翼型、减小阻力、降低风阻等方法来提高。

二、叶片设计步骤1. 选定叶片长度:叶片长度通常是根据风力机的规格和性能要求来确定的,也可以根据标准长度来选择。

2. 选择翼型:翼型是叶片的重要组成部分,其形状和性能决定了叶片的阻力和气动效率。

目前,常用的翼型有NACA0012、NACA4415等,根据实际需求来选择。

3. 确定叶片曲线:叶片的曲线是决定扭矩和转速的关键因素,可以通过实验或模拟方法得到合适的曲线形状。

4. 优化叶片的结构:结构设计主要涉及到叶片的强度和稳定性,通常需要进行材料选择、计算等工作以保证叶片的安全性和寿命。

5. 模拟叶片气动特性:叶片的气动特性可以通过流场模拟、试验等方式来获取,可以根据实际需求来对叶片进行调整以达到理想的效果。

三、翼型气动性能分析翼型气动性能是指翼型在气流中运动时产生的力和力矩,其中,升力和阻力是翼型气动力的主要组成部分。

通过分析翼型气动性能,可以选择最优化的翼型来设计叶片。

1. 升力和阻力翼型的升力和阻力是由翼型形状、气流速度、攻角等因素共同决定的。

实际上,翼型的气动性能曲线通常都是非线性的,其升力和阻力特性会随着攻角的变化而不断变化。

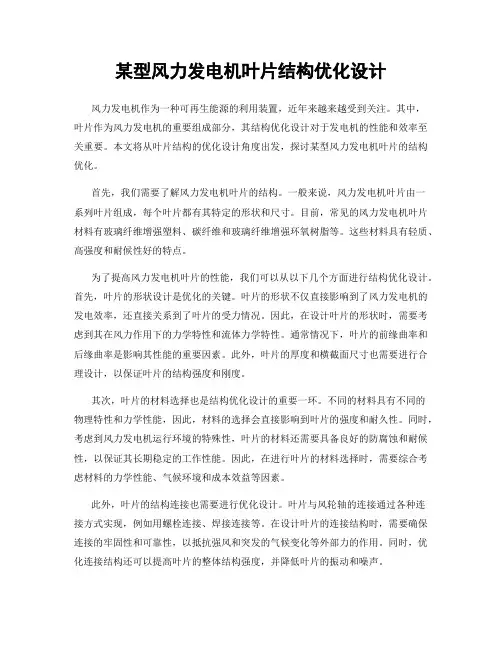

某型风力发电机叶片结构优化设计

某型风力发电机叶片结构优化设计

某型风力发电机叶片结构优化设计风力发电机作为一种可再生能源的利用装置,近年来越来越受到关注。

其中,叶片作为风力发电机的重要组成部分,其结构优化设计对于发电机的性能和效率至关重要。

本文将从叶片结构的优化设计角度出发,探讨某型风力发电机叶片的结构优化。

首先,我们需要了解风力发电机叶片的结构。

一般来说,风力发电机叶片由一系列叶片组成,每个叶片都有其特定的形状和尺寸。

目前,常见的风力发电机叶片材料有玻璃纤维增强塑料、碳纤维和玻璃纤维增强环氧树脂等。

这些材料具有轻质、高强度和耐候性好的特点。

为了提高风力发电机叶片的性能,我们可以从以下几个方面进行结构优化设计。

首先,叶片的形状设计是优化的关键。

叶片的形状不仅直接影响到了风力发电机的发电效率,还直接关系到了叶片的受力情况。

因此,在设计叶片的形状时,需要考虑到其在风力作用下的力学特性和流体力学特性。

通常情况下,叶片的前缘曲率和后缘曲率是影响其性能的重要因素。

此外,叶片的厚度和横截面尺寸也需要进行合理设计,以保证叶片的结构强度和刚度。

其次,叶片的材料选择也是结构优化设计的重要一环。

不同的材料具有不同的物理特性和力学性能,因此,材料的选择会直接影响到叶片的强度和耐久性。

同时,考虑到风力发电机运行环境的特殊性,叶片的材料还需要具备良好的防腐蚀和耐候性,以保证其长期稳定的工作性能。

因此,在进行叶片的材料选择时,需要综合考虑材料的力学性能、气候环境和成本效益等因素。

此外,叶片的结构连接也需要进行优化设计。

叶片与风轮轴的连接通过各种连接方式实现,例如用螺栓连接、焊接连接等。

在设计叶片的连接结构时,需要确保连接的牢固性和可靠性,以抵抗强风和突发的气候变化等外部力的作用。

同时,优化连接结构还可以提高叶片的整体结构强度,并降低叶片的振动和噪声。

此外,叶片的表面涂层和防污措施也是结构优化的重要组成部分。

叶片表面的涂层可以提高其抗风化和耐腐蚀性能,并减少静电积聚。

另外,采用防污措施可以防止叶片表面积聚尘土和沙尘等杂质,减少表面粗糙度,进一步提高风力发电机的转速和产能。

小型H型垂直轴风车叶片的设计分析

小型H型垂直轴风车叶片的设计分析
速 为 4 /。 0m s
键 。将 连杆 和轮 毂简 化 掉 ,得到 风轮 的简化 模型
( 1 。 叶 片从 风轮 中提 取 出来 ,便 于风 车 的 图 )将
叶 片设计 。
26 风轮 的直径 . 对 于 一般 给定 的风 车 风轮 直径 D 可 由下 式
确 定
J :C P J)刀 F ) p v [ - 。
2 1 风 轮 的简 化 . 风 车 能 量 的转 化 是通 过 风 轮 的 转 动 来 实 现
24 叶 片数 . 叶片 的数 目 n 取 决 于叶片 叶尖速 比, 一般 高 速 风车 叶 片 比较 少 ,而低 速 风车 的叶 片 比较 多 。
本 设计 的垂 直轴 风 力机属 于低 速风 力 机 ,即叶尖
Ab ta t widtrie tewid l sac n es n dvc h t m n n ryit s c: n bn s( n mi)i o v ri e i ta r u h 1 o e u t wide e o g n
me ha c le r y lc rc le e g o h r le r y c nia ne g ,e e tia n r y r t e ma ne g .The v ri a x s wi u bi s s m e e tc la i nd tr ne ha o a v n a e v rt e h rz n a x swi r n .The s alH— e i a x s wi u bi e bl d s d a t g s o e h o i o t la i nd t bi e u m l v r c la i nd t r n a e t a e a lze Thel a n d fe e tWO k ng e io m e t r lo a a y e .S r s a c ai n a d r nay d. o d i ifr n r i nv r n n sa e a s n l z d te sc lulto n c c ng m eh sa edic s d tc n r v de ar f: n e f r s alH— ria x swi d t r n he ki t od r s us e .I a p o i e e e c o m l ve c 1a i n bi e r t u

风力发电机高效设计原理

风力发电机高效设计原理

风力发电机高效设计原理风力发电机是利用风能转换为电能的设备,是清洁能源中的重要组成部分。

为了提高风力发电机的效率,设计原理至关重要。

本文将介绍风力发电机高效设计的原理,包括叶片设计、转子设计、发电机设计等方面。

一、叶片设计叶片是风力发电机中最关键的部件之一,其设计直接影响到整个系统的性能。

在高效设计中,叶片的形状、材料和尺寸都需要精心考虑。

1.形状设计:叶片的形状应该是 aerodynamic(空气动力学)优化的,以确保在风力作用下能够获得最大的动力输出。

常见的叶片形状包括平面翼型、对称翼型和非对称翼型等,根据具体的风场条件和功率需求选择合适的形状。

2.材料选择:叶片的材料应该具有良好的强度和轻量化特性,常见的材料包括玻璃钢、碳纤维等。

选择合适的材料可以减轻叶片的重量,提高转动效率。

3.尺寸设计:叶片的长度和宽度也是影响效率的重要因素。

合理的尺寸设计可以提高叶片的捕风面积,增加风能的转换效率。

二、转子设计转子是风力发电机中负责转动的部件,其设计也对系统的效率有着重要影响。

在高效设计中,转子的重量、平衡性和转动稳定性都需要考虑。

1.重量设计:转子的重量应该尽量轻量化,以减小惯性力和摩擦力,提高转动效率。

合理选择材料和结构设计可以实现轻量化的转子。

2.平衡性设计:转子在高速旋转时需要保持良好的平衡性,避免产生振动和噪音,影响系统的寿命和性能。

采用动平衡和静平衡技术可以提高转子的平衡性。

3.转动稳定性设计:转子的转动稳定性直接影响到系统的安全性和可靠性。

通过优化轴承设计和转子结构设计,可以提高转子的转动稳定性,减小能量损失。

三、发电机设计发电机是将机械能转换为电能的核心部件,其设计也是风力发电机高效设计的关键之一。

在高效设计中,发电机的效率、功率密度和可靠性都需要考虑。

1.效率设计:发电机的效率直接影响到系统的总体效率。

采用高效的电磁设计和导磁材料可以提高发电机的效率,减小能量损失。

2.功率密度设计:发电机的功率密度表示单位体积或单位重量下的输出功率,高功率密度可以实现更小的体积和重量,提高系统的紧凑性和轻量化。

风力发电课程设计 风力机叶片设计

风力发电课程设计   风力机叶片设计

展望:未来叶片设计将更加 注重提高风能利用效率和可 靠性
技术进步:叶片设计将采用 更先进的材料和制造工艺, 提高叶片的强度和耐用性
优化设计:通过优化叶片形 状和结构,提高风能利用效 率和可靠性
智能控制:通过智能控制技 术,提高叶片的运行效率和 可靠性
环保要求:叶片设计需要满 足环保要求,降低对环境的 影响
叶片长度:60米
叶片重量:10吨
叶片设计特点:低风 速性能好,抗风能力

叶片制造工艺:真空 灌注成型
叶片测试结果:风能 转换效率高,运行稳
定可靠
案例二:新型风力机叶片设计研究
设计目标:提高风力机叶片的效率和稳定性 设计方法:采用CFD仿真技术进行叶片优化设计 设计结果:叶片效率提高10%,稳定性提高20% 应用前景:广泛应用于风力发电领域,提高发电效率和稳定性
风力发电机:将风能转化为 电能的核心设备
输电线路:将风力发电机产 生的电能输送到电网中
变电站:将风力发电机产生 的电能转换为适合电网的电
压等级
储能设备:储存风力发电机 产生的电能,保证电力系统
的稳定运行
风力发电的优势与局限性
优势:清洁能源,无污染,可再生,可持续 优势:成本低,维护费用低,运行稳定 局限性:受自然条件限制,如风速、风向等 局限性:占地面积大,对环境有一定影响
降低成本和促进大规模应用
降低材料成本:采 用新型材料,如碳 纤维、玻璃纤维等, 降低叶片制造成本
提高生产效率:采 用自动化生产线, 提高叶片生产效率, 降低生产成本
优化设计:通过优 化叶片设计,提高 叶片性能,降低制 造成本
促进大规模应用: 通过降低成本,提 高风力发电的经济 性,促进风力发电 的大规模应用

风力发电机叶片设计

风力发电机叶片设计

风力发电机叶片设计风力发电机叶片设计是指设计和制造适合风力发电机使用的叶片,以最大程度地从风能中获取能量,并将其转换为电能。

叶片设计的主要目标是提高发电机的效率、降低维护成本和延长叶片使用寿命。

下面将从叶片设计原理、材料选择、几何形状和结构设计等方面详细介绍风力发电机叶片设计。

叶片设计的原理是基于空气动力学原理,即通过叶片与风之间的相互作用来获得动力。

在设备运行过程中,叶片受到来自风的力和阻力的作用。

为了提高风能的捕获效率,叶片需要具备良好的气动性能,使风能充分地传递到发电机上。

材料选择是叶片设计的重要环节。

叶片需要具备良好的强度和刚度来承受风压力和旋转力。

常用的材料包括玻璃纤维增强塑料(GRP)、碳纤维增强塑料(CFRP)和木材等。

其中,GRP是最常用的材料之一,因为它相对便宜且易于加工。

CFRP 具有较高的强度和刚度,但成本较高。

木材具有较好的弹性和耐久性,但需要进行防腐处理。

叶片的几何形状是影响风能捕获效率和运行稳定性的重要因素。

几何形状包括叶片长度、弦长、扭转角和平均弯曲半径等。

一般来说,叶片长度越长,捕获风能的面积越大,但受到的风力也越大。

叶片的弦长和扭转角决定了叶片的气动特性,对叶片的刚性和强度要求也有一定影响。

平均弯曲半径则影响了叶片的载荷分布和结构强度。

叶片的几何形状需要通过数值模拟和实验验证来确定最佳设计。

叶片的结构设计是确保叶片可以顺利运行并承受外部环境力量的关键。

结构设计包括叶片的内部结构、连接方式和防护措施等。

叶片常常采用空心结构,以降低自重和提高强度。

连接方式通常采用螺栓连接或胶粘剂连接。

叶片的内部结构可以通过加入加筋肋、填充泡沫等方式来增加刚度。

为了防止叶片受到外部环境的侵蚀,叶片表面通常采用防腐涂层或防风腐蚀材料。

除了以上设计原则,叶片的制造工艺和质量控制同样重要。

制造工艺包括叶片模具设计、复合材料制备、成型和固化等。

质量控制需要对叶片的尺寸、质量和结构进行严格控制,以确保叶片的一致性和可靠性。

风力发电机叶片结构设计及其有限元分析(精品doc)

风力发电机叶片结构设计及其有限元分析(精品doc)

风力发电机叶片结构设计及其有限元分析(精品doc)LT风力发电机叶片结构设计及其有限元分析摘要为了更好地发展我国的风力发电事业,实现风力发电机的国产化,必须深入开展风力机设计、分析方面的研究。

本文根据传统的的叶片设计方法设计了2MW 风力机叶片,并生成三维几何模型,然后利用有限元模拟对叶片进行了振动模态分析,得到各阶振动频率和振型,为防止结构共振提供了依据。

关键词:风力机,叶片,有限元模拟,优化THE FE SIMULATION AND OPTIMAL DESIGN OF WINDTURBINE COMPONENTSABSTRACTIn order to promote the capability of design and manufacturing of wind turbine in China, more study should be done in the field of wind turbine design and analysis. In this paper, a blade for 2MW wind turbine is designed according to the traditional design procedure and the 3D geometrical model is created. Then the modal analysis is done through the FE simulation to get the frequency and mode shape, which provides the theoretic basis to prevent resonance.KEY WORDS: wind turbine, blade, FE simulation, optimization第一章绪论1.1 能源问题及可再生能源的现状与发展受世界经济的发展和人口增长的影响,世界一次性能源消费量持续增加,1990年世界国内生产总值为26.5 万亿美元(按1995 年不变价格计算),2000 年达到34.3万亿美元,年均增长2.7%。

基于相似理论的1.5MW风力发电机叶片模型的设计

基于相似理论的1.5MW风力发电机叶片模型的设计

2020.36科学技术创新基于相似理论的1.5M W 风力发电机叶片模型的设计陈松利李明万大千(内蒙古农业大学能源与交通工程学院,内蒙古呼和浩特010018)随着气候条件的恶化和洁净能源开发和利用,促进了风力发电行业的迅速发展,甘肃、新疆及内蒙古中西部地区是我国风资源最丰富的地区之一,我国大型风电场主要分布在这些区域,这些地区也是沙尘暴高能活动区域,风力发电机叶片在风沙环境中运行时会受到挟沙风的冲蚀,导致前缘涂层遭受破坏,难以保持良好的气动外形,影响发电量,并且降低了叶片使用寿命,同时也增加了叶片的维护成本[1-2]。

因此,其研究主要集中在对风沙环境中对叶片的冲蚀问题。

为了全面掌握大风机叶片在风沙环境中冲蚀磨损情况及对翼型气动性能变化规律和机理,需要设计大型风力机叶片相似模型,进行测试试验,为开发适合高风沙恶劣环境下叶片翼型设计提供一定依据。

1相似理论由流体力学相似原理可知,当几何相似和物理相似均可满足的条件下,两个流动的若干无量纲数只要对应相等,则可保证二者相似[3-5]。

风力发电机实验模型叶轮与原型机组相似是指在模型机叶轮试验过程中,当空气流经模型叶轮时与原型机叶轮流动相似,其空气的能量传递过程与原型机也相似。

2风力机相似条件风力机相似条件的推导,先做如下假设:V 1、V 1m ———风力机实物与模型前方来流风速;V 2、V 2m ———风力机实物与模型的下游风速;V 、V m ———风力机实物与模型的风速;U 1、U 1m ———风力机实物与相似模型叶片叶尖处的圆周速度;U 、U m ———风力机实物与相似模型叶片某半径处的圆周速度。

如果实物和模型相似,则存在以下关系式:(1)由上式可得出:(2)(3)设r 为风力机实物任意半径;r m 为模型任意半径;I 风力机实物任意半径处叶素的倾角;I m 为模型任意半径处叶素的倾角,则:(4)(5)而(6)根据式(4)(5)(6)则有:(7)式(1)(2)(7)说明:(1)相似模型和原型机风轮各对应出的叶素倾角相等;(2)如果忽略叶素表面粗糙度的影响和雷诺数的影响,则实物和模型的叶片升力系数和阻力系数也相等。

风力电机叶片设计

风力电机叶片设计

风力电机叶片设计风力发电是一种利用风能转化为电能的可再生能源技术。

而风力发电机的叶片是风能转化的核心部分,其设计对于发电效率和稳定性都有着重要影响。

本文将从叶片的材料选择、结构设计和aerodynamics 等方面探讨风力发电机叶片的设计。

一、材料选择风力发电机叶片通常采用复合材料制作,以满足高强度、轻质化和耐腐蚀的要求。

常见的材料有玻璃纤维、碳纤维和复合材料等。

玻璃纤维具有良好的机械性能和成本效益,适用于小型风力发电机。

碳纤维材料具有更高的强度和刚度,可以应对更高的风速和负载,但成本较高。

复合材料则是将不同材料的优点结合起来,既具备玻璃纤维的成本优势,又具备碳纤维的高强度和刚度。

二、结构设计风力发电机叶片的结构设计旨在提高风能的转化效率和降低风阻。

常见的结构有平面叶片、扭曲叶片和变桨叶片等。

平面叶片是最简单的结构,其叶片形状为直线状,适用于低风速环境。

扭曲叶片则通过在叶片的长度方向上引入扭曲,使得叶片在不同位置具有不同的攻角,提高了整体的aerodynamics 性能。

变桨叶片是根据风速的变化调整叶片的角度,以匹配不同风速下的最佳工作状态。

三、 aerodynamics 设计风力发电机叶片的aerodynamics 设计是为了最大限度地利用风能,并减小风阻。

aerodynamics 设计的关键参数有攻角、升力系数和阻力系数等。

攻角是指风与叶片之间的夹角,过小会导致流动分离,过大则会增加风阻。

升力系数和阻力系数是aerodynamics 性能的重要指标,升力系数越大表示叶片所受的升力越大,而阻力系数越小则表示叶片所受的阻力越小。

在aerodynamics 设计时,需要通过计算和模拟来优化叶片的aerodynamics 性能,以提高发电效率。

四、创新设计近年来,为了提高风力发电机的发电效率和稳定性,一些创新性的叶片设计被提出。

例如,采用多层叶片设计可以增加叶片的刚度和强度,提高叶片的工作稳定性。

采用变形叶片设计可以根据不同风速调整叶片的形状,以实现最佳的aerodynamics 性能。

风力发电机叶片设计分析

风力发电机叶片设计分析

风力发电机叶片设计分析摘要:风能作为一种相对成熟和开发友好的清洁能源,需要高度重视风能利用方式和发电技术。

风能利用的核心是风力涡轮机。

最常用的类型是水平轴风力发电机。

叶片是风力发电机组的主要部件,直接影响风能利用效率。

因此,优化风机叶片的设计具有现实意义。

作者主要分析了风力发电机的叶片设计优化措施。

关键词:风力发电机;叶片设计;优化措施引言;受技术水平和制造技术水平的影响,中国风电设备制造仍未实现国产化,关键部件仍需从国外进口,导致设备成本高。

因此,有必要实现风力发电设备国产化,提高我国风力发电的水平。

在文章中,笔者以叶片设计为研究对象,阐述了具体的优化措施,提高了风力发电的效率。

1 风力发电机概述风力涡轮机的组成相对复杂,主要包括发动机,风力涡轮机,发电机和控制设备。

主要功能是将风能转换为机械能或电能。

风轮是风力发电机的主要部件。

风轮在风的作用下快速转动,实现能量转换。

实际上,根据风轮结构和风轮在气流中的位置,风轮分为水平轴和垂直轴两种类型。

当水平轴风力发电机风轮正常工作时,水平轴绕水平轴连续旋转,风向与旋转平面相互垂直。

叶片径向安装在风轮上并垂直于旋转轴,叶片和旋转平面确保一定的夹角。

本文主要侧重于水平轴风力发电机并讨论相关主题。

2风力发电机叶片设计参数风轮是风力发电机中的重要组成部分,风力发电机利用风轮将风能转化为机械能,因此判断一个风力发电机性能优良的关键就是风轮叶片。

2.1 风况参数在设计风力涡轮机叶片时,首先要考虑的是风切变情况。

风切变是指由于高度不同而造成同一地点风速的垂直变化。

风速随高度而增加,具体函数变化规律如下:其中,Vn为高度Zn处的风速,Vi代表Zi高处的风速。

通过计算上述公式可以获得固定高度的风速。

例如,距离地面1m处的风速为3m / s,4m / s和6m / s时,30m高度处的风速为6m / s,8m / s,12m / s 。

此外,还必须考虑年平均风速,风速的概率密度函数等风力参数。

风力发电机的叶片设计与优化

风力发电机的叶片设计与优化

风力发电机的叶片设计与优化在当今追求清洁能源的时代,风力发电作为一种可再生、环保的能源获取方式,正发挥着日益重要的作用。

而风力发电机的叶片,作为捕捉风能并将其转化为电能的关键部件,其设计与优化直接关系到风力发电的效率和成本。

风力发电机的叶片形状和结构并非随意而定,而是经过精心设计和不断优化的结果。

叶片的设计需要考虑众多因素,首先就是空气动力学原理。

叶片的外形要能够有效地切割空气,减少阻力,最大程度地捕获风能。

这就要求叶片的形状具有良好的流线型,类似于飞机机翼的形状,但又有所不同。

因为风力发电机的工作环境更加复杂多变,风速和风向都不稳定。

叶片的长度也是一个关键因素。

一般来说,叶片越长,能够扫过的面积就越大,捕获的风能也就越多。

但过长的叶片会增加重量和成本,同时对材料的强度和制造工艺提出更高的要求。

此外,叶片的重量分布也需要精心设计,以确保在旋转过程中的平衡和稳定性。

在材料选择方面,现代风力发电机叶片通常采用复合材料,如玻璃纤维增强复合材料或碳纤维增强复合材料。

这些材料具有高强度、轻质的特点,能够承受巨大的风力和离心力。

同时,材料的耐候性也至关重要,要能够经受住长期的风吹日晒、雨淋和温度变化等自然环境的考验。

除了上述的基本设计要素,叶片的优化也是提高风力发电效率的重要手段。

优化可以从多个方面入手。

例如,通过优化叶片的表面粗糙度,可以减少空气阻力,提高风能的利用效率。

叶片的翼型优化也是常见的方法之一,通过不断调整翼型的参数,找到最佳的升阻比,从而提高风能的捕获能力。

在实际的设计和优化过程中,数值模拟技术发挥着重要作用。

工程师们可以利用计算机软件对不同的叶片设计方案进行模拟分析,预测其在不同风速和风向条件下的性能表现。

通过对比不同方案的结果,选择最优的设计方案。

但数值模拟也有其局限性,实际的风场环境非常复杂,模拟结果与实际情况可能存在一定的偏差。

因此,实验测试也是必不可少的环节。

实验测试可以在风洞中进行,也可以在实际的风电场中进行。

风力机叶轮设计.

风力机叶轮设计.

5位数翼型族 美国NACA 6位数翼型族 德国DVL 1、7、8族等 各种修改翼型
英国RAF
命名规则:NACA XYZZ X-----------相对弯度 Y------------最大弯度位置 ZZ----------相对厚度
苏联ЦΑΓИ
叶片优化设计方法 Matlab参与计算 右侧图片的设计过程是按照Glauert 理论设计模型,Willson设计模型设计
风力发电机叶片设计
叶片形状设计 理论基础 现有翼型及其特点 辅助优化设计方法 制造材料和工艺 现有各种制造材料及其特性的介绍 制造工艺介绍
叶片和翼型的几何形状与空气动力特性
翼型的参数
l -----翼型的弦长,A点到B点的长度 C -----最大厚度,即弦长法线方向之翼型最大厚度 f -----翼型中线最大弯度
Glauert的升级版,考虑的非工况下 风轮的性能
基于Soildworks的叶片绘制(前端处理)
用Profili软件进行数值模拟
用ANSYS进行叶片动静载荷,震动分析
叶片材料
木制叶片及布 蒙皮叶片
• 近代微、小型,观赏用风力发电机也有用木制叶片,由于叶片不易弯曲,常采用等安装角叶片。在采用木 制叶片的时候需要用强度很好的整体方木做叶片纵梁来承担工作时候所需要承担的力和弯矩。
假设作用在风轮上的轴向推力与扫掠面积成正比,则
dT v 2dS 2v 2rdr
考虑静止的翼型受到风吹,风的速度为 此时,作用在叶片上的力
v
,方向与翼型截面平行。
F
1 C r Sv 2 2
同时,这个力可以分解为平行于气流速度的阻力D与垂直于气流速度的升力L
1 C d Sv 2 2 1 L C lSv 2 2

风力发电课程设计 风力机叶片设计

风力发电课程设计   风力机叶片设计

课程设计设计题目:风力发电技术课程设计课程设计要求一、课程设计的目的和意义通过课程设计使学生能综合运用所学基础理论、基本技能和专业知识,联系生产及科研实际完成某一课程设计题目。

培养学生分析和解决工程问题的能力以及一定的科研、实践能力;培养学生严谨、求实的治学方法和刻苦钻研、勇于探索的精神;培养学生的业务素质、创新意识和团队精神等。

课程设计过程中,深化有关理论知识,扩大知识面,获得阅读文献、调查研究、总结提炼以及使用工具书和写作等方面的综合训练。

通过课程设计工作可以有效地检验“教”、“学”质量。

二、课程设计对学生的要求1. 指导教师指导下,学生在规定时间内正确、相对独立地完成一项给定任务的全过程,包括资料收集、调研、方案比较、数据采集与处理、计算与结果分析、总结提炼观点、得出结论、绘制有关图表、编写设计报告、说明讲解与回答问题、课程设计考核等。

严禁以任何方式抄袭他人成果或网上相关文章,也不能请他人代替完成设计,一经发现,课程设计成绩按不及格处理。

2. 根据设计任务书要求,学生在设计开始较短时间内(1-2天)应掌握所进行课程设计的内容,包括:资料收集与准备、设计任务与思路、工作任务分解、各阶段任务的时间分配、暂时存在的问题等。

3. 设计过程中,学生应主动向指导教师汇报工作进度和遇到的疑难问题,争取指导教师的指导和监督。

指导教师会随时进行指导,并抽查学生的设计进展情况。

4. 学生应严格遵守纪律。

按指导教师要求,在规定时间、固定教室内进行设计,如有特殊情况,应及时告知指导教师,严格请假制度。

5. 设计考核前学生需提交课程设计报告,设计报告应按照相关规范进行撰写,并按指导教师要求整理、修改,及时上交。

晚交设计报告,成绩降档处理;不交设计报告,按不及格处理。

6. 属下列情况之一者,不予考核并取消设计成绩:(1)没有保证设计时间,缺席时间三分之一以上者或未完成规定任务的最低限度要求;(2)剽窃他人设计结果或直接照抄他人设计报告;(3)设计结果存在较大错误,经指导教师指出而未修改;(4)设计结果在书写或其他方面未满足规定的最低要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
