基于STM32及AD7606的16通道同步数据采集系统设计
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计为了实现16通道声发射同步数据采集，需要设计一套电路系统。
以下是该电路系统的详细设计方案。
1. 电路整体设计方案整体设计方案是将16个声发射通道连接到一块数据采集板上。
每个声发射通道都有一个独立的放大电路和数字采集电路。
这些电路通过一个中央控制单元进行同步。
2. 放大电路设计放大电路用于将声音信号放大至适合数字采集的幅度范围。
采用差动放大器进行放大，可以有效抑制共模干扰。
每个声发射通道的放大电路都可以独立调节增益。
3. 数字采集电路设计数字采集电路用于将放大的声音信号转换为数字信号。
采用AD转换器将模拟信号转换为数字信号，并利用FPGA进行数据处理和存储。
每个声发射通道都有一个独立的AD转换器和FPGA。
4. 同步控制电路设计同步控制电路用于实现16通道声发射的同步。
中央控制单元通过同步信号发给每个声发射通道，使得它们同时开始发射声音，并控制各个通道的数据采集和存储。
5. 电源电路设计电源电路提供工作所需的各种电压。
采用稳压电源设计，保证电路工作的稳定性和可靠性。
6. PCB设计根据以上电路设计方案进行PCB设计，将各个电路和元件布局在一块PCB板上，并进行丝印、焊接等工艺处理。
7. 系统调试和测试完成PCB设计后，进行系统调试和测试。
首先进行各个电路的功能测试和性能测试，如放大电路的增益调节、AD转换器的精度测试等。
然后进行整个16通道声发射同步数据采集系统的综合测试。
8. 优化和改进在测试过程中，根据实际情况对电路系统进行优化和改进。
可以针对放大电路的增益范围进行调整，或者对AD转换器的采样频率进行优化。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计16通道声发射同步数据采集是一种用于采集多个声源信号并实现同步数据传输的技术。
在这种技术中，多个声源信号将被同时采集并用于数据传输，这就需要一个稳定可靠的电路设计来实现这一功能。
本文将介绍16通道声发射同步数据采集中的电路设计，包括硬件和软件部分。
一、硬件设计1. 信号输入在16通道声发射同步数据采集中，首先需要设计一个能够接收多个声源信号的信号输入电路。
这个电路一般会使用16个输入通道，每个通道都会有一个专门的接收电路。
这些接收电路可以是放大器、滤波器等，用来增强和净化声源信号。
2. 数据转换和传输接收到声源信号后，需要将这些信号进行数字化处理，然后传输给输入输出接口，用于后续处理。
在这个过程中，通常会使用模数转换器（ADC）来完成模拟信号到数字信号的转换，然后通过串行通信接口（SPI）、并行接口等方式将数据传输给主控制器。
3. 主控制器主控制器是整个系统的核心部分，它将接收到的数字化声源信号进行处理和分析，并将这些数据传输给外部设备。
在16通道声发射同步数据采集中，主控制器一般会选用高性能的微处理器或者数字信号处理器（DSP）。
4. 时钟同步为了实现数据的同步采集，需要设计一个时钟同步电路，可以让所有通道的数据采集动作在同一时刻进行。
这需要使用精准的时钟电路，通过外部时钟信号或者自身的时钟生成电路来实现。
5. 供电管理在整个系统中，需要设计一个供电管理电路，用于为各个模块提供稳定的电源。
这个电路一般包括稳压器、滤波器等，用于消除功率噪声和提供稳定的电压输出。
1. 数据处理在16通道声发射同步数据采集中，需要设计一套完善的数据处理算法，用于处理和分析接收到的声源信号。
这个算法一般会包括信号滤波、功率谱分析、时域分析等，用于获取声源信号的各种特征。
接收到的数据需要进行存储和传输，一般会设计一个数据存储和传输模块。
这个模块一般会使用固态存储器，如SD卡、EEPROM等，用于存储采集到的数据。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计1.引言随着数字信号处理技术的不断发展，以及数字音频处理器在音频处理方面的应用，越来越多的声发射同步数据采集系统被应用于各种领域，如语音识别、音频处理、通信系统等。
在这些应用中，数据采集电路的设计是至关重要的，其性能直接影响整个系统的性能。
本文将介绍一种用于16通道声发射同步数据采集系统的电路设计，该设计具有高精度、高灵敏度和低功耗的特点。
本文还将对该电路设计的原理进行详细的阐述，并对其性能进行评估。
2.系统需求1) 高灵敏度：系统需要能够精准地采集声音信号，并将其转换为数字信号，因此采集电路需要具有高灵敏度，能够捕捉到细微的声音信号。
3) 低功耗：在移动设备等资源受限的环境下，系统需要尽可能降低功耗，延长设备的使用时间。
3.电路设计原理为了满足以上需求，本设计采用了一种基于ΔΣ调制的数据采集电路。
ΔΣ调制是一种高精度、高灵敏度的模数转换技术，它通过过取样和高速数字滤波的方法，将模拟信号转换为数字信号，并在转换过程中消除了一些噪声。
具体来说，ΔΣ调制电路由前置放大器、ΔΣ调制器和数字滤波器组成。
前置放大器负责放大声音信号，并将其送入ΔΣ调制器。
ΔΣ调制器将放大后的信号进行过取样，并使用高速数字滤波器将其转换为数字信号。
数字信号经过解调器进行解调，并送入处理器进行后续处理。
为了实现16通道声发射同步数据采集系统，需要设计16路ΔΣ调制电路，并将其并联。
每路ΔΣ调制电路均由前置放大器、ΔΣ调制器和数字滤波器组成，其中数字滤波器可以采用FIR滤波器或IIR滤波器。
在实际设计中，可以采用集成电路芯片或FPGA实现16路ΔΣ调制电路，并通过串并转换器将16路数字信号并联输出。
如图1所示为16通道声发射同步数据采集系统的电路设计示意图。
5.性能评估为了评估该电路设计的性能，可以从以下几个方面进行评估：1) 灵敏度：通过测量电路的信噪比和失真率等参数，评估其对声音信号的灵敏度。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计1. 引言1.1 研究背景16通道声发射同步数据采集系统是一种广泛应用于实时数据采集与处理领域的重要设备。
随着科学技术的不断发展和进步，人们对于声发射数据采集系统的要求也越来越高，尤其是在实时性、准确性和稳定性方面的需求日益增加。
目前市面上的声发射数据采集系统在16通道同步数据采集方面存在着诸多问题，如数据丢失、时序不同步等。
研究16通道声发射同步数据采集中的电路设计成为当前科研工作者关注的焦点之一。
通过对该领域的深入研究和实验，我们可以寻找到更加准确、稳定和高效的电路设计方案，从而提高系统的性能表现和数据采集的准确性。
这不仅对于声发射数据采集系统的应用具有重要意义，也对于推动相关技术的发展和实现科学研究具有积极的推动作用。
1.2 研究目的研究目的是为了设计一种适用于16通道声发射同步数据采集的电路，实现高效稳定的数据采集功能。
通过研究不同的电路设计原理和硬件设计模块，我们旨在提高数据采集的精度和速度，以满足各种实时数据采集需求。
通过电路测试方法和性能分析，我们可以评估所设计电路的稳定性和准确性，为进一步的优化方案提供依据。
研究的最终目的是为了实现对16通道声发射同步数据采集过程的全面控制和监测，以提高数据采集的效率和可靠性，并为相关领域的研究和应用提供支持。
通过本研究，我们希望能够为声发射数据采集领域的技术发展和应用提供新的思路和方法，促进相关领域的进步和发展。
1.3 研究意义在当今数字时代，数据采集和信号处理技术得到了广泛的应用。
16通道声发射同步数据采集中的电路设计是一项重要的研究课题，对于提高数据采集的精度和效率有着重要的意义。
通过对16通道声发射同步数据采集电路的设计研究，可以提高数据采集系统的稳定性和可靠性。
在实际应用中，数据采集系统需要在复杂的环境下工作，如电磁干扰、温度变化等，因此需要设计出具有良好抗干扰能力的电路，以确保数据的准确性和可靠性。
基于STM32及AD7606的16通道同步数据采集系统设计
基于STM32及AD7606的16通道同步数据采集系统设计摘要： 介绍了基于STM32及AD7606的同步数据采集系统的软硬件设计。
主控芯片采用基于ARM Cortex-M4内核的STM32F407IGT6，实现对AD 采集数据的实时计算并通过以太网络进行数据传输。
A7606为16位、8通道同步采样模数数据采集系统[]，利用两片AD7606，可以实现对16路通道的实时同步采样。
经过测试，该系统可以实现较高精度的实时数据采集。
0 引言[此处找书介绍STM32]，该芯片主频可达168MHz,具有丰富的片内外设，并且与前代相比增加了浮点运算单元(Floating Point Unit,FPU)，使其可以满足数据采集系统中的 [介绍AD7606]1 系统总体方案设计整个系统由传感器模块、信号调理模块、数据采集模块、处理器STM32、及通信模块及上位机系统组成。
系统整体结构框图如图1所示。
本系统是为液态金属电池性能测试设计，需要测量电池的充放电电压、电流以及交流加热系统的电压、电流，并以此计算出整个液态金属电池储能系统的效率。
因此两片AD7606的16个通道分为两组，每组8个通道，这两组分别测量4路直流、交流的电压和电流信号。
AD7606通过并行接口与STM32连接，STM32读取AD 采样数据后进行计算，并将数据通过网络芯片DP83848通过UDP 协议发送给上位机。
上位机负责显示各通道采集信息、绘制波形以及保存数据等。
STM32F407IGT6霍尔直流传感器上位机软件DP83848直流信号交流信号交流互感器调理电路调理电路AD7606AD7606图1 系统整体结构框图2 系统硬件设计2.1 模拟信号采集电路设计 模拟信号的采集包含直流电压、电流，交流电压、电流四部分。
直流信号的采集分别使用霍尔电压传感器HNV025A 和霍尔电流传感器HNC100B ，两种传感器的电路原理图类似，仅以霍尔电压传感器电路原理图为例说明，如图2-1所示。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计【摘要】本文主要介绍了在16通道声发射同步数据采集中的电路设计。
在从研究背景、研究意义和研究目的三个方面对该主题做了详细介绍。
在分别从硬件设计、信号处理设计、同步数据采集设计、电路调试设计和性能评估设计五个方面展开讨论。
最后在总结了设计的优点，分析了存在的问题，并展望了未来的发展方向。
通过本文可以更加深入地了解16通道声发射同步数据采集中电路设计的相关内容，为相关领域的研究和实践提供参考和指导。
【关键词】16通道声发射、同步数据采集、电路设计、硬件设计、信号处理设计、同步数据采集设计、电路调试设计、性能评估设计、设计优点、存在问题、未来展望。
1. 引言1.1 研究背景在现代科技的发展中，数据采集技术在各个领域都起着非常重要的作用。
特别是在声发射领域，精准的数据采集对于声音信号的处理和分析至关重要。
而在大规模数据采集系统中，如何保证多通道数据的同步采集是一个具有挑战性的问题。
对于16通道声发射同步数据采集中的电路设计进行深入研究，对于提高数据采集的精准度和可靠性具有非常重要的意义。
随着科技的不断发展，现有的数据采集系统也在不断更新换代。
研究16通道声发射同步数据采集中的电路设计，对于推动数据采集技术的进步，提高声发射系统的性能和稳定性具有重要意义。
通过深入研究硬件设计、信号处理设计、同步数据采集设计、电路调试设计以及性能评估设计等方面，可以更好地了解该领域的最新发展动态，为未来的数据采集系统的设计和优化提供重要参考。
1.2 研究意义16通道声发射同步数据采集是当今数字信号处理领域的热点问题之一，其研究意义主要体现在以下几个方面：通过对16通道声发射同步数据采集中的电路设计进行深入研究可以有效提高声音数据采集的精确度和准确性，为后续的信号处理和分析提供可靠的数据支撑。
这对于语音识别、环境监测等领域的研究具有非常重要的意义。
研究16通道声发射同步数据采集中的电路设计可以促进数字信号处理技术的发展和应用。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计随着现代科技的不断发展，音频采集技术已经越来越成熟。
在各种音源采集的应用中，多通道声发射同步数据采集系统的应用已经越来越广泛。
本文将介绍一种16通道声发射同步数据采集系统的电路设计。
1. 总体方案设计该系统的总体方案设计采用FPGA（现场可编程门阵列）+DSP（数字信号处理器）的方案，具体的实现方式是：将模拟信号经过模拟前置放大、低通滤波后，通过ADC（模数转换器）转换成数字信号，然后通过FPGA进行原始数据采集和处理，再通过DSP对数字信号进行滤波、降噪、增益等处理，最终输出符合要求的数字信号。
2. 模拟前置放大电路设计模拟前置放大电路是将传感器采集到的微弱模拟信号进行尽可能的放大，以便使ADC能够检测到信号。
本设计采用了以下方案：1）在每个通道的输入端加入差动电路，以增加信号的可靠性，降低杂音水平。
2）采用精密电压参考源来保证输入信号稳定。
3）差分放大器的设计，可实现输入端电阻匹配使得信号传输更可靠。
4）放大倍数实现以左右声道输入电压偏差为目标。
3. 数字电路设计数字电路的设计主要任务是实现模拟信号转换成数字信号，并对数字信号进行处理。
本设计采用了以下方案：1）使用16位ADC进行数字化采集，以便能够保证数据的高精度采集。
2）将采集到的数据通过FPGA获取原始数据，并进行处理。
3）为了保证系统的高稳定性，采用了时钟同步的方式无缝转换。
DSP电路的主要设计任务是对数字信号进行滤波、降噪、增益等处理，在此过程中，需要进行系统参数调优等工作。
本设计采用了以下方案：1）采用高性价比的TMS320VC5502PGE DSP，处理速度和精度极高。
2）进行滤波、降噪、增益等数字信号处理，使用滤波器等数字电路，实现对数字信号的处理。
3）通过SPI（串行外设接口）接口将数据传输到主控芯片中进行处理。
结论以上就是16通道声发射同步数据采集中的电路设计。
该系统通过FPGA+DSP方案，可实现对模拟信号进行采样转换，数字信号处理，使其成为符合要求的数据。
基于AD7606 的可扩展多通道同步采样数据采集系统的布局考虑
电路笔记CN-0148连接/参考器件8通道DAS ，内置16位、双极性、同步采样ADCAD7606利用ADI 公司产品进行电路设计Rev.0“Circuits from the Lab” from Analog Devices have been designed and built by Analog Devices engineers. Standard engineering practices have been employed in the design and construction of each circuit, and their function and performance have been tested and verified in a lab environment at room temperature. However, you are solely responsible for testing the circuit and determining its suitability and applicability for your use and application. Accordingly, in no event shall Analog Devices be liable for direct, indirect, special, incidental, consequential or One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.Tel: 781.329.4700 Fax: 781.461.3113 ©2010 Analog Devices, Inc. All rights reserved. AD7606-66通道DAS ，内置16位、双极性、同步采样ADC放心运用这些配套产品迅速完成设计。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计引言：随着科学技术的不断发展，声学研究在工业、医学、通信等领域中扮演着重要的角色。
在某些应用场景下，需要同时采集多个声音信号，并对其进行分析和处理。
本文将介绍一种16通道声发射同步数据采集系统的电路设计。
设计方案：我们需要设计一个16通道的声发射电路。
声发射电路由麦克风和放大电路组成，其中麦克风负责将声音信号转化为电信号，而放大电路则负责将微弱的电信号放大至合适的幅度。
每个通道的声发射电路都是相互独立的，这样可以保证不同通道间的信号不会相互干扰。
为了实现数据的同步采集，我们需要设计一个时钟同步电路。
时钟同步电路通过将时钟信号分发给各个通道的声发射电路，保证它们在同一个时刻开始采集数据。
时钟同步电路还需要收集各个通道的数据，并将其发送给数据处理模块。
为了保证数据的稳定性和准确性，我们还需要设计一个采样电路。
采样电路负责将连续的模拟信号转换为离散的数字信号。
在本设计中，我们可以使用模数转换器（ADC）来完成这一转换过程。
每个通道都需要一个独立的ADC，以确保数据的独立采集。
我们还需要设计一个数据处理模块。
数据处理模块负责接收来自各个通道的数据，并进行分析和处理。
在本设计中，我们可以使用嵌入式处理器或者FPGA芯片来实现数据处理功能。
数据处理模块还可以与其他设备进行通信，以完成更复杂的应用，比如将数据发送给计算机进行进一步处理或存储。
结论：本文介绍了16通道声发射同步数据采集系统的电路设计。
通过设计声发射电路、时钟同步电路、采样电路和数据处理模块，我们可以实现同时采集多个声音信号的功能。
这种系统可以应用于各种领域，比如语音识别、声音信号处理等。
通过不断的技术改进和创新，我们可以进一步提高数据采集系统的性能和功能，以满足不同应用场景的需求。
十六通道高精度同步数据采集系统设计
第３４卷第１期２０２０年１月兰州文理学院学报(自然科学版)J o u r n a l o fL a n z h o uU n i v e r s i t y ofA r t s a n dS c i e n c e (N a t u r a l S c i e n c e s )V o l ．３４N o ．１J a n ．２０２０收稿日期:２０１９Ｇ０９Ｇ２５基金项目:安徽省教育厅自然科学研究重点项目(K J ２０１９A ０９８０);安徽省质量工程项目(２０１６c k j h ２３２);２０１８年度校级精品资源共享课程项目 F P G A 应用技术 ;安徽省教育厅自然科学研究重点项目(K J ２０１８A ０６９９)作者简介:杨会伟(１９８２Ｇ),男,河南南阳人,副教授,硕士,研究方向:嵌入式仪器仪表和数字信号处理．E Ｇm a i l:１５０４９６８３７＠q q．c o m ㊀㊀文章编号:２０９５Ｇ６９９１(２０２０)０１Ｇ００６２Ｇ０５十六通道高精度同步数据采集系统设计杨会伟,马书香,周先飞(芜湖职业技术学院信息工程学院,安徽芜湖２４１０００)摘要:为了对探测对象进行多个探测点同步探测,实时精确反应探测对象某时刻的真实情况,提出了一种１６通道高精度同步数据采集系统,系统利用可编程F P G A 作为控制单元,统一控制两片A D ７６０６的C O N S T A B ㊁C S N 使能以及RD 读操作,通过２个并行的任务执行将两片A D ７６０６的８通道数据同步采集到两个F I F O 阵列中,最后通过两个F I F O 的乒乓操作将数据交替转换成U S B 格式数据传送到P C 机,利用上位机软件进行存储和显示．实验结果表明:系统能够实现１６通道数据的同步采集和显示,采样速率为２００K S P S ,可采样电压量程为－１０~＋１０V．关键词:高精度;同步;数据采集;时序控制中图分类号:T P ３９１㊀㊀㊀文献标志码:A0㊀引言信息化㊁现代化的快速发展使数据采集作用越来越重要,数据采集的采样率㊁采样精度㊁实时性㊁丰富性越来越高．多通道高精度同步数据采集系统可完成多个探测单元数据的同步采集,同步获得丰富的数据信息,提高数据分析的准确性,实时精确反映探测对象某时刻的真实情况,广泛应用于地质勘探㊁环境监测㊁电力控制系统等领域[１Ｇ３]．当前基于不同控制器的数据采集系统方案也很多,比如嵌入式微处理器㊁嵌入式微控制器㊁虚拟仪器等,每种处理器都有各自的优缺点,都能够构建完整的数据采集系统,但对于大多数单核处理器来说,处理器在某一时刻只能处理一个任务,且受到主频的限制,在实现多通道数据采集时通常无法实现高精度同步．F P G A 在时序控制上优势明显,能够实现多任务并行执行,外部引脚资源丰富,且内部有大量的I P 核资源,可扩展性强,在实现多通道高精度同步采集时能够充分体现出优势．利用F P G A 和多片A D ７６０６构建一个１６位精度多通道可扩展同步数据采集系统具有一定的应用价值[４Ｇ７]．1㊀高精度多通道同步数据采集系统方案㊀㊀高精度多通道同步数据采集系统总体结构如图１所示．整个系统包括:F P G A 控制器作为系统主控单元,A D ７６０６前端信号采集转换单元㊁F T ２２３２_U S B 接口数据传输模块㊁上位机数据处理和存储软件组成．前端利用两片A D ７６０６在F P G A 的控制下实现１６位精度㊁１６通道模拟信号的同步A D转换,在下次数据采集之前,通过F P G A 内部的A D ７６０６控制程序模块分别将转换后的数据采集到内部两个１６∗８F I F O 中进行数据缓存;再通过F P G A 内部的F I F O 乒乓访问控制模块程序将F I F O 数据交替采集到F T ２２３２_U S B 控制模块,实现F I F O 数据接口到U S B 数据接口的转换,最后通过F T ２２３２_U S B 接口将数据传输到上位机,通过上位机软件对采集数据进行存储和处理．2㊀高精度多通道同步数据采集系统设计2.1㊀硬件电路设计系统采用两片A D ７６０６与F P G A 进行连接,图１㊀高精度多通道同步数据采集系统框图系统主要引脚电路设计包括:①每片A D７６０６都采用正常工作方式,将它们的＃S T B Y引脚连在一起,接上拉电阻到V C C;②O S２~O S０引脚用来控制A D７６０６内部数字一阶s i n c滤波器的过采样倍率,为了达到系统的采样速率,将O S２~ O S０设置为０００,－１０~＋１０V量程的S N R为９０d B,３d B带宽２２k H z,采样速率可达２００k H z．③将F P G A的一个G P I O口与A D７６０６的R A N G E引脚相连,通过F P G A控制该引脚的高/低电平来设置每片A D７６０６外部采样输入模拟电压量程;将P A R＃/S E R/B Y T E引脚接地输入低电平,使得每片A D７６０６采用平行接口;④为了实现双A D７６０６构成的１６通道数据高精度同步采样,分别将每片A D７６０６的C O N V S T A和C O N V S T B连在一起,实现多通道同时采集;⑤将每片A D７６０６的１６位平行数据输出(D B０~ D B１５)分别与F P G A引脚相连,实现数据的同步输出;⑥两片A D７６０６的采样使能信号＃C S和读数据触发信号R D/C L K由F P G A统一控制,实现两片A D７６０６真正的同步采样．⑦用一个外部基准电压源A D S４２１驱动２片A D７６０６器件的R E F I N/R E F O U T引脚,提供基准电压为２ ５V．另外,每片A D７６０６的R E F I N/R E F O U T引脚连接１００n F陶瓷去耦电容[８Ｇ９]．如图２所示．2.2㊀系统数字逻辑控制时序设计F PG A作为高精度多通道同步数据采集系统的控制核心,主要实现的功能包括:A D７６０６驱动控制模块㊁双F I F O数据缓存㊁F T２２３２_U S B转换控制模块．２．２．１㊀C O N V S T A B转换时序㊀首先上电后提供上升沿复位信号R E S E T进行复位,初始化设图２㊀硬件连接图置A D７６０６的工作模式:设置O S０~O S２＝３ᶄb０００,R A N G E＝１,关闭过采样,设置每片A D７６０６最高采样频率支持２００K,－１０~＋１０V 量程;设置２片A D７６０６的P A R＃/S E R/B Y T E (P I N６)㊁D B１５(P I N３３)为０,选择１６位并行接口模式．为了实现２片A D７６０６所有１６通道同步采样,将２片A D７６０６的C O N V S T A和C O N V S T B 连在一起,统一进行控制,施加一个转换开始信号;数据的读取包括转换之后读取和转换期间读取两种,为了实现更快的吞吐率,两片A D７６０６都采用转换期间读取数据．A D７６０６所有通道同步采样控制时序如图３所示．其中,t１为C O N V S T A B高电平到B U S Y高电平的时间间隔,最大值为４０n s;t２为C O N VＧS T A B的低电平脉冲,最短时间为２５n s;t３为C O N V S T A B的高电平脉冲,最短为２５n s;t C Y C L E 为吞吐率的倒数,并行模式转换期间读取时间; t C O N V为转换时间,介于３．４５μs与４．１５μs之间,典型应用值为４μs;t４为复位信号R S T低电平到C O N V S T A B高电平之间的最短延迟时间,最小３６第１期杨会伟等:十六通道高精度同步数据采集系统设计图３㊀C O N V S T A B转换时序图值为２５n s;t５是C S N下降沿与B U S Y下降沿之间的时间设置,没有特殊要求;t R E S E T为复位信号高电平脉冲宽度,最短复位时间为５０n s[１０]．根据时序图,利用V e r i l o g语言设计A D７６０６的C O N V S T A B转换时序,首先在系统上电后利用外部的复位按钮产生复位信号,该复位信号输出后经过处理产生一个约５０n s的高电平脉冲复位信号,发送至A D７６０６复位引脚进行复位操作．在复位信号的高电平有效时,初始化产生C O NＧS T A B的分频计数器为０,A D７６０６采用２００K S P S的采样频率,C O N S T A B的周期为１s/２００K＝５μs,已知外部时钟为５０MH z,分频计数器大小为５０∗１０６/１/０．０００００５＝５００．复位结束后,利用复位信号的下降沿作为起点,以５０MH z时钟上升沿为触发条件,开始对C O N S T A B分频计数器进行计数,计数范围为０~５００,参照时序图和数据手册,设定计数器前１０个计数状态下C O N S T A B为低电平,其余１１~５００计数状态下C O N S T A B为高电平．在C O N S T A B由低电平转换到高电平后,A D７６０６产生输出高电平B U S Y 信号并开始转换,大约４μs后转换结束,B U S Y 信号由高电平跳变为低电平,B U S Y信号的下降沿表明当前转换数据已经锁存到输出数据寄存器中,B U S Y低电平稳定后就可以读取本次转换数据．为了便于实现并保证当前读取数据为最新转换数据,两片A D７６０６都采用转换后读取数据的方式,在B U S Y信号高电平期间,产生一定时间的低电平采样使能信号C S N,开始读取上次数据,在B U S Y下降沿到来前,任何在B U S Y高电平状态数据的读取必须都要完成,所以在设计时, C S N上升沿比B U S Y信号上升沿提前一段时间[１０]．２．２．２㊀并行数据读取控制㊀在设计好C O N VＧS T A B转换时序和采样使能信号C S N后,启动多通道并行数据读取,将上次转换数据读取至相应的F I F O中．两片A D７６０６并行多通道数据读取时序如图４所示．其中,t６为采样使能信号C S N有效到读使图４㊀并行数据读取时序能信号R D的有效时间间隔,没有特殊要求,可根据C S N下降延为基准产生R D有效低电平;t７为读使能信号R D读取一个通道数据周期中低电平脉冲宽度,最低为２１n s;t８为读使能信号R D读取一个通道数据周期中高电平脉冲宽度,最短时间为１５n s;t９为R D下降沿后的数据访问时间,最大值为２１n s;t１０为C S N到R D保持时间,没有特殊要求,保证在一个C S N的低电平时间内有８个周期的R D信号,以读取V１~V８８个通道的数据,两片A D７６０６共用同一个C S N和R D,以实４６㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀兰州文理学院学报(自然科学版)㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第３４卷现１６通道同步采样．根据时序图,利用V e r i l o g语言设计两片A D７６０６的１６通道数据的读取功能．首先,建立１６个深度为１２８㊁宽度为１６的F I F O数组阵列,分别用于存放１６通道采样数据,为每个F I F O指定读写地址．在复位信号高电平有效时,清空各个F I F O,F I F O满状态标志位设置为空状态,建立两个并行的过程块,分别用于完成两片A D７６０６各个通道的数据采集．针对每个数据采集过程,利用状态机控制实现８个通道数据采样到F I F O数组中,执行流程为:(１)进入空闲状态,在空闲状态下等待B U S Y信号高电平到来,当获得B U S Y信号为高电平时,进入A D转换,B U S Y等信号一直保持高电平．(２)当检测到B U S Y信号恢复低电平后,说明A D转换完成,数据已经锁存到输出寄存器中,开始进入A D７６０６８个通道数据顺序读取状态,在B U S Y信号下降沿的触发下设置C S N 为低电平,该低电平一直保持到８个通道数据读取结束为止．在C S N低电平期间,参照图４中t７和t８,设计产生８个R D周期性脉冲信号．A D７６０６的８个R D脉冲信号从通道１到通道８顺序读取数据,并将数据依次存入到相应的F I F O数组中,在读取期间同时检测B U S Y状态,在B U S Y下一个上升沿到来之前完成８通道数据读取工作．在第８个通道数据读完后,设置F I F O满状态标志为满状态,以提示可以将F I F O 数据取出传送至其他模块,另一片A D７６０６的数据读取是按照同样设计同步进行的,最终完成１６通道数据的同步采样．将１６个通道数据全部采集到F I F O数组后,通过判断F I F O标志为满状态,开始将１６个F I F O数组数据依次传送至F T２２３２_U S B模块,通过U S B接口传送至上位机进行显示和保存．3㊀上位机数据采集与测试利用F T２２３２_U S B模块的F I F O转U S B功能,实现将１６个通道１６位宽度F I F O数据依次转换成U S B串口数据并传输至上位机,U S B串口数据通信格式为:帧头＋多通道数据;２个字节为１个数据,低字节在前,１６通道数据的帧头定义为０x５a１０．F T２２３２H为F T D I公司的２通道高速U S B ２．０芯片,F T D I提供了F T２２３２H开发所需的所有驱动和多种语言上位机示例,无需编写U S B底层驱动,F T官方已提供了D L L,用户只需调用A P I即可．安装F T２２３２H驱动程序,在V B．n e t 开发环境中利用V B语言调用F T提供的D L L,进行U S B接口数据采集和显示,采集结果如图５所示．测试结果表明:当动态改变外部通道采样电压,１６个通道采样数据会立刻改变,该系统能够完成１６通道数据的实时同步采集．图５㊀数据采集界面4㊀结束语本文提出了一种１６通道高精度同步数据采集系统,系统分辨率１６位㊁１６通道,采样率可达２００K S P S;可采样电压量程为－１０~＋１０V．该系统利用可编程器件F P G A作为主控制器,便于５６第１期杨会伟等:十六通道高精度同步数据采集系统设计系统功能灵活升级和优化,采用多任务并行执行和V e r i l o g并行硬件语言编程,可提高多通道同步采样精度,利用两个F I F O阵列的乒乓操作便于实现１６通道数据转换为U S B上位机数据采集,提高系统采集效率．参考文献:[１]阳继军．基于G P S授时的地震采集系统同步系统设计[J]．石油仪器,２００９,２３(１):８２Ｇ８５．[２]邱桂芬．高速多通道数据采集系统的时钟同步设计[J]．舰船电子对抗,２０１３,３６(１):９３Ｇ９６．[３]刘小林,范育兵,罗春晖．基于F P G A的多通道数据采集系统设计[J]．北京:电子技术应用,２００９(７):４２Ｇ４４．[４]徐加彦．基于F P G A的高速多通道A D采样系统的设计与实现[J]．自动化与仪表,２０１４(９):４９Ｇ５２．[５]纪大伟,徐抒岩,胡君．基于F P G A的多通道高速数据采集系统[J]．仪表技术与传感器,２０１１,１２:３１Ｇ３２．[６]甘建伟,秦付军,王鹏．基于F P G A的高速多通道数据采集系统设计[J]．电子技术应用,２０１３,３９(４):８７Ｇ８８．[７]杨炜新．基于F P G A的多通道数据采集系统设计[D]．太原:中北大学,２０１４．[８]秦爽．多通道同步数据采集系统设计与实现[D]．成都:电子科技大学,２００９．[９]刘洋．基于N i o s I I的多路基阵信号数据采集与传输技术研究[D]．哈尔滨:哈尔滨工程大学,２０１３．[１０]刘曲波．基于I E C６１８５０的电子式互感器数字接口的设计[D]．武汉:华中科技大学,２００７．[责任编辑:李岚]D e s i g no f１６ＧC h a n n e lH i g hＧp r e c i s i o nS y n c h r o n i z e dD a t aA c q u i s i t i o nS y s t e mY A N G H u iＧw e i,MAS h uＧx i a n g,Z H O U X i a nＧf e i(S c h o o l o f I n f o r m a t i o nE n g i n e e r i n g,W u h u I n s t i t u t e o fT e c h n o l o g y,W u h u２４１００２,A n h u i,C h i n a)A b s t r a c t:I n o r d e r t o s y n c h r o n o u s l y d e t e c tm u l t i p l e d e t e c t i o n p o i n t s a n d a c c u r a t e l y r e f l e c t t h e r e a l s i t uＧa t i o no f t h e d e t e c t i o n o b j e c t a t a c e r t a i n t i m e,a１６Ｇc h a n n e l h i g hＧp r e c i s i o n s y n c h r o n o u s d a t a a c q u i s i t i o n s y s t e mi s p r o p o s e d．T h e s y s t e mf i r s t l y a p p l i e s p r o g r a mm a b l eF P G Aa s t h e c o n t r o l u n i t t o p r o v i d e a u n i f i e dC O N S T A B,C S N e n a b l e m e n ta n d RＧr e a d i n g c o n t r o l s e q u e n c ef o rt h et w o p i e c e so fF P G A, t h e n t w o t a s k s a r e e x e c u t e d i n p a r a l l e l t o c o m p l e t e t h e１６Ｇp a s s c o m p o s e d o f t w o p i e c e s o fA D７６０６a n d c h a n n e l d a t aa r ec o l l e c t e ds y n c h r o n o u s l y i n t ot w oc o r r e s p o n d i n g F I F Oa r r a y s,f i n a l l y,t h ed a t aa r e c o n v e r t e d i n t oU S Bd a t ab y t a b l e t e n n i s o p e r a t i o no f F I F Oa n d t r a n s m i t t e d t oP C f o r s t o r a g e a n dd i sＧp l a y．T h e e x p e r i m e n t a l r e s u l t s s h o wt h a t t h e s y s t e mc a n a c h i e v e１６Ｇc h a n n e l d a t a s y n c h r o n o u s a c q u i s iＧt i o na n dd i s p l a y,t h es a m p l i n g r a t e i s２００K S M P S,a n dt h er a n g eo f s a m p l i n g v o l t a g e i s－１０~＋１０V．K e y w o r d s:h i g hＧp r e c i s i o n;s y n c h r o n i z a t i o n;d a t a a c q u i s i t i o n;t i m i n g c o n t r o l６６㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀兰州文理学院学报(自然科学版)㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第３４卷。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计随着科技的不断进步，数据采集技术在各个领域都得到了广泛的应用，声发射数据采集技术在声学领域中占据着重要地位。
而在16通道声发射同步数据采集中的电路设计方面，更是需要精密的技术和专业的知识来实现。
本文将重点介绍16通道声发射同步数据采集电路的设计原理和关键技术，希望能够为相关领域的工程师和研究人员提供一些帮助和借鉴。
1. 系统概述在16通道声发射同步数据采集系统中，需要设计一个能够同时采集16个声发射信号并进行同步处理的电路。
这个电路需要具备高精度、高稳定性和高可靠性的特点，以保证采集到的数据具有较高的准确性和可靠性。
这个电路还需要具备一定的抗干扰能力，能够有效地抵抗来自外部环境的各种干扰信号。
2. 电路设计原理在16通道声发射同步数据采集电路设计中，关键的原理包括信号放大、滤波、模数转换和同步控制等。
对采集到的声发射信号进行放大处理，以保证信号的幅度能够满足后续处理的要求。
需要对信号进行滤波处理，去除其中的噪声和杂频成分，以保证采集到的信号是纯净的。
然后，对处理后的信号进行模数转换，将其转换为数字信号，以便于后续的数字信号处理。
需要设计一个同步控制电路，对16个通道的数据进行同步采集和处理，以保证数据的同步性和一致性。
3. 关键技术在16通道声发射同步数据采集电路设计中，有几个关键的技术需要特别注意。
首先是放大电路的设计，这需要根据实际的声发射信号幅度范围和噪声水平来确定放大倍数和放大器的参数。
其次是滤波电路的设计，需要根据声发射信号的频率范围和噪声成分来确定滤波器的类型和参数。
模数转换器的选择和同步控制电路的设计也是关键技术，需要根据系统的要求和性能指标来选择合适的器件和参数。
还需要考虑电路的抗干扰能力，采取一定的防护措施和抗干扰电路设计，以保证系统的稳定性和可靠性。
4. 电路实现在实际的16通道声发射同步数据采集电路中，可以采用模拟电路和数字电路相结合的方式来实现。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计在16通道声发射同步数据采集系统中，电路设计是核心技术之一。
本文将着重介绍16通道声发射同步数据采集中的电路设计，包括硬件电路和软件设计。
硬件电路设计硬件电路设计主要包括信号采集电路、放大滤波电路、同步信号电路和控制电路四个部分。
信号采集电路信号采集电路用于接收来自发射器的音频信号。
该电路应具备足够的输入阻抗和高通滤波器。
由于发射器输出的信号不稳定，为了避免电路干扰带来的噪声，输入阻抗应设为高阻值，一般在几百K欧姆以上。
同时，由于信号中存在低频噪声，应设计高通滤波器。
常见的高通滤波器有RC电路和运算放大器电路。
放大滤波电路放大滤波电路主要用于将输入的音频信号放大，并滤除其它频率的信号。
该电路应满足音频信号的频率响应，同时应避免过度放大引起失真。
一般采用多级的放大滤波电路，其中核心是运算放大器电路。
同步信号电路用于控制ADC（模数转换器）的采样时钟，保证各通道的采样时刻保持一致。
系统可以使用GPS信号或外部时钟信号作为同步信号源，也可以使用内部的基准时钟信号提供同步。
控制电路控制电路主要用于控制硬件电路的工作状态和保护电路，如atmega32u4微控制器、保险丝、电源管理电路等。
软件设计软件设计主要包括DSP算法的实现和数据采集及处理的程序设计。
DSP算法的实现DSP算法主要用于对输入信号进行数字信号处理，处理过程包括滤波、降噪、混响等处理。
常用的DSP处理器有TI的TMS320C5x系列和C6x系列、ADI的Blackfin系列和SHARC 系列等。
其主要任务是将输入的模拟信号转换为数字信号，然后对数字信号进行数值计算，最后将处理结果输出成模拟信号。
数据采集及处理的程序设计数据采集及处理的程序设计主要负责完成音频数据的采集和处理。
在音频数据采集阶段，应考虑通道数目、采样率、量化位数等各种因素。
一般来说，16通道采样率为48kHz，量化位数为24位。
在采集到音频数据后，应进行混音、滤波和处理，最终将处理后的数据存入SD卡或传输至计算机中进行进一步分析。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计1. 引言1.1 背景介绍16通道声发射同步数据采集系统是一种用于多通道声音信号采集和处理的重要设备。
随着科技的不断进步，声音信号的采集和处理在许多领域都有着广泛的应用。
在语音识别、音频录制、声音分析等领域都需要对声音信号进行高质量的采集和处理。
设计一套高性能的16通道声发射同步数据采集系统具有重要的研究意义和实际应用价值。
目前市面上的16通道声发射同步数据采集系统大多采用模拟电路和数字电路相结合的设计方案。
由于声音信号的特性复杂多变，要求系统具有较高的采集精度和稳定性，因此在系统设计中需要涉及到多方面的技术问题。
本文将结合硬件设计、模拟电路设计、数字电路设计、时序控制设计和信号采集与同步等方面，详细介绍16通道声发射同步数据采集系统的设计原理和技术实现方法，以期为相关领域的研究和应用提供参考。
1.2 研究意义在16通道声发射同步数据采集中的电路设计中，研究具有重要意义。
通过深入研究电路设计，可以提高音频数据采集的准确性和稳定性，从而提高音频信号的采集质量。
这种电路设计可以为声发射设备的发展提供技术支持，促进声音领域的创新和发展。
对16通道声发射同步数据采集电路设计的研究，可以为相关领域的工程师和研究人员提供技术参考和指导，推动整个行业的进步。
深入研究16通道声发射同步数据采集中的电路设计具有重要的理论和实践意义，对于促进声音领域的技术创新和产业发展具有积极的推动作用。
1.3 文献综述文献综述部分是整个研究工作中非常重要的一个部分，通过对已有文献的综合分析和总结，可以帮助我们更好地理解当前研究领域的现状和发展趋势。
在16通道声发射同步数据采集中的电路设计领域，已有许多相关的文献进行了深入研究和探讨。
在硬件设计方面，一些文献提出了各种不同的电路结构和设计方案，如采用高速模数转换器和精密时钟控制电路来实现高精度的数据采集；还有一些文献介绍了使用专门的信号调理电路和滤波电路来提高系统的抗干扰能力。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集系统的电路设计是实现多通道声音信号的采集和同步传输的关键部分。
本文将介绍该系统的电路设计。
该系统的电路设计主要包括音频放大电路、多通道ADC采集电路、时钟同步电路和数据传输电路等。
下面将对每个电路模块进行详细介绍。
1. 音频放大电路：音频放大电路用于放大来自麦克风的微弱声音信号。
可以使用分立元件（如运放）或集成放大器来实现。
该电路应具有低噪声、高增益和宽带特性，以确保准确地采集声音信号。
2. 多通道ADC采集电路：多通道ADC采集电路用于将放大后的声音信号转换为数字信号。
每个通道都包括一个ADC芯片和相关的电路，用于将模拟信号转换为数字信号。
采用多通道ADC可以同时采集多个声音信号，实现同步数据采集。
3. 时钟同步电路：时钟同步电路用于确保多个通道的数据采集是同步进行的。
该电路通常采用一种同步时钟源，将时钟信号分配给每个通道的ADC芯片，以确保它们以相同的采样频率进行采集。
时钟同步电路还可以提供同步信号，用于对采集数据进行时间标记。
4. 数据传输电路：数据传输电路用于将采集到的数字信号传输到后续处理系统。
这可以通过串行通信接口（如SPI、I2C）或并行总线（如PCI Express）来实现。
数据传输电路应具有足够的带宽和稳定性，以确保高质量的数据传输。
在电路设计过程中，需要考虑到以下几个因素：电路的噪声、干扰抑制、信号质量、功耗和布局布线等。
特别需要注意的是信号的灵敏度，声音信号的灵敏度较高，电路设计时需要注意地线的干扰问题，以及信号和电源线之间的隔离。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计随着科技的发展，声发射同步数据采集技术在许多领域得到了广泛的应用，包括医学、通信、娱乐等方面。
在这些应用中，电路设计是至关重要的一部分，它决定了数据采集的质量和稳定性。
本文将重点介绍在16通道声发射同步数据采集中的电路设计，包括系统整体架构、电路部件的选型和连接方式等方面的内容。
系统整体架构让我们来看一下16通道声发射同步数据采集系统的整体架构。
这个系统由16个声发射模块、数据采集模块、控制模块和显示模块组成。
声发射模块负责将声音信号转换成电信号，并通过数据线传输给数据采集模块；数据采集模块负责将接收到的数据进行采集、处理和存储；控制模块负责对整个系统进行控制和协调；显示模块负责将处理后的数据以图形或数字的方式显示出来。
整个系统的核心是数据采集模块，因此我们将主要关注这一部分的电路设计。
电路部件的选型在数据采集模块的电路设计中，需要考虑到多个通道的数据采集和传输，因此我们需要选择合适的部件来完成这一任务。
首先是模拟信号的采集部分，我们需要选择高精度的模拟转换器（ADC）来确保声音信号的准确采集。
通常情况下，我们可以选择16位或24位的ADC，其采样速率可以根据应用的需求来确定。
还需要考虑到输入信号的放大和滤波，因此我们还需要选择合适的放大器和滤波器来完成这一任务。
数据采集模块还需要考虑到数字信号的处理和传输。
为了完成这一任务，我们需要选择合适的微处理器或数字信号处理器（DSP）来完成数据的处理和存储。
我们还需要选择合适的通信接口，例如SPI或I2C接口，来完成数据的传输。
在这一过程中，我们还需要考虑到系统的时序和同步问题，因此需要选择合适的时钟和时序控制器来保证数据的同步和稳定传输。
连接方式的设计让我们来看一下数据采集模块各个部件之间的连接方式。
首先是声发射模块和数据采集模块之间的连接。
通常情况下，我们可以选择串行接口（如SPI或I2C）来完成这一连接。
其次是数据采集模块和控制模块之间的连接。
16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计随着科学技术的不断发展，声发射同步数据采集技术在音频处理领域中得到了广泛的应用。
16通道声发射同步数据采集是一种常见的技术，它可以同时采集并处理来自16个不同通道的声音信号，为人们提供了更加丰富的音频处理体验。
在这种技术中，电路设计起着至关重要的作用，它直接影响着声发射同步数据采集系统的性能和稳定性。
本文将重点探讨16通道声发射同步数据采集中的电路设计问题。
一、电路设计的基本原理在进行16通道声发射同步数据采集的电路设计时，需要考虑以下几个基本原理：1. 信号采集：对于每一个声音信号通道，需要设计相应的信号采集电路。
这个电路需要能够捕捉和放大声音信号，同时抑制噪音和干扰。
2. 数据同步：各个声音信号通道采集的数据需要能够同步，以确保整个系统的数据稳定性和一致性。
3. 数据传输：采集到的声音数据需要能够有效地传输到后续的处理单元，如数字信号处理器或者计算机。
二、电路设计的关键问题2. 数据同步电路的设计：在多个声音信号通道采集数据的需要确保这些数据的同步性。
需要设计一个数据同步电路，以确保各个通道的数据能够同步到统一的时钟信号下，保证数据的一致性。
以上关键问题需要在电路设计中得到有效的解决，以确保整个声发射同步数据采集系统的性能和稳定性。
三、电路设计的解决方案在面对以上关键问题时，可以采用以下解决方案进行电路设计：3. 数据传输电路的设计：可以采用高速数据传输接口，如PCIe接口或者以太网接口，将采集到的声音数据快速、稳定地传输到后续的处理单元。
可以采用缓冲电路和差分信号传输技术，进一步提高数据传输的速度和稳定性。
四、电路设计的实现和应用在完成电路设计后，需要进行实际的电路制作和应用测试，以验证电路设计的可行性和可靠性。
1. 电路制作：可以设计PCB电路板，将信号采集电路、数据同步电路和数据传输电路进行布局和连接。
可以使用高品质的元器件和连接线路，以确保整个电路的稳定性和可靠性。
ad7606stm32f407例程
AD7606是一款8通道16位模数转换芯片，而STM32F407则是一款高性能的ARM Cortex-M4处理器芯片。
将这两者结合起来，可以实现高精度、高性能的数据采集和处理。
本文将为大家介绍如何使用STM32F407搭配AD7606进行数据采集，并给出相应的例程。
一、准备工作在使用AD7606和STM32F407之前，需要准备好一些硬件和软件环境。
硬件准备：AD7606芯片、STM32F407开发板、外部时钟源、电源模块等。
软件准备：Keil MDK开发环境、STM32CubeMX配置工具、AD7606驱动程序等。
二、硬件连接将AD7606和STM32F407通过SPI接口相连，注意引脚对应关系，如下所示：AD7606 STM32F407SCK SPI_CLKCONVST GPIOCS SPI_CS...另外，还需要连接时钟源和电源，确保AD7606正常工作。
三、软件编程1. 配置STM32F407使用STM32CubeMX配置工具，配置STM32F407的外部时钟源、SPI接口、GPIO口等，生成相应的初始化代码。
2. 编写AD7606驱动程序根据AD7606的数据手册，编写相应的SPI通讯函数、数据读取函数等，完成AD7606的驱动程序。
3. 编写数据采集程序在主程序中，初始化STM32F407和AD7606，然后编写数据采集的逻辑，包括启动转换、读取转换结果、数据处理等。
四、调试和优化在完成软件编程后，需要进行调试和优化，确保整个系统能够正常工作，并且达到预期的性能要求。
可以通过调试工具、逻辑分析仪等设备进行系统性能分析和优化。
五、总结通过本文的介绍，读者可以了解到如何使用STM32F407搭配AD7606进行数据采集，并且掌握相应的硬件连接和软件编程技巧。
在实际应用中，可以根据需求对本例程进行扩展和优化，实现更复杂的数据采集和处理功能。
希望本文对读者有所帮助。
六、应用场景AD7606和STM32F407的组合可以广泛应用于各种领域的数据采集和处理任务。
STM32ADC多通道16路电压信号采集
STM32ADC多通道16路电压信号采集下面介绍一种利用STM32单片机制作的16路多通道ADC采集电路图和源程序。
采用USB接口与电脑连接，实则USB转串口方式，所以上位机可以用串口作为接口。
电路图中利用LM324作为电压跟随器，起到保护单片机引脚的作用。
直接在电脑USB取点，省去外接电源麻烦，实测耗电电流不到20ma.1.主控电路图：2. USB转串口电路图3.LM324电压跟随器电路图4.滤波电路图5.16路接口电路图6.电源电路图7.16路ADC初始化程序：void Adc_Init(void){//先初始化IO口RCC->APB2ENR|=0X7<<2; //使能PORTA\PORAB\PORTC口时钟GPIOA->CRL&=0X00000000;//PA0 1 2 3 4 5 6 7 anolog输入GPIOB->CRL&=0XFFFFFF00;//PB0 1 anolog输入GPIOC->CRL&=0XFF000000;//PC0 1 2 3 4 5 anolog输入//通道10/11设置RCC->APB2ENR|=1<<9; //ADC1时钟使能RCC->APB2RSTR|=1<<9; //ADC1复位RCC->APB2RSTR&=~(1<<9);//复位结束RCC->CFGR&=~(3<<14); //分频因子清零//SYSCLK/DIV2=12M ADC时钟设置为12M,ADC最大时钟不能超过14M!//否则将导致ADC准确度下降!RCC->CFGR|=2<<14;ADC1->CR1&=0XF0FFFF; //工作模式清零ADC1->CR1|=0<<16; //独立工作模式ADC1->CR1&=~(1<<8); //非扫描模式ADC1->CR2&=~(1<<1); //单次转换模式ADC1->CR2&=~(7<<17);ADC1->CR2|=7<<17; //软件控制转换ADC1->CR2|=1<<20; //使用用外部触发(SWSTART) 必须使用一个事件来触发ADC1->CR2&=~(1<<11); //右对齐ADC1->SQR1&=~(0XF<<20);ADC1->SQR1&=0<<20; //1个转换在规则序列中也就是只转换规则序列1//设置通道采样时间ADC1->SMPR2&=0X00000000;//通道0,1,2,3,4,5,6,7,8,9采样时间清空ADC1->SMPR2|=7<<27; //通道9 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<24; //通道8 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<21; //通道7 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<18; //通道6 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<15; //通道5 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<12; //通道4 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<9; //通道3 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<6; //通道2 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<3; //通道1 239.5周期,提高采样时间可以提高精确度ADC1->SMPR2|=7<<0; //通道0 239.5周期,提高采样时间可以提高精确度ADC1->SMPR1&=0XFFFC0000;//通道10,11,12,13,14,15采样时间清空ADC1->SMPR1|=7<<15; //通道15 239.5周期,提高采样时间可以提高精确度ADC1->SMPR1|=7<<12; //通道14 239.5周期,提高采样时间可以提高精确度ADC1->SMPR1|=7<<9; //通道13 239.5周期,提高采样时间可以提高精确度ADC1->SMPR1|=7<<6; //通道12 239.5周期,提高采样时间可以提高精确度ADC1->SMPR1|=7<<3; //通道11 239.5周期,提高采样时间可以提高精确度ADC1->SMPR1|=7<<0; //通道10 239.5周期,提高采样时间可以提高精确度ADC1->CR2|=1<<0; //开启AD转换器ADC1->CR2|=1<<3; //使能复位校准while(ADC1->CR2&1<<3); //等待校准结束//该位由软件设置并由硬件清除。

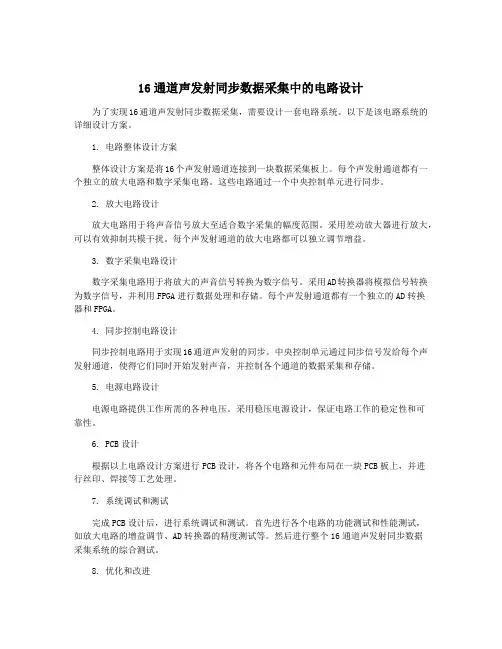

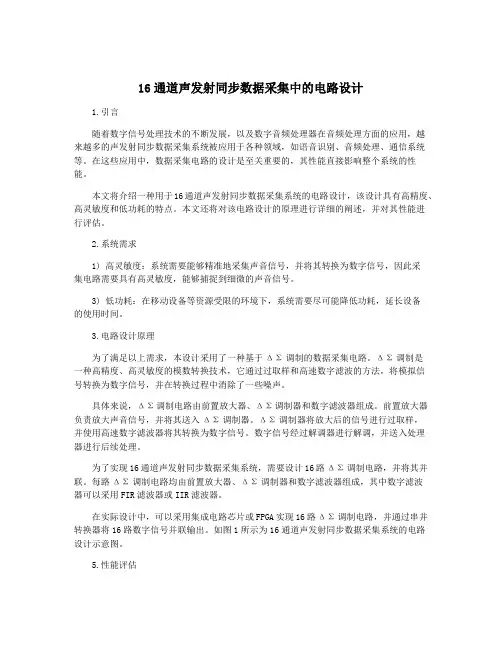

16通道声发射同步数据采集中的电路设计
16通道声发射同步数据采集中的电路设计在16通道声发射同步数据采集中，电路设计是非常重要的一部分。
根据需求，可以设计出适用于此系统的电路，以确保数据采集的准确性和稳定性。
需要设计的是模拟信号采集电路。
通过选择合适的模拟信号采集电路，可以将声发射信号转化为数字信号进行采集和处理。
在这个系统中，需要采集16路声发射信号，因此需要设计16路模拟信号采集电路。
模拟信号采集电路通常由前置放大器和抗混叠滤波器组成。
前置放大器用于将微弱的声发射信号放大到适合采集的幅度范围内。
抗混叠滤波器用于消除由于采样频率低于信号频率引起的混淆。
需要设计的是模数转换电路。
模数转换电路用于将模拟信号转换为数字信号。
可以使用多通道高速模数转换器（ADC）来实现16通道的数据采集。
通过选择合适的ADC，可以实现高速和高精度的数据采集。
在数据采集过程中，需要确保各个通道的同步采集。
为了实现同步采集，可以使用同步时钟信号。
可以设计一个时钟发生电路，生成同步时钟信号，并将其分配给各个通道的ADC。
还需要设计电源和地线系统，以确保电路的稳定工作。
稳定的电源系统可以为电路提供稳定的工作电压和电流。
地线系统是为了确保电路的接地可靠，减少干扰。
除了电路设计，还需要进行布线和排线设计。
布线设计要考虑信号线和电源线之间的间距和交叉，以及信号线和地线之间的隔离。
排线设计要合理安排电路板上各个元件的位置和连接方式，以确保信号的稳定传输和电路的良好工作。
在设计完成后，需要对电路进行测试和调试。
可以通过波形分析仪、示波器等工具对电路输出的波形进行观测和分析，以验证电路设计的正确性和性能。
如果需要进一步优化电路的性能，可以根据测试结果对电路进行调整和改进。
