YAMAHA 02R 数字调音台

合集下载

YAMAHA数字调音台技术文档

模式一：全区调音台用所有音源进AUX1 DME 把AUX1路由到所有音箱移动音箱使用BUS1 调音台上BUS1分到所有移动音箱24路话筒、LINE1、2进AUX9，AUX9进MA TRIX1-4分别作为录音、均衡、反馈抑制、效果信号模式二：分三个区（左、中、右）第一跳线排（话筒信号）C、D、I/J、G区话筒进跳线排输出1-8路再进调音台为左区A、B区话筒进跳线排输出9-16路再进调音台为中区E、F、K/L、H区话筒进跳线排输出再进调音台17-24路为右区第二跳线排（自动混音台）信号进调音台LINE1、2（暂设定为A区信号，进AUX3，DME路由到中区音箱）第三跳线排（无线话筒共12只、音源播放4台、效果处理3台）无线话筒进跳线排输出1-4进调音台LINE3-6为左区无线话筒进跳线排输出5-8进调音台LINE7-10进中区无线话筒进跳线排输出9-12进调音台LINE11-14进右区音播放器进跳线排输出13\14进调音台LINE15-16进左区音播放器进跳线排输出15\16进调音台LINE17-18进中区音播放器进跳线排输出17\18进调音台LINE19-20进右区效果处理进跳线排输出19、20进调音台LINE21-22（暂定进中区，进BUS2，DME路由到中区音箱）矩阵信号21-22进跳线排输出进调音台LINE23-24进左区矩阵信号23-24进跳线排输出进调音台LINE25-26进中区矩阵信号25-26进跳线排输出进调音台LINE27-28进右区调音台模式调音台把1-8、LINE3-6、15-16、23-24路输入进AUX2、BUS1DME把BUS1、AUX2路由到左区音箱调音台把9-16、LINE1、2、LINE7-10、17-18、21-22、25-26路输入进BUS2、AUX3 DME把BUS2、AUX3路由到中区音箱调音台把17-24、LINE11-14、19-20、27-28路输入进BUS3、AUX4DME把BUS3、AUX4路由到右区音箱调音台录音调音台把1-8、LINE3-6路输入进AUX9调音台把9-16、LINE1、2、LINE7-10路输入进AUX10调音台把17-24、LINE11-14路输入进AUX11（AUX9-11送到MATRIX1-4需在调音台上手动分配才可作到同时进行处理）模式三：分七个区（左一、左二、左三、中、右一、右二、右三）第一跳线排（话筒信号）C、D区话筒进调音台1-3路为左一区I/J区话筒进调音台前4-6路为左二区G区话筒进调音台前7-9路为左三区AB区话筒进调音台10-12路为中区E、F区话筒进调音台13-15路为右一区K/L区话筒进调音台前16-18路为右二区H区话筒进调音台前19-21路为右三区第二跳线排（自动混音台）信号进调音台LINE1、2（暂设定为中区信号）第三跳线排（无线话筒共12只、音源播放4台、效果处理3台）无线话筒1进调音台LINE3进左一区无线话筒2进调音台LINE4进左二区无线话筒3进调音台LINE5进左三区无线话筒4进调音台LINE6进中区无线话筒5进调音台LINE7进右一区无线话筒6进调音台LINE8进右二区无线话筒7进调音台LINE9进右三区音播放器15\16进调音台LINE15-16左一区音播放器17\18进调音台LINE17-18左二区音播放器19\20进调音台LINE19-20左三区音播放器21\22进调音台LINE21-22中区.。

雅马哈01V96V2数字调音台进阶应用指南_五_

在《雅马哈01V 6V2数字调音台进阶应用指南(四)》[1]中讨论了内部效果器的使用，并说明了效果库的内容。

接下来继续深入地了解其更为详尽的设置与操作。

这部分对其输入/输出通道的一些主要设置的灵活应用进行详解。

1 输入通道的门限动态处理在01V 6的每个输入通道，都有一个单独的噪声门(GATE)可用，相当于内置了32台噪声门设备已。

在多支话筒同时打开的情况下，合理地设置通道噪声门，可避免话筒线路带来的本底噪声，以及多支话筒并用造成的传声增益下降易啸叫的问题。

作用类似智能话筒混音器。

01V 6的门限触发还可由非本通道信号来实现(其他输入通道或AUX 发送通道)。

利用这个功能，将门限类型设为限制器，还可实现类似会议系统的主席优先模式，即某路话筒的信号会触发其他所有话筒信号的限幅。

要在输入通道使用门限器，先使用“SEL”按钮选择要使用门限器的通道，然后按DISPLAY ACCESS “DYNAMICS”按钮，再按“F1”按钮，就会显示“DYNAMICS”的“GATE EDIT”页面，如图1。

①KEYIN SOURCE (触发输入源)这些按钮用于选择触发门限器改变工作状态的关键输入源。

SELF(自身)：当前选定的通道自身作为关键输入源。

CHANNEL(通道)：其他通道的输入信号作为输入源。

在CHANNEL 按钮下面的参数框选择需要的通道。

AUX(辅助)：辅助发送信号作为输入源。

在AUX 按钮下面的参数框选择需要的母线。

②STEREO LINK(立体声通道链接)“ON/OFF”按钮用于成对地进行两个通道的压缩器操作，使之成为立体声操作。

无论通道是否成对都可进行这个操作。

③CURVE(曲线)雅马哈01V 6V2数字调音台进阶应用指南(五)图1　DYNAMICS中的GATE EDIT页面[摘　要]　文中从输入通道的门限动态处理、输入/输出通道的压缩动态处理和均衡、设定成对输入通道、调节输入通道的声像、输入/输出通道的延时设置、改变输入/输出通道的名称几方面，对雅马哈01V 6V2的输入/输出通道的灵活应用进行详解。

YAMAHA ME02R96 OWNER'S MANUAL

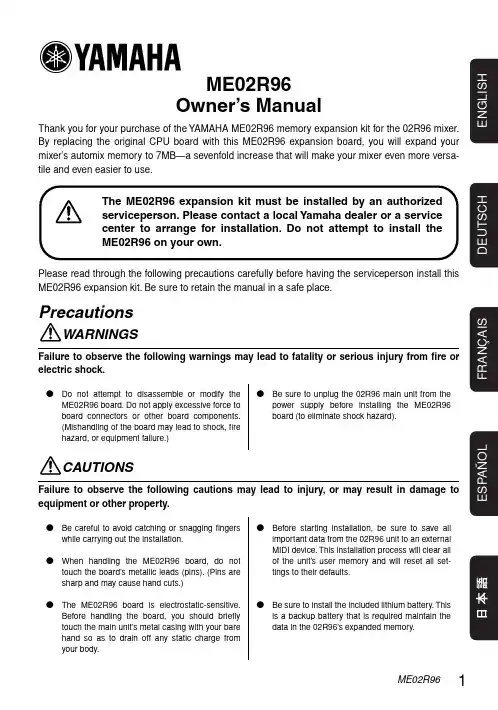

1ME02R96E N G L I S HD E U T S C HME02R96 Owner’s ManualThank you for your purchase of the YAMAHA ME02R96 memory expansion kit for the 02R96 mixer.By replacing the original CPU board with this ME02R96 expansion board, you will expand your mixer ’s automix memory to 7MB —a sevenfold increase that will make your mixer even more versa-tile and even easier to use.Please read through the following precautions carefully before having the serviceperson install this ME02R96 expansion kit. Be sure to retain the manual in a safe place.1. IMPORTANT NOTICE: DO NOT MOD-IFY THIS UNIT!This product, when installed as indicated in the instructions contained in this man-ual, meets FCC requirements. Modiﬁca-tions not expressly approved by Y amaha may void your authority, granted by theFCC, to use the product.2. IMPORTANT: When connecting thisproduct to accessories and/or anotherproduct use only high quality shieldedcables. Cable/s supplied with this prod-uct MUST be used. Follow all installation instructions. Failure to follow instructions could void your FCC authorization to use this product in the USA.3. NOTE: This product has been testedand found to comply with the require-ments listed in FCC Regulations, Part 15 for Class “B” digital devices. Compliance with these requirements provides a rea-sonable level of assurance that your use of this product in a residential environ-ment will not result in harmful interfer-ence with other electronic devices. This equipment generates/uses radio fre-quencies and, if not installed and usedaccording to the instructions found in the users manual, may cause interference harmful to the operation of other elec-tronic devices. Compliance with FCC regulations does not guarantee that interference will not occur in all installa-tions. If this product is found to be the source of interference, which can be determined by turning the unit “OFF” and “ON”, please try to eliminate the problem by using one of the following measures:Relocate either this product or the device that is being affected by the inter-ference.Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or install AC line ﬁlter/s.In the case of radio or TV interference, relocate/reorient the antenna. If the antenna lead-in is 300 ohm ribbon lead, change the lead-in to co-axial type cable.If these corrective measures do not pro-duce satisfactory results, please contact the local retailer authorized to distribute this type of product. If you can not locate the appropriate retailer, please contact Y amaha Corporation of America, Elec-tronic Service Division, 6600 Orangetho-rpe Ave, Buena Park, CA90620The above statements apply ONL Y to those products distributed by Y amaha Corpora-tion of America or its subsidiaries.* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA.(class B) FCC INFORMATION (U.S.A.)This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.This Class B digital apparatus complies with Canadian ICES-003.Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.2ME02R96E N G L I S H*Please dispose of used batteries in accordance with local regulations.*Illustrations in this manual are for explanatory purposes only, and may not match the actual appearance of the product.*Company names and product names used herein are trademarks or registered trademarks of their respec-tive owners.*Use of the software and this manual is governed by the license agreement which the purchaser fully agrees to upon breaking the seal of the software packaging. (Please read carefully the important information and the Software Licensing Agreement of the Studio Manager ’s installation guide included with 02R96 before installing the software.)*Speci ﬁcations and descriptions in this owner ’s manual are for information purposes only. Y amaha Corp.reserves the right to change or modify products or speci ﬁcations at any time without prior notice. Since speci ﬁcations, equipment or options may not be the same in every locale, please check with your Y amaha dealer.Yamaha cannot be held responsible for damage caused by improper use or modiﬁcations to the device, or data that is lost or destroyed.ADVARSEL!Lithiumbatteri —Eksplosionsfare ved fejlagtig h åndtering. Udskiftning m å kun ske med batteri af samme fabrikat og type. Lev ér det brugte batteri tilbage til leverandoren.VARNINGExplosionsfara vid felaktigt batteribyte. Anv änd samma batterityp eller en ekvivalent typ som rekommenderas av apparattillverkaren. Kassera anv änt batteri enligt fabrikantens instruktion.VAROITUSParisto voi r äj äht ää, jos se on virheellisesti asennettu. Vaihda paristo ainoastaan laitevalmista-jan suosittelemaan tyyppiin. H ävit ä k äytetty paristo valmistajan ohjeiden mukaisesti.NEDERLANDTHE NETHERLANDSG Dit apparaat bevat een lithium batterij voor geheugen back-up.G This apparatus contains a lithium battery for memory back-up.G Raadpleeg uw leverancier over de verwijde-ring van de batterij op het moment dat u het apparaat ann het einde van de levensduur afdankt of de volgende Yamaha Service Afdeiing:Yamaha Music Nederland Service Afdeiing Kanaalweg 18-G, 3526 KL UTRECHT Tel. 030-2828425G For the removal of the battery at the moment of the disposal at the end of the service life please consult your retailer or Yamaha Ser-vice Center as follows:Yamaha Music Nederland Service Center Address: Kanaalweg 18-G, 3526 KLUTRECHTTel: 030-2828425G Gooi de batterij niet weg, maar lever hem in als KCA.G Do not throw away the battery. Instead, hand it in as small chemical waste.3ME02R96E N G L I S HG Note About Versions and UpgradesSystem software:The ME02R96 includes system version 1.20 or higher, and is not compatible with pre-V1.20 soft-ware. Before upgrading your 02R96 again in the future, be sure that your updater program is V1.20or higher.Studio Manager:The ME02R96 is not compatible with Studio Manager versions prior to V1.1.1. I f your version is older than V1.1.1, please replace it by installing the Studio Manager version included on the accom-panying CD-ROM. For information about how to carry out the installation, refer to Studio Manager ’s installation guide.Note that Macintosh system requirements are now as indicated in the table below.Macintosh System Requirements For the latest information about System software and Studio Manager, please visit our website at:.G Save the Data from the 02R961.Press the DISPLAY ACCESS [MIDI] key to open the Bulk Dump page.2.Set CATEGORY to ALL, select the TRANSMIT button, and then press the [ENTER] key to start the save.Computer A Macintosh G3/233 MHz or better and a USB port OS Mac OS 8.6 to 9.2.2 (Mac OS X not supported)Memory 120 MB or more of free memory (Virtual memory must be turned off)Hard Disk 7 MB or moreDisplay 1024 × 768 pixels, 256 colors or higher 1280 × 1024, 32,000 colors recommended OtherOMS 2.3.3 or laterNote: If you are using a PowerBook on battery power, open the Energy Save control panel, and in Advanced Settings, Additional Power Savings, turn off Allow processor cycling.The board installation procedure will clear all 02R96 user memory, and will reset all 02R96 settings to their defaults. Before starting installation, use the following procedure to save the data from the 02R96into an external MIDI device. You can then restore the data after completing the installation.As an alternative, you can use Studio Manager to save the 02R96 data into a computer. For details,refer to the Studio Manager owner’s manual (PDF ﬁle).4ME02R96E N G L I S HG Install the ME02R96 Expansion Kit~The following instructions are intended for use by authorized serviceper-sons only.~Detach and Raise the Control Panel1.Turn off the 02R96 power switch, and unplug the 02R96 power cord from the power supply.2.If SP02R96 side panels are installed on the 02R96, remove both of these panels (one from the left, and the other from the right). To remove each panel, remove 6 screws as shown below (for a total of 12 screws).For more information about SP02R96 side panels, refer to the 02R96 owner ’s manual.When removing each screw, note its location and be sure to return it to the same place when reassem-bling. Screws come in various sizes and are not interchangeable.5ME02R96E N G L I S H3.If the MB02R96 peak meter bridge is installed on the 02R96, remove it. First disconnect the bridge cable from the METER connector on the 02R96. Then remove the 4 screws holding thebridge in place (as shown below), and remove the bridge.6ME02R96E N G L I S H4.Remove the screws indicated in the illustration below: 7 screws from the left side, 7 screws from the right side, 7 screws from the front, and 7 screws (or 5 screws, if 2 were already removed at Step 3) from the rear.5.Hold onto the LCD, and lift up the rear of the control panel.6.Secure the raised control panel in place, so that it does not fall back down.Positioning Screw<Left Side View>Position-ing ScrewLCD 7 Screws<T op View>7 Screws<Right Side View><Front View>7 ScrewsPositioning Screw7 ScrewsPosition-ing ScrewLCD7ME02R96E N G L I S H1.Disconnect the 2 flat cables from the connectors on the CPU board.The cables are connected to white connectors.Before disconnecting each cable, pull the con-nector latch up as shown in the illustration.2.Remove the 4 screws holding the CPU board in place, and remove the CPU board.3.Mount the ME02R96 board.Connect the two black connectors on the underside of the ME02R96 board to the two black connectors on the 02R96. Then fasten the ME02R96 into place using 4 screws (the 4 screws you removed above, or the 4 screws included in the kit).4.Reconnect the 2 flat cables.To reconnect: Push the latch down, then insert the cable so that the red line on the cable is aligned with the M mark on the board.5.Install the supplied lithium battery. This is a backup battery that is required to maintain data in the 02R96 unit ’s expanded memory.When installing the expansion board, you can use either these 4 screws or else the 4 screws included in the kit. If you reuse these original screws, you will not need the screws in the kit.Flat Cable Latch8ME02R96E N G L I S HReattach the Control Panel1.Lower the control panel back into place. Then refasten with the original screws, in the following order: front panel first, then the sides, and then the rear. When fastening each panel, always fasten the positioning screw first (see illustrations on page 6 above).2.If applicable: Reinstall the MB02R96 peak meter bridge and/or the SP02R96 side panels by reversing the removal procedures given on page 4 and 5 above.G Restoring the Saved 02R96 DataIf you saved the 02R96 data to an external MIDI device as described on page 3 above, you can now restore that data as follows.1.After completing the kit installation, turn on the 02R96 power. The start-up screen displays the message MEMORY EXPANDED .2.Press the DISPLAY ACCESS [MIDI] key to open the Bulk Dump page.3.Set the CATEGORY to ALL, select the REQUEST button, and then press the [ENTER] key.G Kit ContentsEuropean modelsPurchaser/User Information speciﬁed in EN55103-1 and EN55103-2.Conforms to Environments: E1, E2, E3 and E4Before screwing in the control panel, check to make sure that you have not left any loose screws or tools inside the 02R96 casing. Loose objects left in the casing may cause damage to the equipment.It is not possible to load automix data that exceeds the mixer’s automix memory capacity (7MB with the ME02R96 installed; 1MB if it is not installed). If you attempt to load such data, the 02R96 will dis-play an appropriate message and will execute the load. Any data already existing in the 02R96 will remain unchanged.ME02R96 Expansion Board Lithium battery 4 ScrewsME02R96 Owner ’s Manual (this booklet) CD-ROM (Studio Manager)Yamaha Manual Libraryhttp://www2.yamaha.co.jp/manual/english/。

雅马哈调音台使用说明

雅马哈调音台使用说明当最初接触调音台的时候，很容易会被它面板上花花绿绿、数目众多的旋钮和推杆唬住。

首先我们来看一下左边的面板。

实际上，左边每一路的推杆和旋钮的意义都是一样的。

所以你只需要集中精力了解一个通道的操作方法就可以通盘掌握。

较少路数的调音台有4路和8路的输入控制，而路数最多的有96路甚至更多的。

这个调音台有8路输入控制，我们只取其中一个来讲解各部分的作用。

1.MIC：麦克风输入接口麦克风输入经由 XLR 母座，可接受平衡式或非平衡式低电平讯号，使用专业动圈式、电容式或丝带式低阻抗麦克风，如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线，以避免电波噪音的干扰。

2.LINE：高电平输入接口高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入，麦克风音源以外的讯号都可经由高电平输入至混音机，立体 Phone Jack 的输入是平衡式的，相同于 XLR 的方式，但是如果一定要用非平衡式器材时，可用Mono Phone Jack ，其接线不能太长（4.5m 以内）。

3.LINE -20DB：衰减 20 分贝按键按下此键可以对输入电平衰减 20 分贝。

一般在环境噪音较大，设备电平噪音较大或电平过高的时候使用该按键。

使用该键将对音频输入信号的所有频率进行衰减，以达到将音量较小的杂音或电噪音过滤掉的目的。

有时会出现输入电平信号过高的现象，如不进行衰减，则衰减器的控制范围就会大大降低，只能在一个很小的区域内滑动，造成对音量输出控制很难操作。

此时应按下此键，以增大衰减器的有效控制范围。

4.PEAK：峰值指示灯Peak 灯亮时，警告使用者输入信道内的讯号过强。

发现 Peak 灯亮时，并且任由这种情况持续的话，调音台会启动自我保护功能，切断音源输出。

所以，此时应调整输入音量大小，否则，调音台的音频输出将被自动切断。

可使用的控制包括：Line －20 DB、减小Gain、拉低衰减器，一般以减小Gain为宜。

MIDI控制指南

MIDI 控控制指南MIDI控本指南介绍了用于YAMAHA数字调音台（M7C 和01V96）的MIDI信息并以设置步骤为例描和01V96）的MIDI信息，并以设置步骤为例描本指南以M7CL V3数字调音台为例描述了通过的功能。

一些在M7CL上可行功能的在其他型号上并不可的用户手册。

目录介绍P2MIDI信息介绍Program Change 实例P3利用Program Change控制Bank 模式下的Program C P6Bank 模式下的Program C P7其他模式Control Change 实例P9用Control Change (TABLE P13用NRPN控制推子电平和声Parameter Change 实例P17用Parameter Change控制CL、LS9、PM5D、DM2000、02R96、DM1000描述了MIDI信息应用实例描述了MIDI信息应用实例。

过外部设备发送MIDI信息到MIDI接口来控制M7CL 可行。

关于各型号上可行的MIDI细节，详见各自制场景和预置Change E)控制推子电平和声像值声像值制推子电平和声像值介绍MIDI是乐器数字接口（Musical Instru 是乐字接（在电子乐器之间传输其表演数字数据的•本指南假定读者已经具有MIDI的基础知识，所以MIDI信号中Program-change, contro 应用于控制Yamaha数字调音台场景和Program changeMIDI 信号的program change信息可用你可以呼出在调音台的program chan Control changeMIDI control change信息可用于很多你可以控制在调音台的control chang 你可以控制在调音台的control chang Parameter change如同control change信息, MIDI param 平和声像值的参数。

YAMAHA---DM1000调音台操作手册(中文)

DM-1000用户简明操作手册① +48V ON/OFF切换开关1-16这是用于打开或关闭每组输入(INPUT)中+48V幻象供电(Phantom Power)的开关。

立体声部分DM-1000用户简明操作手册按这个按键将显示自动混音(Automix)页面，页）。

/INSERT/DELAY]//INS/DLY)这是一台320×240像素的LCD显示屏，带有荧光背光。

立体声仪表段电平表将显示立体声总线的最终输出电平。

对比度控制用于调节显示屏的对比度。

[F1]-[F4]按键滚动按键滚动按键按键(Routing)页面，用于发送选定通道所需的总线上，并可到立体声总线(Stereo Bus)上的信号电平（参见英文用户手按键按键这些按键用于选择路由中输入通道信号所要到达的总线。

当前被选定的总线，这些按键用于选择一个输入通道层(Input Channel Layer)便可以分别控制通道1-16、页可以获得更多有关层的信息）。

(Scene Memory Display)当前选定场景记忆的号码会显示在这里。

Indicator)/按键这两个按键用于选择一个想要存储或者调入的场景。

按键便按键便降低选项中的序号。

如果按住按键不放，则序号会连续增加或减少。

按键选定的场景记忆。

左、右、上、下（）方向按键耳机与对讲部分(Talkback Level)控制这个控制用于设置内置对讲麦克风。

（参见英文用户手册第(Monitor)页面，可以对监控设置进行调整（参见英文用。

当一个或多个通道独奏时候，这个指示灯会闪烁。

①输入(Input)插头这些Balanced XLR-3-31型插头可以传输线路电平以及麦克风信号。

额定信号电平范围从-60 dB到+4 dB。

② OMNI IN插头1-4型插头可以传输线路电平信号。

额定信号电平为1 & 2您可以在这些插槽中插入选件mini-YGDAI卡。

（参见本手册第更多有关安装板卡的信息）。

YAMAHA 02R96 Version2数字调音台

YAMAHA 02R96 Version2数字调音台
佚名
【期刊名称】《世界专业音响与灯光》
【年(卷),期】2005(3)6
【摘要】YAMAHA 02R96的处理能力是最初02R的5倍，并继承了YAMAHA 旗舰产品DM2000数字制作调音台的主要性能，如96kHz音频、环绕监听、录音室管理软件、DAw控制等。

现在YAMAHA又推出了第二代02R96——02R96 Version2．添加了新的特性和功能。

例如：集成式DAW控制加入了对Steinberg’sNuendoDAW系统的高级支持功能以及与ProTools模式兼容的操纵杆系统；完整的环绕声解决方案可提供进行环绕处理、声像控制和监听等所需的全部标准配置；
【总页数】1页(P75)
【正文语种】中文
【中图分类】TN912.2
【相关文献】
1.YAMAHA DM1000数字调音台在演播室的应用 [J], 付金霞;
2.数字调音台使用技巧——以Yamaha 01V96i数字调音台为例 [J], 郭青伟;李晨
3.数字扩声新宠——YAMAHA推出M7CL数字调音台 [J], 无
4.YAMAHA 03D数字调音台在新闻专题类节目中的使用技巧 [J], 王秋平
5.YamahaCL系列数字调音台 [J], 雅马哈
因版权原因，仅展示原文概要，查看原文内容请购买。

雅马哈调音台使用说明

雅马哈调音台使用说明一、连接设备1.检查所有设备的电源开关是否关闭。

2.查看调音台的主线路输入是否连接到主混音台或扬声器。

3.将各种音频设备连接到合适的输入插孔。

这些设备包括麦克风、乐器、合成器、电脑等。

二、调节输入通道1.选择要调节的输入通道。

2.根据具体情况选择输入插孔类型，如XLR、TRS或RCA。

3.根据需要，打开或关闭48V幻象电源（如果需要给麦克风供电）。

4.调节增益控制，确保输入信号适中，尽量避免过载。

5.使用EQ控制调节音频频率，以增强或削弱特定频段的声音。

三、设置辅助信号1.选择要调节的辅助信号通道。

2.将辅助信号发送到外部设备（如效果器或监听器）。

3.调节辅助信号的沉入量和出座量，以确保适当的信号强度。

四、设置总线和主混音1.将输入通道的信号路由到合适的总线。

2.合理分配不同通道的信号到主混音输出。

3.使用主混音控制调节整个音频信号的平衡，并通过主输出连至扬声器或录音设备。

五、特殊效果和功能1.使用内置效果器为音频信号添加特殊效果。

调整混响、回声、合唱等参数，使声音更加丰富。

2.使用自带的压缩器控制音频动态范围，使音量更加平衡稳定。

3.使用控制台上的旋钮和按钮进行特殊功能设置，如盖帽、切换、静音等。

六、音频录制和回放1.选择要录制的音频源，并连接到音频录制设备，如计算机的音频接口或独立的数字录音机。

2.调整录音设备的输入增益，确保录制的音频质量良好。

3.开始录制音频，并确保每个信号通道的平衡和混合。

七、暂存和存储设置1.如果调音台有存储功能，可以在使用前设置和保存各种音频配置。

2.根据需要，命名并存储相关设置。

八、正常关闭设备1.逐步关闭各个设备的音量和增益控制，以避免突发噪音。

2.关闭所有设备的电源，包括调音台、扬声器和外部设备。

总之，正确使用雅马哈调音台需要了解各种控制元素和连接方式，并根据具体需要进行调整。

熟练掌握调音台的功能和特点，将能够实现高质量的音频处理和混音效果。

日本YAMAHA(雅马哈)01RV96数字调音台

01V96 数字调音台-突出特点●32-bit/96kHz高品质采样系统●16条模拟输入通道，8条数字输入通道，内置光纤接口。

●20条混音母线，99个场景记忆。

●100mm电动推子●整合音频工作站控制功能●支持多种环绕声制作01V96 数字调音台-详细特性Yamaha旗舰级数字调音台是举世公认的标准，如用于扩声、广播、剧院等场合的PM1D，用于音频录音和音乐制作的DM2000, DM1000和02R96等。

现在，01V96以更加小巧的体型，带给你同样出色的性能和高可靠性。

01V96 继承了顶级产品DM2000的混音功能和效果系统，并为小型录音室做了充分的考虑，更适宜家庭或个人工作室等小型录音场合。

其音质、通道容量、操作和兼容性方面与许多大型调音台相同。

您再也找不到比它更小巧的、具有如此优异性能和灵活性的调音台了。

24-bit/96-kHz采样使音质达到下一代标准传统的44.1 kHz采样在声音听感上比较“粗糙”和“冰冷”，而更高一级的24-bit/96-kHz采样则很好地解决了这个问题，这是当前业界普遍推崇的标准。

01V96 可提供多种采样频率选择―― 44.1 kHz, 48 kHz, 88.2 kHz, 或96 kHz。

01V96具有你想象不到的清澈音质和极其宽阔的动态范围，其内置的立体声效果器也都是工作在96-kHz /32-bit标准。

24 条模拟和数字输入通道…可扩展到40条01V96提供16条模拟输入通道，其中12条通道内置有高品质的话筒前置放大器，内置的ADAT光纤接口提供8条数字输入通道。

前面的12条模拟通道兼容平衡（话筒）和非平衡（线路）两种接线模式，余下的4条通道为线路电平标准，既可单独作单声道输入，也可结对作立体声输入。

同样，它们也兼容平衡和非平衡两种接线模式。

因此，勿需其他任何设备，你可以在01V96上同时实现模拟和数字两种输入。

如果需要增加通道，Yamaha还可提供Mini-YGDAI扩展卡，将该卡插入01V96的扩展槽后，可获得更多的I/O口（包括ADAT、AES/EBU和模拟格式等）。

YAMAHA DA824 说明书

DA824 – 使用说明书
iii 包装物品
DA824 包装中应包含下述物品。如果缺失任何物品，请联系 Yamaha 经销商。 • DA824 DA 转换器 • 电源线 • 本说明书
商标
ADAT MultiChannel Optical Digital Interface 是 Alesis Corporation 的商标。Tascam Digital Interface 是商标，Tascam 和 Teac 是 Teac Corporation 的注册商标。Yamaha 是 Yamaha Corporation 的商标。其它所有商标的所有权均归其各自所有者所有并特此声明。
干扰
DA824 使用高频数字电路，可能会与附近的收音机和电视设备发生干扰。如果干扰有问题，请将受影响的设备移到其他位置。
DA824 特定责任免责条款
对因使用或操作 DA824 不正确而造成的意外损坏，包括人身伤害或任何其它损坏，制造商、进口商或经销商概不承担责任。 Yamaha 对因使用或操作 DA824 不正确而造成的数据丢失或数据损坏概不承担责任。
DA CONVERTER
使用说明书
PEAK
PEAK
NOMINAL
NOMINAL
SIGNAL
SIGNAL
1
2
3
4
5
6
7
8
LOCK
POWER ON OFF
DA CONVERTER
请将本说明书妥善保管以备参考。
ZH
i
重要信息
操作 DA824 之前请阅读下文
警告
• 请勿使 DA824 暴露在极端温度下、潮湿环境中、直射阳光下或灰尘中，否则可能会有潜在火灾或触电危险。

雅马哈调音台使用说明

雅马哈调音台使用说明雅马哈调音台是一种常见的专业音频设备，用于调节和处理音频信号的音频设备。

它通常由多个通道组成，每个通道都有自己的输入和输出控制，可以调节音频信号的音量、音色、平衡等参数。

本文将详细介绍雅马哈调音台的基本操作和常见功能。

一、基本操作1.音频输入和输出连接：首先，将音频设备（如麦克风、乐器等）的输出线缆连接到调音台的输入插孔中。

然后，将调音台的输出线缆连接到音频监听设备（如扬声器、录音设备等）中，确保正确连接和固定。

2.通道设置：调音台上有多个通道，每个通道都有自己的调节控制。

首先，选择一个空闲的通道，并确保其对应的通道开关关闭。

然后，调整输入增益控制旋钮，使输入信号的音量适中。

同时，还可以根据需要调整其他参数，如高音、低音、平衡等。

3.主输出设置：调音台的主输出控制主要是通过总线和输出选择开关来实现的。

首先，选择要输出的通道，并确保其对应的输出选择开关打开。

然后，调整主输出控制旋钮，以控制整体音量。

最后，将输出线缆连接到音频监听设备中，以进行音频信号的输出和播放。

二、常见功能1.输入信号调节：调音台可以调节输入信号的音量、音色、平衡等参数，以改变音频信号的属性。

通过旋钮、开关等控制，可以实现对音频信号的精确控制和调节。

2.效果器：调音台上通常配备有多个内置效果器，如混响、压缩、延迟等，可以实现对音频信号的实时处理和效果增强。
