led小夜灯的组装与调试实验结果
光控小夜灯实验报告心得
光控小夜灯实验报告心得# 光控小夜灯实验报告心得## 引言随着生活水平的提高，人们对于居住环境的要求也越来越高。
其中，光线环境则是影响居住舒适度和生活质量的重要因素之一。
在夜晚，室内的亮度不足会给人们的活动和安全带来困扰。
为了解决这一问题，我们设计了一款能够根据光照强度自动调节亮度的光控小夜灯。
## 实验目的1. 了解光控器件的基本工作原理；2. 掌握光敏电阻的测量方法；3. 利用所学知识设计一个光控小夜灯，实现自动调节亮度的功能。
## 实验装置和方法装置：1. 电源供应器2. 光控小夜灯原理电路板3. 电压表4. 光敏电阻方法：1. 将电源供应器接入电路板；2. 将光敏电阻与电路板连接；3. 通过调节电源供应器的输出电压，观察光敏电阻的阻值变化；4. 根据阻值变化，调节电路板上的亮度调节电位器，观察小夜灯的亮度变化。
## 实验结果在实验中，我们首先观察到光敏电阻的阻值随光照强度的变化而变化，由此验证了光敏电阻的基本工作原理。
随后，我们调节了电路板上的亮度调节电位器，并观察到小夜灯的亮度随之改变。
具体而言，在实验中，当光照强度较弱时，光敏电阻的阻值较大。
我们调节亮度调节电位器，使得电路板上的比较器输出低电平信号，从而点亮小夜灯。
随着光照强度的增加，光敏电阻的阻值逐渐减小，比较器的输出信号也随之改变。
当光照强度足够强时，光敏电阻的阻值最小，使得比较器的输出信号为高电平，从而关闭小夜灯。
通过实验我们发现，光控小夜灯的亮度能够根据环境的光照强度自动调节，能够满足不同场景下的需求。
这对于提高居住舒适度，保护视力健康都具有重要意义。
## 实验心得通过这次实验，我掌握了光敏电阻的基本工作原理，并学会了如何测量光敏电阻的阻值。
同时，我对光控小夜灯的设计和原理有了更深入的了解。
在实验中，我遇到了一些困难和问题。
首先，我发现在测量光敏电阻时，环境光的干扰对结果的可靠性有一定影响。
我通过遮挡光源的方式尽量减小了这种影响，但仍然存在一定误差。
电工实习小夜灯实习报告
电工实习小夜灯实习报告一、实习目的本次电工实习的主要目的是通过制作一个简易的小夜灯，使学生能够将所学的电工知识应用到实际操作中，提高动手能力和实践能力，同时加深对电工原理的理解。
二、实习内容实习内容包括以下几个方面：1. 了解小夜灯的电路原理：通过研究小夜灯的电路图，理解其工作原理，包括电源、开关、灯泡等元件的作用。
2. 准备材料和工具：根据电路图，准备所需的电线、灯泡、开关、电源等材料，以及剥线钳、剪刀、螺丝刀等工具。
3. 安装电路：按照电路图，将电线连接到开关和灯泡上，然后将电路固定在小夜灯的底座上。
4. 调试电路：通电测试，确保小夜灯能够正常工作，包括开关的控制、灯泡的亮度等。
5. 完成实习报告：记录实习过程，包括电路原理、材料准备、操作步骤、调试结果等。
三、实习过程在实习过程中，我按照实习指导书的要求，逐步完成了实习内容。
首先，我研究了小夜灯的电路图，理解了各元件的作用和工作原理。
然后，我准备了大号灯泡、小号灯泡、开关、电线、剥线钳、剪刀、螺丝刀等材料和工具。
接下来，我按照电路图，将电线连接到开关和灯泡上，然后将电路固定在小夜灯的底座上。
最后，我通电测试，发现小夜灯能够正常工作，包括开关的控制、灯泡的亮度等。
四、实习心得通过本次电工实习，我收获颇丰。
首先，我学会了如何阅读电路图，理解了电路原理。
其次，我提高了动手能力，掌握了剥线、剪线、接线等基本操作。
最后，我加深了对电工知识的理解，认识到理论与实践相结合的重要性。
在实习过程中，我也发现了一些问题。
例如，我在连接电线时，有时会出现线头松动的情况，导致电路不稳定。
为了解决这个问题，我请教了老师和同学，学会了如何正确连接电线。
此外，我在调试电路时，遇到了灯泡亮度不够的问题。
通过查找资料和请教同学，我了解到灯泡的亮度与电压有关，通过调整电源电压，最终解决了这个问题。
总之，本次电工实习让我在实践中学习和成长，提高了我的电工技能。
我相信，在今后的学习和工作中，我会将所学知识运用到实际中，不断提高自己的实践能力。
光控小夜灯实验报告
一、实验目的本次实验旨在通过设计和制作一个光控小夜灯，掌握物联网的基本原理和Arduino开发板的基本操作，同时加深对光敏电阻传感器、LED灯等电子元器件应用的理解。
通过实验，培养学生动手实践能力和创新思维。
二、实验原理光控小夜灯的原理是利用光敏电阻传感器检测环境光强度，根据光强度的大小自动控制LED灯的亮灭。
当环境光线较暗时，光敏电阻的阻值增大，使得电路导通，LED灯点亮；当环境光线较亮时，光敏电阻的阻值减小，使得电路断开，LED灯熄灭。
三、实验器材1. Arduino开发板2. 光敏电阻传感器模块3. RGB灯4. 若干导线5. 小电阻6. 5V电源7. 连接线四、实验步骤1. 搭建电路：- 将光敏电阻传感器模块的VCC端连接到Arduino开发板的5V电源。
- 将光敏电阻传感器模块的GND端连接到Arduino开发板的GND。
- 将光敏电阻传感器模块的A0端连接到Arduino开发板的A0模拟输入口。
- 将RGB灯的VCC端连接到Arduino开发板的5V电源。
- 将RGB灯的GND端连接到Arduino开发板的GND。
- 将RGB灯的RGB三个引脚分别连接到Arduino开发板的RGB LED接口。
2. 编写程序：- 打开Arduino IDE。
- 在IDE中编写以下程序代码：```cppint Intensity = 0; // 定义Intensity变量#define AD5 A5 // 定义模拟口A5void setup() {Serial.begin(9600); // 初始化串口通信}void loop() {Intensity = analogRead(AD5); // 读取模拟口AD5的值，存入Intensity变量 Serial.print("Intensity ");Serial.println(Intensity); // 串口输出Intensity变量的值，并换行delay(500); // 延时500msif (Intensity > 600) { // 大于600时，即达到了一定暗的程度，亮灯analogWrite(2, 255); // 将PWM值设置为255，点亮红色LEDanalogWrite(3, 0); // 将PWM值设置为0，熄灭绿色LEDanalogWrite(4, 0); // 将PWM值设置为0，熄灭蓝色LED} else { // 否则，灭灯analogWrite(2, 0); // 将PWM值设置为0，熄灭红色LEDanalogWrite(3, 255); // 将PWM值设置为255，点亮绿色LEDanalogWrite(4, 255); // 将PWM值设置为255，点亮蓝色LED}}```3. 编译程序：- 点击“编译”按钮，将程序编译成可执行的文件。
电子小夜灯的实验报告
电子小夜灯的实验报告实验目的本实验旨在设计并制作一个电子小夜灯，通过学习电路连接和元器件的使用，掌握电子小夜灯的工作原理和搭建方法。
实验材料- 电池x 1- 电路板x 1- 发光二极管x 1- 电阻x 1- 连线x 若干实验原理电子小夜灯是一种利用发光二极管作为光源的电子设备。
发光二极管（LED）是一种半导体器件，具有发光功能。
通过电流的通入，LED内部的电子与空穴复合，产生光波，从而实现发光的效果。
在本实验中，我们将通过改变电阻的阻值来控制电流的大小，从而控制发光二极管的亮度。
当电流较小时，发光二极管发出的光较暗；当电流较大时，发光二极管发出的光较亮。
实验步骤1. 铺设电路板将电路板放在工作台上，并将其表面平整。
2. 连接电池将一个电池连接到电路板上的电池座上，正极与正极相连，负极与负极相连。
3. 连接发光二极管将发光二极管的长脚与电路板上的一个孔相连，短脚与电路板上的另一个孔相连。
确保连接牢固。
4. 连接电阻将电阻的一端与发光二极管连接处的孔相连，另一端与电路板上的另一个孔相连。
5. 连接导线使用导线将电池、发光二极管和电阻连接起来，确保连接可靠。
6. 调整电阻通过调整电阻的大小，观察发光二极管的亮度变化。
当电流较小时，发光二极管的亮度较暗，而当电流较大时，发光二极管的亮度较亮。
实验结果通过调整电阻的大小，我们成功地制作了一个电子小夜灯。
当电流较小时，发光二极管发出的光较暗；当电流较大时，发光二极管发出的光较亮。
通过改变电阻的阻值，我们可以灵活地控制小夜灯的亮度。
实验总结通过本次实验，我们学习了电子小夜灯的工作原理和搭建方法。
发光二极管作为一种半导体器件，具有发光功能，通过控制电流大小，我们可以实现发光二极管的亮度调节。
在实验过程中，我们体会到了电路连接的重要性。
只有所有元器件连接正确，电路才能正常工作。
我们还学习了使用电阻来调整电流的大小，进而控制发光二极管的亮度。
通过这次实验，我们不仅掌握了电子小夜灯的制作方法，还学到了电子电路基础知识。

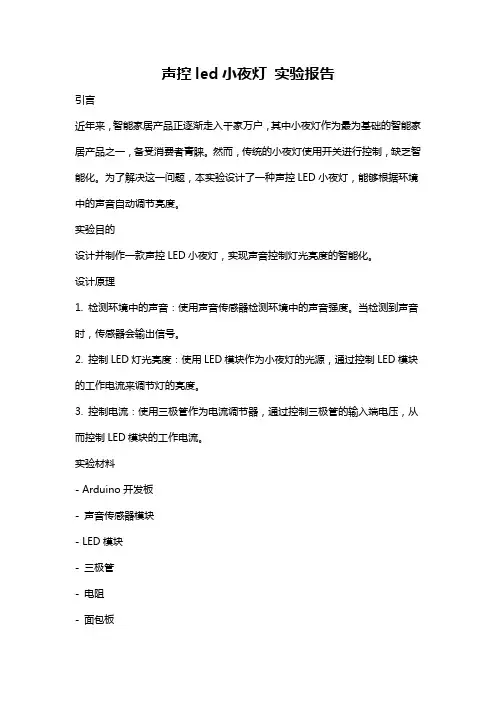

声控led小夜灯 实验报告
声控led小夜灯实验报告引言近年来，智能家居产品正逐渐走入千家万户，其中小夜灯作为最为基础的智能家居产品之一，备受消费者青睐。
然而，传统的小夜灯使用开关进行控制，缺乏智能化。
为了解决这一问题，本实验设计了一种声控LED小夜灯，能够根据环境中的声音自动调节亮度。
实验目的设计并制作一款声控LED小夜灯，实现声音控制灯光亮度的智能化。
设计原理1. 检测环境中的声音：使用声音传感器检测环境中的声音强度。
当检测到声音时，传感器会输出信号。
2. 控制LED灯光亮度：使用LED模块作为小夜灯的光源，通过控制LED模块的工作电流来调节灯的亮度。
3. 控制电流：使用三极管作为电流调节器，通过控制三极管的输入端电压，从而控制LED模块的工作电流。
实验材料- Arduino开发板- 声音传感器模块- LED模块- 三极管- 电阻- 面包板- 连接线等实验步骤1. 将Arduino开发板连接到电脑，并打开Arduino开发环境。
2. 将声音传感器模块和LED模块连接到Arduino开发板的数字引脚和模拟引脚上。
3. 将三极管和电阻连接到Arduino开发板的数字引脚和模拟引脚上，用于控制LED模块的工作电流。
4. 在Arduino开发环境中编写代码，实现声音检测和LED亮度控制的功能。
5. 将编写好的代码上传到Arduino开发板上，开始实验。
实验结果经过实验验证，声控LED小夜灯能够根据环境中的声音强度智能调节LED灯的亮度。
当环境中的声音较强时，LED灯亮度增加；当环境中的声音较弱时，LED 灯亮度减小。
实验结果与设计目标一致，实现了声音控制灯光亮度的智能化。
结论本实验成功设计并制作了一款声控LED小夜灯，通过声音传感器检测环境中的声音强度，并通过控制LED模块的工作电流来调节LED灯的亮度。
实验结果证明，该小夜灯能够根据环境中的声音智能地调节亮度，提供更加舒适的夜间照明效果。
展望本实验只是初步探索了声控LED小夜灯的实现原理，未来可以进一步改进和优化。
LED设备安装调试报告
LED设备安装调试报告1. 引言本报告旨在描述LED设备的安装和调试过程。
LED（Light Emitting Diode）是一种半导体器件，可通过电流激发发光。
我们将说明LED设备的安装步骤，并提供调试过程中可能遇到的一些常见问题和解决方案。
2. 安装步骤以下是LED设备的安装步骤：2.1 确定安装位置首先，我们需要确定LED设备的安装位置。
这可能是墙壁、天花板或其他表面。
确保安装位置能够提供足够的支撑，以确保LED设备安全固定。
2.2 准备安装材料在安装过程中，我们需要准备以下材料： - LED灯带或灯珠 - 适配器或电源 -连接线 - 控制器（可选）2.3 连接电源将适配器或电源连接到LED设备上。
根据产品说明，连接正确的电极。
确保电源连接牢固，并检查电源是否稳定。
2.4 安装LED设备将LED设备固定在预定的安装位置上。
根据产品说明，使用适当的固定物（如胶水、螺丝等）固定设备。
确保设备安装牢固，不易摇晃或脱落。
2.5 连接线路使用连接线将LED设备与适配器或电源连接起来。
将线路插头正确连接到设备和适配器的电极上。
确保连接牢固，避免接触不良或线路短路。
2.6 调试设备完成上述步骤后，我们可以开始调试LED设备。
将电源插头插入电源插座，并打开电源开关。
观察LED设备是否正常发光。
如果发现亮度或颜色不正确，我们需要进行进一步调试。
3. 调试步骤和常见问题解决方案以下是调试步骤和一些常见问题的解决方案：3.1 检查电源首先，检查电源是否正常工作。
使用电压表或其他测试工具，确保适配器或电源输出的电压和电流符合产品要求。
3.2 检查电线连接检查LED设备和适配器之间的连接线是否插入正确的电极上。
确保插头与电极接触良好，没有松动或接触不良的情况。
3.3 检查LED灯带或灯珠如果LED设备是灯带或灯珠，检查其是否损坏或破裂。
确保LED灯珠的焊接点没有松动或断裂，否则会导致发光不正常。
3.4 调整控制器设置（可选）如果使用了控制器来调节LED设备的亮度、颜色等参数，确保控制器的设置正确。
家用照明组装实验报告(3篇)
第1篇一、实验目的1. 了解家用照明系统的基本组成和工作原理；2. 掌握家用照明组装的步骤和技巧；3. 培养动手能力和实际操作技能；4. 熟悉电气安全知识和操作规范。
二、实验器材1. 家用照明灯具若干；2. 照明开关；3. 照明插座；4. 电线；5. 照度计；6. 测电笔；7. 剥线钳；8. 断路器；9. 电工胶带；10. 工具箱。
三、实验原理家用照明系统主要由灯具、开关、插座、电线等组成。
照明系统的工作原理是：电源通过电线传输到灯具，经过开关控制，将电能转化为光能，照亮我们的生活和工作环境。
四、实验步骤1. 准备工作：检查实验器材是否齐全，了解实验步骤和安全注意事项。
2. 组装灯具：根据灯具类型，将灯具固定在适当位置。
例如，吊灯需要安装吊钩，壁灯需要安装固定支架。
3. 连接电线：将电线剥去绝缘层，根据灯具要求连接相应的线头。
一般家用照明系统采用单相交流电，分为火线、零线和地线。
火线与灯具的火线相连，零线与灯具的零线相连，地线与灯具的地线相连。
4. 连接开关：将开关安装在适当位置，将开关的火线与灯具的火线相连。
5. 连接插座：将插座安装在适当位置，将插座的火线与开关的零线相连，零线与灯具的零线相连。
6. 测试电路：使用测电笔检测电路是否通电，确保电路连接正确。
7. 测试照度：使用照度计检测灯具的照度，确保照度符合要求。
8. 检查电路：检查电路连接是否牢固，是否存在安全隐患。
9. 实验总结：记录实验数据，分析实验结果，总结实验经验。
五、实验结果与分析1. 实验数据：实验过程中，记录了灯具的照度值。
2. 实验分析：根据实验数据，分析灯具的照度是否符合要求。
如果不符合要求，需要调整灯具位置或更换灯具。
3. 实验结论：通过本次实验，掌握了家用照明组装的步骤和技巧，了解了家用照明系统的工作原理，提高了动手能力和实际操作技能。
六、实验心得1. 实验过程中，严格遵守电气安全知识和操作规范，确保实验安全。
2. 在组装过程中，注意电线连接的正确性，避免安全隐患。
电子技能实训教案《LED小夜灯的组装与调试》
技能训练（实验、实习教学）教案纸
科目：电子技能实训
班级：第周年月日序号
训练要领或实验、实习方法及步骤：
一、电路元件的清点与检测
1.根据LED小夜灯电路的元件清单，清点元件，查看是否有缺少、损坏件；
2.万用表检测发光二极管的质量
二、电路原理图的识读
三、电路安装图的识读
作业指示：
完成LED光控蘑菇小夜灯、LED凯蒂猫小夜灯的安装：
（1）在线路板连焊上所焊接的元器件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；
（2）引脚加工尺寸及成形符合工艺要求。
光控小夜灯实验报告
光控小夜灯实验报告光控小夜灯实验报告引言：小夜灯是我们生活中常见的一种照明设备，它能够在夜晚为我们提供柔和的光线，使我们在黑暗中能够看清周围的环境。
然而，传统的小夜灯通常是通过开关来控制开关机，无法智能地根据环境光线的变化自动调节亮度。
为了解决这一问题，我们进行了一项光控小夜灯实验。
实验目的：本实验旨在设计一种光控小夜灯，能够根据环境光线的变化自动调节亮度，提供更加舒适的照明体验。
实验原理：我们使用了光敏电阻作为光控小夜灯的感光元件。
光敏电阻的电阻值会随着光线的强弱而发生变化。
当环境光线较暗时，光敏电阻的电阻值会增大；而当环境光线较亮时，光敏电阻的电阻值会减小。
我们利用这一特性，通过电路控制小夜灯的亮度。
实验步骤：1. 准备材料：光敏电阻、电阻、电容、二极管、三极管、LED灯、面包板、导线等。
2. 搭建电路：根据电路图，将光敏电阻、电阻、电容、二极管、三极管等元件连接在面包板上。
3. 连接小夜灯：将LED灯连接到电路中，作为小夜灯的照明源。
4. 测试实验：将光敏电阻暴露在不同亮度的环境下，观察LED灯的亮度变化。
实验结果：经过一系列测试，我们得出了以下结论：1. 当环境光线较暗时，光敏电阻的电阻值增大，电路中的电流减小，LED灯的亮度降低。
2. 当环境光线较亮时，光敏电阻的电阻值减小，电路中的电流增大，LED灯的亮度增加。
3. 光控小夜灯能够根据环境光线的变化自动调节亮度，提供舒适的照明效果。
实验总结：通过本次实验，我们成功设计了一种光控小夜灯，实现了根据环境光线的变化自动调节亮度的功能。
这种小夜灯能够在夜间为我们提供适宜的照明，既节能环保又方便实用。
在实际应用中，光控小夜灯可以广泛用于卧室、走廊、儿童房等场所，为人们提供更加舒适的生活环境。
展望：虽然我们在实验中取得了较好的结果，但仍有一些改进的空间。
例如，可以进一步优化电路设计，提高小夜灯的响应速度和稳定性；还可以考虑加入定时开关等功能，以满足不同场景的需求。
小夜灯制作实验报告
小夜灯制作实验报告小夜灯制作实验报告引言：小夜灯是一种常见的家居用品，它可以在夜间提供柔和的光线，为人们创造一个温馨舒适的环境。
在这个实验中，我们将探索小夜灯的制作过程，并了解其中的原理和技术。
材料和方法：1. 一个透明的塑料杯2. 一块铜板3. 一块锌板4. 一块绝缘材料（如橡胶垫）5. 一块导线6. 一块LED灯7. 一块电池8. 一些电线9. 电池盒10. 电池连接器实验步骤：1. 将铜板和锌板分别固定在塑料杯的两侧，确保它们不会接触到彼此。
2. 在铜板和锌板之间放置绝缘材料，以防止它们直接接触。
3. 将导线分别连接到铜板和锌板上，并确保连接牢固。
4. 将LED灯的正极连接到铜板上，负极连接到锌板上。
5. 将电池盒固定在塑料杯的底部，并将电池放入电池盒中。
6. 使用电线将电池与铜板和锌板连接，确保电路闭合。
7. 打开电池盒的开关，观察LED灯是否亮起。
实验结果：当电路闭合时，LED灯会亮起，发出柔和的光线。
这是因为铜板和锌板之间的化学反应产生了电流，LED灯作为电流的负载，发出光线。
讨论：在这个实验中，我们使用了铜和锌作为电池的正负极，这是因为铜和锌在化学活性上有很大的差异，可以产生电流。
绝缘材料的作用是防止铜板和锌板直接接触，以避免短路。
LED灯作为电流的负载，当电路闭合时，会发出光线。
小夜灯的制作原理与这个实验类似，只是在实际的小夜灯中，使用了更复杂的电路和材料。
一般来说，小夜灯使用的是LED灯作为光源，LED灯具有低能耗、长寿命和亮度可调节的特点，非常适合作为小夜灯的光源。
电路中还会加入一些元件，如电阻器和电容器，以控制电流和电压，确保小夜灯的正常工作。
小夜灯的制作不仅仅是一个实验，它也可以成为一个有趣的DIY项目。
通过自己动手制作小夜灯，不仅可以了解其原理，还可以培养动手能力和创造力。
此外，制作小夜灯还可以加入一些创意元素，如使用不同颜色的LED灯、设计独特的外观等，使小夜灯更具个性化。
电子实习小夜灯的实习报告
实习报告：电子实习小夜灯一、实习目的本次电子实习的目的是学习和掌握LED小夜灯的制作流程，培养动手能力和团队协作精神，提高电子电路的理论知识和实践技能。
通过本次实习，我希望能够熟练地组装和调试LED小夜灯，并了解其工作原理。
二、实习内容1. 了解LED小夜灯的组成部分，包括LED灯珠、电阻、电容、二极管等元件。
2. 根据原理图，独立完成LED小夜灯的组装，包括焊接元件、连接电路等步骤。
3. 对LED小夜灯进行调试，确保其正常工作，包括亮度调节、灭灯控制等功能。
4. 分析LED小夜灯的工作原理，探讨如何提高其稳定性和节能效果。
三、实习过程1. 在实习开始前，我们参加了理论培训，了解了LED小夜灯的原理图和制作流程。
培训结束后，我们分组进行实践操作。
2. 第一组同学负责焊接元件，他们将LED灯珠、电阻、电容、二极管等元件焊接在电路板上。
在焊接过程中，他们严格遵循焊接规范，确保焊接质量。
3. 第二组同学负责连接电路，他们将电路板与电源、开关等设备连接起来。
在连接过程中，他们仔细检查连接线路，确保电路畅通无阻。
4. 第三组同学负责调试LED小夜灯。
他们通过调整电阻值，使LED小夜灯的亮度达到最佳状态。
同时，他们还测试了灭灯功能，确保其正常工作。
5. 在实习过程中，同学们积极交流，共同解决问题。
遇到难题时，我们请教了老师和同学，共同探讨解决方案。
在大家的共同努力下，我们成功完成了LED小夜灯的制作。
四、实习收获通过本次实习，我收获了以下几点：1. 掌握了LED小夜灯的制作流程，提高了动手能力。
2. 学会了焊接元件，熟悉了焊接工具的使用方法。
3. 了解了LED小夜灯的工作原理，为今后学习电子电路奠定了基础。
4. 培养了团队协作精神，提高了沟通与交流能力。
5. 认识到了实践的重要性，明白了理论联系实际的重要性。
五、实习总结本次电子实习让我受益匪浅。
通过LED小夜灯的制作，我不仅提高了自己的电子技能，还学会了与他人合作。
电子实习小夜灯报告
电子实习小夜灯报告一、实习背景随着科技的不断发展，电子产品的应用越来越广泛，人们对电子产品的要求也越来越高。
为了提高自己的实践能力和电子技术水平，我选择了电子实习课程，并完成了一个小夜灯项目。
通过这个项目，我学到了很多关于电子元器件、电路设计和PCB制版等方面的知识，也锻炼了自己的动手能力。
二、小夜灯设计原理小夜灯是一种利用LED灯作为光源，通过控制电路实现开关控制的照明设备。
它主要由LED灯、限流电阻、开关、电源等部分组成。
当开关接通时，电源为LED灯提供电流，LED灯发光，实现照明；当开关断开时，电路断开，LED灯不发光。
三、实习过程1. 元器件选型根据小夜灯的设计原理，我选择了LED灯、限流电阻、开关和电源等元器件。
LED 灯选用的是红色LED灯，因为红色LED灯的亮度较高，适合作为照明光源。
限流电阻选用的是100Ω的电阻，可以有效限制LED灯的电流，防止LED灯过热损坏。
开关选用的是按键开关，方便控制小夜灯的开关。
电源选用的是3.7V的锂电池，可以为小夜灯提供稳定的电源。
2. 电路设计根据元器件选型，我设计了一个简单的电路图，包括LED灯、限流电阻、开关和电源等部分。
电路图如下：```+----[开关]----+| || |÷-------------÷电源 LED灯```3. PCB制版根据电路设计，我使用Altium Designer软件进行了PCB制版。
在制版过程中，我合理布局元器件，尽量减少线路长度，降低信号干扰。
同时，我还考虑了元器件的散热问题，预留了足够的空间。
制版完成后，我打印了PCB图纸，并进行了打样。
4. 焊接与调试打样完成后，我进行了焊接工作。
在焊接过程中，我注意焊接顺序，先焊接电源和LED灯，再焊接限流电阻和开关。
焊接完成后，我对电路进行了调试，发现开关控制正常，LED灯发光亮度适中。
四、实习收获通过这次电子实习，我学到了很多关于电子元器件、电路设计和PCB制版等方面的知识。
LED小灯实验报告
led流水灯的设计报告课程名称： led流水灯设计学院：大数据与信息工程学院专业：姓名：学号：年级：任课教师：一、实验的背景和意义单片机全称叫单片微型计算机，是一种集成在电路芯片，是采用大规模集成电路技术把cpu随机存储器ram、只读存储器rom、多种输入输出口、定时器/计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统。
目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的应用。
大致可以分为以下几个范畴: 1、在智能仪器仪表上的应用，例如精确的测量设备；2、在工业控制中的应用，例如用单片机可以构成形式多样的控制系统，与计算机互联网构成二级控制系统等；3、在家用电器中的应用，可以从手机、电话机、小型程控交换机、楼宇自动通信呼叫系统、列车无线通信、再到日常工作中随处可见的移动电话、集群移动通信、无线电话对讲机等；4、在医用设备中的应用，例如医用呼叫机、各种分析仪、超声诊断设备及病床呼叫系统等等；5在各种大型电器中的模块化作用，如音乐集成单片机，看是简单的功能，微缩在电子芯片中，就需要复杂的类似于计算机的原理。
本设计着重在于分析计算器软件和开发过程中的环节和步骤，并从实践经验出发计算器设计做了详细的分析和研究。
本系统就是充分利用了8051芯片的i/o引脚。
系统已采用mcs —51系列单片机为中心器件来设计led流水灯系统，实现led左循环显示，并实现循环的速度可调。
二、设计目的1.学习基本理论在实践中综合运用的初步经验，掌握电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2.掌握汇编语言程序和c语言程序设计方法。
3.培养实践技能，提高分析和解决实际问题的能力。
三、设计任务及要求1.用个发光二极管作为显示电路2.实现led动态显示3.能连续循环显示四、设计思路led流水灯实际上是一个带有八个放光二极管的单片机最小应用系统，即为由晶振led 灯、电阻、电容器、电源等电路和必要的软件组成的单个单片机。
电子实习小夜灯实习报告
实习报告：电子小夜灯的制作与调试一、实习背景及目的随着科技的不断发展，电子产品在日常生活中扮演着越来越重要的角色。
为了提高自己的电子技能，我参加了学校组织的电子实习课程。
本次实习的任务是制作一个电子小夜灯，并对其进行调试。
通过本次实习，我希望能够掌握电子元件的识别、焊接技巧以及电路调试方法。
二、实习内容与过程1. 准备阶段在实习开始前，我们首先学习了电子元件的基础知识，包括电阻、电容、二极管、三极管等。
同时，我们还学习了如何阅读电路图和原理图。
为了确保实习的顺利进行，我们还准备了所需的工具和材料，如焊锡、助焊剂、焊台、镊子等。
2. 制作阶段根据原理图，我们首先识别并清点所需的电子元件。
然后，我们开始进行焊接工作。
在焊接过程中，我们需要注意以下几点：（1）焊接顺序：先焊接电阻、电容等无极性元件，再焊接二极管、三极管等有极性元件。
（2）焊接姿势：保持舒适的姿势，避免长时间弯腰或低头焊接。
（3）焊接技巧：使用适量的焊锡，保持焊接速度均匀，避免出现虚焊、冷焊等问题。
（4）焊接后的检查：使用万用表检测电路是否通畅，如有问题及时修正。
3. 调试阶段焊接完成后，我们需要对电路进行调试。
首先，检查电路中的焊接点是否牢固，有无虚焊、短路等问题。
然后，使用万用表测量电路中的电压和电流，确保电路正常工作。
在调试过程中，我们需要关注以下几点：（1）电源电压：确保电源电压稳定，避免电压波动对电路产生影响。
（2）元件参数：检查元件是否符合规格要求，如电阻值、电容容量等。
（3）电路连线：确保电路连线正确，避免出现误连接或断路。
（4）调试工具：使用合适的调试工具，如示波器、万用表等。
4. 总结与反思通过本次实习，我掌握了电子元件的识别、焊接技巧以及电路调试方法。
在制作过程中，我学会了如何阅读电路图和原理图，提高了自己的动手能力。
同时，我也认识到自己在实习中存在的不足，如焊接速度较慢、对电路调试不够熟悉等。
在今后的学习和实践中，我将继续努力提高自己的电子技能，为将来的工作和生活打下坚实基础。
光敏电阻小夜灯实验报告
一、实验目的本次实验旨在通过搭建光敏电阻小夜灯电路，学习光敏电阻在电路中的应用，掌握光敏电阻控制LED灯亮度的原理，并验证电路的实用性和可靠性。
二、实验原理光敏电阻是一种半导体材料制成的电阻器，其电阻值随光照强度的变化而变化。
当光照强度增强时，光敏电阻的电阻值减小；反之，当光照强度减弱时，光敏电阻的电阻值增大。
在本实验中，利用光敏电阻的特性，通过光敏电阻控制LED灯的亮度，实现光控小夜灯的功能。
三、实验器材1. Arduino开发板2. 光敏电阻3. 1KΩ普通电阻4. 直插LED灯5. 连接线6. 电源四、实验步骤1. 按照实验原理图搭建电路，具体连接方式如下：- 将LED灯的正极连接到限流电阻，限流电阻的另一端连接到Arduino开发板的第10引脚。
- 将LED灯的负极连接到Arduino开发板的GND。
- 将光敏电阻的一端连接到GND，另一端连接到5V。
- 将光敏电阻和1KΩ普通电阻相接，然后接入Arduino开发板的A0引脚。
2. 编写程序，实现光控LED灯功能。
具体代码如下：```cppint sensorValue = 0; // 保存读到的传感器模拟值int ledValue = 0; // 保存LED灯占空比const int ledPin = 10; // 定义LED灯连接的引脚void setup() {pinMode(ledPin, OUTPUT); // 设置LED灯引脚为输出模式}void loop() {sensorValue = analogRead(A0); // 读取A0引脚的模拟值ledValue = map(sensorValue, 400, 800, 0, 200); // 将400到800之间的数据映射成0到200之间的数据analogWrite(ledPin, ledValue); // 通过PWM控制LED灯亮度delay(100); // 延时100ms}```3. 将编写好的程序上传到Arduino开发板。
光控蘑菇小夜灯实习报告
一、实习背景随着科技的不断发展，智能家居设备逐渐走进我们的生活。
为了提高生活质量，我们小组开展了光控蘑菇小夜灯的实习项目。
通过这次实习，我们了解了光控小夜灯的制作原理、电路设计、编程控制等方面，锻炼了我们的动手能力和创新思维。
二、实习目的1. 学习光控小夜灯的制作原理和电路设计；2. 掌握编程控制小夜灯的方法；3. 提高动手能力和团队协作能力；4. 培养创新思维和解决问题的能力。
三、实习内容1. 光控小夜灯的制作原理光控小夜灯利用光敏电阻检测环境光线强度，当光线强度低于设定值时，小夜灯自动点亮；当光线强度高于设定值时，小夜灯自动熄灭。
光敏电阻的阻值随光线强度的变化而变化，通过调节光敏电阻的阻值，可以控制小夜灯的亮度和灵敏度。
2. 电路设计光控小夜灯的电路主要由光敏电阻、三极管、LED灯珠、电阻等元件组成。
电路原理如下：（1）光敏电阻：用于检测环境光线强度，其阻值随光线强度变化而变化；（2）三极管：作为开关元件，控制LED灯珠的亮灭；（3）LED灯珠：作为光源，发出光线；（4）电阻：用于限流，保护电路元件。
3. 编程控制使用Arduino编程控制光控小夜灯。
首先，我们需要将光敏电阻、三极管、LED灯珠、电阻等元件按照电路图连接到Arduino开发板上。
然后，编写程序实现以下功能：（1）读取光敏电阻的阻值，判断环境光线强度；（2）根据光线强度控制三极管的导通和截止，从而控制LED灯珠的亮灭；（3）设置亮度调节功能，通过调节电位器改变LED灯珠的亮度；（4）设置灵敏度调节功能，通过调节光敏电阻的阻值改变小夜灯的灵敏度。
4. 制作过程（1）准备材料：Arduino开发板、光敏电阻、三极管、LED灯珠、电阻、电位器、面包板、导线等；（2）按照电路图连接元件，确保连接正确；（3）编写程序，上传到Arduino开发板；（4）调试程序，确保小夜灯能正常工作；（5）将小夜灯安装在蘑菇造型外壳中，进行外观装饰。
四、实习总结通过本次实习，我们掌握了光控小夜灯的制作原理、电路设计、编程控制等方面的知识。
led点灯实验总结
led点灯实验总结今天我想和你们讲讲我做的led点灯实验呢。
做这个实验的时候呀，就像开启一场小小的冒险。
我一开始看着那些零件，心里可好奇了。
那小小的led灯，就像一颗等待被唤醒的小星星。
我把电池、导线还有led灯按照说明摆好。
当我把最后一根导线连接好的时候，那一瞬间，led灯亮起来了。
就好像黑暗里突然出现了一点光亮，那种感觉特别奇妙。
就像晚上你在屋子里，突然打开了自己的小夜灯一样，整个小角落都被照亮了。
在这个实验里，我也遇到了不少小问题呢。
有一次，我怎么连接，那灯就是不亮。
我急得像热锅上的蚂蚁。
我就重新检查每一个连接的地方，就像一个小侦探在寻找线索。
后来发现原来是一根导线的接口有点松，我把它重新接紧后，灯就亮了起来。
这让我知道做事情一定要细心，就像我们做数学题一样，一个小符号错了，答案可能就不对了。
这个实验还让我感受到了电的神奇。
电就像一个看不见的小魔法，它能让led灯发光。
我就在想，我们家里的电灯也是这样的原理呢。
每次晚上我们打开电灯，整个屋子亮堂堂的，和这个小小的led灯发光是一样的道理。
而且通过这个实验，我也明白了要按照步骤来做事。
如果我乱接那些零件，可能灯就不会亮，说不定还会把零件弄坏呢。
这就像我们搭积木，要一块一块按照图纸来搭，如果乱搭的话，可能就搭不出好看的房子了。
做这个led点灯实验真的特别有趣。
我现在看到led灯，就会想起我做实验的过程。
我还想再做更多这样的小实验，去发现更多的小秘密。
我希望小伙伴们也能有机会去做这样有趣的实验，感受一下这种神奇的小乐趣。
说不定你们还会发现更多有趣的事情呢。
DIY七彩LED小夜灯的制作和调试
DIY七彩LED小夜灯的制作和调试结合上篇DIY七彩LED小夜灯电路原理设计(上篇），本篇主要介绍小彩灯的具体制作和调试，让我们马上开始动手吧！一、PCB设计与制作1.1PCB设计与制作为了满足整体造型、体积以及底座功能的具体要求，本小夜灯PCB分为2块来设计。
控制电路和电源电路分别布局在1块边长约87mm的正三角形电路板上，这2块电路板在安装时通过金属支撑柱来实现电气连接。
控制电路和电源电路都比较简单，器件也相对较少，采用单面板即可满足布局要求。
整个电路工作电压较低，工作电流也很小，PCB走线宽度和间距无特殊要求。
布局好的电路板如图1所示。
PCB布局好后可以委托工厂加工，也可以自制。
笔者制作电路所使用的PCB 是用感光板自制的，如图2所示。
图1 电路板布局图2用感光板自制的PCB1.2元件选择与电路制作制作本小夜灯电路所需要的元器件不多，但各器件都应按要求选择。
IC1选用SOP-28封装，IC2选用SOT-89封装。
R1～R4均选用0805系列贴片电阻，C1、C3和C4均选用C型尺寸贴片钽电解电容，C2选用0805系列贴片电容，L1选用CD43型贴片线绕电感。
XTAL1选用PBRC-B系列或与之兼容的其他型号贴片陶瓷振荡器，S1～S3均选用6mm×6mm小型直插按键。
为了便于将LED装入灯罩，并获得更好的混色效果，这里光源没有采用3个单色LED，而是采用了1个全彩LED。
图3 全彩LED引脚排列全彩LED也叫七彩LED或三色LED，其内部封装有红色、绿色和蓝色三种颜色的LED管芯，它在使用时相当于3个LED。
全彩LED内部各LED其中一端连在一起形成公共端，加上各LED的另一端它共有4个引脚，排列如图3所示（少数产品可能与此不同，具体以产品资料或实际测量为准）。
根据公共端极性的不同，全彩LED可以分为共阴和共阳两种，按电路要求，这里采用后者。
根据外观和制造工艺的不同，全彩LED又可以分为透明和雾状（类似磨砂灯泡的效果）两种，为了使光线更加自然、柔和，制作时最好选用后者。
制作小夜灯实习报告
实习报告：制作小夜灯一、实习背景及目的随着科技的不断发展，电子产品在人们的生活中扮演着越来越重要的角色。
为了提高自己的实践能力和创新能力，我选择了制作小夜灯这一实习项目。
通过本次实习，我希望能够掌握小夜灯的制作原理、电路连接方法以及编程技术，培养自己的动手能力和团队协作精神。
二、实习内容与过程1. 实习准备在实习开始前，我们首先学习了小夜灯的制作原理和相关知识。
通过查阅资料，我了解到小夜灯主要由LED灯珠、电阻、电源、控制电路等部分组成。
同时，我们还学习了如何使用Arduino编程软件和各种传感器。
2. 电路连接根据小夜灯的原理图，我们将LED灯珠、电阻、电源等元件进行连接。
首先，将LED灯珠的两个引脚分别焊接在电路板上的两个固定点上，然后将电阻焊接在LED灯珠的两个引脚之间。
接下来，将电源的正负极分别焊接在电路板上的对应端口上。
最后，将控制电路的引脚焊接在Arduino板上。
3. 编程与调试在电路连接完成后，我们开始编写Arduino程序。
通过学习，我了解到Arduino程序主要由设置引脚模式、读取传感器数据、控制LED灯珠等部分组成。
在程序中，我们使用了光照传感器来控制LED灯珠的亮灭。
当光照强度低于一定值时，LED灯珠自动点亮；当光照强度高于一定值时，LED灯珠自动熄灭。
编写完程序后，我们将程序上传到Arduino板中。
随后，对小夜灯进行测试。
在测试过程中，我们发现小夜灯在光照强度较低的环境中能够自动点亮，但在光照强度较高的环境中，LED灯珠的亮度不稳定。
为了解决这个问题，我们对程序进行了调试，调整了光照传感器的阈值和LED灯珠的亮度值。
经过多次调试，小夜灯终于能够正常工作。
4. 作品展示与评价在实习的最后阶段，我们进行了作品展示和评价。
每个小组展示了制作的小夜灯，并介绍了制作过程中的心得体会。
大家相互交流、学习，共同提高。
通过评价，我们发现有些小组的小夜灯在光照强度较高的情况下仍然能够自动点亮，而有些小组的小夜灯则出现了亮度不均的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
led小夜灯的组装与调试实验结果
LED小夜灯的组装与调试实验结果
引言：
LED小夜灯是一种美观实用的电子产品，它可以在晚上为我们提供足够的光亮，同时还能起到装饰作用。
本文主要介绍了如何组装和调试一个LED小夜灯，并通过实验验证其性能。
一、材料和工具准备
1. LED灯珠：5mm红色LED灯珠*1，5mm绿色LED灯珠*1，5mm 蓝色LED灯珠*1；
2. 电阻：220欧姆电阻*3；
3. 开关：微型开关（单极单Throw）*1；
4. 电源插头：DC插头（
5.5mm×2.1mm）*1；
5. 电线：红色和黑色各一条；
6. 面包板：830孔面包板*1；
7. 焊锡丝、焊锡台、镊子等工具。
二、组装步骤
1. 将三个不同颜色的LED灯珠分别插入面包板中间行，其中红色LED 插在第10孔，绿色LED插在第20孔，蓝色LED插在第30孔。
2. 将每个LED的阳极（正极）连接到对应的220欧姆电阻上，然后将电阻的另一端连接到面包板底部的负极行。
3. 将微型开关插入面包板第5、6孔，然后连接开关的两个引脚，一个接到负极行，另一个接到面包板底部的正极行。
4. 将红色电线和黑色电线分别焊接到DC插头上，并将DC插头插入面包板底部的正负极行中。
5. 检查所有焊接点是否牢固，并检查所有元件是否正确连接。
如果一切正常，则可以开始调试实验。
三、调试实验
1. 打开电源：将DC插头插入适配器或电池盒中，打开电源开关。
2. 按下微型开关：按下微型开关，三个LED灯珠应该同时亮起。
如果有任何一个LED灯珠未亮起，则需要检查其连接是否正确。
3. 测试不同颜色的LED灯珠：按下微型开关几次，可以分别测试红色、绿色和蓝色LED灯珠。
每次按下开关时只有一个LED灯珠会亮起。
如果有任何一个LED灯珠无法亮起，则需要检查其连接是否正确。
4. 调整亮度：可以通过改变电阻的值来调整LED灯珠的亮度。
增加电阻的值会降低LED灯珠的亮度，减小电阻的值会增加LED灯珠的亮度。
四、实验结果
经过调试实验，我们成功地组装了一个LED小夜灯，并验证了其性能。
在测试中，三个LED灯珠均能正常亮起，并且可以分别测试不同颜色
的LED灯珠。
我们还成功地调整了LED灯珠的亮度，使其在不同光线条件下都能正常使用。
结论：
通过本次实验，我们学习了如何组装和调试一个LED小夜灯，并验证了其性能。
这对于我们进一步学习电子技术和DIY制作有很大帮助。
