三分量测井方法规程
三分量磁测井
H
Y
H0 H源自YYH 0Y
H0X
X
X
O X
X arctan | | Y arctan | X | Y arctan | X | Y X 2 arctan | | Y
( Y 正，X 正) ( Y 负，X 正) ( Y 负，X 负) ( Y 正，X 负)
Z | H '
井中磁测参数计算
计算ΔX、ΔY、ΔZ
X→Y、 Y→X
N
H0
H
Y
H
Y
Y
H 0Y
X X H 0 x
Y Y H 0 y
Z Z Z 0
H0X
X
X
O X
井中磁测参数计算
计算ΔH、φ
H X 2 Y 2
N
坐标系统
重庆 厂 JCX-3 井 中 磁 力仪采用右手坐标系统， 传统井中磁测解释技术 采用左手坐标系统。
井中磁测参数计算
计算ΔH‘、ΔT‘ 将钻孔当作直孔处理
H=
X 2 Y 2
H ' H H 0
Δ Z=Z-Z0
T ' H '2 Z 2
O
H '
T '
Z
' arctan |
三分量磁测井资料简介
2014.3
JCX-3型三分量井中磁力仪
• • • • • • • • • • • • • · 测量范围：-99999nT～+99999nT · X、Y磁敏元件转向差≤400nT · Z磁敏元件转向差≤300nT · 倾角测量范围0～45°，误差小于0.2° · 方位角测量范围0～360°，误差小于2°(倾角≥3°) · 线性度≤2‰ · 数字输出，更新速度≥3次/秒 · 探管外形尺寸：φ40×1400mm · 测量井深≤2000m · 探管耐压≤150kg/cm2 · 配用电缆：4芯铠装电 · 仪器工作电源：DC12V/200mA · 工作环境：温度：0～70°; 湿度：90%(40℃)
深部找矿的地球物理勘探有力手段--地-井瞬变电磁三分量测量
●仪器设备
上世纪70年代，单分量地-井系统已商品化；
上世纪90年代初，三分量地-井系统商品化；
最大测量深度已达2000米以上； 目前国内可测量最大深度1200米； 我所正在引进2000米地井和大功率发射系统。
●仪器设备
水平分量探头
●仪器设备
垂直分量探头
●仪器设备
●解释技术
国外从上世纪70年代开始，对地－井TEM进 行了广泛和深入的研究与应用。但由于装置的 特殊性及电磁场的复杂性，使解释技术进展较 慢，依据特征曲线进行定性分析仍是一种重要 解释手段。 随着对非线性最小二乘回归反演、灯丝电 流反演、向量交会法及三维数值模拟技术的不 断研究和改进，为地－井TEM法提供了有力的技 术支撑。
新疆彩华沟铜矿1、2、3号孔地－井TEM实测响应曲线
●国内应用实例
钻孔在510～530 米左右见矿，该 位置异常曲线特 征为：早期为正 晚期为负异常， 此为典型的矿头 异常，即钻孔打 在矿体的边缘。 可通过五方位测 量矿体的延伸、 走向等，确定矿 体的空间位置关 系。
新疆彩华沟铜矿地－井TEM实测响应曲线
地-井TEM测量结果
●国外典型实例
4、加拿大安大略省温斯顿湖火山岩型块状硫化物矿床
是1982年发现的一 个火山成因块状硫 化物矿床，矿石平 均品位：Cu1.0％，
Zn15.6%,Ag30.87g/ t,Au1.02g/t
在钻孔DDH Z0-4, 开展了多方位的地 -井TEM测量，获得 了一个很强的异常。 推测硫化物矿体埋 深约245米，且为 一个向东倾的良导 板体。
●国内应用实例
新疆彩华沟 铜矿位于库米 什—彩华沟— 依格尔大坂多 金属成矿带中。 为含铜黄铁矿 型铜矿床，伴 生有金、银、 铅、锌等；铁 矿有褐铁矿、 镜铁矿组成
井中三分量磁测数据处理方法
学 φ= θ＋ Φ
（5）
地 式中的θ角由下列公式算出： 海tg −1 | X | (X≥0 ，Y＞0)
Y
上 π − tg −1 | X | (X＞0，Y≤0)
Y
θ=
π + tg −1 | X | (X≤0，Y＜0)
Y
2π − tg −1 | X | (X＜0，Y≥0) Y
（6）
（5）由 ΔH 模值和φ角即可作出ΔH 的矢量图。
H∥= －H 0 sinA
（8）
4、磁异常总矢量在横剖面和纵剖面中的投影
磁异常总矢量在横剖面和纵剖面中的投影分别以ΔT⊥和ΔT∥表示。作ΔT⊥和ΔT∥矢
量图时，应取在横剖面和纵剖面中的投影ΔH⊥、ΔH∥和ΔZ 来合成。
画ΔT⊥矢量线时，其中ΔZ 为纵坐标，向下为正，向上为负，ΔH⊥正值为剖面 A 的方
器 3、 地面三分量磁测，在地面可以很精确地给仪器定向，测量结果相对更准确。井中三 分量磁测定向是靠仪器自动进行，而且要依赖与陀螺测斜等资料的准确性。
仪 4、 井中三分量磁测仪器受体积限制，灵敏度较低。
5、 井中三分量磁测可能在地质体的上部、下部，四周进行（地面磁测只能在地质体上 部进行），现在国外承包项目增多，在南半球（磁场与北半球相反）应用的情况已
4、《JTL-40DT动调陀螺测斜仪使用说明书》
上海地学仪器研究所
5、《磁法勘探原理》 长春地质学院
3、磁异常水平分量在横剖面和纵剖面中的投影
磁异常水平分量在横剖面和纵剖面中的投影分别以ΔH⊥和ΔH∥表示，计算公式如下：
ΔH⊥= H⊥－H 0⊥
（7）
H⊥= Ycos(Φ－A) －Xsin(Φ－A)
H0⊥= H 0 cosA
ΔH∥= H ∥－H 0∥ H⊥= Y sin(Φ－A) ＋X cos(Φ－A)
三分量磁测井
井底异常
图11分别为北倾顺层磁化、南缓倾及垂直磁化条件下薄板体上方不同位置钻 孔的ΔZ、ΔH曲线。由此可见ΔZ曲线负开口、而ΔH正开口，继续钻进一般不 能见矿；ΔZ曲线正开口、而ΔH负开口，见矿可能性较大；ΔZ、ΔH曲线都正 开口、或都负开口，则不能确定，要结合其它资料判断矿体的产状及结合磁 化方向具体分析。当所测井段异常仅出现逐渐变化趋势，因异常段太短难以 判断时，则应继续钻探。
ZK2302
该孔分别在475米及690米 处出现两处强异常，对应 钻孔揭露含铜磁铁矿体、 磁铁矿体。其中第一次钻 进至688.90米,实测至 685.36米，ZK2302孔深部 ΔZ曲线在620-660为正开 口,660-685转为跳跃状, ΔH′640-665米为正开 口,665米以下出现急剧变 化;从两曲线看应为接近磁 性矿体的磁场变化特征;用 ΔZ—ΔH′合成矢量图,在 660-670附近矢量收敛;利 用上部相对光滑段数据做 孔底见矿深度计算（薄板 切线法）钻进深度已至矿 顶(见图12)
以上两种情况都是受二度体上端（即矿头）负磁荷面影响的曲线特征；矿尾 （下端）则是受正磁面影响的磁场特征，其形态正好与之相反，ΔZ曲线一般呈 正S形。
等轴状三度体
钻孔在北时ΔZ曲线呈先负后 正的近似反对称曲线（即似正 S形曲线），钻孔在南时ΔZ曲 线呈先正后负的近似反对称曲 线（即似反S形曲线），正东 西向ΔZ曲线呈现近似水平轴 对称曲线（即近似C型曲线）。 而东西两侧对称位置的钻孔所 测得ΔZ曲线完全一致，ΔY （除正南北ΔY=0）曲线形态 在东西两侧则正好相反，这时 ΔH所指方向即矿体所在方位。 的如图9、10所示，是用球体 模型计算的理论曲线（以球心 为原点，磁北为正方向，钻孔 所在位置的方位角(顺时针)为 φ,磁倾角i=45°）。

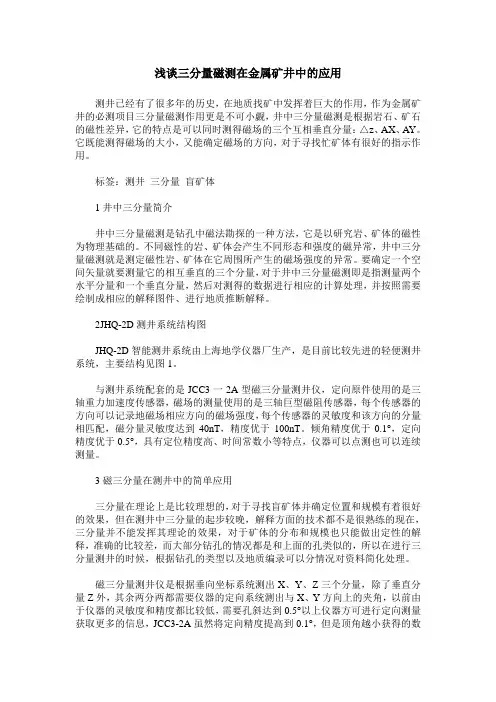

浅谈三分量磁测在金属矿井中的应用
浅谈三分量磁测在金属矿井中的应用测井已经有了很多年的历史，在地质找矿中发挥着巨大的作用，作为金属矿井的必测项目三分量磁测作用更是不可小觑，井中三分量磁测是根据岩石、矿石的磁性差异，它的特点是可以同时测得磁场的三个互相垂直分量：△z、AX、AY。
它既能测得磁场的大小，又能确定磁场的方向，对于寻找忙矿体有很好的指示作用。
标签：测井三分量盲矿体1井中三分量简介井中三分量磁测是钻孔中磁法勘探的一种方法，它是以研究岩、矿体的磁性为物理基础的。
不同磁性的岩、矿体会产生不同形态和强度的磁异常，井中三分量磁测就是测定磁性岩、矿体在它周围所产生的磁场强度的异常。
要确定一个空间矢量就要测量它的相互垂直的三个分量，对于井中三分量磁测即是指测量两个水平分量和一个垂直分量，然后对测得的数据进行相应的计算处理，并按照需要绘制成相应的解释图件、进行地质推断解释。
2JHQ-2D测井系统结构图JHQ-2D智能测井系统由上海地学仪器厂生产，是目前比较先进的轻便测井系统，主要结构见图1。
与测井系统配套的是JCC3一2A型磁三分量测井仪，定向原件使用的是三轴重力加速度传感器，磁场的测量使用的是三轴巨型磁阻传感器，每个传感器的方向可以记录地磁场相应方向的磁场强度，每个传感器的灵敏度和该方向的分量相匹配，磁分量灵敏度达到40nT，精度优于100nT。
倾角精度优于0.1°，定向精度优于0.5°，具有定位精度高、时间常数小等特点，仪器可以点测也可以连续测量。
3磁三分量在测井中的简单应用三分量在理论上是比较理想的，对于寻找盲矿体并确定位置和规模有着很好的效果，但在测井中三分量的起步较晚，解释方面的技术都不是很熟练的现在，三分量并不能发挥其理论的效果，对于矿体的分布和规模也只能做出定性的解释，准确的比较差，而大部分钻孔的情况都是和上面的孔类似的，所以在进行三分量测井的时候，根据钻孔的类型以及地质编录可以分情况对资料简化处理。
磁三分量测井仪是根据垂向坐标系统测出X、Y、Z三个分量，除了垂直分量Z外，其余两分两都需要仪器的定向系统测出与X、Y方向上的夹角，以前由于仪器的灵敏度和精度都比较低，需要孔斜达到0.5°以上仪器方可进行定向测量获取更多的信息，JCC3-2A虽然将定向精度提高到0.1°，但是顶角越小获得的数据误差越大。
井中三分量磁测在某铁矿详查中的应用研究
井中三分量磁测在某铁矿详查中的应用研究摘要：现阶段，井中磁测主要是对钻孔周围空间磁性体存在的磁场动态性检验，以此达到找矿或者将某些地质问题全面解决的效果。
文章以某铁矿调查为例，该项铁矿属于沉积变质型，围岩不具备磁性或者磁性非常弱，本身有着磁法找矿的物性基础。
该项矿床的主矿体埋藏比较深，矿体十分薄弱，勘探难度特别高。
矿体的发现得益于紧密结合的地质和物探资料二次开发。
在这一阶段中，井中三分量磁测在深部矿体发现方面产生了一定的作用，通过开展三分量磁测作业，能够精准的判断出井底盲矿存在，为是否进行钻孔工作提供了一定的决策依据，在没有漏掉磁性体的基础上，减少了钻探的工作量，将生产成本控制在了合理范围中。
通过合理判断勘察区域内磁性体的状态和空间位置，确保了地质工作稳定实施。
在这一阶段中，三分量磁测从找寻深部磁性矿体内起到了一定的指导作用，也可以为铁矿深部找矿和外围找矿拓展新的思路和理念。
在本篇文章中重点探究了井中三分量磁测从某项铁矿详查中的具体应用情况。
关键词：井中三分量磁测；某铁矿详查；应用研究0前言近年来，三分量磁测从矿山和深部找矿中产生的作用极为明显，是找寻磁铁矿床中十分重要的一种方式。
井中三分量也可以应用到寻找磁铁矿和磁黄铁矿有关的金属、贵金属、稀有金属矿床中。
三分量磁测铁矿物理测井方式中的主要方法，是从地面磁测向着地下磁测逐渐发展，以研究岩体磁性特征为基础，不同磁性的岩体产生的形态和强度的磁异常是不一样的。
在井内检测该项磁异常，通过推断解释，有利于将地质勘探和转化过程中存在的问题彻底解决。
通过对钻孔展开三分量磁测，可以将地下磁场的分布特征清楚的体现出来。
按照地面磁测和地质资料分析和判断深部矿体是否存在，从而指导勘探工作能否继续钻进或者重新布置钻孔。
在对三分量磁测成果解释过程中可能遇到问题进行讨论的基础上，结合具体案例分析了三分量磁测从磁铁矿床中的具体应用，为找矿工作提供良好的参考依据。
1、三分量磁测异常解释需要注意的要点1.1选择正常场如果没有结合实际情况，合理的选择正常场，那么将会增加异常解释的难度。
VSP三分量微测井技术在表层调查中的应用分析
VSP三分量微测井技术在表层调查中的应用分析作者：李岩来源：《中国科技博览》2019年第08期[摘要]微测井技术是对地表层进行勘查的有效手段，由于成本较高影响了测井布设的密度。
本文针对微测井技术资料采集和解释方法进行深入的分析，对实际中得到了应用效果进行阐述。
[关键词]三分量；微测井：VSP；解释；横波中图分类号：P635 文献标识码：A 文章编号：1009-914X（2019）08-0355-01在进行油气资源地震勘查时，由于地表的不均匀性会给地震信号的激发、接收和校正等造成一定的干扰，特别是对于地质较为复杂的区域进行静校正表现的特别明显，严重限制了勘探的效果。
采用何种方法对地表层进行低成本、行之有效的调查，掌握地表层变化规律，是摆在广大地球物理工程技术人员面前的一道难题。
微测井技术是对地球表层构成情况进行调查的重要手段。
由于在地面上会收到井内不同深度受到激发形成的上行波，地形情况对其影响较小，可以达到很高的解释精度。
由于微测井技术在多采用钻井方式对地层进行打穿，从而对风化层进行有效的观测，才能提高对低、降速带速度以及厚度解释的正确性，从而形成较为精准的静校正量。
1、VSP三分量微测井技术对于地表层地质情况较为复杂的区域，表层岩石的物性、速度和分布厚度较为剧烈，应该设置密度达到要求的微测井井位，方能可靠地采集到的地质资料，这样会使勘探投入的资金增加。
因为微测井技术需要利用地层表面进行激发，在井内进行观测，在信号获取过程中不会对原有的测井结构造成损坏。
所以，可以利用地震勘探形成的炮井来进行勘探，可以提高微测井布置的密度，减小微测井成本支出，可以经济、有效的对地表层进行勘探。
而对于风化层没有被打穿的勘探炮眼，可采用VSP微测井技术来对上行波信息进行接收，对地层的深度以及速度进行预判以及解释，可以解决由于井深不够引起的问题，扩大了微测井解释的范围，提升对地层表面勘探的精度，对于复杂地质情况的地表层静校正创造了条件。
井中三分量磁测资料处理
N
N
ΔZ
ΔT⊥
J
J
中国地质大学(北京)测井实验室 邹长春制作
三、井中磁测解释基础
(4)根据ΔT⊥矢量图可确定矿顶、矿尾位置
横剖面内的ΔT⊥矢量延长线交与矿 顶，呈明显收敛状态；矢量的尾部延 长线交于矿尾，呈发散状态。
中国地质大学(北京)测井实验室 邹长春制作
一、井中磁测概况
目前国内主要软件 1、SURFER 2、中国地质大学(武汉) 井地磁测资料联合反演 3、中国地质大学(北京)
井中三分量磁测软件--MagLogPlot
4、北京勘察技术工程有限公司 井中三分量磁测软件 井地磁测资料联合反演
陈天振; 李卫花; 徐遂勤; 梁子建; 武秀江 地球物理学进展
2008-06
熊选文; 邹长春
物探与化探
2008-12
邹美玲; 陈红; 蔡耀泽
地质装备
2009-08
何琪,刘金战
现代商贸工业
2009(18)
王庆乙; 李学圣; 徐立忠
物探与化探
2009-06
战双庆; 刘冬节
安徽地质
2009-09
中国地质大学(北京)测井实验室 邹长春制作
((44))计计算算ΔΔTT、、ΔΔTT⊥⊥、、ΔΔTT∥∥
N
ΔH⊥
A
ϕ
O
ΔH // JJJK ΔH
O
JJJJK ΔT⊥
ΔZ
ΔT = ΔH 2 + ΔZ 2
ΔH ⊥
ΔT⊥ = ΔH⊥2 + ΔZ 2
ΔT// = ΔH //2 + ΔZ 2
三分量地震采集方1
三分量地震采集方1三分量地震采集方法一、概述1、开展多波多分量勘探的目的和意义多波多分量勘探又称为矢量勘探，是指综合利用纵横波震源和多分量检波器对各种波场进行观测，以揭示更多的地下构造、岩性和油气信息的勘探技术。
三分量地震勘探一般是指利用纵波激励和三分量检波器记录一个纵向分量和两个横向分量的技术方法。
随着油气勘探的逐步深入，大庆探区的油气勘探与开发中需要解决的地质问题越来越复杂，如对松辽盆地复杂构造和复杂岩性气藏、中浅层薄互层岩性油藏、深层火山岩气藏、海拉尔古潜山裂缝性油藏等复杂目标的勘探等，这些地区常规地震数据的成像质量、分辨率，探测地下岩性、流体和各向异性的能力已无法满足复杂地质目标勘探的要求。
解决这些复杂问题，仅仅依靠纵波已经难以解决，必须采用综合物探技术方法。
国内外大量实例表明，多波多分量地震勘探能有效推动复杂地质问题的解决。
同样，在油气田开发过程中增加转换波信息也可以更好地描述油气藏、刻画油气藏动态。
兴城地区三分量地震勘探试验是针对松辽盆地北部中浅层砂泥薄互层、深部火山岩等复杂勘探目标的特点进行的。
在充分吸收消化国内外现有技术的基础上，通过现场试验，一是探索利用数字检波器采集的三分量地震数据进一步改善葡萄花油层；二是探索利用数字检波器采集的三分量地震数据识别营城组储层的潜力，有效预测储层含气量，形成一套有效实用的多分量地震数据采集、处理和解释方法及相应的技术流程，提高储层岩性识别和油气层预测的准确性，为大庆探区其他地区的油气勘探开发做好技术准备。
2、国内外研究现状目前，三分量地震勘探技术在国际上发展迅猛，正成为海上油气田勘探开发阶段必不可少的技术手段，取得了可观的经济效益。
在进行海上多分量地震勘探研究的同时，国外也在开展陆上转换波勘探的研究工作,在理论和实际应用方面对多分量地震勘探技术进行了深入研究，并做了许多工作。
在三分量探测器的发展过程中，已经从动圈式三分量探测器发展到数字探测器。
三分量磁测井
.
等轴状三度体
钻孔在北时ΔZ曲线呈先负后 正的近似反对称曲线（即似正 S形曲线），钻孔在南时ΔZ曲 线呈先正后负的近似反对称曲 线（即似反S形曲线），正东 西向ΔZ曲线呈现近似水平轴 对称曲线（即近似C型曲线）。 而东西两侧对称位置的钻孔所 测得ΔZ曲线完全一致，ΔY （除正南北ΔY=0）曲线形态 在东西两侧则正好相反，这时 ΔH所指方向即矿体所在方位。 的如图9、10所示，是用球体 模型计算的理论曲线（以球心 为原点，磁北为正方向，钻孔 所在位置的方位角(顺时针)为 φ,磁倾角i=45°）。
.
.
.
ΔZ曲线在480-710米段呈反S形异常，ΔH′呈以负值为主的似不对称反S形； 根据形态及定量计算推断认为：些异常为一旁侧磁性体上端的反映、钻孔 相对磁性源上端位置为东偏南，深度约590-600米，水平距离约35米。在此 主体异常上于540-545米叠加了一剧烈跳动的局部异常，推断为钻探漏掉的 微薄层磁铁矿体。
| X Y
| X
| |
(Y负 ， X 正) (Y负 ， X 负)
Y
2
arctan |
X
|
(Y正 ， X 负)
.
Y
井中磁测参数计算
计算ΔH⊥、ΔH∥
N
H
A
O
H // H
H H cos(A )
H || Hsin(A)
.
简单规则形态磁性体的初步解释 (1)点磁极
- ΔZ +
- ΔH +
- ΔH +
.
.
井底异常
图11分别为北倾顺层磁化、南缓倾及垂直磁化条件下薄板体上方不同位置钻 孔的ΔZ、ΔH曲线。由此可见ΔZ曲线负开口、而ΔH正开口，继续钻进一般不 能见矿；ΔZ曲线正开口、而ΔH负开口，见矿可能性较大；ΔZ、ΔH曲线都正 开口、或都负开口，则不能确定，要结合其它资料判断矿体的产状及结合磁 化方向具体分析。当所测井段异常仅出现逐渐变化趋势，因异常段太短难以 判断时，则应继续钻探。
井中三分量磁测规范
地质矿产部地球物理地球化学勘查局井中磁测工作规范(试行)一九八二年十一月地质矿产部地球物理地球化学勘查局关于颁发《井中磁测工作规范》(试行)的通知物物二[1982]246号各省、市、自治区地质局及所属物化探专业队、地质队，部直属物探大队：《井中磁测工作规范》(试行)是地质矿产部地球物理地球化学勘查局委托部第一综合物探大队编制的，现颁发试行。
本规范是第一次编制，可能会有不够完善之处，各单位在试行过程中有何经验，问题和建议，希直接报物化探局，以便在适当时期再作修改。
一九八二．十一．十三绪言一、井中磁测目前包括钻孔中磁场强度测量和磁化率测井。
它们是以岩矿石的磁性差异为物理基础，通过仪器测定钻孔中的磁场强度和孔壁附近岩矿石的磁化率，了解井中磁异常及岩矿磁化率的变化特征，并且在掌握了工区地质和地面磁测资料后，经过资料的分析研究，然后作出地质解释达到找矿和解决其它地质问题的目的。
井中磁场强度测量的基本原理与地面磁测相同，故它是地面磁测向井中的发展，它不但反映了地球磁场和钻孔周围一定空间范围内磁性体磁场的总和，而且当钻孔穿过磁性矿体时，还可获得磁性矿体内磁场的变化特征，因而为解决地质问题提供了更多的资料(如利用磁性矿体处的磁场研究板状矿体的倾向和倾角)成为普查勘探磁性矿体工作中一种重要的井中物探方法。
磁化率测井是地球物理测井方法中的一种方法，在地质勘探工作的某些领域中正被逐步地使用起来。
二、在普查勘探中强磁性矿体的地区，由于矿体与围岩的磁性差异较大，而且钻孔往往接近矿体或打穿矿体，故井中磁测更易发现孔旁和孔底盲矿，或找出被钻探打丢、打薄的矿层，又由于井中磁测的仪器比较轻便，操作简单，在某些条件下还能解决一些钻孔技术问题，提供钻孔岩矿的磁化率参数等，同时为地质、钻探和地面磁测三方面服务，所以井中磁测具有应用广、效果好、成本低、效率高等优点，它有助于合理布置探矿工程，提高钻探资料的质量，是普查勘探中强磁性矿体的一种有效而经济的物探方法。
磁三分量测井工作总结
磁三分量测井工作总结磁三分量测井是一种常用的地球物理勘探方法，用于获取地下岩石的磁性特征和地层结构信息。
经过一段时间的测井工作，我对磁三分量测井方法有了更深入的了解，并在实践中积累了一些经验。
在此，我将对磁三分量测井工作进行总结。
首先，磁三分量测井的原理是基于地球磁场与地下岩石磁性特性之间的相互作用。
通过测量地磁场在三个方向上的分量，可以计算出地下岩石的磁性参数，如磁化强度、磁化方向等。
这些参数对于判断地下岩石的性质和勘探矿产资源非常重要。
其次，在实际操作中，需要注意以下几点。
首先是测井仪器的选择。
不同的测井仪器具有不同的测量范围和精度，根据实际需求选择适当的测井仪器非常重要。
其次是测井数据的处理与解释。
磁三分量测井数据通常需要进行滤波、校正和解释等处理，以获得准确的地层信息。
最后是现场操作的规范性和安全性。
在进行磁三分量测井时，需要严格遵守操作规程，确保工作的安全性和准确性。
在实际的磁三分量测井工作中，我遇到了一些挑战，但也取得了一些成果。
首先，在某次测井工作中，我成功地获取了一处矿产资源的磁性特征和地层结构信息，为后续的勘探工作提供了重要的参考。
其次，在另一次测井工作中，我发现了一处地下断层，这对于地质构造分析和资源勘探有着重要的意义。
这些成果进一步验证了磁三分量测井方法在地质勘探中的重要性和可行性。
在总结中，我还发现了一些需要改进的地方。
首先是对磁三分量测井原理和方法的深入学习。
虽然我已经掌握了基本的操作技能，但仍有待进一步提高自己的专业知识水平。
其次是加强与其他测井方法的综合应用。
磁三分量测井与其他测井方法相结合，可以提高地质勘探的精确性和可靠性。
最后是加强团队合作和沟通。
在测井工作中，团队的合作和沟通非常重要，可以提高工作效率和准确性。
总之，磁三分量测井是一种重要的地球物理勘探方法，能够提供地下岩石的磁性特征和地层结构信息。
在实际工作中，我通过不断的学习和实践，不断提高了自己的技能和经验，并取得了一些成果。
磁三分量测井与JCC3-2(A)高精度磁三分量测井仪
上海地学仪器技术资料 三个磁分量传感器测得的磁信号和三个重力传感器测得的重力分量信号经
放大和调理后送 A/D 变换器，CPU 对这些信号分别进行采集。CPU 采集的数据 经过处理得到三个磁场分量原始数据和与定向计算有关的角度数据，送到编码调 制电路，信号经过波形调制和长线驱动电路再送到地面。仪器内还设置了一个测 温电路用于井温和仪器内部温度监测，温度信息用于补偿测量电路的温漂和指示 仪器是否使用在保证精度的温度范围中。由于是采用重力加速度传感器来定位， 测量结果可以同时兼得轴向和垂向两个应用坐标系的分量数据。
采集测量，这时测井软件可以按所设深度间隔自动采集每点数据。自动采集时，
要确保绞车下放速度均匀缓慢，不可以用空档下放绞车。保证下放速度均匀是为
了防止井下仪在孔内晃动造成定位不准而影响分量测量的精度。测井软件提供了
删除一行和标记为检查数据的功能。一个测井数据文件中标记为检查数据的行是
不处理到成果图件中去的。如果测量是从井底往上进行，成果处理前要进行排序
标定方法从略。 六、注意事项
每次测井结束都要对仪器进行清洗。仪器上接头处要保持清洁，拆卸电缆头 时要先擦干外面的水及泥浆，仪器平放在地上拔出电缆头，防止水及泥浆流到仪 器接头里。
七、仪器连线 1 芯 电源+200V 2 芯 电源 0V，信号 0V 3 芯 信号 双极性 脉冲±12V 4芯 空
两水平分量的夹角。 8. ΔH′:实测水平分量的模与当地正常场水平分量H0的模之差。
ΔH′=│H│-│H0│ 9. ΔT: 用ΔH 和ΔZ 合成的矢量的模，ΔH 是水平方向左负右正的矢量，Δ
Z 是垂直方向，上负下正的矢量。I 是ΔT 矢量与ΔH 的夹角。ΔT 的模长 和矢量在资料都已图示出来。 10.ΔT⊥,ΔT∥,I⊥,I∥ :分别是ΔT矢量在横剖面和纵剖面的投影及投影矢量 与水平面的夹角。横剖面是指垂直矿体走向的剖面图，一般就是勘测剖 面。纵剖面既是和横剖面垂直的剖面（顺着矿体的走向方向）。我们定义 其方向与横剖面方向符合左手定则，纵剖面（左手拇指）—横剖面（左 手食指）—垂向（左手中指）。 井中磁三分量得到的信息比较丰富，各种资料都包含空间方向的信息，在 解释应用中要充分考虑到这些信息是空间分布的，这样才能正确利用这些信 息。井下磁三分量测井得到的参数精度除了本仪器有关外，还和钻孔的倾斜方 位密切相关。确定钻孔倾角方位角在磁性矿区目前唯一的方法就是选用具有自
三分量测井方法规程
6 特种测井方法技术设计特种测井方法由于不常使用，尚无相应的规范或标准，有些方法属国际合作项目，所用仪器尚未落实，只能根据有关参考资料，编写初步技术设计。
待项目落实后，再根据有关资料补充或修改设计。
6.1 井中重力测量井中重力测量主要测量重力变化值Δg，可以确定重力场、岩石的平均整体密度随深度的变化规律，一般情况下，它与岩性密度测井通常有较好的一致性，但其探测深度远大于岩性密度测井，因而可以发现钻井附近的密度异常体，这对于解释地面重力异常和地震勘探结果具有重要意义。
6.1.1 任务及目的测量井段：主孔0米到5000米；测点间距：控制测量为50米，密度边界测量应加密，总测点数控制在150左右。
测量目的：测量地层密度，了解钻井附近的密度异常体和构造情况。
6.1.2 测量仪器采用引进的美国L&R井中重力仪和精密深度控制系统。
井中重力仪主要技术特性见下表：6.1.3 测量技术要求深度误差：绝对深度误差与其它测井要求相同，两种测量间距测量间的相对深度误差小于10厘米；重力测量均方误差小于20微伽；对每点仪器稳定后的测量值求平均作为最终重力值，每点测量时间约为10分钟，总测井时间小于2天。
测量时，应考虑零漂的影响。
6.1.4 数据处理与解释测量数据应进行零漂、深度（井斜）、地形等校正。
从校正后的重力值，给出视体密度和布格异常垂直剖面图；正反演求解钻孔外侧异常体参数或探索地层产状。
6.2 井中三分量磁测井中三分量磁测是地面磁测向井中的发展，在钻孔中确定磁场的大小和方向随深度的变化。
它的特点是可以同时测得磁场的三个互相垂直分量：△Z、△X、△Y。
该方法同时亦能划分磁性岩层的界面及发现井周的磁性不均匀体。
6.2.1 任务与目的测量井段：0～5000米分次完成测量；测量目的：提供井及其周围一定空间范围内地下地质体磁性、空间分布、构造和空间磁场变化规律等资料。
6.2.2 测量仪器井中三分量磁测属于国际合作项目，因客观原因，具体的仪器型号、参数尚未得知，暂按德国Braunchweig大学研制的FML磁饱和式井中三分量磁力仪考虑。
2-10物探评分标准-井中磁三分量法
◆主要参数有电阻率（ρa）,极化率(ηs),节拍或周期（T）,占空比(υ)，延时(t0),第一块采样宽度(t1)，第二(t2)、第三(t3)、第四块(t4)采样宽度之比。
◆改变其中的参数测量方式会得到结果，进行了试验选择了其中有效的参数完成了任务。
（8）属于指令性的井中磁三分量法工作，由于条件不许可或大多数条件下不满足激发极化率工作的条件下，又勉强进行了激电测量，开展了面积或剖面工作。（6分）
（9）属于指令性的井中磁三分量法工作，由于条件不许可或大多数条件下不满足激发极化率工作的条件下，但改变装置和参数以及测量的方式，加倍地工作效率和强度，较好地进行了激电测量，开展了面积或剖面工作，取得了较好地质找矿效果。（10分）
◆建立了本区的利用井中磁三分量法找矿模式和标志（5分）
◆利用找矿模式进行验证，得到了预期的找矿效果（5）
5、井中磁三分量法质量体系是否正常、工作质量是否符合要求（共10分）
（1）质量体系的健全程度，是否建立了正常的工作日志（2分）
（2）质量体系的运行情况，是否建立了车辆和人员及仪器安全运行工作记录，不安全的隐患解决办法和措施（3分）
◆原始资料进行了计算、复算、图件合理程度，与地质图等内容衔接程度。（1分）
◆井中磁三分量法资料的利用程度，解决地质问题情况（2分）
◆激电异常的登记和建卡及编号，各异常解释情况与地质体或地质现象对比分析情况（1分）
（2）资料的处理(共2分)
◆对激电异常是否进行了正演，采用那种方式方法进行了反演（1分）段或不明的异常源做了记录，并进行多次重复测量，获得了可靠的数据，并获得了实践经验，可避免出现类似重复测量的经验（1分）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6特种测井方法技术设计特种测井方法由于不常使用，尚无相应的规范或标准，有些方法属国际合作项目，所用仪器尚未落实，只能根据有关参考资料，编写初步技术设计。
待项目落实后，再根据有关资料补充或修改设计。
6.1井中重力测量井中重力测量主要测量重力变化值Ag,可以确定重力场、岩石的平均整体密度随深度的变化规律，一般情况下，它与岩性密度测井通常有较好的一致性，但其探测深度远大于岩性密度测井，因而可以发现钻井附近的密度异常体，这对于解释地面重力异常和地震勘探结果具有重要意义。
6.1.1任务及目的测量井段：主孔0米到5000米；测点间距：控制测量为50米，密度边界测量应加密，总测点数控制在150左右。
测量目的：测量地层密度，了解钻井附近的密度异常体和构造情况。
6.1.2测量仪器采用引进的美国L&R井中重力仪和精密深度控制系统。
井中重力仪主要技术特性见下表：6.1.3测量技术要求深度误差：绝对深度误差与其它测井要求相同，两种测量间距测量间的相对深度误差小于10厘米；重力测量均方误差小于20微伽；对每点仪器稳定后的测量值求平均作为最终重力值，每点测量时间约为10分钟，总测井时间小于2天。
测量时，应考虑零漂的影响。
6.1.4数据处理与解释测量数据应进行零漂、深度（井斜）、地形等校正。
从校正后的重力值，给出视体密度和布格异常垂直剖面图；正反演求解钻孔外侧异常体参数或探索地层产状。
6.2井中三分量磁测井中三分量磁测是地面磁测向井中的发展，在钻孔中确定磁场的大小和方向随深度的变化。
它的特点是可以同时测得磁场的三个互相垂直分量：△Z'AX、△Y。
该方法同时亦能划分磁性岩层的界面及发现井周的磁性不均匀体。
6.2.1任务与目的测量井段：0〜5000米分次完成测量；测量目的：提供井及其周围一定空间范围内地下地质体磁性、空间分布、构造和空间磁场变化规律等资料。
6.2.2测量仪器井中三分量磁测属于国际合作项目，因客观原因，具体的仪器型号、参数尚未得知，暂按德国Braunchweig大学研制的FML磁饱和式井中三分量磁力仪考虑。
测量范围±65000nT6.2.30.1nT6.2.4测量方法技术要求该方法尚无国家或行业标准，测量方法技术等可参照原地质矿产部地球物理地球化学勘查局1982年颁发的《井中磁测工作规范》和有关文献资料。
1、由测量段底部向顶部提升时连续测量测速：小于720m/h测量精度：20nT采样间距：8〜10cm2、为减少外地磁场短时变化的影响，钻孔中的测量安排在夜间磁场活动平静期进行；3、基点选择和正常场的确定在井场附近，其周围20〜30米范围内无磁性干扰，建立校对仪器用的分基点，该点应与工区地面磁测基点联测，推算工区正常场值。
4、所测钻孔应是斜孔，其斜度需大于1°。
其它如深度控制、重复测量长度、深度比例尺、横向比例尺、对钻孔和提升设备的要求和安全操作等和常规测井曲线基本相同。
5、井场的资料初步验收井场工作结束前，测井监督应对原始资料进行初步验收，包括工作量是否完成，仪器和原始资料是否正常，测速、重复测量是否符合要求，各种原始表格和数据及需收集的资料是否齐全等。
6.2.5 资料整理井中磁测资料整理的主要任务是，由所测原始数据、测区正常地磁场、钻孔测斜资料和其它有关资料等，计算出磁异常的各分量，并以曲线或矢量图的形式作为成果展示出来。
井中磁场组成一般为⑴地磁场⑵外部地磁场短时变化⑶远处大规模磁体的影响⑷靠近井壁磁性物质的影响⑸井孔退磁效应。
为了得到可靠的磁异常各分量和磁化率资料，还需对井中磁测资料进行有关校正。
它包括温度校正、探头彼此不垂直的影响校正等。
而日变校正（<10nT ），由于测量在夜间进行，可忽略。
1、磁异常校正鉴于大陆科学钻探井中磁测受温度影响很大，并且本工作要求磁测精度较高，根据联邦德国KTB 井中磁测的经验，在计算磁异常的各分量之前，还需进行有关的校正。
它们主要包括温度校正、探头彼此不垂直的影响校正。
⑴温度校正根据联邦德国KTB 井中磁测的研究成果，温度校正公式为Mag （T ）=Mag *•Kmag （T ）其中，Mag （T ）---井中三分量磁测实际测量值；Mag *井中三分量磁测温度校正值；Kmag （T ）温度校正系数；T 井中温度值。
⑵探头彼此不垂直的影响校正'Mag i y'MagX、 Mag 2 =M . MagY、 、MagZ KTB 井中三分量磁测探头彼此不严格垂直，其影响校正公式为其中，MagX,MagY,MagZ 为校正前井中三分量（X ，Y ，Z ）；M 为校正系数; Mag1,Mag2,Mag3为校正后井中三分量（X ，Y ，Z ）。
2、斜孔（并取得较可靠井斜方位资料）的资料整理（1）磁异常垂直分量曲线图（A Z ）；员员（2）磁异常水平分量矢量图（A H ）或A H 在横剖面（垂直异常体走向）和 纵剖面（平行异常体走向）j 的投影AH 1>A H //曲线图；（3）磁异常总矢量A T 在横剖面上的投影图（A T ,）；AkA总(4)A T在纵剖面上的投影图(A T//);3、直孔或不能取得可靠井斜方位资料的资料整理(1)磁异常垂直分量曲线图(A Z)；(2)磁异常水平分量模差曲线图(A H)；(3)磁异常总矢量模差曲线图(A T)；(4)在剖面方向接进南北时，可用A Z与A H合成近似的剖面矢量图A T；4、岩心标本磁参数的测量可按地面磁测工作规范进行，可根据井中磁测A Z 资料指导岩心采集密度，A Z有跳跃的井段每5〜10米取一块，有旁侧异常但变化较平缓的每10—20米取一块，其它井段可酌情减少。
6.2.6井中磁测的解释从理论上说，可以将现有地面磁测、金属矿井中磁测和其它常规测井的若干解释方法稍加转换后用于大陆科学钻探中的井中磁测。
但是，由前面的讨论可知，大陆科学钻探井中磁测与地面磁测和金属矿井中磁测等仍有明显差异，因此系统地研究和建立大陆科学钻探井中磁测的各种解释方法仍是必要的。
应进行的研究包括井中磁测的正演研究、磁性体内磁场的研究、磁异常的处理转换、各种定向解释的方法和定量解释方法等。
(1)井中磁异常的正演研究为了掌握不同形状地质体在不同磁化条件下的磁异常变化特征，利用解析法和数值法计算和绘制出以钻孔剖面形式表示的各种二度体和三度体磁异常理论量板，并据此总结出一些简易的定性和定量解释方法。
(2)磁性体内磁场的研究能测量磁性体内磁场是井中磁测的一个主要特点，因此利用内磁场来解决一些地质问题是井中磁测解释工作的一个重要项目。
在这方面曾经研究了不同厚度和延伸的均匀磁化水平层的内磁场与磁化强度之间的定量关系和定性解释的基本方法，还研究了薄板状体内磁场与产状之间的关系及用内磁场确定异常体产状的方法。
(3)磁异常的处理转换利用磁异常的处理转换方法，可以获得磁异常的二次信息，从而进行磁异常的综合解释。
处理转换方法包括频率域和空间域方法。
例如高通和低通滤波，维纳反褶积等。
(4)井中磁异常的定向解释方法利用井中磁异常确定磁性体相对于钻孔的方向是解释中最常遇到的问题之一，也是地面磁测中所没有的。
已研究的定向方法有以下几种：①利用A Z或A H曲线的特征来确定异常体的剖面方向；①②利用线剖面平面图或平面投影图来确定异常体的定向方向；③利用A T矢量的发散、收敛方向或其包络线的特征来判别异常体的方向。
（5）井中磁测的定量解释方法井中磁测的定量解释方法主要分为三大类，即解析法、矢量法、选择法。
其中以矢量法和选择法研究的比较完善。
由于井中磁测属非常规测井项目，其资料整理和解释工作应列入专题解释内容。
6.3磁化率测井磁化率测井用来测量钻孔剖面视磁化率，经校正及转换后可得到钻孔剖面岩、矿石的磁化率。
6.3.1任务与目的测量井段：0〜5000米分次完成测量；测量目的：a）、提供磁法勘探资料解释时所需的基本参数一岩、矿石的磁化率。
B）、根据岩、矿石的磁化率差异划分钻孔剖面。
6.3.2测量仪器磁化率测井属于国际合作项目，因客观原因，具体的仪器型号、参数尚未确定，暂按德国慕尼黑大学地球物理研究所研制的双线圈系感应磁化率测井仪（Suslog403-D,Suslog403-HT考虑，其技术指标如下：6.3.3测量方法技术要求该方法尚无国家或行业标准，测量方法技术等可参照原地质矿产部地球物理地球化学勘查局1982年颁发的《井中磁测工作规范》和有关文献资料。
1、由测量段底部向顶部提升时连续测量测速：小于1200m/h采样间距：10〜15cm2、应在地面或孔内无磁井段定出零线，测前、测后刻度的幅度相对误差小于5%。
3、重复测量工作量每次不少于50米，应布置在曲线变化较显著或有怀疑的井段。
重复测量与原始测量的曲线形态应基本一致，异常幅度的平均相对误差应小于5%。
4、其它如深度控制、深度比例尺、横向比例尺、对钻孔和提升设备的要求和安全操作等和常规测井曲线基本相同。
5、井场的资料初步验收井场工作结束前，测井监督应对原始资料进行初步验收，包括工作量是否完成，仪器和原始资料是否正常，测速、重复测量是否符合要求，各种原始表格和数据及需收集的资料是否齐全等。
6.3.4资料整理和解释1、1、磁化率的校正磁化率测量结果受井径、层厚等影响较大，为了获取磁化率真值，应进行井径、层厚校正。
2、2、绘出磁化率测井曲线图。
3、3、给出磁性分层结果和各种岩性的磁化率统计结果，并与岩心物性测量进行比较。
