第一常用电工仪表使用(任务一万用表)
万用表的使用——教案
章
第四章常用的电工仪表
授课日期
2010年11月18日
本节题目
第三节万用表的使用
直流电压、电阻、交流电压的测量
教
学
目
的
项目任务一：用万用表测量直流电压（干电池）
项目任务二：用万用表测量电阻。（不同数值的电阻）
项目任务三：用万用表测量交流电压。（220V电压）
教学重点
用万用表测量直流电压、电阻、交流电压
4、测量5号电池和方形电池电压多少伏？（分组比赛）。
（二）孰能生巧，电阻的测量（分发不同阻值的电阻）
学生分组实训（2人一组）共同配合，在做中学习测量电阻时的注意事项。老师设问，学生抢答
要求：快速并准确测量电阻的阻值。
1、测量出1号电阻的阻值是多少？
2、如何测量呢？
4、如何读数。
3、在测量中学生总结测试注意事项
3、如果不知电位的高低可先选择大量程。
（二）、测量电阻的注意事项
1、选挡，严禁带电检测电阻
2、直接跨接在电阻的两端，不能用手接触电阻的两端
3、读数要乘以电阻挡的倍率
（三）、测量交流电压的注意事项
1、换挡
2、并联在电路中
3、严禁带电拔动转换开关
4、测量时要单手
七、布置预习作业
预习数字型DT-890型数字万用表的使用。
（1）选挡（2）严禁带电测电阻。（3）万用表直接跨接在电阻两端。（3）换挡调零。（5）测量时不能用手接触电阻两端。（6）在检测热敏电阻时应注意电流的热效应。
3、测量2、3号电阻的阻值（分组比赛）。
（三）、危险时刻，测量220V的交流电压
1、石坚同学在没有经老师允许的情况下，用万用表测量插座的电压结果把万用表烧坏了，先让石坚同学总结经验。因测量220V的交流电压，危险性比较大，要求学生先总结测量交流电压注意事项，如下：(1)选择交流电压挡，如误用直流电压档，表头指针会不动或微略的抖动；如误用直流电流档或电阻档，则打弯指针，或烧毁表头。（2）并联在电路中。（3）严禁在测量中拨动转换开关。（4）测电压时，要单手操作。

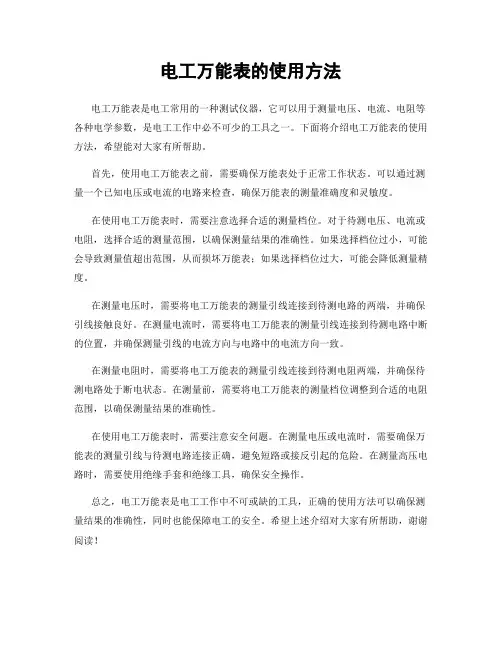

电工万能表的使用方法
电工万能表的使用方法
电工万能表是电工常用的一种测试仪器，它可以用于测量电压、电流、电阻等各种电学参数，是电工工作中必不可少的工具之一。
下面将介绍电工万能表的使用方法，希望能对大家有所帮助。
首先，使用电工万能表之前，需要确保万能表处于正常工作状态。
可以通过测量一个已知电压或电流的电路来检查，确保万能表的测量准确度和灵敏度。
在使用电工万能表时，需要注意选择合适的测量档位。
对于待测电压、电流或电阻，选择合适的测量范围，以确保测量结果的准确性。
如果选择档位过小，可能会导致测量值超出范围，从而损坏万能表；如果选择档位过大，可能会降低测量精度。
在测量电压时，需要将电工万能表的测量引线连接到待测电路的两端，并确保引线接触良好。
在测量电流时，需要将电工万能表的测量引线连接到待测电路中断的位置，并确保测量引线的电流方向与电路中的电流方向一致。
在测量电阻时，需要将电工万能表的测量引线连接到待测电阻两端，并确保待测电路处于断电状态。
在测量前，需要将电工万能表的测量档位调整到合适的电阻范围，以确保测量结果的准确性。
在使用电工万能表时，需要注意安全问题。
在测量电压或电流时，需要确保万能表的测量引线与待测电路连接正确，避免短路或接反引起的危险。
在测量高压电路时，需要使用绝缘手套和绝缘工具，确保安全操作。
总之，电工万能表是电工工作中不可或缺的工具，正确的使用方法可以确保测量结果的准确性，同时也能保障电工的安全。
希望上述介绍对大家有所帮助，谢谢阅读！。
电工常用仪表使用方法
电工常用仪表使用方法（一）万用表万用表是一种多用途、多量程测量仪表。
它一般以测量电流、电压和电阻为主，有的还可以测量电感、电容以及晶体三极管等，它是电工必备的常用测量仪表。
1.测量电压的方法（1）测量交流电压。
将转换开关转到“V”符号，测量交流电压时不分正负极；所需量程由被测量电压的低来确定。
如果被测量电压的数值不知道，可选用最高测量范围5 V,指针若偏转很小，再逐级调低到合适的测量范围。
（2 ）测量直流电压。
将转换开关转到“A”符号.测量直流电压时正负极不能搞错，" + "插的表棒接至被测电压的正极，“一”插的表棒接至被测电压的负极，不能接反，否则指针会因逆向偏转而被打弯。
2.测量直流电流的方法将转换开关转到“ mA、A”符号的适当量程位置上，然后按电流从正到负的方向.将万用表串联到被测电路中。
3.测量电阻的方法将转换开关转到欧姆档位置上，先将两根表棒短接，调整调零旋钮，使表针在电阻刻度“0”上，然后用表棒测量电阻。
面板上Xl、X10、X1、Xlk、10k的符号表示倍率，从表头的读数乘以倍率数，即为所测电阻的电阻值。
（二）兆欧表兆欧表又叫摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧。
1.兆欧表的选用测量额定电压在5 ▼以下的设备或线路的绝缘电阻时可选用5 V或1 0 V兆欧表，测量低电压电器设备绝缘电阻时，可选用2 5 0 V兆欧表。
2.兆欧表的接线和测量方法兆欧表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上分别标有“屏蔽”或“保护环"（G）。
（1 ）测量照明或电力线路对地绝缘电阻。
将摇表接线柱的（E）可靠地接地，（L）接到被测线路上。
线路接好后，可按顺时针方向摇动摇表的发电机摇把，转速由慢变快，一般约1 min后发电机转速稳定时，表针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
（2）测量电机的绝缘电阻。
实验一常用电工仪表的使用及
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中，我们了解了安全操作规范，但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性，防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中，我发现自己对电工仪 表的操作还不够熟练，需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范，但 在实际操作中仍需加强安全意识，确 保操作安全。
理论知识掌握不扎实
在实验过程中，我发现自己对电工仪 表的理论知识掌握不够扎实，需要加 强理论学习，深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等， 可以直接读取测量结果。
如万用表，通过比较已 知量与未知量来得出测
量结果。
如示波器，能够记录并 显示电信号的变化过程。
如数字万用表，能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表，其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时，应先选择合 适的量程，然后将钳口夹住待测 导线，再调整档位开关至合适位 置，最后读取数值并记录。
常用电工仪表的使用
(应在什么位置？)
注：不能带电测量电阻
测电阻时如何调零：
测量电阻时，如将两支表棒短接，调 “零欧姆”旋钮至最大，指针仍然达不 到0点，这种现象通常是由于表内电池电 压不足造成的，应换上新电池方能准确 测量
二、钳形电流表
钳形电流表分高、低压两种，用于在 不拆断线路的情况下直接测量线路中的电 流。其使用方法如下： （１） 使用钳形表时应注意钳形电流表的电 压等级，严禁用低压钳形表测量高电压回 路的电流。测量时应由两人操作，戴绝缘 手套，站在绝缘垫上，不得触及其它设备， 以防止短路或接地。 （２） 观测表计时，要特别注意保持头部与 带电部分的安全距离，人体任何部分与带 电体的距离不得小于钳形表的整个长度。
比较仪表
与 标 准 器 比 较 ， QJ—23电桥 读 取 二 者 的 比 QJ---47 万 用 电 值 桥 模拟量转换成 数字量直接显 示 PZ8数字电压表 Im2215 数 字 万 用表
数字仪表
按准确度等级、使用环境、防护性能、 工作原理等又可分为以下几种：
• • • • 按准确度等级：0.1、0.2、0.5、1.0、1.5、2.5、 5.0七级 按使用环境：A、A1、B、B1、C五组 按外壳的防护性能：普通、防尘、防溅、防 水、气密、隔爆等 按防外界磁、电场的影响性能：Ⅰ、Ⅱ、Ⅲ、 Ⅳ四等 按使用方式：安装式、携带式 按工作原理分：磁电系、电磁系、电动系、 感应系、静电系、振簧系等
四、感应系仪表工作原理
仪表在电源电压的作用下，其电压线圈中的电 流产生磁通，穿过铝盘并且在在铝盘中感应涡流1， 电流线圈由于负载电流的作用，在铁芯中建立交 变磁通，两次穿过铝盘，且在铝盘的两处感应出 涡流2，在这样的相互作用下，铝盘产生了旋转力 矩，总的转动力矩的平均值与电路的有功功率成 正比，铝盘转动时切割永久磁铁的磁力线产生涡 流，这个涡流与磁场作用产生制动力矩，使得铝 盘匀速旋转。
电工基础实验1常用电工仪表的使用
欧姆调 零旋钮
机械调 零螺钉
注意红、 黑表笔
不要接反
万用表的转换开关
直流电流表（直流毫安表）
直流稳流电源：DH1719A-5
输出电流 时需按下
旋到最大 旋到最小
直流电压表
利用插销选择 电压表量程
四、实验电路与实验数据
+ mA -
+
+
Us
V
R
-
-
R=1000Ω
U/V 5 I/mA
10 15
四、实验电路与实验数据
+ mA -
+
+
Is
V
R
-
-
R=1000Ω I/mA 4
6
8
U/V
四、实验电路与实验数据
电阻 标称值 （Ω）
51 220 6.8K
万用表测量值
倍率
面板读数
测量长组织全组检查，然 后由老师检查认可并在桌单上签字后，方可合上电源。
3、读数时，一般未位是根据指针在小格中的位置来估读 的，在草稿上记录下实验数据。若实验中出现异常现 象，不可惊慌，应立即断开电源，并报告老师，查明 原因后继续做实验。
4、实验完毕后，必须清理好实验现场后才可离开实验室， 值日生需搞好卫生后才可离开。
1只
3、直流电流表
1只
4、直流电阻箱
1个
5、直流稳流电源
1台
6、直流电压表
1只
直流稳压电源：DF1731SD2A
其他按钮均弹起
旋到最大
旋到最小 黑色为负 红色为正
电源开关
直流稳压电源：WY-30-1/3A
粗调 微调
仪表显示选择
直流稳压电源：YJ56
常用电工仪表的使用
常用电工仪表的使用1、电流表电流表(图1)，分为直流电流表和沟通电流表两种。
电流表在使用时留意选择正确的量程，应串联在被测量的实际电路中。
电流表的电流从表的“+”极性端流入，“一”极性端流出。
接线时，应在断电下进行。
不允许将直流电流表使用在沟通电路上。
图1 电流表2、钳形电流表钳形电流表又称卡表(图2)，常用的有沟通钳形电流表和交直流钳形电流表两种。
使用时，留意仪表的电压等级与所测线路或设备的电压等级相符合，设置量程挡应当大于或等于被测电流值，测量前应先估算被测电流或电压的大小，或是先用较大量程然后再视被测值的大小变换量程。
留意，切换量程时必需将钳口打开，无电时进行，不许带电切换量程。
测量时将被测导线放在钳口中心，钳口应当紧闭。
使用时，留意与带电体保持足够距离，同时要有人监护。
决不允许用钳形表测量暴露的导线，也不许套在三相刀开关或熔断器内测量使用。
图2 钳形电流表3、电压表电压表(图3)分为直流电压表和沟通电压表两种。
电压表在使用时留意选择正确的量程，应并联在被测量的线路两端，按电压表端纽上的“+”“一”极性标记进行接线。
接线时，应在断电下进行。
不允许将电压表串联在被测量的电路中使用。
图3 电压表4、万用表万用表又称多用表(图4)，一般的万用表可以用来测量直流电流、沟通电流、直流电压、沟通电压、电阻、电容、晶体管参数和音频电公平量。
有数字式和机械式(或称电子式)万用表两种之分。
每次测量前留意校零。
使用时，特殊留意换档以及所测量的量程。
图4 万用表5、绝缘电阻表绝缘电阻表又称兆欧表、摇表(图5)有手摇发电机式和晶体管式两种。
测量时，不要使测量范围过多地超出被测绝缘电阻的数值，以免读数时产生较大的误差。
使用时，必需切断被测设备的电源，并将设备对地短路放电，使设备处于完全不带电状态，以保证人身和设备平安。
图5 绝缘电阻表6、电能表(俗称电度表)电能表(图6)主要测量肯定时间所用的电能，常用的有有功电能表和无功电能表两种。
万用表的使用
第3章万用表的使用万用表是一种多功能、多量程的便携式电工电子仪表，是最常用的基本电工仪表之一。
一般的万用表可以测量直流电流、直流电压、交流电压和电阻等，有些万用表还可测量电容、电感、功率、晶体管直流放大系数h FE等。
万用表可分为指针式和数字式万用表两种。
通过本章学习，学生应掌握万用表的工作原理、使用方法以及使用万用表检测常用电子元器件的方法。
3.1指针式万用表3.1.1.MF500指针式万用表1.MF500型指针式万用表的结构指针式万用表的型式很多，但基本结构是类似的。
指针式万用表的结构主要由表头、测量电路及转换开关等三个主要部分组成。
MF500型指针式万用表的结构如图3.1所示。
（1）表头表头是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的Array性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
表头上设有机械零位调整旋钮（螺钉），用以校正指针在左端指零位。
表头上的表盘印有多种符号，刻度线/数值和四条刻度线，它们的功能分述如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有～和V A，指示的是交、直流电图3.1 MF500型指针式万用表压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。
它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进51行测量。
（3）转换开关转换开关的作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
《电气常用仪表实训指导书》学员手册1
电气常用仪表的使用1.常用电工仪表的使用该课题将分为：万用表、钳形电流表、兆欧表表的使用方法三方面的内容。
1.1 万用表的使用方法1.1.1使用设备：该实训使用万用表、电阻、电压、电流测量源3项设备。
1.1.2操作内容●直流电压的测量●交流电压测量●直流电流测量●交流电流测量1.1.3万用表使用前准备1、机械调零万用表在使用前应水平放置，并检查指针是否在零位，若不指零位。
则应用改锥调整机械零位上的调节螺钉，使指针指到零位。
2、接好测试棒将红色测试棒的接线接到红色接线柱上(或标有“+”号的插孔内)；黑色测试棒的接线应接到黑色接线柱上(或标有“一”号的插孔内)。
3、熟悉刻度盘标度尺万用表刻度盘有很多条标度尺，它们分别适用于测量不同的被测对象，如图1－1所示。
所以不同的测量项目应在相应的标度尺上读数，不能混淆。
万用表有指针式和数字式之分。
图1－1 万用表面板1.1.4 测量方法1.1.4.1 直流电压的测量。
测量直流电压时正负极不能接错，“+”插口的表棒接至被测电压表正极，“一”插口表棒接至被测电压的负极，不能接反，否则指节会因逆向偏转而被打弯。
如果无法弄清被测电压的正负极，可选零较高的测量范围档，用两根表棒很快地碰一下测量点，看清表针鹤指向，找出被测电压的正负极。
1、按估计被测值选择直流电压档次，即将旋钮旋到DCV某档上。
例如测量一节干电池时，应选择DCV一2.5V档。
2、确定被测电压的正、负极。
3、根据所选档次和表针指示值得出被测电压值。
如图图1－2中所示，档位是2.5V，读DCV—V刻度线，用125刻度时，指针所指数为70，则被测值为：(2.5÷125)X 70=1．4(V)图1－2 测量直流电压4、数据测量电压等级 1 2 3 4U（V）1.1.4.2 交流电压测量。
测量交流电压时不分正负极，所需量程由被测量电压的高低来确定，如果被测电压的数值不知道，可选用表的最高测量范围500V，指针若偏转很小，再逐级调低到合适的测量范围，即指针指在标度尺1／3以上的位置。
电工常用仪表及电力安全工器具使用ppt课件
d交直流电流的测量：将量程开关拨至DCA（直流）或 ACA（交流）的合适量程，红表笔插入mA孔（＜200mA 时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万 用表串联在被测电路中即可。测量直流量时，数字万用表 能自动显示极性。 e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入 V／Ω孔，黑表笔插入COM孔。如果被测电阻值超出所选 择量程的最大值，万用表将显示“1”，这时应选择更高的 量程。测量电阻时，红表笔为正极，黑表笔为负极，这与 指针式万用表正好相反。因此，测量晶体管、电解电容器 等有极性的元器件时，必须注意表笔的极性。
g如果不知道被测电压或电流的大小，应先用最高 档，然后再选用合适的档位来调试，以免表针偏 转过度而损坏表头。 h测量电阻时，不要用手触及元件的裸体的两端， 以免人体电阻与被测电阻并联，使测量结果不准 确。 i测量电阻时，如将两支表棒短接，调“零欧姆” 旋钮至最大，指针任然达不到0时，这是由于表内 电池电压不足，应更换新电池。 j万用表不用时，不要旋在电阻档，因为内有电池， 如不小心易使两根表棒相碰短路，不仅耗费电池， 严重时甚至会损坏表头。
3.万用表组成 表头：它是一只高灵敏度的磁电式直流电 流表，万用表的主要性能指标基本上取决 于表头的性能 测量电路：测量线路是用来把各种被测量 转换到适合表头测量的微小直流电流的电 路，它由电阻、半导体元件及电池组成。 转换开关等 ：其作用是用来选择各种不同 的测量线路，以满足不同种类和不同量程 的测量要求 。
绝缘工器具
1.高压验电器 常用声光棒状可伸缩型高压验电器，在检测高压电器设备 时，如被测设备带电，验电器内部报警电路中的两只发光 二极管会间歇性的闪烁发光，同时压电陶瓷片也发出间歇 性报警声，警告有电。使用高压验电器时必须注意其额定 电压和被检验电气设备的电压等级相适应，验电器表面无 破损、裂纹，合格证在有效期内，否则可能会危及验电操 作人员的人身安全或造成误判断。验电时必须两人进行， 一人验电，一人监护，验电时操作人员应戴绝缘手套，手 握在罩护环以下的握手部位，验电人应与电器设备保持足 够安全距离，并将绝缘杆全部拉伸到位，最好站在绝缘垫 上。验电人的手指不要碰到金属部分，以防止触电。先在 有电设备上进行检验，检验时应渐渐将验电器移近带电设
《电气控制系统设计与装调》教案 项目二-任务2：兆欧表、钳形电流表的使用
《电气装调与设计》教学设计项目二：常用电工仪表的使用课题任务一：万用表的使用课型新授课教材分析任务分析电工仪表作为机电设备工作人员的常用工具，有着广泛的应用。
其中万用表是一种多功能、多量程、常用的便携式电工仪表，可用来测量电阻、交直流电压和电流等。
兆欧表（摇表）是测量高电阻的仪表，可用来测量电机、电缆、变压器和其它电气设备的绝缘电阻，因而也称绝缘电阻测定器。
钳形电流表是一种用于测量运行中的电气线路电流大小的仪表，可在不断电的情况下测量电流。
教学目标知识目标1.熟悉兆欧表、钳形电流表的结构和使用方法。
2.培养学生的安全意识、质量意识和团队协作意识。
能力目标1.会用兆欧表检查设备绝缘电阻。
2.会用钳形电流表直接测量线路电流。
3.培养学生的动手操作能力及团队协作能力。
情感目标1.培养学生的安全用电意识和觉悟，坚持“安全第一，预防为主”的思想。
2.培养学生的节能的良好习惯。
3.培养学生的团结协作能力。
教学重难点重点兆欧表、钳形电流表的结构和使用方法。
难点兆欧表、钳形电流表的使用方法。
关键加深对知识的理解，为知识的迁移作准备。
教法学法教法项目教学法、任务驱动法学法分组讨论、合作探究。
教具多媒体课件、兆欧表、钳形电流表、元器件实物教后记教学过程教学内容教师活动学生活动设计意图（一）任务描述以小组为单位，仔细观察兆欧表、钳形电流表的结构，探究其使用方法及注意事项。
整个过程要求团队协作、主动探究、严谨细致、精益求精。
课件展示提出任务思考联系实际（二）任务知识库（一）兆欧表兆欧表大多采用手摇发电机供电，故又称摇表，是一种测量电气设备和线路绝缘电阻的便携式仪表，兆欧表刻度尺都是以兆欧（MΩ）为单位，其外形结构如图2-2-1所示。
图2-2-1兆欧表外形结构兆欧表主要由三个部分组成：手摇直流发电机（有的用交流发电机加整流器）、磁电式流比计及接线桩（L、E、G）。
1.兆欧表的选用常用的兆欧表的规格有250V、500V、1000V、2500V、5000V等挡级。
实验一 常用电工仪表的使用及
2、每次实验课前，应认真阅读实验教材，明确本次实验的 的理论内容，清楚实验原理、实验操作方法；简要写出预习 报告。
3、根据实验教材计算出实验中所需要用到的理论数据。 4、熟悉实验中所用仪器设备的使用方法。 5、要求学生自行设计的实验，预习前必须完成。
VC9806数字万用表外观 图
保持 按键
电源 开关
保持状态
测 量 功 能 及 其 表 示 法
电
压
、
挡
电 阻
、
频
率
表 笔 插 法 （ 一 ）
过 量 程 时 的 显 示
小 量 程 电 流 档
表 笔 插 法 （ 二 ）
大 量 程 电 流 档
表 笔 插 法 （ 三 ）
万 用 表 放 置
电流的测量方式
实验报告的格式和内容如下： 1、实验名称、实验日期、班级、实验者、同组实验者； 2、实验目的； 3、实验器材； 4、实验步骤及线路； 5、实验数据与现象，包括根据实验原始数据进行整理和计算后的 结果，绘制好的波形与曲线（在坐标纸上绘制），对实验结果和曲 线进行的必要的说明； 6、回答实验教材中或老师在实验课上提出的问题； 7、实验体会（包括对实验的疑问及改进措施等）。
实验的进行
1.认真听取老师对实验的讲解和要求，做好课堂笔记。 2.实验操作前应先检查仪器设备是否完好，如发现问题应及时反 映给指导教师。 为了能在规定的时间内顺利完成实验内容，应掌握正确的接线 方法和技巧。完成接线后，同组间应先做检查，然后请老师检查， 经老师检查无误后方可通电实验。电路的连接可按以下原则和顺序 进行： 连接电路前，先弄清仪器的接线方法和使用方法，明确各段线 路中所连接仪表和仪器的规格。 合理地安排仪表的位置，既要考虑到整齐和宜于接线，又要照 顾到操作和读数的方便以及操作安全。 电路连线应尽量简单、整齐和清楚。
第5章 常用电工仪表使用
江 西 省 电 子 信 息 技 师 学 院
实训内容： 实训内容：
1．识别所给常用仪表上符号的含义； 2．说明所给仪表型号含义与主要用途； 3．按给定测量用途选择仪表的类型和量程；
江 西 省 电 子 信 息 技 师 学 院
任务2 任务2 万用表的测量使用训练
任务目标: 任务目标:
1．了解万用表的组成和测量原理； 2．学会普通万用表的基本使用方法； 3．掌握电压、电流和电阻的测量技能。
江 西 省 电 子 信 息 技 师 学 院
5．仪表量程的选择 ． 仪表的准确度只有在合理的量程下才能发挥作用，这在 指示仪表中具有普遍意义。由于测量误差与仪表的量程有关， 如果仪表的量程选择得不合理，标尺刻度得不到充分利用， 即使仪表本身的准确度很高，测量误差也会很大。 为了充分利用仪表的准确度，应尽量按使用标尺的后 1/4段（1/2～3/4）的原则选择仪表的量程。此段上的测量误 差基本上等于仪表的精度等级，而在标尺中间位置上的测量 误差为仪表准确度的2倍。应尽量避免使用标尺的前1/4段， 但要保证仪表的量程大于被测量的最大值。 即使准确度很高的仪表，如果使用不当，也会造成较大 的误差。选择何种等级的仪表，应根据工作需要和设备的经 济价值来考虑。0.1～1.0各等级的仪表均为携带式，开关板 上所装置的仪表，通常1.5～2.5级开关板式安装表。
（3）按仪表工作原理分类：可分为磁电系、电磁 系、电动系、感应系、整流系等。三种常用的指示仪表 结构如图5.1所示。
图5.1 指示仪表的结构
江 西 省 电 子 信 息 技 师 学 院
磁电系仪表是根据通电线圈在恒定磁场中受电磁力 作用的原理设计制造的；电磁系仪表是根据铁磁物质在 通电线圈的磁场中受电磁力作用的原理设计制造的；电 动系仪表是根据两个通电线圈之间产生电动力的原理设 计制造的：感应系仪表是根据交变磁场中导体感生的涡 流与磁场产生作用力的原理设计制造的；整流系仪表是 经由整流器整流后再进行测量的仪表。常用电工指示仪 表的类型、符号、代号及用途可参见书中表5.2。
中级维修电工基本技能
④ 测量完毕后，将转换开关置于交流电压最高档或空档。
Tianjin Engineering Technical Institute
1.1 常用电工仪表的使用
一、万用表
(三) 指针式万用表的使用 5·测量电阻
① 把转换开关拨到欧姆档，合理选择量程。 ② 两表笔短接，进行电调零，即转动零欧姆调节旋钮，使 指针打到电阻刻度右边的“0”Ω处。 ③ 将被测电阻脱离电源，用两表笔接触电阻两端，从表头 指针显示的读数乘所选量程的倍率数即为所测电阻的阻值。
Tianjin Engineering Technical Institute
1.1 常用电工仪表的使用
一、万用表
(三) 指针式万用表的使用
4·用万用表测量电压或电流时的注意事项
① 测量时，不能用手触摸表笔的金属部分，以保证安全和 测量的准确性。
② 测直流量时要注意被测电量的极性，避免指针反打而损 坏表头。
1.1 常用电工仪表的使用
一、万用表
(二) 指针式万用表的工作原理
指针式万 用表最简单的测量 原理如图所示
Tianjin Engineering Technical Institute
1.1 常用电工仪表的使用
一、万用表
(三) 指针式万用表的使用 准备工作 ：
① 熟悉转换开关、旋钮、插孔等的作用，检查表盘符号。 ② 了解刻度盘上每条刻度线所对应的被测电量。 ③ 检查红色和黑色两根表笔所接的位置是否正确，红表笔插入“+”插 孔，黑表笔插入“-”插孔，有些万用表另有交直流2500V高压测量端，在 测高压时黑表笔不动，将红表笔插入高压插口。 ④ 机械调零。旋动万用表面板上的机械零位调整螺钉，使指针对准刻度
电工实验1基本电工仪表的原理与使用，万用表实验
电工实验1 基本电工仪表的原理与使用，万用表实验A实验目的（一）熟悉电压表、电流表、欧姆表的基本原理，组装简易万用表。
（二）学习校验电工仪表的基本方法。
（三）了解基本电工仪表的使用常识及其对被测电路的影响。
A实验仪器设备（一）简易万用表组装实验板（二）直流稳压电源（三）0.5级标准直流电压表和直流电流表（四）500型万用表（五）滑线变阻器，标准电阻箱及电阻板A说明（一）图1.1为自装简易万用表原理图。
其中K1、K2是两个机械上联动的“单刀多投”旋转开关，搬动公共旋钮，动端（M、N）可同时换位，以改变测量功能及量程。
图1.2为简易万用表组装实验板的元件布置示意图。
其中K1、K2被表达成平动式，可理解为动端M、N两个箭头在上下两条组线上滑动，同步换位。
在实际万表原理图中也经常采用这种方法表示旋转开关。
（二）图1.1中，表头满偏电流I g=100µA，表头内阻R g=2.5kΩ。
（三）待装万用表测量功能及量程如下：电阻档：×1k量程[即表盘读数（Ω）×1000]，标称中心阻值为15kΩ。
直流电压档：2V和10V量程。
图1.1图1.2（四）质量指标：电阻档中心阻值相对误差<10%。
直流电压、电流档各量程的准确等级不劣于2.5级。
A预习内容（一）仔细阅读附录中有关500型万用表和晶体管直流压电源的使用说明，及本实验后的附录。
（二）阅读各项实验内容，看懂有关原理，明确实验目的。
（三）根据图1.1电路，弄懂测量未知电阻R x的原理，写出能够说明测量原理的表达式。
（四）计算图1.1电路中各电阻的阻值（设电池电压变化范围为1.2~1.7伏），并说明R w的作用是什么？（五）设图1.1中电池电压为标称值1.5V时，为使表头指针正好指在中间，R w应等于多少？表盘中心的阻值刻度数为多少？（该值称为电阻档的标称中心阻值）。
（六）根据图1.1画出图1.2的联接图。
（七）设计实验五的原理图，并写出实验步骤。
电工与电子技术实验指导-第一章-常用电工电子仪表仪器的使用全篇
开启直流稳压电源带灯开关，两路输出插孔均有电压输出。 (1)将“电压指示切换”开关拨至左侧，直流指针式电压表
(量程为30 V)指示出U}。的电压值(取决于“输出选择” 开关的位置);将此开关拨至右侧，则电压表指示出UB口。
上一页 下一页 返回
1. 2 DGJ一2型电工电子实验装置 的使用
1.用途
上一页 下一页 返回
1. 1万用表
能精确地测量电流、电压、电阻等参量。 2.性能 DT一830万用表的主要性能指标见表1.1。 3.面板图 DT一830万用表面板结构图如图1. 2所示。 面板中各部分功能如下: (1)电源开关POWER。开关置于“ON”时，电源接通;
置于“OFF"时，电源断开。 (2)功能量程选择开关。完成测量功能和量程的选择。
4. DT - 830万用表的使用 (1)测量电压。将功能量程选择开关拨到“DCV”或“ACV”
区域内恰当的量程挡，将电源开关拨至“ON”位置，这时即 可进行直流或交流电压的测量。使用时将万用表与被测线路 并联。注意由“V ”及“COM”两插孔输入的直流电压最大 值不得超过允许值另外应注意选择适当量程，所测交流电压 的频率在45 Hz ~ 500 Hz范围内。
(2)调节“输出粗调”波段开关和“输出粗调”多圈电位器 旋钮，可平滑地调节输出电压，调节范围为0一30 V(分三 挡量程切换)，额定电流为1 A 。
(3)两路输出均设有软截止保护功能。 (4)恒流源的输出与调节。将负载接至“恒流输出”两端，
开启恒流源开关，指针式毫安表即指示输出恒流电流值，调 节“输出粗调”波段开关和“输出细调”多圈电位器旋钮， 可在三个量程段(满度为2 mA , 20 mA和200 mA)连续 调节输出的恒流电流值。 本恒流源虽有开路保护功能，但不应长期处于输出开路状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章常用电工仪表使用
任务一学习使用指针万用表（以MF—47D万用表为例）一、教学目标
1．认识万用表面板。
2．掌握万用表直流电压档的特点及直流电压的测量方法。
3．掌握万用表交流电压档的特点及交流电压的测量方法。
4．掌握万用表的电阻档的特点及电阻测量的方法。
二、教学内容
（一）、概述
万用表又称多用表，用来测量
直流电流、直流电压和交流电流、
交流电压、电阻等，有的万用表
还可以用来测量电容、电感以及
晶体二极管、三极管的某些参数。
指针式万用表主要由表盘、转换
开关、表笔和测量电路（内部）
四个部分组成，常用的万用表的
外形如右图所示，下面以MF-47
型号为例作介绍。
表盘与刻度
第一条刻度：电阻值刻度（读数时从右向左读）
第二条刻度：交、直流电压电流值刻度（读数时从左向右读）（二）、操作中的注意事项
①进行测量前，先检查红、黑表笔连接的位置是否正确。
红色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测量直流电量时会因正负极的反接而使指针反转，损坏表头部件。
②在表笔连接被测电路之前，一定要查看所选挡位与测量对象是否相符，否则，误用挡位和量程，不仅得不到测量结果，而且还会损坏万用表。
在此提醒初学者，万用表损坏往往就是上述原因造成的。
③测量时，须用右手握住两支表笔，手指不要触及表笔的金属部分和被测元器件。
④测量中若需转换量程，必须在表笔离开电路后才能进行，否则选择开关转动产生的电弧易烧坏选择开关的触点，造成接触不良的事故。
⑤在实际测量中，经常要测量多种电量，每一次测量前要注意根据每次测量任务把选择开关转换到相应的挡位和量程，这是初学者最容易忽略的环节。
（三）、使用方法
一）、测量电阻的方法
1、上好电池(注意电池正负极)
2、插好表笔。
“－”黑；“＋”红
3、机械调零：
4、量程的选择:
第一步:试测
先粗略估计所测电阻阻值,再选择合适量程,如果被测电阻不能估计其值,一般情况将开关拔在RX100或RX1K的位置进行初测,然后看指针是否停在中线附近,如果是,说明档位合适。
万用表在测量前，应注意水平放置时，表头指针是否处于交直流挡标尺的零刻度线上，否则读数会有较大的误差。
若不在零位，应通过机械调零的方法（即使用小螺丝刀调整表头下方机械调零旋钮）使指针回到零位。
机械调零旋钮
[如果指针太靠零,则要减小档位]
[如果指针太靠近无穷大,则要增大档位]
示图1
第二步：选择正确档位
示图2 测量时，指针停在中间或附近！
5、欧姆调零
量程选准以后在正式测量之前必须调零，否则测量值有误差。
方法：
将红黑两笔短接、看指针是否指在零刻度位置，如果没有，调节欧姆调零旋钮，使其指在零刻度位置。
注意：如果重新换档以后，在正式测量之前也必须调零一次。
连接电阻测量：
万用表两表笔并接在所测电阻两端进行测量！！！注意：
1、不能带电测量；
2、被测电阻不能有并联支路。
正确的测量方法
不正确的测量方法
读数：
阻值=刻度值╳倍率
阻值=18╳ 10K=180KΩ（刻度值18 倍率*10K）
档位复位：
将档位开关打在OFF位置或打在交流电压1000V档。
二）、测量交流电压的方法
1、使用前的准备
（1）、上好电池。
注意电池正负极
（2）、插好表笔。
“－”黑；“＋”红
（3）、机械调零
（4）、量程的选择：
将选择开关旋至交流电压挡相应的量程进行测量。
如果不知道被测电压的大致数值，需将选择开关旋至交流电压挡最高量程上预测，然后再旋至交流电压挡相应的量程上进行测量。
2、开始测量
将两表笔并接在被测电压两端进行测量（交流电不分正负极），如图示。
3、读数
4、档位复位
将档位开关打在OFF位置或打在交流电压1000V档。
