体外冲击波碎石机产品手册
体外冲击波碎石机技术参数
27.
3.6X线图像清晰度：≥14线对/ cm
28.
3.7高分辨率9英寸影像增强器
29.
3.8高清晰度100万像素CCD摄像机
30.
3.9定位误差 ：1mm
31.
4. 超声定靶系统
32.
4.1B超检测探头可环绕冲击波源旋转
33.
4.2 B超检测探头伸缩行程0～80mm
★15．探头： 腹部探头频率2.5～6.0MHz；高频探头频率5.0～12.0MHz，各探头基波频率≥五种可选
16. 一键优化：可将参数自定义到一个键上，并能保存8组可自定义优化模式
★17、自定义按键：≥6个，用户可以把常用功能定义到自定义上，从而方便地进行调用
★18．放大功能：可实时画中画放大；放大倍率≥16倍可调
16.
2.3.1 双C形臂结构（即大小C形臂相结合）
17.
2.3.2 焦点高度：≥130mm
18.
2.3.3 冲击波波源沿小C臂圆弧滑动（以焦点为圆心）
19.
2.3.4 小C臂带冲击波源可上下翻转角度大于180°，实现碎石机床上位和床下位多向定靶
20.
★2.3.5 冲击波波源可以外转0~90°，移离治疗床（提供实物实景视频资料）
43.
5.7 触摸屏操作和显示
44.
6. 治疗床（多功能）
45.
★6.1 治疗床与主机一体化联结，保证冲击波焦点稳固不漂移（提供实物实景视频资料）
46.
6.2 治疗床三维运动幅度分别为80mm、80mm、100mm
47.
6.3 治疗床最大载重120kg
48.
★6.4碎石机 → 影像检查床、泌尿外科手术床转换装置（即小C臂带冲击波源偏转90°，移离治疗床，实现X线影像透视、泌尿外科手术治疗床等多用途）（提供实物实景视频资料）
体外冲击波碎石机技术参考
体外冲击波碎石机招标参数一、设备名称：体外冲击波碎石机二、数量：一台预算：35万元三、技术参数：1、冲击波源系统：★⑴电磁冲击波源，可与液电式兼容，提供注册证证明。
⑵高压放电范围：11～16KV。
⑶高压放电电容储能：60J～120J。
★⑷焦点治疗深度≥145mm，提供注册证证明。
⑸第二焦点冲击波压力场参数：脉冲前沿≤0.5μS，脉宽≤1μS，聚焦范围径向±7.5mm，轴向-45~+70mm；焦点压力：20～50MPa 。
（6）电源条件：单相220V 。
2、C臂与冲击波治疗头：★⑴C形臂可翻转180度，在床上位和下位都能碎石。
⑵与C臂一体化的治疗头上下升降运动幅度200mm 。
⑶治疗头纵向摆动角度45°。
3、B超定位系统：★⑴环冲击波源锥形多角度运动的B超探头定位装置，具备电子自动测距功能。
⑵探头能对焦点作直线和环形运动，定位误差≤2mm；⑶探头表面与第二焦点测距误差≤2mm；⑷探头具备伸缩功能（探头伸出限位：25mm（上限位），探头缩入限位：125mm（下限位）。
4、操作系统：⑴可移动，可悬挂于床边的自动操作系统；⑵碎石时可选择连续触发、单次击发多种形式；⑶碎石能量可无级调节；⑷碎石放电频率可在0.3～1.5秒／次之间自由调整；⑸长寿命轻触式按钮控制；⑹封闭式水加热，自动排气，恒温超温保护自动循环装置。
⑺专业的病历管理系统（泌尿外科影像及病人数据管理系统：包含1病人档案数据管理2图像数据库3 图像处理）5、治疗床与主机：★⑴可与主机分离的独立的移动式多功能手术床。
⑵治疗床全电动控制，三维六向运动。
上下升降范围X轴150mm，纵向移动范围Y轴140mm，横向移动范围Z轴140mm。
⑶治疗床为三段可拆装式（含床主体、头板、尾板），可配置泌尿手术附件（如脚托、压腹带），可进行泌尿外科的一般诊疗手术。
⑷机械传动系统最小调节精度≤1mm。
⑸治疗床有效载荷≥130Kg。
(6)床面离地的最低高度为60cm 。

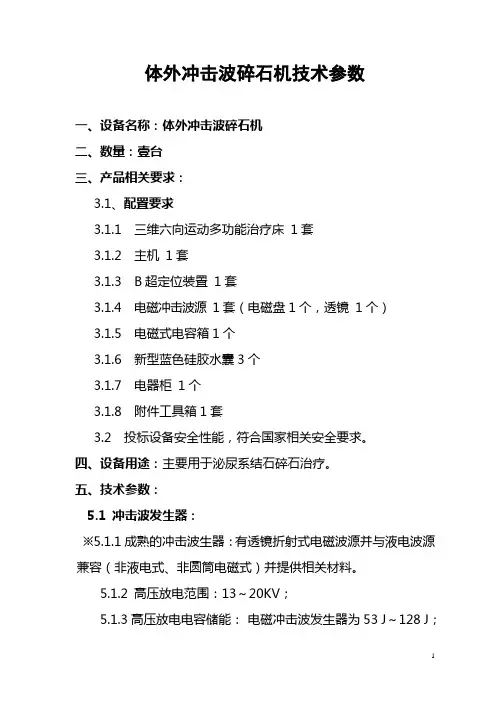

体外冲击波碎石机技术参数
体外冲击波碎石机技术参数一、设备名称：体外冲击波碎石机二、数量：壹台三、产品相关要求：3.1、配置要求3.1.1 三维六向运动多功能治疗床1套3.1.2 主机1套3.1.3 B超定位装置1套3.1.4 电磁冲击波源1套（电磁盘1个，透镜1个）3.1.5 电磁式电容箱1个3.1.6 新型蓝色硅胶水囊3个3.1.7 电器柜1个3.1.8 附件工具箱1套3.2 投标设备安全性能，符合国家相关安全要求。
四、设备用途：主要用于泌尿系结石碎石治疗。
五、技术参数：5.1 冲击波发生器：※5.1.1成熟的冲击波生器：有透镜折射式电磁波源并与液电波源兼容（非液电式、非圆筒电磁式）并提供相关材料。
5.1.2 高压放电范围：13～20KV；5.1.3高压放电电容储能：电磁冲击波发生器为53 J～128 J；※5.1.4第二焦点高度≥145mm, 110mm、128mm、148mm三种可变焦距，并提供相关材料。
5.1.5第二焦点冲击波压力场参数：脉冲前沿≤0.5μS、脉宽≤1μS、焦斑范围：径向±7.5mm，轴向±40mm；焦点压力：20～50MPa5.2冲击波治疗头※5.2.1 C形臂可反转≥280度旋转治疗，在床上位和下位都能碎石；5.2.2 C形臂可上下运动幅度≥210mm；5.2.3 向后拐角≥15°。
5.2.4 治疗头纵向向前拐角≥30°。
5.3 B超定位系统※5.3.1 环冲击波源锥形多角度运动B超探头定位装置，具有电子自动测距功能，第二焦点距离电子数字直接显示；5.3.2 探头能对焦点作直线和环形运动，且定位误差≤±2mm；5.3.4 探头表面与第二焦点测距误差＜3mm；5.3.5 电动的探头有伸缩功能。
5.4 操作系统5.4.1 可移动，悬挂的床边操作系统；5.4.2 碎石时可选择连续触发，单次击发等多种形式；5.4.3 碎石能量可无级调节；5.4.4 碎石放电频率可在0.3～1.5秒／次之间自由调整；5.4.5 长寿命轻触式按钮控制；5.4.6 封闭式水加热、自动排气、恒温超温保护自动循环装置。
体外冲击波治疗机技术参数
附件：体外冲击波治疗机技术参数一、气压弹道式放散状冲击波，原装进口。
二、基本参数要求：1、主机、手柄、探头为同一品牌同一制造商生产。
*1.1手柄数量：两把不同能量手柄各一套，针对不同适应症做精准定位治疗。
*1.2设备标配9个不同型号治疗探头。
1.3最大能流密度≤0.6mj/ mm2。
1.4设备可满足36mm大面积放散状冲击头1个。
*1.5手柄治疗头可伸缩，有施压指示器，带压力刻度。
*1.6手柄自带计数器，记录手柄累计使用次数。
1.7冲击头均可+135℃高温高压消毒。
2、可移动式柜式主机系统（包括：主机、台车、空气压缩机）。
*2.1空气压缩机：主机与空气压缩机分离，为油压式三级过滤空气压缩机，并具备大容量储气罐。
2.2工作频率：1-20Hz连续可调。
2.3工作压力：0bar - 4bar 治疗时连续可调。
2.4电源供应（伏特）：100 - 240VAC。
2.5电源频率：50 - 60Hz 。
2.6最大正输出压力：不小于11.2MPa 。
3、产品认证：*3.1产品通过美国FDA足底筋膜炎治疗上的认证，并提供相关证明文件。
3.2产品在国内注册大于13款以上治疗探头，以注册证为准。
3.3产品适用范围不能为辅助治疗，以注册证为准。
3.4产品适用范围（医疗器械注册登记表内有注明）：肩钙化性肌腱炎、肩峰下疼痛综合症、网球肘、股骨大转子疼痛综合症、髌骨尖综合症、胫骨结节骨软骨炎、胫骨内侧应力综合症、止点性跟腱炎、非止点性跟腱炎、足底筋膜炎、肌筋膜疼痛综合症、特异性和根性腰背疼痛综合症。
3.5 投标产品为国际一线品牌，国内用户不少于100家用户，省内使用用户不低于5家医院，并提供本省装机不低于5家用户的装机合同或中标通知书。
*三、生产厂商在国内设有分公司、提供专业的售后维修服务，投标资料内需提供分公司资质。
MSESWL-VB体外冲击波碎石机主要性能和技术参数
MS.ESWL-VB体外冲击波碎石机主要性能和技术参数MS-ESWL-VB型碎石机,是国内最普及的超声定位的碎石机，我们的工程师多年来一直从事这类机器的技术工作，具有丰富的经验.集国内各家同类产品所长，使得机器性能优异，结构合理，美观大方、操作简便，经济实用，是中小医院开展碎石的首选机型。
1 产品特征：1.1优质的液电或电磁冲击波源该机采用低能量液电或电磁冲击波源，已有的数百家用户使用, 碎石的冲击波源使用电磁或液电冲击波源，能量低，剂量比其它厂家碎石机减少一半，疼痛轻、损伤小、效果好，寿命长。
1.2精确方便的定位方式VB型机的定位采用环冲击波源运动的超声定位装置，探头中线永不偏离焦点，探头表面到结石的距离用电子自动测距，与超声图像的实际探测深度同步，定位快捷、准确。
并且可以配大多数黑白B超使用1.3 灵活的波源装置机器的波源有一个弧型运动的小C臂系统，可以多角度、多方位选择最佳的入射体位。
而且可以使焦点不会太偏离原来的观测位置，而大多数厂家同类机器，类似波源运动是绕轴旋转，很容易偏离，这是一种缺陷。
1.4 方便的操作系统设备独立的操作台在机器旁边控制,国际标准的指示界面让人一目了然；触发频率的自由选择、碎石能量的无级调节、手感很好的轻触开关等等，充分考虑到设备的使用需要。
1.5 低噪声冲击波在碎石过程会产生不可避免的噪声，是各厂家颇为头疼的问题，但我们改进的波源，采用特制的触发器，以及特殊的吸音材料，使噪声比同类产品低很多，对医生和病人影响很微。
1.6 简易的场地要求除了专用的安全地线要求高外，设备的电源可以用一般的220伏生活用电，，二到三千瓦的功率；场地要求也不高，十平方左右的房间就能满足使用要求2技术参数2.1疗效对2cm以下单个泌尿系结石，碎石总有效率大于98％。
注：本设备主要用于结石碎石，作其它用途时功能与专用的设备或装置不能等同。
2.2 工作条件a)环境温度15～35℃。
b)相对湿度45～85%。
体外冲击波碎石机技术参数(精)
体外冲击波碎石机技术参数1.冲击波源（电磁式）★ 2.定位机构：发射杯焦点沿B超探头中轴线平行移动的“体外冲击波碎石机用快捷定位机构”，数字化测距跟踪定位3.冲击波发射杯 150mm4.高压调节范围 0-18KV5.高压工作范围 14-18KV6.高压电容总能量 98～180.5J7.碎石焦点冲击 20Mpa～50Mpa★8.冲击波发生器：电磁盘与振动膜（片）分离式；★9.冲击波发生体：自动手动双真空、自动水循环和自动气泡过滤功能，确保冲击波高能、高效10.电磁盘寿命＞100万次、带有电磁振膜破裂报警系统：故障采集→数据分析→报警提醒11.油浸式变压器，冷却好、工作效率高、碎石效果好12. 机械从属表面：渗氮处理、耐磨顺、抗腐蚀、永不生锈13.冲击波脉宽≤1μs14. 冲击波前沿≤0.5μs15.冲击波聚焦范围径向≤±7mm 轴向≤±80mm16.定位精度≤1mm17.冲击波焦点焦点深度≥130mm18 .冲击波源入射度范围 0～85°（弧形旋转可调）19.发射体（发射杯）翻转（纵向0～85°横向±18°）20.治疗机械臂垂直升降 0～250 mm 治疗机械臂纵向行程 0～250 mm21.治疗床体横向行程 0～250 mm 治疗床体上下行程 0～90mm承重≥135KG22.数字化传动系统精度≤1 mm23. 环境温度 15～35℃电源电压 AC 220±10% 50±10Hz24. 相对湿度 45%～85%25.大气压强 86～106Kpa 电源功率 2KVA26. 配备推车式全数字超声诊断系备注：带★号的技术参数必须满足。
冲击式破碎机使用手册
冲击式破碎机使用手册一、产品简介及用途简介：简称冲击破,俗称冲击式破碎机,是一种具有国际先进水平的高能低耗冲击破,其性能在各种矿石细破设备中起着不可替代的作用,是目前最行之有效、实用可靠的碎石机器;用途：冲击式破碎机广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石石灰石、花岗岩、玄武岩、辉绿岩、安山岩等、矿石尾矿、石屑的人工制砂、建筑骨料、公路路面料、垫层料、沥青混凝土和水泥混凝土骨料的生产以及各种冶金渣的细碎和粗磨作业,特别对中硬、特硬及磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等,比其他类型的破碎机更具有优越性;与液压保护颚破配套使用,可处理各种冶金渣,对建筑用砂、筑路用砂石优为适宜;三、工作原理冲击式破碎机的其工作原理方面,简单一点说是石打石的原理;让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞,从而达到破碎的目的;而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流,圆锥破碎机返回过程中又进行2次破碎,所以在运行过程中对机器反击板的磨损是很少的;石料由机器上部直接落入高速旋转的转盘,在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的靶石产生高速度的撞击与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎,从下部直通排出;形成闭路多次循环,由筛分设备控制达到所要求的粒度;四、性能特点1、冲击式破碎机效率高,具有细碎、粗磨功能;2、结构简单、安装、维修方便、运行成本低;3、通过非破碎物料能力强,受物料水份含量影响小,含水份可达8%;4、产品粒形优异,呈立方体,针片状含量极低,适宜骨料整形、人工制砂及高等级公路骨料生产;5、产品堆积密度大,铁污染极小;五、注意事项1、定期停机打开观察门观察冲击式冲击式破碎机内部磨损情况,中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度,磨损后应及时更换或修补,更换耐磨块时应同时更换,保证耐磨块重量相同;严禁破碎机工作过程中打开观察门观察内部工作情况,破石机以免发生危险;发现叶轮体磨损及时更换找制造厂家修补;特别注意,未经制造厂家同意,严禁私自自制叶轮;2、冲击式破碎机在工作到400小时的时候应适量的加入润滑脂,到工作到2000小时的时候就要打开主轴总成对承进行清洗了,如果工作到7200小时的时后就必须更换新的轴承了;3、传动三角胶带拉紧力大小应调整适当,以保证三角胶带应进行分组选配,便其每组长度尽可能一致;应调整便两电机电流差值不超过15A;4、在工作过程中,因冲击式破碎机属于高速运转的设备,应该特别的注意安全;工作人员应远离设备,若需上机修理的话,必须断电后方可进行操作;六、影响因素1、物料的硬度：越硬的物料制沙起来越困难,而且对冲击式破碎机的磨损越严重;制沙的速度慢、能力低;因此需要我们在物料的选择上注意一些;2、物料的组成：冲击式破碎机前物料里含的细粉越多越影响制沙,因为这些细粉容易粘附影响输送;因此对于细粉含量多的物料应该提前过一次筛;将细粉尽量的从物料中筛选出来,以免影响冲击式破碎机的正常工作;3、冲击式破碎机破碎后物料的细度：细度要求高,即要求制沙出来的物料越细,则制沙能力越小;这方面要具体的要求而定,如无特殊要求,一般的将物料的细度设制为中细即可;4、物料的粘度：即物料的粘度越大,越容易粘附;粘度大的物料在冲击破碎机内会粘附在制沙腔的内壁,如不能及时进行清理,将影响冲击式破碎机的工作效率,严重时还可能影响立式破碎机的正常工作;因此,在选择物料的时候,一定要注意物料的粘度不易太大;5、物料的湿度：即物料中含的水分较大时,物料在立式破碎机内容易粘附,也容易在下料输送过程中造成堵塞,造成制沙能力减小;解决这方面的问题,首先在物料选择的时候就要严格控制物料的湿度,如果把选择的物料的湿度过大,可采用日照或风干等方式来降低物料中水分的百分比;七、工作原理冲击式破碎机的其工作原理方面,简单一点说是石打石的原理;让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞,从而达到破碎的目的;而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流,返回过程中又进行2次破碎,所以在运行过程中对机器反击板的磨损是很少的;石料由机器上部直接落入高速旋转的转盘,在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的靶石产生高速度的撞击与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、磨擦、粉碎,从下部直通排出;形成闭路多次循环,由筛分设备控制达到所要求的粒度;八、性能特点1、冲击式破碎机效率高,具有细碎、粗磨功能;2、结构简单、安装、维修方便、运行成本低;3、通过非破碎物料能力强,受物料水份含量影响小,含水份可达8%;4、产品粒形优异,呈立方体,针片状含量极低,适宜骨料整形、人工制砂及高等级公路骨料生产;5、产品堆积密度大,铁污染极小;九、注意事项1、定期停机打开观察门观察冲击式冲击式破碎机内部磨损情况,中心入料管、锥帽、叶轮上、下流道衬板、圆周护板、耐磨块的磨损程度,磨损后应及时更换或修补,更换耐磨块时应同时更换,保证耐磨块重量相同;严禁破碎机工作过程中打开观察门观察内部工作情况,以免发生危险;发现叶轮体磨损及时更换找制造厂家修补;特别注意,未经制造厂家同意,严禁私自自制叶轮;2、冲击式破碎机在工作到400小时的时候应适量的加入润滑脂,到工作到2000小时的时候就要打开主轴总成对承进行清洗了,如果工作到7200小时的时后就必须更换新的轴承了;3、传动三角胶带拉紧力大小应调整适当,以保证三角胶带应进行分组选配,便其每组长度尽可能一致;应调整便两电机电流差值不超过15A;4、在工作过程中,因冲击式破碎机属于高速运转的设备,应该特别的注意安全;工作人员应远离设备,若需上机修理的话,必须断电后方可进行操作;十、影响因素1、物料的硬度：越硬的物料制沙起来越困难,而且对冲击式破碎机的磨损越严重;制沙的速度慢、能力低;因此需要我们在物料的选择上注意一些;2、物料的组成：冲击式破碎机前物料里含的细粉越多越影响制沙,因为这些细粉容易粘附影响输送;因此对于细粉含量多的物料应该提前过一次筛;将细粉尽量的从物料中筛选出来,以免影响冲击式破碎机的正常工作;3、冲击式破碎机破碎后物料的细度：细度要求高,即要求制沙出来的物料越细,则制沙能力越小;这方面要具体的要求而定,如无特殊要求,一般的将物料的细度设制为中细即可;4、物料的粘度：即物料的粘度越大,越容易粘附;粘度大的物料在冲击破碎机内会粘附在制沙腔的内壁,如不能及时进行清理,将影响冲击式破碎机的工作效率,严重时还可能影响立式破碎机的正常工作;因此,在选择物料的时候,一定要注意物料的粘度不易太大;5、物料的湿度：即物料中含的水分较大时,物料在立式破碎机内容易粘附,也容易在下料输送过程中造成堵塞,造成制沙能力减小;解决这方面的问题,首先在物料选择的时候就要严格控制物料的湿度,如果把选择的物料的湿度过大,可采用日照或风干等方式来降低物料中水分的百分比;。
体外冲击波碎石机操作规程
.
体外冲击波碎石机操作规程
一、开机，先不接通冲击波高压。
二、水准备，电磁波专用水箱中的水质要求较高，要求纯净水，不含气泡，不含
杂质。
三、装上皮囊，加水排气。
四、病人上治疗床，并对结石位置进行X定位。
五、接通并调节冲击波高压，一般调至14-18KV。
六、调整冲击波发生时间间隔，可控制在50-65次/分。
七、碎石治疗，一般约在1200-2200次左右，由操作医生视病人体位及碎石情况
而定。
八、治疗结束后，对机器复位操作、排除反射缸内的水，并擦干水迹，切断机器
的电源以及机房中的总电源和水源。
如有侵权请联系告知删除，感谢你们的配合！
如有侵权请联系告知删除，感谢你们的配合！
精品。
狼牌体外冲击波碎石机
狼牌体外冲击波碎石机
狼牌体外冲击波碎石机双层压电陶瓷体外冲击波碎石技术,双层设计，治疗源尺寸小，结构紧凑简洁Ø治疗源寿命约等于液电式的100倍(5万次冲击波)，电磁式的3~5倍（100~150万次冲击波）,痛感轻微甚至无痛，损伤小，恢复块，无需留院观察.同轴同焦技术-指哪打哪,超声探头集成在震波源内，在同一轴线上，可以沿轴向移动和旋转(±90°) ,双层凹面马赛克式排列的压电陶瓷片直接聚焦发射冲击能量至结石目标，无需另外的反射器..超声定位：内联设计（in-line），超声探头集成在在治疗源中轴，可以转动和轴向移动，在治疗过程中可以提供实时持续监测。
X光定位：外联设计（out-line），治疗源固定在X光设备C型臂的等中心点，可以根据需要在治疗过程中用X光定位，可以获得清晰的图像并减少不必要的辐射,获取X光或超声图像后，在图像上标记结石，启动自动定位功能，治疗床自动移动到合适的位置（X\Y\Z轴），使得结石移动到焦点中心上。
减少手动调节的难度，节省治疗时间.可以针对多种部位及尺寸的结石做出最为精确有效的治疗,焦点参数独立调节，并可在治疗碎石过程中根据需要调节不同焦点大小.一般F1适用于输尿管结石，F2\F3适用于肾结石。
精准聚焦可以减少对结石外组织的损伤，减小副作用。
.。
医用耗材说明书：体外碎石机
【导读】体外碎石机是一种医疗器械，用于将体内结石进行碎石处理。
该产品是通过外部应用声波或激光技术作用于结石上，利用能量将结石分解成较小的碎片，以便更容易排出体外。
体外碎石机分类根据不同的原理和使用技术，体外碎石机可以分为以下几类：1.超声波碎石机：利用超声波的机械作用力将结石震碎。
这种碎石机通过一个发射器将超声波聚焦到结石上，产生震动力破坏结石的结构。
2.激光碎石机：利用高能激光束对结石进行瞬间加热，使结石内部的水分迅速蒸发以及爆炸，从而实现结石的碎裂。
3.冲击波碎石机：利用冲击波的物理作用力将结石破碎成较小的碎片。
这种碎石机通过传送冲击波进入人体，通过改变冲击波的能量与频率来达到破碎结石的效果。
体外碎石机简介体外碎石机，又称肾结石绞碎器，是一种医学设备，用于治疗肾结石和尿路结石等疾病。
它通过使用高强度的声波震击和碾压试图将结石碾碎成小块，让其顺利排出体外。
体外碎石机操作简单、安全、无创伤，通常需要在医院的临床治疗室或利用移动式体外碎石设备进行治疗，操作者一般为泌尿外科医生。
使用体外碎石机治疗肾结石和尿路结石的患者通常无需住院，在治疗后可以直接回家恢复。
该技术的优点是非创伤、疗效好和恢复时间短等。
使用体外碎石机治疗肾结石和尿路结石需要在医生的指导和管理下进行，以免产生不良反应和其他的健康问题。
此外，需要注意选择正规的医疗机构，接受专业医生的诊断和治疗。
体外碎石机用途体外碎石机用途如下：1.泌尿系结石：体外碎石机可用于治疗泌尿系结石，包括肾盂、输尿管、膀胱等部位的结石。
2.胆石症：体外碎石机可以利用足够高的冲击波能量对胆囊、胆总管等部位的胆结石进行碎石。
3.其他应用：体外碎石机同时可用于治疗草突菌膀胱炎、肾盂肾炎、前列腺增生等疾病。
体外碎石机原理体外碎石机的工作原理主要基于超声波、激光或冲击波等不同的物理原理。
超声波碎石机利用声波的震动力破坏结石；激光碎石机则利用高能激光束加热结石使其碎裂；冲击波碎石机通过冲击波的力量将结石破碎。
深圳致恒体外碎石机说明书
深圳致恒体外碎石机说明书ZH-VC型双定位电磁波源体外碎石机是深圳致恒电气新技术有限公司推出的新机型。
其突出的特点是使用了国际国内先进的电磁冲击波源，并可用X光、B超双定位系统寻找结石、对焦。
X光及B超既可分别独立使用，也可结合起来，利用X光定位的快捷方便及B超可实时监控的优点，取长补短，达到佳的碎石效果。
用该机治疗时，病人不必麻醉、无电弧噪音、病人无痛苦等；能更安全、更准确、更有效地粉碎肾结石。
ZH-VC型机操作简单，凡是具备一定Ｂ超或X光图象知识的医务人员均可快速掌握并独立操作该机器。
深圳致恒ZH-VC型双定位电磁波源售后服务深圳新元素公司在过去的30余年的工作中，秉承着“客户“的服务理念，总结了一套科学完善的售后服务体系，在全国各大中城市设有售后服务网点20个，如沈阳，石家庄、济南、杭州、武汉、成都、贵州、南宁等.在收到用户要求对所购设备进行维修的通知后，我方将即时给予答复，并派合格的售后服务工程师在24小时内到用户现场进行维修。
我方对各个办事处严格执行ISO9001国际体系认证标准的管理制度，售后服务人员都是高素质的专业工程师，都经过严格筛选和培训，完全能够胜任设备的售后维修工作。
产品操作说明：电磁式体外冲击波碎石机---ZH-VC X线 B超双定位ZH-VC电磁式体外冲击波碎石机融合行业内先进设计理念，采用的ARM 嵌入式整机控制系统，赋予了碎石机里程碑的意义。
其独特的设计结构、大C臂、小C臂全方位多角度的运动行程，使结石定位更加智能、更柔和的人性化真彩液晶触摸屏，带给用户舒适高效的操作体验。
柔和的人性化操作系统● 床边可移动7寸真彩液晶触摸屏● 主控制台10寸真彩液晶触摸屏，双屏同步显示● 19寸高清医用液晶显示器● 15寸图像管理液晶显示器产品特点：● 大C臂双向摆角45°，小C臂上下翻转180°，弧线上下运动45°● 大C、小C臂运动引起的第二焦点定位误差≤±1mm● 治疗床可以进行X、Y、Z三维六向运动● 治疗床整机带轮，轻松移动，可作为泌尿外科手术床使用● 电磁式平面线圈波源与电磁式圆柱线圈波源可互换● 治疗深度:130mm,可调节治疗深度110mm、150mm● 冲击波源具有自动抽真空系统，恒温保护自动水循环装置。
体外冲击波碎石术(sun)
体外冲击波碎石术体外冲击波碎石（Extracorporeal Shock Wave Lithotripsy ESWL）是利用体外产生的冲击波聚焦于体内的结石使之粉碎，继而将其排出体外达到治疗目的治疗方法。
由于ESWL属多尼尔公司的专有用词，目前国际上已通用Shockwave Lithotripsy （SWL）。
一、冲击波碎石设备与原理(一）冲击波碎石机设备的主要部件：冲击波碎石机的核心部件是冲击波源和定位系统。
1.冲击波源：冲击波波源产生聚焦冲击波。
商品化冲击波源共有三种：液电式、电磁式和压电式。
液电式波源是利用水中放电原理产生冲击波，由电能直接转变成机械能；液电式冲击波源原理简单，实现容易，爆发力强，冲击波形成充分，较易导致结石的破碎。
缺点是：①焦点易发生漂移；②冲击波的各波之间的均一性差；③在SWL过程中，随着电极间隙逐渐扩大，明显影响焦区的几何形状。
电磁式波源是电能先转变成磁能，再从磁能转化成冲击波；其优点是①冲击波的焦点不会发生漂移，对器官和组织损伤较轻；②冲击波源的工作寿命大为提高，无更换电极之烦。
电磁式冲击波的能量介于液电式和压电式之间。
该波源的损耗成本相对降低，操作及维护更为方便。
压电式波源是将压电元件置于一特定曲面，聚焦冲击波，达到碎石的目的。
此波源能量及焦点控制是最为理想的、具有较高的安全系数。
皮肤入射点的能量密度极低，很少引起痛感或不适。
缺点是能量较低，因而碎石效率较低，临床复震率较高。
2.定位系统：通过影像技术将结石定位于冲击波的焦区。
定位系统包括X光定位、B超定位和X光/B超双定位。
X光定位系统的最大优点是能够透视整个泌尿系统的含钙结石，其定位和跟踪方法易于掌握。
缺点是潜在的X光辐射性损伤，不能定位X 光透光性结石。
B超定位的最大优点是可检测出“阴性”尿结石，可以全程实时监控，而且无X光辐射性损伤。
但由于超声诊断技术较难掌握，泌尿外科医师熟悉和掌握B超二维图像的切割方法通常需要一个过程。
新元素电磁式体外冲击波碎石机型号介绍
新元素电磁式体外冲击波碎石机型号介绍电磁式体外冲击波碎石机XYS.SUI-6XX线B超双定位全球泌尿专家信赖新元素电磁式冲击波技术。
国内首台实现内嵌式定位。
在结石定位过程中，定位迅速、精准、可靠。
操作者无需担心冲击波源焦点与靶心位置偏移。
理想的冲击波穿透深度保证了更广泛的人群获得治疗，使体型较胖的病人也不存在治疗问题。
人性化、智能化的操作系统带隔离室操作系统，即10.4寸彩色液晶触摸显示屏；床边7寸彩色液晶触摸显示屏；高分辨率的19寸高清医用液晶显示器；15寸电脑液晶显示器。
产品特点●内嵌式X线定位，X线沿波源轴线同心穿越；●X线C臂绕冲击波源碎石焦点作圆周运动，实行交叉定位；●触发计数功能可以递减倒计数和递增计数；●触发计数表和频率表共用显示；●电压自动跟踪调压；●自动显示机器故障位置；●同步操作的10.4寸和7英寸TFT真彩LED液晶屏+触摸屏，人机界面体验更丰富、智能。
电磁式体外冲击波碎石机XYS.SUI-6BB超定位其独立的一体化冲击波源摆动及斜面运动机构和电子测距系统，使定位更加准确、快捷，其性能良好的冲击波源，使碎石效果更佳。
产品特点●整机嵌入式智能控制，人机操作界面真彩色液晶触摸屏；●触发计数功能可以递减倒计数和递增计数；●触发计数表和频率表共用显示；●自动显示机器故障位置；●智能化的自动报警系统；●真空度保持范围：-0.06 MPa～-0.08 MPa●六个方向运动的治疗床●灵活的波源运动装置，方便医生快速、精确碎石。
电磁式体外冲击波碎石机ZH-VCX线B超双定位医生可根据判断选择使用X光定位系统或B超定位系统，也可以两种定位系统结合使用。
其双C臂机构，用大C臂支持X线定位系统，用小C臂支持冲击波发生系统，两C臂的运动围绕着冲击波焦点进行。
大C臂绕冲击波源焦点做圆周运动，从不同角度观察结石是否偏离冲击波焦点，定位直观准确，操作简单、方便。
电磁式体外冲击波碎石机ZH-VDB超定位国内首台电磁式体外冲击波碎石机。
vc3国产配置产品介绍(JDPN-VC系列体外冲击波碎石机)
JDPN-VC系列体外冲击波碎石机产品推荐书企业简介:卡姆南洋医疗器械股份有限公司（交通大学医疗器械研制中心）是国内首先研制体外冲击波碎石机的单位,在1988年初正式向社会提供JDPN系列体外冲击波碎石机，曾获得国家科技进步一等奖,是市高新技术企业 ,目前已拥有国内外近几千余家用户，并多次出口日本,韩国,意大利,巴西,墨西哥,俄罗斯等国家,产品深受广大患者和医务工作者的好评。
正如大家所了解的，目前，在大型医疗设备中，体外冲击波碎石机是产品占主体，其市场保有量是进口机的十几倍。
几十年来，卡姆南洋医疗器械股份有限公司全体员工在交通大学领导的关心下，在各学科专家的支持下，坚持走医工结合的道路，成为市医疗器械学会副会长单位；在市医药集团公司的支持下，和交通大学生物医学工程系、生物系、机械系、电子系、电机系共同组成交通大学医疗器械研究院，借以提高市的医疗器械研制和生产水平，进而提高我国的医疗器械水平。
十几年来，我们一直和瑞金医院、中山医院等医院的外科和泌尿外科的专家们合作，不断开发新产品如尿流计、高频电刀、氩气电刀、前列腺汽化电刀、腹腔灌注化疗仪等；也对老产品不断改进，使我们的体外冲击波碎石机做到了高频率、低损伤，而且还做到了极低的返修率，多数机器使用三、四年后没有进行维修过。
我们也决心不负众望，进一步和广大医务界同仁合作，和各医院专家合作，不断努力，为使我国的医疗器械能够向世界一流水平靠齐做出贡献。
公司通过了ISO9001－2000和ISO13485－2003医疗器械质量管理体系认证暨产品认证，并连续获得“市医疗器械诚信企业”。
在售后服务方面，我们也是以客户利益为第一，想用户所想，急用户所急。
在第一年保修期内，不论是否有问题，也不论路途多么遥远，我们都会提供至少一次免费的检修服务，深得用户欢迎。
在保修期外，我们也是在接到用户保修电话后，在第一时间内为用户提供优质服务，十多年来，从未因维修问题与用户发生矛盾，卡姆南洋医疗器械有限公司就是靠着良好的产品质量和优秀的售后服务深得人心从而立于不败之地的。
体外冲击波碎石机操作流程
体外冲击波碎石机标准操作流程Ⅰ. 目的：建立体外冲击波碎石机的标准流程。
Ⅱ. 范围：适用于体外冲击波碎石机的操作。
Ⅲ. 责任人：参与体外冲击波碎石机操作的医生和护士。
Ⅳ. 标准操作流程：1开机：1.1打开X光机与碎石机主机柜开关，待自检通过后（工作灯亮起），整机处于工作准备状态。
1.2长按控制台开关键（⊙），激活控制台。
2体外冲击波碎石前的准备：2.1视情况嘱患者清理肠道（空腹或排空粪便尿液）。
2.2建立患者信息和患者病史资料。
3定位：3.1选择适合体位与定位方案（X线或B超）。
3.2X线定位。
3.3B超定位（定位前连接超声定位支架）。
4开始治疗：4.1将耦合剂涂于水囊与患者接触处。
4.2根据需要调整水囊压力（1—5级）。
4.3根据需要调整冲击波能量（A—6级）与频率（60—180）5结束治疗：5.1停止冲击波击发。
5.2于控制台保存所有数据并结束治疗规程。
5.3碎石机、水囊复位。
5.4X光机复位。
5.5取下B超连接支架。
5.6清洁水囊表面。
6关机：6.1按控制台开关键（⊙）关闭碎石机控制台。
6.2关闭碎石机与X光机主机柜开关。
6.3关闭B超开关，断开电源。
Ⅴ. 参考依据：Dornier Compact Delta II、Equipment Book Dornier Compact Delta用户手册。
BK medical User Documentation、BK FlexFocus用户手册Ⅵ.附件：无。
体外震波碎石安全
体外震波碎石安全、有效、创伤小，是治疗泌尿系结石的首选方法。
我院引进的是德国多尼尔“小超人”碎石机（Dornier Compact DELTA II），其独特的双定位系统具有定位准确，成功率高，组织损伤小，安全有效，无严重的并发症等优点，适合幼儿及儿童应用。
多尼尔体外冲击波碎石机（Dornier Compact DELTA II）的冲击波发生器采用世界上最先进的电磁震波发射器技术，主要优点在于电磁式冲击波焦点精准不偏移，能够持续、可靠、稳定地传导能量，对硬性物质粉碎性好，对软组织损伤小。
多尼尔碎石机冲击波锐利，治疗效果好，是其他机型及国产机器所不能达到的。
采用B超、X线双定位系统，应用独特的超声，提供了多维定位，中心调节器能够一直监测，确保结石准确定位，并能够实时监测结石的解体过程，同时能适时调整扫描仪，做出最优的扫描，避免肋骨阴影和肠气的影响。
更适合应用于因三聚氰胺引起的小儿泌尿系统结石，其超声定位探头具有广泛、灵活的活动空间，探臂及探头可沿治疗头周边滑轨围绕焦点旋转，并可以垂直延展，保证了对输尿管结石进行准确定位，确保了全尿路碎石的治疗。
多尼尔碎石机震波头可电动运动至空间任一位置，定位精确度高，治疗结石无盲点，设有适合婴幼儿碎石的冲击波低能区。
根据小儿的人体解剖特点，从婴幼儿结石治疗的实际和安全角度考虑，多尼尔设有2.5m.j-11m.j的低能区设计，适合婴幼儿及儿童的结石治疗，在治疗过程中更有效地保护患儿肾脏、水囊内水系统采用自动恒温技术，温度始终保持36°C+/-1°C，此条件下，冲击波的能量传导效率最高，非常适合儿童。
治疗深度从1cm-150cm任意调节，广泛适用于幼儿到成人的治疗产品名称中文：体外冲击波碎石机(商品名：Dornier)产品名称英文：Shock Wave Application Equipment注册号：国食药监械(进)字2010第3213156号注册代理：北京道尼尔科技有限公司售后服务机构：见附件生产厂商名称中文：生产厂商名称英文：Dornier MedTech GmbH生产国中文：德国有效期截止日：2014.11.07变更日期：批准日期：2010.11.08规格型号:Compact Sigma生产厂地址中文：Argelsrieder Feld 7 D-82234 Wessling产场所：Argelsrieder Feld 7 D-82234 Wessling产品标准：进口产品注册标准 YZB/GEM 2090-2010《体外冲击波碎石机》产品性能结构及组成：该碎石机为水囊型电磁式，由冲击波源系统、水路系统组成，不包括定位系统。
XK2000-B型体外冲击波碎石机
XK2000-B型体外冲击波碎石机
利用液电效应作用产生冲击波，经过聚焦后，在焦点处产生高度集中的应力区域，当结石位于该焦点时，由于结石上产生一定强度的压应力和张应力，经数百次至二千次左右的放电冲击后，将结石粉碎至可以排泄出体外的细度。
设备采用液电冲击波源，配有B超定位系统。
用户可根据自身情况选配碎石影像工作站。
部分技术参数：
1、电源条件：电压：交流220V；频率：50Hz；输入功率：2KVA。
2、焦点高度至发生器端面距离：130±2mm；
3、B超定位系统
4、主机及治疗：治疗床运动幅度x、y、z分别为100mm、100mm、100mm；反射体与水平面转动角度为50°；定位装置的最小位移≤1mm。
适用于：肾结石，输尿管结石，膀胱结石等的碎石治疗。
vc配置(jdpnvc型体外冲击波碎石机)
JDPN-VC型体外冲击波碎石机
配置清单
液电式高强度纯铜反射缸体一套卡姆高压电容器一个卡姆电极支架一套卡姆电极20付卡姆
电磁式透镜一套卡姆高压电容器二个卡姆电磁盘一套卡姆电磁波缸体一套卡姆
1 下定位和侧定位定位方式波源发生系统一套卡姆
2 C形臂X线定位系统一套卡姆
3 5.5KW高频高压发生器一套意大利IMD
4 油冷组合式高适应性球管一套意大利IMD
5 束光器一套卡姆
6 滤线栅一套韩国君王
7 影像增强器一套泰雷兹
8 CCD摄像机一套日本宾得
9 数字影像后处理系统一套卡姆
10 液晶显示器一套联想、惠普或其他
11 电器控制柜一套卡姆
12 冲击波治疗高压发生系统一套卡姆
13 放电触发系统(含触发板、触发电路等）一套卡姆
14 放电管一套卡姆
15 自动加热水循环系统（含控制电路等）一套卡姆
16 水箱一套卡姆
17 电磁阀一套卡姆
18 三维六方向治疗床一套卡姆
19 主操作控制台（含PLC可编程控制器等）一套卡姆
20 副操作控制台（含PLC可编程控制器等）一套卡姆
21 皮囊两只卡姆
22 床垫一套卡姆
23 B超探头定位调节系统（含B超定位机械手、转盘、控
制电路等）
一套卡姆
24 对焦装置（含对焦棒、对焦盘等）一套卡姆
25 工具包一套卡姆
26 卷布架、绑带一套卡姆
27 碎石效果测试装置（含测试水囊、O型圈等）一套卡姆
28 随机文件一套卡姆
选配清单
5 国内一线品牌黑白B超一套迈瑞DP-50。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X线 B超双定位
全球泌尿专家信赖新元素电磁式冲击波技术。
国内首台实现内嵌式
定位。
在结石定位过程中，定位迅速、精准、可靠。
操作者无需担
心冲击波源焦点与靶心位置偏移。
理想的冲击波穿透深度保证了更
广泛的人群获得治疗，使体形较胖的病人也不存在治疗问题。
● 内嵌式X线定位，X线沿波源轴线同心穿越
● X 线C臂绕冲击波源碎石焦点作圆周运动，实行交叉定位
● 触发计数功能可以递减倒计数和递增计数
● 触发计数表和频率表共用显示
● 电压自动跟踪调压
● 自动显示机器故障位置
● 同步操作的10.4寸和7英寸TFT真彩LED液晶屏+触摸屏，人机界面体验更丰富、智能带隔离室操作系统，即10.4寸彩色液晶触摸显示屏；床边7寸彩色液晶触摸显示屏；高分辨率的19寸高清医用液晶显示器；15寸电脑液晶显示器。
XYS.SUI-6X 产品特点
人性化、智能化的操作系统内嵌式X线定位
环冲击波源锥形360°运动定位装置电磁式体外冲击波碎石机
ZH-VC
XYS.SUI-6B 电磁式体外冲击波碎石机电磁式体外冲击波碎石机● 整机嵌入式智能控制，人机操作界面真彩色液晶触摸屏● 触发计数功能可以递减倒计数和递增计数
● 触发计数表和频率表共用显示
● 自动显示机器故障位置
● 智能化的自动报警系统
● 真空度保持范围：-0.06 MPa～ -0.08 MPa
● 六个方向运动的治疗床
● 灵
活的波源运动装置，方便医生快速、精确碎石产品特点
B超定位
其独立的一体化冲击波源摆动及斜面运动机构和电子测距系统，使
定位更加准确、快捷，其性能良好的冲击波源，使碎石效果更佳。
X线 B超双定位医生可根据判断选择使用X光定位系统或B超定位系统，也可以两种定位系统结合使用。
其双C臂机构，用大C臂支持X线定位系统，用
小C臂支持冲击波发生系统，两C臂的运动围绕着冲击波焦点进行。
大C臂绕冲击波源焦点做圆周运动，从不同角度观察结石是否偏离冲击波焦点，定位直观准确，操作简单、方便。
12
电磁式体外冲击波碎石机ZH-VD ZH-VE ● 安全可靠的冲击波全自动负压系统及报警系统
● 真空度保持范围在：0.06-0.08Pa
● 智能化的水气分离系统
● 便于碎石定位的三维运动+斜面运动+波源翻转运动系统
● 六个方向运动的治疗床● 安全可靠的冲击波全自动负压系统及报警系统 ● 真空度保持范围在：0.06-0.08Pa ● 智能化的水气分离系统● 便于碎石定位的三维运动+斜面运动+波源翻转运动系统● 六个方向运动的治疗床产品特点
产品特点B超定位国内首台电磁式体外冲击波碎石机。
该机型生产销售20多年，深受
用户青睐，故障率低，稳定性好，碎石颗粒小，全方位碎石，定位准
确、快捷，其独创的冲击波源及斜面运动系统，使碎石效果更佳。
B超定位故障率低，安装方便，维护容易，稳定性好，碎石颗粒更小，全方位碎石，定位准确、快捷，其独创性的斜面运动系统，使碎石效果更佳。
电磁式体外冲击波碎石机。
