电子产品焊接工艺全解
ft电子产品手工焊接工艺
2．焊剂(助焊剂)
焊剂是进行锡铅焊接的辅助材料。 焊剂的作用:去除被焊金属表面的氧化物，防止
焊接时被焊金属和焊料再次出现氧化，并降低焊 料表面的张力，有助于焊接。
常用的助焊剂有： 无机焊剂 有机助焊剂 松香类焊剂：电子产品的焊接中常用。
编辑课件
3．常用的锡铅合金焊料（焊锡）
锡铅合金焊料的有多种形状和分类。其形 状有粉末状、带状、球状、块状和管状等几 种。
编辑课件
导线的通孔焊接
编辑课件
2．导线通孔焊接的方法：
（1）导线外皮剥去5毫米 （2）多股铜线拧紧 （3）铜线镀锡 （4）镀锡铜线由焊盘孔穿过焊盘 （5）焊盘焊接 （6）用斜嘴钳剪去多余铜线
编辑课件
三、导线钩焊
1.导线钩焊的作用： 当导线与元器件引脚之间需要连接时， 常使用钩焊。 例如：印制电路板焊盘脱落、印制电 路板铜箔连线有误需要更改。
▪ 每天结束工作后，在烙铁头上涂薄薄的一层锡以 防烙铁头的氧化保证烙铁头的热传导功能可靠并 避免将杂质遗留在烙铁头上，然后将其从烙铁上 取下，防止大量的氧化物堆聚在加热单元与烙铁 头及安装螺钉之间。
编辑课件
手工焊接的分 类
编辑课件
一、元器件通孔焊接
1．元器件通孔焊接的作用：
将元器件的引脚穿过印制电路板的焊盘， 焊接固定在印制电路板焊盘上的焊接方 法。
编辑课件
2.3 焊点的质量分析 1．对焊点的质量要求 电气接触良好 机械强度可靠 外形美观
编辑课件
2．焊点的常见缺陷及原因分析 虚焊（假焊） 拉尖 桥接 球焊 印制板铜箔起翘、焊盘脱落 导线焊接不当
编辑课件
常见焊接缺陷的图片
（a）、（b）虚焊 （c）拉尖 图 常见的焊接缺陷
电子产品焊接工艺
电子产品焊接工艺介绍电子产品焊接工艺是制造电子产品的关键环节之一。
焊接工艺的质量直接影响产品的可靠性和性能稳定性。
本文将介绍电子产品焊接工艺的基本概念和常见技术。
焊接方法表面贴装技术（SMT）表面贴装技术（Surface Mount Technology，简称SMT）是一种通过将电子元件直接粘贴或焊接到印刷电路板（PCB）表面上来实现电子组装的方法。
SMT在电子产品制造中广泛应用，因其具有高密度、小尺寸和高性能的优点而备受青睐。
SMT焊接的主要步骤包括：1.元件贴装：将元件按照设计要求粘贴或放置在PCB表面上。
2.固定：使用热熔胶或粘合剂固定元件，以防止元件在运输和使用过程中脱落。
3.焊接：通过热风炉或回流焊炉将元件和PCB表面焊接在一起。
4.检查：对焊接的元件进行目视检查或使用自动化检测设备进行检查，以确保焊接质量和正确性。
焊接贴装技术（THT）焊接贴装技术（Through-hole Technology，简称THT）是一种将元件插入PCB孔洞中，并通过焊接来固定元件的技术。
THT技术仍然在某些要求高可靠性的应用中使用，尤其是在大功率电子产品中。
THT焊接的主要步骤包括：1.元件插入：将元件通过孔洞插入PCB上。
2.电焊：使用焊锡丝和焊锡炉或手持焊接铁将元件与PCB焊接在一起。
3.修整：修整焊接的引脚，使之平整和均匀，以提高连接质量。
4.检查：对焊接的元件进行目视检查或使用自动化检测设备进行检查，以确保焊接质量和正确性。
焊接材料焊锡焊锡是一种常用的焊接材料，它通常是铅-锡合金。
焊锡的合金成分根据应用需求而不同，典型的焊锡合金包括63%锡和37%铅（Sn63Pb37）和无铅焊锡合金，如99.3%锡和0.7%铜（Sn99.3Cu0.7）。
焊剂焊剂是焊接过程中常用的辅助材料，它有助于焊接表面的清洁和氧化物的去除，提高焊接质量。
常见的焊剂类型包括酒精型焊剂和无铅焊剂。
焊接工艺控制为了确保焊接质量和一致性，焊接工艺需要严格控制。
电子产品制造工艺表面组装焊接技术课件
CSP焊接工艺
CSP焊接工艺是一种将芯片尺寸 封装（CSP）元件焊接到PCB板
上的制造工艺。
CSP焊接工艺需要使用特殊的焊 料和焊接设备，通过精确控制温 度和时间，将元件与板子紧密连
接在一起。
CSP焊接工艺具有小型化、轻量 化、高可靠性等优点，广泛应用
焊接是通过加热或加压，或两 者并用，使两个分离的物体产 生原子间相互扩散和联结，形 成一个整体的工艺过程。
焊接是通过加热或加压，或两 者并用，使两个分离的物体产 生原子间相互扩散和联结，形 成一个整体的工艺过程。
焊接是通过加热或加压，或两 者并用，使两个分离的物体产 生原子间相互扩散和联结，形 成一个整体的工艺过程。
焊剂特性
焊剂的作用是去除焊接表面的 氧化物，提高焊接润湿性，需 根据焊料选择合适的焊剂。
焊料与焊剂的匹配性
选择合适的焊料与焊剂组合， 以达到最佳的焊接效果。
辅助材料的选用
辅助材料种类
包括导电胶、绝缘胶、散热材料等，每种材料有其特 定的用途。
材料性能要求
辅助材料需满足一定的物理和化学性能要求，以确保 其稳定性和可靠性。
材料选择原则
根据产品特点和工艺要求选择合适的辅助材料，以达 到最佳的工艺效果。
05
表面组装焊接技术实例
SMT贴片元件焊接
SMT贴片元件焊接技术是一种将电子元件直接贴装 在PCB板表面，并通过焊接工艺实现元件与板子的连 接的制造工艺。
焊接过程中，需要使用焊料、焊膏等材料，通过加 热、加压等方式，使元件与板子紧密连接在一起， 实现电气连接。
详细描述
焊膏印刷应保证焊膏量适中、分布均匀，无堵塞、拉丝等问题，同时要控制印 刷厚度和精度，以确保焊接质量。
电子产品焊接技术概述
波峰焊机
5
电子产品焊接技术概述
（1）波峰焊接工作原理 1）PCB板喷涂助焊剂。 2）PCB板预加热。 3）进行波峰焊接。
波峰焊接原理图
6
电子产品焊接技术概述
（2）波峰焊接参数要求 1）喷雾式波峰焊锡炉助焊剂的比重，要求每4h测量一次，而发泡式波峰 焊锡炉的助焊剂比重，要求每2h测量一次。 2）助焊剂比重的测量，采用一般的液体比重计即可。将比重计插入助焊 剂槽中的助焊剂里，使其吸入一定量的助焊剂后，直接读数。 3）一般将预热温度控制在80～130℃。测量预热温度使用专用的DIP测试 仪，模拟PCB在波峰焊锡炉中的运行情况来进行测量。 4）熔锡温度一般控制在240～255℃较为适宜。测量熔锡温度时使用专用 的DIP测试仪，在正常生产过程中测量。 5）焊接时间是指在波峰焊锡炉中运行的PCB底面上某一点接触熔锡的时 间，焊接时间一般控制在2～4s。 6）运输速度在0.9～1.2m/min时焊接板的质量最优。
7
电子产品焊接技术概述
（3）波峰焊接工艺要求
1）焊点要求。焊点饱满，有光泽，无大面积锡短、缺锡等不良现象。
2）锡炉中的锡使用一段时间后，其中铜的含量会增加，应定期进行除铜 处理和焊锡的含铜量检测。一般除铜处理每3个月1次，含铜量检测每年1次， 以确保锡炉中焊锡的含铜量控制在0.3%以下。
3）锡炉除铜时应使锡炉温度下降到（183±5）℃，因为此温度为锡铜合 金结晶点。打捞铜时，只要在锡锅的中上部打捞即可，不用将漏勺伸到锡锅 的底部。
6）在进行锡炉的维护时，应确保机器已经停止运行，并注意避免工具及 配件掉入锡炉卡死叶轮和堵塞喷口。
7）焊接大面积PCB（如330mm×330mm）时应在锡槽的适当位置加一个支 撑杆，以防止PCB变形严重。
电子产品焊接知识(电装)
喷涂助焊剂
在PCB板的焊接部位喷涂助焊 剂，有助于去除氧化物并提高
焊接质量。
波峰焊接
将PCB板通过波峰焊机，使焊 接部位与熔融的焊锡波峰接触
，实现焊接。
检查和修整
检查焊接质量，如有不良焊接 ，进行修整或补焊。
再流焊接工艺
准备工作
在PCB板的焊接部位印刷焊膏 ，并将元器件贴装到PCB板上
。
预热
提高焊接质量
机器人焊接参数稳定，可 以有效避免人为因素造成 的焊接质量波动。
降低生产成本
机器人自动化程度高，可 以减少人力成本，同时降 低因人为因素造成的废品 率。
激光技术在电子产品焊接中应用
高精度焊接
激光焊接具有高精度、高速度的 特点，适用于微小电子元件的焊
接。
无接触焊接
激光焊接为非接触式焊接，可以 避免对电子元件造成机械损伤。
当前存在问题和挑战
1 2
焊接质量不稳定
由于人为因素、设备差异、材料变化等原因，导 致焊接质量波动较大，难以保证一致性和稳定性 。
自动化程度低
目前大部分电子产品焊接仍采用手工或半自动方 式，生产效率低下，且易受人为因素影响。
3
环保要求提高
随着全球环保意识的增强，对电子产品焊接过程 中的废气、废水、废渣等污染物的排放要求越来 越严格。
度、高效率等优点。
电子束焊接
利用高速运动的电子束轰击焊接部 位，使其熔化并实现焊接，适用于 高熔点金属和异种金属的焊接。
搅拌摩擦焊接
通过搅拌头的高速旋转和移动，使 两个金属表面相互摩擦并产生热量 ，实现固相连接。适用于铝合金等 轻质金属的焊接。
03
CATALOGUE
焊接质量检查与评估

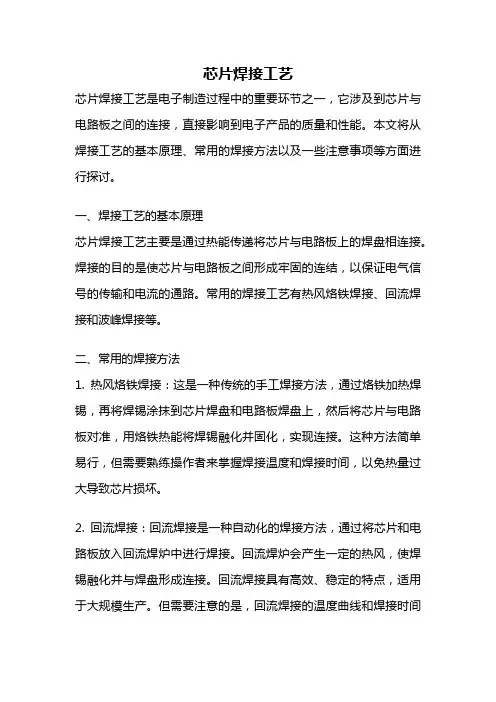

芯片焊接工艺
芯片焊接工艺芯片焊接工艺是电子制造过程中的重要环节之一，它涉及到芯片与电路板之间的连接，直接影响到电子产品的质量和性能。
本文将从焊接工艺的基本原理、常用的焊接方法以及一些注意事项等方面进行探讨。
一、焊接工艺的基本原理芯片焊接工艺主要是通过热能传递将芯片与电路板上的焊盘相连接。
焊接的目的是使芯片与电路板之间形成牢固的连结，以保证电气信号的传输和电流的通路。
常用的焊接工艺有热风烙铁焊接、回流焊接和波峰焊接等。
二、常用的焊接方法1. 热风烙铁焊接：这是一种传统的手工焊接方法，通过烙铁加热焊锡，再将焊锡涂抹到芯片焊盘和电路板焊盘上，然后将芯片与电路板对准，用烙铁热能将焊锡融化并固化，实现连接。
这种方法简单易行，但需要熟练操作者来掌握焊接温度和焊接时间，以免热量过大导致芯片损坏。
2. 回流焊接：回流焊接是一种自动化的焊接方法，通过将芯片和电路板放入回流焊炉中进行焊接。
回流焊炉会产生一定的热风，使焊锡融化并与焊盘形成连接。
回流焊接具有高效、稳定的特点，适用于大规模生产。
但需要注意的是，回流焊接的温度曲线和焊接时间要根据芯片和电路板的要求进行合理设定，以免热应力影响焊点的可靠性。
3. 波峰焊接：波峰焊接是将预先涂上焊锡的电路板通过焊锡浪涌来实现焊接。
焊锡浪涌会在焊盘上形成一个焊锡波峰，芯片与电路板经过波峰时焊锡会融化并与焊盘连接。
波峰焊接具有高效、一次性焊接多个焊点的特点，适用于大批量生产。
但对于小型芯片或焊点较少的情况，波峰焊接可能不太适用。
三、注意事项1. 温度控制：焊接过程中需要控制好焊接温度，以保证焊点的质量和芯片的性能。
温度过高可能导致焊点烧毁或芯片损坏，温度过低则焊点可能无法固化。
2. 焊接时间：焊接时间是指焊接过程中焊锡与焊盘接触的时间，过长或过短都会影响焊点的质量。
过长的焊接时间可能导致焊点过度热化，过短的焊接时间则可能导致焊点未完全固化。
3. 焊锡质量：选择合适的焊锡材料对焊接质量也有一定影响。
电子元件焊接工艺流程
电子元件焊接工艺流程电子元件的焊接是电子制造中非常重要的一个工艺环节，正确的焊接工艺能够保证电子产品的质量和可靠性。
下面将介绍一种电子元件的常用焊接工艺流程。
一、准备工作1. 准备焊接所需的材料和工具，包括焊接台、焊锡丝、刷子、钳子等。
2. 检查焊接电路板，确保电路板的焊点无异常。
二、对焊接材料进行处理1. 清洁焊锡丝：将焊锡丝放入焊台加热后，用刷子刷净焊锡丝表面的氧化物和积污。
2. 提取焊锡：用钳子从焊锡丝中提取出合适长度的焊锡。
三、进行焊接1. 烙铁升温：将烙铁插入焊台并开启电源，等待烙铁升温至适宜的温度。
2. 清洁焊线：用烙铁将焊锡丝熔化，然后用刷子将焊锡丝熔化的焊锡沾在烙铁的头上，从而清洁烙铁头。
3. 上焊锡膏：用刷子将焊锡膏均匀涂抹在电子元件的焊点上，以增强焊点的粘附力和导热性。
4. 焊接电子元件：用烙铁将焊点预热，然后将焊锡蜡块或焊锡丝放在焊点上，等待焊锡融化并覆盖焊点。
然后将电子元件放在焊锡上，用烙铁进行焊接。
焊接时间一般为3-5秒。
5. 进行视觉检查：焊接完成后，用放大镜或显微镜检查焊点是否焊接到位、焊锡是否均匀。
如有问题，应及时进行修复。
四、清洁和修整1. 清理焊锡残渣：将焊台中的焊锡残渣用刮刀或刷子清除。
2. 对焊点进行修整：对焊点进行二次焊接或修复，确保焊点的牢固可靠。
五、检验和包装1. 对焊接的电子元件进行电气性能测试，以确保其质量和可靠性。
2. 进行视觉检查，确保电子元件的外观和焊点质量符合要求。
3. 完成检验后，将焊接的电子元件进行包装和封装，以保护其免受外部环境的影响。
上述是一种常用的电子元件焊接工艺流程。
在实际应用中，由于不同的电子元件和焊接需求，可能会有所不同。
因此，在进行焊接之前，应根据实际情况进行工艺流程的调整和修改，并严格按照相关标准和规范进行操作，以确保焊接质量和产品的可靠性。
同时，焊接操作时应注意安全措施，避免对人身或设备造成伤害。
六、常见的问题及解决方法在电子元件的焊接过程中，常会遇到一些问题，下面列举了几种常见问题及其解决方法：1. 焊点不牢固：焊点未完全润湿电子元件的焊盘或焊接区域，可能是焊接温度不够高或焊接时间不够长，解决方法是增加焊接温度或延长焊接时间。
PCB焊接工艺
PCB焊接工艺随着电子技术的不断发展，越来越多的电子产品涌入我们的生活。
而电路板(PCB)作为电子产品的核心部件，其质量直接影响着产品的性能和可靠性。
而焊接作为电路板制作过程中最关键的步骤之一，焊接工艺的好坏也会直接影响电路板的质量。
因此，本文将对PCB焊接工艺进行简要介绍。
一、焊接方式PCB的焊接方式主要分为手工焊接和波峰焊接两种方式。
手工焊接是一种较为传统的方式，需要工人手持焊枪或电铁进行焊接。
这种方式操作简单，但是焊接时间长、生产效率低、焊点质量难以保证。
而波峰焊接则具有焊点质量好、生产效率高、一次性多孔焊的特点。
同时，波峰焊接可以根据需要进行设定，从而适应不同的电路板需求。
二、焊接材料电路板焊接材料通常分为焊锡和焊膏两种。
焊锡是一种常规的焊接材料，其熔点低、流动性好，可以在电路板的焊点上形成一层不易被氧化的保护膜，从而提高焊点质量。
而焊膏则是一种比较新型的焊接材料，其有机高分子材料可以起到增强粘性、清洁焊点、保持铁锡合金不被氧化等作用，从而提高焊接质量。
不过，由于焊膏成本较高，其使用也相对较少。
三、焊接参数波峰焊接时，需要设置一些焊接参数。
其中，主要涉及到升温率、焊接温度、焊接速度和焊接角度等。
如果升温率过快，会导致焊点过度氧化，从而影响焊接质量。
而焊接温度过低，焊点可能存在裂口和肉眼不易检测的缺陷。
焊接速度过快，则无法充分融化焊锡，同样会影响焊接质量。
最后，焊接角度也是重要的环节之一，很大程度上影响着焊点的形态和质量。
四、特殊工艺除了普通的手工焊接和波峰焊接，还存在一些特殊的焊接工艺。
比如，表面贴装(SMT)中的回流焊接、手工贴装中使用的烙铁焊接、无铅焊接等。
这些特殊的焊接工艺在特定的领域有着广泛的应用，其中的关键点和技巧需要有一定的专业知识和经验。
五、小结总的来说，PCB焊接作为电路板制作的重要环节，其质量对电子产品的性能和可靠性有着直接的影响。
在焊接工艺中，我们需要注意焊接方式、焊接材料、焊接参数和特殊工艺等方面，从而保证电路板焊接质量，提高电子产品的性能和可靠性。
电子产品手工焊接工艺
电子产品手工焊接工艺对于电子产品的制造过程中，焊接工艺是非常重要的环节之一。
手工焊接工艺作为一种常见的方法，广泛应用于电子产品的生产过程中。
本文将对手工焊接工艺的步骤、注意事项以及优缺点进行探讨。
一、手工焊接工艺步骤手工焊接工艺的步骤分为准备工作、焊接前准备、焊接操作和焊后处理四个步骤。
准备工作包括选择合适的焊接设备、准备所需的焊接材料和工具，以及为焊接区域做好保护措施等。
焊接前准备包括清洁焊接区域，确保焊接表面没有灰尘、油污或氧化物，以保证焊接质量。
同时，还需要根据焊接要求准备好所需的焊接丝、焊剂等。
焊接操作是手工焊接工艺的核心步骤。
焊工需要根据焊接标准和要求，选择合适的焊接电流和焊接功率，控制焊接时间和焊接温度，确保焊接质量。
焊后处理是焊接完成后的必要步骤。
焊工需要对焊接区域进行清理，去除可能残留的焊渣，检查焊点质量，并做好防护措施，以防止焊接点出现损坏或松动。
二、手工焊接工艺的注意事项1.熟悉焊接材料和设备：焊工在进行手工焊接工艺时，需要对所使用的焊接材料和设备非常熟悉。
他们应该了解焊接丝的种类、焊接电流的选择和焊接设备的使用方法等。
2.保护焊接区域：焊接区域在焊接过程中需要保持干燥、清洁和无风。
因此，焊工需要采取适当的保护措施，如在焊接区域周围设置屏风，使用吸引装置等，以确保焊接区域的稳定和保护。
3.控制焊接温度和时间：焊接温度和时间对焊接质量至关重要。
焊接温度过高或焊接时间过长都会导致焊接材料的烧焦或融化，从而影响焊接质量。
因此，焊工需要准确控制焊接温度和时间，以确保焊接质量的稳定性。
4.选择合适的焊接丝和焊剂：不同的焊接丝和焊剂适用于不同的焊接材料和设备。
焊工需要根据具体的焊接要求选择合适的焊接丝和焊剂，以确保焊接质量。
三、手工焊接工艺的优缺点手工焊接工艺具有以下优点：1.适用性广泛：手工焊接工艺可以用于焊接各种尺寸和形状的焊接材料，适用性非常广泛。
2.操作灵活：手工焊接工艺不受设备的限制，操作简便灵活。
《电子产品焊接工艺》PPT课件
第九页，共40页。
第十页，共40页。
常用焊锡2
• 焊膏
是表面安装技术中的一种重要贴装材料，由焊粉，有机物和溶剂 组成，制成糊状物，能方便地用丝网、模板或点膏机印涂在印制 电路板上。
• 含银的焊锡
在锡铅焊料中添加0．5％～2．0％的银，可减少镀银件中的银在 焊料中的溶解量，并可降低焊料的熔点
第十一页，共40页。
• 助焊剂 • 温度 • 正确的工作方法
第七页，共40页。
焊料
凡是用来熔合两种或两种以上的金属面，使之形成一个整 体的金属的合金都叫焊料。
– 根据其组成成分，焊料可以分为锡铅焊料、银焊 料、及铜焊料
– 按熔点，焊料又可以分为软焊料（熔点在450℃以 下）和硬焊料（熔点在450℃以上）
在电子装配中常用的是锡铅焊料
绵每天使用都要清洗，应给海绵加纯净水。 • 关闭电源前，一定要给烙铁上锡
第二十七页，共40页。
手工焊接工艺
• 正确的焊接方法
TIP头与焊盘的平面成45°，焊接时利用TIP头的端面预热引 线和焊盘，待金属上升至焊接温度时，再加焊锡丝。
第二十八页，共40页。
穿孔器件焊接步骤
• 预热 • 加适量的焊锡，
• 有较低的表面张力，受热后能迅速均匀地流动。
• 熔化时不产生飞溅或飞沫。
• 不产生有害气体和有强烈刺激性的气味。
• 不导电，无腐蚀性，残留物无副作用。
• 助焊剂的膜要光亮，致密、干燥快、不吸潮、热稳定性好。
第十三页，共40页。
助焊剂的种类
• 助焊剂一般可分为有机，无机和树脂三大类。
– 无机系列：一般无机助焊剂化学作用强，腐蚀作用大。锡焊性好。 但对电路元件有破坏作用，焊后必须清洗干净。
电子产品组装中的焊接和插件连接方法
电子产品组装中的焊接和插件连接方法在电子产品的制造过程中，焊接和插件连接是两种常见的组装方法，在保证电路连接可靠性和稳定性的同时，也要考虑生产效率和成本控制。
本文将介绍电子产品组装中常用的焊接和插件连接方法，并分析其优缺点。
一、焊接连接方法1. 表面贴装技术（SMT）表面贴装技术是电子产品制造中最常用的焊接连接方法之一。
它通过将电子元器件直接粘贴在PCB表面，并通过熔化焊料将其连接到电路板上。
SMT技术适用于小型化、高密度的电子产品制造，可以提高组装的效率和生产线的自动化程度。
它还具有良好的电气性能和抗震能力，但对于大功率器件的散热和维修困难。
2. 焊线连接技术（TH）焊线连接技术又称为插针连接技术，是通过焊接将元器件的引脚与PCB的插孔连接起来。
相比于SMT技术，TH技术在焊接过程中需要进行手工操作，因此适用于具有较大尺寸和较少连接点的电子产品。
焊线连接技术具有可靠性高、维修方便等优点，但不适用于高密度和小型化的产品。
二、插件连接方法1. 电阻焊接电阻焊接是通过热电效应将焊接材料加热至熔化状态并与接触面形成连接。
这种连接方法适用于电感、电容等元器件的连接，具有焊接速度快、焊点牢固的优点。
但电阻焊接需要专门的设备和工艺，对焊接操作者的技术要求较高。
2. 烙铁焊接烙铁焊接又称为手工焊接，是最为简单和常见的焊接连接方法。
通过将烙铁加热后与焊锡线接触，使焊锡熔化并涂覆在连接点上，实现元器件与电路板的连接。
烙铁焊接适用于简单的电子产品组装，具有成本低、灵活性高等优势。
然而，由于操作者技术差异和焊接时对元器件的热过度暴露，可能会导致焊接不良和元器件损坏。
三、焊接和插件连接方法选择的依据在选择焊接和插件连接方法时，应根据电子产品的特性和要求综合考虑以下因素：1. 电子产品的设计要求：电路板的布局和尺寸、连接点的数量和间距等对焊接和插件连接方法的选择有影响。
例如，小型化和高密度的产品更适合使用SMT技术，而大型产品适合采用TH技术。
电子产品工艺之装配焊接技术
电子产品工艺之装配焊接技术随着电子产品的不断发展，装配焊接技术也越来越重要。
电子产品的装配焊接技术主要包括表面焊接技术、插件焊接技术和球阵列焊接技术等。
一、表面焊接技术表面焊接技术是目前电子产品中使用最广泛的一种焊接技术。
它可以将芯片、电容、电感、电阻等电子元器件焊接在各种PCB板上，而且具有良好的可靠性和高精度。
表面焊接技术主要分为手工焊接和自动化焊接两种。
手工焊接需要专业的技术人员进行操作，而自动化焊接可以实现自动化生产，提高生产效率和质量。
表面焊接技术的发展趋势是不断提高生产效率、提高焊接精度，降低焊接质量缺陷率。
二、插件焊接技术在电子产品的生产过程中，插件焊接技术也是一个非常重要的环节。
插件焊接技术主要应用于电容、电感、电阻、连接器等元器件的焊接。
相比表面焊接技术，插件焊接技术具有更高的稳定性和可靠性，适用于环境恶劣的场合。
插件焊接技术主要分为波峰焊接、波纹焊接、手工焊接和桥焊接等。
其中，波峰焊接是最常用的一种插件焊接技术。
它主要通过预热、融化焊料、涂覆焊料和冷却等工序来完成焊接任务。
三、球阵列焊接技术球阵列焊接技术是目前电子产品中应用最广泛的一种焊接技术。
它主要应用于BGA（Ball Grid Array）芯片焊接。
BGA芯片具有多个焊球，并且焊球的位置非常紧密，因此需要采用精密的焊接技术才能完成焊接任务。
球阵列焊接技术主要分为单边球阵列焊接和双边球阵列焊接。
单边球阵列焊接是指焊接BGA芯片的一面，而双边球阵列焊接是指焊接BGA芯片的两面。
球阵列焊接技术具有焊接可靠性高、焊点数多、焊接速度快等优点，是电子产品生产过程中的重要环节。
在实际使用中，电子产品的装配焊接技术不仅需要考虑焊接质量、焊接速度等因素，还需要考虑环保性和可持续性。
因此，未来电子产品的装配焊接技术将更加注重环保，采用更加可持续的焊接技术来保护环境和提高电子产品的质量和可靠性。
总之，电子产品工艺之装配焊接技术是电子产品生产过程中不可或缺的一个环节。
电子焊接工艺技术
电子焊接工艺技术电子焊接工艺技术在电子制造业中扮演着不可或缺的角色。
它是将电子元器件连接在电路板上的关键环节，决定了产品的质量和可靠性。
本文将从焊接方法、焊接设备以及焊接质量控制等方面，探讨电子焊接工艺技术的重要性和发展趋势。
一、焊接方法1. 表面贴装（SMT）焊接技术表面贴装焊接技术是目前电子焊接中应用最广泛的方法之一。
通过将电子元器件直接安装在电路板表面，然后利用热熔的焊锡粘合元器件和电路板之间的金属焊盘。
这种技术具有焊接速度快、生产效率高的特点，适用于小型电路板和微小型元器件的焊接。
2. 波峰焊接技术波峰焊接技术是将整个电路板通过焊锡浪涌池（solder wave）进行焊接。
在电路板通过焊锡浪涌池时，焊盘在特定温度下接触到熔融的焊锡液体。
这种方法适用于电路板上大型元器件的焊接，如电力电子产品。
3. 人工焊接技术人工焊接技术是利用手工焊接铁和焊锡线对电子元器件进行连接。
虽然这种方法较为简单，但需要熟练的焊接工人进行操作，以确保焊点质量。
人工焊接技术适用于维修和研发阶段，以及一些特殊要求的焊接作业。
二、焊接设备1. 焊接机器人随着自动化技术的发展，焊接机器人在工业生产中得到了广泛应用。
焊接机器人具有高精度、高效率、重复性好等特点，能够完成复杂的焊接任务，并提高了焊接质量和效率。
2. 反向工程设备反向工程设备主要用于解决电子焊接中的问题和缺陷。
例如，焊缺陷的分析和修复、未焊接电路追踪等。
通过这些设备，可以帮助工程师快速发现问题，并进行修复和改进。
3. 焊接质量检测设备焊接质量检测设备包括可视检测系统、红外线检测系统等。
这些设备可以实时监测焊接质量，检测焊接点的缺陷和不良现象，确保产品的可靠性和稳定性。
三、焊接质量控制1. 严格的工艺参数控制在电子焊接中，严格的工艺参数控制是确保焊接质量的关键。
包括焊接温度、焊接时间、焊锡量等参数的控制，对于焊接点的形成和连接强度至关重要。
合理的工艺参数控制可以最大程度地避免焊接缺陷和不良现象的发生。
电子产品焊接工艺
电子产品焊接工艺电子产品焊接工艺基本要求：①熟悉电子产品的安装与焊接工艺；②熟练掌握安装与手工焊接技术，能独立完成普通电子产品的安装与焊接。
焊接工具一、电烙铁1 、外热式电烙铁一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。
烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。
烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。
2 、内热式电烙铁由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。
烙铁芯安装在烙铁头的里面（发热快，热效率高达 85 ％～％％以上）。
烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般 20W 电烙铁其电阻为Ω 左右， 35W 电烙铁其电阻为Ω 左右。
常用的内热式电烙铁的工作温度列于下表：烙铁功率 /W ：20 25 45 75 100端头温度/℃：350 400 420 440 455一般来说电烙铁的功率越大，热量越大，烙铁头的温度越高。
焊接集成电路、印制线路板、CMOS 电路一般选用20W 内热式电烙铁。
使用的烙铁功率过大，容易烫坏元器件（一般二、三极管结点温度超过200℃时就会烧坏）和使印制导线从基板上脱落；使用的烙铁功率太小，焊锡不能充分熔化，焊剂不能挥发出来，焊点不光滑、不牢固，易产生虚焊。
焊接时间过长，也会烧坏器件，一般每个焊点在～ 4S 内完成。
3 、其他烙铁1 ）恒温电烙铁恒温电烙铁的烙铁头内，装有磁铁式的温度控制器，来控制通电时间，实现恒温的目的。
在焊接温度不宜过高、焊接时间不宜过长的元器件时，应选用恒温电烙铁，但它价格高。
2 ）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁溶于一体的拆焊工具，它具有使用方便、灵活、适用范围宽等特点。
不足之处是每次只能对一个焊点进行拆焊。
3 ）汽焊烙铁一种用液化气、甲烷等可燃气体燃烧加热烙铁头的烙铁。
适用于供电不便或无法供给交流电的场合。
电子产品焊接知识(电装)
焊锡丝一般有两种拿法，即：单点锡焊拿法、连续锡焊拿法；电子工业制造中多采用连续锡焊拿法。操作过程中应注意拇指、食指与无名指、小指的配合送料。操作时应带手套，避免食入而造成铅中毒。
手工焊接技术
3.2 手工焊接焊接姿势
烙铁架一般放置在工作台右前方，电烙铁用后一定要稳妥放于烙铁架上，并注意导线等物不要碰烙铁头，且锡渣应放入指定位置。 养成良好的习惯不仅有利于身体健康，而且有利于产量的提升、质量保证
3.5 手工焊接要求
车间现在采取点硅胶控制浮高
3.6 手工焊接工具的选用
三、手工焊接技术
1、电烙铁的选用（所选电烙铁的防静电夹接地要求良好）
2、电烙铁的结构 1）以HAKKO（中文名：白光）为例，其结构 分别如右图：电烙铁的结构均可分为：主 机、手柄、烙铁头、附件（包括烙铁座、 海绵等）。 2）各部件的作用
插座
二极管
二、回流焊接与波峰焊接
波峰焊接为质量关键控制点
印刷锡膏与回流焊接为质量关键控制点
2.3 公司回流焊接与波峰焊接工艺流程图
二、回流焊接与波峰焊接
回流焊焊接效果
无尘防静电环境； 炉前检验完成的印制板； 明确使用锡膏的规格参数； 测试合格的回流焊炉温曲线； 性能稳定的回流焊设备。
03
2.4 回流焊接条件及焊接效果
三、手工焊接技术
烙铁头的选用 圆斜面尖形：用于一般焊接及修理，端头平面大，易于上热，圆锥尖形则适合有限空间。如线路板上零件焊接，焊接通用型。 斜角形，于平面焊接时使用，适用与拖焊。 钻形及圆锥尖形，使用与导线密集或小孔及热敏元件之焊接。适用于点焊。 半径槽形，主要用于圆体材料焊接上，如管形焊接端。
电装车间现场工电子产品焊接原理
01
了解SMT元器件及回流焊
电子产品组装工艺流程详解
电子产品组装工艺流程详解电子产品的组装工艺是保证产品质量和生产效率的重要环节，通过详细的工艺流程，可以确保产品在制造过程中达到预期的标准和要求。
本文将详细解析电子产品组装的工艺流程。
一、产品准备在开始组装之前，首先需要准备好相关的电子元器件和所需要的工具材料。
这些元器件包括电路板、电子元件、连接器和外壳等。
同时，还需要准备工艺流程指导书和质量检测相关的检测设备。
二、元器件焊接元器件焊接是电子产品组装的核心工艺环节，通常有手工焊接和机器焊接两种方式。
1. 手工焊接手工焊接一般用于小规模生产和样品制作。
操作者根据电路板上的标志和焊接点，使用电烙铁和焊锡将元件焊接在正确的位置上。
焊接完成后，需要进行目视检查，确保焊点的质量和连接的稳固性。
2. 机器焊接机器焊接适用于大规模生产情况下，可以提高生产效率和焊接质量的一致性。
常见的机器焊接方式有波峰焊、无铅焊等。
操作者需要根据工艺要求调整机器参数，并进行焊接过程的监控和质量检测。
三、产品装配在元器件焊接完成后，需要进行产品的装配工作，包括电路板安装、连接器插拔、固定螺丝等。
装配过程需要特别注意产品的结构和外观要求，确保各个部件的位置和定位准确。
四、外壳组装外壳组装是为了保护电子产品内部的元器件和电路，并为用户提供良好的外观和使用体验。
外壳组装一般包括拆模、打孔、喷涂等工艺流程。
在组装过程中，操作者需要保持清洁，并防止静电对产品造成损害。
五、功能测试和调试组装完成后的电子产品需要进行功能测试和调试，以确保产品符合设计要求和标准。
测试可以通过专门的测试设备和测试程序进行，也可以通过人工操作进行功能测试。
六、产品质检产品质检是保证产品质量的重要环节，包括外观检查、性能测试、环境适应性测试等。
合格的产品通过质检后，可以进行包装和发货。
七、产品包装和发货在产品包装和发货环节，需要确保产品的安全性和完整性。
包装过程应该根据产品的特点和运输要求选择合适的包装材料，并进行标识和记录。
电子元件的封装与焊接工艺
电子元件的封装与焊接工艺随着科技的不断发展，电子产品在我们的生活中扮演着越来越重要的角色。
而电子产品中的电子元件也是构成电路的重要组成部分。
电子元件的封装与焊接工艺对于电子产品的性能和稳定性有着至关重要的影响。
本文将详细介绍电子元件的封装与焊接工艺的步骤。
一、电子元件的封装电子元件的封装是将元件表面封装在塑料或金属外壳中，以便保护元件并提高其导热性能。
电子元件的封装有以下几个步骤：1. 元件分类：首先，需要根据元件的种类进行分类。
常见的电子元件有电阻、电容、晶体管等。
根据元件的种类，选择相应的封装方式。
2. 选择封装材料：根据元件的特性和使用环境的需求，选择合适的封装材料。
常见的封装材料有塑料和金属。
3. 封装工艺：将元件表面涂覆一层保护层，然后将元件放入外壳中，使用高温或胶水固定元件。
封装工艺需要保证元件的稳定性和密封性。
4. 测试和质量控制：封装完成后，需要对封装好的元件进行测试，确保其功能正常。
同时，还需要进行质量控制，确保封装工艺符合标准。
二、电子元件的焊接工艺电子元件的焊接是将不同的元件通过焊接工艺连接在一起，形成电路。
电子元件的焊接工艺主要有以下几个步骤：1. 准备焊接材料和设备：首先，需要准备好焊接材料和设备。
常见的焊接材料有焊锡丝和焊锡膏。
焊接设备包括电烙铁和焊接架等。
2. 清洁元件表面：在焊接之前，需要将元件表面的氧化物和污垢清洁干净。
可以使用酒精或清洗剂擦拭元件表面，确保表面光洁。
3. 确定焊接位置：根据电路设计图，确定焊接位置。
在焊接位置上涂抹适量的焊锡膏，以便焊接时焊锡能够均匀分布。
4. 焊接元件：使用电烙铁加热焊锡丝，等待焊锡熔化。
然后将焊锡丝轻轻触碰焊接位置，使焊锡与元件连接在一起。
焊接时需要注意控制时间和温度，以免对元件造成损害。
5. 质量检验：完成焊接后，需要进行质量检验。
将焊接的电路连接到电源上，通过测试工具检测电路的正常工作。
如果出现故障或异常，需要重新焊接或检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2．浸焊的工艺流程
（1）插装元器件
（2）喷涂焊剂
（3）浸焊 （4）冷却剪脚 （5）检查修补
3.2 波峰焊接技术
波峰焊接是指：将插装好元器件的印制电 路板与融化焊料的波峰接触，一次完成印制 板上所有焊点的焊接过程。 1．波峰焊的特点 生产效率高，最适应单面印制电路板的 大批量地焊接；焊接的温度、时间、焊料及 焊剂等的用量，均能得到较完善的控制。但 波峰焊容易造成焊点桥接的现象，需要补焊 修正。
焊接操作法的图片
第一步
第二步
第三步 第四步 图 五步操作法
第五步
第一步
第二步 第三步 图 三步操作法
手工焊接的操作要领
手工焊接的操作要领分以下五个方面: 焊前准备
电烙铁的操作方法
焊料的供给方法
掌握合适的焊接时间和温度
焊接后的处理
电烙铁接触焊点方法的图片
图
电烙铁接触焊点的方法
电烙铁撤离方向的图片
2．焊点的常见缺陷及原因分析
虚焊（假焊） 拉尖 桥接 球焊 印制板铜箔起翘、焊盘脱落 导线焊接不当
常见焊接缺陷的图片
（a）、（b）虚焊
图
（c）拉尖
（d）桥接
常见的焊接缺陷
导线焊接缺陷的图片
(a) 芯线过长 (b) 焊料浸过导线外皮 (c) 外皮烧焦 (d) 摔线 (e) 芯线散开 图 导线的焊接缺陷
图
电烙铁的撤离方向与焊料的留存量
焊料供给方法的图片
图
焊料的供给方法
2.2 手工焊接的工艺要求
1．保持烙铁头的清洁 2．采用正确的加热方式 3. 焊料、焊剂的用量要适中 4. 烙铁撤离方法的选择
5. 焊点的凝固过程
焊点的清洗
2.3 焊点的质量分析
1．对焊点的质量要求 电气接触良好 机械强度可靠 外形美观
1.2 焊料、焊剂和焊接的辅助材料
1．焊料 焊料是一种熔点低于被焊金属，在被焊 金属不熔化的条件下，能润湿被焊金属表面， 并在接触面处形成合金层的物质。 电子产品生产中，最常用的焊料称为锡 铅合金焊料（又称焊锡），它具有熔点低、 机械强度高、抗腐蚀性能好的特点。
2．焊剂(助焊剂)
焊剂是进行锡铅焊接的辅助材料。 焊剂的作用:去除被焊金属表面的氧化物， 防止焊接时被焊金属和焊料再次出现氧化， 并降低焊料表面的张力，有助于焊接。 常用的助焊剂有： 无机焊剂 有机助焊剂 松香类焊剂：电子产品的焊接中常用。
电子产品焊接工艺
焊接工艺
学习要点： 1.焊接的基本知识及手工焊接的工艺要 求、质量分析。 2.掌握手工焊接技术和手工焊接的工艺 要求。 3.学习自动焊接技术、接触焊接技术。
主要内容
焊接的基本知识 手工焊接的工艺要求及质量分析 自动焊接技术 接触焊接
一. 焊接的基本知识 1.1 焊接的种类 焊接是使金属连接的一种方法，是电子产品 生产中必须掌握的一种基本操作技能。 现代焊接技术主要分为下列三类： 熔焊：是一种直接熔化母材的焊接技术。 钎焊：是一种母材不熔化，焊料熔化的焊接 技术。 接触焊：是一种不用焊料和焊剂，即可获得 可靠连接的焊接技术。
5．阻焊剂
阻焊剂是一种耐高温的涂料，其作用是保 护印制电路板上不需要焊接的部位。
阻焊剂的种类
热固化型阻焊剂 紫外线光固化型阻焊剂（光敏阻焊剂） 电子辐射固化型阻焊剂
1.3 锡焊的基本过程
锡焊是使用锡铅合金焊料进行焊接的一 种焊接形式。其过程分为下列三个阶段： A．润湿阶段（第一阶段） 机的组成
波峰焊接机通常由下列部分组成： 波峰发生器
印制电路板夹送系统
焊剂喷涂系统
的元器件。
电烙铁握法的图片
（a）反握法
（b）正握法 （c）笔握法 图 电烙铁的握法
手工焊接操作的基本步骤
焊接操作过程分为五个步骤（也称五步 法）,一般要求在2～3秒的时间内完成。 （1）准备 （2）加热 （3）加焊料 （4）移开焊料 （5）移开烙铁 在焊点较小的情况下，也可采用三步法 完成焊接，即将五步法中的2、3步合为一步， 4、5步合为一步。
2.4 拆焊(解焊)
拆焊是指把元器件从原来已经焊接的安装
位置上拆卸下来。
当焊接出现错误、损坏或进行调试维修
电子产品时，就要进行拆焊过程。
1．拆焊工具和材料：
拆焊工具：普通电烙铁、镊子、吸锡器、 吸锡电烙铁等。
吸锡材料：屏蔽线编织层、细铜网等。
2．拆焊方法 分点拆焊法 集中拆焊法 断线拆焊法
三、自动焊接技术
手工焊接的要点是： 保证正确的焊接姿势
熟练掌握焊接的基本操作步骤
掌握手工焊接的基本要领
正确的焊接姿势
一般采用坐姿焊接，工作台和坐椅的高度要合适。 焊接操作者握电烙铁的方法： 反握法：适合于较大功率的电烙铁（>75W）对 大焊点的焊接操作。
正握法：适用于中功率的电烙铁及带弯头的电
烙铁的操作，或直烙铁头在大型机架上的焊接。 笔握法：适用于小功率的电烙铁焊接印制板上
C．焊点的形成阶段（第三阶段）
3.1.4 锡焊的基本条件
A．被焊金属应具有良好的可焊性 B．被焊件应保持清洁
C．选择合适的焊料
D．选择合适的焊剂 E．保证合适的焊接温度 对印制板上的电子元器件进行焊接时， 一般选择20W～40W的电烙铁；每个焊点一次 焊接的时间应不大于3秒钟。
二. 手工焊接的工艺要求及质量 分析技术 2.1 手工焊接技术 手工焊接适合于产品试制、电子产品的小 批量生产、电子产品的调试与维修以及某 些不适合自动焊接的场合。
目前常用的自动焊接技术包括： 浸焊 波峰焊接技术 回流焊技术 表面安装技术（SMT）
3.1 浸焊
浸焊是指：将插装好元器件的印制电路板 浸入有熔融状焊料的锡锅内，一次完成印 制电路板上所有焊点的自动焊接过程。 1．浸焊的特点
操作简单，无漏焊现象，生产效率高； 但容易造成虚焊等缺陷，需要补焊修正焊 点；焊槽温度掌握不当时，会导致印制板 起翘、变形，元器件损坏。
3．常用的锡铅合金焊料（焊锡）
锡铅合金焊料的有多种形状和分类。其形 状有粉末状、带状、球状、块状和管状等几 种。 手工焊接中最常见的是管状松香芯焊锡 丝。这种焊锡丝将焊锡制成管状，其轴向芯 内是优质松香添加一定的活化剂组成的。
4．清洗剂
在完成焊接操作后，要对焊点进行清洗， 避免焊点周围的杂质腐蚀焊点。 常用的清洗剂有： 无水乙醇（无水酒精） 航空洗涤汽油 三氯三氟乙烷
