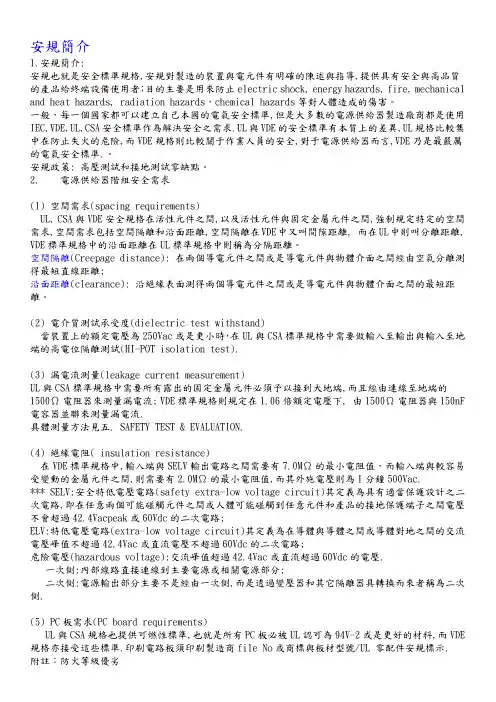

安規簡介1.安規簡介:安規也就是安全標準規格,安規對製造的裝置與電元件有明確的陳述與指導,提供具有安全與高品質的產品給終端設備使用者；目的主要是用來防止electric shock, energy hazards, fire, mechanical and heat hazards, radiation hazards，chemical hazards等對人體造成的傷害。
一般，每一個國家都可以建立自己本國的電氣安全標準,但是大多數的電源供給器製造廠商都是使用IEC,VDE,UL,CSA安全標準作為解決安全之需求.UL與VDE的安全標準有本質上的差異,UL規格比較集中在防止失火的危險,而VDE規格則比較關于作業人員的安全,對于電源供給器而言,VDE乃是最嚴厲的電氣安全標準.。
安規政策: 高壓測試和接地測試零缺點。
2. 電源供給器階組安全需求(1) 空間需求(spacing requirements)UL, CSA與VDE安全規格在活性元件之間,以及活性元件與固定金屬元件之間,強制規定特定的空間需求,空間需求包括空間隔離和沿面距離,空間隔離在VDE中又叫間隙距離, 而在UL中則叫分離距離, VDE標準規格中的沿面距離在UL標準規格中則稱為分隔距離。
空間隔離(Creepage distance): 在兩個導電元件之間或是導電元件與物體介面之間經由空氣分離測得最短直線距離;沿面距離(clearance): 沿絕緣表面測得兩個導電元件之間或是導電元件與物體介面之間的最短距離。
(2) 電介質測試承受度(dielectric test withstand)當裝置上的額定電壓為250Vac或是更小時，在UL與CSA標準規格中需要做輸入至輸出與輸入至地端的高電位隔離測試(HI-POT isolation test).(3) 漏電流測量(leakage current measurement)UL與CSA標準規格中需要所有露出的固定金屬元件必須予以接到大地端,而且經由連線至地端的1500Ω電阻器來測量漏電流; VDE標準規格則規定在1.06倍額定電壓下, 由1500Ω電阻器與150nF 電容器並聯來測量漏電流.具體測量方法見五. SAFETY TEST & EVALUATION.(4) 絕緣電阻( insulation resistance)在VDE標準規格中,輸入端與SELV輸出電路之間需要有7.0MΩ的最小電阻值，而輸入端與較容易受變動的金屬元件之間,則需要有2.0MΩ的最小電阻值,而其外施電壓則為1分鐘500Vac.*** SELV:安全特低電壓電路(safety extra-low voltage circuit)其定義為具有適當保護設計之二次電路,即在任意兩個可能碰觸元件之間或人體可能碰觸到任意元件和產品的接地保護端子之間電壓不會超過42.4Vacpeak或60Vdc的二次電路;ELV:特低電壓電路(extra-low voltage circuit)其定義為在導體與導體之間或導體對地之間的交流電壓峰值不超過42.4Vac或直流電壓不超過60Vdc的二次電路;危險電壓(hazardous voltage):交流峰值超過42.4Vac或直流超過60Vdc的電壓.一次側:內部線路直接連線到主要電源或相關電源部分;二次側:電源輸出部分主要不是經由一次側,而是透過變壓器和其它隔離器具轉換而來者稱為二次側.(5) PC板需求(PC board requirements)UL與CSA規格也提供可燃性標準,也就是所有PC板必被UL認可為94V-2或是更好的材料,而VDE 規格亦接受這些標準.印刷電路板須印刷製造商file No或商標與板材型號/UL 零配件安規標示.附註：防火等級優劣發泡塑料材料類：HF-1等級較HF-2優,HF-2等級較HBF優; 一般材料:5V優於V-0,V-0優於V-1,V-1優於V-2,V-2優於HB.3. 變壓器階組的安全需求在VDE標準規格中,對于變壓器的設計，製造與利用都有較嚴格的規定,以滿足大多數其它國家的安全需求，在UL標準規格中，要求用在變壓器階組中的所有材料，必須有94V-2或是更好的額定值.(1).變壓器的絕緣( transformer insulation)變壓器的繞組依照需求,必須以絕緣做物理上的分隔,在繞組線上的亮漆,瓷漆或洋漆塗料,以及其它的金屬元件,石綿與吸收水分的材料,在此需求的目的之內則不考慮絕緣.(2).變壓器的電介質強度(transformer dielectric strength)當使用複合層的絕緣厚度時,任何兩層之間必須能夠承受電介質強度,測試時絕緣層接觸在一起且測試電位加於外部表面.(3).變壓器的絕緣電阻(transformer insulation resistance)絕緣用於變壓器的階組中必須在繞組之間,以及在繞組與鐵心和框架金屬板之間,必須有10MΩ的最小電阻值,並在1分鐘內提供500Vac電壓.(4).變壓器沿面與間隙距離(transformer creepage and clearance distance)繞組之間;繞組與端點,金屬板,鐵心,框架,繞組通過引線間;端點之間;端點—鐵心與框架之間必須滿足一定的空間間隔.(5).變壓器的水阻(transformer moisture resistance)在高溼度91~95%的情況下,溫度在20~30℃之間,變壓器須保持絕緣阻抗及介電強度.(6).VDE規格的變壓器溫度額定值(VDE transformer temperature rating)在正常作業下對特定的絕緣等級而言，最大的穩定化溫度必須不超過絕緣等級的溫度值.附註：絕緣等級分為以下七個等級，每一個等級溫度（℃）如下:Y A E B F H C90 105 120 130 150 180 180以上(7).UL與CSA規格的變壓器溫度額定值 (UL and CSA transformer temperature rating)當升高至週圍溫度(25℃)以上時,UL與CSA規格會規定變壓器的溫度,可使用兩種方法來做溫度的測量,熱偶法和電阻值法.設計時安規注意事項1.零件選用(1)在零件選用方面,要求掌握:a .安規零件有哪些? (見三.安規零件介紹)b.安規零件要求安規零件的要求就是要取得安規機構的認證或是符合相關安規標準;c.安規零件額定值任何零件均必須依MANUFACTURE規定的額定值使用;I 額定電壓; II 額定電流; III 溫度額定值;安規零件要求須控制廠商, 型號及規格a. 保險絲 (Fuse)b. X 電容 (X-Cap)c. Y 電容 (Y-Cap)d. AC Inlete. 突波吸收器 (Varistor)f. 光耦合器 (Photocoupler)g. 塑膠外殼 (Plastic Enclosure)h. 變壓器 (Transformer)i. 交流開闢 (AC Switch)只控制規格a. 一次側線圈類零件 (Primary Coil, Noise Filter)b. 熱敏電阻 (Thermistor)c. 橋式整流器 (Bridge Diode)d. 主晶體 (Switching Transistor)e. 洩放電阻 (Bleeder Resistor)f. Storage Capacitorg. DC cord線材要求一般要求申請時UL 會要求所有線材均需通過UL 的認証, 而且在線材外被要標示相關資料如UL File No., 型號,電壓及溫度…等.線材固定線材於固定處一定要有雙重的固定方式，一般以銲錫再加機械固定為主。
产品开发设计安全规范(2)

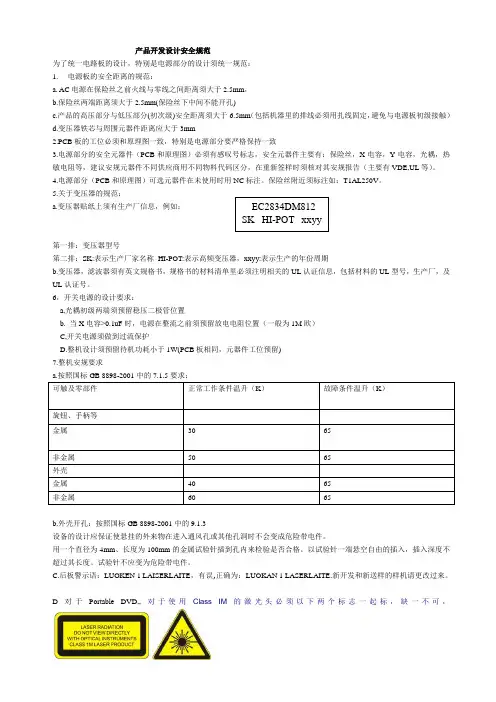

产品开发设计安全规范为了统一电路板的设计，特别是电源部分的设计须统一规范：1.电源板的安全距离的规范：a. AC电源在保险丝之前火线与零线之间距离须大于2.5mm，b.保险丝两端距离须大于2.5mm(保险丝下中间不能开孔)c.产品的高压部分与低压部分(初次级)安全距离须大于6.5mm（包括机器里的排线必须用扎线固定，避免与电源板初级接触）d.变压器铁芯与周围元器件距离应大于3mm2.PCB板的工位必须和原理图一致，特别是电源部分要严格保持一致3.电源部分的安全元器件（PCB和原理图）必须有感叹号标志，安全元器件主要有：保险丝，X电容，Y电容，光耦，热敏电阻等，建议安规元器件不同供应商用不同物料代码区分，在重新签样时须核对其安规报告（主要有VDE,UL等）。
4.电源部分（PCB和原理图）可选元器件在未使用时用NC标注。
保险丝附近须标注如：T1AL250V。
5.关于变压器的规范：a.变压器贴纸上须有生产厂信息，例如：第一排：变压器型号第二排：SK:表示生产厂家名称HI-POT:表示高频变压器，xxyy:表示生产的年份周期b.变压器，滤波器须有英文规格书，规格书的材料清单里必须注明相关的UL认证信息，包括材料的UL型号，生产厂，及UL认证号。
6，开关电源的设计要求：a,光耦初级两端须预留稳压二极管位置b. 当X电容>0.1uF时，电源在整流之前须预留放电电阻位置（一般为1M欧）C,开关电源须做到过流保护D.整机设计须预留待机功耗小于1W(PCB板相同，元器件工位预留)7.整机安规要求a.按照国标GB 8898-2001中的7.1.5要求：b.外壳开孔：按照国标GB 8898-2001中的9.1.3设备的设计应保证使悬挂的外来物在进入通风孔或其他孔洞时不会变成危险带电件。
用一个直径为4mm、长度为100mm的金属试验针插到孔内来检验是否合格。
以试验针一端悬空自由的插入，插入深度不超过其长度。
试验针不应变为危险带电件。
