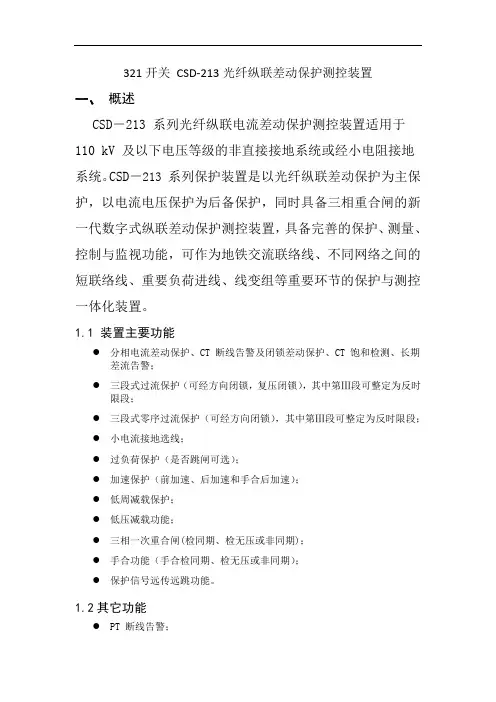

321开关CSD-213光纤纵联差动保护测控装置概论
321开关CSD-213光纤纵联差动保护测控装置一、概述CSD－213 系列光纤纵联电流差动保护测控装置适用于110 kV 及以下电压等级的非直接接地系统或经小电阻接地系统。
CSD－213 系列保护装置是以光纤纵联差动保护为主保护，以电流电压保护为后备保护，同时具备三相重合闸的新一代数字式纵联差动保护测控装置，具备完善的保护、测量、控制与监视功能，可作为地铁交流联络线、不同网络之间的短联络线、重要负荷进线、线变组等重要环节的保护与测控一体化装置。
1.1 装置主要功能●分相电流差动保护、CT 断线告警及闭锁差动保护、CT 饱和检测、长期差流告警；●三段式过流保护（可经方向闭锁，复压闭锁），其中第Ⅲ段可整定为反时限段；●三段式零序过流保护（可经方向闭锁），其中第Ⅲ段可整定为反时限段；●小电流接地选线；●过负荷保护（是否跳闸可选）；●加速保护（前加速、后加速和手合后加速）；●低周减载保护；●低压减载功能；●三相一次重合闸(检同期、检无压或非同期)；●手合功能（手合检同期、检无压或非同期）；●保护信号远传远跳功能。
1.2其它功能●PT 断线告警；●控制回路断线告警；●弹簧未储能告警；●故障录波；●32 组定值区；●GOOSE 功能。
1.3 装置正面布置图321纵差保护装置面板图1.3.1 LCD显示屏●一般状态下，循环显示当前时间、测量值（一次值）、模入量、压板信息、当前定值区号、远方就地标志。
●装置运行异常或保护动作时，显示屏会主动点亮且显示事件信息、绝对时标、相对时标以及事件参数。
●在没有任何操作的情况下，2 分钟后显示屏背光会熄灭，进入省电状态。
当响应键盘命令时，显示屏点亮显示人机对话界面。
●LCD 显示屏分辨率为320×240。
1.3.2 四方键盘四方键盘由[↑]、[↓]、[→]、[←]、[SET]、[QUIT]、[RESET]键组成，使用四方键盘可以完成所有人机对话操作。
●[SET] 键⏹在循环显示状态下，按下“SET”键激活主菜单；⏹在进行投切压板、整定定值、切换定值区、设置时间、设置装置地址等操作时，“SET”键相当于电脑的回车键，按下“SET”确认执行。

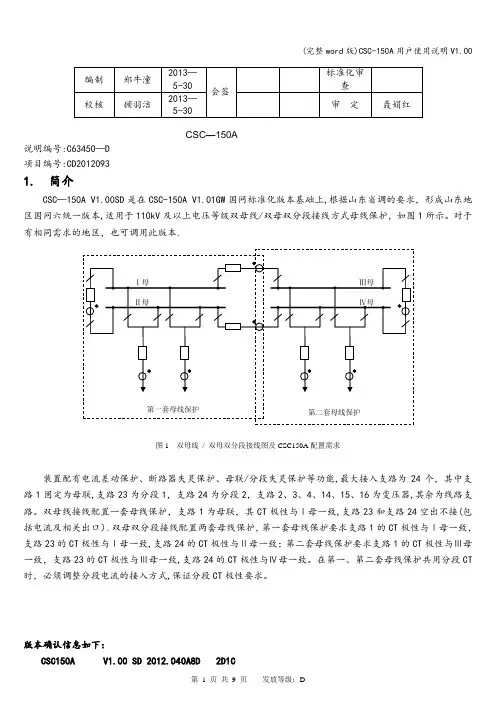

(完整word版)CSC-150A用户使用说明V1.00
CSC—150A说明编号:C63450—D项目编号:CD20120931. 简介CSC—150A V1.00SD是在CSC-150A V1.01GW国网标准化版本基础上,根据山东省调的要求，形成山东地区国网六统一版本,适用于110kV及以上电压等级双母线/双母双分段接线方式母线保护，如图1所示。
对于有相同需求的地区，也可调用此版本.图1 双母线/ 双母双分段接线图及CSC150A配置需求装置配有电流差动保护、断路器失灵保护、母联/分段失灵保护等功能,最大接入支路为24个，其中支路1固定为母联,支路23为分段1，支路24为分段2，支路2、3、4、14、15、16为变压器,其余为线路支路。
双母线接线配置一套母线保护，支路1为母联，其CT极性与Ⅰ母一致,支路23和支路24空出不接(包括电流及相关出口）.双母双分段接线配置两套母线保护，第一套母线保护要求支路1的CT极性与Ⅰ母一致，支路23的CT极性与Ⅰ母一致,支路24的CT极性与Ⅱ母一致；第二套母线保护要求支路1的CT极性与Ⅲ母一致，支路23的CT极性与Ⅲ母一致,支路24的CT极性与Ⅳ母一致。
在第一、第二套母线保护共用分段CT 时，必须调整分段电流的接入方式,保证分段CT极性要求。
版本确认信息如下：CSC150A V1.00 SD 2012.04 0A8D 2D1C制造编码 0100 SD 2012.04 C F49 2D1C描述信息 V1.00 SD 2012.04 D428 2D1C开入1 V1。
2e 2009。
03 78A5开入2 V1。
1e 2009.03 3E70开入3 V1.1e 2009。
03 3E70开入4 V1.1e 2009.03 3E70开入5 V1。
1e 2009。
03 3E70开入6 V1。
1e 2009。
03 3E70开入7 V1.1e 2009.03 3E70开出1 V1。
02 2004.08 49B7开出2 V1.02 2004.08 49B7开出3 V1.0b 2007.05 A8BC开出4 V1。
CSC-213光纤纵联差动保护测控装置说明书(0SF.455.039)_V1.01
CSC-213光纤纵联差动保护测控装置说 明 书CSC-213光纤纵联差动保护测控装置说明书编制：张华年校核：熊军标准化审查：郑蔚审定：邹卫华出版号：V1.01文件代号：0SF.455.039出版日期：2009-8-12版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
技术支持 电话：010-******** 传真：010-********重 要 提 示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-213光纤纵联差动保护测控装置V1.12及以上版本的保护程序。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的操作密码是：8888。
目次第一篇 装置的技术说明 (1)1概述 (1)1.1适用范围 (1)1.2装置主要特点 (1)2 技术条件 (3)2.1环境条件 (3)2.2电气绝缘性能 (3)2.3机械性能 (3)2.4电磁兼容性 (3)2.5安全性能 (4)2.6热性能（过载能力） (4)2.7功率消耗 (4)2.8输出触点容量 (4)2.9装置主要技术参数 (5)3 装置硬件 (7)3.1装置结构 (7)3.2装置功能组件概述 (7)3.3交流插件（AC） (9)3.4保护CPU插件（CPU2） (9)3.5测控CPU插件（CPU1） (9)3.6逻辑插件（LOG） (9)3.7开出插件（DO） (9)3.8人机接口（MMI） (9)3.9电源插件（POW） (9)3.10插件布置 (10)4 保护功能介绍 (11)4.1功能简介 (11)4.2公共启动元件 (11)4.3光纤电流纵差元件 (11)4.3.1主要原理及功能 (12)4.3.2电流差动保护装置与通信系统的连接方式 (13)4.3.3启动元件 (13)4.3.4动作特性 (14)4.3.5 TA相关判别 (15)4.3.6 压板 (15)4.3.7 通信 (15)4.3.8辅助功能 (17)4.4过电流元件 (19)4.5低电压元件 (19)4.7方向元件 (20)4.8小电流接地选线 (21)4.9反时限元件 (21)4.10加速元件 (22)4.11三相一次重合闸 (22)4.12慢速重合闸功能 (24)4.13分散式低周减载元件 (24)4.14分散式低压减载元件 (25)4.15过负荷元件 (26)4.16异常检测和判别 (26)4.16.1 TA异常检测 (26)4.16.2 TV断线检测(小电流接地系统判据) (26)4.16.3 线路抽取电压断线检测 (26)4.16.4 控制回路断线检测 (27)4.16.5 断路器位置检测 (27)4.16.6 电流电压相序自检 (27)4.16.7 装置自检 (27)4.17定值及整定说明 (27)4.17.1 压板清单 (27)4.17.2 定值清单及说明 (28)4.17.3 控制字定义 (29)4.18装置端子图 (32)4.19线示意图 (33)4.20装置配置表及订货须知 (34)5 测控功能 (36)5.1测量表计 (36)5.2断路器控制 (36)5.3运行方式控制 (36)5.4事故记录和分析 (36)5.4.1 故障记录 (36)5.4.2 录波记录 (37)5.4.3 事件顺序记录（SOE） (38)5.4.4 操作记录 (38)5.5通信 (38)5.6诊断功能 (38)5.7EPPC®调试分析软件 (39)第二篇 用户安装使用 (40)6 开箱检查 (40)7 安装调试 (40)7.1安装 (40)7.2通电前的检查 (40)7.4装置通电检查 (40)7.5采样精度检查 (41)7.6开入、开出校验 (41)7.7跳合闸电流保持试验 (41)7.8站内通讯检验 (41)7.9保护功能试验 (41)7.10相序检查 (41)8 人机接口及其操作 (41)8.1装置正面布置图 (41)8.1.1 LCD显示屏 (42)8.1.2 四方键盘 (42)8.1.3 LED指示灯 (43)8.1.4 复归按钮 (43)8.1.5 RS232调试端口 (43)8.2正常运行显示 (43)8.3装置菜单 (44)8.4菜单功能说明 (44)9 运行及维护 (46)9.1装置投运 (46)9.2装置运行 (46)9.3运行注意事项 (47)9.4装置的维护 (47)9.5运行环境 (47)9.6常见故障及对策 (47)10 运输、贮存 (49)11 附图和附表 (50)11.1电源插件原理图 (50)11.2逻辑插件原理图 (51)11.3跳闸插件原理图 (52)第一篇 装置的技术说明1概述CSC－213光纤纵联电流差动保护测Array控装置适用于110 kV及以下电压等级的非直接接地系统或小电阻接地系统。

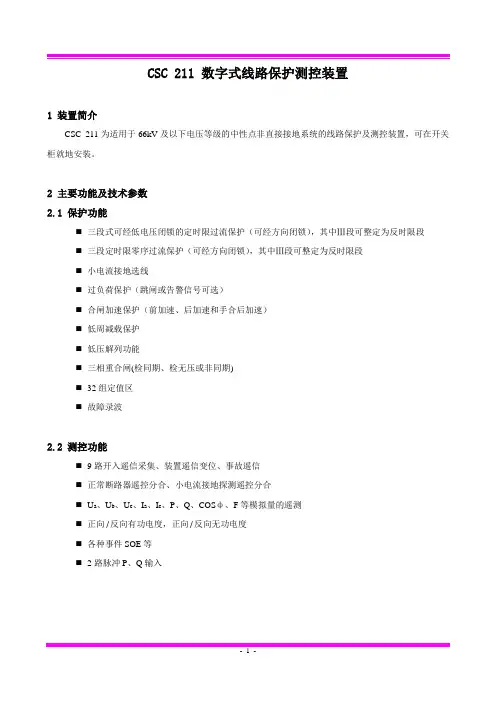

CSC211系列说明书1
CSC 211 数字式线路保护测控装置1 装置简介CSC 211为适用于66kV及以下电压等级的中性点非直接接地系统的线路保护及测控装置，可在开关柜就地安装。
2 主要功能及技术参数2.1 保护功能⏹三段式可经低电压闭锁的定时限过流保护（可经方向闭锁），其中Ⅲ段可整定为反时限段⏹三段定时限零序过流保护（可经方向闭锁），其中Ⅲ段可整定为反时限段⏹小电流接地选线⏹过负荷保护（跳闸或告警信号可选）⏹合闸加速保护（前加速、后加速和手合后加速）⏹低周减载保护⏹低压解列功能⏹三相重合闸(检同期、检无压或非同期)⏹32组定值区⏹故障录波2.2 测控功能⏹9路开入遥信采集、装置遥信变位、事故遥信⏹正常断路器遥控分合、小电流接地探测遥控分合⏹U a、U b、U c、I a、I c、P、Q、COSф、F等模拟量的遥测⏹正向/反向有功电度，正向/反向无功电度⏹各种事件SOE等⏹2路脉冲P、Q输入2.3 技术参数3 保护元件3.1 过电流元件本装置设三段定时限过流保护，各段电流及时间定值可独立整定。
为了躲开线路避雷器的放电时间，I段可以整定适当延时时间。
方向元件及低电压元件由控制字选择投退。
注：Idzn为n段电流定值，IΦ为相电流, Tn 为n段延时定值3.2 低电压元件低电压元件在三个线电压中的任意一个低于低电压定值时动作，开放经低电压闭锁的过流元件。
利用此元件，可以保证装置在电机反充电等非故障情况下不出现误动作。
低电压元件用控制字投退。
3.3 零序过流元件在经小电阻接地系统中，接地零序电流相对较大，一般采用零序过流直接跳闸方法。
零序过流元件的实现方式基本与过流元件相似，各段电流及时间定值可独立整定。
注：I0dn为接地n段定值，T0n为接地n段延时定值3.4 方向元件相间方向元件采用90︒接线方式，按相起动，各相电流元件仅受下表中所示相应方向元件的控制。
为消除死区，方向元件带有记忆功能。
本装置Arg(U/I)= -30︒～90︒，边缘模糊角度误差<±5︒。
