新型液压打桩锤研究解读
液压冲击式桩锤机械结构设计方案
液压冲击式桩锤机械结构设计方案摘要建筑业是国民经济的支柱产业，液压桩锤属于建筑机械中的桩工机械。
在工业发达国家中，由于液压桩锤的高性能低公害，都在大力开发这种产品，并已作为成熟产品生产。
液压桩锤主要由锤主体、液压系统、测控装置三部分组成。
该论文成果体现在样机设计方案的创新性、技术水平的先进性等。
1.设计方案的创新性(1)采用汽车式底盘、前后支腿结构和导轨式桩架支撑整个桩锤主体。
(2)锤头中空，内置颗粒金属，用于调节锤头冲击重量。
这也是本文的主要创新点2.技术水平的先进性液压桩锤在最大冲程能量时的总传动效率为72. 7%,按相同计算方法，国外5种同类产品(日本车辆、日立建机、德国MENCK、美国HPSI、芬兰JUNTTAN)的平均总传动效率为56.9%。
新型液压桩锤样机的传动效率比国外同类产品高出近16个百分点。
通过对样机试运行和性能测试结果表明:液压桩锤的设计方案具有创新性和实用性，性能及价格适合我国建筑市场需求，具有较好的发展前景。
关键词:液压桩锤；液压系统设计；动力学计算。
前言我国预制桩的施工多数是利用柴油锤进行的,柴油锤施工时虽然打击力大,但是也存在不少缺点,柴油锤施工时噪声很大,有油烟飞散,给城市的环境带来很多的污染,给周围的居民带来诸多不便,影响居民的正常休息。
柴油锤还具有软土地上难于起动的缺点,柴油锤的制造难度大,一旦损坏,维修非常不便。
由于筒式柴油锤具有无法克服的缺点,同时从环保角度和节约能源出发,发达国家,已经用液压锤取代了柴油锤。
液压冲击式桩锤的工作原理一般是以液压油做为主要的工作介质,依靠液压能上举锤头,然后快速泄油,或同时反向供油使锤头快速下落,打击桩帽的锤击施工设备。
液压锤施工具有很多优点,国外对比试验表明,液压锤的能量传递效率比柴油锤高得多, 普通柴油锤其能量传递效率约为30~40%,而液压锤则可以达60～80%。
液压锤施工的噪声也大大低于柴油锤,液压锤打桩时的噪声为80～85分贝,而柴油锤的噪声则在100分贝以上。

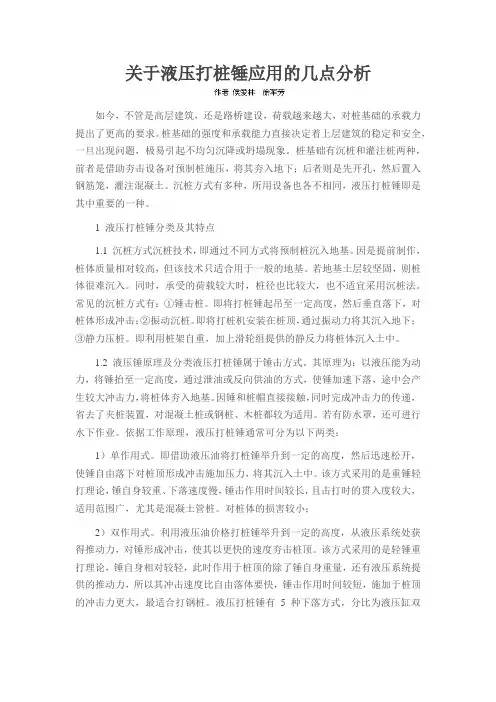

关于液压打桩锤应用的几点分析
关于液压打桩锤应用的几点分析如今，不管是高层建筑，还是路桥建设，荷载越来越大，对桩基础的承载力提出了更高的要求。
桩基础的强度和承载能力直接决定着上层建筑的稳定和安全，一旦出现问题，极易引起不均匀沉降或坍塌现象。
桩基础有沉桩和灌注桩两种，前者是借助夯击设备对预制桩施压，将其夯入地下；后者则是先开孔，然后置入钢筋笼，灌注混凝土。
沉桩方式有多种，所用设备也各不相同，液压打桩锤即是其中重要的一种。
1 液压打桩锤分类及其特点1.1 沉桩方式沉桩技术，即通过不同方式将预制桩沉入地基。
因是提前制作，桩体质量相对较高，但该技术只适合用于一般的地基。
若地基土层较坚固，则桩体很难沉入。
同时，承受的荷载较大时，桩径也比较大，也不适宜采用沉桩法。
常见的沉桩方式有：①锤击桩。
即将打桩锤起吊至一定高度，然后垂直落下，对桩体形成冲击；②振动沉桩。
即将打桩机安装在桩顶，通过振动力将其沉入地下；③静力压桩。
即利用桩架自重，加上滑轮组提供的静反力将桩体沉入土中。
1.2 液压锤原理及分类液压打桩锤属于锤击方式。
其原理为：以液压能为动力，将锤抬至一定高度，通过泄油或反向供油的方式，使锤加速下落，途中会产生较大冲击力，将桩体夯入地基。
因锤和桩帽直接接触，同时完成冲击力的传递，省去了夹桩装置，对混凝土桩或钢桩、木桩都较为适用。
若有防水罩，还可进行水下作业。
依据工作原理，液压打桩锤通常可分为以下两类：1）单作用式。
即借助液压油将打桩锤举升到一定的高度，然后迅速松开，使锤自由落下对桩顶形成冲击施加压力，将其沉入土中。
该方式采用的是重锤轻打理论，锤自身较重、下落速度慢，锤击作用时间较长，且击打时的贯入度较大，适用范围广，尤其是混凝土管桩。
对桩体的损害较小；2）双作用式。
利用液压油价格打桩锤举升到一定的高度，从液压系统处获得推动力，对锤形成冲击，使其以更快的速度夯击桩顶。
该方式采用的是轻锤重打理论，锤自身相对较轻，此时作用于桩顶的除了锤自身重量，还有液压系统提供的推动力，所以其冲击速度比自由落体要快，锤击作用时间较短，施加于桩顶的冲击力更大，最适合打钢桩。
液压静力锤击压灌成桩施工工法
液压静力锤击压灌成桩施工工法一、前言随着城市化进程的快速发展，越来越多的建筑工程需要使用桩基础来保障建筑物的稳定性。
传统的桩基础施工工法存在着一些问题，如噪音大、振动强等，给周围环境和人体健康带来不良影响。
因此，在此背景下，液压静力锤击压灌成桩施工工法应运而生。
液压静力锤击压灌成桩施工工法具有噪声低、振动小等优点，被广泛地应用于基础工程中。
二、工法特点液压静力锤击压灌成桩施工工法是一种静力灌注桩施工工法。
该工法是根据液压锤原理，利用压缩空气推动液压柱，通过沉击的方式将钢管切割头锤到桩底，接口间距缝合预处理液压锥，然后在旋转下坠冲击的作用下沉入土层，使灌注物充实土层并达到所需密实度。
施工过程中，钢管在将灌注物灌入的过程中，由于摩擦力的作用，钢管逐渐往下推进，形成桩体。
在施工过程中，灌注物的流动状态受液压力和重力的平衡调节，从而保证了灌注物的均匀流动。
根据液压静力锤击压灌成桩施工工法的特点，该工法具有以下几点优点：1.施工速度快，适合于工期紧迫的工程。
2.噪音小、振动弱，不对周边环境造成影响。
3.适用范围广，适合各种复杂地质条件下的基础工程。
4.施工过程中，可以通过调整液压压力对灌注物流动状态进行控制，从而保证了灌注物的均匀流动和充实土层的效果。
三、适应范围液压静力锤击压灌成桩施工工法适用于复杂地质条件下的各种基础工程，如桥梁、高层建筑、港口码头等。
该工法适用的地质条件包括软土、湿地、土石混合等不同类型的土层。
四、工艺原理液压静力锤击压灌成桩施工工法利用压缩空气推动液压柱，通过沉击的方式将钢管切割头锤到桩底，并在旋转下坠冲击的作用下沉入土层，然后将灌注物充实土层并达到所需密实度。
在施工过程中，通过调节液压压力，可以控制灌注物流动状态，从而保证了灌注物的均匀流动和充实效果。
五、施工工艺1.基础处理：在施工前，要对地基进行勘察，并根据不同地质条件选择合适的钢管和灌注物类型。
2.挖孔：使用钻机或挖掘机在地面上钻出孔洞。
IHC-S1800液压打桩锤在海上风电深海施工中的应用研究
IHC-S1800液压打桩锤在海上风电深海施工中的应用研究Application of IHC-S1800 Hydraulic Pile Hammer in Offshore Wind Power Construction in Deep Sea李斌（中国电建集团港航建设有限公司，天津 300457）摘要：本文以明阳阳江青洲四海上风电场项目为例，介绍了IHC-S1800 液压打桩锤的性能特点及施工工艺，阐述了其在施工中的应用，工程实施效果良好，运行安全稳定，为海上风电同类工程实施提供借鉴意义。
关键词：IHC-S1800；液压打桩锤；施工工艺；性能特点；工艺流程中图分类号：TV52 文献标识码：A0 引 言阳江海域面积1.23万平方公里，海（岛）岸线总长458.6公里，占广东海岸线的十分之一，海平面80米高度处的年平均风速可达6.5～8.0秒/米，是我国海上风能资源富集区，为此市政府提出加快广东省海上风电整体规划进程，改善广东省能源供应结构，推动国家早日实现“双碳”目标的工作要求。
明阳阳江青洲四海上风电场工程位于阳江市阳西县沙扒镇附近海域，场址涉海面积约73.69km2，泥面高程-45～-48m，中心离岸距离约75km。
项目规划装机容量为500MW，拟布置44台风力发电机组，其中单机容量为11MW风电机组25台，单机容量为12MW风电机组18台，单机容量为16.6MW风电机组1台。
本标段为25台11MW风机基础及风电机组安装。
近年来，国内桩工机械行业陆续展开液压锤的研究和开发工作，但大吨位、高性能的液压锤还不多，无法满足日益增长的海上风电工程需求。
为此，国内海上风电桩基础施工中较多地采用了国外液压锤[1]。
本文主要介绍了IHC-S1800液压打桩锤的性能特点及施工工艺。
1 IHC-S1800液压打桩锤工作原理和主要参数特性1.1 IHC-S1800 液压打桩锤工作原理在静止时，压力阀和回流阀都处于打开状态，使来自于动力站的已过滤液压油通过锤和液压软管连续循环。
5、传统静压桩与新型液压锤击桩对比分析及选型11.12
传统静压桩与新型液压锤击桩对比分析及选型本项目位于佛山顺德区容桂街道马岗大道33号南方医科大学顺德校区。
总建筑面积为21657.92平方米，其中1号楼建筑面积8804.77平方米，建筑物高度为32米，地下一层、地上10层，框架结构宿舍楼；2号楼建筑面积8811.92平方米，地下一层、地上10层，框架结构宿舍楼；地下人防建筑面积为4041.23平方米。
本工程绝对标高3.600（广州城建高程）相当于相对标高的±0.00。
本工程地基基础设计等级为乙级。
基础采用“预应力高强混凝土管桩，本方案设计为“静压预应力管桩专项施工方案”。
管桩安全等级为二级。
本工程采用PHC500AB125型预应力高强砼管桩，桩径φ500，壁厚为125mm，单桩竖向承载力特征值为2200KN，有效桩长预计8~35m，桩尖持力层选在全/强风化花岗岩，桩尖进入持力层不小于1.0米。
根据现场周边环境、施工情况及施工图要求，本工程桩的施工方式，将采取两种方案来保证打桩顺利进行，方案1为传统静力压桩，方案2为新型液压锤击桩。
现对方案1与方案2的综合情况进行分析比较如下表：综合上述分析，方案2相对于方案1施工现场风险、施工进度、安全与均有保证的优势，液压施工成桩质量基本保持一致，而方案2设备租金较高但运行使用成本较低，综合成本增加基本一致。
广州市大地建筑工程总公司2019年11月12日附件：新型液压锤桩机施工使用说明书新型液压锤桩机打桩是在环保意识日益增强的现代社会而产生的一种新式打桩机械。
在国外已有十多年的使用经验，在国内使用目前还是起步阶段。
国外引进使用的步履式15-1210型液压锤采用全液压驱动，主体分为液压动力站、主臂、锤身和步履式行走机构等结构组成；型号“15”代表可打单节15米长的桩；“12”代表锤芯行程最大达1.2米；“10”代表锤芯自重10吨。
新型液压打桩锤的基本原理：新型液压锤也属于冲击式桩锤，按其结构和工作原理可分为单作用和双作用式两种。
IHC液压打桩锤与MENCK液压打桩锤的研究分析
赵 京 雨
河南工业和信 息化职业学院
４ ５ ４ ０ ０ ０ 河南工程技术学校
４ ５ ４ ０ ０ ０
Ｉ 摘要 】 随着近年来我 国社会主义建设 的不断发展 以及 国民经济的增 长，我 国民用住宅建设也是如火如荼，但是 ，不可否认 ， 地震 、台风 、以及 雷电等 自然灾害的发 生还是 酿造 了一次又一次 的惨剧 。类似 于地 震、洪水这种 比较难 以预 测和控 制的 灾害我们 只能尽量的做好预 防工作；但是类似于雷电这种 灾害，通过 因地制 宜，采取适 当的建筑防雷设计还是能够起 到很好 的作用效果 的。 本文就建筑防雷设计 在民用住 宅上的应用进行详 细的探讨 ，希望给 民用住宅的防雷工作提供一些参考。 【 关键词 】 建筑 防雷设计 ；民用住 宅 ； 应用
中图分类号 ：Ｔ Ｕ Ｂ ５ ６ 文献标识号 ：Ａ 文章编号 ：２ ３ ０ ６ — １ ４ ９ ９（ ２ ０ １ ３ ）０ ６ — ０ １ ４ ２ — １
有 整 体 设 计 理 念 ， 既 保证 建 筑 本 身 的防 雷 特 性 ， 也 要将 民 用住 宅 日常 生
பைடு நூலகம்
１ ． 建筑防霄设计在 民用住宅上应用的必要性 我们都知道 ，雷 电是一种 比较普遍的 自然现象，所谓 的雷击其实就 是 大气 中 带有 大 量 电荷 的雷 云 对 地 面 强 烈 放 电的 结 果 。一 般 情 况 下 ，雷 击现 象可 以根据 电荷 的变化分成三个阶段：首先由导电引发放 电阶段 、 其 次 主 要 放 电 阶段 （ 亦 称 回击 阶 段 ） 、最 后 就 是 放 电 后 期 阶 段我 们 称 之
为余辉 阶段。其 中雷击灾害主要是 由于第二阶段造成的，主放 电阶段其 过 程 虽然 时 间极 短 ，但 是 放 电产 生 的 电流 却 十 分 巨 大 ，甚 至 可 以达 到 几 百上千 安培 ，期 间对于地面 的建筑、设备 以及人体 等会瞬间产生 巨大 的 破坏力，具有 十分严 重的危险性 ，且危害 巨大。因此，现 代建筑 防雷设 计 在 民 用住 宅 上 的应 用 具 有 十 分 重 要 的 意 义 。 ２ ． 建筑防臂设计在 民用住宅上的应用现状 经过相关 的资料显示和调查研究发现，当前的民用住 宅中的电气设 备都是在民用住 宅建设建筑完工验收之后， 住户根据个人喜好进 行选 择， 并通过设备生产厂商或者经销 商进行安装设置的 。并且，现在的民用住 宅建筑设计之初 就缺 乏相关专业设计人员 的参与，对于民用住宅设计当 中 的 防 雷 设计 缺 乏 设计 上 的工 艺 安 排 ，没 有 或 者 缺 少 建 筑 防 雷 设计 的预 埋点，这就导致住宅 中的相关 电气设备无法实现有效的防雷设计 连接 ， 为 人 们 日后 使 用 过程 的 生命 财 产 安 全 埋 下 了 巨大 的 安 全 隐 患 。 ３ ． 建筑防雷设计在民用住 宅上 的设计和组成 通常情况 下的建筑 防雷设计都是 由防雷接闪器、防雷引下线 以及防 雷接地体三个基本环 节构成 ，民用住宅 的防雷设计 自然也少不了这几个 重要环节 。防雷接闪器作为接受雷击 的主要环节 ，在雷击 的过程当中需 要 直 接 接 受 雷 击 电流 ， 根 据 防 雷有 关 规范 和 标 准 ，常 用 的防 雷 接 闪 器 主 要有：避雷针、避雷网 以及 避雷线等 ；引下线则是作为 电流的传导和引 导环节 ，主要负责将电流引流 到防雷接地体 ，一般都是设计在 民用建筑 的墙体上或者埋设在墙壁里；接地 体则是 负责将 防雷 引下线 引线上的 电 流散入地下 ，接地体一般是由接地线 、接地棒 以及接地网等组成。 ４ ． 建筑防臂设计在民用住宅上的应 用的设计措施 ４ １民用住 宅上防雷接闪器的设计 通 常 来 讲 ， 民 用 住 宅 建 筑 中 防 雷接 闪器 的设 计 只要 符 合 设 计 规 范 、 安装过程规范合理就 可以满足 民用住宅建筑本身对 于防雷设计 的要求 。 在 民用住宅建筑防雷设计中的防雷接闪器 设计方面 需要考虑 以下几个因 素 ：首先 ，接 闪器的设计需要根据不同住 宅建筑设计形式而采用不 同的 参考文献 ［ １ ］李雷 茹 ，仇 丽 风 ．浅 谈 建 筑 防 雷 设 计 在 民 用住 宅 上 的应 用 ［ Ｊ ］ ： 设计 方 式 ，并 且 需 要 有 专 业 的 防 雷 设 计 人 员 进 行 设 计测 试 ，避 免 和 住 宅 ２ ０ １ １ （ １ １ ） 建 筑的设计产生冲突 ，较高层 的民用住宅建筑要尽量采取避雷带 的埋设 科 技 创 新 导 报 ， 安装；其 次，考虑到 民用住宅建筑的成本原因，防雷接 闪器 的设计人员 ［ ２ ］张翠明 ，米燕涛 ，谢革英 ．石家庄市 民用普通住宅建筑防雷设 应 该尽量采用 民用住宅建筑本身的构建来设计接 闪器，既可以实现成本 计浅谈 ［ Ｊ ］ ： 石家庄职业技术学院学报 ， ２ ０ ０ ９ ， ２ １ 的控制也可 以达 到防雷设计 的要求 ，诸如利用民用建筑 自身的钢 架结构 ［ ３ ］李 和捷 ，谢 理东 ． 探讨 民用住 宅建筑 防雷 设计 ［ Ｊ ］ 广东科 作为接 闪器的设计等 ；最后 ，民用住宅建设 中相关防雷设计人员应该具 技 ， ２ ０ ０ ８（ ９ ）
大型海工液压打桩锤关键技术研究与应用
大型海工液压打桩锤关键技术研究与应用要说大型海工液压打桩锤这一技术，真的是个不得了的存在。
你要是没接触过，可能一时半会儿也没法想象得出来它有多重要。
咱们一般人眼里的打桩锤，不外乎就是把桩打进海底，像个巨大的锤子，一锤下去就能把桩钉进海底。
可是你知道吗？这个过程远远没有咱们想象的那么简单。
它可不是随随便便找个大锤砸下去那么简单。
海底情况复杂，潮水汹涌，风浪翻腾，若真能像玩儿游戏一样“轻松”就搞定，那可就不算是技术了。
液压打桩锤听起来挺高大上的，其实说白了，就是利用液压技术将巨大压力转化为动力，像给这“锤子”打了个“猛药”，使它能在瞬间释放出巨大的冲击力。
说到这里，你可能会好奇：这玩意儿咋就能在海里这么强悍地打桩？其实啊，关键就在这液压系统上。
液压技术能够精准控制打桩的力量和节奏，保证每一下都稳稳当当，不至于弄得一团糟。
想象一下，如果这力道不精准，桩打得不稳，偏了位置，那可真是得不偿失，搞不好影响整个工程的安全。
再说了，这么一台大型机器，哪里能像咱们平时的小玩具一样随便修修就能搞定的？海上的环境可不是温室花朵，海水咸得很，风大浪急，这些都会加速机器的磨损。
这么一台海工设备，是要在远离岸边的地方工作的，万一坏了，修起来可不是随便找个技师就能解决的。
所以，耐用性、可靠性，都是必须考虑的重点，别小看了这些看似不起眼的细节，搞不好就是拖慢了整个项目进度，甚至还可能带来一连串的问题。
试想一下，一个工程项目，涉及到的大量资金、工期，如果某个环节出了问题，恐怕不是一个小小的“打桩锤”能解决得了的。
现代的液压打桩锤可不止是传统的那种老式工具，现在可都是高科技的“神器”了。
你看，很多时候，这些设备不仅需要打桩，还得做到环保，减少噪音，避免对海洋环境造成影响。
光是打桩的时候，声浪和震动就够让你头晕目眩了，要是再加大它对海洋生物的影响，那可是得不偿失。
所以，现在的技术不仅要满足力道的需求，还得综合考虑环保要求，做到低噪音、低振动。
新型双频液压桩锤的工作原理及其数学描述
新型双频液压桩锤的工作原理及其数学描述新型双频液压桩锤是由一台液压泵提供动力，液压缸带动桩锤活塞杆上下行进；在其上封装有双层尼龙袋，双层尼龙袋内放入合适的凝胶，经机械复位自动释放到桩锤的活塞尾部；活塞杆灵活运动时，双层尼龙袋和凝胶受活塞杆的冲击而放出，使得桩锤增加了冲击力，便使桩子有效的加固在地底的遮盖施工、地基处理、吨桩施工等过程中，都可以用到此类新型双频液压桩锤。
新型双频液压桩锤主要是运用了动力学原理，使用了液压能量转换为机械能。
液压泵吸入液压油，液压油通过液压喷射头，压入液压缸背部，缸底朝上的活塞杆随着液压的推动而上行；活塞顶部挤压双层尼龙袋和凝胶，排出液压油后，活塞均匀的慢慢下行；由此可得到新型双频液压桩锤液压循环运行机理：吸入→ 压出→ 活塞杆上行→ 放出气囊和凝胶→ 活塞杆下行→ 吸出。
通过数学模型来分析新型双频液压桩锤的运行情况是有必要的，以下采用一维随机模型对其中给液压泵提供动力而能使得液压桩锤上下行运动的液压力损失和实际动力消耗进行描述。
设函数f(t)表示液压锤的瞬时液压力，则函数f(t)的实例如下:f(t)=P+A cos(φt+θ) (1)其中P表示恒定的压力值，A表示振幅，φ表示扰动的频率，θ为初相差。
再考虑液压源提供的液压力损失，假设液压源的液压力随时间t而变化，则液压力提供量可以写为：动力消耗主要由新型双频液压桩锤上下行运动时产生，用来表征损耗动力的函数可以如下写成：E(t)=c*(f(t)-P(t))^2 dt (3)其中c为系数，f(t)和P(t)分别表示液压桩锤的瞬时液压力和液压源所提供的液压力损失。
根据所述，新型双频液压桩锤的工作原理可用数学模型描述，由一台液压泵提供动力，液压缸压入液压喷射头，使活塞上行时挤压双层尼龙袋和凝胶，活塞随着液压的来源而有效的转换为机械能，最后再运用数学模型来描述液压力损失和动力消耗的情况。
房建施工中液压打桩锤的应用
房建施工中液压打桩锤的应用摘要：液压打桩锤，是目前房屋建筑施工过程中进行锤击预制桩制作的主要设备，并且在进入到二十一世纪之后被我国施工单位广泛的采用，液压打桩锤在自身的技术层面有着一定的先进性，并且本身更加环保，液压打桩锤的应用同样为锤击施工设备未来的发展提供了一个明显的参考。
笔者将会在本文的论述中对液压打桩锤的优点、打击力的控制、成本的比较以及液压锤对环保的要求等方面进行分析，然后以此为基础对液压打桩锤与其他打桩设备进行比较，充分的体现出液压打桩锤的优点，希望通过本文的论述能够相关的从业者提供一定的帮助与借鉴。
关键词：房建施工、液压打桩锤、应用分析前言：液压打桩锤在实际的应用过程中主要是适用于房屋建筑、信号塔、桥梁墩等基础建筑进行预桩柱的打入而使用的机械设备，并且伴随着现阶段液压打桩锤所使用的技术水平不断地提升，液压打桩锤也经历了多代的发展，现如今相关技术已经完全成熟，可以进入推广使用阶段。
液压打桩锤所带有的电子控制系统可以对输出功力进行调整，从而选择适合施工地区合适的打桩动力与模式，从而能够减少应力的峰值范围，能够有效地延长液压打桩锤的使用年限，就现阶段的房建施工的情况来看液压打桩锤是现阶段最理想的预制桩施工机械。
1.工程概况1.1荆州开发区三板桥和连心、季家台片区棚户区改造工程施工总承包（EPC)位于湖北省荆州市荆州开发区，红星北路以西，同心路以东，白水铺路以南，津乡大道以北。
1.2荆州开发区三板桥和连心、季家台片区棚户区改造工程施工总承包（EPC)共4248根预应力混凝土方桩,11088根高强度混凝土管桩（包括2816根支护桩,A 区1369根，B区1447根），其中A地块楼座共2092根预应力混凝土方桩，地库共3868根预应力高强度混凝土管桩，B地块楼座共2156根预应力混凝土方桩，地库共4404根预应力高强度混凝土管桩。
2.液压打桩锤的特点2.1液压打桩锤对地的耐力性有一定的要求一般情况而言，液压打桩锤的总重量可以达到90吨以上，正常打桩施工时采用步履桩架矩形长船底板支撑，其支撑面积约20m，根据以上两项数据可以对液压打桩机对地基表面耐力性的要求计算，就一般情况而言仅需要达到45Kpa。
液压打桩锤技术与应用浅析
液压打桩锤技术与应用浅析发布时间：2021-01-20T15:06:54.023Z 来源：《基层建设》2020年第26期作者：赵竞锋[导读] 摘要：液压打桩锤是一种预制桩施工机械，是发动机（或电动机）驱动油泵将稳定的高压油源输送到液压油缸，液压油缸将锤芯提升或举升到设定的高度后，锤芯下落产生冲击力打击桩体的设备。
中冶地勘岩土工程有限责任公司河北廊坊 065201摘要：液压打桩锤是一种预制桩施工机械，是发动机（或电动机）驱动油泵将稳定的高压油源输送到液压油缸，液压油缸将锤芯提升或举升到设定的高度后，锤芯下落产生冲击力打击桩体的设备。
随着工程建设规模的不断扩大，对桩基的承载能力要求越来越高，打入桩的长度与桩径越来越大。
然而传统的柴油锤由于受自身热效率及热平衡的制约无法进一步提高锤击能量（目前最大的柴油锤D250理论锤击能量约800kJ），已不能满足工程的需要。
另一方面随着环保要求日益严格，噪声大、污染高的传统柴油打桩锤逐渐被液压打桩锤替代。
关键词：液压打桩锤技术；应用引言液压冲击桩是桩的高效、环保和电磁混合，为当前桩的工业应用提供了卓越的动力特性和控制。
液压和锤击子系统配备了先进的控制系统和用户友好的接口，使发电厂和锤击螺钉能够得到准确的监控和良好的操作。
准确了解液压锤螺栓系统的组成和功能，可以大大提高液压锤失灵时的处理能力，提高设备的操作效率。
荷兰企业IHC生产的双功能液压警棍是一种常用应用，它使用S-280液压警棍锤来表示系统组件、典型故障分析和故障排除处理。
1液压打桩锤工作特点液压压力锤属于“临时”机构装置，而不是普通的驱动装置和提供“连续能量”的机械装置。
出于历史原因，液压锤螺栓的主要性能指标要么由锤质量表示，要么由力表示。
例如，YC-16为液压锤，锤体质量为16t；CG300是300kJ的液压锤。
IHCS1200、MenckMHU2400S是两种活液压锤，承载力分别为1200 KJK和2400 KJK.上述液压锤螺栓性能指标显示或表示在模型的锤形循环（锤形质量乘以理论上最大锤形力）中可以释放的液压锤形螺钉的最大强度。
机械行业标准JBT 13566-2018《建筑施工机械与设备 液压打桩锤》解析
CONSTRUCTION MACHINERY21机械行业标准J B/T 13566-2018《建筑施工机械与设备 液压打桩锤》于2018年8月发布，2019年5月实施。
该标准为首次发布，主编单位为浙江永安工程机械有限公司。
1 标准的范围该标准规定了液压打桩锤的术语和定义、基本参数、分类、型号和规格、技术要求、试验方法、检验规则、使用说明书、标志、包装、运输及贮存等。
该标准适用于液压打桩锤。
机械行业标准JB/T 13566-2018《建筑施工机械与设备 液压打桩锤》解析林 登（浙江永安工程机械有限公司，浙江 瑞安 325000）1. 起落架2. 锤体3. 油缸总成4. 导向块5. 连轴总成6. 锤芯7. 传感器8. 上桩帽9. 下桩帽 10. 锤垫 11. 缓冲垫 12. 液压动力站图1 液压打桩锤示例121011865743129标准，和我国的液压打桩锤进行对比分析，同时结合国内外多项工程施工中对标准中的各项参数、指标进行采集跟踪验证，对验证结果进行了全面详细的分析研究，最后确定了各项技术指标。
同时，对液压打桩锤产品各项技术指标进行了测试，证实了各项指标的确定合理准确，符合国内产品的实际使用情况。
特别是对打击频率、打击能量、噪音等关键指标及试验方法进行了反复验证。
4 结束语JB/T 13566-2018《建筑施工机械与设备 液压打桩锤》的制定，填补了国内液压打桩锤产品标准的空白，对液压打桩锤产品设计、生产、检验和使用等进行规范性的要求，为国家检测机构提供一个可行的检测依据，为液压打桩锤的推广应用提供有力的标准支撑。
本标准将促进液压打桩锤技术性能和安全可靠性的提高，有利于整个桩工机械行业健康快速发展，更好地满足市场和使用需要。
[关键词] 液压打桩锤；标准2 定义及分类JB/T 13566-2018《建筑施工机械与设备 液压打桩锤》中液压打桩锤定义为：“发动机（电动机）驱动油泵将稳定的高压油源输送到液压油缸，液压油缸将锤芯提升或举升到设定的高度后，锤芯下落产生冲击力打击桩体的设备”，示例见图1。
液压锤击桩施工原理
液压锤击桩施工原理液压锤是一种常用的桩工施工设备，它通过液压系统提供的高压油液，驱动锤体作往复运动，从而通过锤击的方式将桩体打入地下。
液压锤击桩施工具有高效、稳定和安全等优点，广泛应用于各类桩基工程中。
液压锤击桩的原理主要包括液压系统、撞击部件和控制系统三个方面。
液压系统是液压锤的核心部分。
液压系统由油泵、油箱、液压缸和控制阀组成。
油泵将液压油从油箱中吸入，并通过控制阀调节流量和压力。
液压油流经液压缸，推动液压锤的撞击部件运动。
液压系统能够提供高压、高流量的液压油，为液压锤提供足够的冲击力和动能。
撞击部件是液压锤的重要组成部分。
撞击部件通常由锤头、锤杆和导向套组成。
锤头是液压锤的撞击部分，其重量和形状根据不同的工程需要来设计。
锤杆连接锤头和液压缸，传递液压系统提供的动力。
导向套用于引导锤杆的运动轨迹，保证锤击的稳定性和准确性。
控制系统是液压锤击桩施工中的关键。
控制系统由控制阀、传感器和计算机组成。
控制阀用于控制液压油的流向和压力，实现液压锤的运动控制。
传感器用于监测液压锤的工作状态，包括锤击力、冲击次数和锤击深度等参数。
计算机通过对传感器数据的处理和分析，实时监控和调节液压锤的工作状态，提高施工的效率和质量。
在液压锤击桩施工中，首先将液压锤安装在起重设备上，然后将锤头对准待打入的桩体。
启动液压系统，液压油进入液压缸，推动锤头作往复运动。
锤头在撞击桩体的过程中产生巨大的冲击力，将桩体打入地下。
液压锤的冲击力和冲击次数可以通过控制阀和计算机进行调节和监控，以适应不同地质条件和桩体要求。
液压锤击桩施工具有以下几个优点：1. 高效性：液压锤具有较高的冲击频率和冲击能量，能够快速打入桩体，提高施工效率。
2. 稳定性：液压锤的冲击力稳定，能够保证桩体的质量和稳定性。
3. 安全性：液压锤操作简单，无需人工直接操作，减少了工作人员的劳动强度和安全风险。
4. 适应性：液压锤适用于各种地质条件和桩体类型，具有较强的适应性。

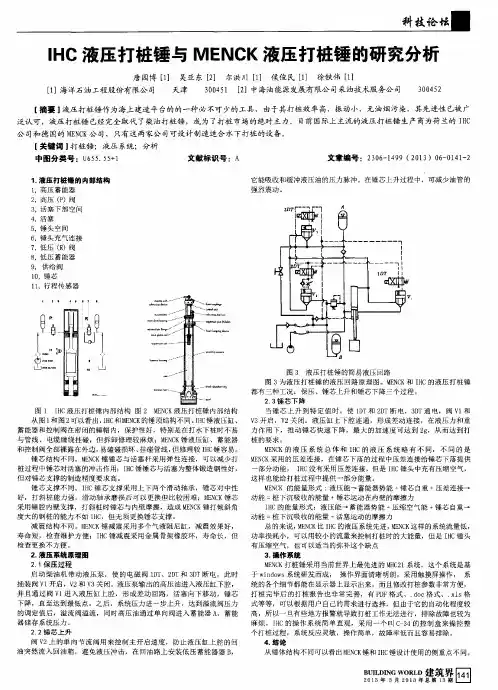

IHC液压打桩锤与MENCK液压打桩锤的研究分析

IHC液压打桩锤与MENCK液压打桩锤的研究分析摘要：液压打桩锤作为海上建造平台的的一种必不可少的工具，由于其打桩效率高，振动小，无油烟污染，其先进性已被广泛认可，液压打桩锤已经完全取代了柴油打桩锤，成为了打桩市场的绝对主力。
目前国际上主流的液压打桩锤生产商为荷兰的ihc公司和德国的menck公司，只有这两家公司可设计制造适合水下打桩的设备。
关键字：打桩锤；液压系统；分析中图分类号：u655.55+1 文献标识号：a 文章编号：2306-1499（2013）06-（页码）-页数从图1和图2可以看出，ihc和menck的锤顶结构不同。
ihc锤液压缸、蓄能器和控制阀在密闭的锤帽内，保护性好，特别是在打水下桩时不易与管线、电缆缠绕挂碰，但拆卸修理较麻烦；menck 锤液压缸、蓄能器和控制阀全部裸露在外边，易磕碰损坏、挂碰管线，但修理较ihc锤容易。
锤芯结构不同。
menck锤锤芯与活塞杆采用弹性连接，可以减少打桩过程中锤芯对活塞的冲击作用；ihc锤锤芯与活塞为整体锻造钢性好，但对锤芯支撑的制造精度要求高。
锤芯支撑不同。
ihc锤芯支撑采用上下两个滑动轴承，锤芯对中性好，打斜桩能力强，滑动轴承磨损后可以更换但比较困难；menck 锤芯采用锤腔内壁支撑，打斜桩时锤芯与内壁摩擦，造成menck锤打倾斜角度大的钢桩的能力不如ihc，但无须更换锤芯支撑。
减震结构不同。
menck锤减震采用多个气液阻尼缸，减震效果好，寿命短，检查维护方便；ihc锤减震采用金属骨架橡胶环，寿命长，但检查更换不方便。
2.液压系统原理图2.1保压过程启动柴油机带动液压泵，使的电磁阀1dt、2dt和3dt断电，此时插装阀v1开启，v2和v3关闭。
液压泵输出的高压油进入液压缸下腔，并且通过阀v1进入液压缸上腔，形成差动回路，活塞向下移动，锤芯下降，直至达到最低点。
之后，系统压力进一步上升，达到溢流阀压力的调定值后，溢流阀溢流，同时高压油通过单向阀进入蓄能器a，蓄能器储存系统压力。
