自饱和电抗器(MCR)型SVC
BKSMC系列磁控电抗器资料
相当于同容量变压器） 12. 变压器油：变压器油45号或25号。
1．高速响应控制系统 SVC静止无功补偿调节器
MCR控制柜
采用全数字化智能控制，功能强大，扩充性强，可大大减少调试、 维护及检修所需时间
1．产品概述
7. 电抗器主要尺寸数据
2. 适用范围
8.安装及运输注意事项
3. 工作原理及组成 9. 维护与保养
4. 主要技术参数
10. 产品资质和业绩
5. 产品结构技术特点 11. 产品工程案例
6. 产品型号说明
电力系统无功平衡对提高全网经济效益和改善供电质关重 要。 根据电力工业的现状和发展，新型无功补偿装置的 研制和应用是我电力系统所需要着重解决的重大关键技术 课题。目前，无功补偿的主要装置是电容器、电抗器和少 量的动态无功补偿装置；开关（断路器）投切电容器组的 调节方式是离散的，不能取得理想的补偿效果；开关投切 电容所造成的涌流和过电压对系统和设备本身都十分有害； 现有动态无功补偿装置，如相控电抗器（TCR型SVC）不 仅价格贵，而且占地面积大、结构复杂，维护量大等特点。
核心控制器系统采用基于DSP的全数字画控制器，动态响应速度快， 控制精度高，编程功能强。
控制方式多样，能够适应主变的各种运行方式。
具备极强的自诊断能力：既有静态自检，又有运行中的动态监测， 能及时对系统的各种突发时间做出准确的预警和保护。
装置保护采用微机保护，包括速断、过流、过压、欠压、不平衡保 护、谐波超限保护等。
三相原理图
无功补偿一般都是补偿容性电流，而容性无功都是 电容器提供的。但是电容器投上去后容量都是固定不变 的，电容器的容量调节比较困难，虽然可以分成若干组， 通过高压开关进行自动投切，但也只能分段调容量，而 且调节时间也很慢。磁控电抗器就是用来解决上述问题 的，我们可以按最大需要的电容器补偿量将电容器固定 投入电网，当不需要那么多电容器时不用把电容器切下 来，这时只需要并上一台磁控电抗器，调节电抗器的电 流，使电抗器电流抵消过补的那部分电容器的电流即可。
MCR、TCR、SVG比较

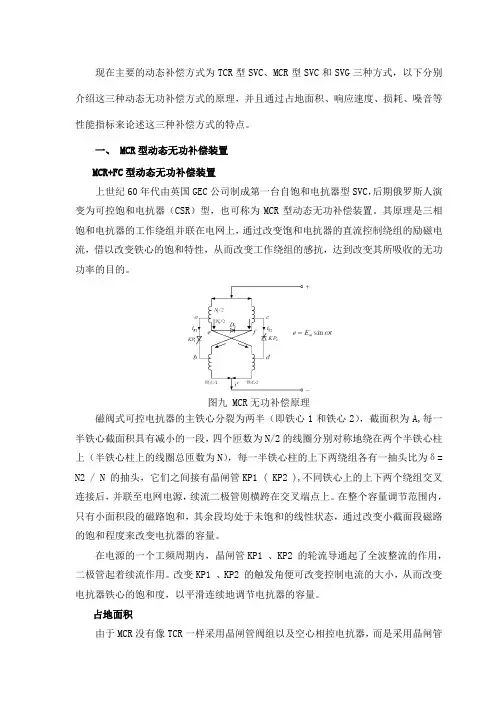

现在主要的动态补偿方式为TCR型SVC、MCR型SVC和SVG三种方式，以下分别介绍这三种动态无功补偿方式的原理，并且通过占地面积、响应速度、损耗、噪音等性能指标来论述这三种补偿方式的特点。
一、 MCR型动态无功补偿装置MCR+FC型动态无功补偿装置上世纪60年代由英国GEC公司制成第一台自饱和电抗器型SVC，后期俄罗斯人演变为可控饱和电抗器（CSR）型，也可称为MCR型动态无功补偿装置。
其原理是三相饱和电抗器的工作绕组并联在电网上，通过改变饱和电抗器的直流控制绕组的励磁电流，借以改变铁心的饱和特性，从而改变工作绕组的感抗，达到改变其所吸收的无功功率的目的。
图九 MCR无功补偿原理磁阀式可控电抗器的主铁心分裂为两半（即铁心1和铁心2），截面积为A,每一半铁心截面积具有减小的一段，四个匝数为N/2的线圈分别对称地绕在两个半铁心柱上（半铁心柱上的线圈总匝数为N），每一半铁心柱的上下两绕组各有一抽头比为δ= N2 / N 的抽头，它们之间接有晶闸管KP1 ( KP2 ),不同铁心上的上下两个绕组交叉连接后，并联至电网电源，续流二极管则横跨在交叉端点上。
在整个容量调节范围内，只有小面积段的磁路饱和，其余段均处于未饱和的线性状态，通过改变小截面段磁路的饱和程度来改变电抗器的容量。
在电源的一个工频周期内，晶闸管KP1 、KP2 的轮流导通起了全波整流的作用，二极管起着续流作用。
改变KP1 、KP2 的触发角便可改变控制电流的大小，从而改变电抗器铁心的饱和度，以平滑连续地调节电抗器的容量。
占地面积由于MCR没有像TCR一样采用晶闸管阀组以及空心相控电抗器，而是采用晶闸管控制部分饱和式电抗器，因此，比TCR面积要小。
响应速度MCR型SVC的响应速度一般在100 ~ 300ms之内。
可控式饱和电抗器铁芯内的磁通有惯性，从空载到额定的变化，一般在秒级以上。
虽然现在也可采取一些措施提高MCR型SVC的响应速度，但一般也很难低于150ms。
SVC类产品介绍
PDF 文件使用 "pdfFactory Pro" 试用版本创建
我公司SVC技术优势---完善的冷却方式
u 可提供水冷却、铝型材冷却、热管冷却三种类型的冷却方式，满足各种条件下的冷却需要。 u 有效的冷却是设备的安全、可靠运行的基本保障。 u 对于大容量、高电压的SVC系统，水冷却方式是最为安全、有效的冷却方式。
我公司SVC技术优势--- 与负载相应的系统设计
根据无功补偿量大小和负载谐波特性设计相应的主电路。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
我公司SVC技术优势--- 与负载相应的系统设计
电压等级：6kV、10kV、27.5kV、35kV 容量：1~100Mvar
2.5KHz
3.0KHz
3.5KHz
0A
按实物构建的SVC仿真模型
-500A 0s -I(C2) Time 500A *1.414 C2 50ms 100ms 150ms 200ms 250ms 300ms
250A
0A 0Hz -I(C2)
0.5KHz
1.0KHz
1 .5KHz Freq uency
PDF 文件使用 "pdfFactory Pro" 试用版本创建
SVC应用领域
TCR+FC型SVC主要应用于钢铁电弧炉、轧机、电气化铁道、煤矿、电力系 统、港口等负载功率波动较大的行业，特别在大容量补偿方面有显著优势。
轧机
电气化铁道
电弧炉
PDF 文件使用 "pdfFactory Pro" 试用版本创建
煤矿TCR,MCR,SVG介绍

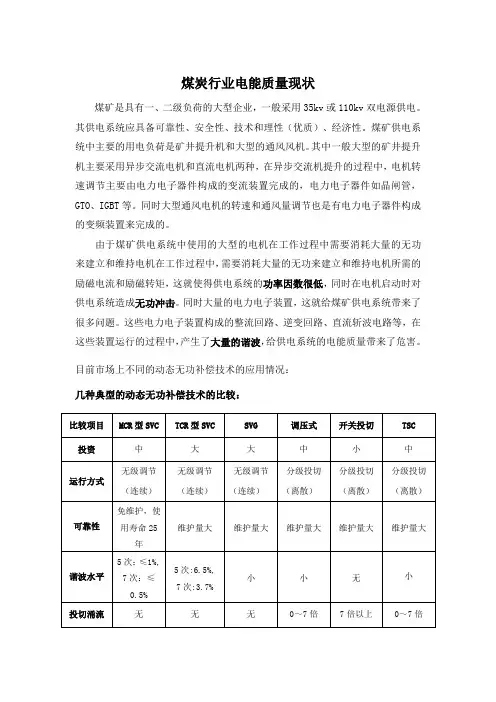

煤炭行业电能质量现状煤矿是具有一、二级负荷的大型企业，一般采用35kv或110kv双电源供电。
其供电系统应具备可靠性、安全性、技术和理性（优质）、经济性。
煤矿供电系统中主要的用电负荷是矿井提升机和大型的通风风机。
其中一般大型的矿井提升机主要采用异步交流电机和直流电机两种，在异步交流机提升的过程中，电机转速调节主要由电力电子器件构成的变流装置完成的，电力电子器件如晶闸管，GTO、IGBT等。
同时大型通风电机的转速和通风量调节也是有电力电子器件构成的变频装置来完成的。
由于煤矿供电系统中使用的大型的电机在工作过程中需要消耗大量的无功来建立和维持电机在工作过程中，需要消耗大量的无功来建立和维持电机所需的励磁电流和励磁转矩，这就使得供电系统的功率因数很低，同时在电机启动时对供电系统造成无功冲击。
同时大量的电力电子装置，这就给煤矿供电系统带来了很多问题。
这些电力电子装置构成的整流回路、逆变回路、直流斩波电路等，在这些装置运行的过程中，产生了大量的谐波，给供电系统的电能质量带来了危害。
目前市场上不同的动态无功补偿技术的应用情况：几种典型的动态无功补偿技术的比较：由于调压式、开关投切、TSC运行方式的离散性及技术的落后，已经逐渐被市场淘汰，下面主要介绍几种先进的动态无功补偿技术：一、TCR-SVC1、简介TCR式SVC一次系统主要由补偿（滤波）支路和TCR支路构成如图1所示。
补偿（滤波）支路主要由电力电容器、串联电抗器、放电线圈、避雷器、刀闸、电流互感器、断路器等主要一次元件组成在SVC系统中提供容性无功。
TCR支路主要由相控电抗器、穿墙套管、避雷器、晶闸管阀组、刀闸、断路器、电流互感器等主要一次元件组成。
晶闸管阀组可受控改变流过相控电抗器的电流，实现调节TCR容量的作用。
10kV TCR的电气原理图如图10所示。
图1 TCR式SVC主接线原理图晶闸管阀组作为TCR 的核心部件，其快速开断能力是实现快速动态调节无功的基础，在所有一次设备中，其结构也最为复杂，是TCR 核心技术之一。
svc资料
珠海万力达股票代码 002180磁阀式静止型高压动态无功补偿装置（MCR型SVC）※ 无功补偿兼谐波治理※ 最先进高压动态无功补偿技术，美国电科院推荐使用※ 可直挂超、特高压电网，运行稳定一、高压动态无功补偿装置（SVC）的功能：1、提高功率因数，减少线路无功电流带来的线损；2、同时抑制和滤除谐波，降低电压波动、闪变、畸变，稳定电压，增强系统阻尼，抑制汽轮机发电系统存在的次同步谐振，缓冲功率振荡；3、微电子控制系统，无需机械投切设施；高速响应、平滑、无级动态调节。
二、高压动态无功补偿装置（SVC）适用行业、场合：1、钢铁、冶金、石化行业：钢厂的轧钢机：大容量无功功率冲击，变化频繁快速，功率因素很低，会导致母线电压下降很厉害，严重导致跳闸，严重影响正常安全生产和其他用电设备的运转设施损坏。
万力达MCR型SVC可以完全解决以上问题，可以快速及时响应，提高功率因素到0.98以上。
炼钢厂的电弧炉、钢包精炼炉：都是采用电弧发热的原理，在进料时负载波动很大，导致电压不稳定， 功率因数低，谐波大。
万力达MCR型SVC可以快速响应、平滑动态及时补偿无功波动，并且可以设置2、3、4、5、6次谐波滤波通道，把谐波含量限制在国家标准规定范围内。
化工冶炼厂的电解炉、感应熔炉等设备：工作时对电网产生的严重无功冲击、电压波动、低功率因素、谐波污染、三相不平衡等不良影响。
万力达MCR型SVC加FC滤波电容可补偿和谐波滤波治理，使其满足国家标准。
稳定电压，提高功率因数。
2、电气化铁路：电气化铁路中的大容量牵引变电站，电气化列车运行通过时产生大容量的无功功 率冲击,由于电气化列车通过后负荷变小，这样车来车往，无功波动频繁，造成功率因数低和电压波动频繁，且伴随有谐波污染、三相负载不平衡等问题。
万力达MCR 型SVC加FC滤波电容可补偿无功和谐波滤波治理，使其满足国家标准。
稳定电压，提高功率因数。
3、风力发电场：由于风电场风力变化频繁的自然特点，导致风力发电机发电功率的波动很频繁。
MCR型SVC说明书
目录1、MSVC装置概述 (1)2、磁控电抗器（MCR） (2)3、补偿技术比较 (7)4、磁控电抗器结构 (9)5、设计参考资料 (10)附一、MSVC在水泥行业中的应用 (17)附二、MSVC在煤炭行业中的应用 (21)附三、MSVC在电气化铁路行业中的应用 (27)1.MSVC装置概述：目前，无功补偿的主要装置是电容器、电抗器和少量的动态无功补偿装置。
开关（断路器）投切电容器组的调节方式是离散的，不能取得理想的补偿效果。
开关投切电容所造成的涌流和过电压对系统和设备本身都十分有害。
现有静补装置如相控电抗器（TCR）型SVC不仅价格贵，而且占地面积大、结构复杂，不能推广。
杭州银湖电气设备有限公司自1998年开始研制新型磁控电抗器(MCR) 型SVC（简称MSVC），该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高、价格低廉、占地面积小等显著优点，是理想的动态无功补偿和电压调节设备。
MSVC装置由补偿（滤波）支路和磁控电抗器（简称MCR）并联支路组成，其中补偿（滤波）支路经隔离开关固定接于母线，通过调节磁控电抗器的输出容量（感性无功），实现无功的柔性补偿。
因与原各类补偿装置的主要区别在于磁控电抗器，故下面集中对磁控电抗器（MCR）作介绍。
图1 动态无功补偿装置（MSVC）一次系统图2．磁控电抗器（MCR）2.1.基本工作原理磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁心，改变铁心磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。
图2 单相磁控电抗器铁心、线圈示意图磁控电抗器采用小截面铁心和极限磁饱和技术，单相四柱铁心结构电抗器结构如图2所示，在中间套有线圈的两工作铁心柱上分布着多个小截面段，在电抗器的整个容量调节范围内，大截面段始终工作于未饱和线性区，仅有小截面段铁心磁路饱和，且饱和的程度很高。
图3为铁心理想磁化曲线示意图，曲线中间部分为未饱和线性区，左、右两边为极限饱和线性区。
BKSMC系列磁控电抗器
一、 产品概述
该磁控电抗器具有容量连续可调、可靠性高、 免维护、产生谐波小等一系列优点，可直接接入高压 电网，平滑调节系统无功、提高电压合格率、减少输 电损耗和提高系统稳定性。在电网中采用这种可控电 抗器，会极大改善我国电网的无功潮流和电压自动控 制能力，大幅度地提高电网的输电能力，对电网的安 全、稳定运行起到保障作用，同时还降低了投资，是 电网理想的动态无功补偿和电压调节装置。
14
磁控电抗器在补偿系统中的作用和原理
由于风电场风力变化频繁的自然特点，导致 风力发电机发电功率的波动很频繁。
目前应用较广泛的异步风力（含双馈型）发 电机，需要吸收一部分感性无功来建立磁场， 可以通过并联电容器来满足，但是普通投切型 固定容量补偿电容器不能满足风机随风力变化 的频繁无功波动的要求，有时电容器满足不了 的情况下，风机会向电网吸收无功功率，导致 上级电网功率因数降低，电压也会波动，为保 证风电场的电压稳定性，需要采用MCR对风电 场进行无功和电压优化控制，随着电网对风电 场接入的要求（电压，功率因数）越来越高， MCR在风电场的应用将会越来越广泛。
10
三．工作原理及组成
成套装置一般由FC电容滤波支路、MCR磁控电抗器及控 制装置组成。
11
FC电容滤波支路在基波下提 供容性无功功率-Qc，磁控电抗 器提供感性无功功率Qt，负荷 无功功率为Ql，则电网提供的无 功功率Q=Ql-Qc+Qt，由于Qt 的连续快速可调，通过磁控电抗 器的感性无功功率的快速跟随作 用，使电网提供的无功功率趋于 0或趋于一定值。
3
一、 产品概述
本系列磁控电抗器（MCR型SVC）主要用于6～ 35 kV电力系统中，根据自动控制器对电网系统的无 功功率取样，自动调节磁控电抗器的晶闸管控制角， 改变绕组直流电流大小控制铁芯饱和，实现电抗值连 续可调，从而高功率因数，降低网损，阻止电实现无 功快速补偿作用（系统响应时间100～300 ms）。磁 控电抗器有提网系统振荡，提高阻尼极限，提高输电 线传输能力；提高电网的电压稳定能力，限制系统的 工频电压升高及操作过电压，并达到稳定系统电压。
自饱和电抗器(MCR)型SVC
自饱和电抗器(MCR)
工作原理
磁阀式可控，进而改变 铁心的饱和度，达到 调节无功的目的。
1 接线简单 2 占地面积小
MCR接线图
MCR原理图
自饱和电抗器(MCR)的优缺点
优点
缺点 1 动态响应速度慢(200-300ms); 2 由于铁芯工作在磁饱和区 域,故损耗很大(3-4%); 3 运行噪音大,振动大;无功 控制范围小(0-85%); 4 不具备治理闪变及抑制电 压波动的能力； 5 不仅产生整流特征谐波还产生 变压器饱和谐波；
无功补偿SVG和SVC的区别
无功补偿SVG、SVC、MCR、TCR、TSC 区别TSC：晶闸管投切电容器，采用无源器件（电容器）进行无功补偿，分级补偿，不能实现连续可调。
TCR：晶闸管控制电抗器。
MCR:磁控电抗器，与TCR类似，需要和电容柜配合实现动态无功补偿，可实现连续可调。
SVC：静止无功补偿装置，采用无源器件进行无功补偿的技术总称，包括：TSC、TCR等，“静止”是与同步调相机对应，一般来说将使用晶闸管进行控制的补偿装置成为“SVC"。
SVG：静止无功发生器，采用电能变换技术实现的无功补偿。
SVG与其它的最大区别在于能主动发出无功电流，补偿负载无功电流。
而其它均为无源方式，依靠无源器件自身属性进行无功补偿。
SVG与两种类型SVC动态无功补偿装置比较表静止无功补偿器(SVC)与静止无功发生器(SVG)有什么异同？静止无功补偿器(SVC)该装宜产生无功和濾除谐波是靠其电容和电抗木身的性质产生的。
静止无功发生器(SVG)该装置产生无功和滤除谐波是発其内部电子开关频繁动作产生无功电流和与谐波电流相反的电流。
相关知识静止无功补偿湍又称SVC.传统无功补偿用断路器或接触器投切电容，SCV用可控硅等电子开关.没有机械运动部分.所以较静态无功补偿装迓。
通常的SVC组成部分为1 •固定电容器和固定电抗器组成的一个无功补偿加滤波支路该部分适、”1选择电抗器和电容器容虽.可滤除电网谐波.并补偿容性无功.将电网补偿到容性状态。
2•固定电抗器3.可控硅电子开关可控硅用來调节电抗器导通角.改变感性无功输出來抵消补偿滤波支路容性无功，并保持在感性较商功率因数。
动态无功补偿技术应用在电力系统中，如果无功储备不足将会导致电网电压水平降低，冲击性的无功功率负载还会使电压产生剧烈的波动，恶化电网的供电质量。
对于给立的有功分布，要想使无功潮流最小以减少系统的损耗，就要求对无功功率的流向与转移进行很好的控制。
随着电网的不断发展，对无功功率进行控制与补偿的重要性与曰俱增：①输电网络对运行效率的要求日益提高，为了有效利用输变电容疑，应对无功进行就地补偿：②电源（尤英水电）远离负荷中心，远距离的输电需要灵活调控无功以支撑解决稳泄性及电压控制问题：③配电网中存在大量的电感性负载，在运行中消耗大量无功，使得配电系统损耗大大增加：④直流输电系统要求在换流器的交流侧进行无功控制:⑤用户对于供电电能质量的要求日益提高。
SVC(TCR和MCR)与SVG
敞开式结构的VQC与MCR混合型动态平滑补偿装置对于无功负荷小范围波动频繁且对补偿精度要求较高的场合，可以使用VQC+MCR混合型动态无功补偿装置。
原理:VQC电容器组按小容量多分组减少投切冲击，作为有级差慢速粗调，MCR 的容量很小，只相当于极差容量，当无功、电压在小范围频繁波动时，MCR快速响应，精细调节无功输出，精确贴合无功负荷曲线，使系统功率因数恒定在0.95以上，大幅提高设备使用寿命和工作质量。
1、市场上常见的几种无功补偿模式的优缺点及适用场合市场上常见的无功补偿技术主要有：VQC、动态补偿、固定补偿。
固定补偿：曾因其结构简单，造价低的优点在早期的系统内变电站大量运用，适用于无功负荷稳定的场合，但由于其固有的缺点：容量调整需人工干预、易过补或欠补、无法隔离故障正逐步被VQC所替代。
动态补偿：SVG、SVC，其特点是响应迅速，主要用于电弧炉、轧钢设备、矿井提升机、电力机车牵引等特殊的冲击性负荷设备，以维持设备正常运行为目的。
设备造价极高，运行可靠性差，后期维护困难，运行成本高。
就节能降损投资回报率而言其效果远不如VQC和固定补偿。
VQC（电压无功综合控制）:在用户以节能降损、提高输变电设备的输送能力为目的的应用场合，VQC以其节能效果明显、跟踪补偿效果好、免维护、自动化程度高、造价合理等特点广泛应用于电力系统变电站、开闭所和其他工矿企业。
2、当前市场常规VQC存在的问题常规VQC产品作为无功补偿设备中二代产品，因其按需自动补偿，维护简单，成本适中的优点得到了广大客户的欢迎，但受当时经济技术条件的限制，使用中发现存在以下问题：2.1分组不细，投切冲击大传统的VQC因为受成本的限制一般分为2-4级，最多不会超过5级，电容级差大，投切电容器组对系统的冲击大，无法实现精细补偿。
2.2装置运行不可靠，故障率较高受当时经济技术条件的限制，VQC二代产品的结构设计和元件选型上存在安全隐患，造成运行不可靠，故障率较高。
MCR型SVC介绍
MCR 型SVC 介绍一、前言电弧炉、轧机、矿井提升机、电力机车、电焊机等大型设备的用电容量，在成倍甚至数十倍的增长。
这些大型设备的使用不仅耗电量大，还会对电网造成很大的无功冲击，形成电压闪变和产生谐波污染。
电力机车的单相运行还会引起三相网络的不对称和负序分量。
这些问题的产生，不但影响了设备自身的正常运行，它们还可以在电网中传播，进而干扰其他设备的正常使用甚至损坏；更为严重的是：谐波的产生会造成电力设备保护误动作、计量不准确、控制系统失灵和通讯系统干扰等后果，形成供电系统的重大安全隐患。
从图（1）b 相量图可以导出无功波动与电压波动的关系。
（1）b ）相量图a ）电源和负载等效电路U RU XY L =G L -jB L E 图（1） 电源系统和负载等效电路和相量图从图中可以看出，Zs 引起的电压降为：U∆I Zs U E U⨯=-=∆负载电流为：IUjQ P U B jU G U jB G U I L L L L -=-=-⨯=22)( 合并以上两式可得：X R S S S S S S U j U UQ R P X j U Q X P R U jQ P jX R U ∆+∆=-++=-+=∆)( 由于与的夹角很小，因此：EU UQ X R U U S S R +=∆≈∆ 在一般电网中，R S 要比X S 小的多，可以得出这样的结论：“电力系统网络中有功功率的波动一般对电网电压的影响较小，电网电压波动主要是由无功功率的波动引起的。
”()LL S S P P U tg X R U ⨯∆=⨯+=∆%10%2μϕ减少线路上传送的无功功率可以显著地减少电压降，提高用户端电压。
对于高压输电线路，线路电抗远大于线路电阻，这样无功流动对电压的影响很显著，甚至起决定性作用。
所以让高压输电线路少送无功对于提高下线用户电压相当有效。
因此，不论是负责供电网络的电力部门，还是使用电力的电力用户都迫切需要研究动态无功补偿技术及设备，使其不仅能对用电设备提供无功功率补偿，而且能够跟随快速变化的无功波动提供连续可调的无功补偿，从而减小由于无功波动对电网造成的电压闪变、谐波等有害影响。
MCR型SVC装置在电渣炉中的应用
ｉ ｔ ｉ ｎｔ ｎ ａ ｔ ｍ ｉ ｏ ｎ ｏ ｅ ｃ ｏｌ ｒａｅ ｏ ｃ ｉ ｃｅｇＩ ｎ＆Ｓｅｌ ｏ Ｌｄ，ｔｅ ｆｌ ｒ ｇ ｕｃｉ ． ｆ ｒ ｏ ｍｓｉ ｉ ｅｔ ｓ ｇ ｕｎ ｃ ｒ ｅｔｎＥ ｈｎ ｏ ｅｎｆ ｏ ｅｃ ｓ ｎ ｇｆ ｌ ｒ ａ ｆ ｐ ｊ ｒ ｔ ． ｔ． ｈ ｅＣ ｅｃｌ ｎｐ ｒｏｍａ ｃ ｈ ｅｉ 如ｌ ｓｉｅ ｅ ｏ ｐ ｒ ｏ ｐ ｗ ｒ ｕ ｌｙ ａ ｄａ ｓｌｔｌ ｅ ｘ ｅｌ ｔ ｅ ｒ ｎｅｏ ｅ ｖｃ ｉ ｌ ｔ ｔ ｄｂ ｔ ｍ ａｉ ｎｏ ｏ ｅ ａｉ ， ｎ ｂｏｕｅ ｍｅｔ ｅ ｆ ｆｔ ｄ ｅ ｓ ｙ ｅ ｆ ｉ ｙｈ ｃ ｓ ｆ ｑ ｔ ｙ ｔｅｐ ｗ ｒｓｐ ｌ ｅｕｒｍｅｔ ｏ ｌｃｒｓ ｇｆ ｒａｅ ｔ ｔｅｅｐ ｎｉｎｏ ｒｅ ｎ ｄａ ｃｍ ｎ ｈ ｏ ｅ ｕｐｙｒｑ ｉ ｅ ｎｓ ｆｅｅｔ ｌ ｕｎ ｃ．Ｗｉ ｈ ｘａ ｓｏ ｆｍａｋｔ ｄａ ｖｎ ｅ ｅ ｔ ｏａ ｈ ａ ｆ ｏ ｔ ｈ ｏｏｙ ｈｒ ｌｂ ｎｅｅ ｏｅ ｒｍｉｎ ｅｓ ｅｔ ｅ ｏ ＭＳ Ｃｄｖｃ． ｅ ｎ ｌｇ ，ｔｅｅ ｌ ｅａ ｖｒｍ ｒ ｏ ｓ ｇｐ ｒｐ ｃｉ ｆ Ｖ ｅｉｅ ｃ ｗｉ ｐ ｉ ｖ
船 电技 术 ｌ 控制技术
ＭＣ 型 Ｓ Ｒ ＶＣ装置在 电渣 炉 中的应用
沈 冰泉 李文华 张振
ｆ ． 汉钢 铁集 团鄂城 钢铁 有 限公司 ，湖 北鄂 州 ４ ６ ０ ； １武 ３ ０ ２ ２ ．中船船 舶重工 集 团公司第 七一 二研究 所 ，武汉 ４ ０ ６ ） ３ ０ ４ 摘 要 ： ＭＣ 型 Ｓ Ｒ ＶＣ装置兼 具动 态无 功补偿 与谐 波滤 除的功 能，在鄂钢 电渣 炉项 目中使 用 的 ＭＳ ＶＣ装置
为大型工业 电力用户改善 电能质量提供 了解决方 案 。ＭＣ 型 Ｓ 是 在 传 统 的饱 和 电抗 器 技 术 基 Ｒ ＶＣ 础上 ，经 由俄 罗斯科学家提 出，创造 性地 引进 了 “ 阀” 概 念 ，使铁 芯 只有 小部 分 截 面 饱 和 ，而 磁 的
TCR-SVC与MCR-SVC技术对比
基于TCR-SVC与基于MCR-SVC对风电场安全稳定经济运行影响的技术对比一、风电并网对电网安全稳定经济运行的影响1、迅速发展的风电截止2006年底，我国风电装机容量为2560MW，占0.43%。
2020年, 发改委确定目标是风电装机容量为30000MW。
风电场最大容量将达到百万千瓦级。
2、风电场的特点及对电网的影响风力发电的波动性风力发电输出是断断续续的。
风力发电的输出很难调度，需要附加备用容量，风电厂并网稳定性及备用容量影响电网的短路容量及暂态稳定性。
当风速变化风电场的突然接入或退出。
二、SVC对风机与暂态稳定性的影响没有安装SVC补偿的感应发电机，从短路故障开始，到切除故障，重合成功，风机终端母线电压崩溃，风机过速，风机解网甚至可能损坏风机。
安装了SVC补偿的感应发电机，SVC可以提供快速动态无功补偿，增加了功率输出，提高了风机在网时间，，风机终端母线电压稳定，不易发生风机过速想象。
SVC的响应时间越快，效果越好。
三、基于TCR-SVC与基于MCR-SVC的特征1、基于TCR-SVC：晶闸管控制的电抗器，可控电抗器加电容器。
也称相控电源。
响应时间快，小于10ms。
电抗器是空心绕组，电抗器自身损耗小于0.2%晶闸管串联，不易直挂在110kV及以上系统中，适用于35kv及以下的输配电系统中。
2、基于MCR-SVC：铁心电抗器的线圈中部抽头接晶闸管，晶闸管控制的电抗器，需要通过磁通变化改变电抗器容量，时间相对较慢，200ms以上。
MCR为铁心电抗器，且运行在饱和或局部饱和状态，损耗在4%左右，且噪音大，温升高。
低压侧控制铁芯饱和程度，晶闸管不串联。
可直接运行在500kV系统中代替固定高抗。
适用于超高压输电系统中。
四、基于TCR-SVC与基于MCR-SVC的特征比较表五、损耗计算作为改善电能质量的行之有效的办法，无功补偿设备被广泛使用。
但是无功补偿设备的有功消耗不容忽视。
本文以安装于35kV电压等级，容量为10Mvar的各种无功补偿设备为例，比较其有功损耗的大小。
MCR
磁阀式静止型高压动态无功补偿装置（MCR型SVC）产品概述磁阀式MCR型SVC是在老式的饱和电抗器技术基础上，由俄罗斯科学家提出，创造性地引进了“磁阀”概念，使铁芯只有小部分截面饱和，大部分可以不饱和。
解决了老式饱和电抗器铁芯全部过饱和带来的非线性而导致的谐波较大的问题，同时降低了整个装置体积、重量和噪音。
一改老式饱和电抗器给人以笨重、噪音大、谐波大的印象，具有了谐波小，响应快，耐高压、运行稳定、占地小，使用寿命长的优点。
使得磁阀式MCR型SVC在俄罗斯、乌克兰、美国、印度、中国及世界各地得到了快速的发展和各行业广泛的应用。
对提高电能质量，降低无功电流损耗，滤除系统谐波，稳定电网电压，提高电网运行安全可靠性有着优良的应用特性。
一、系统功能：1、提高功率因数，减少线路无功电流带来的线损；2、同时抑制和滤除谐波，降低电压波动、闪变、畸变，稳定电压，增强系统阻尼，抑制汽轮机发电系统存在的次同步谐振，缓冲功率振荡；3、微电子控制系统，无需机械投切设施；高速响应、平滑、无级动态调节。
二、应用场合：1、钢铁、冶金、石化行业2、电气化铁路3、风力发电场4、煤矿、船厂、港口大型提升机5、超、特高压长距离输电网络6、供电局电网的中高压变电站（66-220kV）三、MCR型SVC技术对比：磁阀式饱和电抗器无功补偿（MCR型SVC）与相控电抗器无功补偿（TCR型SVC）比较：四、技术特点：1、可靠性极高。
MCR型SVC最主要的特征就是SCR安装在低压回路而不直接安装在主回路中，SCR所需要承受的电压仅为主回路的1%左右，正因如此，MCR型SVC具有极高的可靠性。
2、较低的谐波含量，三相角接的系统的THD小于5%，符合国家规定的相关标准，如果采用多重化接法THD 可以降低到1.2%左右，甚至更低。
3、体积小，可控电抗器本体的体积仅为传统TCR的2/5左右。
4、非常适合于高压电网的直接挂网运行，大幅降低成本，减少占地面积。
无功补偿SVG,SVC,MCR,TCR,TSC的区别
无功补偿SVG 、SVC 、MCR 、TCR 、TSC 区别TSC TCR 型SVC MCR 型SVC SVG 吸收无功分级 连续连续 连续 响应时间20ms 20ms 100ms 10ms 运行范围容性 感性到容性 感性到容性 感性到容性 谐波 受系统谐波影响大，自身不产生谐波受系统谐波影响大，自身产生大量谐波 受系统谐波影响大，自身产生较大量谐波 受系统谐波影响小，可抑制系统谐波 受系统阻抗影响 大 大 大 无 损耗 小大 较大 小 分相调节能力 有限可以 不可 可以 噪声 较小较小 小 体积（同等容量） 大大 较大 小 TSC ：晶闸管投切电容器，采用无源器件（电容器）进行无功补偿，分级补偿，不能实现连续可调。
TCR ：晶闸管控制电抗器。
MCR:磁控电抗器，与TCR 类似，需要和电容柜配合实现动态无功补偿，可实现连续可调。
SVC ：静止无功补偿装置，采用无源器件进行无功补偿的技术总称，包括：TSC 、TCR 等，“静止”是与同步调相机对应，一般来说将使用晶闸管进行控制的补偿装置成为“SVC"。
SVG ：静止无功发生器，采用电能变换技术实现的无功补偿。
SVG 与其它的最大区别在于能主动发出无功电流，补偿负载无功电流。
而其它均为无源方式，依靠无源器件自身属性进行无功补偿。
静止无功补偿器(SVC) 与静止无功发生器(SVG)有什么异同?静止无功补偿器(SVC)该装置产生无功和滤除谐波是靠其电容和电抗本身的性质产生的。
静止无功发生器(SVG)该装置产生无功和滤除谐波是靠其内部电子开关频繁动作产生无功电流和与谐波电流相反的电流。
相关知识静止无功补偿器又称SVC，传统无功补偿用断路器或接触器投切电容，SCV用可控硅等电子开关，没有机械运动部分，所以较静态无功补偿装置。
通常的SVC组成部分为1.固定电容器和固定电抗器组成的一个无功补偿加滤波支路该部分适当选择电抗器和电容器容量，可滤除电网谐波，并补偿容性无功，将电网补偿到容性状态。
无功补偿SVG,SVC,MCR,TCR,TSC的区别概要
无功补偿SVG、SVC、MCR、TCR、TSC区别TSC TCR型SVC MCR型SVC SVG吸收无功分级连续连续连续响应时间20ms 20ms100ms 10ms运行范围容性感性到容性感性到容性感性到容性谐波受系统谐波影响大，自身不产生谐波受系统谐波影响大，自身产生大量谐波受系统谐波影响大，自身产生较大量谐波受系统谐波影响小，可抑制系统谐波受系统阻抗影响大大大无损耗小大较大小分相调节能力有限可以不可可以噪声较小较小小体积（同等容量）大大较大小TSC：晶闸管投切电容器，采用无源器件（电容器）进行无功补偿，分级补偿，不能实现连续可调。
TCR：晶闸管控制电抗器。
MCR:磁控电抗器，与TCR类似，需要和电容柜配合实现动态无功补偿，可实现连续可调。
SVC：静止无功补偿装置，采用无源器件进行无功补偿的技术总称，包括：TSC、TCR等，“静止”是与同步调相机对应，一般来说将使用晶闸管进行控制的补偿装置成为“SVC"。
SVG：静止无功发生器，采用电能变换技术实现的无功补偿。
SVG与其它的最大区别在于能主动发出无功电流，补偿负载无功电流。
而其它均为无源方式，依靠无源器件自身属性进行无功补偿。
静止无功补偿器(SVC) 与静止无功发生器(SVG)有什么异同?静止无功补偿器(SVC)该装置产生无功和滤除谐波是靠其电容和电抗本身的性质产生的。
静止无功发生器(SVG)该装置产生无功和滤除谐波是靠其内部电子开关频繁动作产生无功电流和与谐波电流相反的电流。
相关知识静止无功补偿器又称SVC，传统无功补偿用断路器或接触器投切电容，SCV用可控硅等电子开关，没有机械运动部分，所以较静态无功补偿装置。
通常的SVC组成部分为1.固定电容器和固定电抗器组成的一个无功补偿加滤波支路该部分适当选择电抗器和电容器容量，可滤除电网谐波，并补偿容性无功，将电网补偿到容性状态。
2.固定电抗器3.可控硅电子开关可控硅用来调节电抗器导通角，改变感性无功输出来抵消补偿滤波支路容性无功，并保持在感性较高功率因数。
10kV母线FC+MCR型SVC的补偿原理-电力设备
磁阀式可控电抗器在冶金企业中的应用北京埃贝特电力自动化技术有限公司李涛磁控电抗器（MCR）动态电压无功自动补偿装置是基于控制回路直流控制电流的激磁改变铁心的磁饱和度〔即工作点)，从而达到平滑调节无功输出的目的。
可控电抗器是在磁放大器的基础上发展起来的以及在电力电子技术和计算机控制技术以及现代电能质量理论发展起来。
该装置具有从容性无功至感性无功范围内连续可调、产生谐波小、技术复杂度低、高效可靠、易于安装维护、成本低等优点。
一．工作原理磁阀式可控电抗器是借助控制回路直流控制电流的激磁改变铁心的磁饱和度，从而达到平滑调节感抗的目的。
“磁阀”的概念是前苏联学者在1986年提出的，使可控电抗器的的理论向前发展了一大步。
磁阀式可控电抗器的铁心截面积具有减小的一段，在整个容量调节范围内，只有小面积的那一段饱和，其余段均处于未饱和线性状态，通过改变小截面段磁路的饱和程度来改变电抗器的容量，这就是“磁阀式”名称的由来。
可控电抗器基本的电路如图1-1。
由于可控硅接于控制绕组抽头之间，其上电压很小，当可控电抗器主绕组接至电源电压时, 在可控硅1T、2T两端感应出1% 左右电源电压的电压。
电源电压正半周触发导通可控硅1T，形成图1-2中左所示的等效电路，在回路中产生控制电流'k i和"k i；电源电压负半周期间触发导通可控硅2T，形成图1-2中右所示的等效电路，在回路中产生控制电流'k i和"k i，一个工频周期轮流导通1T和2T，产生的直流控制电流'k i和"k i，使电抗器工作铁心饱和，输出电流增加。
可电抗器输出电流大小取决于可控硅控制角α，α越小，产生的控制电流越强，从而电抗器工作铁心磁饱和度越高，输出电流越大。
因此，改变可控硅控制角，可平滑调节电抗器容量。
由上分析可知, 磁控电抗器具有自耦励磁功能,省去了单独的直流控制电源。
图1-1 可控电抗器基本的电路图1-2 可控硅导通等效电路磁控电抗器采用了自耦直流励磁和极限磁饱和工作方式，不仅使所产生的谐波大大减少，而且有功损耗低、响应速度较快。
FC+MCR型SVC动态无功补偿装置运行分析及应用发展
FC+MCR型SVC动态无功补偿装置运行分析及应用发展摘要：随着电力变电站电容器受投切受负荷变化，存在过补偿、欠补偿实际情况，母线电压波动，经济运行方式不易控制等问题。
本文介绍某供电公司冶金路110kV变电站安装MCR磁控电抗器，组成FC（传统固定容量无功补偿装置）+MCR型SVC动态无功补偿装置后无功电压控制的运行分析，并就磁控电抗器设备的应用发展提出建议。
关键词：电力系统；磁控电抗器；无功补偿；MCR1 前言变电站无功补偿的建设分为两类：一是规划初期即充分考虑负荷发展，一次性建设足量无功补偿设备；二是对已运行变电站不同电压等级实际负荷发展过程中补充无功补偿装置。
近几年，变电站无功建设多以固定容量补偿为主，补偿效果并不理想，特别是一些高耗能、高污染电力用户极易受国家政策、经济环境影响出现大幅度的负荷波动，不可避免出现过补偿、欠补偿现象，母线电压波动剧烈，无功补偿装置开关动作频繁，状态化评价不易，经济运行水平较低。
2 变电站FC+MCR型SVC装置运行分析变电站加装MCR磁控电抗器后，组成FC+MCR型SVC装置（一般简称MSVC）。
MSVC由固定电容器组和磁控电抗器并联而成，既可输出感性无功电流，又可输出容性无功电流。
MSVC在变电站负荷无功功率突变时，能够快速响应负荷无功变化，输出系统需要的无功补偿电流，以维持电网电压稳定。
由于MSVC输出无功平滑连续可调，输出电流无谐波，闭环控制迅速，可以有效解决系统无功功率过补或欠补的情况，有效提升母线供电质量。
同时因MSVC具有可靠性高、性价比优、占地小、操作维护简单、无功功率平滑输出、控制精度高以及抗电磁干扰能力强等特点，成为目前建设SVC静止无功功率补偿装置的重要选择。
冶金路110kV变电站2003年投运，10kVⅠ、Ⅱ段母线各带一组3000kvar 电容器，共计6000kvar，低压侧运行方式为并联。
2011年5月，冶金路变安装完成并调试投运一台3000kvar的MCR磁控电抗器，与电容器组一、电容器组二共同组成FC+MCR型SVC动态无功补偿装置，实现了自动平滑调节母线无功容量和母线电压功能。
