气体静压轴承专利技术综述
气体静压轴承工程设计方法
气体静压轴承工程设计方法全文共四篇示例，供读者参考第一篇示例：气体静压轴承是一种利用气体静压力支撑旋转件的轴承，其主要优点是能有效降低摩擦力，提高旋转部件的转动精度和稳定性。
在工业领域中，气体静压轴承被广泛应用于高速旋转设备的支撑系统中，如风力发电机、涡轮机、离心泵等。
本文将详细介绍气体静压轴承的设计方法，帮助读者了解如何正确设计和选择气体静压轴承，以保证设备的正常运行和性能表现。
一、气体静压轴承的工作原理气体静压轴承的工作原理主要是利用气体的压力来支撑旋转部件，形成与轴承座间的薄气膜。
当旋转部件开始运转时，气体在旋转部件和轴承座之间形成一定的气体动压力，使旋转部件悬浮在气膜上并保持稳定运转。
由于气体具有良好的可压缩性和弹性，因此气体静压轴承能够有效减小轴承与旋转部件间的接触面积，降低摩擦力和磨损，提高旋转精度和稳定性。
1. 轴承结构设计：气体静压轴承的结构设计主要包括轴承座、轴承座套、密封件、供气口等部件。
轴承座应具有足够的刚度和稳定性，能够有效支撑旋转部件并能够承受气体静压力的作用。
轴承座套的内表面应平整光滑，以确保形成均匀、稳定的气膜。
密封件应具有良好的密封性能，避免气体泄漏。
供气口应设在适当位置，以便于气体进入轴承座内，形成气膜支撑。
2. 气体供给系统设计：气体静压轴承的气体供给系统是保证轴承正常运行的关键。
气体供给系统应具有稳定的供气压力和流量，以满足轴承需要。
供气口的位置应设计在轴承座的适当位置，并根据轴承的尺寸和转速合理设置。
供气系统还应考虑到气体的过滤、干燥和净化等问题，以避免气体中的杂质对轴承的影响。
3. 材料选择和润滑设计：气体静压轴承的材料选择应考虑到轴承座和密封件的耐磨性、导热性和化学稳定性等特性。
通常采用金属材料如铜、铝或不锈钢来制造轴承座，密封件则采用聚四氟乙烯等高分子材料。
润滑设计应采用无油润滑方式，减小摩擦力和磨损，提高轴承的使用寿命。
4. 载荷和速度计算：在设计气体静压轴承时，需要准确计算轴承的承载能力和转速范围。
英国空气静压主轴___概述说明以及解释
英国空气静压主轴概述说明以及解释1. 引言1.1 概述英国空气静压主轴是一种先进的工业加工设备，被广泛应用于各个行业的高精度加工领域。
它采用了空气静压技术，以实现高速性能、稳定性和降低振动、噪音水平的目标。
本文将对英国空气静压主轴进行全面介绍和分析，并探讨其在工业制造领域的应用案例。
1.2 文章结构本文从引言开始，分为五个主要部分。
首先是英国空气静压主轴的定义和原理，包括概念和基本组成、应用原理以及设计中的关键要点解析。
接下来是该主轴的特点和优势，涵盖了高精度加工能力、高速性能和稳定性分析，以及降低振动和噪音水平的措施及效果分析。
第四部分将通过具体案例研究来说明英国空气静压主轴在汽车零部件加工、航空航天领域以及其他行业中的应用情况。
最后是结论部分，对英国空气静压主轴的发展前景、对工业制造的影响和推动作用，以及未来研究方向和改进点进行总结。
1.3 目的本文旨在全面了解英国空气静压主轴的定义和原理，并分析其特点和优势。
通过具体案例分析，展示其在工业领域中的应用情况，并探讨其对工业制造的影响和推动作用。
最后，为未来的研究方向和改进提供一些建议。
本文将通过详细论述各个方面内容，深入剖析英国空气静压主轴在工业制造中的重要性与潜力。
2. 英国空气静压主轴的定义和原理：2.1 英国空气静压主轴的概念和基本组成：英国空气静压主轴是一种先进的工业加工设备，用于机械加工过程中的高速旋转。
它采用了空气静压技术，利用气体介质在主轴内部形成薄膜层，并通过气体动压来支撑和稳定主轴运转。
英国空气静压主轴由以下几个基本组成部分构成：- 主轴本体：为整个设备提供承载和运动功能。
- 气体供应系统：提供所需的密封介质（通常为干净的压缩空气）以及调节和控制主轴内薄膜层的良好工作状态。
- 控制系统：负责监测、调节和控制主轴的运行参数，确保其正常稳定地工作。
2.2 空气静压技术在主轴中的应用原理：英国空气静压主轴利用了物体在高速旋转时与周围介质产生相对运动而形成动力学平衡的原理。
空气轴承的工作原理
空气轴承的工作原理空气轴承是一种常见的轴承类型，它利用气体的压力来支撑和减少摩擦，以实现轴与轴承之间的运动。
下面将详细介绍空气轴承的工作原理。
1. 原理概述空气轴承利用气体的润滑特性，通过将气体注入轴承间隙中，形成气膜，使轴与轴承之间实现间隙分离，从而减少了摩擦和磨损。
气体的压力和流动性质使得轴承能够在高速旋转时保持稳定运行，并具有较低的摩擦系数和较高的转速。
2. 工作原理空气轴承的工作原理可以分为两种类型：气体静压轴承和气体动压轴承。
2.1 气体静压轴承气体静压轴承是通过气体压力来支撑轴承和轴的负载。
当轴承开始旋转时，由于气体的压力作用，形成了一个气膜，并将轴承与轴之间分离。
气膜的厚度和稳定性取决于气体压力和轴承的几何形状。
当轴承负载增加时，气膜厚度会增加以支撑更大的负载。
2.2 气体动压轴承气体动压轴承是通过气体的流动来支撑轴承和轴的负载。
当轴开始旋转时，气体在轴承内形成一个气膜，并通过轴承的几何形状和气体流动的速度来支撑轴承和轴的负载。
气体动压轴承通常具有较高的刚度和较低的摩擦系数，适用于高速和高精度要求的应用。
3. 优点和应用空气轴承具有以下优点：- 无需润滑剂：由于使用气体作为润滑介质，无需额外的润滑剂，避免了润滑剂对环境的污染和维护成本。
- 高速运行：气体的流动性质使得空气轴承适用于高速旋转的应用，如高速主轴。
- 负载能力强：气体静压轴承和气体动压轴承都能够承受较大的轴向和径向负载。
- 高精度：空气轴承具有较低的摩擦和较高的刚度，适用于高精度工作。
空气轴承广泛应用于以下领域：- 机床：用于高速主轴、滚动导轨等部件，提高机床的加工精度和效率。
- 制造业：用于高速风扇、压缩机等设备，提高设备的运行稳定性和寿命。
- 航空航天：用于飞机发动机、航空仪器等关键部件，确保飞行安全和可靠性。
总结：空气轴承利用气体的润滑特性，通过气膜的形成实现轴与轴承之间的间隙分离，从而减少摩擦和磨损。
它具有无需润滑剂、高速运行、负载能力强和高精度等优点，广泛应用于机床、制造业和航空航天等领域。

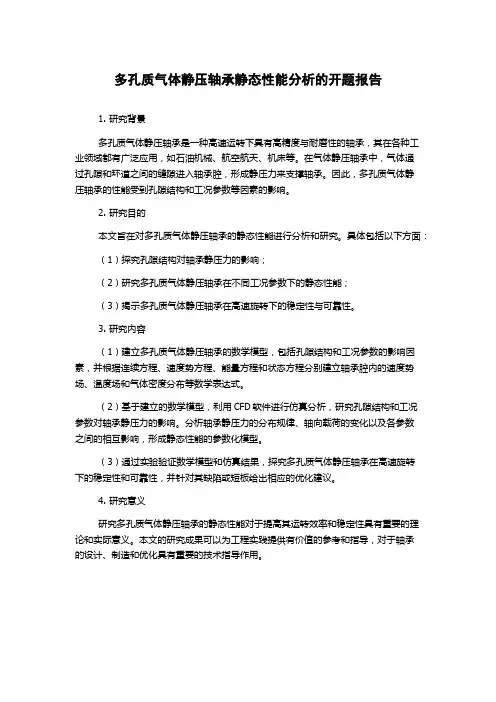

多孔质气体静压轴承静态性能分析的开题报告
多孔质气体静压轴承静态性能分析的开题报告
1. 研究背景
多孔质气体静压轴承是一种高速运转下具有高精度与耐磨性的轴承，其在各种工业领域都有广泛应用，如石油机械、航空航天、机床等。
在气体静压轴承中，气体通
过孔隙和环道之间的缝隙进入轴承腔，形成静压力来支撑轴承。
因此，多孔质气体静
压轴承的性能受到孔隙结构和工况参数等因素的影响。
2. 研究目的
本文旨在对多孔质气体静压轴承的静态性能进行分析和研究。
具体包括以下方面：
（1）探究孔隙结构对轴承静压力的影响；
（2）研究多孔质气体静压轴承在不同工况参数下的静态性能；
（3）揭示多孔质气体静压轴承在高速旋转下的稳定性与可靠性。
3. 研究内容
（1）建立多孔质气体静压轴承的数学模型，包括孔隙结构和工况参数的影响因素，并根据连续方程、速度势方程、能量方程和状态方程分别建立轴承腔内的速度势场、温度场和气体密度分布等数学表达式。
（2）基于建立的数学模型，利用CFD软件进行仿真分析，研究孔隙结构和工况参数对轴承静压力的影响。
分析轴承静压力的分布规律、轴向载荷的变化以及各参数
之间的相互影响，形成静态性能的参数化模型。
（3）通过实验验证数学模型和仿真结果，探究多孔质气体静压轴承在高速旋转
下的稳定性和可靠性，并针对其缺陷或短板给出相应的优化建议。
4. 研究意义
研究多孔质气体静压轴承的静态性能对于提高其运转效率和稳定性具有重要的理论和实际意义。
本文的研究成果可以为工程实践提供有价值的参考和指导，对于轴承
的设计、制造和优化具有重要的技术指导作用。

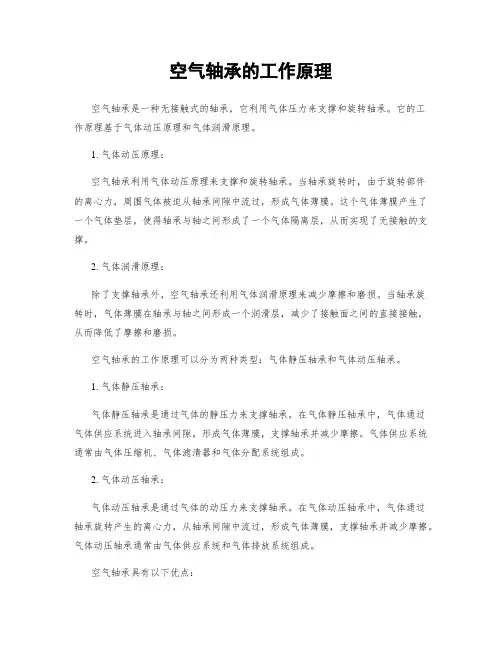

空气轴承的工作原理
空气轴承的工作原理空气轴承是一种无接触式的轴承，它利用气体压力来支撑和旋转轴承。
它的工作原理基于气体动压原理和气体润滑原理。
1. 气体动压原理：空气轴承利用气体动压原理来支撑和旋转轴承。
当轴承旋转时，由于旋转部件的离心力，周围气体被迫从轴承间隙中流过，形成气体薄膜。
这个气体薄膜产生了一个气体垫层，使得轴承与轴之间形成了一个气体隔离层，从而实现了无接触的支撑。
2. 气体润滑原理：除了支撑轴承外，空气轴承还利用气体润滑原理来减少摩擦和磨损。
当轴承旋转时，气体薄膜在轴承与轴之间形成一个润滑层，减少了接触面之间的直接接触，从而降低了摩擦和磨损。
空气轴承的工作原理可以分为两种类型：气体静压轴承和气体动压轴承。
1. 气体静压轴承：气体静压轴承是通过气体的静压力来支撑轴承。
在气体静压轴承中，气体通过气体供应系统进入轴承间隙，形成气体薄膜，支撑轴承并减少摩擦。
气体供应系统通常由气体压缩机、气体滤清器和气体分配系统组成。
2. 气体动压轴承：气体动压轴承是通过气体的动压力来支撑轴承。
在气体动压轴承中，气体通过轴承旋转产生的离心力，从轴承间隙中流过，形成气体薄膜，支撑轴承并减少摩擦。
气体动压轴承通常由气体供应系统和气体排放系统组成。
空气轴承具有以下优点：1. 无接触：由于采用了气体支撑和润滑，轴承与轴之间没有直接接触，减少了摩擦和磨损，延长了轴承的使用寿命。
2. 高速运转：由于气体薄膜的支撑和润滑特性，空气轴承可以实现高速旋转，适用于高速机械设备。
3. 低噪音：由于无接触和气体的吸收特性，空气轴承的噪音水平较低，可以提供更安静的工作环境。
4. 无污染：由于无需使用润滑油或润滑脂，空气轴承不会产生润滑油或润滑脂的污染问题，适用于对环境要求较高的场合。
5. 节能：由于减少了摩擦和磨损，空气轴承可以降低能量消耗，提高机械设备的效率。
空气轴承在许多工业领域中得到广泛应用，例如高速电机、风力发电机组、精密仪器等。
它们可以提供可靠的支撑和润滑，使机械设备具有更长的使用寿命和更高的运行效率。
气体静压轴承结构
气体静压轴承结构
气体静压轴承是一种利用气体静压作用力而实现支撑和旋转的轴承结构。
它主要由轴承壳体、阻尼器、分隔气室和调节控制系统等组成。
1. 轴承壳体：气体静压轴承的主要部分是一个轴承壳体，其内部设有气体导流槽和通气孔，用于控制和调节气体压力和流动方向。
2. 阻尼器：阻尼器是由摩擦材料制成的圆环，安装在轴承壳体的两端。
它能够在转子旋转时产生摩擦力，通过阻尼效应消耗能量，从而提高轴承的稳定性和减小振动。
3. 分隔气室：轴承壳体内部分隔成若干个气室，气室之间通过导流槽和通气孔连接。
这些气室用于储存和调节气体，以提供静压力支撑和旋转力。
4. 调节控制系统：气体静压轴承的调节控制系统用于实时监测轴承的状态，调节和控制气体压力、流量和温度等参数，以满足不同工作条件下的要求，确保轴承的稳定性和可靠性。
气体静压轴承结构的优点包括高转速、低摩擦、低噪音、长寿命和自润滑等特点。
它在各种高速旋转设备中广泛应用，如风力发电机组、航空发动机、切削机床等。
小孔节流气体静压轴承气锤振动现象的实验研究
润滑与密封
Ｌ ＵＢＲＩ ＣＡＴ１ ０Ｎ ＥＮＧＩ ＮＥＥＲＩ ＮＧ
Ｊ ｕ ｌ ｙ ２ ０ １ ３
Ｖｏ １ ． ３ ８ Ｎｏ ． ７
第３ ８卷 第 ７期
ＤＯ Ｉ ：１ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． ０ ２ ５ ４— ０ １ ５ ０ ． ２ ０ １ ３ ． ０ ７ ． ０ １ ４
小 孔 节流 气 体 静 压 轴 承 气 锤 振 动 现 象 的 实验 研 究
孔中科 陶继 忠 吉 方 夏 欢 （ 中国工程物理研 究院机械制造工艺研究所 四川绵阳 ６ ２ １ ９ ０ ０ ）
摘要：提出气体静压轴承气膜 间隙内部存在压力波动 的假设 ，并通过物理实验进行验证。实验结果表明 ：气 膜间 隙内部压力分布不均匀 ，导致 内部存在冗余气体 ，流场的流动特性受到干扰 ；当系统受到某种扰动时，气膜间隙内部压 力产生波动 ，形成流固耦合 ，引发系统发生共振 ，导致气锤振动现象 的产生；随着供气压力的提高 ，系统产生气锤振动 现象的倾 向性增大 ；一定气膜间隙范围内，随着气膜间隙的减小 ，发生气锤振动现象 的阈值降低。 关键词 ： 气体静压轴承；压力波动 ；气锤振动
中图 分 类号 ：Ｔ Ｈ１ ３ ３ ． ３ 文 献标 识 码 ：Ａ 文章 编 号 ：０ ２ ５ ４— ０ １ ５ ０（ ２ ０ １ ３ ）７— ０ ６ ６— ５
Ｅｘ ｐ ｅ ｒ ｉ ｍｅ ｎ ｔ ａ ｌ Ｓ ｔ ｕ ｄｙ ｏ ｎ Ｐｎｅ ｕ ｍａ ｔ ｉ ｃ Ｈａ ｍｍ ｅ ｒ ｏ ｆ
ｗｈ ｉ ｃ ｈ ｃ ａ ｕ ｓ ｅ ｓ ｔ ｈ ｅ ｐ ｎ ｅ ｕ ｍａ ｔ ｉ ｃ ｈ ａ ｍｍｅ ｒ ．Ｔ ｈ ｅ ｓ ｙ ｓ ｔ ｅ ｍ ｈ ａ ｓ ａ ｔ ｅ ｎ ｄ ｅ ｎ ｃ ｙ ｔ ｏ ｐ ｎ ｅ ｕ ｍａ ｔ ｉ ｃ ｈ ａ ｍｍｅ ｒ ｗｉ ｔ ｈ ｔ ｈ ｅ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｏ ｆ ｓ ｕ ｐ ｐ ｌ ｙ
空气轴承的工作原理
空气轴承的工作原理空气轴承是一种利用气体的压力来支撑和旋转轴的轴承，主要包括气体润滑空气轴承和气体静压轴承两种类型。
两种类型的工作原理略有不同。
1.气体润滑空气轴承的工作原理：气体润滑空气轴承是利用气体的润滑性能来减小摩擦和磨损，达到支撑和旋转轴的目的。
其工作原理如下：（1）进气通道：气体通过进气通道进入轴承的中心孔道。
（2）气膜形成：当气体从进气通道进入轴承后，受到轴的旋转和压力的作用，气体可在轴承内形成气膜。
（3）气膜支撑：形成的气膜可提供轴承的支撑力，使轴能自由旋转。
（4）润滑性能：气膜的形成减小了轴与轴承之间的摩擦和磨损，起到了良好的润滑作用。
由于气体润滑空气轴承主要依靠气体的压力来支撑和旋转轴，故其特点如下：（1）无需使用润滑剂，避免了润滑剂的污染问题；（2）能承受高速旋转，具有很好的稳定性；（3）降低了轴与轴承的摩擦和磨损，延长了轴承寿命；（4）因无需使用润滑剂，故适用于高温环境，减小了热膨胀对轴承性能的影响。
2.气体静压轴承的工作原理：气体静压轴承是利用气体的压力来支撑和旋转轴。
其工作原理如下：（1）供气装置：轴承内设置一个供气装置，向轴承提供气体压力。
（2）气膜形成：通过供气装置，气体进入轴承内部，形成气膜。
（3）气膜压力：气膜受到气体的压力作用，形成一定的气体静压，产生支撑力以支撑轴的旋转。
（4）磨擦降低：由于气膜的存在，摩擦系数被大幅降低，从而减小磨损。
气体静压轴承的特点如下：（1）较高的定位精度：气体静压轴承能够提供较高的支撑力，保证了轴的稳定性和定位精度。
（2）较低的摩擦：气体静压轴承能够减小轴承与轴间的摩擦力，从而减小能量损耗和磨损。
（3）适用范围广：气体静压轴承广泛应用于各种高速旋转设备，如风力发电机、离心机、空压机等，适用于对摩擦、磨损和噪音要求较高的场合。
总结：气体轴承（包括气体润滑轴承和气体静压轴承）利用气体的特性来支撑和旋转轴，通过气膜的形成来减小摩擦和磨损。
空气主轴气体轴承国内外研究综述
空气主轴气体轴承国内外研究综述由于液体滑动轴承和滚动轴承的局限性，已经不能满足诸如半导体制造，超精密加工，以及高速机械等领域的应用要求。
气体轴承采用气体作为润滑介质，有着传统的滚动轴承和滑动轴承所无法比拟的优点。
滚动轴承、液体滑动轴承和气体轴承的性能比较如表1-1[2]。
表1-1滚动轴承、液体滑动轴承和气体轴承的性能比较滚动轴承液体动压轴承液体静压轴承空气静压轴承高转速★高耐久性★高承载能力★高精度★高刚度★高阻尼★润滑简易程度★低摩擦性★经济性★★非常好★好★一般★不好与传统的滚动轴承和滑动轴承相比，气体润滑具有如下的优点[3]:1.摩擦系数和摩擦力矩很小。
气体的摩擦系数约为普通润滑油的1/1000，适宜高速工作。
2.气体轴承可以在最清洁的状态下工作。
气体可经过过滤、干燥而净化，不污染环境，不腐蚀元器件，适合需要超净的设备。
3.具有冷态工作的特点。
气体润滑剂摩擦损耗很小，产生的热量很小，并且热量还会被流动的气体带走，因此，气体轴承的温升很小。
4.运动精度高。
充满润滑间隙的气体是可压缩流体，它比油更有柔性，使之能够在间隙内平滑的运转。
由于气膜的均化效应，可以使气体轴承达到很高的旋转精度。
5.寿命长。
处于悬浮状态的运转表面，磨损很小，可以达到很长的寿命。
6.可以在很宽的温度范围和恶劣环境中工作。
7.能够保持狭小的间隙。
气体润滑间隙比油润滑间隙小得多，可以以非常小的间隙做无接触的相对运行。
由于气体轴承的上述优点，在超精密加工和超精密检测领域，气体润滑技术以其巨大的优势得到了广泛的应用[4]。
随着硅片加工技术的发展，半导体硅片加工对机床精度提出了非常苛刻的要求，并且由于硅片在机械加工过程中不能被污染，因此，硅片超精密磨床的主轴都采用精密空气轴承支撑，采用内置的电机驱动。
硅片超精密磨削对超精密磨削机床的主轴性能，尤其是对空气轴承的性能提出了非常高的要求。
硅片超精密磨削机床空气电主轴的运动精度高，是集精密空气轴承，电机等系统于一体的机电一体化产品。
一种可回收废气的空气静压轴承及设计方法
引 出 、 回收 。 技 术 优 势
１ ．首次提 出在空气静 压轴承 内设置封 闭的零压槽 环路 ，
将不同的独立零压槽环路 通过排气管道或排气孔与外部排气管
连接 ，对废气进行有 目的的引导 ，使它与测量环境分离 ，不直
接排到测量环境中去 ，从而消除了因废气 的排放所产生的气体 扰动对测量环境 的影 响，显著提高了测量 系统的测量精度 。
一
种 可回收废气 的空气静压轴承及设计方法
作 面上还设有零压槽 ，它通过排气孔与外界直接相连，作为润 滑剂的气体就通过零压槽 内的排气孔直接排出轴承 ，也有－ｄ ＇ 部分通过主轴 与轴承套之间的间隙直接排到外界 。 在现有 的空气静压轴承的工作过程中 ，高压区通过零压槽 和排气孔 直接与轴承外部环境相连 ，所有高压气体作为润滑剂 工作 完毕后都 被直接排到腔体外 ，而废气 的不断产生 、流 动 ， 使 轴承周 围的环 境在轴 承工作过程 中一直处 于急剧变化 的状
２ ．优化 了空气静压轴承 的结构 ，省去 了大部分的排气孔 。 ３ ．由于轴 承套上没有直接与外界环境相连 的排气孔 ，有 效地防止 了灰尘从排气孔进入轴承 。固
地 址 ：（０ ０ １北京市海淀区中关村南大街 ５号 １０ ８ ）
联 系人 ：赵 维谦
６口 企业 技０发展 ２１． ００ ７ ０
可 以在轴承套 内设 置 ２个或多个封闭的零压槽环路和 １ 个或多
个高压区 ，每个 高压 区两侧都有零 压槽环路分布 ，多个零压槽
环路收集所有废气 ，轴承套两端的零压槽环路还将位于二者之
问的多个高压 区与外部环境隔离。零压槽环路之 间既可以通过 排气管道互相连接 ，通过与排气管道相连的外部排气管将废气
空气静压轴承工作原理
空气静压气浮轴承工作原理气体静压轴承是滑动轴承形式当中的一种，其结构和工作原理与液体滑动轴承类似，不同的是采用气体(多为空气)作为润滑介质。
当外部压缩气体通过节流器进入轴承间隙，就会在间隙中形成一层具有一定承载和刚度的润滑气膜，依靠该气膜的润滑支承作用将轴浮起在轴承中。
对于气体静压轴承，采用外压供气是其基本工作方式，节流器是其结构的关键，而主轴工作时因自重和载荷出现的偏心则建立起轴承相应的承载和刚度加工中心机制。
以径向供气的静压气浮轴承为例，径向孔式静压气体轴的气流通道主要由节流孔和轴承径向间隙两部分组成，节流孔是使外部加压气体进入轴承间隙前，产生节流效果、并使之形成具有一定承载能力及刚度的稳定润滑气膜的一种装置。
而轴承径向间隙则是通过改变径向间隙，调整对气流的阻抗以达到改变空气流量，进而影响上游来流条件，改变节流孔出口压力Pr，在轴承腔内建立起新的平衡。
两者的宏观表现均是对流体产生阻抗，使来流压力不断降低，因此，有类似电学欧姆定律的规律。
将图4-1的气浮轴承模型类比图4-2的电阻模型。
压缩空气以供气压力只:由供气通道经节流小孔进入气腔，通过气膜流出，当通道横截面积减小时，气流速度加快，剪切速率会增加，由于气体的粘性，气体的内摩擦会消耗其动能，经过节流小孔后气体压力值减小，即气腔中压力Pr，小于供气压力凡。
同理由于气膜厚度很小，空气在气膜中流动时的剪切速率很大，所以气体由气腔流经气膜时，压力会有再次损失，即环境压力Po低于气腔压力Pr。
我们将节流小孔和气膜这些小截面通道对气流的阻碍作用称为阻抗，将节流小孔的阻抗记为Rg，记气膜的阻抗为Rh。
那么，空气流动的过程与电流流经两个串联的电阻非常相似，其中，气流对应于电流，阻抗对应于电阻，气体压力对应于电压。
未通压缩空气前，由于滑动件的自重与载荷的作用:支承件与滑动件相互贴合:气膜厚度h为零。
此时气膜的阻抗Rh趋于无穷大，气腔压力只，趋近于供气压力Ps;当供气压力与气腔面积之乘积值超过载荷F时，滑动件浮起，气膜形成，气腔压力只，低于供气压力凡滑动件在气膜压力的支承下达到平衡。
空气静压轴承的工作原理
空气静压轴承的工作原理
以空气静压轴承的工作原理为标题，我们来详细介绍一下这种轴承的工作原理。
空气静压轴承是一种利用气体静压力支撑转子的轴承，它通过气体的压力来实现转子的悬浮和支撑，从而减小了机械零件间的摩擦和磨损。
下面我们将从轴承的结构、工作原理和应用等方面展开叙述。
一、轴承的结构：
空气静压轴承主要由两个主要部分组成，一个是定子，一个是转子。
定子是由轴承座和静压腔组成的，而转子则是由轴和承载部件组成的。
静压腔是通过气体供应装置和气体排出装置与外界相连，通过控制气体的压力和流量来实现轴承的悬浮和支撑。
二、工作原理：
空气静压轴承的工作原理可简单概括为气体静压力支撑转子的悬浮和支撑。
当轴承运转时，气体供应装置会将气体引入静压腔，形成一定的气体压力。
这个气体压力会在轴承座和轴之间形成一个气膜，使得轴承在气体的静压力作用下悬浮起来，从而实现对转子的支撑。
这个气膜的厚度和气体压力的大小，会根据轴承的设计和工作要求进行调节和控制。
三、应用：
空气静压轴承广泛应用于需要高速、高精度和高稳定性的机械设备
中，如风力发电机组、涡轮机组、压缩机等。
由于空气静压轴承具有无需润滑、无磨损、低摩擦、低噪音等优点，相对于传统的滚动轴承，在特定的应用领域具有更高的性能和可靠性。
总结：
空气静压轴承通过气体的压力来支撑转子，减小了机械零件间的摩擦和磨损，提高了机械设备的性能和可靠性。
它的工作原理简单明了，结构紧凑，应用广泛。
在未来的发展中，空气静压轴承有着更广阔的应用前景，可以为各行各业的机械设备提供更好的支撑和保障。
气体静压轴承设计与优化研究
气体静压轴承设计与优化研究气体静压轴承是一种常见的轴承类型，其优势在于不需要润滑剂和运行时几乎没有摩擦损耗。
然而，其设计和优化是一个复杂的过程，涉及到许多关键参数的选择和调整。
本文将讨论气体静压轴承的设计与优化研究。
首先，气体静压轴承的设计需要考虑到轴承的稳定性和刚度。
轴承的稳定性是指在运行时是否能够保持稳定的工作状态，而刚度则影响轴承在承受外力时的变形情况。
为了提高轴承的稳定性和刚度，设计中需要确定轴承的几何形状和材料。
通常情况下，轴承的径向间隙越小，轴承的刚度越大，但径向间隙过小也会增加摩擦力，影响轴承的工作效率。
其次，气体静压轴承的优化研究主要集中在提高轴承的负载能力和降低摩擦损失。
轴承的负载能力是指轴承能够承受的最大外力，对于一些重负载的应用场景，提高轴承的负载能力至关重要。
而减小摩擦损失可以提高轴承的工作效率和寿命。
为了提高轴承的负载能力，研究者通常采用增加轴承的长度和直径，以及设计更加复杂的结构，如多级叶片结构。
而降低摩擦损失则需要考虑到轴承的几何形状和表面处理技术。
在设计和优化气体静压轴承时，还需要考虑到温度和润滑问题。
轴承的温度过高会导致材料的变形和劣化，从而影响轴承的工作性能，因此需要采取有效的散热措施，如增加散热片和冷却系统。
而对于气体静压轴承来说，由于不需要润滑剂，所以不会存在润滑问题。
最后，气体静压轴承的设计和优化研究还需要考虑到实际应用的情况。
不同的应用场景可能需要不同的轴承参数和结构设计。
例如，在高速旋转设备中，需要提高轴承的刚度和稳定性；而在重负载设备中，需要提高轴承的负载能力和耐磨性。
因此，在设计和优化气体静压轴承时，需要考虑到实际应用的需求，确保轴承能够满足实际工作条件。
综上所述，气体静压轴承的设计与优化研究是一个复杂而关键的过程。
在设计时需要考虑到轴承的稳定性和刚度，优化研究则着重提高轴承的负载能力和降低摩擦损失。
同时，还需要考虑到温度和润滑问题，以及实际应用中的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气体静压轴承专利技术综述
作者：吴琼
来源：《科学与财富》2017年第12期
摘要：气体润滑轴承具有摩擦损耗极小、运动精度高、振动小、无污染等一系列优点，因而在精密工程、空间技术、电子精密仪器、医疗器械及核子工程等领域中，有十分广阔的应用前景。
本文通过国内外专利申请的客观数据，对气体静压轴承的发展脉络进行了梳理，并对国内外专利申请的趋势、地域分布及重要申请人进行了分析。
关键词：气体静压轴承；小孔节流；狭缝；多孔质；专利申请
1. 气体静压轴承的原理与特点
气体静压轴承的结构和工作原理与液体滑动轴承类似，不同的是采用气体作为润滑介质。
当外部压缩气体通过节流器进入轴承间隙，就会在间隙中形成一层具有一定承载能力和刚度的润滑气膜，依靠该气膜的润滑支承作用将轴浮起在轴承中。
工作时，由于润滑间隙自始至终充满着压力气体，在支承件的起动或停止工作时无固体接触。
与传统滚动轴承或油膜润滑轴承相比，气体静压轴承具有以下优点：
（1）几乎无摩擦、磨损小、寿命长；
（2）运转平滑、精度高；
（3）耐高、低温性能好，抗辐射能力强，可应用于极端工况例如低温、制冷或核工业领域；
（4）清洁度高，无污染。
2. 气体静压轴承的技术分支
采用外压供气是气体静压轴承的基本工作方式，节流器是其关键结构，按节流机制的不同主要可分为以下三个分支：
2.1 小孔节流式
气体流经小孔而形成压力降的节流装置称为小孔式节流器，是气体静压轴承使用最广泛的一种节流形式。
2.2 狭缝节流式
气体流经狭缝而形成压力降的节流装置称为狭缝式节流器。
狭缝式节流器中起节流作用的部分为狭缝，产生承载能力的部分称为承载气膜。
具有这种结构的轴承具有很小的长径比，结构尺寸小；同小孔节流比较具有很小的扩散损失；动态稳定性较好；但是狭缝易被污染物堵塞。
2.3 多孔质节流式
多孔质材料通常由金属或者非金属小颗粒烧结而成。
气体由气源经颗粒间孔隙流至轴承工作面而造成压力降的节流装置为多孔质式节流器。
具有该结构的气体轴承承载能力较高、且刚度、稳定性能好、结构简单；但是该类轴承间隙较大，在确定渗透率时很有难度，压力的确定涉及非常复杂的函数，加工时孔隙易堵塞。
除了上述类型的气体静压轴承，还有毛细管节流、弹性节流静压轴承。
3. 气体静压轴承的发展历程
从专利申请情况来看，全球气体静压轴承的发展历程主要经历了四个阶段，如图1所示。
3.1萌芽期（1930～1959）
从1897年到大约1950年，由于技术水平的限制、应用需求不旺盛等原因，对气体轴承仅有少量理论与试验研究，主要研究成就是使“气体作为一种润滑剂”这种设想变成了现实。
在专利申请方面，1930年美国人PENICK EDWARD第一个申请了气体静压轴承的专利，随后BAYER、IBM等公司陆续发明多种新型的气体静压轴承结构，如小孔节流式、狭缝节流式、多孔质节流式轴承等。
3.2 缓慢发展阶段（1960～1964）
1950年到20世纪70年代末，由于计算机的出现及数字计算技术的进步，且出于航空航天等高新技术发展的需要，气体轴承的理论和实验研究获得了飞速发展。
气体轴承的专利申请量也随之增加，而多数是对早期申请的改进。
3.3 停滞阶段（1965～1998）
这一时期，理论和试验研究的气氛非常活跃，气体轴承的应用领域也从航空航天领域拓展到民品领域；气体轴承的静态特性被成功掌握，而动态特性方面的研究也取得一定进展。
该时期的专利申请量趋于稳定，其中小孔节流式静压轴承的申请量居多，而狭缝节流、多孔质节流式气体轴承由于自身的优点也越来受到重视，申请量仅次于小孔式节流气体轴承，这标志着气体静压轴承技术已趋于成熟。
3.4 快速发展期（1999至今）
伴随计算机及计算技术的快速发展，优化设计、计算机辅助设计等现代化设计方法在气体轴承设计中获得应用，以前的经验设计被理论设计逐步取代。
随着应用范围的不断扩大，对气体静压轴承的性能提出了更高要求，因而对气体润滑中提高刚度、稳定性的研究、对惯性力影响的研究、对超音速现象的轴承空气动力学研究、对带弹性元件的气体轴承研究、对过渡状态的分析等成为气体轴承研究的重要课题，从而衍生出了更加新型的气体静压轴承结构。
例如，着重对气体静压轴承系统的稳定性进行改进的专利申请代表有：2002年韩国人PARK.J.G提出的“一种沿轴承圆周方向具有不同宽度狭缝的静压气体轴承”，利用轴承刚度非对称性来提高轴承系统的稳定性；2006年韩国人RHO B H提出的“一种小孔供气静压气体轴承”，该轴承的供气孔在轴承圆周方向不对称分布，能提高转子-轴承系统的最大转速，改善转子的振动特性； 2007年英国GSI公司提出“一种空气静力轴承”，通过节流喷嘴绕轴承的圆周方向不对称布置，使得在使用中绕轴承产生不均匀的压力分布以产生减振作用。
4.国内外专利申请分析
通过对全球专利申请进行统计分析发现，气体静压轴承领域专利申请量最多的国家是美国（约370件），其次是日本、德国、欧洲等国，反映了这些国家在该领域研究较早、较成熟的真实情况。
进一步地，通过外文专利库的检索和统计，得到该领域全球重要申请人的专利申请排名情况，前15名申请人中有7位是日本申请人，其中日本OILES工业株式会社的申请量遥遥领先（约84件）。
该公司在此领域的专利申请多集中于小孔节流式和多孔质节流静压气体轴承，其研究的重点在于对气流的引导和对自激振动的抑制。
例如该公司将已经较为成熟的复合材料自润滑轴承技术用于气体静压轴承上，具有良好的自激振动衰减性能。
我国对气体润滑技术的研究始于20世纪60年代初，起步较晚，研究初期的专利成果较少。
通过在中文专利库检索发现， 2003年以前的申请大部分为国外来华申请人提出，而此后国内申请人的申请量开始迅猛增长，这种变化与我国在气体润滑技术方面的研究全面展开并进展迅速有紧密的联系。
国内重要申请人以各大高校为主，其中，哈尔滨工业大学在国内的研究水平处于领先地位，其出版了多部关于气体轴承的著作，例如航天学院刘暾教授等编著的《静压气体润滑》，并且在气体轴承的承载能力、刚度、数值计算方法上进行了深入的研究，该校在此方面的专利成果数量在国内申请中位列榜首（约70多件），其申请涉及混合式螺旋槽动静压气体轴承、人字槽动静压气体轴承、气体弹性箔片轴承、零刚度隔振器与隔振系统等。
5. 小结
通过对国内外气体静压轴承的专利申请情况进行多角度的分析和梳理，使本领域技术人员更加明晰该技术领域的发展现状，有助于了解该领域的发展趋势，进而促进技术改革与创新。
