竖井断面设计
竖井断面设计

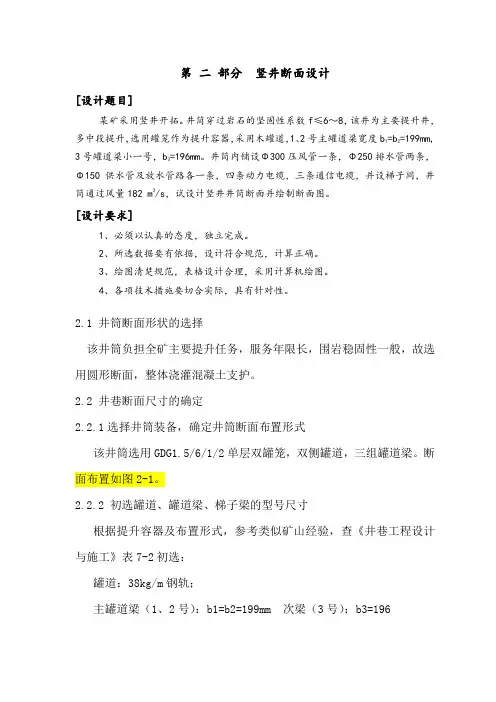

第二部分竖井断面设计[设计题目]某矿采用竖井开拓。
井筒穿过岩石的坚固性系数f≤6～8，该井为主要提升井，多中段提升，选用罐笼作为提升容器，采用木罐道，1、2号主罐道梁宽度b1=b2=199mm, 3号罐道梁小一号，b3=196mm。
井筒内铺设Φ300压风管一条，Φ250排水管两条，Φ150供水管及放水管路各一条，四条动力电缆，三条通信电缆，并设梯子间，井筒通过风量182 m3/s，试设计竖井井筒断面并绘制断面图。
[设计要求]1、必须以认真的态度，独立完成。
2、所选数据要有依据，设计符合规范，计算正确。
3、绘图清楚规范，表格设计合理，采用计算机绘图。
4、各项技术措施要切合实际，具有针对性。
2.1 井筒断面形状的选择该井筒负担全矿主要提升任务，服务年限长，围岩稳固性一般，故选用圆形断面，整体浇灌混凝土支护。
2.2 井巷断面尺寸的确定2.2.1选择井筒装备，确定井筒断面布置形式该井筒选用GDG1.5/6/1/2单层双罐笼，双侧罐道，三组罐道梁。
断面布置如图2-1。
2.2.2 初选罐道、罐道梁、梯子梁的型号尺寸根据提升容器及布置形式，参考类似矿山经验，查《井巷工程设计与施工》表7-2初选：罐道：38kg/m钢轨；主罐道梁（1、2号）：b1=b2=199mm 次梁（3号）：b3=196梯子梁：I14b (b4=60)2.2.3 确定提升间和梯子间的断面尺寸(1)罐道梁中心线间距L1和L2可按下式求出：L 1＝a ＋2（h －△）＋22b ＋21b （1） L 2＝a ＋2（h －△）＋23b ＋21b （2）式中：a —罐笼宽度，可从罐笼规格表中查出；h —木罐道厚度，1t 矿车罐笼为180mm ，3t 矿车罐笼为200mm ；△—钢罐梁卡入木罐道内的厚度，1t 矿车单层单车罐笼为16mm ，1t 矿车双层单车罐笼及3t 矿车单层单车罐笼为20mm ；b1、b2、b3分别为1号、2号、3号罐梁宽度。
故 L1 = 1200 + 2(180-20) + 0.5*(199+199) =1719L2 = 1200 + 2(180-20) + 0.5*(196+199) =1718(2)根据梯子间、管线间布置，梯子间尺寸可按下列公式计算：M ＝a 1＋a 2＋m ＋22b （3）式中：a 1—两梯子中心距，取600mm ；a 2—梯子中心到壁板距离加另一梯子中心到井壁距离，取600mm ；m —梯子间壁板总厚度，根据梯子间壁板结构确定，一般木梯子间m ＝50mm ， 金属梯子间m ＝77mm 。
