电动机综合保护器摘要：电动机是现代工业中广泛应用的动力设备之一。
为了保护电动机正常运行、延长其使用寿命，提高生产效率和保障安全，电动机综合保护器应运而生。
本文将介绍电动机综合保护器的定义、功能、工作原理和应用领域，并深入讨论其在现代工业中的重要性。
一、引言电动机是工业生产中不可或缺的设备之一。
然而，由于各种因素的影响，电动机在正常运行过程中可能会遭受到过载、短路、缺相、过温等问题。
这些问题不仅影响电动机的正常工作，还可能导致电动机损坏、生产线停机，甚至造成工厂事故。
为了有效地解决这些问题，保护电动机的综合保护器应运而生。
二、电动机综合保护器的定义和功能电动机综合保护器是一种用于保护电动机的装置，具有多种功能。
首先，电动机综合保护器可以通过监测电流来实现过载保护。
当电动机的负载超过设定的额定电流值时，保护器会自动切断电源，以防止电动机过热。
其次，电动机综合保护器还可以实现短路保护。
当电动机线路发生短路时，保护器能够迅速检测到并切断电源，以防止短路电流对电动机和线路产生损害。
此外，电动机综合保护器还可以监测电动机的相序情况，当出现相序错误时能及时进行报警，并切断电源，以防止电动机因缺相而无法正常工作。
另外，电动机综合保护器还具备过温保护功能。
当电动机运行过程中温度升高超过安全范围时，保护器会自动切断电源，以防止电动机受损。
最后，电动机综合保护器还可以监测电动机的运行状态，并及时报警，以便维修人员快速定位问题并采取相应措施。
三、电动机综合保护器的工作原理电动机综合保护器的工作原理是基于电流传感器和温度传感器。
首先，在电动机线路中安装电流传感器，用于监测电动机的电流值。
当电流值超过设定的额定电流值时，传感器会发出信号，触发保护器切断电源。
其次，在电动机内部安装温度传感器，用于监测电动机的温度。
当温度超过安全范围时，传感器会发出信号，触发保护器切断电源。
同时，保护器还通过相序检测装置监测电动机的相序情况。

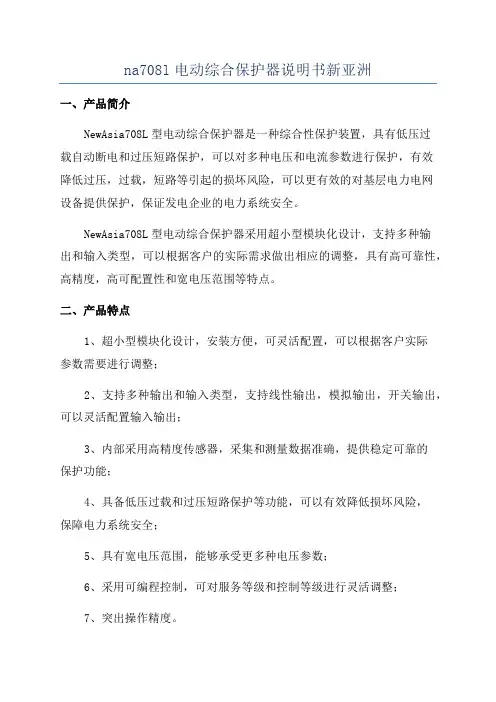

na708l电动综合保护器说明书新亚洲
na708l电动综合保护器说明书新亚洲
一、产品简介
NewAsia708L型电动综合保护器是一种综合性保护装置，具有低压过
载自动断电和过压短路保护，可以对多种电压和电流参数进行保护，有效
降低过压，过载，短路等引起的损坏风险，可以更有效的对基层电力电网
设备提供保护，保证发电企业的电力系统安全。
NewAsia708L型电动综合保护器采用超小型模块化设计，支持多种输
出和输入类型，可以根据客户的实际需求做出相应的调整，具有高可靠性，高精度，高可配置性和宽电压范围等特点。
二、产品特点
1、超小型模块化设计，安装方便，可灵活配置，可以根据客户实际
参数需要进行调整；
2、支持多种输出和输入类型，支持线性输出，模拟输出，开关输出，可以灵活配置输入输出；
3、内部采用高精度传感器，采集和测量数据准确，提供稳定可靠的
保护功能；
4、具备低压过载和过压短路保护等功能，可以有效降低损坏风险，
保障电力系统安全；
5、具有宽电压范围，能够承受更多种电压参数；
6、采用可编程控制，可对服务等级和控制等级进行灵活调整；
7、突出操作精度。
电机综合保护器的使用和调整
使用电机综合保护器时必须注意控制线路
的接线问题，以确保机器的正常运行。 有的电机综合保护器会有这样的注明：一定
要接上负载才能正常，不接负载时处于缺相状
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
态。因此，综合保护器是拒绝合闸的，电动机将 无法启动。这也就是说明电机综合保护器内部， 是依靠电流互感器，检测三相电流的有无，来判 断缺相与否。在未接通电源和没有负载时，这个
临界状态为止。
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
3、将左边时间电位器反时针逐渐减小。大 于电机的实际启动时间
0c24f5ca 电机智能保护器
闭点实际上是开点，所以是没法合闸的。 调整电机综合保护器 按照说明书方法进行位置整定
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
1、将代表时间和电流的两个电位器顺时针 旋到底。即时间值和电流值最大。
2、在电机和控制线路均为正常的前提下。
启动电动机，待其运转正常后，绿色指示灯亮。 这时，将右边电流电位器反时针缓慢减小，直至 过载黄色报警灯闪烁。然后，再稍微顺时针增加 一点，在 1 分钟内黄色过流指示灯不闪烁一次的
电机综合保护器的原理是经典的电机星三 角启动方式主要是保护热继电器。若使用热继电 器对大型电机作保护，就会使大电线出现断点， 也就是进出热继电器的螺丝接线问题，容易出现
发热点和故障点。 如果不用熔断器和热继电器，而采用电机综
合保护器来实现，因为电机综合保护器是穿心
一群不需要围栏也不会跑丢的羊,最可气的这群羊自己不走出那个主人画的圈圈
电机综合保护器
一、概述JES即“电机综合保护器”。
主要应用于：风机、水泵、电动机等负载的控制与保护， JES具有：过载、过流、欠压、过压、欠流、短路、缺相、漏电、相位等综合功能于一身。
JES符合的标准：IEC60947—6—2：(2002)《低压开关设备和控制设备第6部分多功能电器第2节控制保护开关电器》和GB14048.9—1998《低压开关设备和控制设备多功能电器：控制保护开关电器》（等同采用IEC60947—6—2）。
二、结构用途JES系列产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。
根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
JES系列产品主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自3A至100A、可调工作电流自0.12A至100A的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电流,且能够接通、承载并分断规定的非正常条件（如短路）下的电流。
从其结构和功能上来说,JES系列产品已不再是接触器、或断路器、或热继电器等单个产品,而是一套控制保护系统。
它的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器＋接触器＋过载继电器）由于选择不合理而引起的控制和保护配合不合理的种种问题,特别是克服了由于采用不同考核标准的电器产品之间组合在一起时,保护特性与控制特性配合不协调的现象,极大地提高了控制与保护系统的运行可靠性和连续运行性能。
JES系列产品是断路器、接触器、热继电器、熔断器等低压电器的最佳替代产品。
三、产品功能◇特大短路瞬时保护：保护电流与开关主体额定电流有关,其整定电流为20In±20％、动作时间t4≤2～3ms◇短路瞬时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流为16In±15％、动作时间t3≤0.1ms◇短路短延时或定时限保护：保护电流与电子脱扣器额定工作电流有关,其整定电流面板上可调（6～12Ir1）±15％（电动机保护）、（3～6Ir1）±10％（配电保护）、延时动作整定时间t2＝0.2s◇过载长延时保护：保护电流与电子脱扣器额定工作电流有关,其整定电流Ir1面板可调0.4～1Ie,反时限特性为I2T=(1.5Ir1)2t1, t1为长延时电流1.5Ir1时的整定时间,配电用t1＝64s,电动机用t1＝128s ◇缺相、断相保护：动作整定时间为2s◇三相不平衡保护：任意二相电流相差超过50％,动作整定时间为2s◇过压保护：三相470±10V,动作整定时间5s◇欠压保护：三相270±10V,动作整定时间5s◇启动延时：短路短延时或定时限不保护,整定时间为2s◇消防接口：直流24V消防接口输出（可选）◇漏电保护：剩余电流根据客户要求定制,动作时间≤0.1s（延时型为0.3s）（可选）◇预报警功能：电流可调◇在线编程功能◇故障指示◇试验功能四、正常工作条件■ 周围空气温度△上限值不超过+40℃△下限值不低于-5℃△日平均值不超过+35℃△当周围空气温度超出以上范围，用户可与我公司协商■安装地点的海拔高度不超过2000米■大气条件：大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度。
安科瑞电机综合保护器-ARD2使用说明书080327
高字节
00H
寄存器数量
高字节
00H
低字节
00H
低字节
03H
寄存器 数据
高字节
00H
CRC校验码
高字节
05H
低字节
00H
低字节
CBH
寄存器 数据
高字节
00H
低字节
00H
CRC校验码
高字节
21H
低字节
75H
功能码10H：写寄存器
功能码10H允许用户改变多个寄存器的内容，该仪表中系统参数、继电器输出状态等可用此功能号写入。 主机一次最多可以写入8个(16字节)数据。
03H
寄存器数量
高字节
00H
寄存器数量
高字节
00H
低字节
01H
低字节
01H
字节数
02H
CRC校验码
高字节
F1H
0022H待写入数据
高字节
04H
低字节
C9H
低字节
00H
CRC校验码
高字节
A4H
低字节
A3H
地址参量表8
地址
地址
参数
读写属性
数值范围
类型
1
0x00
L1相实际电流
单位
R
0～9999
word
2
0x01
300
100～1000
毫安
P007
接地/漏电故障脱扣延时设定
～
秒
P008
欠载脱扣域值设定
50
10～99%
%
P009
欠载脱扣延时设定
～
秒
P010
不平衡脱扣域值设定
电动机综合保护器
电动机综合保护器电机综合保护器是针对超载、断相起保护作用(zuòyòng)，器件的接线端分别接电源及与控制线路串联，以便出现超载或断相时切断控制线路作为保护，并不是用它来控制电机起动的。
电机综合保护器对电机进行全面的保护，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、及三相不平衡状态时予以保护措施，启动延时，数字电流表、电压表功能，能显A、B、C三相运行电流，实现多种参数设定功能，故障记忆报警查询和动作(dòngzuò)值保持功能，来电自启动和自动复位功能。
电机因电性原因出现过负荷、缺相、层间短路及线间短路、线圈的接地漏电(lòu diàn)、瞬间过电压的流入等造成损坏，或者是由于机械原因，如堵转、电机转动体遇到固体时，因轴承磨损或润滑油缺乏出现热传导现象，损坏电机。
由于非正常运行或停止或损坏，会造成生产损失或停止时间内产生的人力损失无法与电机本身更换的费用相提并论，其损失巨大，那么我们就需要对电机进行有效的保护，以便保证生产的正常运行。
对于因电性原因出现的故障，无论是过电流还是过电压，其主要是因为电流瞬间增大，超过了电机的负载电流值而造成损坏。
电机综合保护器根据这一原理，通过监测电机的两相（三相）线路的电流值变化，进行(jìnxíng)电机的保护，对于过电压、低电压，是通过检测电机相间的电压变化，进行电机的保护。
电机综合保护器保护功能1、过负载和过电流(diànliú)的保护2、缺相保护3、逆相保护4、接地漏电保护5、堵转保护6、相不平衡保护7、短路保护8、过电压保护9、低电压保护10、过热保护11、缺电流保护对于新型号系列的电机综合保护器增加了过热保护和通讯功能，在控制室可以通过控制软件进行0~254的节点上的电机综合保护器进行远程设置与监测控制。
电动机综合保护器的工作原理
电动机综合保护器的工作原理
电动机啊，就像是工业世界里的小勇士，而电动机综合保护器呢，那就是这位小勇士的贴心卫士啦！你想想看，电动机每天都在努力工作，不停地转呀转呀，要是没有个可靠的保护者，那多容易出问题呀！
电动机综合保护器的工作原理其实并不复杂，就好像是一个特别细心的管家。
它时刻关注着电动机的各种状态，电流啦、电压啦、温度啦等等。
一旦发现有什么不对劲的地方，比如说电流突然变得太大啦，或者温度升得太高啦，这个管家就会立刻行动起来。
它怎么行动呢？就好像我们人感觉到不舒服会喊出来一样，保护器会发出信号，让电动机停下来或者发出警报。
这是不是很神奇呀？它就像是有一双敏锐的眼睛，能在第一时间察觉到电动机的“不舒服”。
你说电动机要是没有这个保护器，那得多危险呀！可能会因为过载而烧毁，那损失可就大啦！就好比一个人一直拼命干活，累到不行了还不休息，最后肯定会生病倒下呀。
而且哦，这个保护器还特别智能呢！它能根据不同的电动机型号和工作环境进行调整，就像是为每一个电动机量身定制了一套保护方案。
它就像是一个经验丰富的医生，知道怎么对症下药，让电动机能健康地工作。
有时候我就想啊，要是我们的生活中也有这样一个贴心的保护器该多好呀！能时刻关注我们的状态，在我们累了、不舒服的时候及时提醒我们休息或者采取措施。
电动机综合保护器真的是太重要啦！它默默守护着电动机，让它们能安心地工作，为我们的生活和生产提供动力。
我们真应该好好感谢它呀！没有它，那些电动机可就没法好好干活啦，我们的生活也会受到很大影响呢！所以呀，大家可一定要重视这个小小的保护器哦，它的作用可大着呢！。
jd5电动机综合保护器工作原理
jd5电动机综合保护器工作原理全文共四篇示例，供读者参考第一篇示例：JD5电动机综合保护器是一种专门用于保护电动机的装置，它能够监控电动机的运行状态，并在发生故障时及时采取相应的保护措施，以避免电动机损坏或造成其它设备损坏。
该保护器能够监测电动机的电流、温度、转速等参数，并根据预设的保护逻辑判断是否需要进行保护动作。
下面将介绍JD5电动机综合保护器的工作原理。
该保护器通过监测电动机的电流来判断其运行状态。
电动机在正常运行情况下，其电流值是稳定的，如果电机发生过载或短路等故障时，电流值就会发生突变。
JD5保护器会根据预设的过载保护逻辑，监测电动机的电流值是否超过设定的高值，如果是，则会触发过载保护动作，将电动机停止运行，以避免电机受损。
该保护器还能监测电动机的转速。
通过监测电动机的转速，JD5保护器可以判断电动机是否转速异常或堵转。
如果电动机的转速异常，可能会造成电机损坏或设备出现异常工作。
当发生这种情况时，保护器会触发转速保护动作，停止电动机运行，以避免进一步损坏。
第二篇示例：JD5电动机综合保护器是一种用于电动机保护的专用设备，它可以对电动机的各种故障进行监测和保护，确保电动机在运行过程中不会受到损坏。
本文将详细介绍JD5电动机综合保护器的工作原理。
一、电动机综合保护器的作用电动机是工业生产中常用的驱动设备，在其使用过程中不可避免地会遇到各种故障，如过载、短路、缺相等。
如果这些故障不能及时得到处理，就会严重影响电动机的正常运行，甚至造成设备损坏。
电动机综合保护器的作用就是及时监测电动机的运行状态，发现故障并进行保护。
1.电流保护电流是电动机运行时的一个重要参数，通过对电机的测量和分析，可以判断电机是否处于正常运行状态。
在运行过程中，如果电机的电流超载或短路，电动机综合保护器会立即进行保护动作，切断电源，保护电机不受损坏。
2.温度保护电动机在长时间运行中会产生一定的热量，如果电机温度过高，就会导致绝缘击穿或绝缘老化，从而造成设备损坏。
电机综合保护器的使用与调试
电机综合保护器的使用与调试一、工作原理经典的电机星三角启动方式主要的保护是热继电器。
若使用热继电器对大型电机作保护，就会使大电线出现断点(即进出热继电器的螺丝接线)问题，容易出现发热点和故障点。
如果不用熔断器和热继电器，而采用电机综合保护器来实现，因为电机综合保护器是穿心式，就可以减少大电线的断点，从而减少发热点和故障点，且价格比两者便宜。
使用电机综合保护器时必须注意控制线路的接线问题。
以确保正常运行。
有的电机综合保护器注明：“一定要接上负载才能正常工作，不接负载时处于缺相工作状态。
因此，综合保护器是拒绝合闸的，电动机将无法启动”。
这说明电机综合保护器内部，是依靠电流互感器，检测三相电流的有无，来判断缺相否。
在未接通电源和没有负载时。
这个闭点实际上是开点，所以没法合闸。
如型号为JD-6-300A的电机综合保护器。
接线如图1所示。
图1电路中，利用按钮的动作，错开了保护器电流检测的开闭点问题。
在时间继电器的线包前面串并接了KM01和KM02两个辅助闭点，是为了在启动结束后，关断时间继电器(因为时间继电器继续通电没有意义)。
、JD-6型电机综合保护器的原理如图2所示。
具有缺相、过载的反时限特性保护功能。
电路主要由双时基IC芯片NE556与电压电流取样环节组成比较电路、多谐振荡电路、单稳态电路等。
简述如下：1．缺相保护L1~L3．三个电流互感器取样，经三个三极管U9~U11组成的与门，在电阻R4上获得门限电位。
缺相时，只要其中一个三极管截止，在R4上形成低电位时，红色发光二极管亮，便表示缺相。
同时电容C6快速充电，NE556的左边555时基组成比较单元。
NE556的OUT1输出端⑤脚是高电位，继电器K1断开，对外的保护点也断开，从而使接触器回路跳开，电机断电而受到缺相保护。
不缺相时，在R4上形成高电位时，电容C6不能充电，NE556的OUT1输出端⑤脚变成低电位，K1吸合。
对外的保护点是闭点，电机具备启动的条件。
JD-6(B)电动机综合保护器说明书
1.1 适用范围JD-6(B)电动机综合保护器，适用于额定频率50Hz ，额定工作电压AC380V/AC220V ，额定工作电流30A~300A 的长期工作制或间断工作制中，保护器通常与交流接触器配合使用，可对三相电动机在运行中所出现的断相、过载等故障可按产1 概述：额定控制电源电压：以电压值AC380V 或AC220V 表示整定电流范围代号(见表1)，用整定电流范围最大值表示基本规格代号：不标注为一般式，加注字母B 表示设有报警功能设计序号电动机综合保护器1.3 正常工作条件1.3.2 周围空气温度：a) 周围空气温度不超过+40℃，且其24h 内其平均温度值不超过+35℃；b) 周围空气温度下限为-5℃。
1.3.2 海拔高度：不超过2000m ；1.3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许有较高的相对湿底，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取适当JD - /6B品设定的要求来分断电动机主电路从而实现了保护。
保护器设有运行、断相和过载指示及报警功能，可随时显示电动机的运行状况。
产品符合标准：GB14048.4《低压开关设备和控制设备机电式接触器和电动机起动器》。
1.2 电动机保护器系列型号的解释的措施。
13.4 污染等级：3；13.5 安装面与垂直面的斜度不大于±5°。
1.3.6 在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及较多导电尘埃存在的地方。
1.3.7 在有防雨雪设备及没有充满水蒸汽的地方。
1.3.8 在无显著动摇、冲击和振动的地方。
1.3.9 安装类别：Ⅲ。
1.3.10 主电路使用类别：AC-3、AC-4。
2.1 结构本系列电动机综合保护器主要部件由底座、罩壳、互感器和电路板组件组成。
全部的零部件都安装在一个塑料外壳中。
2.2 结构特点2.2.1 保护器具有断相和过载保护功能。
2.2.2 保护器的三个指示灯分别指示运行、过载和断相工作状态。
德力西 JD-5 系列电动机综合保护器说明书
