电气设备安装与维修第一章第1节1、2课时
电工日常维修操作规程（三篇）
电工日常维修操作规程第一章绪论第一节概述电工是指专门从事电气设备安装、运行、维修和故障处理等工作的专业人员。
电工日常维修操作规程是为了保证电工在工作中的安全和高效性而制定的指导性文件，以规范电工的操作行为，提高维修工作的质量和效率。
本规程对电工的维修操作、安全措施、常见故障处理等进行了详细讲解。
第二节适用范围本规程适用于各类建筑物、设备和设施的电工日常维修工作，包括但不限于住宅、商业建筑、工厂、办公楼、道路照明设备、机械设备以及船舶等。
第二章电工日常维修操作要求第一节安全操作1. 电工在进行维修操作前，必须确保电源已经切断，并采取相应的安全措施，如使用绝缘手套、绝缘垫等。
2. 维修过程中，禁止与带电部件直接接触，必须通过绝缘工具进行操作。
3. 按照相关规定佩戴个人防护用品，如安全帽、防护眼镜、防护手套等。
4. 不得在电气设备处于运行状态下进行维修和检修工作。
5. 禁止将维修工作交给无资质的人员进行，必须经过专业培训和考核的电工才能进行相关维修操作。
第二节维修工具和设备1. 电工必须保持工具和设备的完好，并定期检查维护。
2. 使用电工工具和设备时，必须按照相关操作说明正确使用，不得擅自改动设备结构和参数。
3. 维修过程中，必须使用符合安全要求的工具和设备，如绝缘螺丝刀、电压表、万用表等。
4. 禁止使用带有缺陷和磨损的工具和设备。
第三节故障处理1. 电工在处理故障时，首先要对故障进行准确定位和分析。
2. 维修过程中，必须按照故障处理流程进行操作，不得随意更换零部件或调整参数。
3. 对于无法确定故障位置和处理方法的情况，必须停止维修工作，并报告给相关部门或上级主管。
4. 维修完成后，必须进行必要的测试和试运行，确保设备正常工作。
第四节安全防护1. 在维修电气设备时，必须按照相关规定设置警示标志，以提醒他人注意安全。
2. 禁止在有易燃、易爆等危险环境下进行维修工作。
3. 在高处维修时，必须使用安全带和其它安全设施，并由专人负责保持稳定。
《电气设备安装与维修》课程标准

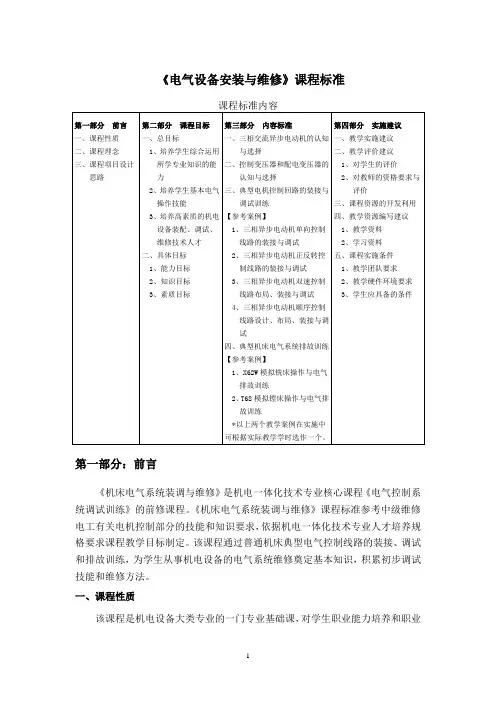

《电气设备安装与维修》课程标准第一部分：前言《机床电气系统装调与维修》是机电一体化技术专业核心课程《电气控制系统调试训练》的前修课程。
《机床电气系统装调与维修》课程标准参考中级维修电工有关电机控制部分的技能和知识要求，依据机电一体化技术专业人才培养规格要求课程教学目标制定。
该课程通过普通机床典型电气控制线路的装接、调试和排故训练，为学生从事机电设备的电气系统维修奠定基本知识，积累初步调试技能和维修方法。
一、课程性质该课程是机电设备大类专业的一门专业基础课，对学生职业能力培养和职业素质养成起主要支撑作用。
该课程以“机电装备制造行业海天人才培养标准”为基础，内容涵盖三相异步电动机和控制变压器基本理论的学习、典型电机控制电路的装接与调试、典型机床控制线路的故障排除训练等。
在课程实施中，通过5S管理知识的渗透，树立质量意识，养成良好的职业规范。
同时为后续的《电气控制系统的调试训练》的学习奠定良好基础。
二、课程理念（一）通过5S管理渗透教学活动，培养学生质量意识今天的高职学生是明天的企业员工。
以就业为导向，培养会干活的职业人是高职院校培养人才的重要目标，因此，素质养成训练应该成为高职院校各门专业课程建设的首要任务，应该渗透在理实一体化课程教学之中。
针对现代企业对职业人的行为要求，将安全用电的基本知识和企业化的5S 管理引进课程教学。
通过摆放电工工具和项目完成后电工工具整理的场景，让学生学会及时整理工作场地，养成物品及时归位、及时整顿装配元件的好习惯；通过考核学生操作中的环境，以及电器元件装配后设备的整理与清扫情况，让学生养成及时关注环境的良好职业习惯；通过电气安全教育与实际电器元件的装配，让学生能够把安全用电变成一种工作习惯。
（二）精心设计电气设备装配流程与排故操作步骤，培养学生规范操作意识为了让学生适应现代机电类的生产组织程序,在课程教学中应精心组织教学流程，督促学生严格遵守。
1、在进行典型电机控制电路的装接与调试时，应遵守以下9条：（1）按照安全用电条例实施项目操作，在项目实施的过程中按照5S规范整理现场，养成从事电气装配的基本职业素养。
电气安装与维修教学课件
电气安装与维修教学课件
电气安装与维修是一门重要的职业技能，拥有相关知识和技能的人员在社会中
需求量较高。
为了帮助学生更好地学习和掌握这门技能，教学课件起到了重要的作用。
本文将介绍一份电气安装与维修教学课件应包含的内容。
首先，教学课件应该包括电气安装与维修的基础知识。
这包括电路基本概念、
电气器材的分类和特点、电气设备的故障与排除等内容。
通过清晰、简洁的文字和图表，学生能够理解电路的概念和电气设备的工作原理。
其次，教学课件应该包括电气安装与维修的实际操作。
这包括如何进行电线接线、电缆敷设、电器设备安装等实际操作步骤。
课件中可以使用图片或动画展示实际操作的过程，使学生能够更加直观地理解和记忆。
在教学课件中，应该加入大量的案例分析，帮助学生掌握解决实际问题的方法。
通过真实案例的分析，学生能够培养解决问题的能力，并且更好地理解电气安装与维修的重要性。
此外，教学课件还应该包括相关的安全知识。
电气安装与维修过程中存在一定
的危险性，因此学生需要了解安全操作规范和事故的预防措施。
教学课件中可以包括电气安全常识、防止触电和火灾的方法等内容，以提高学生的安全意识。
最后，教学课件还应包括练习题和作业，帮助学生巩固所学的知识。
通过练习题，学生能够检验自己对电气安装与维修知识的掌握程度，并且发现自己的不足之处。
总之，一份完善的电气安装与维修教学课件应包括基础知识、实际操作、案例
分析、安全知识以及练习题和作业。
通过这样的教学课件，学生能够更加全面地学习和掌握电气安装与维修的技能。
电气安装与维修-教案
电气安装与维修-教案一、教学目标本课程旨在培养学生电气安装与维修技能，使他们能够独立进行常见的电气设备的安装和维修工作。
具体目标包括：- 了解电路基本原理和基本元件的使用；- 掌握电气设备的安装和调试方法；- 研究故障排除和维修的基本技巧；- 培养良好的安全意识和工作惯。
二、教学内容1. 电路基本原理- 电流、电压、电阻的概念与关系；- 并联电路和串联电路的特点和计算；- 电路中的功率和能量的转换。
2. 电气设备安装与调试- 了解不同类型电气设备的基本结构和工作原理；- 掌握安装电气设备的基本步骤；- 研究调试电气设备的基本方法。
3. 故障排除与维修- 常见电气设备故障排除和维修方法；- 使用常规工具和测试仪器进行故障排查；- 研究维修记录的编写和管理。
4. 安全和职业道德- 研究电气设备安全操作规程；- 培养对职业道德的认识和遵守。
三、教学方法- 课堂讲解：通过讲解电路基本原理和电气设备的安装、调试、故障排除等知识点。
- 实验实践：组织学生参与实际的电气设备安装、调试和故障排除练。
- 案例分析：以真实的故障案例为背景，让学生进行分析和解决问题。
- 小组讨论：促进学生之间的互动和合作，提高解决问题的能力。
四、教学评价- 平时成绩：包括课堂表现、实验报告等。
- 期中考试：考察学生对电路基本原理和电气设备安装维修等方面知识的理解和掌握程度。
- 期末考试：综合考察学生在课程研究中所掌握的知识和技能。
五、教材和参考资料- 主教材：《电气安装与维修教程》- 参考资料：《电气设备安装与维修实用手册》、相关电气设备制造厂商的安装和维修手册。
六、教学进度安排七、教学资源准备- 电路实验设备和器材；- 相关电气设备供应商的样本设备；- 实验报告模板和教学课件。
以上是本课程《电气安装与维修-教案》的内容安排，希望能够帮助到您。
如有任何其他问题或需要进一步的帮助，请随时告诉我。
汽车电气设备构造与维修
.
42
ⅰ：定子常见故障： 发电机绕组短路、断路或搭铁、整流管的击穿、断路、 造成发电机不发电或发电不良。
ⅱ：检修
A：定子绕组绝缘情况的检修： B：定子绕组断路的检查： C：整流板的检 查：
3）电刷组建的检修：
ⅰ：电刷： ⅱ：电刷弹簧：
• 3)装复：
.
43
第十四节 电源系故障的诊断与排除
• 电源系统常见故障与维护
经验公式：EJ=0.85＋P25℃
P25℃：25℃时的电
解液密度。P25℃=PT＋0.0075 （T－25）
PT：测量
的电解液密度。
2、内阻：极板电阻、隔极电阻、电解液电阻、联条和极柱 电阻等内阻。大小与电解液的密度和温度有关。
P↓，电阻↑；P↑↑，电阻↑；T↓↓，电阻↑；极板面 积越大越薄，极板电阻↓；放电结束时，电阻↑
因部分极板已氧化，
色，浅黄色。
使用前应充电5-10H 性能特点
才可使用。
免维护或极少维护 寿命长(8年以上）
内阻小，起动性能好
.
6
• 国产蓄电池规格型号
按照标准JB/T2599-1993的规定，蓄电池产品型 号共分为三段，五个含义。
1、串联单格电池的数，用阿拉伯数字表示。其 UN为它的2倍。
• 充电方法
• 按过程分类
• 定流充电 • 特点与连接
• 定压充电 • 特点与连接
• 快速充电 • 问题的提出 • 原理 • 方法（图）与注意
.
18
第五节 蓄电池的充电方法
• 充电方法（续）
• 按作业分类
• 初充电 • 补充充电*（条件、步骤、要求） • 防硫化充电（间歇过充电） • 锻炼循环充电（大充大放） • 去硫充电（水冲洗）
《电气设备安装与维修》课程标准
《电气设备安装与维修》课程标准
逻辑清晰，表述准确
电气设备安装与维修课程标准
一、课程简介
电气设备安装与维修课程旨在培养掌握电气系统的安装、维修、检测和维护的能力，了解电气系统的设计和工程原理，掌握电气系统调试操作规程、安全操作规程和节能操作规程等，具备建设、运行电气系统的基本知识与技能。
二、培养目标
1、掌握电气系统安装、维修的基本技术能力；
2、掌握电气系统调试的基本操作规程；
3、了解电气系统维护及维修的一般技术；
4、能在电气系统维护及维修中提出合理的技术方案；
5、懂得电气系统的安装、维修、检测和维护的安全注意事项，具有较强的安全防护意识；
6、具有较强的现场安装、调试、检修及维护的能力。
三、培养要求
1、掌握电气系统安装、维修的基本知识，熟悉电气系统的各种设备及相关的现场操作；
2、掌握基本的电气安装工艺，能够严格按照电气安装说明书执行，保证安装质量；
3、熟悉电气系统调试的基本操作规程，掌握电气系统调试的步骤；
4、了解电气系统的维护和维修，能够正确定位故障，按照规定的维护保养及维修工作步骤进行；。
《电气设备安装与维修》课程标准
《电气设备安装与维修》课程标准一、课程背景与目的随着电气设备在社会生活和工业生产中的广泛应用，电气设备的安装与维修需求日益增加。
本课程旨在培养学生对电气设备进行安装与维修的基本知识与技能，使其具备相关的能力，能够胜任相关工作。
二、课程大纲本课程的内容包括以下几个方面：1.电气设备安装与调试1.1电气设备的安装要求与规范1.2电气设备的调试方法与技巧1.3电气设备的接线与接地要求1.4电气设备的运行与监控2.电气设备的维修与检修2.1电气设备的故障诊断与排除2.2电气设备的维护与保养2.3电气设备的检修与更换3.安全与监督3.1电气设备的安全操作要求与规范3.2事故预防与应急处理3.3电气设备的监督与评估三、教学方法与手段本课程采用理论教学与实践操作相结合的方式进行。
理论教学部分，通过讲授基础知识、相关理论和实践案例等内容，帮助学生掌握相关的理论知识。
实践操作部分，安排学生进行电气设备的实际安装与调试、维修与检修，培养学生动手实践的能力。
四、教材与学习资源本课程的教材是与电气设备安装和维修相关的专业书籍和资料。
教师可根据教学内容选择合适的教材和辅助教学资料，提供给学生参考和学习。
五、考核与评价本课程的考核与评价方式包括平时表现、实验报告、实际操作评估等。
通过对学生的学习成果进行评估，了解学生的学习情况和能力水平。
六、课程改进与发展本课程应与电气设备行业的发展和变化保持同步，积极更新教学内容和教学方法，提升学生的实际操作能力和解决问题的能力。
同时，应与相关企业和行业协会合作，完善实训基地和实习机会，为学生提供更好的实践机会。
在电气设备安装与维修这门课程中，学生将学习到相关的基础知识、操作技能，提高对电气设备实际操作的能力，为将来从事电气设备安装与维修工作做好充分的准备。
通过本课程的学习，学生将能够胜任电气设备安装与维修的基本工作任务。
01-电气自动化设备安装与维修教案课件
6.能正确运用仪器仪表对装接后的电子线路进行测试，正确记录测试结果。
7.能根据测试结果，判别电子线路装接的正确性，并能修正装接的错误点。
8.能正确填写验收表格，并签字确认。
9.工作过程中能自觉遵守作业规范。
10.能自觉清理场地、归置物品。
二、电子线路维修
4.与同事有效沟通，合作完成施工任务。
5.从仓库领取专用工具和材料。
6.完工自检后交付项目负责人验收。
工作要求：
1.能执行安全操作规程、施工现场管理规定。
2.能实施触电急救
3.能明确项目任务和个人任务要求，服从安排。
4.能识读施工图纸，明确施工的工具、材料、位置等技术工艺要求。
5.按照作业规程应用必要的标识和隔离措施，确保现场施工安全。
2.能识别基本电子元器件，学习其图形符号、结构、性能和用途，识读原理图、印刷电路图、装配图等，填写元器件清单，描绘出安装顺序和位置。
3.能说出相关工具的名称、用途及其使用方法，规范使用工具装接电子线路。
4.能说出相关仪器仪表的名称、用途及其使用方法，规范使用仪器仪表测试元器件的性能及电子线路的功能。
3.能独立阅读工作任务单，明确工时、工艺要求和人员分工，叙述个人任务要求。
4.能勘查施工现场，识读施工图纸，描述施工现场特征，制定工作计划。
5.能根据任务要求和施工图纸，列举所需工具和材料清单，准备工具，领取材料。
6.按照作业规程应用必要的标识和隔离措施，准备现场工作环境。
7.学习钳工工具和量具的使用方法，初步掌握钳工操作的基本技能
在现实的生活、生产中，生活场所和工作场所有大量的照明线路需要安装与检修，这些工作是需要依照安装标准和安全规程来完成的。
电气结构与维修第一章
（3）交流电弧熄灭条件
弧隙介质强度的恢复大于弧隙电压的恢复速度。
六、常见的灭弧方法
常见的灭弧方法有：拉长电弧、降低温度、将长弧变为短弧、将电弧放 置在特殊介质中、增大电弧周围气体介质的压力等。
额定电压：正常工作电压
额定电流：正常工作电流
技术参数
额定发热电流：不超过极限温升时的最大电流 额定持续电流：长期工作中，极限温升不超过规定值的最大电流
机械寿命：无负载下，电器零部件无损坏的极限动作次数
电气寿命：带负载下，电器零部件无损坏的极限动作次数
二、主要问题及解决方案
主要问题
振动问题 工作环境问题 操作频率问题 空间安装位置问题
在电路中通过触点相互接触的地方称为电接触。
一、触点的定义及其工作特点
在有触点电器中，直接接通和断开电路的零件称之为触点，触 点是成对出现的，固定不动的叫静触点，可以活动的叫动触点。
二、触点分类
触点分类
按工作情况分：有载开闭触点、无载开闭触点； 按电路中用途分：主触点、辅助触点（联锁触点：常开和常闭）； 按工作状态分：常开触点、常闭触点； 按结构形式分：指形触点、桥形触点； 按接触形式分：点接触、线接触、面接触；
4、热游离
弧隙间电弧燃烧产生高温，弧柱中气体分子在高温下剧烈碰撞，被游离形成电子和正 离子。
三、电弧熄灭的物理过程
电弧中发生游离的同时，也存在着相反的过程，即消游离，若消游 离作用大于游离作用，则电弧电流减小，电弧熄灭。消游离包括两个过 程：
1、复合：带异性电荷的粒子相遇后中和，形成中性粒子的过程。
配电线路运行与检修(第一章))
第一章配电线路基础南方电网公司姚启伦目的和意义：通过配电系统的培训，让学员了解配电线路的组成，架空线路的杆塔、导线、金具以及拉线制作等，以对配电网有一个基本的认识。
第一节配电线路概况电能的生产来源于发电厂，发电厂对发出的电能通过升压变压器将电压由10KV升高到35-500KV，然后经电力线路输送到电力网，电力线路是供电系统中的重要组成部分，担负着输送电能和分配电能的重要任务。
电力系统见图1-1。
图1-1 电力系统结构图图1-1 电力系统示意图从输电网或地区发电厂接受电能，通过配电设施就地或逐级直接与用户相连并向用户分配电能的电力网络称为配电网，全部各级电压的配电网又称配电系统。
配电系统由变电站、高压配电线路、配电变压器、低压配电线路以及相应的控制保护设备组成。
根据电压等级的不同，可分为高压配电网（35kV—110Kv）、中压配电网（3、6、10、20kV）和低压配电网（380/220V）。
对各级电压的配电网统称为配电系统。
根据供电区域及地理特征的不同，可分为城市配电网及农村配电网。
根据配电线路的不同，又可分为架空配电网、电缆配电网及架空电缆混合配电网。
配电线路的配电设施主要包括配电线路、配电变压器、开闭所、小区变电室、环网柜、分支箱等。
本章所述的为中低压配电网。
一、架空配电网沿空中走廊架设，需要杆塔支持，每条线路的分段点设置单台开关（多为柱上）。
为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。
有双回、四回同杆并架；也有10kV、380V上下排同杆并架。
架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路（大分支线路），在分支线路中间可以直接“T”接又形成分支线路（小分支线路）。
主干线和较大的分支线应装设分段开关。
主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。
中压架空线路最常见的有放射式和环网式两类。
农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
电气一次设备和电气主接线讲义全
电⽓⼀次设备和电⽓主接线讲义全电⽓⼀次设备及主接线第⼀章电⽓设备第1节概述发电⼚变电站的电⽓设备，根据其⽤途常分为⼀次设备和⼆次设备。
⼀次设备是指直接⽣产、输送和分配电能的设备，包括有⽣产变换电能的设备（如发电机、变压器），开关设备（如⾼、低压断路器、隔离开关、接触器等），限流限压设备（如避雷器、电抗器），接地装置，载流导体（如母线、电⼒电缆等）。
⼆次设备是对⼀次设备进⾏控制、测量、监视和保护的电⽓设备，包括测量表计（如电压表、电流表、功率表），继电保护及⾃动装置（如各种继电器、端⼦排），直流设备（如直流发电机、蓄电池）。
下⾯主要针对部分⼀次设备的作⽤和⼯作原理进⾏介绍。
第2节母线在发电⼚变电站中，将发电机、变压器和各种电器连接的导线称为母线。
母线是电⽓主接线和各级电压配电装置中的重要环节。
它的作⽤是汇集和分配电能。
母线按所使⽤的材料可分为铜母线、铝母线和钢母线。
铜母线：具有电阻率低、机械强度⾼、抗腐蚀性强等特点，是很好的导电材料。
但铜的储量少，属贵重⾦属，⼀般在含有腐蚀性⽓体的场合采⽤。
铝母线：电阻率⽐铜⾼，但储量丰富，⽐重⼩，加⼯⽅便，价格便宜，通常情况下采⽤铝母线。
钢母线：机械强度⾼，价格便宜，但钢的电阻率是铜的7倍，⽤于交流时会有很强的集肤效应，所以仅⽤于⾼压⼩容量回路（如电压互感器）。
母线按其截⾯形状可分为矩形母线、管形母线和槽形母线。
矩形母线：具有集肤效应系数⼩、散热条件好、安装简单、连接⽅便等优点，在35kV 及以下的户配电装置中多采⽤矩形母线。
管形母线：是空芯导体，集肤效应系数⼩，且电晕放电电压⾼。
在35kV以上的户外配电装置中⼴泛采⽤。
槽形母线：电流分布⽐较均匀，与同截⾯的矩形母线相⽐，具有集肤效应系数⼩、冷却条件好、⾦属材料的利⽤率⾼、机械强度⾼等优点。
当母线的⼯作电流很⼤，每相需要三条以上的矩形母线才能满⾜要求时，⼀般采⽤槽形母线。
第3节⾼压断路器⾼压断路器是电⼒系统最重要的控制和保护设备，是开关电器中最完善的⼀种设备，它的基本功能如下：1、关合状态下为良导体2、开断状态下具有良好绝缘3、能开断额定开断电流以下的电流4、关合短路电流5、⾼的运⾏可靠性3.1 ⾼压断路器的类型⾼压断路器按安装地点分可分为户型和户外型两种；按灭弧介质及灭弧原理可分为SF6断路器、真空断路器、油断路器（⼜分为多油、少油断路器）、空⽓断路器等。
电气设备安装与维修第一章第2节1、2课时
电气设备安装与维修 图1-29 接与维修
电路特点
接触器KM1和KM2的主触头绝对不允许同时 闭合，否则将造成两相电源（L1和L3）短路 事故。为避免两个接触器KM1和KM2同时得 电动作，就在正、反转控制线路中分别串接了 对方接触器的一对常闭辅助触头，这样，当一 个接触器得电动作时，通过其常闭辅助触头使 另一个接触器不能得电动作，接触器间这种相 互制约的作用称为接触器联锁（或互锁）。实 现联锁作用的常闭辅助触头称为联锁触头（或 互锁触头）。
电气设备安装与维修
这种控制线路的工作原理与接触器联锁正 反转控制线路的工作原理基本相同，只是当电 动机从正转变为反转时，可直接按下反转按钮 SB2即可实现，不必先按停止按钮SB3。同样， 若使电动机从反转运行变为正转运行时，也只 要直接按下正转按钮SB1即可。
四、接触器、按钮双重联锁正反转控制 线路
a)外形
电气设备安装与维修
图1-28 倒顺开关的结构及符号 b)结构 c)触头结构 d)符号
电气设备安装与维修
电路的工作原理 操作倒顺开关QS，电路状态见表1-7。 必须注意的是当电动机处于正转状态时，要使它反 转，应先把手柄扳到“停”的位置，使电动机先停转， 然后再把手柄扳到“倒”的位置，使它反转。若直接 把手柄由“顺” 扳到“倒”的位置，电动机的定子绕 组会因为电源突然反接而产生很大的反接电流，易使 电动机定子绕组因过热而损坏。
电气设备安装与维修
一、倒顺开关控制线路 倒顺开关控制线路如图1-7所示。电路图中， QS为倒顺开关，其结构如图1-28所示。
图1-27 倒顺开关正反转控制电路
电气设备安装与维修 开关手柄有“倒”、“停”、“顺”三个位置，手柄 只能从“停”位置左转45º或右转45º。倒顺开关在电 路图中的符号如图1-28d所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气设备安装与维修
第一节
三相笼型异步电动机的正转控 制线路及其安装与维修
一、电路图的识读
二、手动正转控制电路
三、点动控制电路 四、自锁控制电路 五、具有过载保护的接触器自锁 正转控制线路
电气设备安装与维修
一、电路图的识读 1．电路图 电路图是根据生产机械运动形式对电气控制系统 的要求，采用国家统一规定的电气图形符号和文 字符号，按照电气设备和电器的工作顺序，详细 表示电路、设备或成套装置的全部基本组成的连 接关系，而不考虑其实际位置的一种简图。 电路图能充分表达电气设备和电器的用途、作用 和工作原理，是电气线路安装、调试和维修的理 论依据。
电气设备安装与维修
识读电路图时应遵循以下原则： 1）电路图一般分电源电路、主电路和辅助电路三 部分绘制。 ①电源电路画成水平线，三相交流电源相序L1， L2，L3自上而下依次画出，中线N和保护地线PE 依次画在相线之下。直流电源的“+”端画在上边， “-”端在下边画出。电源开关要水平画出。 ②主电路是指受电的动力装置及控制、保护电器 的支路等，它是由主熔断器、接触器的主触头、 热继电器的热元件以及电动机等组成。主电路图 要画在电路图的左侧并垂直电源电路。
（3）接线图中的导线有单根导线、导线组（或 线扎）、电缆等之分，可用连续线和中断线来表 示。凡导线走向相同的可以合并，用线束来表示， 达到 接线端子板或电器元件的连接点时可以再分 别画出。在用线束来表示导线组、电缆等时可用 加粗的线条表示，在不引起误解的情况下也可采 用部分加粗。
电气设备安装与维修
电气设备安装与维修
学习目标
1.识读三相交流电动机的典型控 制电路图。 2．掌握安装三相交流电动机典 型控制线路的技能。 3．掌握维修三相交流电动机的 典型控制线路的技能。
电气设备安装与维修
内容简介
在生产实践中，一台生产机械的控制线路可 以比较复杂或简单，但总是由一些基本控制 线路有机的组合起来，电动机常见的基本控 制线路有以下几种：点动控制线路、正转控 制线路、正反转控制线路、位置控制线路、 多地控制线路、降压启动控制线路、调速控 制线路和制动控开启式负荷开关 开启式负荷开关又称为瓷 底胶盖刀开关。生产中常用的是HK系列开启式负 荷开关，适用于照明、电热设备及小容量电动机 控制电路中，供手动和不频繁接通和分断电路， 并起短路保护。 HK系列负荷开关由刀开关和熔断 器组合而成，开启式负荷开关的结构简单，价格 便宜，在一般的照明电路和功率小于5.5kW的电动 机控制线路中被广泛采用。但这种开关没有专门 的灭弧装置，其刀式动触头和静夹座易被电弧灼 伤引起接触不良，因此不宜用于操作频繁的电路。
电气设备安装与维修
3．布置图 布置图是根据电器元件在控制板上的实际安装位 置，采用简化的外形符号（如正方形、矩形、圆 形等）而绘制的一种简图。它不表达各电器元件 的具体结构、作用、接线情况以及工作原理，主 要用于电器元件的布置和安装。图中各电器的文 字符号必须与电路图和接线图的标注相一致。 在实际中，电路图、接线图和布置图要结合起来 使用。
电气设备安装与维修
2)电路图中，各电器的触头位置都按电路未通电或 电器未受外力作用时的常态位置画出。分析原理 时，应从触头的常态位置出发。 3)电路图中，不画各电器元件实际的外形图，而采 用国家统一规定的电气图形符号画出。 4)电路图中，同一电器的各元件不按它们的实际位 置画在一起，而是按其在线路中所起的作用分画 在不同电路中，但它们的动作却是相互关联的， 因此，必须标注相同的文字符号。若图中相同的 电器较多时，需要在电器文字符号后面加注不同 的数字，以示区别，如KM1、KM2等。
电气设备安装与维修
a）
电气设备安装与维修
图1-2
b）
开启式负荷开关 a）结构 b）符号
电气设备安装与维修
5)画电路图时，应尽可能减少线条和避免线条交叉 导线。对有直接电联系的交叉导线连接点，要用 小黑圆点表示；无直接电联系的交叉导线则不画 小黑点。 6)电路图采用电路编号法，即对电路中的各个接点 用字母或数字编号。
电气设备安装与维修
（2）所有的电气设备和电器元件都按其所在的实 际位置绘制在图纸上，且同一电器的各元件根据 其实际结构，使用与电路图相同的图形符号画在 一起，并用点划线框上，其文字符号以及接线端 子的编号应与电路图中的标志一致，以便对照检 查接线。
电气设备安装与维修
③辅助电路一般包括控制主电路工作状态的控制 电路；显示主电路工作状态的指示电路；提供机 床设备局部照明的照明电路等。它是由主令电器 的触头、接触器线圈及辅助触头、继电器线圈及 触头、指示灯和照明灯等组成。辅助电路通过的 电流都较小，一般不超过5A。画辅助电路图时， 应画在电路图的右侧，且电路中与下边电源线相 连的耗能元件（如接触器和继电器的线圈、指示 灯、照明灯等）要画在电路图的下方，而电器的 触头要画在耗能元件与上边电源线之间。为读图 方便，一般应按照自左至右、自上而下的排列来 表示操作顺序。
2．接线图 接线图是根据电气设备和电器元件的实际位置和 安装情况绘制的，只用来表示电气设备和电器元 件的位置、配线方式和接线方式，而不明显表示 电气动作原理。主要用于安装接线、线路的检查 维修和故障处理。绘制、识读接线图应遵循以下 原则：
（1）接线图中一般示出如下内容：电气设备和 电器元件的相对位置、文字符号、端子号、导线 号、导线类型、导线截面积、屏蔽和导线绞合等。
电气设备安装与维修
二、手动正转控制电路 手动正转控制线路是通过低压开关来控制电动机 的启动和停止的，工厂中常用来控制三相电风扇 和砂轮机等设备。 1．低压开关 低压开关主要作隔离、转换及接通和分断电路用， 多数用作机床电路的电源开关和局部照明电路的 开关，有时也可用来直接控制小容量电动机的启 动、停止和正反转。低压开关一般为非自动切换 电器，常用的有刀开关，组合开关和低压断路器。 最常用的刀开关是由刀开关和熔断器组合而成的 负荷开关。负荷开关又分为开启式和封闭式两种。
