光纤通信第三章至第八章习题解答
光纤通信 课后答案 人民邮电出版社
《光纤通信》人民邮电出版社课后答案第一章基本理论1、阶跃型折射率光纤的单模传输原理是什么？答：当归一化频率V小于二阶模LP11归一化截止频率，即0＜V＜2.40483时，此时管线中只有一种传输模式，即单模传输。
2、管线的损耗和色散对光纤通信系统有哪些影响？答：在光纤通信系统中，光纤损耗是限制无中继通信距离的重要因素之一，在很大程度上决定着传输系统的中继距离；光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。
3、光纤中有哪几种色散？解释其含义。
答：（1）模式色散：在多模光纤中存在许多传输模式，不同模式沿光纤轴向的传输速度也不同，到达接收端所用的时间不同，而产生了模式色散。
（2）材料色散：由于光纤材料的折射率是波长的非线性函数，从而使光的传输速度随波长的变化而变化，由此引起的色散称为材料色散。
（3）波导色散：统一模式的相位常数随波长而变化，即群速度随波长而变化，由此引起的色散称为波导色散。
5、光纤非线性效应对光纤通信系统有什么影响？答：光纤中的非线性效应对于光纤通信系统有正反两方面的作用，一方面可引起传输信号的附加损耗，波分复用系统中信道之间的串话以及信号载波的移动等，另一方面又可以被利用来开发如放大器、调制器等新型器件。
6、单模光纤有哪几类？答：单模光纤分为四类：非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。
12、光缆由哪几部分组成？答：加强件、缆芯、外护层。
*、光纤优点：巨大带宽（200THz）、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。
*、光纤损耗：光纤对光波产生的衰减作用。
引起光纤损耗的因素：本征损耗、制造损耗、附加损耗。
*、光纤色散：由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，导致信号的畸变。
引起光纤色散的因素：光信号不是单色光、光纤对于光信号的色散作用。
色散种类：模式色散（同波长不同模式）、材料色散（折射率）、波导色散（同模式，相位常数）。
光纤通信,聂兵_习题答案
光纤通信,聂兵_习题答案1.1什么是光纤通信？简述光纤通信的发展历程？解：光纤通信是以光波作为传输信息的载波以光纤作为光纤通信是以光波作为传输信息的载波、以光纤作为第章习题第一章习题传输介质的一种通信方式。
也就是说，光纤通信是将待传送的语音、图像和数据等信号调制在光载波上，然后通过光纤进行传输的一种通信方式。
光纤进行传输的种通信方式光纤通信的发展粗略分为如下几个阶段(1)第一阶段(1966-1976年),从基础研究到商业应用的开发时期。
段(1966 1976年)从基础研究到商业应用的开发时期在这个时期，实现了短波长(0.85μm)低速率(45140Mb/s)多模光纤通信系统，无中继传输距离约10km。
(2)第二阶段(1976-1986年),这是以提高传输速率和)第阶段年)这是以提高传输速率和增加传输距离为研究目标和大力推广应用的大发展时期。
在这个时期，光纤从多模发展到单模，工作波长从短波长发展到长波长(1.31μm和1.55μm),实现了工作波长为1.31μm、传输速率为140-565Mb/s的单模光纤通信系统，无中继传输距离为10-50km。
(3)第三阶段(1986-1996无中继传输距离为10 50k (3)第三阶段(1986 1996年),这是以超大容量超长距离为目标、全面深入开展新技术研究的时期在这个时期，实现了技术研究的时期。
在这个时期，实现了1.55μm色散移位单μ色散移位单模光纤通信系统。
采用外调制技术，传输速率可达 2.510Gb/s,无中继传输距离可达100-150km。
(4)第四阶段(1996年-至今),开展研究光纤通信新技术。
采用光放大(1996年至今)开展研究光纤通信新技术采用光放大器增加中继距离和采用波分复用增加传输容量。
现在10Gb/s、40Gb/s的系统也已商用化。
1.2光纤通信为什么能够成为一种主要的通信方式？解：光纤通信能够成为现代的主要通信方式，是归因于光纤通信具有以下突出的优点：①通信速率高(单波长速率已达10Gb/s以上),传输容量大(光波具有很高的频率，约1014H Hz,一根光纤可同时传输几十个波长);②损耗低(单模根光纤可同时传输几十个波长)②损耗低(单模已低达0.2dB/km)、传输距离远(中继距离可达50-100Km);③抗干扰能力强(抗强电、雷电和核辐射干扰),保密性好(光纤由石英玻璃制成，由于是绝缘材料，不受电磁场干扰；在光纤中传输的光泄漏非常微弱);④质量轻(是传输相同信息量电缆重量的1/10-1/30),体积小(是相同容量电缆外信息量电缆重量的1/10 1/30)体积小(是相同容量电缆外径的1/3-1/4),敷设方便；⑤耐腐蚀，耐高温(石英玻璃熔点在2000 C以上),可在恶劣环境中工作，寿命长；⑥节约金属材料，有利于资源合理使用(制造同轴电缆和波导管的金属材料有利资合使制造轴电缆波导管的铜、铝、铅等金属材料，在地球上的储存量是有限的；而制造光纤的石英(SiO2)在地球上基本上是取之不尽的材料)1.3光纤通信系统的组成主要包括哪些部分？试画出简图予以说明。
《光纤通信》课后习题答案.
第一章1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
光纤通信课后答案
全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。
即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。
1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。
光发送机由电接口、驱动电路和光源组件组成。
其作用是将电信号转换为光信号，并将生成的光信号注入光纤。
光接收机是由光检测器组件、放大电路和电接口组成。
其作用是将光纤送来的光信号还原成原始的电信号。
光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。
光纤光缆用于传输光波信息。
中继器主要用于补偿信号由于长距离传送所损失的能量。
光缆线路盒：将光缆连接起来。
光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。
光纤连接器：连接光纤跳线与光缆中的光纤。
1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。
1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。
第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。
【精选】光纤通信课后习题解答第3章习题参考答案
第三章 光纤的传输特性1．简述石英系光纤损耗产生的原因，光纤损耗的理论极限值是由什么决定的？答：（1）（2）光纤损耗的理论极限值是由紫外吸收损耗、红外吸收损耗和瑞利散射决定的。
2．当光在一段长为10km 光纤中传输时，输出端的光功率减小至输入端光功率的一半。
求：光纤的损耗系数α。
解：设输入端光功率为P 1，输出端的光功率为P 2。
则P 1＝2P 2光纤的损耗系数()km dB P P km P P L /3.02lg 1010lg 102221==＝α 3．光纤色散产生的原因有哪些？对数字光纤通信系统有何危害？答：（1）按照色散产生的原因，光纤的色散主要分为：模式（模间）色散、材料色散、波导色散和极化色散。
（2）在数字光纤通信系统中，色散会引起光脉冲展宽，严重时前后脉冲将相互重叠，形成码间干扰，增加误码率，影响了光纤的传输带宽。
因此，色散会限制光纤通信系统的传输容量和中继距离。
4．为什么单模光纤的带宽比多模光纤的带宽大得多？答：光纤的带宽特性是在频域中的表现形式，而色散特性是在时域中的表现形式，即色散越大，带宽越窄。
由于光纤中存在着模式色散、材料色散、波导色散和极化色散四种，并且模式色散>>材料色散＞波导色散＞极化色散。
由于极化色散很小，一般忽略不计。
在多模光纤中，主要存在模式色散、材料色散和波导色散；单模光纤中不存在模式色散，而只存在材料色散和波导色散。
因此，多模光纤的色散比单模光纤的色散大得多，也就是单模光纤的带宽比多模光纤宽得多。
光纤损耗吸收损耗本征吸收杂质吸收原子缺陷吸收紫外吸收 红外吸收氢氧根（OH －）吸收 过渡金属离子吸收散射损耗弯曲损耗5．均匀光纤纤芯和包层的折射率分别为n 1=1.50，n 2=1.45，光纤的长度L=10km 。
试求：（1）子午光线的最大时延差；（2）若将光纤的包层和涂敷层去掉，求子午光线的最大时延差。
解：（1） 1sin 21111⎪⎪⎭⎫ ⎝⎛-=-=n n C Ln n C L n CL c M θτ () s 1.72145.150.110350.1105μ=⎪⎭⎫⎝⎛-⨯⨯=km km （2）若将光纤的包层和涂敷层去掉，则n 2=1.01sin 21111⎪⎪⎭⎫ ⎝⎛-=-=n n C Ln n C L n CL c M θτ () s 5210.150.110350.1105μ=⎪⎭⎫⎝⎛-⨯⨯=km km 6．一制造长度为2km 的阶跃型多模光纤，纤芯和包层的折射率分别为n 1=1.47，n 2=1.45，使用工作波长为1.31μm ，光源的谱线宽度Δλ＝3nm ，材料色散系数D m ＝6ps/nm·km ，波导色散τw ＝0，光纤的带宽距离指数γ＝0.8。
《光纤通信》第8章 复习思考题参考答案

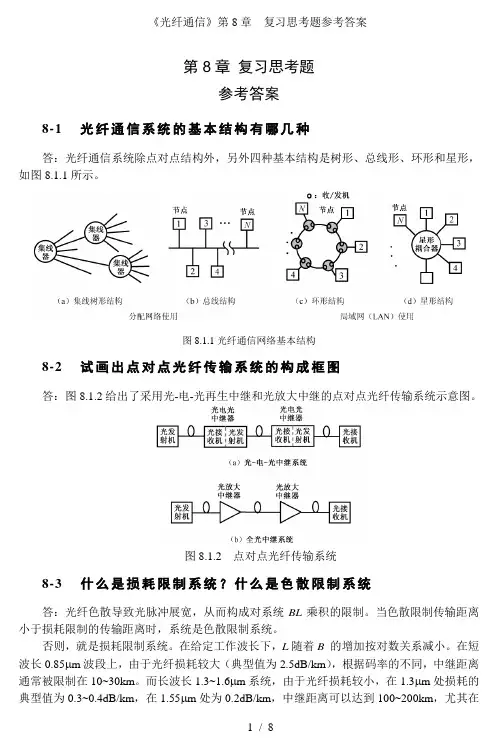

第8章复习思考题参考答案8-1 光纤通信系统的基本结构有哪几种答：光纤通信系统除点对点结构外，另外四种基本结构是树形、总线形、环形和星形，如图8.1.1所示。
图8.1.1光纤通信网络基本结构8-2 试画出点对点光纤传输系统的构成框图答：图8.1.2给出了采用光-电-光再生中继和光放大中继的点对点光纤传输系统示意图。
图8.1.2 点对点光纤传输系统8-3 什么是损耗限制系统？什么是色散限制系统答：光纤色散导致光脉冲展宽，从而构成对系统BL乘积的限制。
当色散限制传输距离小于损耗限制的传输距离时，系统是色散限制系统。
否则，就是损耗限制系统。
在给定工作波长下，L随着B 的增加按对数关系减小。
在短波长0.85μm波段上，由于光纤损耗较大（典型值为2.5dB/km），根据码率的不同，中继距离通常被限制在10~30km。
而长波长1.3~1.6μm系统，由于光纤损耗较小，在1.3μm处损耗的典型值为0.3~0.4dB/km，在1.55μm处为0.2dB/km，中继距离可以达到100~200km，尤其在1.55μm波长处的最低损耗窗口，中继距离可以超过200km。
一般说来，1.3μm单模光纤通信系统在B<1Gb/s 时为损耗限制系统，在B>1 Gb/s时可能成为色散限制系统。
8-4 若光纤的色散太大，将给系统带来什么问题答：色散引起脉冲展宽，可能对系统的接收性能形成两方面的影响。
首先，脉冲的部分能量可能逸出到比特时间以外而形成码间干扰。
这种码间干扰可以采用线性通道优化设计，即使用一个高增益的放大器（主放大器）和一个低通滤波器，有时在放大器前也使用一个均衡器，以补偿前端的带宽限制效应，使这种码间干扰减小到最小。
其次，由于光脉冲的展宽，在比特时间内光脉冲的能量减少，导致在判决电路上SNR 降低。
为了维持一定的SNR，需要增加平均入射光功率。
8-5 简述系统对激光器、探测器和光纤的技术要求答：光纤通信对光源的要求是：（1）电光转换效率高，驱动功率低，寿命长，可靠性高；（2）单色性和方向性好，以减少光纤的材料色散，提高光源和光纤的耦合效率；采用单纵模激光器可以使模分配噪声（MPN）的影响降到最小；边模抑制比MSR>100（20 dB）时，可使模分配噪声（MPN）的影响降到最小。
《光纤通信基础》习题及答案
光栅技术
第二章部分
2.1、光纤的结构由哪几部分组成？各有什么作用？ 答：光纤（Optical Fiber）是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。纤芯的 折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。包层为光的传输提供反射 面和光隔离，并起一定的机械保护作用。 2.2、简述光纤的类型包括哪几种以及各自特点？ 解：实用光纤主要有三种基本类型： 1）、突变型多模光纤（Step Index Fiber, SIF）， 纤芯折射率为 n1 保持不变，到包层突然 变为 n2。这种光纤一般纤芯直径 2a=50~80 μm，光线以折线形状沿纤芯中心轴线方向传播， 特点是信号畸变大。 2）、渐变型多模光纤（Graded Index Fiber, GIF）， 在纤芯中心折射率最大为 n1，沿径向 r 向外围逐渐变小，直到包层变为 n2。这种光纤一般纤芯直径 2a 为 50μm，光线以正弦形 状沿纤芯中心轴线方向传播，特点是信号畸变小。 3）、单模光纤（Single Mode Fiber, SMF），折射率分布和突变型光 纤相似，纤芯直径只有 8~10 μm，光线以直线形状沿纤芯中心轴线方向传播。因为这种光 纤只能传输一个模式（两个偏振态简并），所以称为单模光纤，其信号畸变很小。 2.3、色散的产生以及危害？ 答：由于光纤中所传信号的不同频率成分， 或信号能量的各种模式成分，在传输过程中， 因群速度不同互相散开，引起传输信号波形失真，脉冲展宽的物理现象称为色散；光纤色散 的存在使传输的信号脉冲畸变，从而限制了光纤的传输容量和传输带宽。 2.4、光缆的结构分类？ 答：(1) 层绞式结构：层绞式光缆的结构类似于传统的电缆结构方式，故又称为古典式光缆。 (2) 骨架式结构：架式光缆中的光纤置放于塑料骨架的槽中，槽的横截面可以是 V 形、U 形 或其他合理的形状，槽的纵向呈螺旋形或正弦形，一个空槽可放置 5~10 根一次涂覆光纤。 (3) 束管式结构：束管式结构的光缆近年来得到了较快的发展。它相当于把松套管扩大为整 个纤芯，成为一个管腔，将光纤集中松放在其中。 (4) 带状式结构：带状式结构的光缆首先将一次涂覆的光纤放入塑料带内做成光纤带，然后 将几层光纤带叠放在一起构成光缆芯。 2.5、光缆的种类？ 答：根据光缆的传输性能、距离和用途，光缆可以分为市话光缆、长途光缆、海底光缆和用
光纤通信第三版习题答案
光纤通信第三版习题答案光纤通信第三版习题答案光纤通信是一种高速传输信息的技术，它利用光信号在光纤中传输数据。
光纤通信的发展已经进入到第三版，为了帮助读者更好地理解和掌握相关知识，本文将提供一些光纤通信第三版习题的答案。
第一章：光纤通信基础知识1. 什么是光纤通信？光纤通信是利用光纤作为传输介质，将信息以光信号的形式传输的一种通信方式。
2. 光纤通信的优点有哪些？光纤通信具有大带宽、低损耗、抗干扰能力强等优点。
3. 光纤通信的基本组成部分有哪些？光纤通信的基本组成部分包括光源、调制器、光纤、解调器和接收器等。
4. 光纤通信的工作原理是什么？光纤通信的工作原理是利用光的全反射特性将光信号在光纤中传输，通过调制器和解调器的处理，将光信号转换为电信号进行传输和接收。
第二章：光纤通信系统设计1. 光纤通信系统的设计包括哪些方面？光纤通信系统的设计包括光源的选择、光纤的布线和连接、调制器和解调器的设计等方面。
2. 光纤通信系统中如何选择合适的光源？选择合适的光源需要考虑光源的功率、频率范围和调制方式等因素。
3. 光纤通信系统中如何设计光纤的布线和连接？光纤的布线和连接需要考虑光纤的长度、弯曲半径和连接方式等因素，以保证光信号的传输质量。
4. 光纤通信系统中如何设计调制器和解调器？调制器和解调器的设计需要考虑调制方式、解调方式和信号处理的算法等因素，以实现光信号的调制和解调。
第三章：光纤通信的性能评估1. 光纤通信系统的性能评估指标有哪些？光纤通信系统的性能评估指标包括传输速率、误码率、信噪比和带宽等。
2. 如何评估光纤通信系统的传输速率？光纤通信系统的传输速率可以通过测量单位时间内传输的比特数来评估。
3. 如何评估光纤通信系统的误码率？光纤通信系统的误码率可以通过发送和接收的比特数之间的差异来评估。
4. 如何评估光纤通信系统的信噪比？光纤通信系统的信噪比可以通过测量信号和噪声的功率之间的比值来评估。
第四章：光纤通信的应用1. 光纤通信在哪些领域得到了广泛应用？光纤通信在通信、互联网、电视传输和医疗等领域得到了广泛应用。
《光纤通信》课后习题答案
《光纤通信》课后习题答案习题二1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。
根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，得到sin /sin sin67/sin33y i y n θθ==（自己用matlab 算出来）其中利用了空气折射率1i n =。
这种玻璃的临界角为1arcsinc yn θ=（自己用matlab 算出来） 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率1.00n =，则允许的最大入射角max θ为多少？解：阶跃光纤的数值孔径为max sin 0.24NA θ=允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算（1）纤芯和包层的相对折射率?；（2）光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -?=≈光纤的数值孔径为0.38NA =4．已知阶跃光纤纤芯的折射率为1 1.5n =，相对折射（指数）差0.01?=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率002233.3V a n ππλλ==?=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
《光纤通信》第3章课后习题答案
1．计算一个波长为1m λμ=的光子能量，分别对1MHz 和100MHz 的无线电做同样的计算。
解：波长为1m λμ=的光子能量为834206310// 6.6310 1.991010c m s E hf hc J s J mλ---⨯===⨯⋅⨯=⨯ 对1MHz 和100MHz 的无线电的光子能量分别为346286.6310110 6.6310c E hf J s Hz J --==⨯⋅⨯⨯=⨯346266.631010010 6.6310c E hf J s Hz J --==⨯⋅⨯⨯=⨯2．太阳向地球辐射光波，设其平均波长0.7m λμ=，射到地球外面大气层的光强大约为20.14/I W cm =。
如果恰好在大气层外放一个太阳能电池，试计算每秒钟到达太阳能电池上每平方米板上的光子数。
解：光子数为3484441660.14 6.6310310101010 3.98100.710c I Ihc n hf λ---⨯⨯⨯⨯=⨯=⨯=⨯=⨯⨯ 3．如果激光器在0.5m λμ=上工作，输出1W 的连续功率，试计算每秒从激活物质的高能级跃迁到低能级的粒子数。
解：粒子数为3482161 6.6310310 3.98100.510c I Ihc n hf λ---⨯⨯⨯⨯====⨯⨯ 4．光与物质间的相互作用过程有哪些？答：受激吸收，受激辐射和自发辐射。
5．什么是粒子数反转？什么情况下能实现光放大？答：粒子数反转分布是指高能级粒子布居数大于低能级的粒子布居数。
处于粒子数反转分布的介质（叫激活介质）可实现光放大。
6．什么是激光器的阈值条件？答：阈值增益为1211ln 2th G L r r α=+其中α是介质的损耗系数，12,r r 分别是谐振腔反射镜的反射系数。
当激光器的增益th G G ≥时，才能有激光放出。
（详细推导请看补充题1、2）7．由表达式/E hc λ=说明为什么LED 的FWHM 功率谱宽度在长波长中会变得更宽些？证明：由/E hc λ=得到2hc E λλ∆=-∆，于是得到2E hc λλ∆=-∆，可见当E ∆一定时，λ∆与2λ成正比。
(整理)光纤通信课后第3章习题答案.
第3章 复习思考题参考答案3-1 连接器和跳线的作用是什么？接头的作用又是什么答：连接器是把两个光纤端面结合在一起，以实现光纤与光纤之间可拆卸（活动）连接的器件。
跳线用于终端设备和光缆线路及各种光无源器件之间的互连，以构成光纤传输系统。
接头是把两个光纤端面结合在一起，以实现光纤与光纤之间的永久性（固定）连接。
接头用于相邻两根光缆（纤）之间的连接，以形成长距离光缆线路。
3-2 耦合器的作用是什么？它有哪几种耦合器的功能是把一个或多个光输入分配给多个或一个光输出。
耦合器有T 形耦合器、星形耦合器、方向耦合器和波分耦合器。
3-3 简述波导光栅解复用器的工作原理阵列波导光栅由N 个输入波导、N 个输出波导、两个具有相同结构的N ⨯ N 平板波导星形耦合器以及一个平板阵列波导光栅组成，如图3.4.4所示。
这种光栅相邻波导间具有恒定的路径长度差∆L ，由式（1.2.8）可知，其相邻波导间的相位差为λφLn ∆=∆eff π2 （3.4.6）式中，λ是信号波长，∆L 是路径长度差，通常为几十微米，eff n 为信道波导的有效折射率，它与包层的折射率差相对较大，使波导有大的数值孔径，以便提高与光纤的耦合效率。
输入光从第一个星形耦合器输入，在输入平板波导区（即自由空间耦合区）模式场发散，把光功率几乎平均地分配到波导阵列输入端中的每一个波导，由阵列波导光栅的输入孔阑捕捉。
由于阵列波导中的波导长度不等，由式（3.4.6）可知，不同波长的输入信号产生的相位延迟也不等。
AWG 光栅工作原理是基于马赫-曾德尔干涉仪的原理，即两个相干单色光经过不同的光程传输后的干涉理论，所以输出端口与波长有一一对应的关系，也就是说，由不同波长组成的入射光束经阵列波导光栅传输后，依波长的不同就出现在不同的波导出口上。
此处设计采用对称结构，根据互易性，同样也能实现合波的功能。
输1λ1λ12图3.4.3 由阵列波导光栅（AWG ）组成的解复用器/路由器3.4 简述介质薄膜干涉滤波器解复用器的作用（见原荣编著《光纤通信（第2版）》3.4.3节）答：介质薄膜光滤波器解复用器利用光的干涉效应选择波长。
光纤通信第三章至第八章习题解答
• 5、目前光纤通信中为什么普遍采用双异质结结构的条形半导体激光 器作为光源？比较增益波导型和折射率波导型两种条形激光器各有什 么特点？
• 异质结和同质结结构激光器在阈值电流密度上存在较大差别，参见3.1.1。 • 增益波导型和折射率波导型激光器的区别参见3.1.1。
小的数据电流ID亦可产生足够的光输出，因此需要加偏置电流IB，IB的选取原 则是略小于Ith。太小的IB需要较大的ID才能满足阈值条件；太大的IB会引起消 光比性能下降，同时较高的电流也会产生较大的热量，以及寿命的缩短。
• 9、在数字光纤通信系统中，选择线路码型时要考虑哪几 个因素？ …… 某数字光纤通信系统中， 信息码速为
• 6、在光纤通信系统中对LD驱动电路和偏置电路有什么要求？在LD驱 动电路中为什么一定要加偏置电流？偏置电流应加多大才合适？若偏 置电流加得过大或过小对LD的调制特性会产生什么影响？
• 对LD驱动电路和偏置电路的要求是 • 输出的光脉冲峰值保持恒定 • 光脉冲的通断比应＞＞10 • 激光发射的时间必须远短于码元时间 • 采用阻尼电路以避免张驰振荡 • 因为LD是阈值器件，只有外加驱动电流超过阈值后才能发出激光，为使得较
• 6、接收机中的噪声包括哪些？这些噪声声可分为两类：散粒噪声 和热噪声。接收机中的噪声源及其引入部位参见教材图4-20所示。
• 7、何谓动态范围？……求该接收机的动态范围值和灵敏 度值。
• 动态范围、灵敏度及其表示方法等参见教材。 • 10lg(0.2μw/1mw)=10lg(2×10-4)=-36.99dBm • 10lg(13.6nw/1mw)=10lg(1.36×10-4)=-48.67dBm • -36.99-(-48.67)≈11.68dB • 所以， 灵敏度为-48.67dBm ， 动态范围为11.68dB。
光纤通信简明教程参考答案
光纤通信简明教程参考答案第一章习题1-1 什么是光纤通信?目前使用的通信光纤大多数采用基础材料为SiO2的光纤,它是工作在电磁波的哪个区?波长范围是多少?对应的频率范围是多少?光纤通信是利用光导纤维传输光波信号的通信方式。
目前使用的通信光纤大多数采用基础材料为SiO2的光纤。
它是工作在近红外区，波长为0.8～1.8μm，对应的频率为167～375THz。
1-2 试画出光纤通信系统组成的方框图。
一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。
1-3 通信系统的容量用BL积表示，B和L分别是什么含义?系统的通信容量用比特率—距离积表示，B为比特率，L为中继间距。
1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。
(1) 通信容量大(2) 中继距离远(3) 抗电磁干扰能力强，无串话(4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。
光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。
因而经济效益非常显著。
1-5 请查阅最新资料论述光纤通信的发展趋势。
略第二章习题2-1 一个频率为14106⨯Hz 的光源，其发射功率为10W ，它一秒内发射多少个光子?解： 191434141052.210610626.610106,10⨯=⨯⨯⨯==⨯==-ννh P N HzW P2-2 如下两种光纤，临界角满足什么条件可以保持光在纤芯中传播?（1） 对于石英光纤，纤芯的折射率48.11=n ，包层的折射率46.12=n 。
（2） 对于塑料光纤，纤芯的折射率495.11=n ，包层的折射率402.12=n 。
解：由 12sin n n c =ϑ 得 121sin n n c -=ϑ （1）︒==-57.8048.146.1sin 1c ϑ （2）︒==-94.73495.1402.1sin 1c ϑ2-3 一单色光垂直照在厚度均匀的薄油膜上。
《光纤通信》习题解答
第1章1.光通信的优缺点各是什么？答：优点有：通信容量大；传输距离长；抗电磁干扰；抗噪声干扰；适应环境；重量轻、安全、易敷设；；寿命长。
缺点：接口昂贵；强度差；不能传送电力；需要专用的工具、设备以及培训；未经受长时间的检验。
2.光通信系统由哪几部分组成，各部分功能是什么？答：通信链路中最基本的三个组成部分是光发射机、光接收机和光纤链路。
各部分的功能参见1.3节。
3.假设数字通信系统能够在载波频率1%的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？答：5GHz×1％/64k＝781路（3×108/1.55×10-6）×1％/64k＝3×107路4.SDH体制有什么优点？答：主要为字节间插同步复用、安排有开销字节用于性能监控与网络管理，因此更加适合高速光纤线路传输。
5.简述未来光网络的发展趋势及关键技术。
答：未来光网络的发展趋势为全光网，关键技术为多波长传输和波长交换技术。
6.简述WDM的概念。
答：WDM的基本思想是将工作波长略微不同，各自携带了不同信息的多个光源发出的光信号，一起注入同一根光纤，进行传输。
这样就充分利用光纤的巨大带宽资源，可以同时传输多种不同类型的信号，节约线路投资，降低器件的超高速要求。
7.解释光纤通信为何越来越多的采用WDM+EDFA方式。
答：WDM波分复用技术是光纤扩容的首选方案，由于每一路系统的工作速率为原来的1/N，因而对光和电器件的工作速度要求降低了，WDM合波器和分波器的技术与价格相比其他复用方式如OTDM等，有很大优势；另一方面，光纤放大器EDFA的使用使得中继器的价格和数量下降，采用一个光放大器可以同时放大多个波长信号，使波分复用（WDM）的实现成为可能，因而WDM＋EDFA方式是目前光纤通信系统的主流方案。
8.WDM光传送网络（OTN）的优点是什么？答：（1）可以极提高光纤的传输容量和节点的吞吐量，适应未来高速宽带通信网的要求。
《光纤通信》课后习题答案
1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
光纤通信考试试题及答案
光纤通信考试试题及答案第一部分：选择题1. 光纤通信系统中，光信号的主要传输方式是：A. 广播传输B. 串行传输C. 并行传输D. 随机传输答案：B. 串行传输2. 光纤通信中，下列哪个参数不属于光纤特性：A. 折射率B. 纤芯直径C. 数字传输速率D. 衰减系数答案：C. 数字传输速率3. 光纤通信系统中，起到光信号放大作用的设备是：A. 光开关B. 光放大器C. 光电探测器D. 光纤衰减器答案：B. 光放大器4. 光纤传输速率的单位是：A. MbpsB. GbpsC. KbpsD. Hz答案：B. Gbps5. 光纤通信系统中，用于将光信号转换为电信号的设备是：A. 光开关B. 光放大器C. 光电探测器D. 光纤衰减器答案：C. 光电探测器第二部分：填空题6. 光纤通信中，被称为“光之窗”的波长范围是________。
答案：1310nm-1550nm7. 光纤通信系统中，光纤的主要组成部分是由________和________组成。
答案：纤芯（core）和包层（cladding）8. 光纤通信中，衰减是指光信号在传输过程中的________损耗。
答案：光功率9. 光纤通信中，常用的光纤连接器有________和________两种类型。
答案：FC和LC10. 光纤通信中，光纤主要通过________的方式进行信号传输。
答案：全内反射第三部分：简答题11. 请简要介绍光纤通信的基本原理及优势。
答：光纤通信是利用光的全内反射原理，将信息信号转换为光信号，通过光纤进行传输的通信方式。
其优势包括传输速率高、信号衰减小、抗干扰性强、带宽大等。
12. 请简述光纤通信系统中的光放大器的作用及常见类型。
答：光放大器是光纤通信系统中起到放大光信号的作用的设备。
常见的光放大器类型包括EDFA（Erbium-Doped Fiber Amplifier）、Raman放大器等。
13. 请解释光纤衰减的原因及常见的衰减方式。
光纤通信课后习题参考答案
光纤通信课后习题答案第一章习题参考答案1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。
传输损耗高达1000dB/km 左右。
2、试述光纤通信系统的组成及各部分的关系。
答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。
系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。
中继器就是用于长途传输时延长光信号的传输距离。
3、光纤通信有哪些优缺点？答：光纤通信具有容量大，损耗低、中继距离长，抗电磁干扰能力强，保密性能好，体积小、重量轻，节省有色金属和原材料等优点；但它也有抗拉强度低，连接困难，怕水等缺点。
第二章 光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T 关于光纤类型的建议，可以将光纤分为G.651光纤（渐变型多模光纤）、G .652光纤（常规单模光纤）、G .653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布 () 21⎩⎨⎧≥<=ar n ar n r n 渐变型光纤的折射率分布 () 2121⎪⎩⎪⎨⎧≥<⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛∆-=ar n a r a r n r n cm α 3．阶跃型光纤和渐变型光纤的数值孔径NA 是如何定义的？两者有何区别？它是用来衡量光纤什么的物理量？答：阶跃型光纤的数值孔径2s i n 10∆==n NA φ 渐变型光纤的数值孔径 ()() 20-0s i n220∆===n n n NA c φ两者区别：阶跃型光纤的数值孔径是与纤芯和包层的折射率有关；而渐变型光纤的数值孔径只与纤芯内最大的折射率和包层的折射率有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
•
6、接收机中的噪声包括哪些？这些噪声是怎么产生的？
光接收机中存在各种噪声源，根据噪声产生的不同机理，噪声可分为两类：散粒噪声 和热噪声。接收机中的噪声源及其引入部位参见教材图4-20所示。
• 7、何谓动态范围？……求该接收机的动态范围值和灵敏 度值。
• • • • • 动态范围、灵敏度及其表示方法等参见教材。 10lg(0.2μw/1mw)=10lg(2×10-4)=-36.99dBm 10lg(13.6nw/1mw)=10lg(1.36×10-4)=-48.67dBm -36.99-(-48.67)≈11.68dB 所以， 灵敏度为-48.67dBm ， 动态范围为11.68dB。
•
5、目前光纤通信中为什么普遍采用双异质结结构的条形半导体激光 器作为光源？比较增益波导型和折射率波导型两种条形激光器各有什 么特点？
异质结和同质结结构激光器在阈值电流密度上存在较大差别，参见3.1.1。 增益波导型和折射率波导型激光器的区别参见3.1.1。
• •
•
6、在光纤通信系统中对LD驱动电路和偏置电路有什么要求？在LD驱 动电路中为什么一定要加偏置电流？偏置电流应加多大才合适？若偏 置电流加得过大或过小对LD的调制特性会产生什么影响？
• 10、光接收机电路中为什么以FET构成最前端的互阻抗放 大器？
• 参见4.2.1，重点是理解前置放大对高灵敏度和低噪声的要求和FET宽频带、低噪声的 特点。
• 11、列出影响光纤通信系统中接收机灵敏度的各种因素。 并说明这些因素是怎样影响接收机灵敏度的。
• • • • • 影响接收机灵敏度的主要因素包括： 码间干扰 消光比 暗电流 这些因素对接收机灵敏度的影响参见4.5.3。
光纤通信第三章至第八章习题解答
第三章习题
• • • • • • 1、比较半导体激光器和发光二极管的异同。半导体激光器（LD）有哪些特 性？半导体发光二极管（LED）有那些特性？ LD和LED都可以用作通信光源。LD原理是受激辐射，而LED是自发辐射。 LD是阈值器件，需要较完善的驱动和外围电路，其发出的光谱线窄，适宜于 高速率系统；LED没有阈值，结构简单，但其谱线较宽，适用于要求较低的 场合。 2、为什么LD要工作在正向偏置状态？何谓激光器的阈值电流？激光器的阈 值电流与激光器的使用温度、使用时间有什么关系？ LD加正向偏置电压用以克服PN结中自建场的影响，从而降低势垒，以形成 粒子数反转分布。激光器的阈值电流与温度和使用时间成正比关系。 4、已知半导体材料GaAs的Eg＝1.43eV，InGaAsP的Eg=0.96eV，分别求 由这两种材料组成的半导体激光器的发射波长。 可由hf = ΔE计算出对应的光频率，其中h 为普郎克常量，然后再将频率换算 至对应的光波长。
•
•
4、何谓暗电流？暗电流是怎么产生的？暗电流的存在对信号的接收 会产生什么影响？
处于反向偏压下的半导体光电二极管，在无光照时仍有电流流过，这部分电流称为暗 电流。光电检测器中的暗电流对光接收机灵敏度的影响与消光比的影响相似。暗电流 与光源无信号时的残留光一样，在接收机中产生噪声，降低接收机的灵敏度。
对LD驱动电路和偏置电路的要求是 输出的光脉冲峰值保持恒定 光脉冲的通断比应＞＞10 激光发射的时间必须远短于码元时间 采用阻尼电路以避免张驰振荡 因为LD是阈值器件，只有外加驱动电流超过阈值后才能发出激光，为使得较 小的数据电流ID亦可产生足够的光输出，因此需要加偏置电流IB，IB的选取原 则是略小于Ith。太小的IB需要较大的ID才能满足阈值条件；太大的IB会引起消 光比性能下降，同时较高的电流也会产生较大的热量，以及寿命的缩短。
• • • • • •
• 9、在数字光纤通信系统中，选择线路码型时要考虑哪几 个因素？ …… 某数字光纤通信系统中， 信息码速为 • 139.264Mbit/s，若采用5B6B码其线路码速为多少？若采 • 用4B1H线路码速又为多少？
• • • • • • 线路码型的选取原则参见3.3.2。 除扰码外，字变换码和插入码都会提高线路传输速率，本题中， 5B6B码型： 线路速率为139.264×6/5=167.1168Mbit/s 4B1H码型： 线路速率为139.264×(4+1)/4=174.08Mbit/s
第五章作业题
第0、目前在光纤通信系统中对光源的调制采用的PCM • 脉码强度直接调制方式有什么特点？
• 直接调制的特点参见3.2.1。
第四章习题
•
• • • • • • •
1、光纤通信系统对光检测器有什么要求？比较PIN和APD各自的特 点。
参见4.1，光纤通信系统对光检测器的基本要求是： 波长段内响应度或灵敏度要高 具有足够的带宽和响应速度 由检测器引入的附加噪声必须最低，暗电流、漏电流和并联电导必须最小 较低的偏压或偏流，具有高可靠性和长寿命 较小的几何尺寸，便于与光纤及其他电路组装 APD具有雪崩效应，倍增电流较大，但是噪声也较大。
