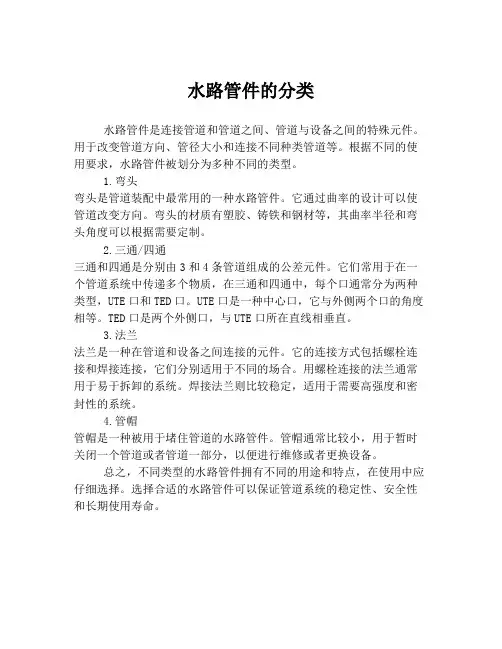

水路管件的分类
水路管件的分类
水路管件是连接管道和管道之间、管道与设备之间的特殊元件。
用于改变管道方向、管径大小和连接不同种类管道等。
根据不同的使用要求，水路管件被划分为多种不同的类型。
1.弯头
弯头是管道装配中最常用的一种水路管件。
它通过曲率的设计可以使管道改变方向。
弯头的材质有塑胶、铸铁和钢材等，其曲率半径和弯头角度可以根据需要定制。
2.三通/四通
三通和四通是分别由3和4条管道组成的公差元件。
它们常用于在一个管道系统中传递多个物质，在三通和四通中，每个口通常分为两种类型，UTE口和TED口。
UTE口是一种中心口，它与外侧两个口的角度相等。
TED口是两个外侧口，与UTE口所在直线相垂直。
3.法兰
法兰是一种在管道和设备之间连接的元件。
它的连接方式包括螺栓连接和焊接连接，它们分别适用于不同的场合。
用螺栓连接的法兰通常用于易于拆卸的系统。
焊接法兰则比较稳定，适用于需要高强度和密封性的系统。
4.管帽
管帽是一种被用于堵住管道的水路管件。
管帽通常比较小，用于暂时关闭一个管道或者管道一部分，以便进行维修或者更换设备。
总之，不同类型的水路管件拥有不同的用途和特点，在使用中应仔细选择。
选择合适的水路管件可以保证管道系统的稳定性、安全性和长期使用寿命。
管件的种类及各自的用途
管件的种类及各自的用途管件是一种用于连接和控制流体的重要设备。
根据不同的形状和功能，管件可以分为多种类型，每种类型都有各自的用途。
本文将介绍几种常见的管件及其用途。
一、弯头弯头是一种用于改变管道方向的管件。
它可以将管道从水平转向垂直或改变管道的流向。
弯头通常按照弯曲角度分为90度弯头和45度弯头。
90度弯头常用于管道的转向，而45度弯头则常用于管道的弯曲。
弯头广泛应用于工业管道、建筑管道以及家庭供水系统等。
二、三通三通是一种具有三个出口的管件。
它可以将一个管道分成两个或将两个管道合并成一个。
三通通常有等径三通和异径三通两种类型。
等径三通用于连接相同直径的管道，而异径三通则用于连接不同直径的管道。
三通广泛应用于石油、化工、冶金等领域的管道系统中。
三、法兰法兰是一种用于连接管道的环形扁平件。
它通常由两个相互压紧的法兰盘和一根连接两个法兰盘的螺栓组成。
法兰可以连接不同材质和不同直径的管道，具有较好的密封性能和可拆卸性。
法兰广泛应用于石油、化工、造船等领域的管道系统中。
四、封头封头是一种用于封闭管道的管件。
它通常用于管道的终点或需要封闭的部位。
封头有多种形状和结构，例如平封头、球形封头、锥形封头等。
不同形状的封头适用于不同的管道需求，可以提供良好的密封性能和强度。
封头广泛应用于石油、化工、医药等领域的管道系统中。
五、承插件承插件是一种用于连接管道的管件。
它通常由一个管道和一个垫圈组成，通过将承插件插入管道中并用螺栓固定来实现连接。
承插件具有简单、可靠且易于安装的特点，广泛应用于给水、排水、暖通空调等领域的管道系统中。
六、套管套管是一种用于修复管道的管件。
它通常由一个内径较小的管道和一个外径较大的管道组成，通过将套管套在破损的管道上并进行焊接或螺栓固定来修复管道。
套管可以修复管道的破损或腐蚀部位，延长管道的使用寿命。
套管广泛应用于化工、石油、电力等领域的管道系统中。
七、管帽管帽是一种用于封闭管道端口的管件。
管件常识弯头法兰三通
管件常识（弯头、法兰、三通）三．管道系统常识3.1管道常用材料：管道中常用的原材料有：板材、管材和锻件。
⑴板材：常见板材有卷板、平板和开平板.卷板通常成卷交货，优点是可根据需要任意截取长度，缺点是必须有相应的开卷设备，板面平整度一般.平板通常是成张交货，优点是板面平整，便于运输，使用缺点是有时板材使用率较低.开平板是将卷板通过剪板机剪成一块块经板面平整后而成的.区分平板和开平板的方法，除观察其表面及边缘平整度，光滑度外，还有一简便方法：真正的平板，每张上均有钢厂出厂时的标记，如厂家、规格、钢号等字样，而在开平板上就没有这些记号.板材理论重量计算公式为：碳钢板理重=长*宽*厚*7.85/106 (毫米为单位，重量为公详细）不锈钢板理重=长*宽*厚*7.91/106 (毫米为单位，重量为公斤)例如：一张1500*6000*6的不锈钢板：理重=1500*6000*6*7.91=71190000，小数点前移6位=71.19Kg⑵管材：这主要指圆管，可分为焊管(直缝焊管、螺旋焊管)及无缝管.焊管(也叫有缝管)通常用于压力较低(20KG/CM2)的管道，其中螺旋焊管又主要用于大口径(如DN400以上)系统，因此，其壁厚一般较薄(通常SCH10以下).无缝管则一般用于压力较高的管道，由于无缝管生产工艺所限，我们常用的工业无缝管，通常是热轧而成，因此市场上可供热轧无缝管的壁厚，对于一定口径的管材，通常是有一定下限的(一般在SCH10以上)，此如：Φ27-Φ48壁厚≥2.0Φ57-Φ76壁厚≥3.0Φ89-Φ159壁厚≥3.5Φ168-Φ219壁厚≥4.0(Φ168*3市场有，但较少)Φ273壁厚≥6.0Φ325-Φ377壁厚≥8.0Φ402-Φ426壁厚≥9.0Φ530-Φ630壁厚≥10.0管材每米理论重量计算公式为：碳钢管理重=(外经-壁厚)*壁厚*0.02466 (毫米为单位，重量为公斤)不锈钢管理重=(外经-壁厚)*壁厚*0.02491 (毫米为单位，重量为公斤))例如：一根6米长273*8的不锈钢管：每米理重=(273-8)*8*0.02491=52.81Kg6米一根理重=52.81*6=316.86Kg(3)锻件：锻件通常用于制造法兰，承插件及某些接头。
标准管件基础知识
2023-11-11
目 录
• 管件的基本分类与定义 • 标准管件的材料与制造 • 标准管件的连接方式 • 标准管件的相关标准与规范 • 标准管件在各领域的应用实例 • 标准管件的未来发展趋势与挑战
01
管件的基本分类与定义
定义与分类
管件是用于管道连接、管道分支、管道变径等目的的零件，通常包括弯头、三通 、异径管、法兰等类型。
轻量化材料
为满足现代工业对节能、环保的需求，轻量化材料的标准管件逐渐受到青睐。 例如，铝合金、钛合金等材料制成的管件具有更轻的重量和更好的耐腐蚀性。
制造工艺的改进与创新
精密制造
随着机械加工技术的不断发展，精密制造已成为标准管件制造的主流趋势。通过高精度机床和辅助设备的加工， 可以实现管件的高精度、高一致性。
道直径不同的三通。
异径管
异径管是用于管道变径的管件， 分为同心异径管和平行异径管， 同心异径管指两端的直径相同的 异径管，平行异径管指两端的直
径不同的异径管。
应用领域与重要性
管件在石油、化工、电力、建筑等行业中得到广泛应用，用 于输送流体介质，如水、气体、液体等。
管件在管道连接中起着关键作用，其质量直接影响到管道系 统的安全性和可靠性。
材质检验
对管件的材料进行检验， 确保其符合设计要求，如 化学成分、力学性能等。
03
标准管件的连接方式
对接焊接
对接焊接是将两个管件通过焊接 的方式进行连接，通常采用自动
或半自动焊接设备进行操作。
对接焊接具有较高的强度和可靠 性，适用于高压管道和大型管道
系统。
对接焊接的缺点是焊接过程中会 产生焊接变形和应力，需要进行
无损检测来确保焊接质量。
弯头、活接、管码、阀门等常见管件图例及说明
常用管件图例1.弯头：改变管路方向的管件。
其中90°弯头、45°弯头最为常用。
90°弯头45°弯头2.三通：三通是具有三个口子，用于改变流体方向的管件、管道连接件。
按管径尺寸可分为正三通（等径三通）和异径三通。
正三通异径三通3.直通和活接1)直通：用于加长管道。
2)活接：能方便安装拆卸的常用管道连接件。
一般管道不大于一寸时（DN25或φ32）用活接连接，一寸以上用密闭性更佳的法兰。
实际应依现场条件及要求选用连接方式。
直通（等径管套）活接外丝活接内丝活接4.大小头和法兰1)大小头：又称异径管、异径直通。
用于两种不同管径的管道之间的连接。
2)法兰：法兰是管道之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接。
法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。
大小头（异径管套）法兰5.管码：包括码仔、半边码、吊码和U型码。
用于固定管道的管件。
装配在焊接板上之前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。
再放上另一半管夹身和盖板，用螺钉拧紧。
切忌直接焊接已装好管夹的底板。
码仔半边码吊码U型码6.球阀和底阀1)球阀：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。
2)底阀：主要应用于水泵等处理浆液的机械设备，通常底阀会被安装在水泵水下吸管的底端，来防止浆液回流。
球阀底阀7.止回阀和闸阀1)止回阀：指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。
2)闸阀：是一个启闭件闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
蝶形止回阀闸阀。
管件的分类及图片对照介绍
1、接头类 内丝接头外丝接头 刚性接头挠性接头 头双丝接头 内外牙游任仪表接头 头燃气表接头 管件的分类丝扣接头 平面游任阳丝游任 内外丝接头单丝接阴丝游任压力表接止阀接头 卡套式接头 扩口式接头 焊接接头承口接快速接头 气动快速接头 液压快速接头异径直通管道减震器有边接头 异径有边接头 直接头翻边接头管束 活接头半管接头旋转接头 管道修补器补偿器光面接头哈夫节 ♦关节接头.防盗接头可曲挠橡林接头 胶接头 传力接头鞍型接头2、弯头类 外接头卫生级接头卡箍胶管接头 格沟槽式弯头 卡套式弯头 /对焊弯头承插弯头可曲挠橡胶弯内牙弯头外牙弯头 内外牙弯头带边弯头头 hrldfid E-fdut i nt 驰带座弯头 异径弯头无缝弯头 法兰弯头 双3、三通类 承弯头卫生级弯头45O弯头180正三通异径三通斜三通Y 三通 鞍形三通 瓶型三通 沟槽式三通 机械三通对焊三通承插三通卡套三通内牙三通暖气专用三通 内外牙三通螺纹三通外牙三通消音三通 带边三通锻制三通 顺水三通 卫生级三通4、四通类 正四通 斜四通 平面四通机械四通 等径四通立体四通.对焊四通异径四通 丝扣四通承插四通无缝四通卫生级四通 5、异径管类 同心异径管沟槽式异径管卫生级异径管焊接异6、法兰类7、弯管类管 双承异径管内螺束节螺纹异径管 外螺束节高压异径平插法兰 平焊法兰 对焊法兰盲板法兰带颈法兰承插焊法兰卫生级法兰过桥弯管 压力表弯管8、管帽类 S 型弯管六角管帽 圆管帽对焊管帽 封头圆封头椭圆封头锥型封头堵头9、管配件无直边封头闷盖盲片堵头丝堵快装修补棒管卡六角卜申中华人民共和国国家标准管路系统的图形符号管路Graphical symbols for piping systems —Piping本标准规定「各类管路的图形符号。
本标准券效采用国际标也ISO 4067/1—84《技术制图一卫生、采暖、通风及管路输送用符号况1管路*方法•和方法：应今认避免在同•图样上同时使用。
弯头三通标准
弯头三通标准
一、尺寸精度
1.1 弯头三通的直径尺寸应符合图纸要求，公差应在规定范围内。
1.2 弯头三通的壁厚应符合图纸要求，公差应在规定范围内。
二、形状精度
2.1 弯头三通的弯曲角度和弯曲半径应符合图纸要求。
2.2 弯头三通的直线度、平面度、圆度等形状公差应符合规定要求。
三、表面质量
3.1 弯头三通的内、外表面应光滑、平整，无裂纹、气孔、杂质等缺陷。
3.2 弯头三通的表面处理应符合图纸要求，如镀锌、喷塑等。
四、材质
4.1 弯头三通应采用符合国家标准的管材或锻件制造，材质应符合相关标准规定。
4.2 对于特殊介质，弯头三通的材质应具有相应的耐腐蚀、耐高温、耐低温等特性。
五、加工工艺
5.1 弯头三通的加工工艺应符合图纸要求，如弯曲、切割、打磨等。
5.2 弯头三通应采用数控机床或专用设备加工，以确保加工精度和质量。
六、试验方法
6.1 对弯头三通进行水压试验，以检验其密封性能和强度。
试验压力应符合图纸要求。
6.2 对弯头三通进行外观检查，以检验其尺寸精度、形状精度和表面质量。
6.3 对弯头三通进行材质检验，以检验其材质是否符合要求。
七、标识与标记
7.1 弯头三通上应标明型号、规格、制造日期等相关信息。
7.2 对于不同型号、规格的弯头三通，应分别存放并标记清楚。
八、质量保证
8.1 弯头三通的生产企业应具有相应的生产资质和质量控制体系，并按照相关标准进行生产和检验。
8.2 在生产过程中，应对弯头三通进行严格的质量控制和质量检验，确保产品的质量和安全性能。
管件尺寸表
管件尺寸表管道是现代工业中不可或缺的组成部分，它们连接各种不同的设备，从而实现物流和有机流程。
然而，在建造管道时，管件尺寸的精确测量是至关重要的，因为这有助于确保系统的操作安全和可靠性。
在本文中，将介绍一些基本的管件尺寸表以及如何正确使用它们。
首先，管道系统中最常见的三种管件尺寸包括法兰、弯头和三通，它们都有不同的类型和材料。
在确定所需的管件尺寸之前，必须了解管道的各个部分，例如管道的直径、厚度等。
此外，还必须了解管件的规格，即标准壁厚、重壁厚、特殊壁厚等。
下面是一些常见的管件尺寸表：1. 法兰：法兰是连接管道的一种常见管件，通常由两个平面的铸铁、碳钢、不锈钢或铝制成。
它们能够在一个管道系统内连接不同类型的管道，如钢、铜、塑料等。
法兰标准尺寸根据ANSI、ASME、API、AISC和AWWA等标准的不同而有所不同，下表是ANSI B16.5标准的法兰尺寸：注意：尺寸单位为英寸2. 弯头：弯头是管道系统中常用的管件之一，用于改变管道的方向。
弯头尺寸通常遵循ANSI、ASME、API、AISC和AWWA等标准的建议，下表是ANSI B16.9标准的碳钢和不锈钢弯头尺寸：注意：尺寸单位为英寸3. 三通：三通也是管道系统中常用的管件之一，用于将三个管道连接在一起，通常具有相同或不同大小的插座或法兰。
以下是ANSI B16.11标准管螺纹三通的尺寸：注意：尺寸单位为英寸除了上面提到的三种管件尺寸之外，还有其他许多类型的管件，如封头、套筒、吊座等。
每种管件的尺寸和连接方式都不同，需要一个专业的工程师或技术员来确保正确连接和使用。
在实际使用管件尺寸表时，为确保正确性，需要严格按照管道规格、用途和工作条件选择合适的大小和类型。
应注意到，正确定义系统的尺寸和管件类型有助于避免系统故障和操作事故，从而最大程度地提高系统的可靠性和效率。
总之，管道系统的建造是一个循序渐进的过程，精确测量和慎重选择正确尺寸的管件是实现系统顺畅运行不可或缺的一部分。
管件弯头 弯管,三通分类介绍
管件弯头弯管,三通分类介绍
管件是管道系统中起连接、控制、变向、分流、密封、支撑等作用的零部件的统称，常用的管件有弯头、三通、异径管和管接头等。
其种类很多，可根据用途、连接、材料、加工方式分类。
管件按用途分类，可分为以下六类：
1.管道互连的管件：法兰、活接、管箍、夹箍、卡套、喉箍等；
2.改变管道方向的管件：弯头、弯管;
3.改变管道管径的管件：变径(异径管)、异径弯头、支管台、补强管;
4.增加管路分支的管件：三通、四通;
5.管路密封的管件：垫片、生料带、线麻、法兰盲板、管堵，盲板、封头、焊接堵头;
6.管路固定的配件：卡环、拖钩、吊环、支架、托架、管卡等。
其中弯头是常用管件之一，主要包括冲压无缝弯头、冲压焊接弯头、焊接弯头和高压弯头。
冲压无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝钢管在特制的模具内压制成型的，有90°和45°两种。
冲压焊接弯头，采用与管道材质相同的板材用模具冲压成半块环形弯头然后组对焊接而成。
通常按组对的半成品出厂，施工时根据管道焊缝等级进行焊接。
其材质有碳钢、不锈钢、合金钢等材质。
碳钢
材质的冲压焊接弯头价格便宜，用量较大。
焊接弯头制作方法有两种，一种是用钢板下料，切割后卷制焊接成型，多用于钢板卷管的配套;另一种是用管材下料，经组对焊接成型。
高压弯头是采用优质碳素钢或低合金钢锻造而成。
根据管道连接形式，弯头两端加工成螺纹或坡口，加工精度很高。
管件的分类问题回答
管件的分类管件是连接管道的重要组成部分，广泛应用于石油、化工、冶金、电力、航空、航天等领域。
根据不同的连接方式和用途，管件可以分为多种类型。
一、按连接方式分类1. 焊接管件：包括弯头、三通、四通、异径管等，是通过焊接方式连接管道的。
2. 螺纹管件：包括螺纹弯头、螺纹三通、螺纹四通等，是通过螺纹连接方式连接管道的。
3. 法兰管件：包括法兰弯头、法兰三通、法兰四通等，是通过法兰连接方式连接管道的。
4. 卡箍管件：包括卡箍弯头、卡箍三通、卡箍四通等，是通过卡箍连接方式连接管道的。
二、按用途分类1. 弯头：用于改变管道的流向，分为长弯头和短弯头两种。
2. 三通：用于分支管道或合并管道，分为等径三通和异径三通两种。
3. 四通：用于分支管道或合并管道，分为等径四通和异径四通两种。
4. 管帽：用于封闭管道的一端，分为圆形管帽和方形管帽两种。
5. 管扣：用于连接两根管道，分为等径管扣和异径管扣两种。
6. 管套：用于连接两根管道，分为等径管套和异径管套两种。
7. 管节：用于连接两根管道，分为等径管节和异径管节两种。
8. 管板：用于连接多根管道，分为等径管板和异径管板两种。
三、按材质分类1. 碳钢管件：适用于一般工业场合，价格相对较低。
2. 不锈钢管件：适用于高温、高压、腐蚀性强的场合，价格相对较高。
3. 合金钢管件：适用于高温、高压、腐蚀性强的场合，价格相对较高。
4. 塑料管件：适用于一般工业场合，价格相对较低。
总之，管件是管道系统中不可或缺的组成部分，其分类方式多种多样，根据不同的连接方式、用途和材质选择合适的管件可以保证管道系统的正常运行。
不锈钢 法兰 弯头 三通 变径
不锈钢管件在工业领域中起着非常重要的作用。
它们通常用于连接、控制和改变管道中的流动。
本文将重点讨论不锈钢法兰、弯头、三通和变径管件的特点、用途及相关知识。
一、不锈钢法兰1. 不锈钢法兰是一种常见的管道连接件，通常用于连接两根管道或与阀门、其他设备连接。
它们能够通过螺栓和螺母的紧固将管道、阀门等部件牢固地连接在一起。
2. 不锈钢法兰一般可以分为对焊法兰、螺纹法兰和盲板等类型。
对焊法兰适用于焊接管道连接，螺纹法兰适用于螺纹连接，而盲板法兰则用于封闭管道开口。
3. 不锈钢法兰的优点包括耐腐蚀、高强度、耐高温和可靠性高等，因此在化工、石油、电力、船舶等行业中得到广泛应用。
二、不锈钢弯头1. 不锈钢弯头用于改变管道的流向，通常分为45度和90度两种弯头。
它们能够根据需要灵活连接管道，并且通过不同角度的设计实现流体的顺利流动。
2. 不锈钢弯头通常具有优良的耐腐蚀性能和高强度，因此适用于要求较高的工业领域。
不锈钢弯头的表面光滑，能够减小流体流动时的阻力，保证管道系统的高效运行。
3. 不锈钢弯头广泛应用于石油化工、造纸、食品、医药等行业中的管道系统中，可以满足不同工艺流程对管道布局的特殊要求。
三、不锈钢三通1. 不锈钢三通是一种管道连接件，用于分流、汇流和改变管道流向。
它们通常具有分为等径三通和异径三通两种类型，适用于不同直径的管道连接需求。
2. 不锈钢三通的优点包括结构简单、耐用性强、可靠性高等特点。
它们能够满足管道系统中对分流、汇流和改变流向的多样化需求，广泛应用于化工、电力、造纸等领域。
3. 不锈钢三通不仅能够保证管道的正常运行，还能够有效提高管道系统的安全性和稳定性，减小管道系统的漏点和故障率，是管道系统中不可或缺的重要组成部分。
四、不锈钢变径1. 不锈钢变径是一种管道连接件，用于连接两根直径不同的管道。
它们能够实现管道系统中不同管道之间的有效衔接、过渡和连接。
2. 不锈钢变径一般分为同心偏心两种类型，适用于不同管道直径的连接需求。
管件(弯头、三通、异径管、管接头、管帽)知识
管件（弯头、三通、异径管、管接头、管帽）知识在管系中改变走向、标高或改变管径以及由主管上引出支管等均需用管件。
由于管系形状各异、简繁不等，因此，管件的种类较多。
常用的管件有弯头、三通、异径管、管接头、管帽等。
一、弯头弯头是用来改变管道的走向。
常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U型弯管，也有特殊角度的弯头，但为数极少。
1、玛钢弯头玛钢弯头，也称可锻铸铁弯头，是最常见的螺纹弯头。
玛钢弯头的规格比较小，常用的规格范围为1/2～4英寸，按其不同的表面处理分镀锌和不镀锌两种。
这种玛钢管件，主要用于采暖，上下水管道和煤气管道上。
在工艺过程中，除需要经常拆卸的低压管道外，其他物料管道上很少使用。
2、压制弯头压制弯头，也称冲压弯头或无缝弯头，是用优质碳素钢、不锈耐酸钢和低合金钢无缝管等，在特制的模具内压制成型的。
其弯曲半径为公称直径的一倍半（R=1.5DN），在特殊场合下也可采用弯曲半径等于公称直径的弯头（R=1DN）。
其规格范围在DN20～600mm以内。
其壁厚范围与无缝钢管的表号一致。
压制弯头一般由专业制造厂或加工厂用标准无缝钢管冲压加工而成，出厂时弯头两端应加工好坡口。
3、冲压焊接弯头冲压焊接弯头，是采用板材经模具冲压成半块环形弯头，然后将两块半环弯头进行组对焊接成型。
其弯曲半径同无缝管弯头，规格范围为公称直径200mm以上。
4、焊接弯头焊接弯头，也称虾米腰或虾体弯头。
制作方法有两种：一种是在加工厂用钢板下料，切割后卷制焊接成型，多数用于钢板卷管的配套。
另一种是用管材下料，经组对焊接成型，其规格一般在200mm以上。
使用温度不能大于200℃，一般可在施工现场制作。
5、高压弯头高压弯头，是采用优质碳素钢或低合金钢锻造而成。
根据管道连接形式，弯头两端加工成螺纹或坡口，加工的精密度很高，要求管口螺纹与法兰口螺纹能紧密配套自由拧入并不得松动。
适用于压力22.0、32.0MPa的石油化工管道，常用规格范围为DN6～200mm。
带大家认识水暖管件名称大全精编版
带大家认识水暖管件名称大全精编版水暖管件是建筑工程中必不可少的元件，在水管的接口部分使用管件进行连接，起到连接、转换、支撑、封闭和控制水流的作用。
下面，让我们一起认识水暖管件名称大全精编版。
一、弯头类1. 等角弯头：管道中弯曲90度。
2. 不等角弯头：管道中弯曲大于或小于90度。
3. 长径弯头：管道中曲率半径大于1.5倍管径的弯头。
4. 短径弯头：管道中曲率半径小于或等于1.5倍管径的弯头。
5. 弯头变径：管道中连接两个直径不同的管道。
二、三通类1. 等口三通：管道中流量相同的三通。
2. 不等口三通：管道中流量不相同的三通。
3. 异径三通：两个小口径的管道与一个大口径的管道相连接。
三、四通类1. 等口四通：每个口可与相邻口相连，流量相等，常用于水泵进出口。
2. 不等口四通：可以实现不同方向的接口。
四、法兰类1. 承插法兰：管道末端连接装置，可以通过插入和法兰连接固定于法兰上。
2. 翻边法兰：管道末端连接装置，可通过管端向外卷曲，使之钩在法兰上。
3. 焊接法兰：管道末端或法兰壳体插入相应管道，然后通过对两者进行焊接而固定。
五、套类1. 承插套：管道接头承插装置，一端可插入制造好的管径内。
2. 钩式套：管道接头钩式装置，两端可用于插入或连接管道。
3. 焊接套：在管子两端用管子材料做成的与之相同的套子，滑入管子内。
4. 螺纹套：管道连接套口具有防松螺纹设计，适用于高压水力、液气管路的连接。
六、封堵类1. 圆盖：用于暂时封堵水管道，可在管道间隙中安装。
2. 止回阀：一种控制流量方向的装置。
3. 盲板：水暖管道连接时，用于封住管道的一种板状物。
4. 封堵塞：在管道未封堵之前嵌入管道内，完成封堵管道的作用。
七、支架类1. 固定托架：用于固定水管道，使其不会因为重力而发生移动。
2. 悬吊托架：在室内或者室外的管道悬挂装置，可调整高度以适应管道的需求。
3. 支座：支撑水管道的一种装置，在构建支撑结构时固定支撑。
管件基础知识
管件基础知识管件基础知识管件是指：将管子联接成管路的零件。
一、根据联接方法可分为(1)承插式管件(2)螺纹管件(3)法兰管件(4)焊接管件。
多用与管子相同的材料制成。
二、有弯头(肘管)：弯头用于管搂转弯的地方；法兰：法兰用于使管子与管子相互连接的零件，连接于管端三通管、四通管和异径管等。
三通管：用于三根管子汇集的地方；四通管(十字头)：用于四根管子汇集的地方；异径管(大小头)：用于不同管径的两根管子相联接的地方。
河北沧州孟村被誉为“中国管件之都”是中国管件生产销售的主要聚集地，全国有70%左右的管件都是有该地生产，也是中国管件出口基地.三、管件常用材料牌号代号四、管件壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1、管子表号：以"SCH"表示壁厚，可以参照无缝管中的壁厚SCH 对应的毫米数。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000,并经圆整后的数值。
即: SCH＝P/[σ]t×1000根据ANSI B36.10标准壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、Sch80s四个等级;2、钢管壁厚尺寸：表示中国、ISO、日本部分钢管标准采用这种方式3、管子重量：表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b.加厚管，以XS 表示c.特厚管，以XXS表示。
对于DN≤250mn的管子，Sch40相当于STD，DN<200mm的管子,Sch80相当于XS。
五、管件字母简称含义及说明Tee 三通Cap 管帽Stdwt 是Standard Weight的缩写标准重量的意思BW 对焊的butt welded (BW)ASTM/ASME/ANSI 中关于材质的命名是统一的，都是引用的ASTM的规定。
不锈钢管件知识点大全
不锈钢管件知识点大全1. 不锈钢管件的定义不锈钢管件是一种用于连接不锈钢管道系统的配件。
它们可以用于不同的应用领域，如建筑、化工、石油和天然气等。
2. 不锈钢管件的分类不锈钢管件根据形状和功能可以分为多种类型，包括弯头、三通、异径管、法兰、承插式等。
每种类型的管件都有其特定的应用范围和要求。
2.1 弯头弯头是一种用于改变管道方向的管件。
它可以分为不同的角度，如45度、90度和180度等。
弯头可以减少管道系统中的阻力，改善流体的流动性能。
2.2 三通三通是一种具有三个出口的管件。
它可以将一个管道分成两个分支，或将两个管道合并成一个。
三通可以根据其分支的角度来分类，如等径三通、异径三通等。
2.3 异径管异径管是一种连接具有不同直径的管道的管件。
它可以解决管道连接过程中的直径转换问题，确保流体的顺畅传输。
2.4 法兰法兰是一种用于连接管道和设备的管件。
它通常由两个法兰盘和螺栓组成，可以通过螺栓将法兰与管道固定在一起。
法兰可以根据连接方式分为焊接法兰、螺纹法兰和对夹法兰等。
2.5 承插式承插式是一种具有承插连接方式的管件。
它可以通过将管道插入管件的接口中，并使用卡箍将其固定在一起。
承插式管件可以方便快捷地连接和拆卸管道。
3. 不锈钢管件的材质和规格不锈钢管件通常使用的材质包括304不锈钢和316不锈钢等。
这些材料具有耐腐蚀性和耐高温性能，适用于各种环境。
不锈钢管件的规格根据其外径、壁厚和长度来确定。
常见的规格有1/2英寸、3/4英寸、1英寸等，壁厚一般为SCH10、SCH40等。
4. 不锈钢管件的制造工艺不锈钢管件的制造过程包括原材料准备、加工、成型、热处理和表面处理等步骤。
这些步骤确保了管件的质量和性能。
4.1 原材料准备不锈钢管件的原材料是不锈钢板材或管材。
在制造过程中，需要对原材料进行切割、切削和铰孔等加工。
4.2 加工和成型加工和成型是制造不锈钢管件的关键步骤。
它包括弯曲、成型、焊接和冷加工等操作。
管件常识
三．管道系统常识
3.1 管道常用材料：
管道中常用的原材料有：板材、管材和钢坯。
⑴ 板材：常见板材有卷板、平板和开平板.卷板通常 成卷交货，优点是可根据需要任意截取长度，缺点 是必须有相应的开卷设备，板面平整度一般.平板通 常是成张交货，优点是板面平整，便于运输，使用 缺点是有时板材使用率较低.开平板是将卷板通过剪 板机剪成一块块经板面平整后而成的.
不锈钢的强度、韧性指标是各种钢中最好的，其最 特出的优点是抗腐蚀，在化工造纸等腐蚀性较强的 场合就必须使用不锈钢，当然，其成本也是最高的。
一种钢性能的好坏，总要用一些指标来反映，来表示.对于 钢，我们通常用其所含的化学成份，机械性能的数值来反 映其质量和性能。机械性能通常有三个指标： 抗拉强度（σb， TS）：材料在拉断时能承受的最大外拉力。 屈服强度（σs， YS）：材料发生塑性变形能承受的最大应 力。 延伸率( ψ， EL)：材料在拉断后，在长度方向上延长的百 分比，此值越大，说明材料的塑性越好。有时，还用硬度 值、冲击韧性值等反映材料性能。
304-------基本型钢种，只含（C<0.08%）、 Cr（~18%）、 Ni（~9%） 304L-----超低碳C的304（C<0.05%）就叫 304L 321------- 304 + Ti（~0.5%） 316------- 304 + Mo(~2.5%) 316L-----超低碳C的316（C<0.05%）就叫 316L
(3)钢坯：钢坯通常用于制造法兰，承插件及某些接 头。 锻造是一种利用锻压机械对金属坯料施加压力，使 其产生塑性变形以获得具有一定机械性能、一定形 状和尺寸锻件的加工方法，锻压(锻造与冲压)的两大 组成部分之一。通过锻造能消除金属在冶炼过程中 产生的铸态疏松等缺陷，优化微观组织结构，同时 由于保存了完整的金属流线，锻件的机械性能一般 优于同样材料的铸件。
水管管件分类
水管管件分类
水管管件是指连接、控制、转向、支承、密封等水管系统中的元件。
根据不同的功能和用途，水管管件可以分为以下几类：
1. 弯头：弯头是用于改变水流方向的管件，一般有45度和90度两种，也有其他角度的弯头。
弯头的连接方式有焊接、螺纹和法兰连接等。
2. 管节：管节是连接两段水管的管件，一般有直通管节、三通管节和四通管节等，也有其他角度的管节。
管节的连接方式有焊接、螺纹和法兰连接等。
3. 法兰：法兰是连接管道和设备的重要元件，通常由两个平面法兰和一个密封垫组成，通过螺栓连接。
法兰的种类有很多，如板式法兰、对焊法兰、螺纹法兰、盲板法兰等。
4. 管帽：管帽是用于封闭管道的一种管件，通常用于管道维修或暂时关闭水流。
管帽的连接方式有焊接、螺纹和法兰连接等。
5. 管扣：管扣是用于连接管道和管道之间的一种管件，通常由两个卡箍和一个密封垫组成，通过螺栓连接。
管扣的种类有很多，如单扣卡箍、双扣卡箍、三扣卡箍等。
6. 泵阀：泵阀是用于控制水流的一种管件，包括隔膜泵、蝶阀、球阀、截止阀等。
泵阀的连接方式有焊接、螺纹和法兰连接等。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道、管件分类及常识一．管道系统概述：为了输送液体或气体，必须使用各种管道，管道中除直管道用钢管以外，还要用到各种管配件：管道拐弯时必须用弯头，管道变径时要用大小头，分叉时要用三通，管道接头与接头相连接时要用法兰，为达到开启输送介质的目的，还要用各种阀门，为减少热膨冷缩或频繁振动对管道系统的影响，还要用膨胀节。
此外，在管路上，还有与各种仪器仪表相连接的各种接头﹑堵头等。
我们习惯将管道系统中除直管以外的其它配件统称为管配件。
二．金属材料常识：金属材料是我们日常生活及工业上应用最广泛的材料。
它主要分为钢﹑铁及有色金属等几类，而其中的钢又是应用最多最普遍的材料，钢中主要成份是铁元素，其余部分是人为添加的合金元素及各种杂质。
正是由于这些添加的合金元素的品种不同.数量不同才形成了各种各样的钢，如普通碳钢，不锈钢，合金钢等等，在这些添加元素中，碳C起着非常重要的作用。
2.1 钢中常见化学元素：各种钢中占多数百分比的为铁元素（Fe ），除之以外，通常还含有下列几种元素（通常称之为钢中的合金元素）：C（碳）Si（硅）Mn（锰）P（磷）S（硫）以及Cr（铬）Ni（镍）Mo（钼）Ti（钛）V（钒）等等。
一般情况下，其中P，S为杂质成份，越低钢材质量越好。
2.2 钢的分类：按照钢中添加的合金元素品种的不同，我们可将钢简单地分为三大类：碳钢.合金钢.不锈钢.⑴碳钢：其中合金元素只有C，Si，Mn，P，S五种，其按照P，S杂质含量高低，又分为普碳钢(P，S 一般≤0.040%)和优碳钢(P，S一般≤0.03%)常见钢种有：普碳钢：Q215A.Q235BF.优碳钢：20#.45#.16Mn等。
这种钢强度及韧性一般，不耐腐蚀，可用于要求不高的场合，成本最低.⑵合金钢：除碳钢中含有的5种元素以外，还添加了10%以下的Cr Mo V 等元素，常见的钢种有：15CrMo 12Cr1MoV 1Cr5Mo 等.与碳钢相比，合金钢强度更高，耐温性能也提高，但抗腐蚀性能仍较差，因此，合金钢通常用于腐蚀不大的高温高压场合，如锅炉用钢，电厂热蒸汽输送等等，使用成本处于中等水平.⑶不锈钢：通常是在碳钢基础上.增加了高比例的Cr，Ni等合金而成，含量比例可达20%以上。
常见钢种有：304，304L，321，316，316L，1Cr18Ni9Ti，前几种用数字表示的钢号为日本、美国钢号表示方法，最后一种（1Cr18Ni9Ti）为国内钢号表示方法。
下面以数字表示法钢号为例，说明几种不锈钢成分之间的关系：作为一般性的了解，也为了便于初学者记忆，我们可以这样认为（但不是十分准确的说法）：304-------基本型钢种，只含（C<0.08%）、Cr（~18%）、Ni（~9%）304L-----超低碳C的304（C<0.05%）就叫304L321------- 304 + Ti（~0.5%）316------- 304 + Mo(~2.5%)316L-----超低碳C的316（C<0.05%）就叫316L不锈钢的强度、韧性指标是各种钢中最好的，其最特出的优点是抗腐蚀，在化工造纸等腐蚀性较强的场合就必须使用不锈钢，当然，其成本也是最高的。
2.3.钢的性能表示：一种钢性能的好坏，总要用一些指标来反映，来表示.对于钢，我们通常用其所含的化学成份，机械性能的数值来反映其质量和性能。
机械性能通常有三个指标：抗拉强度（σb，TS）：材料在拉断时能承受的最大外拉力。
屈服强度（σs，YS）：材料发生塑性变形能承受的最小外拉力。
延伸率( ψ，EL)：材料在拉断后，在长度方向上延长的百分比，此值越大，说明材料的塑性越好。
有时，还用硬度值、冲击韧性值等反映材料性能。
我们最常见的碳钢20#，Q235 及国外的SS400，SS41，St37 等等，它们的性能是非常接近的，或者说基本可以相互替代，它们的有关参数大致如下：C：0.18-0.21% Si：0.30% Mn：0.5% P，S 0.025%TS：~550Mpa YS：~260Mpa EL：~ 25%2.4 钢的组织及其变化钢为什么会有性能的差别，其实与钢的内部组织结构有关。
通过显微镜可以看出，钢的内部是由许多不同的象细胞一样的小块块叠积而成的，再仔细观察，这些小块块其实归属于几种不同类别，我们通常将同一类的小块块称为一种“相”或一种“体”。
如我们平时所说的奥氏体、铁素体就是指钢中最常见的两种组织结构，也就是两种相。
一种钢中含有哪些相，每一种相所占的比例多少，相的形态如何，这些都直接影响钢的性能。
也就是说，如果钢中相的类型，比例，形态发生变化，钢的性能就要跟着发生变化。
那末，哪些因素会促使这些年变化呢？显然，钢的成分的变化肯定会影响钢的性能的变化，而对于成份固定的某一种钢来说，比如20#钢，或者304L，当它们被进行形变加工，进行热处理时，其性能也会发生变化。
归纳起来，影响钢的性能的主要因素是：成份，变形和温度。
2.5钢的热处理：为了使某种钢达到我们所希望的最佳性能，必须使其内部组织结构稳定于某一种稳定的结构状态。
在很多情况下，我们都必须对钢进行热处理。
因为我们的很多产品都是经过加工变形而成的，上面提到经变形的钢，其组织结构就要发生变化，也就是说，钢的性能就发生了变化，而这种变化往往是我们所不愿意的，这时我们就必须采取热处理的办法来消除这些变化，恢复钢的本来特性。
当然，我们还有因为其他考虑，进行其它方式的热处理。
几种钢经冷，热变形后的热处理方法参见附表1 。
2.6 钢号表示方法：世界各国钢号表示方法不尽一样，但多数按两类方法来表示：一类以含有的合金之素及其含量来表示，一类以钢种代号及强度数值来表示。
例如：20#--表示含碳量为0.20%左右的优碳钢45#--表示碳量为0.45%左右的优碳钢1Cr18Ni9Ti—表示含碳量：0.1%以下Cr 18%左右，Ni ，9%左右，Ti：含少许0Cr18Ni9—表示含碳量极低，≤0.08%Cr 18%左右，Ni 9%左右Q235-----表示屈服强度＞235MPA的普碳钢SS400---表示抗拉强度＞400MPA的优碳钢2.7常用钢铁代号，成份性能按照碳钢、合金钢、不锈钢三大类，我们汇总如附表2：三．管道系统常识3.1 管道常用材料：管道中常用的原材料有：板材、管材和锻件。
⑴板材：常见板材有卷板、平板和开平板.卷板通常成卷交货，优点是可根据需要任意截取长度，缺点是必须有相应的开卷设备，板面平整度一般.平板通常是成张交货，优点是板面平整，便于运输，使用缺点是有时板材使用率较低.开平板是将卷板通过剪板机剪成一块块经板面平整后而成的.区分平板和开平板的方法，除观察其表面及边缘平整度，光滑度外，还有一简便方法：真正的平板，每张上均有钢厂出厂时的标记，如厂家、规格、钢号等字样，而在开平板上就没有这些记号.板材理论重量计算公式为：碳钢板理重=长*宽*厚*7.85/106 (毫米为单位，重量为公详细）不锈钢板理重=长*宽*厚*7.91/106 (毫米为单位，重量为公斤)例如：一张1500*6000*6 的不锈钢板：理重=1500*6000*6*7.91=71190000，小数点前移6位=71.19Kg⑵管材：这主要指圆管，可分为焊管(直缝焊管、螺旋焊管)及无缝管.焊管(也叫有缝管)通常用于压力较低(20KG/CM2)的管道，其中螺旋焊管又主要用于大口径(如DN400以上)系统，因此，其壁厚一般较薄(通常SCH10以下).无缝管则一般用于压力较高的管道，由于无缝管生产工艺所限，我们常用的工业无缝管，通常是热轧而成，因此市场上可供热轧无缝管的壁厚，对于一定口径的管材，通常是有一定下限的(一般在SCH10以上)，此如：Φ27-Φ48壁厚≥2.0Φ57-Φ76壁厚≥3.0Φ89-Φ159壁厚≥3.5Φ168-Φ219壁厚≥4.0(Φ168*3市场有，但较少)Φ273壁厚≥6.0Φ325-Φ377壁厚≥8.0Φ402-Φ426壁厚≥9.0Φ530-Φ630壁厚≥10.0管材每米理论重量计算公式为：碳钢管理重=(外经-壁厚)*壁厚*0.02466 (毫米为单位，重量为公斤)不锈钢管理重=(外经-壁厚)*壁厚*0.02491 (毫米为单位，重量为公斤))例如：一根6米长273*8的不锈钢管：每米理重=(273-8)*8*0.02491=52.81Kg6米一根理重=52.81*6=316.86Kg(3)锻件：锻件通常用于制造法兰，承插件及某些接头。
3.2 管系通径及壁厚的表示方法：(1) 最简单明了的表示方法是：管道的实际外径*实际壁厚，例如：Φ114.3*6.02 即表示管道外径为114.3mm，壁厚为6.02mm。
但在很多情况下，为便于设计，管道口径多用公称通径来表示，例如DN100，4”等。
壁厚用管标号SCH××表示，如SCH80来表示。
这些数值不代表实际外径或实际壁厚，它们只是一种标识。
由于世界各国使用上的习惯，某种公称通径（如DN100）所代表示实际外径并不是唯一的，归纳起来，主要有两种，一种称公制系列（B系列），一种称为英制系列（A系列）。
因此，如果只知道公称通径，而不知道属于A 系列还是B系列，通常我们不能唯一确定它的实际外径。
例如DN100，如为A系列，则其代表管道外径为114.3mm，如果采用B系列，则某代表外径为108mm。
但DN100A就代表外径为114.3、DN100B就代表外径为108。
至于壁厚通常按照给出的管标号（如SCH20、STD、XS），查询相关标准中的有关表格，即可查到其代表的实际壁厚。
(2) 有些老设计部门，尚沿用这样的习惯，以DN××表示的即为公制（B系列），以英寸表示的即表示英制（A系列）。
但根据目前实际情况，后一种情况，即“以英寸表示公称通径时，一般代表英制系列（A系列）”通常是正确的，但前一种情况已不再准确了。
目前较为流行的做法是。
不论公制英制均以DN××表示。
因此，凡以DN××表示通径而又未指出A系列、B系列的，必须明确其采用的管道系列，否则，就可能发生错误，如可能误将114.3的管道错成108管道。
(3)管道常用规格详见附表3，其中详细介绍了，公称通径，实际外径（分A系列、B系列），不同管标号（如SCH30、STD）所对应的实际壁厚。
3.3 管件的分类：一般地讲，在整条管线中，除直管以外的各种配件可以统称为管配件。
不过习惯地，我们将弯头、三通、大小头、管帽及各种管接头径称为管件，同时将法兰、阀门、膨胀节、管道支架等分别称呼。
以下主要就管件进行细分：依据直管与管件焊接时的焊接方式不同，可将管件分为两大类：管件承插（SW）及螺纹（TH）类对焊类（BW）弯头、三通、大小头、管帽弯头、三通、变径管、管帽、各种管接头（由令、考贝仑、单头丝、双头丝、卜申、堵头等）依据管件表面是否带有焊缝，可将管件分为有缝管件和无缝管件两大类，GB12459-90即为无缝管件标准，GB/T13401-92 即为有缝管件标准.3.4管件标识：所谓管件标识，也就是对某一种管件品种，要知道哪些参数才能唯一确定，这种管件的特征。
