电线电缆接头做法

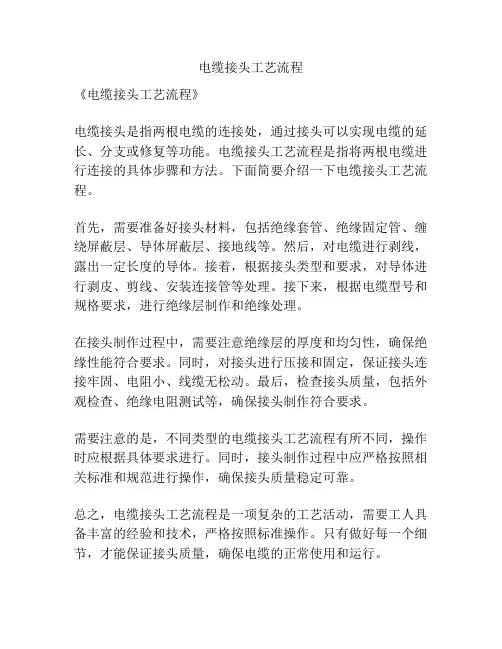

电缆接头的做法

双绞线接头做法：

双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。具体接法如下:

T568A线序

1 2 3 4 5 6 7 8

绿白绿橙白蓝蓝白橙棕白棕

T568B线序

1 2 3 4 5 6 7 8

橙白橙绿白蓝蓝白绿棕白棕

直通线：两头都按T568B线序标准连接。

交叉线：一头按T568A线序连接，一头按T568B线序连接。

亿航线缆坚持质量第一，诚信经营，把消费者的生命财产安全放在首位，确保所有电缆都是国标保检，作为获得国家CCC认证的企业，在新的时代积极发展低烟无卤电缆，努力进军特种电缆行业，在不断的创新研发中让更多人来了解亿航这个企业。电话：010-******** 010-******** 137******** 传真：

010-********地址：北京市丰台区五里店北区京辰瑞达大厦406室

我们平时制作网线时，如果不按标准连接，虽然有时线路也能接通，但是线路内部各线对之间的干扰不能有效消除，从而导致信号传送出错率升高，最终影响网络整体性能。只有按规范标准建设，才能保证网络的正常运行，也会给后期的维护工作带来便利。

同轴电缆接头做法

制作同轴电缆BNC接头

同轴电缆两端通过BNC接头连接T型BNC头，通过T型BNC头连接网卡，用同轴电缆组网需在同轴电缆两端制作BNC接头。BNC接头有压接式、组装式和焊接式，制作压接式BNC接头需要专用卡线钳和电工刀。压接式BNC接头制作步骤如下:

1.剥线

同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。

2.连接芯线

购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。

可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。

注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。

3.装配BNC接头

连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;

4.压线

保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。重复上述方法在同轴电缆另一端制作BNC接头即制作完成。使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。

注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。

制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。

光纤接头做法：

1.开剥光缆，并将光缆固定到接续盒内。注意不要伤到束管,开剥长度取1m 左右，用卫生纸将油膏擦拭干净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。否则,有可能造成光缆打滚折断纤芯。

2.分纤将光纤穿过热缩管。将不同束管，不同颜色的光纤分开，穿过热缩管。剥去涂覆层的光纤很脆弱，使用热缩管，可以保护光纤熔接头。

3.打开古河S176熔接机电源，采用预置的42种程式进行熔接，并在使用中和使用后及时去除熔接机中的灰尘，特别是夹具，各镜面和V型槽内的粉尘和光纤碎未。CATV使用的光纤有常规型单模光纤和色散位移单模光纤，工作波长也有1310nm和1550nm两种。所以，熔接前要根据系统使用的光纤和工作波长来选择合适的熔接程序。如没有特殊情况，一般都选用自动熔接程序。

4.制作光纤端面。光纤端面制作的好坏将直接影响接续质量，所以在熔接前一定要做好合格的端面。用专用的剥线钳剥去涂覆层，再用沾酒精的清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外

涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。

5.放置光纤。将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，关上防风罩，即可自动完成熔接，只需11秒。

6.移出光纤用加热炉加热热缩管。打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。加热器可使用20mm微型热缩套管和40mm及60mm一般热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。

7.盘纤固定。将接续好的光纤盘到光纤收容盘上，在盘纤时，盘圈的半径越大，弧度越大，整个线路的损耗越小。所以一定要保持一定的半径，使激光在纤芯里传输时，避免产生一些不必要的损耗。

8.密封和挂起。野外接续盒一定要密封好，防止进水。熔接盒进水后，由于光纤及光纤熔接点长期浸泡在水中，可能会先出现部分光纤衰减增加。套上不锈钢挂钩并挂在吊线上。至此，光纤熔接完成。
