光电式绝对编码器
分别说明绝对式和增量式光电编码器的工作原理
分别说明绝对式和增量式光电编码器的工作原理光电编码器的工作原理1. 引言光电编码器是一种精密测量仪器，广泛应用于工业自动化、机械加工、机器人等领域。
它可以将旋转或线性运动转换为数字信号，实现位置、角度等参数的准确测量和控制。
2. 绝对式光电编码器的工作原理绝对式光电编码器可以直接获取运动目标的位置信息，而无需复位操作。
它主要由光源、光栅、光电元件和信号处理电路组成。
光源光源发出光线，照射到光栅上。
光栅光栅是由透明和不透明的条纹交替组成的，有着特定的周期和形状。
光栅可以将光线分成多个光斑，并将其传递到光电元件上。
光电元件光电元件是一种将光信号转换为电信号的器件。
光电编码器中常用的光电元件包括光电二极管和光电三极管。
当光线照射到光电元件上时，光电元件会产生相应的电信号。
信号处理电路信号处理电路将光电元件产生的电信号进行放大、滤波等处理，得到数字信号。
这些数字信号可以表示光栅上光斑的位置信息。
工作原理在绝对式光电编码器中，光栅上的每个光斑都被赋予了一个唯一的编号。
当光栅和光电元件相对运动时，光电元件会感知到每个光斑的位置，并将其转换为数字信号。
通过解读这些数字信号，可以准确获取运动目标的位置信息。
3. 增量式光电编码器的工作原理增量式光电编码器可以实时监测对象的运动方向和速度，但无法直接获取位置信息。
它由光源、光栅、光电元件和信号处理电路组成，与绝对式光电编码器类似。
光源、光栅、光电元件和信号处理电路增量式光电编码器的光源、光栅、光电元件和信号处理电路的原理与绝对式光电编码器相同，不再赘述。
工作原理在增量式光电编码器中，光栅上的光斑被分为A相和B相两组，每组中的光斑数量相同但错位。
光电元件检测到光栅上的光斑变化，并产生相应的电信号。
通过检测A相和B相两组信号的相位变化和周期，可以确定对象的运动方向和速度。
由于无法直接获得位置信息，增量式光电编码器通常需要结合其他传感器或复位机构来实现位置的准确测量。
结论绝对式光电编码器和增量式光电编码器都是常用的位置测量和控制装置。
绝对式光电编码器
绝对式光电编码器（一)绝对式光电编码器的结构与原理绝对式光电编码器的核心部件是编码祝．纳码盘内透叫区及不透明区组成。
这些：透明区反不透明K按定编码构成，编码盘L码道的条数就是数码的位数。
阁13 [u(a)所不为——个4垃自然：：进制编码册的编码盘。
钽电容长涂黑部分力个透明R，输：U为“117，则主白部分为透叨K。
输i11为“o”．它毛4条码道，对应诲一条码道有一个光电冗件木接收透过编码双的光线。
当编仍痞；与被测物转抽赵转动时．片采用n位编码盘．则能分辨的角度为：o——36()。
／2”自然二进制码虽然简单．但存在着使用上的问题．这是巾于团束转换点处位置不分叫而引起的粗大娱差。
例如，在出7转换到8的位量时光束要通过编码盘?)111利1000的交界处(或称汉越区)。
山1编悦捻的制造工艺和光敏元件女装的误差．有可能使汝数头的最内圈(而位)定价值世上的光电几件比其余的超前或落后一点．这构导致可能出现两种极洲的读数值，即1111和oooo，从而引起读数的粗大误差．这种误差是绝刘不能允许的。
为了避免这种误差．uJ采用格雷码(G，3y code)图案的编码投，表13 3结出丁格箭码和自然：：进制码的比较。
山此表uJ以看出，格雷码具有代码从任何值转换到相邻值时字节各位数户仅有一位发生状态变化的特点；闹自然二进制码则不同，代码经常有2—3位甚至4位数值间N史化的情况。
希迪电子这样，采用格雷码的方法即使发生前述的错移．由于它在迎位时相邻界面团案的转换仅仅发小一个最小量化中仿(最小分辨率)的此变，因而不会产生粗大误差。
这种编码力法称作单位距离性码，是常采用的方菇。
绝对式光电编码器刘府每一条码道有——个光电元件，当码道处于不向角度时，经光电转换的输出就呈现山不同的数码、如田13—10(b)所不。
它的优点是没有触点磨损，因而允许转速高．员外届缝隙宽度LJJ做得更小，所以精度也很高，其缺点是结构复杂、价格高、光源寿命短。
国内已有14他编码器的定型产品。
绝对式光电编码器工作原理
绝对式光电编码器工作原理光电元件原理：绝对式光电编码器中常采用的光电元件主要有光电二极管和光电三极管。
这些光电元件将光信号汇聚到光敏面以激发电荷，根据光信号的强弱来产生不同的电流。
当光敏面上光线通过或被挡住时，电流会发生变化。
通过检测这一变化，可以得知物体所处的位置。
编码盘原理：绝对式光电编码器中的编码盘是一个带有同心同分的圆盘。
在编码盘的圆周上，精细地刻上了一系列的刻度线。
这些刻度线代表不同的位置。
当光线射到编码盘的刻度线上时，会产生回波信号。
根据这些回波信号的特征，可以确定编码盘上的刻度线，从而准确测量物体的位置。
信号处理原理：绝对式光电编码器中的信号处理主要包括信号放大、滤波、解码和输出等过程。
信号放大是指将光电元件产生的微弱电流信号放大至能够被后续电路处理的水平。
滤波则用于去除噪声信号，以提高信号的可靠性。
解码过程通过对回波信号进行解析，将其转化为数字信号，从而得到物体的准确位置。
最后，输出阶段将解码后的数字信号进行处理，并将其以特定的方式输出，供外部系统进行使用。
在实际应用中，绝对式光电编码器通常采用四相位编码方式。
这种编码方式可通过两个正交、两个相位差为90度的灰度编码信号进行传递。
在光电元件发射和接收过程中，不同光敏元件受到不同光源照射，产生的光电流强度也不同。
通过对这四个信号的比较和处理，可以确定物体的准确位置。
四相位编码方式具有高精度、高可靠度的特点，广泛应用于机器人、自动化设备、数控机床等领域。
绝对式光电编码器的工作原理简述如上。
通过光电元件，它能够实时准确地测量物体的位置，并将其转化为数字信号输出。
这使得它在各个领域都具有广泛的应用前景。
随着技术的不断发展，绝对式光电编码器不断增加了更多的功能，比如多圈测量、高速测量等。
相信在未来的发展中，绝对式光电编码器将会更加智能、精确，并为社会发展和人们的生活带来更多的便利。
光电编码器工作原理
光电编码器工作原理光电编码器是一种用于测量角度、位置和速度的重要装置。
它通过将光、电信号转化为数字信号来实现对物体的测量。
本文将介绍光电编码器的工作原理及其应用。
1. 光电编码器的基本原理光电编码器由光电传感器和编码盘两部分组成。
光电传感器接收光信号，并将其转化为电信号；编码盘是一种有规律的图案，由光和暗交替排列而成。
当光线射到编码盘上时，光电传感器会感受到由光和暗交替引起的光信号变化，并将其转化为电信号。
根据编码盘图案的不同，光电编码器可分为增量式和绝对式两种类型。
2. 增量式光电编码器的工作原理增量式光电编码器的编码盘上通常有两个光栅，分别为A相和B相。
A相光栅上的光信号与B相光栅上的光信号具有一定相位差。
当光电传感器接收到A相和B相信号后，可以通过信号的变化来判断物体的运动方向和速度。
当物体顺时针转动时，A相和B相信号的触发顺序为A→B→A'→B'；当物体逆时针转动时，触发顺序为A'→B'→A→B。
通过记录触发信号的次数和顺序，可以测量出物体的角度和速度。
3. 绝对式光电编码器的工作原理绝对式光电编码器在编码盘上添加了位移码和同步码。
位移码用于测量物体的具体位置，而同步码用于确定当前位置的起点。
通过读取编码盘上的位移码和同步码，光电传感器可以准确地确定物体的角度、位置和速度。
绝对式光电编码器的精度高，但制造成本也较高。
4. 光电编码器的应用领域光电编码器广泛应用于机器人、数控机床、电子设备等领域。
在机器人领域，光电编码器可用于测量机器人关节的角度和位置，实现精确的运动控制。
在数控机床领域，光电编码器可用于控制工件的位置、速度和加速度，确保加工的精度和稳定性。
在电子设备领域，光电编码器可用于调节电机的转速和位置，实现设备的精准控制。
总结：光电编码器是一种重要的测量装置，通过将光、电信号转化为数字信号来实现对物体的测量。
根据编码盘的不同，光电编码器可分为增量式和绝对式两种类型。
北京多圈齿轮组光电绝对值编码器原理

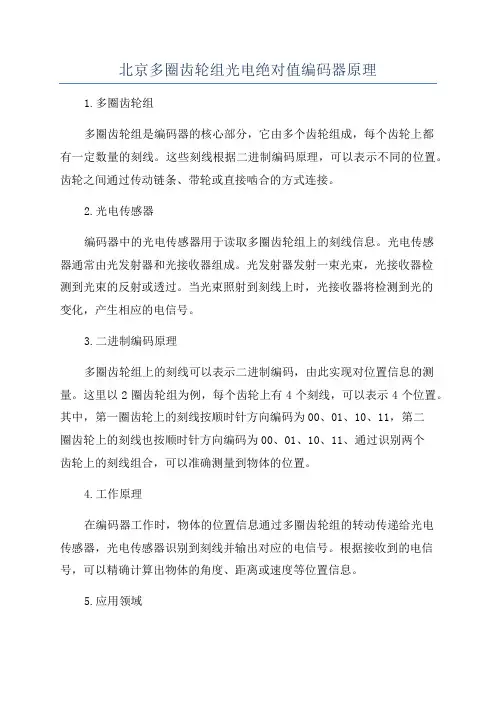

北京多圈齿轮组光电绝对值编码器原理1.多圈齿轮组多圈齿轮组是编码器的核心部分，它由多个齿轮组成，每个齿轮上都有一定数量的刻线。
这些刻线根据二进制编码原理，可以表示不同的位置。
齿轮之间通过传动链条、带轮或直接啮合的方式连接。
2.光电传感器编码器中的光电传感器用于读取多圈齿轮组上的刻线信息。
光电传感器通常由光发射器和光接收器组成。
光发射器发射一束光束，光接收器检测到光束的反射或透过。
当光束照射到刻线上时，光接收器将检测到光的变化，产生相应的电信号。
3.二进制编码原理多圈齿轮组上的刻线可以表示二进制编码，由此实现对位置信息的测量。
这里以2圈齿轮组为例，每个齿轮上有4个刻线，可以表示4个位置。
其中，第一圈齿轮上的刻线按顺时针方向编码为00、01、10、11，第二圈齿轮上的刻线也按顺时针方向编码为00、01、10、11、通过识别两个齿轮上的刻线组合，可以准确测量到物体的位置。
4.工作原理在编码器工作时，物体的位置信息通过多圈齿轮组的转动传递给光电传感器，光电传感器识别到刻线并输出对应的电信号。
根据接收到的电信号，可以精确计算出物体的角度、距离或速度等位置信息。
5.应用领域北京多圈齿轮组光电绝对值编码器广泛应用于机械工程、自动化控制、航天航空等领域。
它可以实现对工业机械设备的精确定位和测量，提高生产效率和质量。
同时，由于其精确性和可靠性，也被用于科学研究、医疗设备等领域。
总结：北京多圈齿轮组光电绝对值编码器通过多圈齿轮组和光电传感器的结合，实现对物体位置的测量。
它利用多圈齿轮组上的刻线和光电传感器的工作原理，识别刻线并输出相应的电信号。
该编码器具有精度高、测量范围广、响应速度快的特点，在工业和科研领域有广泛的应用。
分别说明绝对式和增量式光电编码器的工作原理(一)
分别说明绝对式和增量式光电编码器的工作原理(一)光电编码器的工作原理1. 引言光电编码器是一种将机械运动转换为电子信号的装置，广泛应用于自动化控制系统中。
其中，绝对式光电编码器和增量式光电编码器是两种常见的类型。
本文将逐步介绍它们的工作原理。
2. 绝对式光电编码器的工作原理传感器阵列绝对式光电编码器通过使用一个传感器阵列来确定位置。
该传感器阵列由一系列光电接收器组成，每个光电接收器都能检测到固定位置上的光线。
光源和缝隙绝对式光电编码器中，存在一个光源和一个旋转的光学光栅。
在光栅上有一些精确的缝隙，当旋转时，光线可以穿过缝隙到达传感器阵列。
信号解码当光线穿过缝隙时，光电接收器会感知到光信号的存在，然后将其转换为相应的电信号。
所经过的缝隙数量和光栅的起始位置决定了相应的编码值。
原始位置计算通过检测光线通过光栅的缝隙，可以计算出初始位置，即将光栅与传感器阵列的位置进行匹配。
在之后的运动中，光栅的旋转会导致光线通过不同的缝隙，从而使传感器阵列能够不断更新位置信息。
绝对位置计算根据光线通过的缝隙数量，可以计算出绝对位置。
每个缝隙对应一个特定的编码值，通过将这些编码值进行组合和分析，可以准确地确定光栅所处的绝对位置。
优势与应用绝对式光电编码器具有高精度、高分辨率和迅速的位置检测能力，适用于需要准确位置反馈的应用，如机器人控制、数控机床等。
3. 增量式光电编码器的工作原理传感器和光栅增量式光电编码器也包括传感器和光栅两部分。
在增量式编码器中，光栅的缝隙数量相对较少，通常为两个。
光信号计数当光线通过光栅时，传感器会检测到信号的变化。
光线从一个缝隙穿过时，信号计数器会进行加一操作；而当光线从另一个缝隙穿过时，信号计数器会进行减一操作。
脉冲输出增量式光电编码器的输出信号是一个脉冲信号，在光栅旋转时，信号计数器会根据光线通过光栅的缝隙数量变化而产生相应的脉冲输出。
相对位置计算根据脉冲信号的数量和方向，可以计算出光栅的相对位置。
伺服绝对编码器断电保存位置原理
伺服绝对编码器是现代工业自动化系统中常用的一种重要传感器装置，它能够准确地反映执行机构的位置和角度，从而实现精准的运动控制。
在实际的工作中，由于各种原因，绝对编码器可能会遇到断电的情况，而在断电之后能否正确保存位置信息，一直是工程技术人员广泛关注的问题。
本文将介绍伺服绝对编码器断电保存位置的原理。
一、伺服绝对编码器的工作原理伺服绝对编码器是一种用于测量执行机构位置和角度的传感器，它通常由编码盘、检测器和信号处理电路等组成。
其中，编码盘根据具体的工作要求被安装在执行机构上，并随着执行机构的运动而旋转；检测器通过光电或磁感应的方式检测编码盘上的标记，并将检测到的信号转换为电信号；信号处理电路则将电信号进行处理，并输出给控制系统，从而实现对执行机构位置的精准控制。
二、伺服绝对编码器断电保存位置的需求在实际的工程应用中，由于设备维修、停电等原因，伺服绝对编码器可能会遇到断电的情况。
此时，如果不能正确保存位置信息，将导致执行机构位置丢失，需要重新回到零点，从而造成生产停滞和设备维护成本增加。
如何在断电的情况下有效保存位置信息，成为工程技术人员需要解决的重要问题。
三、伺服绝对编码器断电保存位置的原理为了解决伺服绝对编码器断电保存位置的问题，工程技术人员通常采用以下方法：1. 光电式绝对编码器在光电式绝对编码器中，编码盘上通常有一个或多个标记，检测器通过检测这些标记来确定编码盘的位置。
为了实现断电保存位置的功能，工程技术人员可以在编码盘上设置一个特殊的标记，当检测器检测到该标记时，立即输出一个特定的信号给控制系统，表示当前位置信息已经保存。
这样，即使在断电之后，控制系统也能够通过检测器的信号，准确地获取到执行机构的位置信息，从而实现断电保存位置的功能。
2. 磁感应式绝对编码器在磁感应式绝对编码器中，编码盘通常由多个磁性材料组成，根据不同的磁极排布规则，可以实现对编码盘位置的准确检测。
为了实现断电保存位置的功能，工程技术人员可以在编码盘上设置一个特殊的磁性材料，当检测器检测到该磁性材料时，立即输出一个特定的信号给控制系统，表示当前位置信息已经保存。
绝对式编码器工作原理
绝对式编码器工作原理
绝对式编码器是一种用于测量旋转位置的设备，它可以提供准确的绝对位置信息。
其工作原理如下：
1. 光学原理：绝对式编码器使用光学传感技术来测量位置。
它包括一个发光装置和一个接收装置，发光装置会发出光束并照射到编码盘上。
2. 编码盘：编码盘是一个圆盘，上面按照一定规律分布着光学编码器，通常有两个或多个同心圆环。
每个编码器包含了一组条纹，条纹之间的间距会根据位置的不同而有所变化。
3. 光束反射和接收：当光束照射到编码盘上的条纹上时，光束会被反射回接收装置。
接收装置可以检测到光束的强度，并将其转换为电信号。
4. 信号处理：接收装置会将接收到的光信号转换为数字信号，并通过信号处理器进行处理。
信号处理器会根据不同的编码方式解析光信号，以确定位置信息。
5. 位置计算：根据接收到的数字信号，绝对式编码器可以准确计算出旋转位置的数值。
每个条纹上的编码器对应着一个唯一的二进制码，通过解析每个编码器的状态，可以确定具体的位置。
绝对式编码器相对于增量式编码器的优势在于，它可以直接提供准确的位置信息，不需要进行初始化或复位操作。
由于光学
原理的使用，绝对式编码器也具有较高的精度和分辨率。
这使得绝对式编码器在许多应用领域中被广泛使用，如机械加工、自动化控制系统等。
e6b2- cwz3的技术参数
e6b2- cwz3的技术参数
E6B2-CWZ3是一款光电式绝对式编码器，由欧姆龙公司生产。
它采用灰色编码方式，既可以测量角度也可以测量线性位移。
下面是E6B2-CWZ3的详细技术参数：
1. 分辨率：压缩型分辨率为180分辨率/转，非压缩型分辨率为360分辨率/转，线性分辨率为5um/步。
2. 防抖动性能：具有优异的防抖动性能，同时可以通过相关的过滤器将防抖动性能进一步提升。
3. 输出接口：具有通用的输出接口设计，可以适应多种口径的轴、传感器、配件等不同的连接方式。
4. 运行温度范围：-10℃到70℃，适用于不同环境条件下的应用需求。
5. 电压要求：输出电压为TTL（5V）或者RS-422（12-24V）两种，适应多种电压需求。
6. 信号输出：具有A/B相位差异信号输出、Z相位标志信号输出和选择性反转信号输出等多种信号输出方式。
7. 集成度：E6B2-CWZ3本身具有高度集成度，可以实现在非常小的体积内嵌入多种功能，并且接线极为简便。
8. 适应性：具有非常高的适应性，可以适应多种不同的应用场景，例如工业生产自动化、办公设备、医疗设备、军事设备等各种领域。
总的来说，E6B2-CWZ3的特点是具有精准的测量功能、高度集成的设计、广泛的适应性以及可靠的性能表现，可以满足多种不同的应用需求。
小型绝对式光电编码器原理及实现
一、概述1. 光电编码器在工业自动化领域发挥着重要作用2. 小型绝对式光电编码器具有高精度、高分辨率等优点3. 本文旨在介绍小型绝对式光电编码器的原理和实现方法二、光电编码器的分类1. 根据工作原理可分为绝对式和增量式光电编码器2. 小型绝对式光电编码器在工业设备的位置检测和运动控制中应用广泛3. 绝对式光电编码器具有即时读取绝对位置信息的优势三、小型绝对式光电编码器的原理1. 光电编码器由光源、光栅、检测器等部分组成2. 通过光源发出光线，经过光栅隔开，最终被检测器检测3. 光栅的设计和排列方式决定了编码器的工作原理和精度4. 小型绝对式光电编码器通过在光栅上加入不同编码规律的方式，实现了对绝对位置信息的准确解读四、小型绝对式光电编码器的实现1. 采用微型化的光栅设计和制造工艺2. 使用高灵敏度的检测器和信号处理电路3. 结合先进的芯片技术，实现对绝对位置信息的精准读取4. 小型绝对式光电编码器的实现不仅在硬件设计上有所突破，还在软件算法方面进行了优化五、小型绝对式光电编码器的应用1. 在精密仪器设备中的位置检测和控制2. 在机械臂、自动化生产线等领域的运动控制3. 在航天航空、医疗器械等高端领域的应用六、小型绝对式光电编码器的发展趋势1. 微型化、集成化是未来的发展方向2. 智能化、多功能化是未来的发展趋势3. 根据市场需求，同时提高性能和降低成本七、总结1. 小型绝对式光电编码器在工业自动化领域具有重要意义2. 原理和实现方法的介绍可帮助工程师更好地理解和应用该技术3. 未来，小型绝对式光电编码器将在微型化、智能化等方面继续取得突破性进展八、参考文献1. XXX.（年份）《光电编码器原理与应用》. 我国机械工业出版社2. XXX.（年份）《光电编码器技术手册》. 机械工业出版社3. XXX.（年份）《光电编码器在工业自动化中的应用》. 自动化技术杂志以上是一篇关于小型绝对式光电编码器原理及实现的文章，希望对您有所帮助。
绝对式光电编码器基本构造及特点
绝对式光电编码器基本构造及特点
绝对式光电编码器的基本构造包括光源、反射板、测量元件和读取电路。
光源通常是一种LED，用于照射在反射板上。
反射板具有一系列的刻线，这些刻线用于反射光束。
测量元件通常是一种光电二极管阵列，用于
接收反射的光束。
读取电路则用于将测量元件接收到的信号转换为旋转位
置的数字表示。
1.高精度：绝对式光电编码器具有高分辨率和高重复性，能够实现精
确的旋转位置测量。
它可以提供高度精确的位置控制和定位。
2.高分辨率：绝对式光电编码器可以提供非常高的分辨率，能够实现
微小旋转角度的测量。
这使得它在需要高精度测量的应用中非常有用。
3.宽动态范围：绝对式光电编码器能够测量广泛的旋转速度和加速度。
它具有良好的动态响应特性，能够快速准确地测量旋转位置。
4.高速测量：绝对式光电编码器具有快速的测量速度和响应时间。
它
可以快速准确地测量旋转位置并输出结果。
5.无接触测量：绝对式光电编码器采用非接触式测量原理，可以减少
磨损和使用寿命，并能够在恶劣的环境条件下进行可靠的测量。
6.抗干扰性：绝对式光电编码器具有较好的抗干扰性能，能够在电磁
干扰等复杂环境条件下正常工作。
7.易于安装和使用：绝对式光电编码器的安装和使用非常简单便捷。
它通常具有标准接口和易于理解的输出信号，可以方便地与其他设备和系
统集成。
总之，绝对式光电编码器是一种高精度和高分辨率的旋转位置测量装置，具有高速测量、无接触测量、抗干扰性强等特点。
它在自动化控制、机器人、医疗设备、航天航空和精密加工等领域被广泛应用。
绝对式光电编码器的构造和主要技术指标
绝对式光电编码器的构造和主要技术指标绝对式光电编码器是一种主要用于测量和定位系统的装置，其能够将位置信息以数字的形式输出。
相对于增量式光电编码器而言，绝对式光电编码器具有独立于起始位置的优势，不需要参考点或者重新校准就能够确定当前位置。
绝对式光电编码器的构造主要包括光源、光电二极管、编码轮和电路板等部分。
光源产生可见光或红外光，照射在编码轮上；光电二极管装在编码轮的另一侧，用于接受光束的变化；编码轮有一个或多个光学格栅，栅内有透光和反光的区域；电路板用于接收光电二极管的信号，并将其转化为数字输出。
在工作时，光源照射在编码轮上，光通过透光和反光的区域后，被光电二极管接收。
光电二极管接收到的光信号经过放大和处理后，转化为数字信号。
通过解码器，可以将数字信号转化为对应的位置信息。
分辨率是指编码器能够解析的最小位移量的大小，通常以线数或密度来表示。
分辨率越高，能够识别的位置越精确。
准确性是指编码器输出的位置信息与实际位置之间的误差。
准确性越高，编码器的测量结果越接近实际位置。
重复性是指编码器在相同条件下反复测量同一位置时输出的结果的一致性。
重复性好的编码器可以提供稳定和可靠的测量结果。
响应时间是指编码器从接收到光信号到输出位置信息所需要的时间。
响应时间短的编码器可以快速地进行测量和定位。
此外，绝对式光电编码器的耐用性、工作温度范围、耐震性、防尘防水性等也是需要考虑的技术指标。
综上所述，绝对式光电编码器通过光源、光电二极管、编码轮和电路板等构造，能够将位置信息以数字的形式输出。
其主要技术指标包括分辨率、准确性、重复性和响应时间等，这些指标都对编码器的性能和应用起到重要影响。
绝对式光电编码器工作原理
绝对式光电编码器工作原理一、绝对式光电编码器的定义绝对式光电编码器是一种高精度的旋转位置传感器，它通过光电检测技术将旋转角度转换为数字信号输出。
与增量式光电编码器相比，绝对式光电编码器在断电后仍能保持位置信息，不需要回到原点再次定位。
二、构成要素绝对式光电编码器由旋转部分和固定部分组成。
旋转部分包括主轴、编码盘和LED发射器；固定部分包括接收器和解码芯片。
三、工作原理1. 编码盘编码盘是绝对式光电编码器的核心部件，它由一系列透明和不透明的刻线组成。
当主轴旋转时，刻线会使得LED发射的光线被遮挡或透过，形成一个二进制信号序列。
2. LED发射器LED发射器是将红外或可见光信号发送到编码盘上的设备。
它通常由一个LED灯泡和一个透镜组成，可以产生高强度的照明效果。
3. 接收器接收器是用于接收从编码盘反射回来的光信号的设备。
它通常由一个光电二极管和一个放大器组成，可以将微弱的光信号转换为电信号。
4. 解码芯片解码芯片是用于将从接收器输出的数字信号转换为旋转角度的设备。
它通常由一组逻辑门和寄存器组成，可以实现不同类型的编码方式。
四、编码方式1. 绝对编码绝对编码是指每个位置都有唯一的编码序列，可以直接读取旋转角度。
绝对式光电编码器采用绝对编码方式时，可以实现高精度、快速定位。
2. 增量编码增量编码是指每个位置都有相对于上一个位置的增量值，需要先回到原点再次定位。
增量式光电编码器采用增量编码方式时，可以实现较高分辨率和更低成本。
五、应用领域绝对式光电编码器广泛应用于机床、航空航天、医疗设备等领域中需要高精度测量旋转角度的场合。
例如，数控机床中使用绝对式光电编码器进行工件定位和运动控制；航空航天中使用绝对式光电编码器进行导航和姿态控制；医疗设备中使用绝对式光电编码器进行精确的手术操作。
光电轴角编码器校准规范-绝对式编码器
当编码器不按准确度等级进行分级时， 其分度误差、 测角重复性要求在制造厂家的产品 标准中规定，也可由用户根据需要确定。 6 校准条件
6.1 环境条件 校准时的温度计温度变化应满足表 2 的要求。被校准编码器与校准所用标准器具应有 足够的平衡温度时间，通常应不少于 2h。被校准编码器应在接通电源 10min 后开始校准。 表 2 校准时的温度及温度变化要求 准确度级别 校准时的温度要求/(℃) 温度变化/(℃/h) 1 2 3 4 5 6 7 6.2 校准用标准器 校准用标准器见表 3. 表 3 校准用标准器 序号 1 标准器 校准单位： 九江精密测试技术研究所检测和校准实验室 23 面棱体 双轴光电自准直仪 （AUTOMAT ULTRA-2040 主机） 证书编号：J 字第 20100082 号 器具编号：201059 校准单位：中国计量科学研究院 证书编号：CDjc2011-0993 出厂编号：186515722 20±2 ≤0.5
20±3
≤1
20±5
Hale Waihona Puke ≤1223 面体光电自准直仪 编码器实际检测图片
7 校准项目和校准方法 7.1 用多面棱体-自准直仪校准 将多面棱体安装在编码器转轴上，并使 多面棱体轴线与编码器旋转轴线重合，同轴 度误差应不大于 0.5mm， ；棱体各工作面与 被检编码器的轴线的平行度（塔差）不大于 30″； 安放自准直仪， 使自准直仪视轴垂直于多面棱体工作面并对准多面棱体第一工作面中
图 1 用多面棱体 -自准直仪校准编码器示意图 1—多面棱体；2—多面棱体调整架；3—被校准编码器；4—自准直仪 编码器各测点 ai 的误差值计算公式见下式：
ei=(c i-qi)
式中：ai————编码器第 i 测点示值， i=1,2，…，n；
简述绝对式光电编码器的工作原理
绝对式光电编码器是一种用于测量物体运动或位置的装置，它采用光电传感器来读取旋转或线性位移时的位置信息。
它与传统的增量式光电编码器相比，具有更高的精度和稳定性，能够准确地读取绝对位置信息，而不需要进行回原点操作。
绝对式光电编码器的工作原理主要基于光电传感器和编码盘之间的相互作用。
在编码盘上，划分为等量的格点，在光电传感器的作用下，能够准确地读取出每个格点的位置信息。
当物体运动或位置发生变化时，光电传感器会不断地读取编码盘上的位置信息，从而实现对物体位置的准确测量。
在绝对式光电编码器中，还有一组特殊的编码码盘，被称为灰码盘。
这种编码盘能够准确地表示物体的绝对位置，无论它是处于静止状态还是运动状态。
这就意味着，即使系统断电或重新启动，绝对式光电编码器也能够立即恢复并准确地测量出物体的位置，而不需要重新初始化。
绝对式光电编码器的工作原理基于光电传感器对编码盘上位置信息的读取和识别，以及灰码盘对绝对位置的准确表示。
通过这种工作原理，绝对式光电编码器能够实现对物体位置的高精度和稳定性测量，成为工业自动化和机器人领域中不可或缺的重要装置。
总结来说，绝对式光电编码器通过光电传感器和编码盘的相互作用，以及灰码盘的绝对位置表示，实现了对物体位置的准确测量。
它的工作原理基于高精度的读取和识别技术，能够在工业自动化和机器人领域中发挥重要作用。
关于绝对式光电编码器的个人理解，我认为它的工作原理非常精密和高效。
它不仅能够准确地测量物体的位置，而且还能实现对物体位置的绝对表示，这种特性在许多领域都具有重要意义。
在未来的发展中，我相信绝对式光电编码器会继续发挥重要作用，并不断提升精度和稳定性，以满足不断变化的应用需求。
通过对绝对式光电编码器工作原理的深入探讨，我对这一主题有了更加深刻的理解。
我相信，在文章中多次提及了绝对式光电编码器的工作原理，有助于我全面、深刻和灵活地理解这个主题。
在文章的总结和回顾性内容中，我也得到了对这一主题的全面总结和回顾，这为我今后进一步学习和探索相关内容提供了很好的基础。
光电编码器原理
光电编码器原理
光电编码器是一种能够将物理量转化为光电信号的装置，它在自动化控制系统中起到了非常重要的作用。
其原理是利用光电效应，通过光源和光敏元件的相互作用，实现对物理量的测量和编码。
在光电编码器中，光源发出的光线通过光栅或光轮等编码器件进行分割，生成一系列的光脉冲。
光敏元件接收到这些光脉冲后，将其转化为电信号，并传送给控制系统进行处理。
光电编码器常用的编码方式有两种：增量式编码和绝对式编码。
增量式编码器通过光栅或光轮上的编码结构，使得在旋转过程中光线的遮挡和透过发生变化。
根据遮挡和透过的变化情况，光电编码器可以测量出物体旋转的角度和方向。
这种编码方式相对简单，成本较低，但只能测得相对运动的改变量。
绝对式编码器则是通过光栅或光轮上的编码结构，将旋转角度或位置分成若干等分，并为每个等分位置赋予一个唯一的编码值。
通过光敏元件接收到的光脉冲，可以直接读取到物体的旋转位置或线性位移位置。
这种编码方式可以直接获得绝对位置信息，精度相对更高，但缺点是成本较高。
光电编码器具有测量速度快、精度高、体积小等特点，广泛应用于工业自动化控制、机器人、数控机床、仪器仪表等领域。
绝对值编码器的工作原理
绝对值编码器的工作原理绝对值编码器是一种用于测量旋转角度的装置，它能够提供准确的位置信息。
它的工作原理基于光电效应和数字编码技术。
下面将详细介绍绝对值编码器的工作原理。
1. 光电效应光电效应是指当光照射到物质表面时，光子能量被物质中的电子吸收，使电子跃迁到更高能级，从而产生电荷。
绝对值编码器利用光电效应来检测旋转角度。
2. 光电传感器绝对值编码器中使用了光电传感器，它通常由发光二极管（LED）和光敏二极管（光电二极管或者光敏电阻）组成。
LED发出光束，光敏二极管接收到光束后产生电信号。
3. 编码盘绝对值编码器中的编码盘是一个圆盘状的装置，上面刻有一系列的刻线或者孔。
编码盘通常由透明材料制成，光可以穿过它。
4. 编码规则绝对值编码器使用不同的编码规则来确定旋转角度。
常见的编码规则有格雷码和二进制码。
- 格雷码：格雷码是一种二进制编码，相邻的码之间惟独一个位数发生变化。
这种编码方式可以避免由于误差引起的不许确测量。
- 二进制码：二进制码是一种基本的数字编码方式，它使用0和1来表示不同的状态。
5. 工作原理绝对值编码器的工作原理如下：- 当旋转角度发生变化时，编码盘上的刻线或者孔会遮挡或者透过光线，使得光敏二极管接收到的光强发生变化。
- 光敏二极管产生的电信号经过放大和处理后，转换为数字信号。
- 根据编码规则，将数字信号转换为对应的角度值。
- 绝对值编码器可以通过多个光电传感器和编码盘来实现更高的精度和分辨率。
6. 应用领域绝对值编码器广泛应用于需要准确测量旋转角度的领域，例如：- 机械加工和控制系统：用于测量机床、机器人和自动化设备的转动角度，实现精确的位置控制。
- 汽车工业：用于车辆的转向系统、发动机和传动系统，提供准确的角度信息。
- 航空航天工业：用于飞机、导弹和卫星等航空航天器的导航和控制系统。
- 医疗设备：用于医疗器械的位置测量和控制，如手术机器人和影像设备。
- 电子设备：用于摄像机云台、游戏手柄和电子仪器等设备的位置检测。
光电检测技术——光电编码器4
7-4 光电编码器（码盘）一．概述测量技术的迅速发展，经常需要将位移量（包括线位移和角位移）数字化以便计算机处理，这一过程是AD转换。
光电编码器是AD转换的有效工具之一。
光栅盘（或光栅）是增量方式编码器，没有确定的零位，它以相对值的形式反映位移信息。
光电编码器是绝对式编码器，具有确定不变的零位，它反映的位移信息是以零位为起点的绝对数值。
应用：用码盘做阀们开度指示，一开机便知道阀们当前开度、流量，而用光栅盘是不可想象的。
二．码盘的容量和分辨率容量n为码盘码道数分辨率=3600/2n例如：QDB9型九位光电编码器n=9十一位光电编码器n=11三．编码（1）二进制码优点：有权码，容易读缺点：当光电转换在各位不同步时，产生很大误差。
（2）循环码优点：代码从任何数转变到相邻数时，代码的各位仅有一位发生变化，误差最大值仅是最低位的单位量。
缺点：无权码，难读懂。
例：15变到16二进制码循环码15 01111 0100016 10000 11000假设最高位延迟变化，则结果为：00000 （0D）01000（15 D）最大误差16-0=16 16-15=1四．循环码及其转换（一）四位循环码与二进制码的关系（二）转换逻辑关系式（1）循环码变二进制码C n=R n（n为码盘码道数）C i=R i R i+1R i+2R i+3……R n =0“”为“异或”符号，实际上是不进位加（也叫按位加）00=0 01=1 10=1 11=0（2）二进制码变循环码R n=C nR i=C i C i+1例：9D=1001B=（）R解：∵C4=1 C3=0 C2=0 C1=1∴R4=1 R3=C3C4=1R2=C2C3=0R1=C1C2=1∴9D=1101R例：9D=1101R=（）C解：∵R4=1 R3=1 R2=0 R1=1∴C4=R4=1C3=R4R3=0C2=R4R3R2=0C1=R4R3R2R1=1∴9D=1001B五．电路原理图C9R C8六．电平转换接口电原理图12V0V图7-4-2+1.5V。
绝对值编码器的工作原理
绝对值编码器的工作原理绝对值编码器是一种用于测量旋转位置的装置，它能够提供非常准确的位置信息。
本文将详细介绍绝对值编码器的工作原理，包括其基本原理、工作方式和应用领域。
一、基本原理绝对值编码器基于光电效应或磁电效应来测量旋转位置。
其中，光电效应编码器使用光栅来生成光信号，而磁电效应编码器则使用磁栅来生成磁信号。
这些信号会被传感器捕捉并转换为电信号，然后通过解码器进行解码，最终得到准确的位置信息。
二、工作方式1. 光电效应编码器光电效应编码器由光栅和传感器组成。
光栅是由透明和不透明的条纹交替组成的，当光线照射到光栅上时，会产生光电效应，从而生成光信号。
传感器会捕捉这些光信号，并将其转换为电信号。
解码器会对这些电信号进行解码，从而得到旋转位置的准确信息。
2. 磁电效应编码器磁电效应编码器由磁栅和传感器组成。
磁栅是由磁性材料制成的，上面有一系列的磁极。
当旋转物体上的磁头经过磁栅时，会产生磁电效应，从而生成磁信号。
传感器会捕捉这些磁信号，并将其转换为电信号。
解码器会对这些电信号进行解码，从而得到旋转位置的准确信息。
三、应用领域绝对值编码器广泛应用于各种需要测量旋转位置的领域，例如：1. 机床绝对值编码器可以用于测量机床的旋转轴的位置，从而实现高精度的加工。
2. 机器人绝对值编码器可以用于测量机器人的关节旋转位置，从而实现精确的运动控制。
3. 自动化设备绝对值编码器可以用于测量自动化设备的旋转部件位置，从而实现精确的运动控制和位置反馈。
4. 医疗设备绝对值编码器可以用于测量医疗设备中旋转部件的位置，从而实现精确的操作和控制。
总结：绝对值编码器是一种用于测量旋转位置的装置，它基于光电效应或磁电效应来生成信号，并通过解码器解码得到准确的位置信息。
它在机床、机器人、自动化设备和医疗设备等领域有着广泛的应用。
通过使用绝对值编码器，可以实现高精度的位置测量和运动控制，提高设备的性能和精确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电式绝对编码器
光电式绝对编码器的码盘如图12.3.1 所示，它是在一块圆形玻璃上采用腐
蚀工艺刻有透光和不透光的码形，其中黑的区域为不透光区，用“0”表示；白的
区域为透光区，用“1”表示，如此，在任意角度都有对应的二进制编码。
码盘分
成四个码道，每一条码道对应一个光电器件，并沿码盘的径向排列。
当码盘处
于不同角度时，各光电器件根据受光与否输出相应的电平信号，由此产生绝对
位置的二进制编码。
不难看出，码盘的码道数就是该码盘的数码位数，且
高位在内，低位在外。
绝对编码器的分辨率取决于二进制编码的位数，亦即码
道的个数。
若码盘的码道数为n，则所能分辨的最小角度为
（12.3.1）分辨率＝（12.3.2）显然，位数n 越大，所能分辨的最小角度α越小，测量精度越高。
例如一个10 码道的绝对编码器可以产生
210（1024）个位置，能分辨的最小角度为21′6″，目前已可以制作18 个码道的绝对式编码器，分辨角度为。
图12.3.1 4 位光电式绝对编码器
图12.3.1(a)为标准二进制编码的码盘，这种编码方式直接取自二进制累
进过程，也被称作8421 码盘。
当它在两个位置的边缘交替或来回摆动时，由
于码盘制作或光电器件安装的误差会导致读数失误，产生非单值性误差。
例如，在位置0111 与1000 的交界处，可能会出现1111、1110、1011、0101 等数据，因此这种码盘在实际中很少采用。
实用的绝对编码器码盘常采用二进制循
环码盘(格雷码盘)，如图12.3.1(b)所示，它的相邻数的编码只有一位变化，因
此就把误差控制在最小单位内，避免了非单值性误差。
格雷码在本质上是一种
对二进制的加密处理，每位不再具有固定的权值，因此必须经过解码过程将格。
