综合布线系统管理
综合布线系统的管理和维护
在网络 产品不断更新的今天 作为网络传输 的基础—— 综合布 线系统 的智能化势在必行 但 是 如何与现有设 备兼容 以及所承担 的高成本 是 必 须 考 虑 的 问题 。
电子配线架接 口和跳线芯数均不 同于普通跳 线 ，芯数通常为 ９芯或 １０芯 需使 用专 用跳线和 配线 架 ，且 主要应 用于系统点数较 多、规模较 大 或重 要 工 程 ，需 要 配 备 专 门管 理 人 员 。对 于 智 能 化 改 造 工 程 ，可 以选 用添 加 智 能 配 线 管 理 组 件 方 式 ，在保 留原有配 线架 保持原 接 口位置 的条件 下 把组件 镶嵌在 配线架外面 达到把原 有的无 源普通配线架变成智能配线架管理运行 同样 采 取 ＣＡＭＳ软 件 。
智能配线 系统适 用于包括屏蔽 、非屏 蔽系－ ３＇ 超 ５类、６类线缆 ，由于 ６类综合布线 系统具有更 好 的抗噪声性能 提供更透 明的传输信道 在 高 频率上 尤其如 此 因此 ６类综合布线 能够适应高 带 宽网络设备 大量数据物理 传输 是 智能配线 系 统 主流 。
智能配线系统的核心包括一套 ＣＡＭＳ管理 软 件 可 以有效控 制和实 时发 现非 授权 的任何 操
维普资讯
Байду номын сангаас

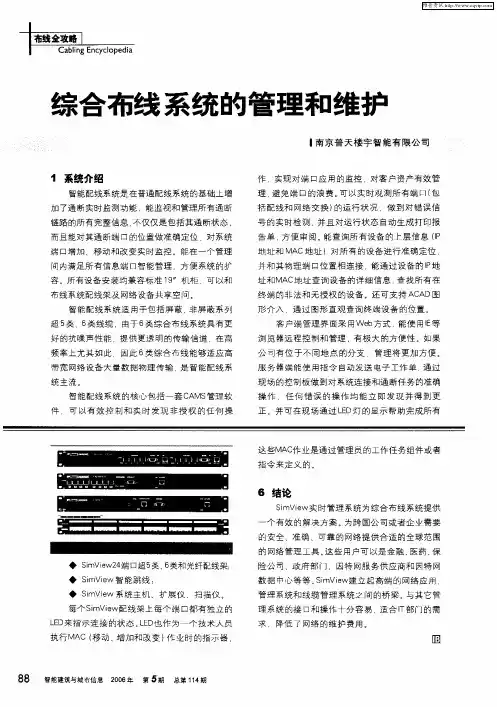

综合 布线 系统 的管理和 维护
ｌ南 京 普 天楼 宇 智 能 有 限 公 司
１ 系统介绍
智 能 配 线 系 统 是 在 普通 配 线 系 统 的 基 础 上 增 加 了通断实时监测 功能 ，能监视和 管理所有通 断 链路的所 有完整信息 不仅仅是包括其通断状 态 ， 而 且 能 对 其通 断端 口的位 置 做 准 确 定 位 对 系统 端 口增加 、移动和改变实时监控 。能在 一个管理 间内满足所 有信 息端 口智能管理 方便系统的扩 容 。所有设 备安装 均兼容标准 １ ９ 机柜 可以和 布线系统配 线架及 网络设 备共享空 间。
综合布线系统概述
综合布线系统概述综合布线系统（Structured Cabling System）是一种将各种信息技术设备互联的基础设施，用于传输数据、语音、视频等各种信号。
它是现代建筑中的重要组成部分，负责将不同设备和网络连接在一起，为企业和机构提供高效、可靠、安全的通信和信息交流环境。
综合布线系统主要由光纤、铜缆、连接器、机柜、配线架等组成。
光纤是传输速度快、容量大、抗干扰能力强的一种传输介质，常用于长距离传输和高速网络环境。
铜缆则适用于较短距离的局域网连接，成本较低且安装方便。
连接器是将各种电缆连接到设备或其他电缆上的接头，常见的有光纤连接器、RJ45连接器等。
综合布线系统的基础设施包括机柜和配线架。
机柜是安装各种服务器、交换机等设备的架子，有不同的尺寸和规格可供选择。
配线架是安装和管理各种电缆的框架，用于实现信号的分配和管理。
配线架一般分为水平配线架和垂直配线架，分别用于接入终端设备和连接机柜。
1.数据传输：综合布线系统能够传输各种数据，包括互联网、局域网和广域网等，为用户提供高速、可靠的数据传输服务。
它可以支持各种网络协议和应用，如以太网、光纤通信、VoIP等。
3.视频传输：综合布线系统可以支持安全监控系统、视频会议系统和多媒体展示系统等，实现高清视频信号的传输和监控。
4.网络管理：综合布线系统可以简化网络管理工作，提高网络的可扩展性和可维护性。
通过集中管理和监控，可以快速定位和解决网络问题，降低维护成本。
5.灵活性和可升级性：综合布线系统具有良好的灵活性和可升级性，可以适应不同环境和应用的需求。
当公司扩大规模或需要更高的网络带宽时，可以方便地增加新的设备和电缆，而不需要重新布线，节省了时间和成本。
综合布线系统的设计和安装需要考虑许多因素。
首先，需要根据建筑物的不同区域和用途进行分区，确定每个区域的布线需求和网络容量。
其次，需要根据实际需求选择合适的传输介质和连接器，同时考虑未来的扩展需求。
然后，需要根据标准和规范进行布线设计，包括电缆路径、电缆长度和电缆保护等。
综合布线系统的质量管理
暗 盒 ，竖 井 桥 架 ，水 平 线 槽 与 竖 井 桥 架 的 连 接 时 应 注 意 工 艺 要 求 （如 确 保 线 缆 铺 设 时 线 槽 、 管应连接 紧密 、 靠 ， 道 内无毛 刺等 ） 线 牢 管 ， 熟 悉 相 关 标 准 （如 强 弱 电线 槽 、线 管 、 暗 盒 应保 持 ３ ｃ 距离并应 做好接 地等 ） ０ｍ 。
体 规 划 ，分 步 实 施 ，水 平 布 线 尽 量 一 步 到 位 ” 的方式 。 布 线 系 统 涉 及 大 量 的 线 路 的 连 接 ，这 样
表１
光 纤 时 应 做 好 线 缆 两 头 的 标 记 ，布 放 缆 线 时 应 注 意 ：不 能 超 过 线 缆 牵 引 力 要 范 围 ， 缆 线 布放 时应有 冗余 。在 楼层 配线 间 Ｕ ＴＰ电 缆 预
量 管 理 方 面 入 手 ，浅谈 综 合 布 线 系统 工 程 在 施
工 过 程 中应 如 何 进 行 科 学 有效 的 管理 。
案 是 以后 的 布 线 管 理 重 要 的 技 术 依 据 。
色 场 标 识 主 要 如 表 １所 示 。
从 一 个 项 目的 角 度 看 ，综 合 布 线 可 分 为
设 计 、施 工 、 测 试 三 个 阶 段 ， 它 在 工 程 项 目
总 体 施 工 部 署 和 管 理 目标 的 指 导 下 ，形 成 自 身 的 质 量 管 理 目标 ， 达 到 相 应 等 级 以及 质 量 的 要 求 ，如 期 建 成 并 交 付 使 用 。
３ 施 工 期 间 质量 管理
＿Ｃ ｌ ｎｌｉ ａｇｃ 布 ｙｅ ｂ全ｃｄ ｉ 略ａ 线 攻ｐ ｎ ｏ Ｅ

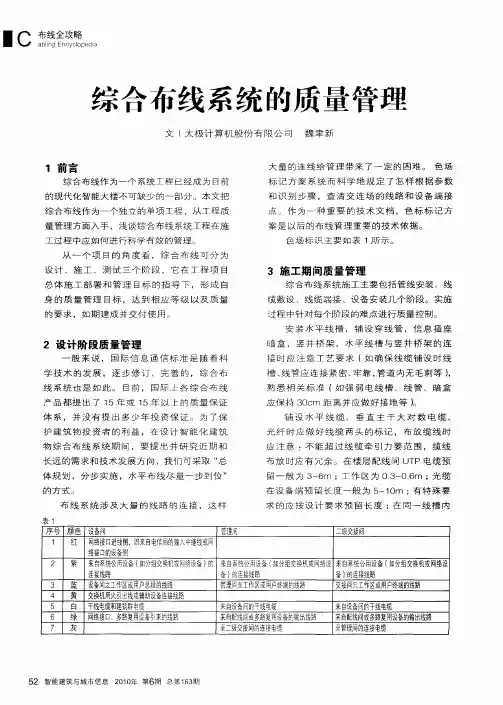

综合布线 系统 的质量管理
文 Ｉ 太极 计 算 机股 份 有 限 公 司 魏聿 新
综合布线系统智能化管理的应用
第 四 ， 智 能 管 理 设 备 — — 主 机 ， 主 机 作 为 智 能 管 理 系 统 的 主 控 设 备 ，采 用 Ｔ ／ ＣＰ Ｉ Ｐ
智 能 化 管 理 系统 的 实 现 方 法 进 行 具 体 的 分 析 。 首 先 ， 大 庆 石 油 馆 采 用 非 屏 蔽 智 能 化 配 线 架 （ 括 铜 缆 与 光 缆 ）作 为 水 平 线 缆 端 接 包
设 备 ， 智 能 配 线 架 是 整 个 智 能 化 管 理 系 统 的
协 议 与 管 理 工 作 站 通 讯 ，具 有 自 己 的 Ｉ Ｐ地 址 ，通 过 Ｒ ８ ４ ５总 线 与 扩 展 仪 和 扫 描 仪 连 接 ， １ ０ ｍ 的 数 据 传 输 距 离 ，可 以满 足 各 种 建 筑 ０ ２
扑 结 构 如 图 ４所 示 。
电 子 配 线 架 相 对 于 普 通 配 线 架 的 显 著 区
以 上 为 整 个 智 能 布 线 管 理 系 统 的 基 本 组 成 ， 下 面 就 系 统 的 管 理 功 能 进 行 简 要 的 描述 ：
（１）端 口 管 理 功 能
别在 于 电子配线 多 了一块 电路板 和 ２ ４个 Ｌ Ｄ Ｅ 指 示 灯 ， 它 们 被 用 来 收 集 跳 线 信 息 ， 并 根 据
一
变化 时 可 以 根 据 事 件 的 类 型 进 行 相 应 的 处 理 ，
记 录 日志 、 弹 出 窗 口 、发 送 邮 件 、 发 送 Ｓ ＭＮ
侧 ）的 线 缆 和 网 络 设 备 一 侧 的 线 缆 分 别 端
等 ，如 果 配 备 安 全 组 件 可 以 发 出 声 光 报 警 信
综合布线系统日常维护方案
综合信息机房内综合布线系统所需要做的维护工作，大致可以分为以下四类：日常管理、日常维护、故障排除和布局整改。
一、日常管理综合布线系统的日常管理是指对综合布线跳线的位置调整和标签变更，这部分的工作简单，几乎没有技术含量，可以说是一看就懂，一做就乱：绝大多数的跳线混乱源自于此，导致日后无法维护的根源往往也在于此。
一个严格的信息机房对所有的变更在实施前应填写变更单(可以采用电子版)，经相关主管批准(签字、传真、邮件等无法更改的记录)后方能实施。
在实施过程中，先拔下需要更换的跳线，换上去的跳线应重新选用适当的长度，并粘贴两端标签后沿着跳线管理器敷设好，再将跳线两端插入对应的信息插座内，以免跳线散乱在机柜内。
变更结束后应在变更单上填写变更后的状态(正常、失败等)，并将变更过程中出现的情况人工记录在变更单上。
变更完成后，应将电子版的变更单及变更批复应集中管理，纸质变更单则应按期装订成册。
二、日常维护日常维护是指综合布线系统在正常运行期间，定期进行保养和检查。
一般每隔数月就应该进行一次，而不是等到出现问题在进行维护。
日常维护可以做的事情很多，其中包括：(1)清除机柜内外综合布线系统上的灰尘。
(2)检查综合布线桥架的平整度，如果发生变形、支架螺丝脱落等与安装图纸不相符合的情况应立即修复。
以免桥架断裂或脱落致使信息业务突然中断。
(3)检查机房内双绞线上、面板上、配线架、跳线上的标签，将脱落的标签补全，将粘连不牢的标签固定好，更换有损伤的标签。
(4)使用性能测试仪对铜缆信道和未使用的光纤信道(由于光纤信道比较娇嫩，容易受磨损和灰尘的影响。
所以对于正在使用的光纤信道，不建议进行抽检，以免因测试而损坏光纤信道或网络设备的光纤模块)进行抽检，测试方法为永久链路测试和所用跳线的性能测试，并与原始记录进行核对。
(5)电子配线架系统同样应进行抽样检查，检查可人为设置故障，检查实时报警的响应时间和报警音响;同理，综合布线管理软件(含电子配线架中的软件)应对电子记录进行人工检查，检查范围包含施工记录和上次维护至今的日常记录。
综合布线系统的项目管理及质量保证
针对施工问题，需要加强施工监管、提高材料质量、规范 施工工艺等，例如采用专业的施工队伍、严格把控材料质 量、制定详细的施工规范等。
维护与管理问题
总结词
维护与管理问题是综合布线系统中比较常见的问题之一，主要涉及到维护保养、故障处 理、管理制度等方面。
详细描述
维护与管理问题通常表现为维护保养不到位、故障处理不及时、管理制度不完善等，这 些问题可能导致系统性能下降、故障频发、维护成本增加等问题。
和调整，例如采用模块化设计、合理选择设备型号、科学规划线路走向
等。
施工问题
总结词
施工问题是综合布线系统中比较常见的问题之一，主要涉 及到施工工艺、材料质量、施工管理等方面。
详细描述
施工问题通常表现为施工工艺不规范、材料质量不合格、 施工管理混乱等，这些问题可能导致线路故障、设备损坏、 系统性能不稳定等问题。
THANKS FOR WATCHING
感谢您的观看
对项目实施过程进行实时监控，及时 发现和纠正质量问题。
持续改进
根据质量检测与评估结果，对质量保 证体系进行持续改进，提高项目质量 水平。
质量标准与规范
遵循国家和行业标准
确保项目实施符合国家和行业的相关标准，如建筑电气、通信等 领域的技术规范和标准。
企业标准
制定企业内部的综合布线系统实施标准，明确各项技术指标和质 量要求。
解决方案：在设计阶段，应加强设计 审核，确保系统架构、设备选型、线 路规划等方面的合理性和科学性；在 施工阶段，应加强施工监管，提高材 料质量和施工工艺水平；在维护管理 阶段，应建立完善的维护管理制度， 加强故障处理和人员培训等。同时， 应定期对综合布线系统进行检查和维 护，及时发现和解决潜在问题，预防 问题的发生。
综合布线管理系统-用户手册
综合布线管理系统-用户手册综合布线管理系统-用户手册1. 系统概述1.1 系统介绍1.2 功能特点1.3 系统结构图2. 系统安装与配置2.1 硬件要求2.2 软件安装步骤2.3 系统配置参数说明3. 用户注册与登录3.1 注册新用户3.2 用户登录与密码重置4. 综合布线管理4.1 机房信息管理4.1.1 添加机房信息4.1.2 编辑机房信息 4.1.3 删除机房信息 4.2 设备信息管理4.2.1 添加设备信息 4.2.2 编辑设备信息 4.2.3 删除设备信息 4.3 布线管理4.3.1 添加布线信息 4.3.2 编辑布线信息4.3.3 删除布线信息5. 设备状态监控5.1 实时监控设备状态 5.2 告警信息处理5.2.1 查看告警信息 5.2.2 处理告警信息5.2.3 告警信息统计6. 报表与统计6.1 设备统计报表 6.1.1 设备数量统计 6.1.2 设备型号统计 6.2 布线情况统计 6.2.1 布线长度统计6.2.2 布线类型统计7. 系统设置7.1 用户管理7.1.1 添加用户7.1.2 编辑用户信息 7.1.3 删除用户7.2 角色管理7.2.1 添加角色7.2.2 编辑角色信息 7.2.3 删除角色7.3 权限管理7.3.1 分配角色权限7.3.2 查看权限列表8. 常见问题解答8.1 系统无法正常启动8.2 设备无法连接到系统附件：1. 用户手册电子版2. 安装包文件法律名词及注释：1. 用户：指使用综合布线管理系统的个人或者组织。
2. 机房：指存放网络设备的专用房间。
3. 布线：指网络设备之间用于传输信号和数据的线缆连接。
4. 设备：指用于传输、处理和存储数据的网络设备。
5. 告警信息：指系统检测到的设备故障、网络中断等异常情况所产生的警告信息。
6. 报表与统计：指通过系统的关于设备数量、设备型号、布线情况等相关数据的分析报告。
7. 系统设置：指综合布线管理系统的相关参数设置和权限管理。
综合布线安全管理制度
一、目的为确保公司综合布线系统的安全稳定运行，防止信息泄露和系统故障，特制定本制度。
二、适用范围本制度适用于公司内部所有涉及综合布线系统的场所和设备。
三、职责1. 信息安全管理部门：负责制定、修订和监督执行综合布线安全管理制度。
2. 综合布线管理部门：负责综合布线系统的日常维护、升级和安全管理。
3. 使用部门：负责本部门综合布线系统的使用、管理和维护。
四、管理制度1. 设备管理（1）综合布线设备应选用符合国家标准的产品，并定期进行检查、保养和更换。
（2）禁止使用假冒伪劣、过期或未经检验的综合布线设备。
2. 线路管理（1）综合布线线路应按照设计要求进行敷设，不得随意改动。
（2）禁止在综合布线线路附近敷设高压电线、强磁场设备等。
（3）线路敷设应保持整齐、美观，避免交叉、重叠。
3. 信息安全（1）综合布线系统应采用物理隔离、加密等技术手段，确保信息安全。
（2）禁止在综合布线系统中传输涉密信息。
（3）对综合布线系统进行定期安全检查，发现安全隐患及时整改。
4. 操作规范（1）操作人员应熟悉综合布线系统的操作规程，确保操作安全。
（2）操作人员应穿戴适当的防护用品，防止触电、烫伤等事故。
（3）操作过程中，应严格按照操作规程进行，不得擅自更改系统设置。
5. 故障处理（1）发现综合布线系统故障，应立即上报信息安全管理部。
（2）信息安全管理部应及时组织人员进行故障排查和处理。
（3）故障处理过程中，应确保不影响其他系统的正常运行。
五、奖惩1. 对严格执行本制度，在综合布线安全管理工作中做出突出贡献的部门和个人，给予表彰和奖励。
2. 对违反本制度，造成信息泄露、系统故障等严重后果的部门和个人，给予通报批评、经济处罚等处理。
六、附则1. 本制度由信息安全管理部门负责解释。
2. 本制度自发布之日起施行，原有相关规定与本制度不一致的，以本制度为准。
综合布线系统运维内容和要求
驻场要求
1.驻场
2.驻场人员数量：与其他子项目共用驻场人员
3.驻场时间：7×24全天候响应，5天×8小时值班维护驻场服务。
2.对于服务请求，在工作时间，接障后技术人员在10分钟内到达现场单位办公室，2小时内解决并完成服务需求。紧急、特殊的服务要求应能10分钟内到达现场，在1小时内提供服务至解决问题为止。
3
设备维保及备件提供
1.维保要求：5分钟内响应
2.备件要求：如果配件需要送修或更换，维修期间提供同档次的备用设备，并需要配合单位用户登记故障配件的型号和产品序列号，并由用户签字后再送维修。
综合布线系统运维内容和要求
序号
服务内容
维护要求
1பைடு நூலகம்
设备日常维护
1.工作内容：机房及配线间综合管理、含线路整理，信息点综合布线维护。内部各种网络、电话信息点，对网络、电话信息点的变更跳线。
2.巡检周期：提供至少每月一次的系统巡检
2
设备故障检测及排除
1.接障后技术支持人员必须在5分钟内作出响应，详细记录故障现象。
网络综合布线实用技术第3版任务13 综合布线系统的标识管理
13.2.2 综合布线系统分级管理及标识要求
2．二级管理系统 5）建筑物内主干线对或纤芯标识符 唯一的建筑物主干电缆线对或光缆纤芯标识符用于识 别同一建筑物的两个电信间或其他配线设施安装场地之间 的主干缆线中每一铜缆线对或每一光缆纤芯。格式为 ft1/ft2c-n，其中： ft1/ft2c为主干缆线，c为一或两个字母数字，用于识 别端接于电信间ft1和电信间ft2之间的某根缆线； n是2～4个数字，识别一对铜缆线对或一芯光纤。 ……
二级管理系统包括于一栋建筑物中存在多个电信间的基础 设施。 1）基础设施标识符 二级管理系统要求的基础设施标识符是： 电信间标识符；水平链路标识符； 建筑物内主干缆线标识符；建筑物内主干电缆线对或光缆 纤芯标识符；总等电位联结端子板标识符；局部等电位联结端 子板标识符；防火位置标识符； 在二级管理系统中的可选基础设施标识符是： 水平或建筑物内主干路径标识符； 在两电信间或建筑物内的区域之间的水平或建筑物内主干 路径标识符； 如果需要，可以增加另外的标识符和相关的记录。
任务13 综合布线系统的标识管理
13.2 相关知识 13.2.1 综合布线系统管理概述 13.2.2 综合布线系统分级管理及标识要求 13.2.3 综合布线系统标识色码标准 13.2.4 综合布线系统管理设计 13.2.5 综合布线系统标识产品
13.2.1 综合布线系统管理概述
1．综合布线系统管理的级别
s
Ft-UUUn(q) ft1/ft2-UUUn(q) S- UUUn(q) B1ft1/b2ft2- UUUn(q) WANn PNLn
场所或建筑群
建筑物水平缆线及主干缆线敷设的管槽部分 建筑物水平缆线及主干缆线敷设的管槽部分 （两个电信间或区域之间） 户外缆线敷设的引入建筑物的管槽部分 建筑物间的缆线敷设的管槽或配线设施 广域网连接 专网连接
《综合布线系统》课件
智能化管理
通过引入智能化管理平台， 实现对综合布线系统的集中 管理和远程监控，提高管理 效率。
高密度连接
为了满足日益增长的数据传 输需求，高密度连接技术将 得到广泛应用，提高端口密 度和传输速率。
应用前景展望
云计算和大数据
随着云计算和大数据技术的普及，综 合布线系统将广泛应用于数据中心和 企业网络中，满足数据高速传输和存 储的需求。
物联网和智能家居
智慧城市
智慧城市的建设将促进综合布线系统 在公共设施、交通、安防等领域的应 用，提高城市管理和服务水平。
物联网和智能家居的兴起将推动综合 布线系统在家庭和楼宇自动化领域的 应用，实现智能化管理和控制。
对未来发展的建议与思考
加强技术研发和创新
鼓励企业加大技术研发投入，推动综合布线 系统的技术创新和应用拓展。
管槽
用于线缆的敷设和保护，根据实际 情况选择合适的管槽类型和规格。
施工工艺与要求
施工工艺
明敷、暗敷、桥架等，根据实际情况选择合适的施工工艺。
施工要求
确保线缆敷设整齐、美观、安全，连接器安装牢固、接触良好，标签清晰、易于 识别。
03
综合布线系统实施
施工前准备
需求分析
详细了解用户需求，包括布线 点的位置、所需的线缆类型和
长度、设备规格等。
技术方案设计
根据需求分析结果，设计合理 的布线方案，包括线缆路由、 设备布局、接口配置等。
物料准备
根据设计方案，准备所需的线 缆、连接器、面板、配线架等 材料和设备。
施工计划制定
制定详细的施工计划，包括施 工进度、人员分工、安全措施
等。
施工过程管理
现场勘查
对施工现场进行实地勘 查，了解现场环境，确 定施工难点和注意事项
综合布线工程管理方案
综合布线工程管理方案一、项目概述综合布线是一种将各种信息传输的系统，包括数据、语音、图像等，通过同一种传输介质进行传输，实现快速且准确地信息交换的技术。
在现代办公环境中，综合布线系统已经成为了企业的基础设施，对于企业内部的信息互通，提高工作效率和提高信息安全性有着重要的作用。
本项目是一个大型企业的综合布线工程，包括数据中心、办公楼、生产车间等各种场所的综合布线。
本文将从项目管理、规划设计、实施过程和后期维护等方面，提出一套综合布线工程管理方案。
二、项目管理1.项目组织结构本项目将设立一个综合布线项目组，由项目经理、设计师、业务代表、施工队、质量检测员、客户服务等人员组成。
项目经理负责整个项目的计划和执行，设计师负责布局和综合布线系统设计，业务代表负责与客户沟通和对接，施工队负责实施工作，质量检测员负责工程质量的检测，客户服务负责售后服务。
2.项目计划根据项目的具体情况，制定详细的项目计划，包括项目启动、需求确认、设计方案确定、施工实施、验收交付等步骤，以及每个步骤的时间节点和责任人，确保项目按时按质完成。
3.风险管理项目组应及时识别和评估项目风险，并制定相应的风险应对计划。
在项目实施的过程中，确保对风险进行有效的控制和管理，以避免风险对项目的影响。
4.成本管理对项目的预算进行详细的编制和监控，确保项目的实施不超支，同时提高资源的有效利用，降低项目成本。
5.沟通管理建立定期的项目沟通机制，确保项目各方的信息畅通，及时沟通并解决项目中出现的问题和矛盾。
三、规划设计1.需求分析在项目启动阶段，开展对客户需求的调研和分析，了解客户的需求和期望，明确项目的目标和范围，为后续的规划设计提供参考。
2.设计方案根据需求分析的结果，制定综合布线系统的设计方案，包括布线的走向、设备的配置、连接方式等，确保满足客户的需求，并考虑系统的可扩展性和维护性。
3.技术选择在设计方案中，选择性能稳定、可靠性高的设备和材料，确保系统的稳定运行和长期维护。
园区综合布线系统解决方案
园区综合布线系统解决方案一、需求分析1.规模需求:根据园区内建筑物的数量和规模，确定综合布线系统的容量和结构。
2.功能需求:根据园区内的功能需求，确定综合布线系统所要支持的设备和服务。
3.安全需求:考虑到园区内的敏感信息和机密性要求，综合布线系统需要具备高安全性。
二、布线规划1.确定综合布线的路径和布线种类:根据园区的地理环境和建筑结构，规划出合理的布线路径，包括垂直布线和水平布线。
2.确定布线材料和设备:根据需求和预算，选择合适的布线材料和设备，如光纤线缆、网线、配线架、交换机等。
3.制定布线标准和规范:根据国家和行业的标准，制定园区内的综合布线标准和规范，保证系统的可靠性和可维护性。
三、建设实施1.施工准备:开展前期准备工作，包括调研、设计、材料准备等。
2.布线施工:按照规划路径和标准进行布线，并确保施工质量和安全。
3.设备安装:安装各类网络设备、交换机、配线架等，并进行设备调试和测试。
4.系统集成:将各种布线系统进行集成和连接，确保各个系统之间的顺畅通信。
四、系统运维1.定期检测和维护:定期进行系统的检测和维护，保证系统的正常运行。
2.数据安全管理:采取必要的措施保护敏感信息的安全和机密性。
3.升级和扩容:根据园区内业务发展和需求变化，对系统进行升级和扩容。
五、服务支持1.培训和技术支持:对园区内的相关人员进行培训，并提供相关技术支持。
2.故障处理和维修:快速响应并解决系统故障，确保系统的稳定运行。
3.远程监控:通过远程监控系统，对园区内的综合布线系统进行实时监控和管理。
综合布线系统的建设是一个复杂的过程，需要充分考虑园区内的需求和安全性要求。
只有系统性地规划、建设、运维和支持，才能为园区内的企业和人员提供高效稳定的信息通信服务。
小区综合布线管理制度范本
一、总则1. 为了规范小区综合布线系统的设计、施工、验收和维护，保障小区网络通信的稳定性和安全性，特制定本制度。
2. 本制度适用于本小区综合布线系统的设计、施工、验收和维护工作。
二、组织机构及职责1. 成立小区综合布线管理小组，负责小区综合布线系统的规划、设计、施工、验收和维护工作。
2. 小区综合布线管理小组由以下人员组成：（1）组长：负责小区综合布线管理工作的全面领导；（2）副组长：协助组长工作，负责小区综合布线系统日常管理工作；（3）成员：负责小区综合布线系统设计、施工、验收和维护的具体实施。
三、设计、施工、验收1. 设计：（1）设计人员应根据小区实际情况，结合小区服务种类和需求，制定综合布线设计方案；（2）设计方案应包括小区通信网络、局域网络、有线电视网和其他弱电系统的组成；（3）设计方案应充分考虑小区物业管理中心（网络中心）的位置、规模及网络连接的传输介质。
2. 施工：（1）施工单位应严格按照设计方案进行施工，确保工程质量；（2）施工过程中，应确保施工人员具备相关资质，并遵守施工现场的安全规定；（3）施工单位应定期向小区综合布线管理小组汇报施工进度和质量情况。
3. 验收：（1）综合布线工程完成后，施工单位应向小区综合布线管理小组提交验收申请；（2）小区综合布线管理小组组织专业人员对综合布线工程进行验收；（3）验收合格后，办理工程移交手续。
四、维护1. 定期检查：（1）小区综合布线管理小组应定期对综合布线系统进行检查，确保系统正常运行；（2）检查内容包括：设备运行状态、线路连接情况、网络性能等。
2. 故障处理：（1）发现故障时，应及时向小区综合布线管理小组报告；（2）小区综合布线管理小组应组织专业人员对故障进行处理，确保尽快恢复正常；（3）故障处理过程中，应做好记录，以便后续分析。
3. 更新与升级：（1）根据小区发展需要，适时对综合布线系统进行更新和升级；（2）更新和升级过程中，应确保系统稳定运行，不影响用户正常使用。
综合布线实训教程任务6：综合布线管理间子系统设计
☆ 学习目标
能根据划分原则来划分管理间； 综合布线系统管理间子系统设计步骤； 掌握综合布线系统管理间子系统设计内容； 能根据实际情况确定管理间数量； 能进行铜缆布线管理子系统和光缆布线管理子
系统设计。
☆ 任务描述
以校园综合布线系统的设计为例，完成综合布
管理间子系统使用色标来区分配线设备的性质，标明端接 区域、物理位置、编号、容量、规格等，以便维护人员在 现场一目了然地加以识别。综合布线使用三种标记：电缆 标记、场标记和插入标记。电缆和光缆的两端应采用不易 脱落和磨损的不干胶条标明相同的编号。 管理间子系统的标识编制原则 规模较大的综合布线系统应采用计算机进行标识 管理，简单的综合布线系统应按图纸资料进行管理，并应 做到记录准确、及时更新、便于查阅。 综合布线系统的每条电缆、光缆、配线设备、端 接点、安装通道和安装空间均应给定唯一的标志。标志中 可包括名称、颜色、编号、字符串或其他组合。
管理间面积 GB50311-2007中规定管理间的使用面积不应小于 5m2，也可根据工程中配线管理和网络管理的容量进行调 整。一般新建楼房都有专门的垂直竖井，楼层的管理间基 本都设计在建筑物竖井内，面积在3平方米左右。在一般 小型网络综合布线系统工程中管理间也可能只是一个网络 机柜。 一般旧楼增加网络综合布线系统时，可以将管理间选 择在楼道中间位置的办公室，也可以采取壁挂式机柜直接 明装在楼道，作为楼层管理间。 管理间安装落地式机柜时，机柜前面的净空不应小 于800mm，后面的净空不应小于600mm，方便施工和维 修。安装壁挂式机柜时，一般在楼道安装高度不小于1.8 米。
管理间子系统设置在楼层配线房间，是水平系统电缆 端接的场所，也是主干系统电缆端接的场所。它由大楼主 配线架、楼层分配线架、跳线、转换插座等组成。用户可 以在管理间子系统中更改、增加、交接、扩展缆线。从而 改变缆线路由。 管理间子系统中以配线架为主要设备，配线设备可直 接安装在19寸机架或者机柜上。 管理间房间面积的大小一般根据信息点多少安排和 确定,如果信息点多，就应该考虑一个单独的房间来放置, 如果信息点很少时，也可采取在墙面安装机柜的方式。
数据中心综合布线系统的管理之道
主 干 ，将 持 续 运 行 很 多 年 。 电 子 设 备 和 软 件 的 更 换 周 期 一 般 是 三 到 五 年 ，布 线 系 统 的 更 换 周 期则 长 得 多 ，因 为将 电缆 穿入 和 拉 出运
行 中 的 系 统 并 非 易 事 ， 这 意 味 着 目 前 安 装 的 布线 系统 必 须满 足将 来很 长一段 时 间 的需要 。
Hale Waihona Puke 靠 近 电 子 设 备 的配 线 区 就 能 完 成 全 部 配置 ，
系 统 中 断 的 风 险 非 常 有 限 ， 总 体 工 作 量 也 大 为 减 少 ， 因此 应 当优 先 考 虑 此 布 线 方 式 。
一
中 心 降 低 对 环 境 的 影 响 。 相 关 创 新 技 术 和 方
空气 流 动 的 空 间 越 大 ，热 空 气 移 除 和 冷 空 气 循 环 所 耗 费 的 能 源 就 越 少 。 综 合 布 线 是 使 用
主 干 电 缆 将 大 量 光 缆 或 铜 缆 敷 设 至 一 个 区域 ， 然 后 在 电 子 设 备 区 域 分 成 若 干 小 段 电缆 。
时 ，ＯＭ３ 光 缆 和 ６ 类 铜 缆 布 线 能 够 在 数 据 Ａ 中心 的 典 型 距 离 上 达 到 该 速 率 。 对 于 目前 以
１ ／ ０ ／０ ０ ０ １ ０ １ ０ Ｍｂｐ ｓ速 度 运 行 的 数 据 中 心 ，６ 类 电 缆 似 乎 适 合 目前 的 需 求 。 但 是 ，如 果 要 考 虑 在 未 来 三 到 五 年 支 持 万 兆 应 用 而 进 行 网 络 升 级 ，则 应 安 装 更 高 带 宽 的 ６ 类 电 缆 。 这 Ａ 种 铜 缆 能 提 供 高 性 能 传 输 ， 支 持 设 备 端 如 服
综合布线系统管理制度
综合布线系统管理制度
1 目的
为加强设备配线间的管理，更好的保证设备的正常运行，特制订本制
度。
2 适用范围
本制度适用于XX国际会议展览中心综合布线系统配线间的日常管理。
3 职责
3.1 工程部负责对设备配线间的统一管理。
3. 2工程部负责线路的维修与维护。
3.3本制度由工程部编制、发放、执行，工程部有权利和责任根据本制度的执行
情况适时修订和完善。
4工作程序
4.1 加强设备配线间的管理，钥匙由专人保管，统一管理，非系统维护人员
严禁进入配线间，打开配线架进行操作.
4. 2为更好的发挥系统的良好性能，非系统维护人员严禁私自更改面板跳线及
布放临时电缆、电线。
4.3维护人员在进行有线电视、监控网络及电话跳线工作时，应有详细记录.保
证资料的完整性和正确性，方便今后操作及维护。
4.4维护人员在进行跳线操作时，要严格遵守设备维护规范,跳线不得具有随意性。
4.5维护人员应每季度对主配线架及各分配线架检查一次,确保各级线路畅通。
4.6维护人员应每半年对各配线架进行一次清扫，避免灰尘堆积造成线路及设备问题。
综合布线系统的维护与管理
综合布线系统的管理与运行维护技术规程摘要：所谓布线管理，一般有两种方式：一种是智能管理，一种是物理管理。
智能管理是通过布线管理软件和电子配线架来实现的。
通过以数据库和CAD图形软件为基础制成的一套文档记录和管理软件，实现数据录入、网络更改、系统查询等功能，使用户随时拥有更新的电子数据文档。
1、标识的重要性随着综合布线工程的普及和布线灵活性的不断提高，用户变更网络连接或跳接的频率也在提高，网管人员已不可能再根据工程竣工图或网络拓扑结构图来进行网络维护工作。
那么，如何能通过有效的办法实现网络布线的管理，使网管人员有一个清晰的网络维护工作界面呢？这就需要有布线管理。
所谓布线管理，一般有两种方式：一种是智能管理，一种是物理管理。
智能管理是通过布线管理软件和电子配线架来实现的。
通过以数据库和CAD图形软件为基础制成的一套文档记录和管理软件，实现数据录入、网络更改、系统查询等功能，使用户随时拥有更新的电子数据文档。
物理管理就是现在普遍使用的标识管理系统。
对配线机房与场地、配线模块、对绞电缆、光缆、接地端子与接地导体等都有明确的编号标准和方法，并且完成相应的标识。
2、对于已经混乱的布线系统查找目标缆线通常查找缆线的方法有下面几种：（1）维护人员通过缆线的脱拽来查找缆线。
这种操作只适合于小范围，少量缆线的环境中。
但施工中可能会影响其他链路的可靠通信。
（2）通过配线架，跳线和面板等相关标签标识查找目标缆线。
这种方法的前提是遵守本文中标识和文档备案的要求。
（3）通过音频或数字查线仪来查找。
查线仪包括一对组件（一个音频发生器和一个手持式探头），将音频发生器连接到缆线的一端，然后手持探头在缆线中查找，探头会根据距离目标的远近发出不同强度的声音，同时也可以伴有指示灯的闪烁。
这种查线方式，只适合于铜缆。
通过智能布线系统的电子指示来查找。
这需要采用电子配线架。
3、选用智能布线系统需要考虑的因素不是所有的环境都一定适用于电子配线架，通常要综合下列因素：（1）项目规模：随着管理范围的增大，和管理信息点数的增加，管理的难度加大，同时出错的概率会增加，智能管理可以提高管理效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络综合布线系统建设方案目录第一章概述 (3)1.1前言 (3)1.2系统设计依据和规范 (3)1.3相关技术要求 (4)1.4项目分析 (5)1.5设计原则 (5)第二章系统建设设计 (7)2.1系统总体架构 (7)2.1.1 综合布线系统的结构 (7)2.1.2综合布线目标功能 (8)2.1.3 工作区子系统 (9)2.1.4 水平子系统 (9)2.1.5设备间子系统 (9)2.2 综合布线系统管理 (10)2.2.1 信息点编号规则 (10)2.2.2综合布线系统管理文档 (10)第三章主要材料与设备介绍 (12)3.1 六类数字通信网络线（CAT 6 UTP） (12)3.2四芯电话线 (12)第五章报价一览表 (14)第六章综合报价清单 (15)第七章技术支持与售后服务承诺 (16)7.1培训 (16)7.1.1现场培训 (16)7.2技术支持 (16)7.3售后服务 (16)7.3.1故障处理服务承诺 (17)7.3.2故障处理服务 (17)第一章概述1.1前言建设单位地处XXX写字楼15楼，根据建设单位建筑平面图，楼层面积约1200㎡。
图纸布局设有机房；培训室；运营服务部；保费部；VIP接待室；健康体验室；服务大厅；多功能厅；仓库；营业部办公区；营销服务部；银行保险部；个人业务部；教育培训部；会议室；人事行政部；财务部；总经理室；副总经理室等。
我们的设计目标是将整个布线系统结构化、体系化、模块化，集中、系统的管理，使它既具有可靠的实用性，又具有充分的灵活性和扩展性。
网络系统灵活、方便，可随时扩充、升级。
同时又给用户一个很好的性价比。
感谢贵公司为我司提供了综合布线及网络系统工程的设计机会,我公司将本着诚挚、谨慎的态度，根据贵公司的要求，利用我们成熟的技术和经验，提供本设计方案。
1.2系统设计依据和规范系统设计时遵循以下标准和规范：⏹YD/T926 1-2-1997 大楼通信网络布线系统行业标准⏹ISO/IEC 11801：1995 建筑物网络布线规范⏹ETA/TIA-568A：1995 商务建筑物电信布线标准⏹ETA/TIA 569 商务建筑物电信布线路由标准⏹ETA/TIA-606 商务建筑物电信基础设施管理标准⏹ETA/TIA TSB67 商务建筑物电信布线测试标准⏹EN50173 欧洲商务建筑电信布线标准⏹ISO11801 国际建筑通用布线标准⏹IEEE 100 BASE-T 100兆以太网⏹CCITT ISDN 综合业务数据网络标准⏹IEEE 802.3 10BASE-T 光纤分布数据接口（FDDI）标准⏹IEEE 802.5 TOKEN RING 网络标准⏹CECS 90：97 建筑与建筑群网络布线工程设计规范⏹CECS 90：97 建筑与建筑群网络布线工程设计规范⏹CECS 89：97 建筑与建筑群网络布线工程施工及验收规范⏹GB/T 50311-2000 建筑与建筑群网络布线系统工程设计规范⏹GB/T50312-2000 建筑与建筑群网络布线系统工程验收规范⏹中国民用建筑电气设计规范（JGJ/T16-92）⏹智能建筑设计标准（EBD-03-95）⏹工业企业通信设计规范（CECS 09:89）⏹建筑与建筑群综合布线系统工程设计规范（CECS 72:97）⏹建筑与建筑群综合布线系统工程施工及验收规范（CECS 72:97）⏹电气装置安装工程施工及验收规范（GBJ 23282）1.3相关技术要求符合最新的国际标准ISO/IEC11801超五类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
所有接插件都应是模块化的标准件，以方便管理并在将来有更大的发展时，容易地将设备扩展进去能够支持千兆速率的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDT、ISDN等网络及应用。
网络就易于管理。
1.4项目分析综合布线系统实施的前期部分因为和装修有很大关联，所有施工要根据装修工程的进度进行相应进行。
在主干桥架以及分支桥架施工完成后，可以进行放线部分工作，根据现场实际情况，对暴露在桥架外的线缆进行相应的保护。
完成后，相应的土建施工可以继续进行。
墙体隔断施工建设完成后，开始对墙体进行开槽预埋管线，安装暗装底盒。
地插信息插座在铺设地板砖之前预埋镀锌铁管敷设线缆安装底盒。
墙面插座的安装和强电墙面插座同步进行，办公隔断内的布线施工以及插座模块的安装与家具安装同步进行。
网络机柜内线缆的整理和配线架的安装在装修完成后进行，所有线缆上应该按照设计做好标记，插座面板和配线架上按照设计标记信息点编号，以方便日后的管理维护。
1.5设计原则设计目标：整个局域网采用综合布线技术，为办公设备提供高速网络通路。
实用：实施后的布线系统，将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信等。
可靠：采用高品质的材料和组合压接方式构成一套高标准信息通道，所有线材、器件均通过UL、CAS及ISO论证。
在设计时应符合最新的综合布线标准，如ISO/IEC 11801、EN50173第二版和 TIA/EIA 568-B接线标准，GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》，除符合以上综合布线系统的标准规范外，还应符合在防火、接地、计算机场站地等方面的国家现行的相关强制性或推荐性标准规范的规定。
每条信息通道都采用专用测试仪校核线路各种电气性能，以保证质量。
建筑物综合布线系统全部采用星形物理拓扑结构，点到点的连接，任何一条线路故障都不影响其他线路的运行，同时也为线路维护和故障抢修提供极大的方便，从而保证了系统的可靠运行。
开放：综合布线系统中使用开放式系统结构，符合国际上流行的标准。
系统对国际上所有著名厂商的产品都应是开放的，可以将不同厂家的不同传输介质和不同设备集成在本系统内，综合布线系统的设施可以满足多种系统中的性能。
先进：综合布线应用极富弹性的布线概念，技术先进，适当超前。
综合布线是预布线，在进行布线系统的规划设计时刻适度超前，采用先进的概念、技术、方法和设备，做到既能反映当前水平，又有较大发展潜力适应未来十年，甚至二十年的发展。
灵活：布线系统能够满足灵活应用的要求，遵循结构化布线的标准，适应不同拓扑结构的网络，在不改变布线系统情况下，就可以进行设备的移动、更新和升级。
即任一信息点能够连接不同类型的设备，如计算机、打印机、终端。
易于管理：整个建筑的信息网络建设基于星型网络核心的管理模式，面板、配线架有明显标识，机房线路管理、维护方便。
第二章系统建设设计根据贵公司需求为保证综合布线系统的美观、安全、可靠、易于管理，我司将设计弱电桥架将强弱电线缆进行隔离，避免信号干扰而造成的网络不稳定，以及对线缆进行分类便于管理，实现安全有效的数据访问。
为了防止静电对电子机械设备的不良影响，数据中心机房将安装全钢防静电地板保证机房设备的正常运行。
为保证高速稳定的通讯质量，我司将采用国标六类纯铜网络线作为网络通讯介质；使用六类免打模块将网络线与网络面板进行连接，防尘面板根据综合布线国际标准安装高度30cm-40cm，可根据贵公司要求进行适当调整。
网络线经墙体管线到各个弱电桥架路由汇总至网络中心机房，线缆将从垂直桥架下到防静电地板，进入机柜底部连接到网络配线架进行模块的卡接，并做对应关系标记存档，由配线架进行跳接至网络交换机。
语音电话线采用国标四芯从终端语音模块进行卡接，经墙体管线到各个弱电桥架路由汇总至网络中心机房，线缆将从垂直桥架下到防静电地板，进入机柜底部连接到语音配线架进行模块的卡接，完成后跳接至号码端语音配线架，此时，号码端语音配线架将做电话号码的贴标，以后日后方便进行号码管理工作。
号码端语音配线架布放电话线至110配线架进行卡接，将电话交换机输出的大对数线缆（电话号码）对应110配线架端口进行卡接。
项目设计范围：网络信息点：64个（详见：工程设计图纸）语音信息点：36个（详见：工程设计图纸）投影信息点：2个（详见：工程设计图纸2.1系统总体架构2.1.1 综合布线系统的结构综合布线一般采用星型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其它子系统，只要改变节点连接方式就可使综合布线在星型、总线形、环型、树型等结构之间进行转换。
综合布线采用模块化的结构。
按每个模块的作用，可把它划分成6个部分，如图所示。
这6个部分可以概括成“一间、二区、三个子系统”，即：◆设备间◆工作区◆管理区◆水平子系统◆干线子系统◆建筑群子系统从图中可以看出，这六个部分中的每一个都相互独立，可以单独设计，单独施工。
更改其中一个子系统时，均不会影响其它子系统。
2.1.2综合布线目标功能本案结构化布线系统应达到下列目标：◆按照设计完成的结构化布线系统，将达到办公自动化的目标。
◆高度共享信息资源，预先考虑对通信设备、自动化设施和自动化设备的有效管理及这些设备的技术发展。
◆确保提高工作效率和舒适的工作环境。
◆节约资金，使大楼管理合理化，达到短期投资长期收益的目标。
◆提高管理的可扩性和易变性，适应环境变化，工作性质的多样性和复杂性。
2.1.3 工作区子系统工作区子系统由安装在各住户的国际标准信息插座、终端设备连接线等部分；分布在建筑物内的不同位置，全部采用国际标准EIA/TIA568B(RJ45)插座接口，通过插座连接数据终端，以各种方式固定在用户要去的位置上。
工作区子系统的目的是为用户提供一个符合综合业务数字网（ISDN）的标准，并满足高速数据传输的需求。
2.1.3.1 工作区子系统信息插座安装位置确定工作区子系统信息插座安装位置主要安装在各工作区的办公位上。
信息插座的安装方式将根据实际的区域装修方式，采用表面安装、墙安装等方式，与环境相协调。
所有的面板都有标记。
标记符号表明不同特性的应用及物理位置。
国际标准EIA/TIA568B(RJ45)线序如下表：1白/橙2橙3白/绿4蓝5白/蓝6绿7白/棕8棕2.1.4 水平子系统将工作区引至管理区子系统，它是整个布线系统的一部分，将干线子系统线路延伸到用户工作区，水平布线子系统总是处在一个楼层上，并端接在信息插座上。
2.1.5设备间子系统设备间子系统是整个布线系统的中心单元，设备间子系统(主配线间)由设备间中的电缆、主配线架和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。
该子系统连接公共系统设备(如PABX)，通过垂直干线分别向各楼信息模块进行配线管理。
2.2 综合布线系统管理2.2.1 信息点编号规则此布线系统中我们采用如下信息点编号规则，每个编号唯一地标识一个信息点，与一个RJ45（RJ11）插孔对应，也与一条水平线缆对应。
