CANBUS波形
250k波特率 can 波形
主题：250k波特率 can 波形解析内容：1. 250k波特率can波形简介250k波特率can波形是指控制器局域网（Controller Area Network，CAN）通信中的一种数据传输速率。
CAN总线是一种串行通信协议，常用于实时控制系统中的数据通信。
250k波特率是CAN总线中常见的一个速率，用于传输中等速率的数据。
2. CAN波形的基本结构CAN波形的基本结构包括了起始位、标识符、控制域、数据域、CRC 校验、以及结束位等部分。
其中，起始位和结束位用于标识一个数据帧的开始和结束；标识符用于表示数据帧的优先级和类型；控制域包含帧类型、数据长度等信息；数据域是实际传输的数据；CRC校验用于检验数据的正确性。
3. 250k波特率can波形的特点250k波特率can波形在波形上的特点是整体呈现出一种稳定、有规律的信号波形，信号的频率较高，数据传输速率较快。
波形上可以清晰地看到起始位、标识符、控制域、数据域、CRC校验和结束位的结构，每个部分都有固定的时序和电平变化。
4. 250k波特率can波形的解析方法在解析250k波特率can波形时，需要先对波形进行采样和分析。
可以通过专门的CAN波形分析仪器或者CAN总线调试工具来采集和观察波形。
通过对波形的起始位、标识符、控制域、数据域等部分进行分析，可以得到数据帧的各个参数和信息，从而进行数据的解析和处理。
5. 250k波特率can波形的应用领域250k波特率can波形广泛应用于汽车领域、工业控制等实时通信系统中。
汽车中的各种控制模块、传感器等设备间的数据通信，都可以采用CAN总线，并且常用的速率之一就是250k波特率。
在工业控制领域，CAN总线也被广泛应用于各类自动化设备的通信与控制上。
6. 总结250k波特率can波形作为CAN总线中的一种常见数据传输速率，在实时控制系统和通信系统中扮演着重要的角色。
对于工程师和技术人员来说，对250k波特率can波形的深入了解和分析，对于系统的设计、调试和维护都具有重要意义。

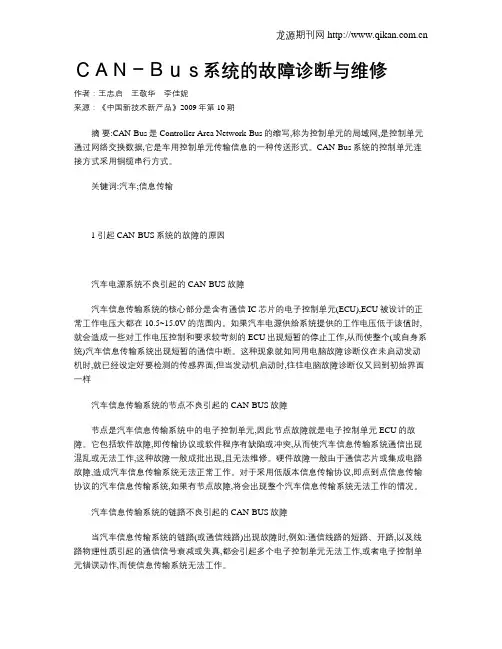

CAN-Bus系统的故障诊断与维修
