钢筋锚固及搭接长度规范要求

钢筋锚固及搭接长度规范要求

根据《钢筋混凝土设计规范》规定:受拉钢筋抗震锚固长度LaE,计算公式:LaE=ζaE La。

式中:LaE——受拉钢筋抗震锚固长度;ζaE——为抗震锚固长度修正系数,对一、二级抗震等级取,对三级抗震等级取,对四级抗震等级取。

La——受拉钢筋锚固长度(非抗震)。

一、受拉钢筋最小锚固长度(la、laE)非抗震受拉钢筋最小锚固长度la注:1. HPB235级钢筋(光面钢筋)的末端应做180度弯钩,弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时,其锚固长度应将表值乘以修正系数。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中),其锚固长度应将表值乘以修正系数。

4. 当HRB335、HRB400和RRB400级钢筋,在锚固区的混凝土保护层厚度>3d且配有箍筋时,其锚固长度可将表值乘以修正系数。

5.任何情况下锚固长度应≥250mm。

6.当钢筋末端采用机械锚固时,其锚固长度可将表值乘以修正系数。

7.当计算中充分利用纵向钢筋的抗压强度时,受压钢筋的锚固长度不应小于受拉锚固长度la的倍。

机械锚固措施不得用于受压钢筋的锚固。

二、受拉钢筋最小抗震锚固长度laE1.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时,其锚固长度应将表值乘以修正系数。

2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中),其锚固长度应将表值乘以修正系数。

3. 当HRB335、HRB400和RRB400级钢筋,在锚固区的混凝土保护层厚度>3d且配有箍筋时,其锚固长度可将表值乘以修正系数。

4. 当钢筋末端采用机械锚固时,其锚固长度可将表值乘以修正系数。

5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用,即laE=la。

Lab和LaE 的区别:Lab=a*ft/fy,Lab为基本锚固长度,a为钢筋的外型系数,光圆钢筋取,带肋钢筋取,ft、fy分别为混凝土、钢筋抗拉强度设计值。

钢筋锚固长度的规定

钢筋锚固长度的规定

钢筋锚固长度的规定钢筋锚固长度的规定有:基本锚固长度 Lab、受拉钢筋的锚固长度 La、纵向受拉钢筋的抗震锚固长度LaE、抗震梁柱纵向钢筋节点部位的锚固长度LabE (我认为11G101系列图集应以规范称呼为宜。

)《混凝土结构设计规范》GB 50010—20108.3钢筋的锚固8.3.1 当计算中充分利用钢筋的抗拉强度时,受拉钢筋的锚固应符合下列要求:1 基本锚固长度应按下列公式计算:普通钢筋 Lab=α×(ƒy/ƒt)×d (8.3.1-1)式中:Lab—受拉钢筋基本锚固长度;α—锚固钢筋外系数,光面钢筋为0.16,带肋钢筋为0.14;ƒy—普通钢筋的抗拉强度设计值;ƒt—混凝土轴心抗拉强度设计值,当混凝土强度等级高于C60时,按C60取值;d—锚固钢筋的直径。

2 受拉钢筋的锚固长度按下列公式计算,且不应小于200mm;La=ζa Lab (8.3.1-3)式中:La——受拉钢筋锚固长度;ζa——锚固长度修正系数,对普通钢筋按本规范第8.3.2条规定的规定取用,当多于一项时,可按连乘计算,但不应小于0.6;对预应力筋,可取1.0。

Lab ——受拉钢筋基本锚固长度。

11.1.7 混凝土结构构件的纵向受力钢筋的基本锚固和连接除应符合本规范第8.3节和8.4节的有关规定外,尚应符合下列规定:1 纵向受拉钢筋的抗震锚固长度LaE应按下式计算:LaE=ζaE La (11.1.7-1)式中:ζaE——纵向受拉钢筋抗震锚固长度修正系数,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.00;La——纵向受拉钢筋的锚固长度,按本规范8.3.1条确定。

抗震梁柱纵向钢筋节点部位的锚固长度LabE 计算公式:LabE=ζaE Lab式中:ζaE——纵向受拉钢筋抗震锚固长度修正系数,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.00;Lab ——受拉钢筋基本锚固长度。

图集受拉钢筋锚固长度- 2016 Docum

图集受拉钢筋锚固长度- 2016 Docum

1、新老规范的受拉钢筋之锚固长度,计算公式的右端项没有变化,还是原来的各个元素。

1)老规范把大量不需要调整的锚固长度和需要进行各种调整的少量锚固长度都叫做“锚固长度”,有点不妥;2)新规范把大量不需要调整的“锚固长度”和需要进行各种调整的少量“锚固长度”都叫做“基本锚固长度”,也是很闹心的。

3)l长度Length的字头字母,a锚固Anchorage的字头字母,b基本Basic的字头字母,lab——基本锚固长度。

E地震Earthquake的字头字母。

labE——基本抗震锚固长度4)11G101-1第53页的表格,上表是供人们直接查阅用表,对99.99%的钢筋都可以直接查阅,他们的la就=lab他们的laE就labE;其左下表是上表的编制说明,只是告诉我们,上表中的一、二级抗震是用四级或者非抗震(两者完全一样)的数据乘以1.15得到,并不是说对上表的数据还要再乘以1.15;上表中的三ji级抗震的锚固长度数据是用四级或者非抗震(两者完全一样)的数据乘以1.05得到,并不是说对上表的数据还要再乘以1.05 。

其左下表是上表的编制说明,只是告诉我们,上表中的一、二级抗震是用四级或者非抗震(两者完全一样)的锚固长度数据乘以1.15得到,并不是说对上表的数据还要再乘以1.15;上表中的三ji级抗震的锚固长度数据是用四级或者非抗震(两者完全一样)的数据乘以1.05得到,并不是说对上表的数据还要再乘以1.05 。

左下表说明上表数据是怎么来的,是上表的编制说明,不是上表的使用说明,他是告知性说明,不是执行性说明;右下表是上表的使用说明,说明上表数据遇到某些情况还需要调整,它是上表的使用性说明。

它表是上表的使用说明,告诉我们,在什么情况下,需要乘以什么样系数,这些系数与老规范也完全一致,没有变更,譬如:5)如果你碰到直径大于等于28mm,先查的相应抗震等级和混凝土强度等级的lab或labE,再乘以1.1;6)如果你碰到环氧树脂涂膜钢筋,再扩大25%;7)如果你碰到施工时钢筋有可能被扰动,再乘以1.1。

钢筋锚固及搭接长度规范要求!

钢筋锚固及搭接长度规范要求!

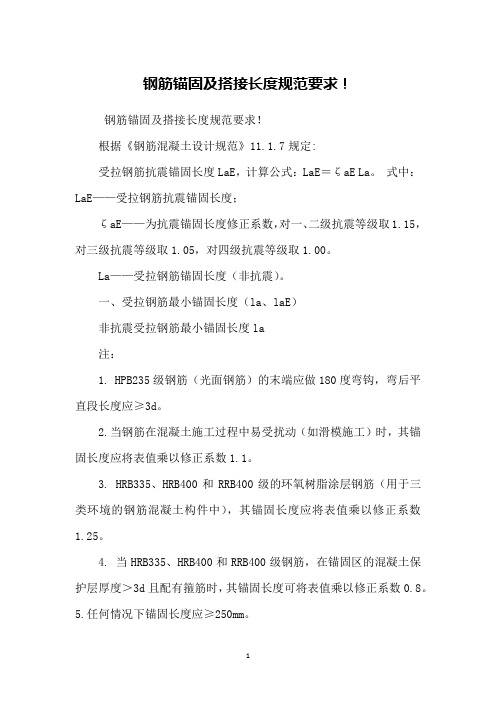

钢筋锚固及搭接长度规范要求!钢筋锚固及搭接长度规范要求!根据《钢筋混凝土设计规范》11.1.7规定:受拉钢筋抗震锚固长度LaE,计算公式:LaE=ζaE La。

式中:LaE——受拉钢筋抗震锚固长度;ζaE——为抗震锚固长度修正系数,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.00。

La——受拉钢筋锚固长度(非抗震)。

一、受拉钢筋最小锚固长度(la、laE)非抗震受拉钢筋最小锚固长度la注:1. HPB235级钢筋(光面钢筋)的末端应做180度弯钩,弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时,其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中),其锚固长度应将表值乘以修正系数1.25。

4. 当HRB335、HRB400和RRB400级钢筋,在锚固区的混凝土保护层厚度>3d且配有箍筋时,其锚固长度可将表值乘以修正系数0.8。

5.任何情况下锚固长度应≥250mm。

6.当钢筋末端采用机械锚固时,其锚固长度可将表值乘以修正系数0.7。

7.当计算中充分利用纵向钢筋的抗压强度时,受压钢筋的锚固长度不应小于受拉锚固长度la的0.7倍。

机械锚固措施不得用于受压钢筋的锚固。

二、受拉钢筋最小抗震锚固长度laE1.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时,其锚固长度应将表值乘以修正系数1.1。

2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中),其锚固长度应将表值乘以修正系数1.25。

3. 当HRB335、HRB400和RRB400级钢筋,在锚固区的混凝土保护层厚度>3d且配有箍筋时,其锚固长度可将表值乘以修正系数0.8。

4. 当钢筋末端采用机械锚固时,其锚固长度可将表值乘以修正系数0.7。

5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用,即laE=la。

钢筋锚固及搭接长度规范要求

钢筋锚固及搭接长度规范要求

根据《钢筋混凝土设计规范》受拉钢筋抗震锚固长度LaE,计算公式:LaE=ζaE La。

式中:LaE——受拉钢筋抗震锚固长度;ζaE——为抗震锚固长度修正系数,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.00。

La——受拉钢筋锚固长度(非抗震)。

一、受拉钢筋最小锚固长度(la、laE)非抗震受拉钢筋最小锚固长度la注:1. HPB235级钢筋(光面钢筋)的末端应做180度弯钩,弯后平直段长度应≥3d。

2.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时,其锚固长度应将表值乘以修正系数1.1。

3. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中),其锚固长度应将表值乘以修正系数1.25。

4. 当HRB335、HRB400和RRB400级钢筋,在锚固区的混凝土保护层厚度>3d且配有箍筋时,其锚固长度可将表值乘以修正系数0.8。

5.任何情况下锚固长度应≥250mm。

6.当钢筋末端采用机械锚固时,其锚固长度可将表值乘以修正系数0.7。

7.当计算中充分利用纵向钢筋的抗压强度时,受压钢筋的锚固长度不应小于受拉锚固长度la 的0.7倍。

机械锚固措施不得用于受压钢筋的锚固。

二、受拉钢筋最小抗震锚固长度laE1.当钢筋在混凝土施工过程中易受扰动(如滑模施工)时,其锚固长度应将表值乘以修正系数1.1。

2. HRB335、HRB400和RRB400级的环氧树脂涂层钢筋(用于三类环境的钢筋混凝土构件中),其锚固长度应将表值乘以修正系数1.25。

3. 当HRB335、HRB400和RRB400级钢筋,在锚固区的混凝土保护层厚度>3d且配有箍筋时,其锚固长度可将表值乘以修正系数0.8。

4. 当钢筋末端采用机械锚固时,其锚固长度可将表值乘以修正系数0.7。

5. 四级抗震的锚固长度laE按非抗震的锚固长度la采用,即laE=la。

Lab和LaE 的区别:Lab=a*ft/fy,Lab为基本锚固长度,a为钢筋的外型系数,光圆钢筋取0.16,带肋钢筋取0.14,ft、fy分别为混凝土、钢筋抗拉强度设计值。

受拉钢筋基本锚固长度Lab

受拉钢筋基本锚固长度Lab
受拉钢筋基本锚固长度Lab:labEla=lab为非抗震LabE为抗震
HRB400
C30
C35
C40
C45
一、二级
LabE
40
37
33
32
三级
LabE
37
44
30
29
受拉钢筋锚固长度修正系数ζa
La不应小于200
锚固条件பைடு நூலகம்
ζa
锚固长度修正系数ζa采用左表‘当多于一项时,可采用连乘积算,但不应小于0.60.
抗震
非抗震
LlE=ζl*LaE
Ll=ζl*La
纵向受拉钢筋搭接长度修正系数ζl
纵向钢筋搭接接头面积百分率(%)
≤25
50
100
ζl
1.2
1.4
1.6
带肋钢筋的公称直径大于25
1.1
保护层厚度
3d
0.8
ζaE为抗震锚固长度修正系数,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.00.
5d
0.7
ζaE为抗震锚固长度修正系数=ζa*La
纵向受拉钢筋绑扎搭接长度Ll、LlE
注:1、当直径不同的钢筋搭接时,Ll、LlE按最小直径计算。 2、任何情况下不应小于300mm。 3、式中ζl为纵向受拉钢筋搭接长度修正系数,当纵向钢筋搭接长度百分率为表中的中间值时,可按内值取值。

La、Lab、LaE,LabE到现在你还傻傻分不清楚吗?

La、Lab、LaE,LabE到现在你还傻傻分不清楚吗?

La、Lab、LaE,LabE到现在你还傻傻分不清楚吗?原创作者:张向荣学习造价预算的同学都离不开识图,而识图就要看懂注写和符号,这其中最常见和重要的就有锚固长度——La。

很多同学是知道它的其含义的,但是翻看图集又有其它很多相似的Lab,LaE等类似符号和专业名词,就似乎明白,又不是那么明白了。

今天就来探讨一下什么是「La、Lab、LaE,LabE」,和它们之间的联系,如何应用?来彻底的讲讲清楚。

1、什么是锚固长度?问题来从头讲,先来看看什么是锚固长度。

依据《混凝土结构设计规范》GB50100—2010 ( 2015年版)的定义如下:定义是太专业了就不容易理解。

不懂也没有关系,用通俗的角度想,盖房子就和我们小时候玩的积木一样,通过墙,板,柱等构件拼合在一起形成建筑。

不过像积木这样堆在一起显然是不结实的,一碰就碎,就需要一种坚固的连接方式,就是钢筋。

柱和梁怎么连接?用钢筋。

梁和板怎么连接?还是用钢筋。

钢筋就像人的骨架一样连接各个构件。

为了保证构件连接的牢固,钢筋需要互相锚入。

锚固长度就是钢筋锚在混凝土里,让钢筋埋入混凝土里面的长度,足够把钢筋拉断了还拉不出来。

锚固不一定非得是直的,也可以弯锚。

如下图中的挑梁,锚入柱内的长度,其混凝土与钢筋产生的握裹力正好承担挑梁的压力,这就是锚固长度。

锚固长度的数值,不一定越长越好,是在三种变量(钢筋等级、抗震等级、混凝土强度等级)变化下,经过多次试验,得出的一个保证混凝土结构安全的锚固长度。

这个就像是工资一样,每个人的工资是一个数字,根据岗位,工作时间不同,工资也不同,然后有一个工资表,自己对应自己名字去看工资,锚固长度的数值可以根据图集16G101-1中表格查到。

对应的数值是:多少倍d,d是锚入混凝土的钢筋直径,例如钢筋直径20mm,上表取值30d,锚固长度=20*30=600mm。

2、什么是La、Lab、LaE,LabE?”受拉钢筋锚固长度“这个词用La表示,每次图纸需要标注,不能都用“受拉钢筋锚固长度”这几个汉字表示,设计得累死,看图也不方便,所以用La代替。

Lab、La、LabE、LaE到底有什么区别?

Lab、La、LabE、LaE到底有什么区别?

Lab、La、LabE、LaE到底有什么区别?原创作者:张向荣钢筋的锚固长度是混凝土结构受力的基础,如果锚固失效,建筑物就会倒塌,所以,锚固长度是一个非常非常非常重要的概念,对每个预算员来说,用多少非常都不过分钢筋的锚固长度是混凝土结构受力的基础,如果锚固失效,建筑物就会倒塌,所以,锚固长度是一个非常非常非常重要的概念,对每个预算员来说,用多少非常都不过分。

— 1—什么是锚固长度?我们先说一下,锚固长度到底是什么东西。

情况图1。

图1从图1中,我们可以给锚固长度下一个通俗的定义:所谓锚固长度就是结构受力后,钢筋正好拔不出来的长度。

也就是说,钢筋与混凝土的摩擦力(学名叫握裹力)大于外部受力,才不会拔出来。

那这个锚固长度到底是如何确定的呢?图集17G101给了解释。

这里有4个锚固长度的概念,大家很容易搞混淆。

1、基本锚固长度Lab;2、锚固长度La;3、抗震基本锚固长度LabE;4、抗震锚固长度LaE。

下面我们就来一一解释这4个概念。

1、基本锚固长度Lab是如何确定的?从图1我们知道,锚固长度是由混凝土与钢筋的握裹力决定的,所以,锚固长度与钢筋的抗拉强度与混凝土的抗拉强度有关,具体公式是这样的。

式中,fy是普通钢筋的抗拉强度设计值。

ft是混凝土轴心抗拉强度设计值,α是钢筋外形系数,d是钢筋的直径。

下面一一解释这几个概念。

fy是普通钢筋的抗拉强度设计值。

我们知道,钢筋拉到极限时候开始变细直至拉断,这个抗拉强度设计值就是正好拉细那个临界值。

ft是混凝土轴心抗拉强度设计值。

在我们的印象中,混凝土不都是受压的吗?不对,比如,图1中与钢筋接触的混凝土就是受拉的,凭常识我们都知道,混凝土的抗拉设计值,比钢筋要小得多,所以,fy/ft一定是一个很大的值。

这个混凝土受拉设计值与混凝土强度等级有关,强度等级越高,握裹力越大,锚固长度应该越小。

α是钢筋外形系数,锚固长度的大小与钢筋的外形有关系,光圆钢筋的握裹力会小,锚固长度就要长一些,带肋钢筋的握裹力会大,锚固长度就要短一些,所以这里出现α系数,光圆钢筋α系数是0.16,带肋钢筋α系数是0.14。
