什么是保护接地和功能性接地

保护接地、功能性接地、和等电位接地

保护接地、功能性接地、和等电位接地
保护接零
保护接零是将医疗设备的金属外壳接在零线上，当设备漏电超过70V时空气开关就会迅速自动跳闸断开电源。

当用电设备的外壳漏电小于50V时，因用电设备没有超过空气开关跳闸的额定电流，但此时用电设备的金属外壳漏电电流与零线构成一个回路，对人体接触漏电外壳不会产生危险。

当医用设备漏电电流很大，由于保护接零回路电阻rh 阻値很小，较大的漏电电流超过保险装置额定电流値数倍，甚至数十倍，熔断器很快熔断，空气开关瞬间跳开，迅速切断电源，确保人身安全，因此，采用保护接零更可靠。

保护接地和工作接地

保护接地和工作接地
首先，保护接地是指为了防止雷击、静电、漏电等现象对设备和人员造成危害而设置的接地系统。

它的作用是将设备、建筑物等导电部分与地面相连接，以便将危险电流迅速导入地下，从而保护设备和人员的安全。

而工作接地则是指在设备运行时，为了保证设备正常运行和人员安全而设置的接地系统。

它的作用是确保设备在运行时能够有效地排除静电、漏电等问题，保证设备的正常运行和人员的安全。

保护接地和工作接地的要求非常严格。

首先，接地系统的接地电阻必须符合国家标准的要求，一般要求在一定范围内。

其次，接地系统的导线要选用优质的导电材料，确保导电性能良好。

此外，接地系统的接地体积必须足够大，以确保接地效果良好。

最后，接地系统的连接必须牢固可靠，不得存在接触不良、松动等问题。

在实际使用中，保护接地和工作接地常常会出现一些问题。

例如，接地电阻过大、接地体积不足、接地导线材质不合格、接地连接不牢固等问题都会影响接地系统的正常使用。

因此，定期对接地系统进行检测和维护非常重要，以确保接地系统的正常运行和使用效果。

总之，保护接地和工作接地是保障设备和人员安全的重要措施。

正确使用和维护接地系统，可以有效地防止雷击、静电、漏电等现象对设备和人员造成危害，保证设备的正常运行和人员的安全。

因此，我们在工作和生活中都应该重视接地系统的使用和维护，确保其正常运行和使用效果。

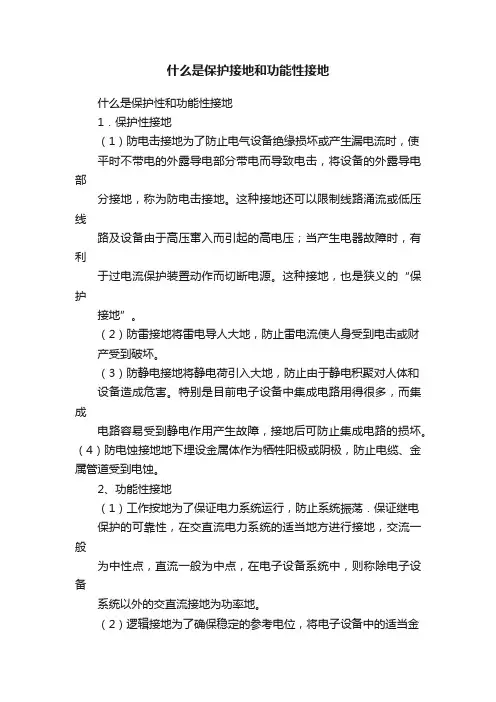

什么是保护接地和功能性接地

什么是保护接地和功能性接地
什么是保护性和功能性接地
1．保护性接地
（1）防电击接地为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部
分接地，称为防电击接地。

这种接地还可以限制线路涌流或低压线
路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利
于过电流保护装置动作而切断电源。

这种接地，也是狭义的“保护
接地”。

（2）防雷接地将雷电导人大地，防止雷电流使人身受到电击或财产受到破坏。

（3）防静电接地将静电荷引入大地，防止由于静电积聚对人体和设备造成危害。

特别是目前电子设备中集成电路用得很多，而集成
电路容易受到静电作用产生故障，接地后可防止集成电路的损坏。

（4）防电蚀接地地下埋设金属体作为牺牲阳极或阴极，防止电缆、金属管道受到电蚀。

2、功能性接地
（1）工作按地为了保证电力系统运行，防止系统振荡．保证继电保护的可靠性，在交直流电力系统的适当地方进行接地，交流一般
为中性点，直流一般为中点，在电子设备系统中，则称除电子设备
系统以外的交直流接地为功率地。

（2）逻辑接地为了确保稳定的参考电位，将电子设备中的适当金
属件作为“逻辑地”，一般采用金属底板作逻辑地。

常将逻辑接地
及其它模拟信号系统的接地统称为直流地。

（3）屏蔽接地将电气干扰源引入大地，抑制外来电磁干扰对电子设备的影响，也可减少电子设备产生的干扰影响其它电子设备。

（4）信号接地为保证信号具有稳定的基准电位而设置的接地，例如检测漏电流的接地，阻抗测量电桥和电晕放电损耗测量等电气参
数测量的接地。

工作接地和保护接地的区别

工作接地和保护接地的区别在电力系统中，接地是非常重要的安全措施。

根据其目的和功能，接地可以分为不同的类型，其中比较重要的是工作接地和保护接地。

虽然这两种类型看起来相似，但实际上它们有一些明显的不同之处。

定义工作接地和保护接地都是电力系统中的接地，但它们的目的和定义有所不同。

•工作接地是指将系统中某些设备和导体通过一个接地电阻连接到地面，以保证人身安全，同时也可使设备和电气系统具有适当的电位。

此时接地的电阻，一般不应大于4欧姆。

•保护接地是一种特殊的接地方式，用于对电力系统进行保护。

其主要目的是在故障时，确保电流得以及时地分流，从而减小故障的影响和危害。

保护接地的最大特点是在故障发生时，要求接地电阻可以非常小，一般不超过1欧姆。

应用场景从应用场景的角度来看，工作接地和保护接地也有所不同。

•工作接地主要用于电力系统中的人身安全和设备电位控制。

例如，在维修设备、更换元件时，对设备进行工作接地，就能够有效地防止电击伤害，保障工作人员的人身安全。

•保护接地主要用于电力系统的保护，主要是对故障电流的分流，以减小故障的影响和危害。

例如，在发生接地故障时，如果没有进行保护接地，那么电流就有可能经过其他设备或电气元件，导致更大的损失。

接地电阻另一个不同之处是接地电阻。

工作接地和保护接地的接地电阻有明显的差别。

•工作接地的接地电阻，一般不应大于4欧姆。

这个限制是出于人身安全考虑，如果接地电阻过大，就会增加电流通过人体的可能性，造成电击伤害。

•保护接地的接地电阻，需要非常小，一般不超过1欧姆。

这个限制是因为，保护接地必须能够对故障电流进行有效分流和绝缘，如果接地电阻过大，就会导致电流无法分流，从而影响保护作用。

工作接地和保护接地是电力系统中非常重要的安全措施。

虽然这两种接地方式有些相似之处，但它们的定义、应用场景和接地电阻等方面都存在较大的差异。

因此，在电力系统应用中，必须根据实际情况进行正确选择和应用，以确保电力系统的安全和稳定运行。

《保护接地原理》课件

《保护接地原理》PPT课件
保护接地原理是电气工程中的重要概念。本课件将介绍保护接地的定义、作用以及分类，以及如何实施和应用保护接地。让我们一起深入了解这一领域的知识。
保护接地的定义和作用
什么是保护接地
保护接地是电气系统中将接地与保护设备连接起来的特定接地方式。
为什么需要保护接地
保护接地可以确保电气设备的安全运行和人身安全，减少电气事故和故障的发生。
参考文献
1 相关标准和规范
2 相关论文和资料
从国际电工委员会和国家标准化机构获取相关标准和规范。
查阅学术论文和相关资料路接地的概念及作用
电路接地是将电气系统中的导体与地进行连接，用于提供电流回路和电气设备的工作参考。
保护接地的概念及作用
保护接地是为了防止电气设备故障引起的电压异常，保护人身安全和电气系统的安全运行。
电路接地与保护接地的区别
电路接地是为了工作正常，而保护接地是为了防护设备和人员安全。
根据电气系统特点和安全需求选择合适的保护接地装置。
保护接地系统的调试
对已经实施的保护接地系统进行调试和测试，确保正常工作。
保护接地的应用
保护电气设备
保护人身安全
保护接地可以防止电气设备故障导致的电压过高，延长设备寿命。
保护接地可以减少电击和触电的风险，确保人员的安全。
结论
保护接地在电气工程中起着重要的作用，它可以保护设备和人员的安全，减少事故和故障的发生。在实际工程中，我们需要注意选择合适的保护接地装置，并确保系统的正常运行。
保护接地的分类
直接接地保护
将电气设备直接接地，适用于低电压系统。
绝缘接地保护
通过电气绝缘层保护设备和人员，适用于高电压系统。

设备工作接地和保护接地介绍课件

03
02
优点：能够提高设备的稳定性和可靠性，减少电磁干扰。
04
保护接地
优点：能够降低触电风险，保护人身安全和设备安全。
05
06
缺点：可能会增加设备的制造成本和维护成本，同时需要定期检查接地是否良好。
05
接地系统的维护与检测
接地系统的定期检测
接地电阻检测
定期检查接地电阻是否符合标准，确保接地系统正常工作。
保护接地的实施方式
在设备金属外壳上安装接地端子或接地极，并将其与大地连接。
在设备安装和维护过程中，应定期检查接地状况，确保其有效性。
确保接地电阻值符合相关标准要求，以保证接地效果。
04
工作接地与保护接地的比较
接地的目的比较
工作接地
确保设备在正常工作时能可靠地与大地连接，从而提供一个基准电位，使设备能够正常工作。
06
接地系统的实际应用案例分析
工厂接地系统的应用案例
工厂接地系统概述
工厂接地系统是为了保障设备和人员的安全，将设备与大地连接，以减少电击风险。
应用案例
某化工厂的接地系统。该化工厂的接地系统包括工作接地和保护接地，通过接地电阻、接地体、接地线等组件构成完整的接地系统。该系统能够有效地将雷电、故障电流等引入大地，保障设备和人员的安全。
对接地系统中的金属部分进行防腐处理，以提高其使用寿命。
接地系统故障的排查与处理
接地电阻异常
如检测到接地电阻异常，需检查接地极、接地线等是否正常，如有故障需及时处理。
接触电阻异常
如检测到接触电阻异常，需检查接地导体与设备之间的连接是否牢固，如有故障需及时处理。
防雷设施故障

功能性接地与保护性接地

功能性接地与保护性接地根据接地的不同作用，一般分类如下1.功能性接地用于保证设备（系统）的正常运行，或使设备（系统）可靠而正确地实现其功能。

如：（1）工作（系统）接地。

根据系统运行的需要进行的接地，如电力系统的中性点接地、电话系统中将直流电源正极接地等。

（工作接地）（2）信号电路接地。

设置一个等电位点作为电子设备基准电位，简称信号地。

（信号接地）2.保护性接地以人身和设备的安全为目的的接地。

如：（1）保护接地。

电气装置的外露导电部分、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。

（保护接地）（2）雷电防护接地。

为雷电防护装置（避雷针、避雷线和避雷器等）向大地泄放雷电流而设的接地，用以消除或减轻雷电危及人身和损坏设备。

（防雷接地）（3）防静电接地。

将静电导人大地防止其危害的接地。

如对易燃易爆管道、储罐以及电子器件、设备为防止静电的危害而设的接地。

（4）阴极保护接地。

使被保护金属表面成为电化学原电池的阴极，以防止该表面腐蚀的接地。

保护做法可采用牺牲阳极法和外部电流源抵消氧化电压法。

牺牲阳极法是用镁、铝、锰或其他较活泼的金属埋设于被保护金属附近并与其搭接，但此法只能在有限范围提供保护。

对于长电缆金属外皮和金属管道可采用对被保护金属施加相对于周围土壤为-0.7-1.2V的直流电压进行保护。

该直流电源一般通过整流获得。

3.电磁兼容性接地电磁兼容性是使器件、电路、设备或系统在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰。

为此目的所做的接地称为电磁兼容性接地。

进行屏蔽是电磁兼容性要求的基本保护措施之一。

为防止寄生电容回授或形成噪声电压需将屏蔽进行接地，以便电气屏蔽体泄放感应电荷或形成足够的反向电流以抵消干扰影响。

保护性接地与功能性接地的重要性

保护性接地与功能性接地的重要性
1、爱护性接地
1.1 防电击接地
防电击接地是指有效防止电流漏电以及电气设备绝缘损坏问题，确保不会带电的外漏导电部分携带上电造成电击问题，进而实行的设备外露导电部分接地的处理措施。

1.2 防雷接地
防雷接地则是将雷电导入到大地中，避开雷电电流带给人、物的电击破坏。

1.3 防静电接地
防静电接地则是把静电荷引入大地的方式，避开积聚静电带给人和物肯定的损害。

由于当前电子设备中大量的用到集成电路，因此通过实行接地的方式来避开集成电路的静电损害。

1.4 防电蚀接地
防电蚀接地工作则是利用地下埋设的金属体作为阴极或者是阳极，避开造成金属管道、电缆发生电蚀问题。

2、功能性接地
2.1 工作接地
为了能够充分地保证电力系统的有效运行，避开系统发生振荡现象，确保电梯继电爱护的牢靠性，就需要进行工作接地处理。

通过在交直流电力系统中选择适当的位置开展接地工作，沟通电选择中性点，
直流电选择中点。

对于电子设备系统以外的交直流接地选择功率接地。

2.2 规律接地
为了能够充分地保证参考电位的稳定性，对于电子设备中的部分金属选择规律接地的方式。

通常状况下规律接地选择的是金属底板，利用金属底板保证接地工作的顺当完成。

2.3 屏蔽接地
屏蔽接地则是把电气干扰源引入到大地的方式来降低电子设备受到外来电磁干扰的影响，同时又能将电子设备对其他电子设备的干扰进行肯定程度的削减。

2.4 信号接地
信号接地则是为了能够确保信号拥有稳定的基准电位进行的接地设置，比如对漏电流接地的检测工作，对电晕放电损耗测量以及阻抗测量电桥等相关电气参数测量工作的接地爱护。

工作接地与保护接地的区别与详解(有图有真相)

明确工作接地和保护接地两个概念1什么是工作接地，什么是保护接地？工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。

例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。

保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。

电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。

为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。

接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

三是线路结构不同。

接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。

什么是保护接地

什么是保护接地、工作接地?默认分类 2008-06-10 20:16 阅读738 评论0字号：大中小什么是保护接地? 答：为了防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架同接地体之间做良好的电气连接，称为保护接地。

接地保护一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。

人体触及电气设备外壳时，人体相当于接地装置的一条并联支路由于人体电阻(至少是1000)比起接地电阻(通常为4～10)要大得多根据分流公式可知，通过人体的电流就很小了，从而减轻了触电的危险但需注意，这时如果碰壳短路，通过接地板将有电流在地中向四周流散于是在它附近各处就造成了不同的电位分布，靠近接地极的地方由于电流密度大，因而电位梯度也大，当人在接地装置附近跨步行走时，两脚处在不同电位下，即会受跨步电压的危险为保证人身安全，跨步电压越小越好为此，接地极常采用金属网状结构，增大接地面积，减小电流密度，从而使接地极附近电位梯度也相应减小，跨步电压也相应减小。

实践证明，采用保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。

由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此如果选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电可*性。

那么作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地呢？一是要认识和了解接地保护与接零保护，掌握这两种保护方式的不同点和使用范围接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

电气设备接地种类以及原理分析

人工垂直接地体长度宜为2.5m。人工垂直接地体与水平接地体间距宜为 5m，受条件的限制时，可适当的调整。四、交流低压供电系统的接地形式根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ系统、ＴＴ系统、ＩＴ系统三种形式。其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。（1）、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统
2）TN—S系统其特点是：整个系统保护零线（ＰＥ）与工作零线（Ｎ）是分开的。
（１）当电气设备相线碰壳，直接短路，可采用过电流保护器切断电源；（２）当Ｎ线断开，如三相负荷不平衡，中性点电位升高，但外壳无电位，ＰＥ线也无电位；（３）ＴＮ—Ｓ系统PE线首末端应做重复接地，以减少PE线断线造成的危险。（４）ＴＮ—Ｓ系统适用于工业企业、大型民用建筑。目前单独使用独一变压器供电的或变配电所距施工现场较近的工地基本上都采用了ＴＮ—Ｓ系统，与逐级漏电保护相配合，确实起到了保障施工用电安全的作用，但ＴＮ— Ｓ系统必须注意几个问题：
（1）、保护零线绝对不允许断开。否则在接零设备发生带电部分碰壳或是漏电时，就构不成单相回路，电源就不会自动切断，就会产生两个后果：一是使接零设备失去安全保护；二是使后面的其他完好的接零设备外壳带电，引起大范围的电气设备外壳带电，造成可怕的触电威胁。因此在《JGJ46-88施工现场临时用电安全技术规范》规定专用保护线必须在首末端做重复接地。

常见接地种类-重复接地、保护接地、工作接地、防雷接地、屏蔽接地

常见接地种类:重复接地、保护接地、工作接地、防雷接地、屏蔽接地常见的接地种类有以下几项：重复接地、保护接地、工作接地、防雷接地、屏蔽接地、防静电接地等。

重复接地重复接地就是在中性点直接接地的系统中，在零干线的一处或多处用金属导线连接接地装置。

在低压三相四线制中性点直接接地线路中，施工单位在安装时，应将配电线路的零干线和分支线的终端接地，零干线上每隔1千米做一次接地。

对于距接地点超过50米的配电线路，接入用户处的零线仍应重复接地，重复接地电阻应不大于10欧。

保护接地电气设备在正常情况下不带电的金属外壳及金属支架与大地作电气连接，称为保护接地。

保护接地主要应用在中性点不接地的供电系统中。

倘若不采用保护接地措施，那么人体触及带电外壳时,由于输电线和大地之间存在分布电容而构成回路，使人体有电流通过而发生触电事故。

倘若电气设备采用了保护接地措施，那么人体触及带电外壳时，人体与保护接地装置的电阻并联。

由于接地电阻小于人体电阻，此时可以认为通过人体的电流很小，电流几乎不通过人体，防止了触电事故。

工作接地接地网示意图地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。

它分为机器逻辑地、信号回路接地、屏蔽接地，在石化和其它防爆系统中还有本安接地。

防雷接地防雷接地是组成防雷措施的一部分，其作用是把雷电流引入大地。

建筑物和电气设备的防雷主要是用避雷器（包括避雷针、避雷带、避雷网和消雷装置等）。

避雷器的一端与被保护设备相接，另一端连接地装置。

当发生直击雷时，避雷器将雷电引向自身，雷电流经过其引下线和接地装置进入大地。

此外，由于雷电引起静电感应副效应，为了防止造成间接损害，如房屋起火或触电等，通常也要将建筑物内的金属设备、金属管道和钢筋构造等接地；雷电波会沿着低压架空线、电视天线侵入房屋，引起屋内电工设备的绝缘击穿，从而造成火灾或人身触电伤亡事故，所以还要将线路上和进屋前的绝缘瓷瓶铁脚接地。

屏蔽接地是消除电磁场对人体危害的有效措施，也是防止电磁干扰的有效措施。

电力系统接地

电力系统接地概述:1.接地类型(1) 功能性接地: 为保证电力系统和电气设备达到正常工作要求而进行的接地，又称工作接地。

小电流接地：中性点不接地、中性点经消弧线圈接地；大电流接地：中性点直接接地、中性点经电阻接地。

(2) 保护性接地: 为了保证电网故障时人身和设备的安全而进行的接地。

安全保护接地：为防止人体受到间接电击，而将电气设备的外露可导电部分进行的接地。

过电压保护接地：为防止过电压对电气设备和人身安全的危害而进行的接地，如防雷接地。

防静电接地：为了消除静电对电气设备和人身安全的危害而进行的接地。

（3）保护接零: 在中性点直接接地的低压电网中，把电气设备的外壳与接地中线（也称零线）直接连接，以实现对人身安全的保护。

(4) 功能性与保护性合一的接地(如屏蔽接地) 。

二、接地的有关概念⏹接地与接地装置接地是指电气设备为达到安全和功能需要为目的，将其某一部分与大地之间作良好的电气连接。

⏹（二）不对称短路引起的工频电压升高当系统中发生单相或两相接地故障时．非故障相的电压将会升高。

由于单相接地故障概率较大，因此系统是以单相接地工频电压升高的数值来确定阀式避雷器的灭弧电压的。

单相接地故障时，故障点三相电流和电压是不对称的，设线路A 相接地，故障点f 处的特征条件为...fAfB fC UI I ⎫=⎪⎪⎪=⎬⎪⎪=⎪⎭(4-9-7) 校对称分量关系可作出图4-9-11所示的复合序网图。

各序分量的电压平衡关系为...111..222..fA fA A fA fA fA fA E UIZ UIZ UIZ ∑∑∑⎫-=⎪⎪-=⎬⎪⎪-=⎭(4-9-8)图4-9-11 单相接地电力图根据单相接地故障时的边界条件，...12fA fA fA II I ==，...120fA fA fA U U U++=以及...12f A f A f A U U U==，并将式(4-9-8)代入，可得非故障相故障处的对地电压：.2220120[()(1)]A f BE a a Z a Z U X X X ∑∑∑∑∑-+-=++ (4-9-9).220120[()(1)]A f CE a a Z a Z U Z Z Z ∑∑∑∑∑-+-=++ (4-9-10)对于较大电源容量的系统，12Z Z ∑∑=，若忽略将序阻抗小的电阻分量，则式(4-9-9)、 (4-9-10)可改写为22..1010()(1)2A fCa a X a X UE X X ∑∑∑∑-+-=+22..1010()(1)2A fBa a X a X UE X X ∑∑∑∑-+-=+ (4-9-11)由式(4-9-11)可求出f B U 、f CU 的模值为012fBfCA UUX ∑∑==+ ⎪⎝⎭(1)A K E = (4-9-12)式中 (1)K 为单相接地系数．也称相电压升高倍数。

工作接地与保护接地的区别与详解(有图有真相)

明确工作接地和保护接地两个概念1什么是工作接地，什么是保护接地？工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。

例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。

保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。

电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。

为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。

接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

三是线路结构不同。

接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。

什么是保护接地

什么是保护接地
保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分(即与带电部分相绝缘的金属结构部分)。

工作接地工作是指为满足电力系统和电气装置工作特性的需要而设置的接地。

扩展资料：
工作接地方的种类：
①浮地。

工作地线与金属机箱绝缘，工作地线是浮置的，其目的是防止外来共模噪声对内部电子线路的干扰。

②单点接地。

单点接地是指一个电路或设备中，只有一个物理点被定义为接地参考点，而其他需要接地的点都被接到这一点上。

如果一个系统包含许多设备，则每个设备的“地”都是独立的，设备内部电路采用自己的单点接地。

③多点接地。

多点接地是指设备(或系统)中的各个接地都直接接到距它最近的接地平面上，以便使接地线的长度为最短，接地平面可以是设备的底板、专用接地线，也可以是设备的框架。

多点接地的优点是接线比较简单，而且在连接地线上出现高频驻波的现象也明显减少。

但是多点接地系统中的多地线回路对线路的维护提出了更高的要求。

因为设备本身的腐蚀、冲击振动、温度变化等因素都会使接地系统出现高阻抗，致使接地效果变差。

④混合接地。

混合接地是指对系统的各部分工作情况进行分析，只将那些需要就近接地的点直接(或需要高频接地的点通过旁路电容)与接地平面相连，而其余各点采用单点接地的办法。

参考资料：。
