第十章 催化转化法净化气态污染物
第一节 催化作用和催化剂
一、催化作用 化学反应速度因加入某种物质而改变,而被加入物质的 数量和性质,在反应终止时不变的作用称为催化作用 催化反应机理 催化作用加快反应速度的原理是由于催化剂的参与,改 变了原来的反应途径。
在无催化剂时,A、B两种物质按照下面的方式进行化学反应: A+B AB
– 相邻两段之间引入热交换
(a)间接换热
(b)直接换热
第十章 催化转化法净化气态污染物
固定床反应器
• 列管式反应器
– 用于对反应温度要求高,或反应热效应很大 的场合

其他反应器
径向反应器 薄层床反应器 自热式反应器
第十章 催化转化法净化气态污染物
反应器类型的选择
– 根据反应热的大小和对温度的要求,选择反应 器的结构类型 – 尽量降低反应器阻力 – 反应器应易于操作,安全可靠 – 结构简单,造价低廉,运行与维护费用经济
第十章 催化转化法净化气态污染物
环境工程中使用的催化剂
• 有害物排放浓度要求很低,催化反应要有 极高效率 • 处理气体量大,催化剂活性要求高,耐冲 刷、压力降低,强度高 • 抗毒性强,化学稳定性高,很好的选择性 • 设备简单,占地少,催化剂便于恢复再生, 无二次污染
第十章 催化转化法净化气态污染物
– 缺点:
• 传热差(热效应大的反应,传热和温控是难点) • 催化剂更换需停产进行
第十章 催化转化法净化气态污染物
固定床反应器
• 单层绝热反应器
– 结构简单,造价低廉,气流阻 力小 – 内部温度分布不均 – 用于化学反应热效应小的场合
第十章 催化转化法净化气态污染物
固定床反应器
• 多段绝热反应器
第十章 催化转化法净化气态污染物
二、净化气态污染物对催化剂的要求
a.高活性:要求催化剂具有去除有害物质的极高效率, 因为气体中所含有害物质浓度低,只有催化剂的活性 很高,才能有效地去除有害物质。 b.高机械强度:因要处理的气体量往往很大,故要求催 化剂具有能承受流体冲刷压力的强度。 c.高选择性:要处理的气体中往往成分复杂,因此,要 求催化剂有高的选择性。 d.高稳定性:被处理的气体中通常含有催化剂毒物,因 此要求催化剂抗毒能力强,化学稳定性高,寿命长。 除此,要求催化剂还要有高的热稳定性和比较宽的温 度范围。 e.其它 要求催化剂易于制造、价廉、使用性能好、耐磨、具 有较小的压力降等。
气体催化净化方法
第十章 催化转化法净化气态污染物
• • • • 催化还原法脱氮 汽车尾气净化 脱臭 催化法去除高浓度SO2废气
第十章 催化转化法净化气态污染物
氮氧化合物的去除
• 氮氧化合物的来源与危害 • 脱氮:
– 催化还原法 – 液体吸收法 – 吸附法
第十章 催化转化法净化气态污染物
非选择性催化还原法(NSCR)脱氮
二.催化剂
第十章 催化转化法净化气态污染物
1.活性
• 衡量催化剂效能大小的标准。 • 公式表示为: A W
t WR
• • • • • •
式中:A--------催化剂活性, kg/(h.g); W--------产品质量, kg; t----------反应时间, h; WR-------催化剂质量, g。 工业中,常把产品量换算为转化率X表示
湿式催化氧化法脱硫系统流程图
去烟囱 石灰石
4 3
9
石膏
7
补给水
5 1
8
催化剂
排烟 2
空气
6
优点:工艺简单,运行可靠,设备不易堵塞,并可获得石膏 缺点:液气比较大,40L/m3,设备体积庞大,为耐腐蚀,设备 投资大。
催化还原脱硫化氢
• 液相催化 • Fe/Cu系催化剂(氧化铁,氢氧化铁等) • 制备硫磺
反应器
混合器
废 热 锅 炉
还原剂燃料气
还原剂
选择性催化还原法(SCR)脱氮
•选择性催化还原法脱氮过程中的主要反应有:
–4NH3+6NO—→5N2+6H2O –8NH3+6NO2—→7N2+12H2O
•实际中还会有副反应发生:
–4NH3+3O2—→2N2+6H2O
–2NH3—→N2+3H2
–4NH3+5O2—→4NO+6H2O
汽车尾气的催化净化
•两段串联的汽车排气净化流程
汽车尾气的催化净化
•三效催化剂 将烃类、一氧化碳和NOX同时进行氧化 和还原的催化剂。 还原性:Rh(铑) 氧化性:Pt(铂),Pd(钯) 载体:氧化铝 助催化剂:Ba(钡),La(镧)
恶臭气体的去除
• 恶臭气体的来源与组成
• 恶臭气体的危害 • 恶臭气体的去除
非均相(多相催化)
常用气固相催化体系:接触最重要,分七个步 骤(对比吸附过程)
第十章 催化转化法净化气态污染物
• (一) 组成 • 主活性组分:催化剂主体,可单独作为催化剂; • 助催化剂:(1)本身无活性(2)具有提高活性组分 活性的作用; • 载体:起支撑活性组分的作用,使催化剂具有合 适形状与粒度,从而有大的比表面积,增大催化剂 活性,节约活性组分用量,并有传热、稀释和增强 机械强度作用,可增加延长催化剂使用寿命。 • (二) 催化剂的性能 • 主要指:其活性、选择性和稳定性
反应物反应了的摩尔数 X 100% 通过催化剂床层的反应 物摩尔数
第十章 催化转化法净化气态污染物
2.催化剂的选择性
• 选择性是指若化学反应在热力学上有几个反应方向时, 一种催化剂在一定条件下只对其中的一个反应起加速作 用的特征,表示为: 反应所得目的产物摩尔 数 •
B 通过催化剂床层后反应 的反应物摩尔数 100%
第十章 催化转化法净化气态污染物
当有催化剂K参与时,反应过程发生了变化,即:
A+K AK+B
AK AB+K
由于加入了催化剂,诱发了原反应所没有的中 间反应,使化学反应沿着新途径进行,降低了 反应的活化能,从而大大加快了化学反应速度.
第十章 催化转化法净化气态污染物
催化反应分类
均相
常用液相催化反应体系:接触容易,分离难

活性与选择性是催化剂本身最基本的性能指标,是选 择和控制反应参数的基本依据,二者均可度量催化剂加 速化学反应速度的效果,但反映问题的角度不同。 • 活性--------催化剂对提高产品产量的作用; • 选择性-----表示催化剂对提高原料利用率的作用;
第十章 催化转化法净化气态污染物
3.催化剂的稳定性
第十章 催化转化法净化气态污染物
三、催化剂的分类
• 金属元素催化剂(铂,银,钯,铁,铜) • 化合物为主要活性物质(氧化物,硫化物)
第十章 催化转化法净化气态污染物
源自文库
固定床反应器
• 最主要的气固相催化反应器
–优点:
• 流体接近于平推流,返混小,反应速度较快
• 固定床中催化剂不易磨损,可长期使用
• 停留时间可严格控制,温度分布可适当调节,高选择性和转化率
汽车尾气的催化净化
•催化剂要求
–催化剂的活性在高温(800~1000℃)和在低 温(150~200℃)下都比较高,用量要小,可 以便于安装; –催化剂必须具有合适的孔隙结构和颗粒结构, 以使尾气流过的阻力最小; –希望催化器在除去尾气中的烃类和一氧化碳 时,也能除去氧化氮
汽车尾气的催化净化
•转化器
选择性催化还原法(SCR)脱氮
• 催化剂
–非贵金属:Cu,Fe,V,Cr,Mn等
• 影响因素
–催化剂活性 –反应温度
–空速影响
–还原剂用量 –前处理:除尘,除硫,干燥,预热
选择性催化还原法(SCR)脱氮
流程图
汽车尾气的催化净化
• 催化还原反应:
NO2 CO NO CO2
催化剂
第十章 催化转化法净化气态污染物
第三节 环境工程中的催化剂及净化工艺
一.催化净化法的一般工艺 • 催化法治理废气的一般工艺过程包括: • (1) 废气预处理去除催化剂毒物级固体颗粒物(避 免催化剂中毒); • (2) 废气预热到要求的反应温度(如选择性催化还 原去除NOX废气的预热温度须达200~220OC以上); • (3)催化反应; • (4)废热和副产品的回收利用等。
第十章 催化转化法净化气态污染物
非选择性催化还原法(NSCR)脱氮
• 催化剂
–Pt,Pd –载体:氧化铝
• 影响因素
–活性
–空间速度
–反应温度 –还原剂用量
非选择性催化还原法(NSCR)脱氮流程图
净气排空 还原剂 燃料气 预热室 尾气 混合器
反应器
废 热 锅 炉
净气
反应器
尾气 预热室
混合器
废 热 锅 炉
SO2 1/ 2O2 SO3
V2O5
干式催化氧化法脱硫系统流程图
排烟囱 电 除 尘 器 灰 锅炉给水 锅炉送风 冷却水
烟气
转 化 器
省煤器
空气 加热器
吸 收 塔 冷却器
湿法催化氧化SO2
• • • • 固液相催化法 多用于处理高浓度SO2尾气净化 催化剂:??? 烟气进入前必须除尘,同时增湿冷却到60 ℃ • 用含有Fe3+稀硫酸吸收SO2
• H2+NO2—→H2O+NO
• 2H2+O2—→2H2O • 2H2+2NO—→2H2O+N2
• CH4+4NO2—→4NO+CO2+2H2O
• CH4+2O2—→CO2+2H2O
• CH4+4NO—→CO2+2N2+2H2O
• CO+NO2—→CO2+NO • 2CO+O2—→2CO2
• 2CO+2NO—→2CO2+N2
第十章 催化转化法净化气态污染物

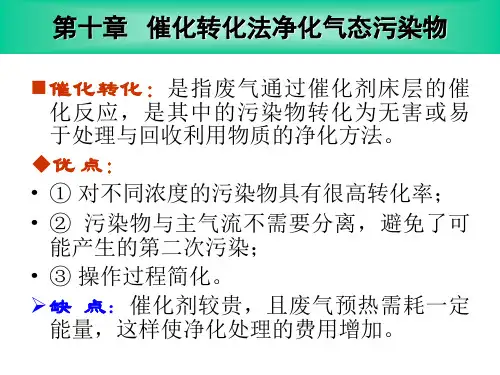

催化转化:是指废气通过催化剂床层的催 化反应,是其中的污染物转化为无害或易 于处理与回收利用物质的净化方法。 优 点: • ① 对不同浓度的污染物具有很高转化率; • ② 污染物与主气流不需要分离,避免了可 能产生的第二次污染; • ③ 操作过程简化。 缺 点:催化剂较贵,且废气预热需耗一定 能量,这样使净化处理的费用增加。
– 吸附法
– 直接燃烧法 – 催化转化法
– 电子除臭法
– 化学喷剂 – 臭氧氧化 – 生物法
催化燃烧法脱臭
干法催化氧化SO2
• 气固相催化法 • 多用于处理硫酸生产尾气和有色金属烟气 制酸(高浓度SO2,含量大于2%) • 催化剂V2O5(五氧化二钒) • 反应温度400~600℃ • 烟气进入前必须除尘(湿法和干法)、除 砷和氟
• 定义:催化剂在化学反应过程中保持活性的能力。 • 包括:(1)热稳定性;(2)机械稳定性:(3) 抗毒稳定性。 • 影响催化剂寿命的因素主要有:催化剂的老化和中 毒。 • 催化剂的老化:是指催化剂在正常工作条件逐步失 去活性过程。 • 催化剂的中毒:是指反应物中少量杂质使催化活性 迅速下降的现象。
1 NO CO N 2 CO2 2
催化剂
• CO和CH的氧化
汽车尾气的催化净化
• 催化剂要求
– 催化剂的性能必须适于在内燃机旁安装,要求 催化反应器结构简单、重量轻、体积小等; – 催化剂的性能必须适应于经常、大幅度地气体 流量、组成和温度的变化; – 催化剂必须有足够的机械强度,以防由于汽车 行驶的振动和温度的急剧变化而破碎,致使催 化剂的活性降低和堵塞管路;
