三相鼠笼式异步电动机实验报告
三相鼠笼式异步电动机点动和连续控制电路实验报告
三相鼠笼式异步电动机点动和连续控制电路实验报告实验目的：1.了解三相鼠笼式异步电动机的基本结构和工作原理。
2.掌握三相鼠笼式异步电动机的点动和连续控制电路。
3.熟悉电动机的性能指标及其测量方法。
实验仪器：三相鼠笼式异步电动机、电动机控制器、电压表、电流表、功率表、开关、电线等。
实验原理：三相鼠笼式异步电动机是一种常用的电动机，它由定子和转子两部分组成。
定子上有三组绕组，分别称为A、B、C相绕组，绕组之间相互位移120°。
转子由许多导体条组成，条的两端用铜环连接成环形，这些铜环称为鼠笼。
当三相电源接到定子上时，产生的磁场使转子中的鼠笼感应电流，这些电流在转子中形成磁场，由于磁场旋转速度小于磁场的旋转速度，因此转子会跟随磁场旋转，从而带动负载旋转。
点动控制电路是一种简单的控制方式，它通过控制电源的接通和断开来控制电动机的启动和停止。
当按下点动按钮时，电源接通，电动机启动，当松开按钮时，电源断开，电动机停止。
点动控制电路的优点是简单易懂，操作方便，缺点是不能实现电动机的速度调节。
连续控制电路是一种可实现电动机速度调节的控制方式，它通过控制电动机输入电压的大小来调节电动机的转速。
当电动机需要加速时，控制电路会逐渐增加电动机的输入电压，使电动机转速逐渐加快；当电动机需要减速时，控制电路会逐渐减小电动机的输入电压，使电动机转速逐渐减慢。
实验步骤：1.按照图示连接电路，将电动机控制器的“0”和“1”端子分别接到电源正负极，将电动机的三个相线接到控制器的三个相线端子上。
2.将电动机的输入电源接通，检查电动机是否正常运转。
3.按下点动按钮，观察电动机的启动和停止。
4.按下连续控制按钮，调节电动机的转速。
5.测量电动机的电压、电流、功率等参数，并计算出电动机的效率、功率因数等性能指标。
实验结果：通过实验，我们了解了三相鼠笼式异步电动机的基本结构和工作原理，掌握了点动和连续控制电路的控制方式，熟悉了电动机的性能指标及其测量方法。
鼠笼式三相异步电动机实验报告
鼠笼式三相异步电动机实验报告鼠笼式三相异步电动机诱导实验报告鼠笼式三相异步电动机实验是研究三相异步电机运行原理及学习电动机控制、调试、安装、维修等知识的必备实验。
本报告记录浙江理工大学自动化学院实验室鼠笼式三相异步电动机的诱导实验操作。
一、实验目的1、了解并理解三相异步电机的工作原理。
2、熟悉三相异步电动机各部件及联接方式。
3、掌握三相异步电动机调试流程及方法。
二、实验仪器1、主电机：90KW、380V、50HZ、鼠笼式三相异步电动机；2、驱动电路板：JL-CY-2004驱动板；3、电能表：三相正弦正向表；4、示波器：GW600R示波器；5、电器成套仪表：断路器、接触器、时间继电器；6、PC机：8086微机。
三、实验步骤1、准备工作：检查实验电路的各接线端子的接触性，确认有无漏电；2、调试：用电器成套仪表控制开关，根据驱动电路板上的指示灯的变化来调试，直至最终实现三相异步电机的暂态启动；3、功率试车：用电能表注入电量并记录数据；4、检查电量变化：用示波器测量电压，改变负载状态，查看电量变化，观察其稳定性；5、断路检查：用PC机控制开关，断开断路器，检查电机运行情况。
四、实验结果实验中，由于熟悉电器仪表的操作方法和遵从各种调节要求，成功地完成了暂态调试，驱动电路板的指示灯几乎都可以熟悉的工作；调试过程中，有功率试车，判断电动机的功率和电能。
实验结束时，测量台上电压和电流稳定，说明试验成功。
五、实验结论通过本次实验，我们已经熟悉了鼠笼式三相异步电动机的工作原理，并掌握了三相异步电动机调试的方法，也掌握了三相异步电动机的功率试车方法，完成了电动机的暂态调试。
本次实验验证了三相异步电动机的实验研究、调试及实际工作的可行性。
三相鼠笼式异步电动机点动控制、自锁控制和正反转控制
实验一三相鼠笼式异步电动机点动、自锁控制和正反转控制1. 通过对三相鼠笼式异步电动机点动控制和自锁控制路线的实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2. 通过对三相鼠笼式异步电动机正反转控制路线的安装接线，掌握由电气原理图接成实际操作电路的方法。
3. 加深对电气控制系统各种保护、点动控制、自锁、互锁等环节的理解。
4. 学会分析、排除继电--接触控制路线故障的方法。
1. 继电─接触控制在各类生产机械中获得广泛地应用，但凡需要进行先后、上下、摆布、进退等运动的生产机械，均采用传统的典型的正、反转继电─接触控制。
交流电动机继电─接触控制电路的主要设备是交流接触器，其主要构造为：(1) 电磁系统─铁心、吸引线圈和短路环。
(2) 触头系统─主触头和辅助触头，还可按吸引线圈得电先后触头的动作状态，分动合〔常开〕、动断〔常闭〕两类。
(3) 消弧系统─在切断大电流的触头上装有灭弧罩，以迅速切断电弧。
(4) 接线端子，反作用弹簧等。
2. 在控制回路中常采用接触器的辅助触头来实现自锁和互锁控制。
〔1〕自锁。
要求接触器线圈得电后能自动保持动作后的状态，这就是自锁，通常用接触器自身的动合触头与起动按钮相并联来实现，以到达电动机的长期运行，这一动合触头称为“自锁触头〞。
〔2〕互锁。
使两个电器不能同时得电动作的控制，称为互锁控制，如为了防止正、反转两个接触器同时得电而造成三相电源短路事故，必须增设互锁控制环节。
为操作的方便，也为防止因接触器主触头长期大电流的烧蚀而偶发触头粘连后造成的三相电源短路事故，通常在具有正、反转控制的路线中采用既有接触器的动断辅助触头的电气互锁，又有复合按钮机械互锁的双重互锁的控制环节。
电气互锁○1为了防止接触器KM1 〔正转〕、 KM2 〔反转〕同时得电吸合造成三相电源短路，在KM1〔KM2〕线圈支路中串接有KM1〔KM2〕动断触头，它们保证了路线工作时KM1、KM2不会同时得电〔如图30-1〕，以到达电气互锁目的。
山东大学三相鼠笼异步电动机实验报告
异步电机实验姓名：学号：同组者：一、三相鼠笼异步电动机空载实验：（1）按下图接线。
电机绕组为Δ接法，直接与测速发电机同轴联接。
UN=220 V（线电压），IN =0.5 A，PN =100 W，nN=1420r/min，绕组相电阻49欧姆（室温19℃时）。
（2）把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。
（如需调整转向，必须切断电源，调换电源任意两相即可）。
(3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。
(4) 调节电压由1.2倍额定电压(264V)开始采集数据，然后逐渐降低电压，直至电流显著增大为止。
在这范围内读取空载电压、空载电流、空载功率。
(5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表中。
电压表：300V量程电流表：1A量程注意事项：a.空载实验以电压为准，看着电压表调节电压，刚开始升压要慢。
合理采集数据，额定点附近应密集些，且额定点必测。
b.空载实验时测功机“给定调节”旋钮一定先逆时针调至最小位置，确实保证电动机空载。
数据记录：I0L=f(U0L)图P0=f(U0L)图cosφ0=f(U0L)二、三相鼠笼异步电动机短路实验（1）接线图同空载实验。
用制动工具把三相电机堵住。
（2）调压器退至零，合上交流电源，调节调压器使之逐渐升压至短路电流到1.2倍额定电流（0.6A），再逐渐降压至0.3倍额定电流（0.15A）为止。
（3）在这范围内读取短路电压、短路电流、短路功率。
注意事项：a.短路实验以电流为准，看着电流表调节电压。
合理采集数据，额定点附近应密集些，且额定点必测。
b.短路实验是破坏性实验，时间要短，电压、电流、功率同时读取，实验结束后去除堵转措施。
数据记录：IKL=f(UKL)图PK=f(UKL)等效电路如图三、三相鼠笼异步电动机负载实验（1）测量接线图同空载实验。
（2）将调压器电源逆时针调至零位，合上交流电源，调节调压器使之逐渐升压至额定电压（220V）并保持不变。
三相鼠笼式异步电动机正反转控制实验报告
三相鼠笼式异步电动机正反转控制实验一、设计的目的及要求根据已有的电路图连接电路，在实验台上连接电路，最终实现让电动机转起来的要求：1、掌握三相鼠笼式异步电动机正反转控制电路的工作原理、接线及操作方法。
2、掌握继电器控制系统中“互锁”、“自锁”的概念及线路结构。
3、学会分析、排除继电器劫持控制线路故障的方法。
4、要求电动机可以正反转，由电动机原理可知，若将接至电动机的三相电源进线中的任意两根相对调，即可使电动机正反转。
二、设计原理⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如下图所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB1和反转按钮SB2控制。
这两个接触器的主触头所接通的电源相序不同，KM1与KM2之间其中对调了两相的相序。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
②互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。

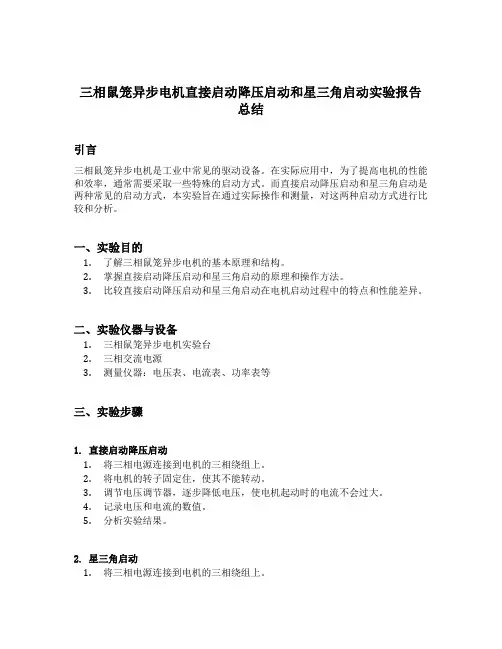

三相鼠笼异步电机直接启动降压启动和星三角启动实验报告总结
三相鼠笼异步电机直接启动降压启动和星三角启动实验报告总结引言三相鼠笼异步电机是工业中常见的驱动设备。
在实际应用中，为了提高电机的性能和效率，通常需要采取一些特殊的启动方式。
而直接启动降压启动和星三角启动是两种常见的启动方式，本实验旨在通过实际操作和测量，对这两种启动方式进行比较和分析。
一、实验目的1.了解三相鼠笼异步电机的基本原理和结构。
2.掌握直接启动降压启动和星三角启动的原理和操作方法。
3.比较直接启动降压启动和星三角启动在电机启动过程中的特点和性能差异。
二、实验仪器与设备1.三相鼠笼异步电机实验台2.三相交流电源3.测量仪器：电压表、电流表、功率表等三、实验步骤1. 直接启动降压启动1.将三相电源连接到电机的三相绕组上。
2.将电机的转子固定住，使其不能转动。
3.调节电压调节器，逐步降低电压，使电机起动时的电流不会过大。
4.记录电压和电流的数值。
5.分析实验结果。
2. 星三角启动1.将三相电源连接到电机的三相绕组上。
2.将电机的转子固定住，使其不能转动。
3.将电机的起动绕组中的电阻接入电路。
4.先将电机的起动绕组的每一相接成星型，然后再切换为三角形。
5.记录电压和电流的数值。
6.分析实验结果。
四、实验结果与分析1. 直接启动降压启动直接启动降压启动是通过降低电压来减小起动时的电流。
实验中我们可以观察到以下现象： - 随着电压的降低，电机启动时的电流在逐步减小。
- 降压启动的电机起动过程相对较快。
- 电机启动后，其性能表现稳定，运行平稳。
2. 星三角启动星三角启动是通过在电路中增加起动绕组电阻，并按照一定顺序切换连接方式来实现启动。
实验中我们可以观察到以下现象： - 星三角启动的电机起动时的电流较大，但相对直接启动来说仍然较小。
- 电机启动后，将起动绕组切换为三角形时，电流会发生瞬间跳变。
- 电机启动后，其性能表现稳定，运行平稳。
五、实验结论通过本次实验我们可以得出以下结论： 1. 直接启动降压启动和星三角启动都可以有效地降低电机起动时的过大电流，保护电机和电源。
三相鼠笼异步电动机的工作特性实验报告
三相鼠笼异步电动机的工作特性实验报告实验报告：三相鼠笼异步电动机的工作特性一、实验目的：1.了解三相鼠笼异步电动机的基本结构和工作原理；2.掌握三相鼠笼异步电动机的转速、效率和功率因数等工作特性的测量方法；3.分析和讨论转速、效率和功率因数等参数与负载之间的关系。
二、实验原理：1.三相鼠笼异步电动机的工作原理：三相鼠笼异步电动机是利用三相交流电网的频率和电压，通过三相绕组之间的电磁感应作用，产生旋转磁场，从而驱动电机运转。
2.转速的测量方法：使用转速表测量电机的转速，将转速读数与电压、频率等参数进行记录。
3.效率的测量方法：通过测量电机的输入功率和输出功率，并将两者之比即可得到电机的效率。
4.功率因数的测量方法：通过测量电机的有功功率和视在功率，并将两者之比即可得到电机的功率因数。
三、实验器材和药品：1.三相鼠笼异步电动机2.变压器和电压表3.电流表和电流互感器4.转速表5.功率计6.多功能电力测量仪四、实验步骤：1.在实验台上连接三相鼠笼异步电动机，并接通电源。
2.调整电压表、电流表和转速表的位置和量程。
3.调整电压和频率，测量电机的输入电压、输入电流、输出转速，并记录数据。
4.使用功率计测量电机的输入功率，使用多功能电力测量仪测量电机的输出功率，并计算电机的效率和功率因数。
5.调整不同的负载，重复步骤3和4，并记录不同负载下的电机参数。
五、实验结果和分析：1.根据实验数据绘制转速-负载、效率-负载和功率因数-负载的曲线图，并分析其特点和规律。
2.随着负载的增加，电机的转速呈下降趋势，效率和功率因数也随之降低。
3.当负载过大时，电机可能发生过载现象，导致电机过热甚至损坏。
因此，在实际应用中需合理选择负载大小。
六、实验总结：1.通过本次实验，了解了三相鼠笼异步电动机的基本工作原理和工作特性。
2.掌握了测量三相鼠笼异步电动机转速、效率和功率因数等参数的方法。
3.认识到电机的负载与转速、效率和功率因数之间的关系，以及过大负载可能引起的问题。
三相鼠笼式异步电动机实验报告
工程名称
机泵维修（注水及气站设备）
工程编号
电动机位号
型号
铭牌
额定电压(V) 接线
功率因数
101/1
YB400M-
14 380
功率(kW) 额定电流(A)
Δ
转数(r/min)
效率
试验日期
160
频率(Hz)
351.4
绝缘等级
420
制造厂
出厂编号
轴承及润滑脂（油）检查：更换润滑脂，保养电机。
滑环、电刷、举刷装置检查：合格。
检查 电机接线检查：紧固后合格。 内容 电机控制、保护回路检查：合格。
联轴器检查：完好。
绝缘 试验
盘车检查：
项 目
绕组及相别
定
U—N
子
绕
V—N
组
W—N
绝缘电阻(M Ω)
吸收比
∝ ∝ ∝
对中找正
绝缘电阻(MΩ)
接
1
线
电
1
缆
1
联轴
径向（mm）
轴向（mm）
联轴器
编号
器外 允许
径
值
a1
实测值 a2 a3
允许 a4 值 b1
实测值 B2 B3
b4
0.08 0 0.03 0.05 0.04 0.06
50 B级 南阳 3G2041-1
吸收比
端面间隙 （mm） 允实 许测 值值 2~6 4.5
结 论
技术负责人:班（组）长:来自试验人:年月日
年月日
年月日
a三相鼠笼异步电动机的工作特性实验报告
异步电机实验报告课程名：电机学与电力拖动姓名：李静怡学院：电气工程学院班级：电气1108班学号：11291240指导老师：郭芳2、屏上挂件排列顺序D34-2、D513、空载实验（1）按图4-3接线。
电机绕组为Δ接法(UN=220V)，直接与测速发电机同轴联接，不联接校正直流测功机DJ23。
(2) 把交流调压器调至电压最小位置，接通电源，逐渐升高电压，使电机起动旋转，观察电机旋转方向。
并使电机旋转方向为正转(如转向不符合要求需调整相序时，必须切断电源)。
(3) 保持电动机在额定电压下空载运行数分钟，使机械损耗达到稳定后再进行试验。
图4-3 三相鼠笼式异步电动机试验接线图(4) 调节电压由1.2倍额定电压开始逐渐降低电压，直至电流或功率显著增大为止。
在这范围内读取空载电压、空载电流、空载功率。
(5) 在测取空载实验数据时，在额定电压附近多测几点，共取数据7～9 组记录于表4-4中。
表4-4序号UOC（V）IOL（A）PO（W）cos UABUBCUCAUOLIAIBICIOLPIPIIPO1 264 265 265 264.67 0.279 0.278 0.279 0.2787 -22.9 47.9 25 0.1962 240 242 240 240.67 0.251 0.253 0.25 0.2513 -17.5 40.3 22.8 0.2183 230 230 228 229.33 0.239 0.237 0.239 0.2383 -15.5 37.1 21.6 0.2284 220 221 220 220.33 0.228 0.229 0.23 0.2290 -13.1 34.3 21.2 0.243(4) 合上开关S，调节负载电阻RL（注：先调节R5上的1800Ω电阻，调至零值后用导线短接再调节R上的650Ω电阻），使异步电动机的定子电流逐渐上升，直至电流上升到1.25倍额定电流。
(5) 从这负载开始，逐渐减小负载直至空载（即断开开关S），在这范围内读取异步电动机的定子电流、输入功率、转速、校正直流测功机的负载电流IF等数据。
三相鼠笼异步电动机实验报告
三相鼠笼异步电动机实验报告一、实验目的1．通过实验学习三相鼠笼异步电动机的基本结构和工作原理；2．观察电动机启动的过程，掌握电动机起动的方法；3．通过实验，了解电动机的特性，特别是负载特性；4．学习电动机的维护保养方法，提高电动机的使用寿命。
二、实验原理三相鼠笼异步电动机是应用广泛的电动机之一，它由定子和转子两部分组成。
定子和转子的结构是相同的，都是由三个相位的线圈组成，因此称为三相电动机。
其基本结构如图1所示。
图1 三相鼠笼异步电动机的基本结构三相鼠笼异步电动机是通过三相交流电源提供的电磁场来运转的。
当电动机的定子上通有三相交流电流时，就会在定子中形成一个旋转磁场。
这个旋转磁场的同步转速为：Ns = 120f/p其中，f为电源频率，p为电动机极数。
在定子磁场的作用下，转子线圈中感应出一个交变电动势，从而在转子中产生一个电流，该电流在转子绕组中产生了一个磁场，与定子磁场相互作用，使转子产生一个旋转力矩，从而使电动机运转起来。
三相鼠笼异步电动机的启动方法通常有直接起动、星三角起动、自耦变压器起动和变频起动等。
在实际应用中，要根据电动机的功率和负载的特点选择合适的起动方式。
同时，在负载运转的过程中，电动机的转速可能会受到负载的影响，从而产生转速波动。
因此，了解电动机的特性，特别是负载特性是非常重要的。
三、实验内容本实验使用的是三相鼠笼异步电动机，实验内容包括：1．电动机的组装和连接；2．电动机直接起动实验；3．电动机负载特性实验；4．电动机保养和维护。
四、实验步骤1．将三相鼠笼异步电动机的零部件全部取出来，包括定子、转子和末端盖等，然后根据说明书将定子和转子组装好，并安装到电动机底座上。
2．将电动机的电源线连接好，然后将电动机转子旋转几圈，检查电动机的运转是否灵活，是否有卡滞和松动现象。
3．将电动机启动电源接入到三相电源上，然后将电动机的开关打开，观察电动机的起动过程。
在启动的过程中，要注意观察电动机各部件的运转情况，以及是否出现异常声音和震动等现象。
三相鼠笼式异步电机实验 (1)
三相鼠笼式异步电动机的参数测定一、实验目的1.了解三相鼠笼式异步电动机2.测定三相鼠笼式异步电动机的参数二、预习要点1.鼠笼式异步电动机的等效电路有哪些参数？他们的物理意义是什么？2.异步电动机参数的测定方法三、实验项目1.空载实验2.短路实验四、实验线路及操作步骤1.空载试验空载试验时所用的仪器设备有：三相交流电源、电机导轨、功率表、交流电流表、交流电压表。
电机选用三相鼠笼异步电动机D21仪表量程选择为：交流电压表的量程选为300V，交流电流表的量程为0.5A，功率表的量程选为250V、0.5A。
安装电机时，空载实验时电机和测功机脱离，旋紧固定螺丝。
实验前首先把三相电源调至零位，然后接通电源，慢慢的调节三相交流可调电源使电机起动旋转，注意观察电机旋转的方向。
调整电源相序，使电机旋转方向符合测功机加载的要求。
注意：调整相序时，必须切断电源。
仍然将三相电源调至零位，短接电流表及功率表电流线圈。
接通电源，逐渐升高电压，起动电机，保持电动机在额定电压时空载运行数分钟，使机械损耗达到稳定后再进行试验。
去掉电流短接导线。
调节电源电压由1.2倍额定电压开始逐渐降低，直至电机电流或功率显著增大为止。
在这个范围内读取空载电压、空载电流、空载频率，共读取4~5组数据。
=415.9456Ω空载电阻r0=P03I02空载电抗x0=√Z02−r02=1634.0217Ω2.短路实验电路要求在空载实验的基础上，将电机与测功机同轴连接即可。
实验时首先把三相电源调至零位，然后接通电源，慢慢的调节三相交流可调电源使之逐渐升压至1.2倍额定电流，然后逐渐降压至0.3倍额定电流为止。
在这范围内读取短路电压、=109.1253Ω短路电阻r k=P k3I k2短路电抗x k=√Z k2−r k2=437.8361Ω五、思考题1.由空载、短路实验数据求取异步电机的等效电路参数时，有哪些因素会引起误差？答：电动机在正常运行情况下,就是负载转矩在额定转矩以下情况时,电动机总能维持负载转矩与电机输出转矩的平衡,并且保持转速变化很小,但当负载转矩过大,超过额定转矩时,电动机仍然要维持转矩平衡,只有降低转速,继续提高转矩,(如果转矩超过最大负载转矩电机将堵转)转矩的继续提高,必然导致定子电流的升高,从而导致定子绕组发热增加,如果持续大过载,会造成电动机烧毁.2.从短路实验数据我们可以得出那些结论？答：短路、电机阻转情况下，电机的电压和电流是呈线性关系的。
