多功能防盗报警主机
BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点
BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点1.强大的报警处理能力：DS7400XI主机配备了先进的报警处理器，能够实时监测和处理多种类型的报警信号。
它支持多种传感器和控制器的连接，如红外线探测器、玻璃破碎探测器、门禁系统等，可以根据需要进行扩展和个性化设置。
2.网络化管理：DS7400XI主机采用了高速的总线通信技术，可以与其他智能设备和系统进行联动，实现整体的安全管理。
通过互联网和局域网，用户可以随时远程监控和控制报警系统，方便快捷。
4.全面的防护功能：DS7400XI主机具有多重防护功能，能够及时发现并处理各种潜在的安全风险。
它可以监测入侵、火灾、气体泄漏等各种危险信号，并及时向用户发出报警，防止损失扩大。
5.可靠的备份和故障恢复功能：DS7400XI主机具备多重备份和故障恢复机制，确保系统的稳定性和可靠性。
它支持数据自动备份和恢复，同时还具备电池备份，即使在停电情况下也能正常运行。
6.灵活的扩展性：DS7400XI主机具有良好的可扩展性，可以根据用户的需求进行灵活的系统配置和扩展。
用户可以根据自己的安全需求，增设更多的传感器和控制器，扩大系统的覆盖范围和监测能力。
总之，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统是一种功能强大、可靠性高的安全控制设备，能够提供全面的报警监控和防护功能。
它的解决方案包括强大的报警处理能力、网络化管理、丰富的报警方式、全面的防护功能、可靠的备份和故障恢复功能，以及灵活的扩展性。
用户可以根据自己的需求进行定制化设置，实现个性化的安全管理和防护措施。
vista20报警方案
防盗报警系统设计方案1、系统构想按照客户的要求和北京市安全防范的有关规定，我们设计了此套防盗报警系统方案。
该系统及配套设备拟达到如下要求：(1) 可防止人员非法进入防范区域；(2) 防盗装置外形美观，设备均符合中国及国际质量认证；(3) 具有先进性的智能保安系统，系统几年不落后；(4) 具有全天候报警功能，重点部位报警；(5) 选用设备符合国内及国际标准认证，适应中国国情；(6) 整个系统全部采用先进设备，技术领先，可靠性高，使用简便，经久耐用，配套性好，具有一定的自我防护能力。
2、系统概述整个图书馆可用一台VISTA-120主机进行控制，或走廊可，在大厅、库房里安装双鉴探测器、被动红外探测器来防范，防止有人非法入侵或实现紧急报警功能。
整个图书馆根据客户要求共有XX个防区，可用单防区扩充模块4293SN 并联在总线上扩充实现防区的扩充(如总线长度超过1200米，要用4297进行扩展)，VISTA-120主机还可以接4132DV/RY继电器/显示输出模块联动视频监控系统。
在监控室安装中心控制软件，可以对报警事件及时处理。
系统示意图如下：如上图示，VISTA 120主机可通过两线总线连接达XX 个防区，这些防区可任意设置为双鉴探测器、被动红外探测器或紧急按钮，因为所有防区都是使用开关输出方式的设备，需要使用总线扩充器连接到总线上，总线扩充可使用4293SN（单个防区），所有扩充器都是并联在一起连接到主机，减少很多接线的麻烦。
VISTA-120报警系统，可以配置二种类型的子系统：公共区域报警子系统，独立报警子系统。
✧公共区域报警子系统是指公共区域的探测器，由多个防区组成，可以按需要通过控制键盘设置为“布防”，“撤防”状态，并且每一个点的状态都可单独报告。
可以使用任何的探测器，如本方案中的双鉴探测器等。
✧独立报警子系统是指一个独立的报警系统连接到监控系统中，只使用一个防区，并且只能在当地的布撤防键盘上进行布撤防操作，可以报告布撤防和报警的状态。
报警主机-基本知识
报警器无声光信号。 37、误报警：没有入侵者，仅由于报警系统本身的原因或操作不当
或环境影响而触发的报警。 38、漏报警：入侵已经发生，而报警系统没有给出报警信号。
四、有关术语解释
39、防拆报警：因触发防拆探测装置而导致的报警。 40、通信协议：防盗报警控制器与联网中心之间传输信息时，对通信格式
探测器省电技术，近两年来采用微功耗集成电路，有显著改善。有的已能 连续工作多年。
监控技术，控测器具有低压报警、防拆、故障自检等功能。自检信号的发 射间隔时间可短至十几分钟，而电池使用寿命仍可达到2至3年，甚至5年。
探测器至主机之间的通信距离。规定的发射功率在毫瓦以内，无阻挡情况 下，通信距离少于150米，而室内安装，阻挡是难以避免的。
五、无线报警主机
无线入侵报警系统，使用灵活，安装方便，不影响建筑物内部的装饰。但 成本较高，易受到同频干扰，前端设备使用电池需定期更换。
前端设备与主机之间的通信方式。采用2262/2272编解码芯片，由发射和 接收模块进行调制或解调,保密性能较差。滚动编码方式，主机和探测器建 立一对一的协议，使得编码每操作一次便自动更新，但不能防止同频干扰 。
和信息码的一系列定义和规定。 41、通信格式：指通信编码格式，其种类包括ADEMCO 3+1、4+1、3+2
、4+2；CONTACT ID；SESCOS 3+1、4+1、4+2等。 42、联动：主机在布/撤防、报警、发生故障等情况发生时，改变电位或接
点输出，用以控制相关设备的工作状态，联动持续的时间可由编程设定。 43、系统编程：包括密码设置、警号持续时间、延时、防区类别设定、通
霍尼韦尔报警产品资料
霍尼韦尔（Honeywell)报警系统（部分）产品VISTA-120是一款大型的多功能防盗报警主机，它可应用在各种大型系统、办公自动化等场合。
大型防盗报警主机：VISTA-120采用扩充式防区设计，总共可达128个防区，所有防区可以连接为常规四线制，两总线制或者是无线方式，给系统设计带来更大的方便。
在构造一个大系统时，除了系统扩充性能外，还要考虑系统的安装与调试。
VISTA-120提供的总线制连接方式，可以在大范围内简单地通过两根线将所有探头连接至主机，并且通过地址码将所有探头一一区分出来。
而VISTA-120提供的无线功能，可以使用57及58系列的无线探头，安装时更加美观，灵活。
家居及办公自动化系统：VISTA-120包含的无线系统，时间表控制系统，继电器控制系统等功能，使得VISTA-120可以很方便地构成家居及办公自动化系统。
可以通过编程在规定的时间内自动实现布防及撤防，免除记密码及忘记布防的烦恼；还可以在上班前定时启动继电器打开空调机，让您一到办公室就有一个凉快的环境去工作。
或者全家出远门时，可使家里的电灯在晚上定时亮灭，唱“空城计”，防止坏人乘虚而入。
而通过ADEMCO轻巧的无线按钮，还可以遥控家里的电器开关，或者遥控将系统布撤防，或者作为老人的随身呼救器……多个用户（子系统操作）：VISTA-120具备8个子系统功能，可以把一个主机给8个不同的用户共享，使得所有用户可以共用该系统的所有功能：无线系统，总线系统，时间控制，继电器输出，事件记录等等。
所有子系统采用各自键盘对系统布撤防，而不影响其他子系统的状态。
而且可以自由设置各子系统操作密码及各自之间关系。
它还可以设定多达3个公共子系统，例如有几个子系统公用一个防区，则其中有一个子系统撤防该公共防区即撤防；而当所有的子系统都布防后，公共防区才布防。
声音/视频报警核实系统:VISTA-120具有声音和视频报警核实功能，可以在报警时通过声音或图像形式对所报警情进行核实，有效地降低了误报的可能性。

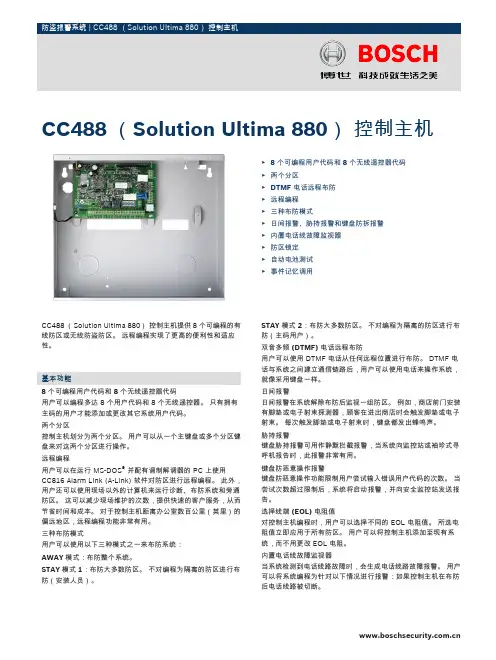

BOSCH 防盗报警系统CC488 （Solution Ultima 880） 控制主机 说明书
CC488 （Solution Ultima 880） 控制主机提供 8 个可编程的有线防区或无线防盗防区。
远程编程实现了更高的便利性和适应性。
基本功能8 个可编程用户代码和 8 个无线遥控器代码用户可以编程多达 8 个用户代码和 8 个无线遥控器。
只有拥有主码的用户才能添加或更改其它系统用户代码。
两个分区控制主机划分为两个分区。
用户可以从一个主键盘或多个分区键盘来对这两个分区进行操作。
远程编程用户可以在运行 MS-DOS ® 并配有调制解调器的 PC 上使用CC816 Alarm Link (A-Link) 软件对防区进行远程编程。
此外，用户还可以使用现场以外的计算机来运行诊断、布防系统和旁通防区。
这可以减少现场维护的次数，提供快速的客户服务，从而节省时间和成本。
对于控制主机距离办公室数百公里（英里）的偏远地区，远程编程功能非常有用。
三种布防模式用户可以使用以下三种模式之一来布防系统：AWAY 模式：布防整个系统。
STAY 模式 1：布防大多数防区。
不对编程为隔离的防区进行布防（安装人员）。
STAY 模式 2：布防大多数防区。
不对编程为隔离的防区进行布防（主码用户）。
双音多频 (DTMF) 电话远程布防用户可以使用 DTMF 电话从任何远程位置进行布防。
DTMF 电话与系统之间建立通信链路后，用户可以使用电话来操作系统，就像采用键盘一样。
日间报警日间报警在系统解除布防后监视一组防区。
例如，商店前门安装有脚垫或电子射束探测器，顾客在进出商店时会触发脚垫或电子射束。
每次触发脚垫或电子射束时，键盘都发出蜂鸣声。
胁持报警键盘胁持报警可用作静默拦截报警，当系统向监控站或袖珍式寻呼机报告时，此报警非常有用。
键盘防恶意操作报警键盘防恶意操作功能限制用户尝试输入错误用户代码的次数。
当尝试次数超过限制后，系统将启动报警，并向安全监控站发送报告。
选择线端 (EOL) 电阻值对控制主机编程时，用户可以选择不同的 EOL 电阻值。
报警主机
感谢观看
七大功能
入侵报警主机的主要功能包括：分区和防区、布撤防和报警、事件记录和查询、通信和联、故障检测和显示、 密码和复位、扩展和兼容性等多个方面。
1、分区和防区：一般主张中等以上规模的报警主机应设立分区，可使管理得到方便，大型主机甚至可设多个 分区，而分区所包括的防区数可由程序设计确定。
防区有各种不同的种类，如出入口延迟防区、周界防区、内部防区、应急防区、医疗救助防区、火灾防区等; 防区还有各种不同的属性，如有声/无声、持续声/断续声、容许旁路/不能旁路、无线/有线、传输延时/不延时 等。
2、布撤防和报警：布撤防的种类，包括留守布撤防、外出布撤防、自动布撤防、强制布撤防、单防区布撤防、 工程布撤防(测试用)、设置防区旁路及解除等，其类型越全，用户越方便。
防盗报警
注意事项
作用
故障分析
报警主机主机是系统的核心。是用来接收探测器发来的报警信号的同时进行及时的反馈；主机在接收到报警 信号后，会产生120分贝的警号声，同时会借助电信络向外拨打6组由主人自己设置的报警。
报警探测器是由传感器和信号处理组成的，用来探测入侵者入侵行为的，由电子和机械部件组成的装置，是 防盗报警系统的关键，而传感器又是报警探测器的核心元件。采用不同原理的传感器件，可以构成不同种类、不 同用途、达到不同探测目的的报警探测装置。
功能特点
▼有线和无线兼容，智能学码。 ▼操作全程语音提示，报警语音提示防区及防区类型。 ▼六个防区指示灯显示、八个防区指示灯显示、十六个防区指示灯显示，四组报警循环拨打。 ▼可远程布撤防和远程监听。 ▼外接120分贝警号。 ▼自定义功能菜单。
总线制
总线主机功能
技术参数
1、大型总线制报警主机带有2个有线防区，通过通讯总线外接127个防区扩展模块或8防区总线报警主机,最 大支持1018个防区
艾礼富 AL-234T 防盗报警控制主机 说明书
概述防盗报警主机是集多项先进技术、功能于一体的卓越的智能安全技术防范产品。
防盗系统由控制键盘、用户主机、遥控器、红外探测器、门磁、烟雾探测器和强音警笛等组成。
安装方便、操作简捷，可同时储存8个报警电话（如：110指挥中心、用户移动电话号码、固定电话号码等）。
既可单独不联网使用，亦可通过电话线实现区域联网，是家居、营业场所、金融系统等单位安装防盗报警设备的理想选择。
日常操作名词解释：布 防：布置安全防范任务（指防盗），使主机进入警戒状态，也叫做设防或警戒。
撤 防：撤消安全防范任务（指防盗），也叫做解除警戒。
防区旁路：暂时关闭防区，当某些防区有故障或有人活动影响布防时，可将其旁路，使其不起作用。
撤防一次，取消已旁路的防区。
防区触发：在撤防状态，防区处于开路状态，不为报警。
例如门磁的磁铁与主体部份分开，即为门磁触发。
使用前的注意事项●设定公安局110指挥中心报警电话号码之前，应征得公安部门的同意后，方可将“110”号码存入用户主机内,否则由此产生的一切后果本公司不负责。
●请仔细阅读本工程安装编程手册，注意用户主机各处的标记及说明，以便您更好掌握编程并正确安装使用。
●交流电源必须在整个系统安装工程检查无误后，方可接入用户主机。
●连接蓄电池时，要注意红色正极线插在电池的正极端（+）；黑色负极线插在电池的负极端（－）。
●在安装连接线时，不要用金属物或用手碰击或触摸电路板上的其他电子元器件，以免损坏主机。
●为确保主机24小时不间断运行，安装时主机供电电源应接在市电220V电源开关闸前端,避免拉闸时切断市电供电。
●如果市电经常停电，将会缩短内部备用蓄电池的使用寿命。
●不要随意拆卸用户主机，以免发生意外和人为的损坏。
- 1 -主机特性及功能重点防区多次触发报警功能：防区触发响应次数1～9次时间0～255秒可任意设置，全面剔除因探测器原因发生的误报，厂家推荐长期使用。
防无线干扰：主机在布防状态下，在预设的时间段内，检测到连续的无线干扰信号则报警，厂家推荐使用。
琪洋智能报警主机 有线 无线QY WQY W说明书
QY-238W/QY-2316W 安装使用说明书深圳琪洋科技有限公司QY目录前言欢迎您选择使用铁盒多功能系列报警控制主机来保护您的生命和财产。
建议您在使用本系统前，认真阅读本说明书，请按说明书中要求的程序步骤进行操作。
我们深信，本产品无论是在外形、功能，还是在操作和使用上，都充分体现其方便性及适应性。
使用本说明书，可以解答您的大部分疑问，同时，我们将提供完善的售后服务，并随时与您保持联系。
本说明书不能作为法律文件，对于用户、操作员或安装员对手册内容的误解、误操作和系统带病运转而导致任何损失和法律责任，我公司恕不承担。
本公司保留对本使用说明书的修改权，修改之前不再另行通知使用本产品的用户。
谢谢您的支持与合作!第一章概述概况铁盒多功能报警控制主机采用先进的微处理技术作为控制核心，集成度高，可靠性好，具有多种灵活接口，产品用途广泛，使用方便。
功能简介♦高速数字通讯方式，兼容ADEMCO4+2 、CID数字通讯协议；向报警中心报送信号。
♦可对系统进行各种编程设置，如警声方式、防区类型、录音、监听、远程控制、电话号码、电话线检测、强制布防、输出等。
♦有线、无线兼容（QY-238W/2316W）。
♦2组6位用户密码、1组6位设置密码均可自行修改；♦可设置4组报警电话号码（固定电话或手机号码）和1组报警中心电话号码。
警情触发时，循环拨号。
♦5种布防方式：单防区布防、离去布防、周界布防、延时布防、远程布防。
♦5种撤防方式：单防区撤防、密码键盘撤防、远程撤防、接警撤防、遥控撤防。
♦5种防区类型：即时防区、延时防区、24小时防区、周界防区、旁路防区。
♦可远程遥控，可外接监听头，远程监听现场警情，驱动现场警号。
♦内置语音模块，可录10-20秒语音，进行语音报警。
♦可用遥控器进行布防、撤防、紧急报警等操作（QY-238W/QY-2316W）。
♦可用主机键盘快捷键操作，简单方便。
♦可设置电话线检测功能，防剪、防雷击。
♦可用带报警输出的键盘，可设置报警输出的时间，常开常闭输出。
BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案
BOSCH博世总线制报警主机DS7400XI智能防盗报警系统
解决方案
首先，DS7400XI可以连接多种不同类型的传感器和控制器，如红外
探测器、门禁控制器、烟雾报警器等，实现对多种安全事件的监测和响应。
这些传感器和控制器通过总线技术与主机连接，可以实现双向通信和数据
交换，从而提高系统的灵敏度和可靠性。
其次，DS7400XI支持多种报警方式和联动控制策略，可以根据不同
的安全事件触发相应的报警行为，如触发警报器、发送短信通知等。
同时，系统还能够与其他设备和系统进行联动控制，如与监控摄像头联动，实时
监测发生的安全事件。
此外，DS7400XI还具有用户友好的界面和操作方式，可以通过面板、遥控器或者手机App对系统进行操作和监控。
用户可以通过系统设置不同
的安全模式和权限，对不同的用户进行权限控制，保证系统的安全性和可
靠性。
最后，DS7400XI还具有高可靠性和自我监测功能。
该系统具备自我
检测和故障自愈功能，能够实时监测系统的运行状态，并对任何故障进行
自动报警和修复。
系统还支持远程监控和管理，管理员可以通过网络远程
查看系统的实时状态和报警信息，提高了系统的管理和维护效率。
综上所述，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统
解决方案通过总线技术实现多种传感器和控制器的联动和集成，提供了更
高效、可靠的安全保护。
系统具备多种报警方式和联动控制策略、用户友
好的界面和操作方式、高可靠性和自我监测功能，可以满足不同场景下的
安全需求。
美国HONEYWELL(霍尼韦尔)防盗报警器材系列概要
15米x18米，常开/闭触点，防遮挡
980
DT6360STC
360°吸顶安装,直径15米，CCC认证
1100
DT900
15米x12米/27米x21米，防遮挡，CCC认证
2130
DT906
37米x3米/61米x5米，防遮挡，CCC认证
2500
七.被动红外探测器
12米x12米，普通型，CCC认证
美国HONEYWELL(霍尼韦尔)防盗报警器材系列
一.VISTA-20PLUS系统
产品型号
产品描述
报价(RMB)元
8防区先进控制/通讯主机/带2子系统,可扩充至48个防区,带防拆开关及变压器
1920
6148CH
控制主机中文键盘/带夜光
720
6160
可变文字英文键盘
1500
6164
可变文字英文键盘,内置4个防区和1个继电器
1710
4219
8防区扩充器
1100
4229
8防区扩充器/带2继电器
1370
4204
4继电器模块
1290
二.VISTA-120/VISTA0250BP大型主机系统
多功能型主机,带8个子系统,可扩充至128个防区,带防拆开关及变压器
4660
大型多功能套机,可划分8个子系统,扩展到250防区,带防拆开关及变压器
电话语音拨号器
500
SMห้องสมุดไป่ตู้10
旋转安装支架，白色，5只／包
60
SMB10C
吸顶安装支架，与SMB10一起使用，5只/包
60
SMB10L
长旋转安装支架，白色，5只/包
60
DC12V/7AH
博世 易安系列防盗报警控制主机 说明书
易安系列防盗报警控制主机经过专门设计，适合家庭和小型商业应用场合，只需极少的培训和支持，并且易于安装、配置和测试。
键盘能够在发出声音的同时显示动画图标，以便用户快速理解信息及任务。
欧洲地区提供可选的无线本地安防网络 (wLSN) 支持。
wLSN 使用多种易于安装、可自动配置且安防波段为 868 MHz 的无线设备进行双向无线通信。
注解仅向易安系列防盗报警控制主机版本2 (ICP-EZM2)提供wLSN 支持。
系统概览易安系列防盗报警控制主机▶最多支持 32 个输入防区（直接连线、无线或两者组合）▶先进的减低误报功能▶集成感应读卡器▶可使用不同的语言发声▶无线本地安防网络 (wLSN) 支持▶远程编程软件 (RPS) 支持▶采用图标的显示式键盘，简单易用▶内置数字拨号器、语音拨号器、短消息和双向音频监听功能21.键盘2.传感器和语音组件3.射频识别 (RFID) 读卡器和感应匙4.信息按钮5.图标指示6.功能按钮7.语音模块8.编程钥匙9.易安系列防盗报警控制主机10.DX2010 输入扩展器模块11.电源设备易安系列防盗报警控制主机可以根据各地区的主电压输入要求使用接入式电源或变压器。
12.可选的双路防拆开关13.可选的无线本地安防网络 (wLSN) 集线器14.可选 wLSN 设备接线端子易安系列的接线端子采用彩色编码，可以清楚地显示应在何处连接电源设备、电话线、键盘以及其它各种设备，例如烟雾探测器或移动探测器。
每路输入和输出均具有一对专用的接线端子，便于用户识别和执行，因此可以方便地安装和连接系统。
基本功能先进的减低误报功能易安系列防盗报警控制主机系统可以通过多项功能（例如，分级通告或智能报警分析评估）来防止用户自身生成的虚假报警。
易安系列采用增强的误报验证方法，超过了业界现有的防误报标准。
分级通告系统可以逐步增加键盘的音量，更改键盘显示屏的动画，以及逐渐增加报警设备的报警音节奏。
当系统准备发送报警时，键盘会通知用户并提供用于取消报告的选项，从而减少误报。
1906报警主机
1906报警主机配置使用手册DS-1906报警主机介绍海康威视报警主机DS-1906系列产品，结合海康DVR的成功设计经验，自主设计研发的一款高性能配套产品。
它是集防盗报警、报警联动、音频功放、门禁控制、语音问候等于一体的多功能集成控制器。
DS-1906综合控制器采用模块化设计，组合灵活，方便用户根据不同需求进行产品的组装，以减少采购成本，提升经济价值。
DS-1906报警主机主要功能DS-1906报警主机可以接收16路报警输入，具有防剪、防短功能；DS-1906报警主机可以实现16路报警输出联动，并支持软件直接控制其输出端口的开关状态；DS-1906报警主机支持警号输出，即时提醒用户获取报警信息；DS-1906报警主机其报警输出、警号输出既能进行持续时间的设置及查询，同时支持警号直接关闭功能；DS-1906报警主机具有优质的单声道功放；DS-1906报警主机可进行两门银行卡门禁控制，同时支持电锁门和移门，并可提供温馨的语音问候；DS-1906报警主机具有RS232/RS485等多种通讯模式，便于对设备的配置与管理；DS-1906报警主机能够自身对外供电，无需为报警探头、门禁读卡器等外围设备配置额外电源；DS-1906报警主机支持级联，最多可级联16台；DS-1906报警主机其配置参数支持掉电保护。
DS-1906报警主机结构报警主机前面板报警主机后面板DS-1906报警主机与外设连接报警输入连接电路DS-1906报警主机后面板报警输入（ALARM IN）、输出（ALARM OUT）接口如图报警输入是接外围防盗探测器的信号线接线处，最多可接16路。
当防区信号端与公共地端之间的负载为2.2K时，表示防区正常，否则防区被触发。
当设置无触发状态下探测器输出为常闭信号，需在信号端与公共端串接2.2K匹配电阻，请参考以下连接方式当设置无触发状态下探测器输出为常开信号，需在信号端与公共端并接2.2K匹配电阻，请参考以下连接方式：注意：为了保证报警主机能够响应短线和断线报警，报警主机匹配电阻必要连接在外围防盗探测器端。
琪洋智能报警主机8有线16无线QY-238WQY-2316W说明书
QY-238W/QY-2316W安装使用说明书琪洋科技QY目录前言 (3)第一章概述 (3)1.1概况 (3)1.2功能简介 (3)1.3基本配置 (4)1.4主要技术性能指标 (4)第二章安装接线说明 (4)2.1安装接线图 (5)有线9－16防区打开、关闭设置 (6)2.2电源的连接 (6)2.3有线探测器的连接 (6)2.4警号的连接 (6)2.5线的连接 (6)2.6监听头的连接 (7)2.7键盘的安装 (7)2.8仅用无线防区,不接有线防区的安装（只QY-238W/2316W有此功能） (7)第三章系统操作 (7)3.1系统操作 (7)3.2遥控器的日常操作（只QY-238W－08/QY-2316W有此功能） (8)3.3键盘面板及声光指示 (8)3.4布防 (10)3.5撤防：解除警戒状态 (10)3.6远程控制： (10)3.7接警控制： (11)3.8录音： (11)3.9消警 (11)3.10旁路防区查询： (11)第四章系统设置 (11)4.1系统出厂基本设置 (11)4.2复位 (12)4.3进入设置状态 (12)4.4退出设置状态 (12)4.5修改安装员密码 (12)4.6修改用户密码 (12)4.7无线探测器的学习（QY-238W/2316W有此功能） (13)4.8无线探测器的删除（QY-238W/2316W有此功能） (13)4.9防区类型及报警声输出设置 (13)4.10用户编号（中心编号）设置： (13)4.11布防延时时间设置 (14)4.12报警延时时间设置 (14)4.13设置报警 (14)4.14报告传输设置 (14)4.15远程控制打开/关闭 (15)4.16远程遥控振铃声次数设置 (15)4.17接警放录音方式的选择 (15)4.18线检测打开/关闭设置 (15)4.19主机中心通讯格式选择设置 (15)4.20可编程4+2代码需手动设置以适应不同的报警中心 (15)4.21主机自检报告时间间隔设置 (16)4.22警号响声时间设置 (16)4.23强制布防设置 (16)4.24布撤防警号响声设置 (16)4.25交流电断电报警设置 (16)4.26键盘防撤开关报警功能打开、关闭设置 (16)4.27键盘断线检测设置 (16)4.28中心精度设置 (16)4.29中心信号时间设置： (16)第五章疑难问题解答 (18)产品的质量保证 (19)安装资料 (19)前言欢迎您选择使用铁盒多功能系列报警控制主机来保护您的生命和财产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B aner伴尔多功能防盗报警主机AD800－A安装使用说明书深圳市安达智能科技有限公司目录前言 (3)第一章概述 (4)1.1概况 (4)1.2功能简介 (4)1.3基本配置 (4)1.4主要技术性能指标 (4)第二章安装接线说明 (5)2.1安装接线图 (5)2.2排线的安装 (6)2.3电源的连接 (6)2.4有线探测器的连接 (6)2.5警号的连接 (6)2.6电话线的连接 (6)2.7主机的安装 (7)2.8仅用无线防区,不接有线防区的安装 (7)第三章系统操作 (8)3.1系统操作 (8)3.2遥控器的日常操作 (8)3.3面板及声光指示 (9)3.4修改用户密码 (11)3.5录音、放音 (11)3.6无线探测器的学习 (11)3.7无线探测器的删除 (12)3.8布防 (12)3.9撤防 (13)3.10远程遥控 (13)3.11电话接警控制 (13)3.12消警 (14)3.13旁路防区查询 (14)3.14有线防区开路查询 (14)第四章系统设置 (14)4.1系统出厂基本设置 (14)4.2复位 (15)4.3进入设置状态 (15)4.4退出设置状态 (15)4.5修改安装员密码 (15)4.6防区类型及报警声输出设置 (15)4.7用户编号（中心编号）设置 (16)4.8延时布防时间设置 (16)4.9设置报警电话号码 (16)4.10报告传输设置 (17)4.11远程遥控设置 (17)4.12远程遥控振铃声次数设置 (17)4.13远程电话接警不用输入密码操作 (18)4.14接警时放音方式的选择 (18)4.15布撤防警号响声设置 (18)4.16电话线检测打开/关闭设置 (18)4.17有线防区屏蔽/打开设置 (18)4.18主机中心通讯格式选择设置: (18)4.19可编程4+2代码需手动设置以适应不同的报警中心: (18)第五章疑难问题解答 (20)红外探测器 (21)产品的质量保证 (23)安装资料 (24)前言B aner伴尔欢迎您选择使用八防区有线无线多功能报警主机来保护您的生命和财产。
建议您在使用本系统前，认真阅读本说明书，请按说明书中要求的程序步骤进行操作。
我们深信，本产品无论是在外形、功能，还是在操作和使用上，都充分体现其方便性及适应性。
使用本说明书，可以解答您的大部分疑问，同时，我们将提供完善的售后服务，并随时同您保持联系。
本说明书不能作为法律文件，对于用户、操作员或安装员对手册内容的误解、误操作和系统带病运转而导致任何损失和法律责任，我公司恕不承担。
本公司保留对本使用说明书的修改权，修改之前不再另行通知使用本产品的用户。
谢谢您的支持与合作!第一章概述1.1概况八防区有线无线多功能报警主机为8个有线防区、8个无线防区、另加三个紧急键和8个可供遥控器使用的防区（9－16防区）的多功能报警控制器。
采用先进的微处理技术作为控制核心，集成度高，可靠性好，具有多种灵活接口，产品用途广泛，使用方便。
1.2功能简介♦高速数字通讯方式，使用Ademco 4+2通讯协议，向报警中心报送信号。
♦可对系统进行各种编程设置，如警声方式、防区类型、电话号码等。
♦8个有线防区、8个无线防区，另加8个可供遥控器使用的防区（9－16防区）。
♦可设置4组报警电话号码（固定电话或手机号码）和1组报警中心电话号码。
警情触发时，循环拨号。
♦5种布防方式：离去布防、周界布防、单防区布防、延时布防、远程布防。
♦5种防区类型：即时防区、延时防区、24小时防区、周界防区、旁路防区。
♦有线防区可打开和屏蔽，安装便捷。
♦可远程遥控，带接警控制，内置监听头，远程监听现场警情和远程驱动警号。
♦内置语音模块，可录10～20秒语音，进行语音报警。
♦可用遥控器进行布防、撤防、紧急报警等操作。
♦可用主机键盘快捷键操作，简单方便。
♦四位用户密码，六位设置密码，用户均可自行修改，使系统的保密性大大增强。
♦LED指示，简单明确。
♦具有防雷击功能，电话线防剪功能可选。
♦可带后备电源，断电后可供电24小时可♦具有“看门狗”功能，防止死机。
1.3基本配置主机1台电源、警号插头2个8位排线2条（8色的是防区线，3色的是电源、警号输出及接地线）主机安装支架1个用户使用说明书1本1.4主要技术性能指标供电电源： DC12～18V 无线接收频率：315MHZ静态消耗电流： 25mA 环境温度： -10 ～ 55°C功率小于1W 警号输出： 400mA以上, 12V输出电压：DC12V 环境湿度： 40 ～ 70%重量： 0.8kg 尺寸： 160mm×115mm×40mm第二章安装接线说明2.1安装接线图，（后盖图)(接线端放大图)（侧面图）2.2排线的安装2.2.1主机配有二条8线排线，第一条排线（防区排线）8色：1红、2黑、3黄、4绿、5蓝、6棕、7灰、8白，分别代表1、2、3、4、5、6、7、8防区；第二条排线3色，2根红色为+12V直流，1根黄色为警号正极输出，5根黑色为GND（任一线可作为电源负极、警号负极、有线防区公共地线使用）。
2.2.2将第一条排线插在JP1（上排线口）上；将第二条排线插在JP2（下排线口）上。
2.2.3下列情况可不使用排线* 不接有线探测器；* 电源、警号使用插头（参见下文）。
2.3电源的连接2.3.1第一种接法：将DC12V稳压电源接到电源插头上（正极接端子中心），再将插头插入主机侧面的电源输入口。
2.3.2第二种接法：将DC12V稳压电源正极线与第二条排线红色线连接，负极线与第二条排线GND（任取一黑线）连接；2.4有线探测器的连接2.4.1有线探测器信号线的连接：将有线探测器的信号线一端接在第一条排线相应防区线上（1红、2 黑、3黄、4绿、5蓝、6棕、7灰、8白，分别代表1、2、3、4、5、6、7、8防区），另一端接在第二条排线（任取一黑线）GND上。
2.4.2有线探测器电源的连接：将有线探测器的正极与第二条排线红色线连接，负极与第二条排线GND（任取一黑线）连接。
2.4.3没有用到的防区将相应防区线直接与第二条排线GND（任取一黑线）连接。
2.5警号的连接2.5.1第一种接法：将警号接到警号插头上（正极接端子中心），再将插头插入主机侧面的警号输出端口。
2.5.2第二种接法：将警号正极线与第二条排线黄色线连接，负极线与第二条排线（任取一黑线）GND黑色线连接2.6电话线的连接将外线连到外线接口；将电话连到电话接口。
2.7主机的安装先将安装支架固定在墙上,后将报警主机后盖的悬挂定位孔（参见后盖图）挂到支架的挂钩上固定,上电完成安装。
2.8仅用无线防区,不接有线防区的安装先屏蔽有线防区(参见4.15)，重复以上操作，取消有排线安装部分的操作即可。
特别提示：在给主机供电前请仔细检查并确认接线正确。
注意防止电源线、警号线、探测器电源线正负极接反、短路或探测器电源线与信号线短接。
第三章系统操作3.1系统操作作为防盗报警系统的主要用途是监测是否有人非法进入您的单位或家宅，以及用做紧急求救。
当您下班或离家之前，应检查门窗是否关好，然后用遥控器布防，或使用主机键盘布防快捷键布防，系统便进入警戒状态。
若布防的防区被触发，将会发生下列情况：3.1.1如设置警号或蜂鸣器报警，警号和蜂鸣器就会发出尖叫声。
3.1.2如设置警情发送给中心，报警主机将会把报警系统信息通过电话线传送到报警中心。
3.1.3如设置有主人电话，会依次拨打主人预设的手机和电话，接通后可进行如下操作：1、出厂设置为：手机或电话机按键操作按“1”放音，放完两遍录音后，听到“嘟”的一声提示音，输入用户密码进入远程控制状态；按“2”挂断确认；按“3”直接进入远程控制状态。
2、可编程为（见4.13）：摘机后5秒自动放音或按“1”放音，放完两遍录音后，听到“嘟”的一声提示音，进入远程控制状态。
3、可编程为（见4.14）：摘机后5秒内放音，放完两遍录音后，听到“嘟”的一声提示音，输入用户密码进入远程控制状态。
远程控制：手机或电话机按键操作的控制状态，按“1”布防、按“2”撒防（撒防后停拨后面的电话）、按“3”进行远程监听，按“8”返回，按“4”警号响、按“5”停止，可结束监听到操作控制状态。
注：远程控制状态与摘机操作中的“1”、“2”、“3”含义不一样，请注意区分3.1.4处于报警状态的防区灯将一直亮，直到您归来。
当您下班或回家时，用遥控器撤防，或用键盘键输入您的密码撤防,系统警戒状态被解除，曾被触发的防区灯将一直闪亮，直到消除报警记忆为此。
曾被触发的防区灯将一直亮，直到消除报警记忆。
3.2遥控器的日常操作遥控器：-撤防：消除警戒-布防：离去布防-周界布防（在家布防）：周界防区处于警戒状态-紧急：遇到抢劫或急病求治等。
消警：连续快速地按两下遥控器上的键实现。
注：在中设置有周界防区时，周界布防才起作用，否则为不成功3.3面板及声光指示部件名称：①----功能指示灯②----防区指示灯③----紧急报警键④----数字键⑤----快捷键(F1-布防；F2-在家布防；F3-探头电压低查询/停顿；F4-确认键)说明：①.功能指示灯(电源、布防、通讯、探头电压、编程、无线信号)：用于主机工作状态的显示②防区指示灯(1、2、3、4、5、6、7、8)：用于显示该防区状态。
③紧急报警键（A、B、C）：24小时处于警戒状态，可自行定义为火警、匪警、紧急求救，报警无指示，无声，如设置有电话，报警时立即拨号，通讯灯亮。
④数字键（1、2、3、4、5、6、7、8、9、＊、0、＃）：用于密码操作及编程设置。
⑤快捷键（F1、F2、F3、F4）：快捷方便，一键式操作。
F1－离去布防；F2－周界布防（有周界防区时才能成功操作）；F3－探测器电池电压低查询及输入停顿；F4－确认按键。
⑥开关：（参见2.1中的侧面图）进行编程设置、系统复位、录音放音时必需把开关拨到OFF的位置，正常使3.4修改用户密码1.先用户密码（4位）＋08＋F4（确认键）设置指示灯亮；（出厂用户密码：1234）；2.输入新用户密码（4位）＋F4（确认键），蜂鸣器长鸣一声，设置指示灯灭，新的用户密码即生效。
3.5录音、放音1.把开关(参见2.1中的侧面图)拨到OFF位置；2.进入录放音状态：用户密码＋68＋F4（确认键），设置指示灯亮；3.录音：按着1键不放，可录10－20秒语音；4.放音：在录放音状态下，按着2键不放，可听录好的语音；5．如不满意可重复以上操作，直到满意为此；6.按 * # 退出录放音状态，或过30秒自动退出；6.把关拨(参见2.1中的侧面图)到ON位置。
3.6无线探测器的学习1.进入设置状态（见4.3）2.选择要学习到的防区：20＋防区号（2位）＋F4确认，防区号为01～08，表示1～8防区，相应的防区灯变亮；另外9～16防区，可作为学习遥控器使用，没有防区指示灯，不占用有效的防区资源，报警时主机蜂鸣器会响，设有电话可拨号报警；3. 对码：按动遥控器或触发探测器使其发射信号，主机接收到信号以后，主机上的无线信号指示灯亮，表示主机收到探测器的信号并且记忆到指定的防区上；注意：探测器停止发射信号，这个接收指示灯不会熄灭；4．按确认键F4，相应的防区指示灯熄灭，该探头学习完毕；5．如果需要继续学习新的遥控器或无线探测器重复步骤2-4；6．退出设置状态（见4.4）；7．探测器触发，主机就会按所学习到的防区识别探测器。
