【CN109874803A】一种能促进植物生长的荧光粉及其制备方法【专利】
一种应用于光催化的荧光粉及其制备方法[发明专利]
![一种应用于光催化的荧光粉及其制备方法[发明专利]](https://img.taocdn.com/s3/m/ff25373a76a20029bc642d89.png)
专利名称：一种应用于光催化的荧光粉及其制备方法专利类型：发明专利
发明人：李延彬,甄方正,康健,申冰磊,赵超,邱凡,罗泽申请号：CN202011532705.X
申请日：20201223
公开号：CN112500852A
公开日：
20210316
专利内容由知识产权出版社提供
摘要：一种应用于光催化的荧光粉及其制备方法，属于发光材料制备应用技术领域。
本发明提供了一种荧光粉，其化学式为BeNbO:x%Eu，其中1≤x≤11，通过溶液燃烧法制备了纯的荧光粉，制备的荧光粉在紫外线照射120min后对AR‑88染料的脱色率为88~89%。
本发明提供的制备方法工艺简单，产品性能稳定，适合工业化生产。
申请人：新沂市锡沂高新材料产业技术研究院有限公司
地址：221400 江苏省徐州市新沂市北沟街道黄山路10号C栋101-102室
国籍：CN
代理机构：苏州市方略专利代理事务所(普通合伙)
代理人：朱智杰
更多信息请下载全文后查看。
一种植物生长用Mn掺杂的深红色荧光粉、其制备方法及LED植物生长灯[
专利名称：一种植物生长用Mn掺杂的深红色荧光粉、其制备方法及LED植物生长灯
专利类型：发明专利
发明人：王波,陈子坤,李小双,曾庆光
申请号：CN201711126245.9
申请日：20171114
公开号：CN107987829A
公开日：
20180504
专利内容由知识产权出版社提供
摘要：本发明公开一种植物生长用Mn掺杂的深红色荧光粉，其化学通式为(LiM)(TiLn)O：xMn，其中M为碱土金属Na、K、Ru、Cs中的一种或多种元素；Ln为Si、Ge、Sn、Zr中的一种或多种元素，0＜x≤0.05，0＜y≤1，0＜z≤0.3。
本发明还提供一种植物生长用Mn掺杂的深红色荧光粉的制备方法。
本发明还提供一种LED植物生长灯。
该植物生长用Mn掺杂的深红色荧光粉弥补现有LED植物生长灯在深红和远红光谱范围内的缺失，起到缩短植物生长周期，促进植物健康快速生长的作用。
申请人：五邑大学
地址：529020 广东省江门市蓬江区东成村22号五邑大学
国籍：CN
代理机构：广州市红荔专利代理有限公司
代理人：吴伟文
更多信息请下载全文后查看。
能在太阳光下促进植物生长的新型荧光粉及其制备和应用
能在太阳光下促进植物生长的新型荧光粉及其制备和应用近年来，由于全球气候变暖和环境污染，地球上大量植物正在凋落和枯萎。
而植物正是地球上生物链和群落发展的基础，是构成地球生态的重要支柱，因此保护植物的生长至关重要。
在研究中，科学家们发现了一种新型的荧光粉，它能够在太阳光下促进植物的生长。
为此，本文将介绍这种新型荧光粉的制备和应用。
荧光粉是一种可以吸收和发出可见光的物质。
它由若干层组成，每层由固体材料和吸收和发射宽波段可见光组成。
在太阳光下，荧光粉将太阳光转化为植物所需的长波段可见光，从而促进植物的生长。
首先，为了制备能够在太阳光下促进植物生长的荧光粉，科学家们需要精心挑选适当的材料。
比如石英粉是一种高纯度的质子晶体粉，可以用来制备红色荧光粉，而磁性铁氧体星型粉可以用来制备蓝色荧光粉。
此外，科学家们还可以使用不同的化学处理方式，例如电镀、热处理等，将所有材料连接在一起，形成新型的荧光粉。
其次，科学家们还需要考虑如何利用这种新型荧光粉来促进植物生长。
在此，主要有两种方式：一是将荧光粉直接添加到植物的根部，即使用荧光粉做植物根系营养素；二是将荧光粉制成植物灌溉用的液体，直接灌入植物根部，使荧光粉和植物的根系直接接触，从而促进植物的生长和发育。
最后，还有一种方式是将荧光粉粉末涂在植物叶片上，以模拟太阳光，同时促进植物的生长和发育。
在实际应用中，植物可以通过了解到太阳光的具体分布，提前确定涂抹在叶片上的荧光粉粉末的数量，以便在太阳光常数不变下，更有效地提升植物生长速度和生长强度。
综上所述，以新型荧光粉为基础，科学家们可以通过上述三种方法（即根部营养素、灌溉液体和叶片涂料）来促进植物的生长发育。
值得一提的是，这种新型荧光粉不仅安全无毒，而且无论太阳光的强弱，都能够满足植物的光合需求，更有助于植物的健康成长。
因此，这种新型荧光粉的发明，给我们提供了一种简单有效的方法来保护和改善地球环境，促进植物的健康生长。
未来，科学家们还可以将这种新型荧光粉应用于动物和农作物等其他领域，从而构建一个更加美好和健康的环境。
能促进植物生长荧光粉及其制备和用其制作的转光膜[发明专利]
![能促进植物生长荧光粉及其制备和用其制作的转光膜[发明专利]](https://img.taocdn.com/s3/m/605b97c8b4daa58da1114a65.png)
专利名称：能促进植物生长荧光粉及其制备和用其制作的转光膜
专利类型：发明专利
发明人：王育华,濑户孝俊,李俊毅
申请号：CN202010057093.7
申请日：20200119
公开号：CN111205868A
公开日：
20200529
专利内容由知识产权出版社提供
摘要：本发明公开了一种能促进植物生长荧光粉及其制备和用其制作的转光膜，该荧光粉由SrMgAlO:Cr粉末与商用黄光荧光粉YAlO:yCe混合而成。
将各原料混合，加入助熔剂，形成混合物，充分研磨，氮气气氛下高温煅烧，随炉冷却至室温，研磨，得SrMgAlO:0.05Cr粉末；该粉末与商用黄光荧光粉混合并研磨均匀，制得能促进植物生长的荧光粉。
混匀环氧树脂AB胶中的两种组分，能促进植物生长荧光粉，搅拌均匀，涂抹于玻璃模具上，恒温干燥，制得能促进植物生长的转光膜。
该转光膜能够有效地将太阳光转化为可被植物高效吸收的红光，有利于增强植物光合作用，促进植物生长。
申请人：兰州大学
地址：730000 甘肃省兰州市城关区天水南路222号
国籍：CN
代理机构：兰州智和专利代理事务所(普通合伙)
代理人：周立新
更多信息请下载全文后查看。

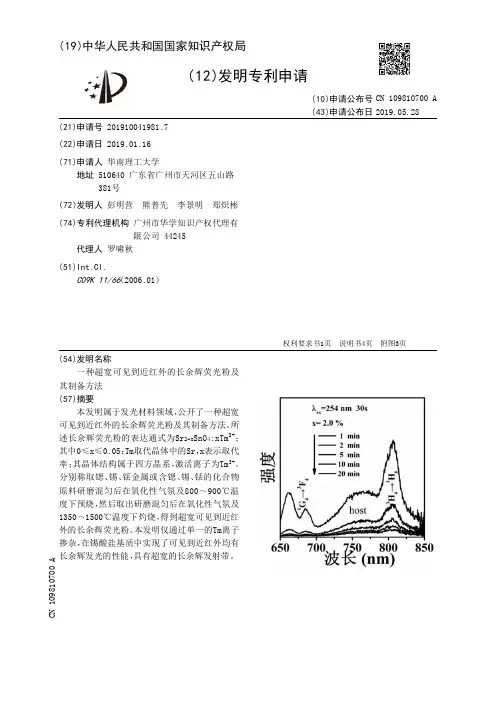

【CN109810700A】一种超宽可见到近红外的长余辉荧光粉及其制备方法【专利】
(51)Int .Cl . C09K 11/66(2006 .01)
(10)申请公布号 CN 109810700 A (43)申请公布日 2019.05.28
( 54 )发明 名称 一种超宽可见到近红外的长余辉荧光粉及
其制备方法 ( 57 )摘要
本发明属于发光材料领域，公开了一种超宽 可见到近红外的长余辉荧光粉及其制备方法。所 述长余辉荧光粉的 表达通式为Sr2-xSnO4:xTm3+ ； 其中0≤x≤0 .05；Tm取代晶体中的Sr，x表示取代 率 ；其晶 体结构属于四方晶 系 ，激活离子为Tm3+。 分别称取锶、锡、铥金属或含锶、锡、铥的化合物 原料研磨混匀后在氧化性气氛及800～900℃温 度下预烧，然后取出研磨混匀后在氧化性气氛及 1350～1500℃温度下灼烧，得到超宽可见到近红 外的长余辉荧光粉。本发明仅通过单一的Tm离子 掺杂，在锡酸盐基质中实现了可见到近红外均有 长余辉发光的性能 ，具有超宽的长余辉发射带。
7 .根据权利要求2所述的一种超宽可见到近红外的长余辉荧光粉的制备方法，其特征 在于：步骤(2)中所述预烧的时间为2～10h。
8 .根据权利要求2所述的一种超宽可见到近红外的长余辉荧光粉的制备方法，其特征 在于：步骤(3)中所述灼烧的时间为1～15h。
9 .根据权利要求2所述的一种超宽可见到近红外的长余辉荧光粉的制备方法，其特征 在于：步骤(1)中x＝0 .02；步骤(2)中预烧温度为800℃，预烧时间为4h；步骤(3)中灼烧温度 为1400℃，灼烧时间为4h。
(3)将步骤(2)预烧后的样品取出，研磨混匀后在氧化性气氛及1350～1500℃温度下灼 烧，得到铥掺杂锡酸盐的超宽可见到近红外的长余辉荧光粉。
3 .根据权利要求2所述的一种超宽可见到近红外的长余辉荧光粉的制备方法，其特征 在于：所述含锶的化合物原料为碳酸锶、氧化锶、硝酸锶中的任意一种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910298409.9
(22)申请日 2019.04.15
(71)申请人 兰州大学
地址 730000 甘肃省兰州市城关区天水南
路222号
(72)发明人 王育华 濑户孝俊 王琳
(74)专利代理机构 兰州智和专利代理事务所
(普通合伙) 62201
代理人 周立新
(51)Int.Cl.
A01N 59/06(2006.01)
A01N 59/16(2006.01)
A01G 7/06(2006.01)
A01P 21/00(2006.01)
(54)发明名称
一种能促进植物生长的荧光粉及其制备方
法
(57)摘要
本发明公开了一种能促进植物生长的荧光
粉及其制备方法，该荧光粉由具有石榴石结构的
Ce掺杂氧化物粉末和Al 2O 3：Cr 3+粉末混合而成。
称取第一铝化合物和铬化合物，将第一铝化合物
和铬化合物混合研磨至微米级，得第一粉末；高
温煅烧第一粉末，冷却研磨，得Al 2O 3:Cr 3+粉末；
分别称取第二铝化合物、钇化合物和铈化合物，
混合，研磨；还原气氛下高温煅烧，冷却，研磨，得
YAG:Ce 3+粉末；按质量比1︰1～20，混合YAG:Ce 3+
粉末和Al 2O 3:Cr 3+粉末，研磨，制得能促进植物生
长的荧光粉。
该荧光粉能发出有利于植物生长的
红光，可提高光能利用率、促进植物生长，
且成本低、效率高、
不消耗电能。
权利要求书1页 说明书6页 附图6页CN 109874803 A 2019.06.14
C N 109874803
A
权 利 要 求 书1/1页CN 109874803 A
1.一种能促进植物生长的荧光粉，其特征在于，该荧光粉由具有石榴石结构的Ce掺杂氧化物粉末和Al2O3：Cr3+粉末按质量比1︰1～20混合而成。
2.如权利要求1所述的能促进植物生长的荧光粉，其特征在于，所述的具有石榴石结构的Ce掺杂氧化物荧光粉为YAG:Ce3+。
3.一种权利要求1所述能促进植物生长的荧光粉的制备方法，其特征在于，具体按以下步骤进行：
1）按Al(2-x)O3:xCr3+化学表达式中各化学组成的化学计量比分别称取第一铝化合物和铬化合物，将第一铝化合物和铬化合物混合研磨至微米级，得第一粉末；
2）将第一粉末置于温度为1300～1500℃的环境中在氮气气氛下高温煅烧4～8小时，随炉冷却至室温，研磨得Al2O3:Cr3+粉末；
3）按Y(3-y）Al5O12:yCe3+化学表达式中各化学组成的化学计量比，分别称取第二铝化合物、钇化合物和铈化合物，混合，研磨至微米级粉末；置于温度为1350～1600℃的环境中在还原气氛下高温煅烧4～8小时；随炉冷却至室温，研磨后，得YAG:Ce3+粉末；
4）按质量比1︰1～20，称取YAG:Ce3+粉末和Al2O3:Cr3+粉末，混合研磨，混匀，制得能促进植物生长的荧光粉。
4.根据权利要求1所述的能促进植物生长的荧光粉的制备方法，其特征在于，所述步骤3）中，按第二铝化合物、钇化合物和铈化合物三者总质量的3～5%称取H3BO3，混合第二铝化合物、钇化合物、铈化合物和H3BO3，研磨，得第二粉末，煅烧第二粉末。
5.根据权利要求1或2所述的能促进植物生长的荧光粉的制备方法，其特征在于，所述第二铝化合物采用氧化铝、含铝的氢氧化物、含铝的硝酸盐、含铝的硫酸盐或含铝的磷酸盐；
钇化合物采用氧化钇、含钇的氢氧化物、含钇的硝酸盐、含钇的碳酸盐、含钇的硫酸盐或含钇的磷酸盐；
铈化合物采用氧化铈、含铈的氢氧化物、含铈的硝酸盐、含铈的的碳酸盐、含铈的硫酸盐或含铈的磷酸盐。
6.根据权利要求1所述的能促进植物生长的荧光粉的制备方法，其特征在于，所述步骤3）中，还原气氛按体积百分比由5%的氢气和95%的氮气组成。
7.根据权利要求1所述的能促进植物生长的荧光粉的制备方法，其特征在于，所述步骤1）中，第一铝化合物采用氧化铝、含铝的氢氧化物、含铝的硝酸盐、含铝的硫酸盐或含铝的磷酸盐；
铬化合物采用氧化铬、含铬的氢氧化物、含铬的硝酸盐、含铬的碳酸盐、含铬的硫酸盐或含铬的磷酸盐。
2。
