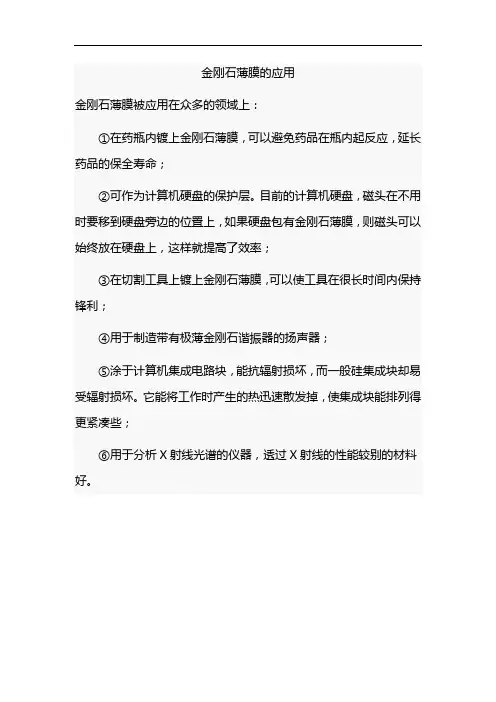

金刚石薄膜的应用
金刚石薄膜的应用
金刚石薄膜的应用
金刚石薄膜被应用在众多的领域上：
①在药瓶内镀上金刚石薄膜，可以避免药品在瓶内起反应，延长药品的保全寿命；
②可作为计算机硬盘的保护层。
目前的计算机硬盘，磁头在不用时要移到硬盘旁边的位置上，如果硬盘包有金刚石薄膜，则磁头可以始终放在硬盘上，这样就提高了效率；
③在切割工具上镀上金刚石薄膜，可以使工具在很长时间内保持锋利；
④用于制造带有极薄金刚石谐振器的扬声器；
⑤涂于计算机集成电路块，能抗辐射损坏，而一般硅集成块却易受辐射损坏。
它能将工作时产生的热迅速散发掉，使集成块能排列得更紧凑些；
⑥用于分析X射线光谱的仪器，透过X射线的性能较别的材料好。
金刚石薄膜的特性及应用
7.声传播速度快, 是优良的传声材料。日 本的索尼公司已成批出售用金刚石薄膜 制造的频率达40000Hz的高保真度扬声 器。
8. 化学性能稳定, 耐腐蚀性能好。利用 该特性, 可制做核反应堆的内壁和航天器 的涂层, 还可以用作太阳能电池的减反射 膜和耐腐蚀涂层。
9.有良好的生物学性能。成都科技大学 在钦合金基体上镀金刚石薄膜制做人工 心脏瓣膜, 经测定: (1)抗凝血能力优于钦合金基体； (2)表面张力为5.4×10-2N/m, 与低温各 向同性碳接近; (3)溶血率为 3.7%, 符合标堆要求（标准 <5%)。
五、目前需要解决的问题
１.提高膜的质量和成核密度 由于制膜条件控制不当, 膜的结构成分往 往会包括金刚石相, 石墨相和碳的聚合物相, 此外还有空洞, 人们把这种膜称之为类金刚 石膜（DLC膜）。DLC膜虽然类似金刚石 膜,但毕竟比金刚石膜差, 在DLC膜中, C的 四重配位 SP３和三重配位SP2的比例对膜 的结构和性质的影响很大。一般来说, 四重 配位越多, 膜的性质越接近于金刚石。
目录
• 一、引言 • 二、金刚石薄膜的性能及其应 用 • 三、金刚石薄膜的合成方法 • 四、金刚石薄膜的分析和表征 • 五、目前需要解决的问题
三、金刚石薄膜的合成方法
1.低压化学气相沉积法（CVD法） ２.物理气相沉积法（PVD法） ３.化学气相翰运法（ＣＶＴ法）
1.低压化学气相沉积法（CVD法）
该法生长金刚石薄膜所用的原料除氢气外, 碳源多用CH4及其它碳氢化合物, 如C2H2、 C2H6、C2H8等, 用甲醇、乙醇和三甲胺等有 机化合物为原料也能生长出金刚石型薄膜 ①热丝CVD法 ②等离子体增强化学气相沉积法（PCVD )
热丝CVD法
基本原理是含碳气相组分在高温下分解 离化后沉积在基体上形成金刚石膜。 热丝CVD装置如图所示, 主要由真空反 应室, 抽真空系统, 进气控制系统和 基板加热系统组成。真空反应室是 由石英管制做的, 反应室内有热灯丝, 样品支架和测温热电偶等, 样品支架 可以转动, 抽真空系统由机械泵和 真空计组成。碳源气体和氢气按一定比 例混合后进人反应室, 其流量用质量 流量计控制, 碳源气体浓度一般<= 5%(体积比)。 。
金刚石薄膜在电子设备中的应用
金刚石薄膜在电子设备中的应用随着电子科技的不断发展，电子设备一代比一代智能化，体积也越来越小，功能也越来越强大。
而金刚石薄膜的出现，则为电子设备的创新应用带来了无限的可能性。
金刚石薄膜具有硬度极高、耐磨损、耐腐蚀、导热性能好等优点，被广泛地应用在各种电子设备中。
1. 金刚石薄膜在显示和光电子学中的应用金刚石薄膜在显示和光电子学中的应用十分广泛，可以用于制作LED，FLD以及其他光学元件。
金刚石薄膜的导热特性和光学性质可以极大地提高电子元件的性能，从而使设备具有更高的可靠性和长寿命。
例如，在LED制造中，金刚石薄膜可以提高LED 灯的亮度、发光效率和寿命；在FLD制造中，金刚石薄膜还可以增强其稳定性和耐久性。
2. 金刚石薄膜在散热中的应用金刚石薄膜具有极高的导热性能，因此在高性能的电子设备中可以被用作散热材料。
利用金刚石薄膜的导热特性，可以将设备内的热量有效地散发出去，确保设备运转时的稳定性和可靠性。
同时，金刚石薄膜还可以抑制高温下电子设备的退化和损伤。
3. 金刚石薄膜在传感器中的应用传感器在现代电子设备中发挥着越来越重要的作用，而金刚石薄膜的硬度和抗腐蚀性能可以使得传感器具有更长的使用寿命和更好的性能表现。
同时，金刚石薄膜在传感器的制造中还可以起到光学和电学的作用，从而增强传感器的精度和灵敏度。
4. 金刚石薄膜在MEMS领域中的应用MEMS技术（微电子机械系统）可以将微型机械系统与电子技术相结合，产生大量的微小元件。
金刚石薄膜作为MEMS器件中的材料之一，可以提高其机械强度和耐磨损性能，使得器件更加稳定和可靠。
例如，金刚石薄膜可以用于惯性传感器制造中，提高其灵敏度和响应速度，同时在机械强度和耐磨损性方面也可以起到很好的作用。
总之，金刚石薄膜在电子设备制造中具有广泛的应用前景和很好的经济性以及環保性。
尽管目前金刚石薄膜的制造仍然存在成本高、技术瓶颈等问题，但随着技术不断的发展和完善，相信金刚石薄膜在未来一定能够得到更加广泛的应用，为电子设备的进一步发展和创新提供支持和保障。
金刚石薄膜技术及其应用
金刚石薄膜技术及其应用金刚石是一种硬度极高的天然矿物，于20世纪60年代起被学界广泛研究。
随着材料科学技术的不断进步，金刚石薄膜技术也逐渐成为研究的热点之一。
本文将从金刚石薄膜技术的原理、制备方法及其应用的方面进行阐述。
一、金刚石薄膜技术原理金刚石薄膜技术主要利用化学气相沉积（CVD）的方式在基材表面生长金刚石薄膜。
这种方法通常需要高温（在800℃以上）和高气压的气氛下进行，需要一些特殊的条件。
CVD是一种利用热分解气体在表面形成固体物质的工艺。
在CVD法生长金刚石薄膜的过程中，应先将气流中的气体分离出不含杂质、单质态的纯氢气，在高温下将氢气还原出单质氢原子，在这些氢原子的作用下，金刚石的碳原子就会在基材表面上生长。
二、金刚石薄膜技术制备方法金刚石薄膜的制备方法主要分为两大类：基于低压CVD技术和基于高压CVD技术。
基于低压CVD技术中，使用的气体通常是甲烷和氢气的混合物，在真空条件下进行反应。
将这些气体通过高温反应炉，使得甲烷分解成纯碳离子。
碳离子被氢气还原后，随后沉积在准备好的表面上，形成一层金刚石薄膜。
而基于高压CVD技术，则是在准备好的基板中，使用气压较高的气体进行反应。
这种方法通常能够得到更厚的金刚石薄膜。
三、金刚石薄膜技术的应用金刚石薄膜技术的应用场景非常广泛，以下将介绍一些典型的应用场景和案例：1. 电子技术领域金刚石薄膜是一个重要的电学材料，在电子技术领域有着广泛的应用价值。
例如，金刚石薄膜是一种优秀的绝缘材料，可以用于制造高性能半导体元件、纳米晶体管和高功率器件。
2. 机械工业领域由于金刚石薄膜极其硬度极高和耐磨性能强，在机械工业领域也有着广泛的应用价值。
例如，在高速切削和精细加工方面，金刚石薄膜的应用能够明显提高加工效率和加工精度。
另外，金刚石薄膜也可以用于制造高强度、高硬度的刀具和轴承零部件。
3. 生命科学领域除此之外，金刚石薄膜技术在生命科学领域也有另外一些应用场景。
例如，金刚石薄膜可以被用作人工眼视网膜和人工髋关节等器官的材料。

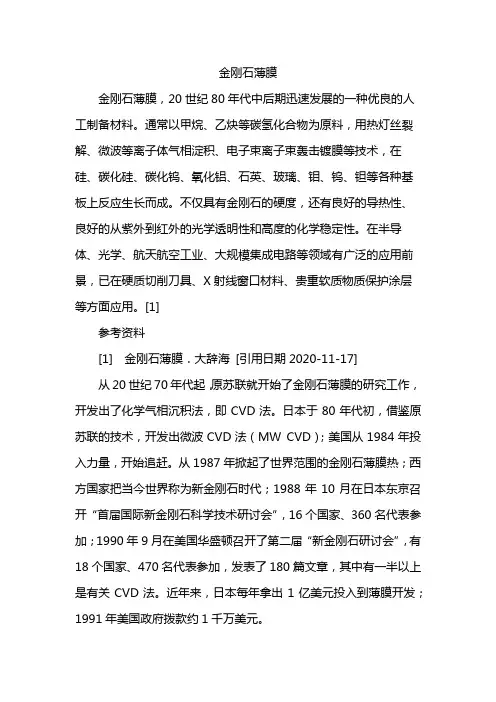

金刚石薄膜
金刚石薄膜金刚石薄膜，20世纪80年代中后期迅速发展的一种优良的人工制备材料。
通常以甲烷、乙炔等碳氢化合物为原料，用热灯丝裂解、微波等离子体气相淀积、电子束离子束轰击镀膜等技术，在硅、碳化硅、碳化钨、氧化铝、石英、玻璃、钼、钨、钽等各种基板上反应生长而成。
不仅具有金刚石的硬度，还有良好的导热性、良好的从紫外到红外的光学透明性和高度的化学稳定性。
在半导体、光学、航天航空工业、大规模集成电路等领域有广泛的应用前景，已在硬质切削刀具、X射线窗口材料、贵重软质物质保护涂层等方面应用。
[1]参考资料[1] 金刚石薄膜．大辞海[引用日期2020-11-17]从20世纪70年代起，原苏联就开始了金刚石薄膜的研究工作，开发出了化学气相沉积法，即CVD法。
日本于80年代初，借鉴原苏联的技术，开发出微波CVD法（MW CVD）；美国从1984年投入力量，开始追赶。
从1987年掀起了世界范围的金刚石薄膜热；西方国家把当今世界称为新金刚石时代；1988年10月在日本东京召开“首届国际新金刚石科学技术研讨会”，16个国家、360名代表参加；1990年9月在美国华盛顿召开了第二届“新金刚石研讨会”，有18个国家、470名代表参加，发表了180篇文章，其中有一半以上是有关CVD法。
近年来，日本每年拿出1亿美元投入到薄膜开发；1991年美国政府拨款约1千万美元。
不久将来以金刚石薄膜为基础的新一代电子产品，会大量出现。
有下面几例可说明当今金刚石薄膜的生产技术水平：①1991年美国应用脉冲激光方法，在铜衬底上成功地合成出金刚石单晶；②日本于1991年取得金刚石薄膜沉积速度达1000μm/h的水平；③1991年，乌克兰超硬材料研究所研制出直径达半米的薄膜，并向一米直径进军；④金刚石薄膜的沉积温度，已降至350℃。
我国“七五”规划863工程金刚石薄膜开发项目执行以来，已有30多个大学及院所，以及公司从事开发研究，取得可喜的进展，大多数国外采用的方法国内均有并已达到了实际应用水平。
金刚石薄膜的性质、制备及应用
金刚石薄膜的性质、制备及应用金刚石薄膜因其独特的物理、化学性质而备受。
作为一种具有高硬度、高熔点、优良光学和电学性能的材料，金刚石薄膜在许多领域具有广泛的应用前景。
本文将详细探讨金刚石薄膜的性质、制备方法以及在各个领域中的应用，旨在为相关领域的研究提供参考和借鉴。
金刚石薄膜具有许多优异的物理和化学性质。
金刚石是已知的世界上最硬的物质，其硬度远高于其他天然矿物。
金刚石的熔点高达3550℃，远高于其他碳材料。
金刚石还具有优良的光学和电学性能。
其透明度较高，可用于制造高效光电设备。
同时，金刚石具有优异的热导率和电绝缘性能，使其在高温和强电场环境下具有广泛的应用潜力。
制备金刚石薄膜的方法主要有物理法、化学法和电子束物理法等。
物理法包括热解吸和化学气相沉积等，可制备高纯度、高质量的金刚石薄膜。
化学法主要包括有机化学气相沉积和溶液法等，具有沉积速率快、设备简单等优点。
电子束物理法是一种较为新兴的方法，具有较高的沉积速率和良好的薄膜质量。
各种方法的优劣和适用范围因具体应用场景而异，需根据实际需求进行选择。
光电领域：金刚石薄膜具有优良的光学性能，可用于制造高效光电设备。
例如，利用金刚石薄膜制造的太阳能电池可将更多的光能转化为电能。
金刚石薄膜还可用于制造高品质的激光器、光电探测器和光学窗口等。
高温领域：金刚石的熔点高达3550℃，使其在高温环境下具有广泛的应用潜力。
例如，金刚石薄膜可应用于高温炉的制造，提高炉具的耐高温性能和加热效率。
金刚石薄膜还可用于制造高温传感器和热电偶等。
高压力领域：金刚石具有很高的硬度，使其在高压环境下保持稳定。
因此，金刚石薄膜可应用于高压设备的制造，如高压泵、超高压测试仪器等。
金刚石薄膜还可用于制造高精度的光学镜头和机械零件等。
本文对金刚石薄膜的性质、制备及应用进行了详细的探讨。
作为一种具有高硬度、高熔点、优良光学和电学性能的材料，金刚石薄膜在光电、高温、高压力等领域具有广泛的应用前景。
新材料概论——金刚石薄膜
新材料概论——金刚石薄膜金刚石是一种最坚硬的自然物质，由碳元素组成。
它的硬度远远超过其他任何材料，因此被广泛用于切割工具、磨料和研磨材料等领域。
然而，金刚石的应用受到其自然形态的限制，即大部分金刚石都以颗粒形式存在，而不是块体材料。
为了克服这个限制，科学家们研究出了一种新的材料，金刚石薄膜。
金刚石薄膜是一种由金刚石颗粒组成的薄层材料。
它可以通过化学气相沉积、物理气相沉积等方法制备而成。
金刚石薄膜具有许多优良的性质，包括极高的硬度、优异的热导性、良好的化学稳定性和优秀的光学特性等。
这些性质使金刚石薄膜在许多领域具有广泛的应用前景。
首先，金刚石薄膜的极高硬度使其成为理想的切割和磨削材料。
由于金刚石薄膜硬度大约是钢材的100倍，它可以用于制造高性能的切割刀具和磨料，用于加工硬质材料如玻璃、陶瓷和金属等。
金刚石薄膜的硬度也使其成为一种理想的涂层材料，可以提供耐磨、耐腐蚀和耐高温的性能。
其次，金刚石薄膜具有优异的热导性。
由于金刚石薄膜的热导率非常高，它可以用于制造高效的散热器和热管理器件。
这对于电子设备和光学器件等高功率和高温度应用非常重要，可以显著提高设备的稳定性和寿命。
此外，金刚石薄膜还具有良好的化学稳定性。
它在大多数化学溶剂和酸碱环境下都能保持稳定，不易发生腐蚀。
这使得金刚石薄膜在生物医学、环境监测和化学工程等领域具有广泛的应用潜力。
例如，金刚石薄膜可以用于制备生物传感器和电化学传感器，用于检测生物分子和环境污染物。
最后，金刚石薄膜还具有优秀的光学特性。
它具有高透明度和低吸收率，可以在广泛的光学波段内传输光线。
这使得金刚石薄膜在光学器件、光学涂层和光学传感器等领域具有广泛的应用。
例如，金刚石薄膜可以用于制造高性能的光学窗口、激光镜片和光学纤维等。
综上所述，金刚石薄膜是一种具有极高硬度、优异热导性、良好化学稳定性和光学特性的新材料。
它可以应用于切割工具、磨料、涂层、散热器、生物医学、环境监测、光学器件等众多领域。
金刚石薄膜研究及在制造业中的应用
金刚石薄膜研究及在制造业中的应用金刚石薄膜是一种高科技材料，具有优异的机械、光学、电子性能，被广泛应用于各个领域。
随着科技的不断进步，金刚石薄膜研究也不断深入，其在制造业中的应用也更加广泛。
一、金刚石薄膜的制备技术金刚石薄膜的制备技术主要包括化学气相沉积（CVD）和物理气相沉积（PVD）两种方法。
CVD法是指将金刚石前体气体在热力学平衡条件下分解，沉积在衬底上形成金刚石薄膜。
该方法具有制备工艺简单、成本低等优点，但对设备和前体气体纯度要求较高，且易产生晶面取向不均匀等问题。
PVD法主要是利用离子束或者真空电镀等方法将金刚石材料沉积在衬底上。
该方法具有沉积速率快、晶面取向良好等优点，但缺点是设备复杂、制备周期长等。
二、金刚石薄膜在制造业中的应用1. 硬质合金刀具金刚石薄膜不仅硬度高，而且有优异的耐磨性能，使得其在制造业中的应用非常广泛，最为常见的应用就是硬质合金刀具。
生产硬质合金刀具的工艺主要包括两部分，即刀具材料的制备和刀具的制造加工。
其中，金刚石薄膜主要用于刀片的磨削和切削加工。
通过金刚石薄膜的应用，能够大幅提升硬质合金刀具的切削效率和耐磨性能。
2. IC制造IC制造是目前普遍应用金刚石薄膜的领域之一。
在IC生产过程中，金刚石薄膜可用作金属线路的保护层和刻蚀标记层，能够大幅提升IC制造的效率和稳定性。
为了提高IC器件的可靠性和生产效率，人们通过金刚石薄膜的应用，使IC器件的寿命更长，效率更高，品质更稳定。
3. 机械密封件机械密封件是金刚石薄膜在制造业中的另一个应用领域。
在高压、高温和强腐蚀环境下，金刚石薄膜的耐磨性、耐腐蚀性和高压强度能力非常优异，使得其广泛应用于机械密封件的制造过程中。
通过金刚石薄膜的应用，能够大幅提高机械密封件在高强度、高温度和腐蚀环境下的使用寿命和性能稳定性。
三、金刚石薄膜在未来的发展与应用随着人们对金刚石薄膜的研究不断深入，其未来的应用领域也会越来越广泛。
目前，有关金刚石薄膜材料的研究主要集中在以下几个方面：1. 提高金刚石薄膜的厚度和质量目前，金刚石薄膜的厚度仍然比较薄，只有几纳米，受到厚度限制的应用场景也较为有限。
金刚石薄膜
图1 碳的相图
各种动力学因素：
反应过程中输入的热能或射频功率等的等离子体能量、反 应气体的激活状态、反应气体的最佳比例、沉积过程中成 核长大的模式等对生成金刚石起着决定性的作用。
选用与金刚石有相同或相近晶型和点阵常数的材料作基片， 降低金刚石的成核势垒。却提高了石墨的成核势垒。
石墨在基片上成核的可能性仍然存在，并且一旦成核，就 会在其核上高速生长，还可能生成许多非晶态碳，因此， 需要有一种能高速除去石墨和非晶态碳的腐蚀剂，相比之 下，原子氢是最理想的腐蚀剂，它能同时腐蚀金刚石和石 墨，但它对石墨的腐蚀速率比腐蚀金刚石的速率高30~40 倍，这样就能有效地抑制石墨相的生长。
0.1m / h ）
厚为 50nm 的金刚石连续薄膜
金刚石薄膜的结构
金刚石虽是一种原子构成，但是它的晶格是 一个复式格子，由2个面心立方的布喇菲原 胞沿其空间对角线位移1/4的长度套购而成， 金刚石结构的结晶学原胞如图所示，在1个 面心立方原胞内有4个原子，这4个原子分别 位于4个空间对角线的1/4处。
日本国立无机材料研究所Yoichiro Sato提出“键的选择” 和“键的控制”的概念，借助异质元素如H、F或其他卤素元 素与碳键合，从而达到控制键或晶体结构的目的；
Shin Sato研究了自由基、离子－分子反应在形成金刚石机理 中的作用，提出了可能的反应机理；
我国的苟清泉、冉均国、郑昌琼提出甲基聚合形成金刚石和石 墨转化形成金刚石的机理；
300k时的性能非晶态碳金刚石密度15183515努氏硬度125016501030001506000010010氢的百分含量13380110电阻率10131016光学能隙ev0818548透射带宽0520225346182565折射率1822240标定的折射率12122068碳组成68sp100sp30sp类金刚石薄膜的应用应用领域举例机械dlc涂层刀具电子mis结构光敏元件声学扬声器振动膜电子计算机磁介质保护膜电绝缘膜光刻电路板用掩模光学保护层和抗反射层太是能光热转换层光学一次写入记录介质发光材料医学矫形针涂层人工心脏瓣膜且沉积温度低面积大吸附性好表面平滑工艺成熟所以它比多晶金刚石膜应用早而且更适合于工业应用如摩擦磨损高频扬声器振动膜光学窗口保护膜等
类金刚石薄膜制备及应用综述
类金刚石薄膜制备及应用综述类金刚石薄膜是一种具有高硬度、高热导率、化学稳定性良好等优良性能的材料，在多个领域有着广泛的应用。
在本综述中，我将就类金刚石薄膜的制备方法、特性及应用进行详细的介绍，以期为相关领域的研究人员提供指导和借鉴。
一、类金刚石薄膜的制备方法1. 化学气相沉积法化学气相沉积法是一种常用的制备类金刚石薄膜的方法，其核心原理是利用化学反应在基板表面上沉积出单质碳或烷烃单体，再通过合适的条件使其聚合形成类金刚石薄膜。
其优点是工艺成熟、生产效率高，所需设备成本较高，对操作者的技术要求也较高。
2. 微波等离子体化学气相沉积法微波等离子体化学气相沉积法则是在化学气相沉积法的基础上引入了等离子体，利用微波等离子体来活化反应气体，提高沉积速率和质量，从而得到较高质量的类金刚石薄膜。
3. 溅射法溅射法是利用高能粒子轰击类金刚石靶材，使其表面的碳原子脱离靶材并在基底表面重新结晶形成薄膜。
该方法制备的类金刚石薄膜质量较好，但成本较高。
二、类金刚石薄膜的特性1. 高硬度类金刚石薄膜具有与天然金刚石相近的硬度，达到10GPa以上。
这使得类金刚石薄膜在一些需要高耐磨性能的领域有着广泛的应用，如刀具表面涂层等。
2. 高热导率类金刚石薄膜具有非常高的热导率，可达到约2000W/mK，因此被广泛用于热管理领域，如散热片、导热膏等。
3. 化学稳定性良好类金刚石薄膜在化学腐蚀等方面具有较好的稳定性，这使其在一些特殊的化学环境下得到应用。
4. 其它特性除了上述特性之外，类金刚石薄膜还具有较好的光学性能、生物相容性等特性，这为其在生物医疗、光学涂层等领域的应用提供了可能。
三、类金刚石薄膜的应用1. 刀具涂层由于其高硬度与耐磨性能，类金刚石薄膜被广泛应用于刀具涂层，能够大大提高刀具的使用寿命与切削性能。
2. 热管理材料类金刚石薄膜的高热导率使其成为理想的热管理材料，广泛应用于散热片、导热膏等领域。
3. 光学涂层类金刚石薄膜的优良光学性能使其在激光光学、液晶面板等领域有着广泛的应用。
金刚石薄膜
金刚石薄膜在电子学应用领域一、金刚石的简介：CVD 金刚石是采用CVD 方法制备出来的一种多晶材料, 它可以呈膜状附着于基片表面, 也可以自支撑成膜。
金刚石具有许多独特的优良性质。
它是现在已知最硬的材料( 104 kg/ mm2 ) , 同时也有最高的强度、弹性模量和最大的热导率( 20 W/ cm*K) 。
在电学上, 它是很好的绝缘材料( 电阻率1011~1016 Ωcm) , 具有很宽的禁带( 5.45 eV) , 载流子的迁移率高( 电子: 1800 cm2/ Vs, 空穴: 1600 cm2/ Vs) ,电子和空穴的饱和速度都很高, 介电强度很高( 107V/ cm) 。
光学上, 它有很高的折射率和透光性, 对红外光和可见光几乎完全透明, 而且可应用于短波长光、紫外线的探测器中。
热学上, 金刚石优异的热学性能突出表现在其热导率是所有物质中最高的: 在室温时高达20 W/（cm* K）, 是铜热导率( 31 8 W/ cm*K) 的5 倍。
是大功率半导体激光器、微波器件和集成电路的理想散热材料。
二、电子学应用领域金刚石与现有半导体材料相比，具有最低的介电常数，最高的禁带宽度，极好的电子及空穴迁移率及最高的热导率。
它有可能制备微波甚至于毫米波段超高速计算机芯片，高电压高速开关及固体功率放大器，它们的工作温度可达600℃。
金刚石制备电子器件的应用已取得了初步的结果，目前实现的金刚石薄膜半导体器件有金刚石薄膜发光管、金刚石薄膜场效应管、金刚石薄膜热敏电阻等。
下表列出了金刚石和一些常用半导体材料的某些特征参数。
表中禁带宽度与半导体上限工作温度有直接关系，金刚石居各半导体材料的首位。
低介电常数则有利于超高频及微波段的大功率输出。
下表为常用电子材料的性质对比。
CVD金刚石是绝缘性的，击穿电压达107V/m，针对金刚石薄膜在电子器件领域中的应用所进行的气相掺杂研究也取得了明显的进步。
对于金刚石的P型掺杂已经研究的十分成功，将BCl3或B2H6等含B物质加入CVD反应气体中，将原子较小的B掺入金刚石的晶格中而成为P型半导体，使得金刚石的电阻率可控制在10-14 Ωcm~10-12Ωcm之间，硼掺杂金刚石薄膜的孔穴载流子浓度达到1030 cm-3。
金刚石薄膜的发展、制备及应用
ＷＡ ｉ ｎ， ＮＧＬｊ ＤＵＡ ｎｈ ｏ Ｈ ＮＧＬ ｉ ｕ Ｎ Ｘｉｃａ ，Ｚ Ａ ｅ，ＷＡＮＧＬ ｎ ｙｎ ， ＮＧ ａｐｎ ｏ ｇ ａｇ ＷＡ Ｘｉ ｉ ｏ ｇ
（ ｏｌｇ ｆ ｃ ｎ ｅ Ｕ ｉｅｓｙ ｏ ｈ ｎ ｈ ｉｏ ｃ ｎ ｅ ｎ ｅｈ ｏｏ ｙ Ｓ ａ ｇ ａ ２ ０ ９ ） Ｃ ｌ ｅｏ ｉ ｃ ， ｎｖ ｒｉ ｆ ａｇ ａ ｆｒ ｉ ｃ ｄＴ ｃ ｎ ｌｇ ， ｈｎ ｈ ｉ ０ ０ ３ ｅ Ｓｅ ｔ Ｓ Ｓｅ ａ
１ 金 刚石薄膜制备方法及其原理
金 刚石 的合成方法从 ５ ０年代 的高温高压 （ Ｔ Ｐ） ８ Ｈ Ｈ 到 ０ 年代初 日本 科学家首次使用的 Ｃ Ｄ， Ｖ 再到今天的多种 合成方
金 刚石 是石 墨的同素 异形 体，因此 人们 就开始试 图通 过石 墨 法 ，在这 将近 半个世纪的时间里金刚石薄膜 的制备工艺有了 长足 的发展 。目前 较成 熟且 有发 展前 途的方法 有： 丝 Ｃ Ｄ 热 Ｖ Ｈ Ｃ Ｄ） Ｆａ ｄｐ ｓｉｎ 、直流 电 ｍｅ ｔ 随后，美国和俄 罗斯 科学家在近代 热力 学的指导下制 造 法 （ Ｆ Ｖ 、燃烧火焰沉积法 （ ｌ ｅｏｉｏ ） Ｖ ＤＡ ｃＶ ）、微波等离子体 Ｃ Ｄ 法 Ｖ 金 刚石 。在 １５ 年 ，Ｂｅ ｎ和 Ｓｍｏ ９５ ｒ ｍａ ｉ ｎ发表 了金 刚石 和石 墨 弧等 离子喷射 Ｃ Ｄ法 （ Ｐ １） 处于平 衡态 时的高温 和高压线 ，指 出在 金刚石和 石墨的平 衡 线 上方 金刚石是 稳定 的，在平衡线下方石墨是稳定 的；金 刚 石和石 墨的表面 自由能之差为 ２ ９ Ｊ ｌ ０ ０／ ，暗示 了在 高温 高 ｍｏ 压平衡线 附近 ，在催化剂 的作用下 ，过饱和 的碳可能凝结 为 亚稳态 的金 刚石 。同年，美 国的 Ｇｅｅａ Ｅｅｔｃ ｎ ｒｌ ｌｃ ｉ 公司成功地 ｒ 合成 了金 刚石 。他们把碳溶解在金属 （ 过渡 金属，如镍 、铁、 使过饱和碳 结晶而形成金 刚石 。但是 由于高温高压合成 的金 刚石呈粉末状 ，生成颗粒较小且成本高 ，使得人工合成金 刚 石在实 际中的应用受 到很大 的限制 。 ２ ０世纪 ６ ０年代 ，人们认识到在碳氢化合物热解过程产 生 的原 子氢 能够促进金 刚石 的形成 ， ０年代 中期 ， ７ 苏联科 学 家观察 到原 子氢 能促进金 刚石 的形成和 阻止石墨 的共 生。直 （ ｗＭＰ Ｖ１） ｃ ）、激 光辅助 Ｃ Ｄ 法 （ Ａｃ ）。下面介绍常 Ｖ Ｌ Ｖ１） 见 的几种制 备方法及 其制备原理：
类金刚石薄膜制备及应用综述
类金刚石薄膜制备及应用综述类金刚石薄膜是一种由金刚石晶体颗粒组成的薄膜，具有很高的硬度、优异的化学稳定性和良好的导热性能，因而在许多领域具有广泛的应用前景。
本文将对类金刚石薄膜的制备方法和应用进行综述。
制备方法方面，目前主要有化学气相沉积（CVD）法、物理气相沉积（PVD）法和磁控溅射（MS）法等。
其中，CVD法是最常用的制备方法之一。
它通过在合适的基底上，利用热解反应使前驱物（如丙烯酸甲酯）分解产生碳源，并在高温下使碳源与金属催化剂（如镍或铁）相互作用，最终沉积出类金刚石薄膜。
CVD法具有制备工艺简单、成本低廉等优点。
另外，PVD法和MS法也能制备出类金刚石薄膜，但相对于CVD法，它们的制备过程更加复杂，成本也更高。
类金刚石薄膜的应用领域广泛。
首先，它在电子学领域中有着重要的应用。
由于类金刚石薄膜的高导热性和优异的机械性能，可以用于制作高功率晶体管和高频振荡器等器件，提高其散热效能和稳定性。
其次，类金刚石薄膜还可以应用于光学领域。
由于其低散射和高透明性，可以用于制作光学镜片和涂层，提高光学设备的性能。
此外，类金刚石薄膜还可用于制作生物传感器和医疗器械等领域，发挥其优异的化学稳定性和生物相容性。
尽管类金刚石薄膜具有广泛的应用前景，但目前仍面临一些挑战。
首先，类金刚石薄膜的制备方法需要进一步优化，以提高其制备效率和质量。
其次，目前的制备方法成本较高，需要进一步降低制备成本，以推动其产业化进程。
另外，类金刚石薄膜的表面粗糙度和结晶质量也需要进一步改善，以满足不同领域的需求。
综上所述，类金刚石薄膜作为一种具有优异性能的材料，在电子学、光学和生物医学等领域具有广泛的应用前景。
随着制备技术的不断发展和改进，相信类金刚石薄膜将在更多领域发挥其独特的优势。
2024年金刚石薄膜市场发展现状
金刚石薄膜市场发展现状摘要本文主要探讨金刚石薄膜市场的发展现状，包括市场规模、发展趋势以及应用领域等方面。
通过对市场数据和相关行业报告的分析，我们可以看到金刚石薄膜在各个领域中的广泛应用和潜在增长机会。
然而，市场发展过程中仍面临一些挑战，如高成本、技术难题和竞争压力。
为了进一步推动金刚石薄膜市场的发展，需要加强技术研究和开发，提高生产效率，降低成本，并发掘新的应用领域。
1. 引言金刚石薄膜是一种具有高硬度、高热导性和低摩擦系数的材料，因此在多个领域中有广泛的应用，如电子设备、光电子学、机械制造、医疗设备等。
市场对金刚石薄膜的需求逐渐增长，推动了相关行业的发展。
2. 市场规模根据市场研究机构的数据，金刚石薄膜市场在过去几年中呈现出稳步增长的趋势。
预计到2025年，金刚石薄膜市场的规模将达到XX亿美元。
其中，电子设备和光电子学是金刚石薄膜市场的主要驱动力，占据了总市场份额的XX%。
3. 发展趋势3.1 新兴应用领域除了传统的电子设备和光电子学领域，金刚石薄膜在新兴应用领域也有广阔的前景。
例如，金刚石薄膜在能源、环保和生物医药领域中的应用正在逐渐增加。
随着人们对环境问题和健康关注的增加，金刚石薄膜在这些领域中的需求将进一步提高。
3.2 技术进步近年来，金刚石薄膜的制备技术得到了很大的改进。
新的制备方法和材料使得金刚石薄膜的制造更加高效和可持续。
例如，化学气相沉积法和物理气相沉积法等制备方法，可以大大提高金刚石薄膜的质量和生产效率。
3.3 国际竞争金刚石薄膜市场存在较高的竞争压力。
目前，全球范围内的几家大型公司主导了金刚石薄膜市场，它们通过技术创新、产品优势和市场渗透等手段巩固其竞争地位。
未来，新进入者需要具备先进的技术和创新的产品，才能在竞争激烈的市场中立足。
4. 挑战与机遇4.1 高成本金刚石薄膜的制备过程相对复杂，价格较高，这限制了其市场的进一步扩大。
为了降低成本，需要持续改进制备技术和工艺流程，提高生产效率。
金刚石薄膜
金刚石薄膜金刚石薄膜，20世纪80年代中后期迅速发展的一种优良的人工制备材料。
通常以甲烷、乙炔等碳氢化合物为原料，用热灯丝裂解、微波等离子体气相淀积、电子束离子束轰击镀膜等技术，在硅、碳化硅、碳化钨、氧化铝、石英、玻璃、钼、钨、钽等各种基板上反应生长而成。
不仅具有金刚石的硬度，还有良好的导热性、良好的从紫外到红外的光学透明性和高度的化学稳定性。
在半导体、光学、航天航空工业、大规模集成电路等领域有广泛的应用前景，已在硬质切削刀具、X射线窗口材料、贵重软质物质保护涂层等方面应用。
薄膜种类层出不穷，一种新的薄膜的出现能够促进某些领域的加快生产，取代某些生产辅助原料，因为薄膜的使用几乎涵盖了各个领域，金刚石薄膜的出现不仅仅是生产领域的一次变革，也是国际开发史上的一个重要里程碑。
金刚石薄膜的禁带宽，电阻率和热导率大，载流子迁移率高，介电常数小，击穿电压高，是一种性能优异的电子薄膜功能材料，应用前景十分广阔。
近年来,随着科技的发展,人们发展了多种金刚石薄膜的制备方法,比如离子束沉积法、磁控溅射法、热致化学气相沉积法、等离子化学气相沉积法等.成功获得了生长速度快、具有较高质量的膜,从而使金刚石膜具备了商业应用的可能。
金刚石薄膜属于立方晶系,面心立方晶胞,每个晶胞含有8个C原子,每个C原子采取sp3杂化与周围4个C原子形成共价键,牢固的共价键和空间网状结构是金刚石硬度很高的原因.金刚石薄膜有很多优异的性质：硬度高、耐磨性好、摩擦系数效、化学稳定性高、热导率高、热膨胀系数小，是优良的绝缘体。
利用它的高导热率,可将它直接积在硅材料上成为既散热又绝缘的薄层,是高频微波器件、超大规模集成电路最理想的散热材料。
利用它的电阻率大,可以制成高温工作的二极管,微波振荡器件和耐高温高压的晶体管以及毫米波功率器件等。
金刚石薄膜的许多优良性能有待进一步开拓,我国也将金刚石薄膜纳入863新材料专题进行跟踪研究并取得了很大进展、金刚石薄膜制备的基本原理是:在衬底保持在800~1000℃的温度范围内,化学气相沉积的石墨是热力学稳定相,而金刚石是热力学不稳定相,利用原子态氢刻蚀石墨的速率远大于金刚石的动力学原理,将石墨去除,这样最终在衬底上沉积的是金刚石薄膜。
金刚石薄膜分类
金刚石薄膜分类
金刚石薄膜是一种重要的功能材料，在许多领域有广泛的应用，如信息技术、生命科学、能源储存等。
根据制备方法、结构特征、性能表现等方面，可以将金刚石薄膜分为不同的类别。
其中，常见的几种金刚石薄膜分类如下：
1. 晶体金刚石薄膜：晶体金刚石薄膜是用气相沉积等方法在基底上生长的金刚石晶体。
这种薄膜具有优异的热导率、硬度、化学稳定性和机械性能，是一种理想的高温、高压和高频电子器件材料。
2. 纳米金刚石薄膜：纳米金刚石薄膜是由纳米尺度的金刚石颗粒组成的薄膜。
这种薄膜具有高比表面积、优异的化学稳定性、生物相容性和光学性能，是一种重要的生物传感器、光学波导和催化剂材料。
3. 多层金刚石薄膜：多层金刚石薄膜是由多个金刚石薄膜层组成的复合材料。
这种薄膜具有优异的耐磨、耐腐蚀和抗刮擦性能，是一种理想的涂层材料，广泛应用于机器制造、汽车工业和航空航天领域。
4. 氢化金刚石薄膜：氢化金刚石薄膜是在金刚石薄膜表面加氢处理后形成的。
这种薄膜具有高的光学透过率、低的摩擦系数和压电效应，是一种理想的光学透镜、摩擦材料和传感器材料。
5. 氮化金刚石薄膜：氮化金刚石薄膜是在金刚石薄膜表面氮化处理后形成的。
这种薄膜具有优异的导电性、光学性能和生物相容
性，是一种重要的半导体材料、生物传感器和光电器件材料。
以上就是金刚石薄膜的一些常见分类，不同类别的金刚石薄膜在不同领域具有广泛的应用前景和发展潜力。
类金刚石薄膜材料
类金刚石薄膜材料金刚石薄膜材料是一种具有许多优良性能的材料。
它由人工合成的金刚石晶体组成，具有高硬度、高热稳定性、高化学稳定性和优异的导热性能。
本文将介绍金刚石薄膜材料的制备方法、性能以及应用领域。
金刚石薄膜的制备方法有多种，最常用的是化学气相沉积法（Chemical Vapor Deposition，CVD）。
CVD方法包括热CVD和等离子体增强化学气相沉积（Plasma Enhanced Chemical Vapor Deposition，PECVD）。
热CVD法是通过在高温和高压下，使金刚石前体气体在衬底表面上沉积，形成金刚石薄膜。
PECVD方法则是通过在等离子体的作用下，使金刚石前体气体发生化学反应，从而在衬底表面沉积金刚石薄膜。
金刚石薄膜材料具有许多优异的性能。
首先，金刚石薄膜具有极高的硬度，它是目前已知最硬的天然材料。
这使得金刚石薄膜可以用于制作高硬度的涂层，具有良好的耐磨损性能。
其次，金刚石薄膜具有良好的导热性能，可以有效地传导热量。
这使得金刚石薄膜可以用于制作高性能的热传导材料，如散热器和热管理设备。
此外，金刚石薄膜还具有高化学稳定性和高热稳定性，可以在极端的条件下使用。
这使得金刚石薄膜在一些特殊的领域，如光学、电子和生物医学方面有广泛的应用。
金刚石薄膜在光学方面有许多应用。
由于金刚石薄膜具有较高的折射率和透过率，可以用于制作高性能的光学元件，如激光器窗口和透镜。
金刚石薄膜还具有优异的耐磨损性能，可以用于制作高性能的光学涂层，延长光学元件的使用寿命。
此外，金刚石薄膜还可以用于制作光学纤维和光学传感器。
金刚石薄膜在电子方面也有广泛的应用。
由于金刚石薄膜具有良好的导热性能和高化学稳定性，可以用于制作高功率电子器件的散热器和热管理设备。
金刚石薄膜还可以用于制作微电子元件，如高频微波器件和功率放大器。
此外，金刚石薄膜还可以用于制作高温电子设备，如航空航天电子设备和核电设备。
金刚石薄膜在生物医学方面也有一些应用。
金刚石薄膜技术在能源领域的应用前景
金刚石薄膜技术在能源领域的应用前景金刚石是目前已知最坚硬的自然物质，其硬度甚至比大多数金属高10多倍。
而在薄膜技术的应用中，金刚石薄膜的硬度更是得到了发挥。
而其在能源领域的应用前景更是不可限量。
一、金刚石薄膜技术在太阳能领域的应用太阳能电池板是当前最为广泛应用的太阳能发电技术之一，而其中最常用的太阳能电池板材料之一就是硅。
然而，硅本身存在着光伏转换效率低下以及能量损耗大等问题，而这些问题可通过应用金刚石薄膜技术来解决。
金刚石薄膜能够提高电池板的传热系数，使其散热更加均匀，大幅度降低了电池板的热损耗，使太阳能电池板的转换效率得到极大提高。
并且金刚石薄膜还能够降低太阳光的反射率，从而使太阳光直接照到太阳能电池板上的面积更大，进一步提高太阳能电池板的转换效率。
此外，金刚石薄膜还具有防辐照、耐候性等优点，能够延长太阳能电池板的使用寿命。
二、金刚石薄膜技术在热能领域的应用在热能转换领域，红外传感器、热散热器等设备的制作中也广泛应用了金刚石薄膜技术。
由于金刚石具有优异的导热和耐热性，能够在高温或高压条件下稳定工作。
而金刚石薄膜的制备可以采用化学气相沉积技术，可以制备出非常薄的金刚石薄膜，因此在热传感器的制作中更为优秀。
此外，在电子元器件领域，金刚石薄膜也能够起到优秀的导热散热作用。
由于现代电子元器件的尺寸越来越小，因此在散热方面的设备和散热效果皆有要求，而金刚石薄膜正好能够满足这一需求。
三、金刚石薄膜技术在储能领域的应用随着电动汽车的逐渐普及，其储能和快速充电的问题也日益引起关注，而金刚石技术可以优异地解决这一问题。
尤其是在全固态电池中，金刚石薄膜作为电池隔膜的应用正逐步增多。
传统的电池隔膜通常采用聚合物或陶瓷材料构成，但由于其不利于热导，不能达到电池的快速充电和放电的要求。
而金刚石薄膜可以实现电子传输和离子传输的双重通道，并且导热值更高，因此在储能和电池的快速充放电过程中储能效率和传输效率都得到了提升。
四、总结金刚石薄膜技术在能源领域的应用前景十分广泛。
金刚石在半导体上的应用
金刚石由于其优异的物理和化学特性，已经在半导体领域显示出了巨大的应用潜力。
以下是一些金刚石在半导体上的主要应用：1. **热管理**：金刚石具有极高的热导率，可用于高性能半导体器件的热管理。
在需要高速、高功率的应用中（如射频功率放大器、高功率激光器、微波传输设备），金刚石可以作为散热材料或衬底，以帮助导出产生的热量，防止器件过热。
2. **高频电子器件**：金刚石具有宽的禁带宽度，高的电子迁移率和电子击穿场强。
这些特性使金刚石成为制造高频、高功率电子器件的理想材料，特别是在雷达、卫星通讯和高频无线电频谱应用中。
3. **功率器件**：金刚石半导体器件在高温和高电压工作时表现出优异的性能，为开发下一代高效能的功率器件提供了可能性。
与其他材料相比，金刚石基半导体可以在更高的温度和更恶劣的环境下稳定工作。
4. **光学应用**：金刚石因其高的折光率和透明度，可用于制造高性能的光学窗口和透镜，尤其是在紫外线和远红外波段。
5. **量子计算**：金刚石中的氮-空位（NV）缺陷被认为是量子计算中的一种潜在量子比特（qubit）。
NV缺陷在室温下展现出量子相干性，成为研究和开发固态量子计算器件的热点。
6. **生物传感器**：由于金刚石的化学稳定性和生物兼容性，金刚石薄膜可以用作生物传感器，检测如葡萄糖水平、DNA序列等生物分子。
7. **耐辐射器件**：金刚石具有优异的耐辐射能力，适用于太空、核反应堆等高辐射环境的电子器件。
由于制造成本和技术难度等因素，金刚石半导体的应用还面临一些挑战。
同时，对金刚石的加工和掺杂技术也在不断发展中，以提高器件性能和制造效率。
随着研究的深入和相关技术的成熟，我们可以预见金刚石半导体将在未来的电子和光电领域扮演更重要的角色。
