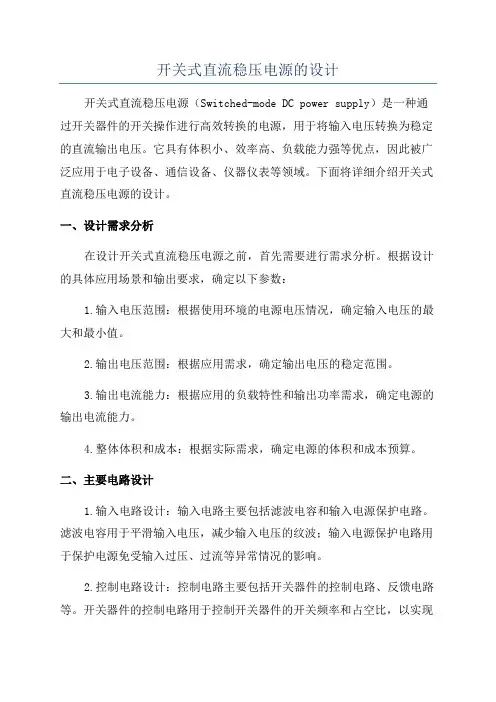

开关式直流稳压电源的设计开关式直流稳压电源（Switched-mode DC power supply）是一种通过开关器件的开关操作进行高效转换的电源，用于将输入电压转换为稳定的直流输出电压。
它具有体积小、效率高、负载能力强等优点，因此被广泛应用于电子设备、通信设备、仪器仪表等领域。
下面将详细介绍开关式直流稳压电源的设计。
一、设计需求分析在设计开关式直流稳压电源之前，首先需要进行需求分析。
根据设计的具体应用场景和输出要求，确定以下参数：1.输入电压范围：根据使用环境的电源电压情况，确定输入电压的最大和最小值。
2.输出电压范围：根据应用需求，确定输出电压的稳定范围。
3.输出电流能力：根据应用的负载特性和输出功率需求，确定电源的输出电流能力。
4.整体体积和成本：根据实际需求，确定电源的体积和成本预算。
二、主要电路设计1.输入电路设计：输入电路主要包括滤波电容和输入电源保护电路。
滤波电容用于平滑输入电压，减少输入电压的纹波；输入电源保护电路用于保护电源免受输入过压、过流等异常情况的影响。
2.控制电路设计：控制电路主要包括开关器件的控制电路、反馈电路等。
开关器件的控制电路用于控制开关器件的开关频率和占空比，以实现输出电压稳定；反馈电路用于监测输出电压并通过反馈控制回路调节开关器件的工作状态，以保持输出电压的稳定。
3.输出电路设计：输出电路主要包括输出电感和输出滤波电容。
输出电感用于平滑输出电流，减少输出电流的纹波；输出滤波电容用于平滑输出电压，减少输出电压的纹波。
4.保护电路设计：保护电路主要包括过压保护、过流保护和过温保护等功能，用于保护电源和负载免受异常情况的伤害。
三、PCB设计与布局在设计电路板（PCB）时，需要考虑以下几个方面：1.合理布局：根据电路的功能和特性，合理布局各个模块和元件，尽量缩短信号传输距离，降低电磁干扰。
2.良好接地：保证电路板的接地良好，并根据需要进行分区接地，避免信号之间的干扰。
全桥稳压电源

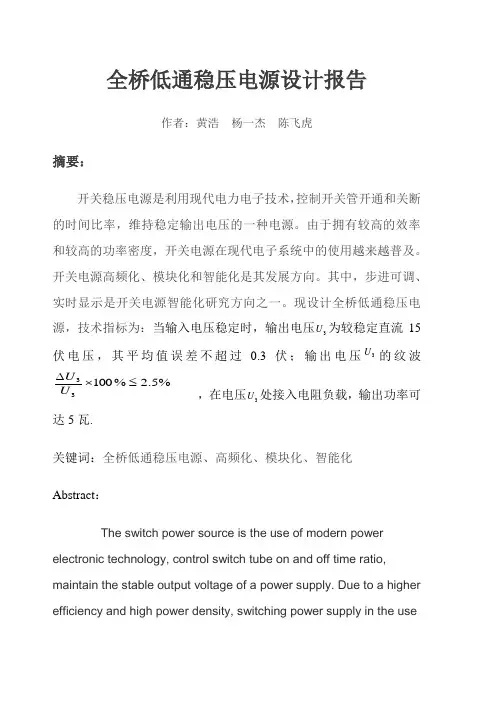

全桥低通稳压电源设计报告作者：黄浩 杨一杰 陈飞虎摘要：开关稳压电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源。
由于拥有较高的效率和较高的功率密度，开关电源在现代电子系统中的使用越来越普及。
开关电源高频化、模块化和智能化是其发展方向。
其中，步进可调、实时显示是开关电源智能化研究方向之一。
现设计全桥低通稳压电源，技术指标为：当输入电压稳定时，输出电压3U 为较稳定直流15伏电压，其平均值误差不超过0.3伏；输出电压3U 的纹波%5.2%10033≤⨯∆U U ，在电压3U 处接入电阻负载，输出功率可达5瓦.关键词：全桥低通稳压电源、高频化、模块化、智能化 Abstract ：The switch power source is the use of modern power electronic technology, control switch tube on and off time ratio, maintain the stable output voltage of a power supply. Due to a higher efficiency and high power density, switching power supply in the useof modern electronic system becomes more and more popular. The high frequency switching power supply, modular and intelligence is the developing direction. Among them, the step can be adjusted, real-time display is one of intelligent switch power research direction. Now the whole bridge design low-pass stabilized voltage power supply, the technical indexes for: when the input voltage stability, the output voltage is a more stable 15 volts dc voltage, the average error is not more than 0.3 v; Output voltage ripple voltage, in place and the output power resistance loading access up to 5 watts.Key words: The whole bridge low-pass voltage stabilizer, high frequency change, modular, intelligence一．总体设计方案采用MSP430为控制核心，对普通的开关电源控制部分进行优化设计，并通过软件编程实现了对开关电源的智能控制。
全桥式小功率开关稳压电源设计
全桥式小功率开关稳压电源设计摘要随着全球对绿色环保问题的不断关注和开关电源在电气电子各个领域中的优良表现, 社会对其的需求量在不断的加大, 开关电源也因为其高效率、小体积、轻重量等多方面的优势在很多领域逐步取代了传统的连续工作的线性电源，但同时人们对这种电源的效率、体积、重量、功率因素及可靠性等方面提出了更高的要求。
目前，开关技术的研究热点主要有新型高频高功率半导体器件开发，外围新器件的开发，同步整流技术优化，电磁兼容优化，高性能数字控制，拓扑结构和参数的最优化，低电压，大电流电源的开发等方面。
随着研究的不断深入和电力电子技术的迅速发展，开关电源的工作频率，效率将不断提高，体积将不断减小，性能将更加稳定，品种也将越来越多。
本文介绍了一款基于UC3825的小功率移相全桥零电压软开关控制方式的开关稳压电源，采用市电供电，带隔离变压器，给出了DC-DC变换器、PWM控制及驱动电路的详细设计方法及设计思路,该开关稳压电源效率高，输出电压稳定，电路设计较完善，性能稳定。
关键词：开关电源，移相全桥，软开关技术Design of Bridge Type Small PowerSwitching Power SupplyABSTRACTWith the global keeping attention on the problem of environmental protection and the switching power supply has good performance in all fields of electrical and electronic, the demands of switching power supply keep increasing. Because of its high efficiency, small size, light weight, and many other advantages, the switching power supply gradually replace the traditional linear power in many fields. But people need higher requirement for the efficiency, volume, weight, power factor and reliability of the switching power supply. At present, the main research of switching technology focus on development of new high-frequency high-power semiconductor device and new external devices, the optimization of synchronous rectification technology and electromagnetic compatibility, high performance digital control, topology and parameter optimization, low-voltage and high-current power supply development and so on. Along with the deepening of the study and the rapid development of power electronics, switching power supplies operating frequency, efficiency will continue to increase, the volume will continue to decrease, the performance will be more stable, the variety will be more and more.The thesis describes a switching power supply with low power phase-shift full-bridge zero-voltage soft-switching control based on UC3825,with electricity supply of 220V and isolation transformers, DC-DC converter, PWM control and drive circuit of the detailed design methods and design ideas is given, the power supply has high efficiency, stable output voltage. It is a perfect circuit design with stable performance.KEY WORDS:Switching Power Supply，Phase-shift Full-bridge，Soft-switching Technology目录前言 (1)第1章绪论 (2)1.1 本文的设计任务 (2)1.2 本文的设计方案 (2)第2章软开关技术 (6)2.1 软开关的定义 (6)2.2 软开关的分类 (6)2.3 全桥移相控制方式 (6)第3章PWM控制芯片UC3825 (10)3.1 UC3825简介 (10)3.2 UC3825的基本特性 (10)3.3 UC3825的工作原理 (11)第4章主电路的选型与设计 (15)4.1 开关电源主电路的结构设计 (15)4.2 主电路主要参数的计算 (16)4.3 高频变压器的计算与设计 (18)4.4 隔离变压器与整流电路的计算与设计 (20)4.5 输入滤波电路的计算与设计 (22)4.6 输出滤波电路的计算与设计 (23)4.7 主开关元件计算与选型 (23)4.8 吸收电路的设计 (24)第5章控制电路的设计与计算 (26)5.1 控制电路的设计 (26)5.2 锯齿波电路的参数计算 (27)5.3 电压反馈比较电路的参数计算 (27)5.4 过流保护电路的设计 (29)5.5 控制输出电路的设计 (31)5.6 软启动电路的设计 (31)5.7 软开关电路的设计 (32)5.8 控制电路电源的设计 (33)5.9 电路结构总图（附录） (33)结论 (34)谢辞 (35)参考文献 (36)附录 (37)外文资料翻译 (38)前言能源问题在全球越来越受到重视，人们对电子产品的能耗问题也变得愈来愈关注，怎样提高供电效率，降低功耗成为一个需要迫切解决的问题。
全桥式开关电源的研究与设计解读

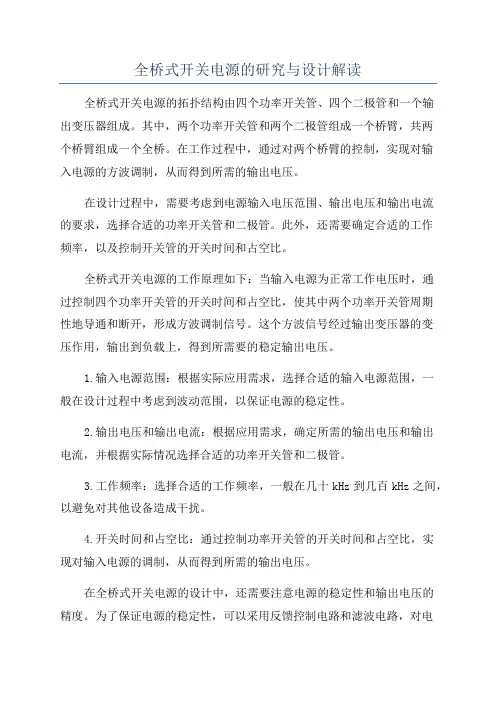

全桥式开关电源的研究与设计解读全桥式开关电源的拓扑结构由四个功率开关管、四个二极管和一个输出变压器组成。
其中，两个功率开关管和两个二极管组成一个桥臂，共两个桥臂组成一个全桥。
在工作过程中，通过对两个桥臂的控制，实现对输入电源的方波调制，从而得到所需的输出电压。
在设计过程中，需要考虑到电源输入电压范围、输出电压和输出电流的要求，选择合适的功率开关管和二极管。
此外，还需要确定合适的工作频率，以及控制开关管的开关时间和占空比。
全桥式开关电源的工作原理如下：当输入电源为正常工作电压时，通过控制四个功率开关管的开关时间和占空比，使其中两个功率开关管周期性地导通和断开，形成方波调制信号。
这个方波信号经过输出变压器的变压作用，输出到负载上，得到所需要的稳定输出电压。
1.输入电源范围：根据实际应用需求，选择合适的输入电源范围，一般在设计过程中考虑到波动范围，以保证电源的稳定性。
2.输出电压和输出电流：根据应用需求，确定所需的输出电压和输出电流，并根据实际情况选择合适的功率开关管和二极管。
3.工作频率：选择合适的工作频率，一般在几十kHz到几百kHz之间，以避免对其他设备造成干扰。
4.开关时间和占空比：通过控制功率开关管的开关时间和占空比，实现对输入电源的调制，从而得到所需的输出电压。
在全桥式开关电源的设计中，还需要注意电源的稳定性和输出电压的精度。
为了保证电源的稳定性，可以采用反馈控制电路和滤波电路，对电路的输出进行稳定化处理。
为了提高输出电压的精度，可以采用反馈电路和调节电路，对输出电压进行调节和控制。
综上所述，全桥式开关电源具有输出电压高、效率高以及输出功率大的优点，在实际应用中具有广泛的应用前景。
设计全桥式开关电源时，需要考虑到输入电源范围、输出电压和输出电流、工作频率以及开关时间和占空比等关键参数。
为了提高电源的稳定性和输出电压的精度，可以采用反馈控制电路和调节电路对电源进行优化设计。
1000W全桥型开关稳压电源设计—课程设计
辽宁工业大学电力电子技术课程设计（论文）题目：1000W全桥型开关稳压电源设计课程设计（论文）任务及评语院（系）：电气工程学院教研室：电气注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算摘要本实验设计了一台输出电压为48V稳压范围宽、大功率的全桥型开关稳压电源,并给出了实验波形。
在实验中主要运用了软开关PWM 技术，给出了高频变压器、PWM 控制及移相控制全桥零电压开关-脉宽调制变换电路的详细设计方法。
开关电源采用功率半导体器件作为开关器件,通过周期性间断工作,控制开关器件的占空比来调整输出电压。
本设计中采用220v 的交流输入电压,反激式电源采用在100w 以下的电路,而本电源设计最大功率达到1000w,输出地额定电流为20A左右，设计采用了AC-DC-AC-DC 变换方案。
一次整流后的直流电压,经过有源功率因数校正环节以提高系统的功率因数,再经全桥变换电路逆变后,由高频变压器隔离降压,最后整流输出直流电压。
在设计中,首先画出主电路图,主电路图由整流电路、全桥电路组成。
全桥电路的开关元件使用的是MOSFET。
并说明其工作原理,再通过基本计算,选择触发电路和保护电路的结构以及晶闸管的型号和变压器的变比及容量,完成本设计的任务。
关键词: 开关电源；PWM技术；移相控制；高频变压器第1章绪论1.1 电力电子技术概况电力电子技术这一名称是在20 世纪60 年代出现的。
电力电子技术,顾名思义,就是应用于店里领域的电子技术。
电子技术包括信息电子技术和电力电子技术两大分支。
电力电子技术就是使用电力电子器件对电能进行变换和控制的技术,店里变化通常可分为四大类,即交流变直流(AC-DC)、直流变交流(DC-AC)、直流变直流(DC-DC)、交流变交流(AC-AC)。
在我国的学科分类中,电气工程是一个一级学科,它包含五个二级学科,即电力系统及其自动化、电机与电器、高压电与绝缘技术、电力电子与电力传动、电工理论与新技术。
开关稳压电源设计
开关稳压电源设计1. 简介开关稳压电源是一种常见的电源供应器件，能够将输入电压转换为相对稳定的输出电压。
它广泛应用于电子设备、计算机系统和通信设备等领域。
本文将介绍开关稳压电源的原理、设计要点和常见的设计流程。
2. 开关稳压电源的原理开关稳压电源的工作原理是通过开关管的开关动作来调节输出电压的稳定性。
它主要由输入滤波电路、开关管、输出滤波电路和反馈控制系统等几个模块组成。
2.1 输入滤波电路输入滤波电路用于滤除输入电源中的高频噪声和干扰信号，确保输入电压的稳定性和纹波水平。
2.2 开关管开关管作为核心元件，通过不断地开关和关闭来控制输出电压。
常用的开关管包括MOSFET和BJT。
2.3 输出滤波电路输出滤波电路用于滤除开关管开关动作带来的高频纹波信号，使输出电压更为稳定。
2.4 反馈控制系统反馈控制系统负责对输出电压进行监测和控制，通过反馈调节开关管的开关频率和占空比，以保持输出电压的稳定。
3. 开关稳压电源的设计要点在设计开关稳压电源时，需要考虑以下几个要点：3.1 输出电压的稳定性开关稳压电源的一个重要指标是输出电压的稳定性。
通常情况下，输出电压的波动范围应控制在一定的误差范围内，以确保电源的可靠性和稳定性。
3.2 纹波和噪声水平纹波和噪声是评估电源输出质量的重要指标。
设计时需要采取合适的滤波措施，使得输出电压的纹波和噪声水平尽可能低。
3.3 效率开关稳压电源的效率是另一个需要考虑的重要因素。
高效率能够提高电源的能量利用效率，减少能量损耗。
3.4 过压保护和过流保护为了保护电源和负载设备的安全，应加入过压保护和过流保护电路。
当输出电压或输出电流超过设定阈值时，电源将自动切断输出。
4. 开关稳压电源的设计流程设计开关稳压电源的常见流程如下：4.1 确定设计规格首先需要明确所需的输出电压范围、输出电流需求和输入电源的特性，确定电源的基本设计规格。
4.2 选取元件根据设计规格选取适合的开关管、电容器、电感和稳压芯片等元件，并进行相应的参数计算和选择。
数字控制全桥型DC-DC模块电源的设计
数字控制全桥型DC-DC模块电源的设计数字控制全桥型DC-DC模块电源的设计摘要：DC-DC变换器是电子系统中常用的电源转换设备，其性能的稳定性和效率对系统的可靠性和节能性起着重要作用。
本文围绕数字控制全桥型DC-DC模块电源的设计展开了研究。
首先，对DC-DC变换器的结构和工作原理进行了简要介绍。
然后，详细描述了数字控制技术在全桥型DC-DC模块电源设计中的应用。
最后，通过实验验证了本设计方案的性能和有效性。
一、引言随着电子系统的高速发展，对于电源转换设备的性能和效率要求越来越高。
DC-DC变换器作为电源转换的重要组成部分，在电子系统中起到了关键的作用。
传统的模拟控制方式在一定程度上已经无法满足对DC-DC变换器精确控制的要求。
因此，数字控制技术在DC-DC变换器的设计中得到了广泛的应用。
二、数字控制技术数字控制技术是通过数字信号对电源进行控制和调节的一种技术。
它可以使用微处理器或者数字信号处理器来实现对电源的高精度控制。
数字控制技术具有精度高、稳定性好、可编程性强等优点，因此在DC-DC变换器的设计中被广泛采用。
三、全桥型DC-DC模块电源的设计全桥型DC-DC模块电源是一种高效率的DC-DC变换器拓扑结构，具有输出电压可调、输出电流大等优点。
数字控制技术可以精确控制全桥型DC-DC模块电源的输出电压和输出电流，提高了系统的稳定性和可靠性。
1. 电源参数设计在全桥型DC-DC模块电源的设计中，首先需要确定电源的输入电压和输出电压。
通过计算和分析得到合适的输入电压和输出电压，保证电源的工作正常和效率高。
2. 拓扑结构设计全桥型DC-DC模块电源的拓扑结构是由四个功率开关和四个二极管组成的。
使用数字控制技术可以对功率开关的开关时间进行精确调节，实现对电源输出电压的精确控制。
3. 控制策略设计在全桥型DC-DC模块电源的设计中，需要选择合适的控制策略。
传统的PID控制策略已经无法满足要求，因此可以利用数字控制技术设计更高级的控制策略，如模糊控制或者神经网络控制。
全桥开关稳压电源
目录第一章前言 (1)1.1 开关电源技术的发展状况 (1)1.2 开关电源定义 (2)1.3 开关电源的发展历史及其应用范围 (2)1.4 开关电源控制技术分析研究 (4)1.5 全桥开关电源应用技术 (4)1.6 本设计的内容及参数 (4)第二章电子元器件及部分电路介绍 (6)2.1 二极管组成电路分析 (6)2.1.1 整流桥电路 (7)2.1.2 稳压管稳压电路 (8)2.2 三极管及其组成电路分析 (9)2.2.1 图腾柱驱动电路 (10)2.2.2 共射放大电路 (10)2.3 场效应管及其组成电路分析 (12)2.3.1 场效应晶体管组成的开关驱动电路 (12)第三章全桥拓扑原理 (14)3.1基本工作原理 (14)3.2 全桥变换器设计 (16)3.2.1 最大导通时间、初级绕组圈数选择 (16)3.2.2 初级电流、输出功率、输入电压的关系 (16)3.2.3 初级线径的选择 (16)3.3 变压器初级隔直电容的选择 (17)第四章 UC3895芯片外围电路设计 (18)4.1 UC3895介绍 (18)4.1.1 UC3895原理框图及特点 (18)4.1.2 UC3895引脚功能 (19)4.2 UC3895 外围电路计算 (20)第五章全桥开关电源硬件设计 (22)5.1 稳压恒流电路的设计 (22)5.2 辅助电源的设计 (23)5.3 主功率板总图 (25)5.4 驱动电路设计 (26)结束语 (27)参考文献 (28)致谢 (29)摘要：本文重点介绍了由UC3895构成的相移谐振PWM 控制器的工作原理和他的应用，进一步设计了由UC3895构成的全桥移相零电压开关（ZVS）PWM 开关电源。
全桥开关电源采用了图腾柱驱动电路，并且驱动电路以隔离的方式驱动MOS开关管，以此来提高电源的稳定性；UC3895采用了ZVS技术使开关管的导通损耗减小，提高了整个电路的工作效率。
600W开关稳压电源设计分享之主电路方案
600W开关稳压电源设计分享之主电路方案开关稳压电源是一种可以将输入电压变换为稳定输出电压的电源设备。
它通过采用开关电源的工作原理，实现输入电压的快速开关调节，以达到输出电压稳定的目的。
在设计600W开关稳压电源时，主电路的设计方案是非常重要的。
下面，我将分享一种主电路方案，用于实现600W开关稳压电源。
1.输入电路设计：输入电路主要是负责将输入电压进行整流和降压变换。
推荐使用桥式整流电路来将输入的交流电转换为直流电。
为了进一步稳定输出电压，我们可以添加一个输入电容器来过滤掉输入电压中的纹波。
2.开关电路设计：开关电路是整个开关稳压电源的核心部分，它包括一个开关管（通常是MOSFET），一个控制电路和变压器。
开关电路的工作原理是通过不断地打开和关闭开关管，来传输电能至变压器，从而实现输入电压的变换。
在设计600W开关稳压电源时，选择合适的开关管和变压器特性非常重要。
3.控制电路设计：控制电路是开关稳压电源的关键，它负责监测输出电压并调节开关电路的工作状态，以稳定输出电压。
在600W开关稳压电源的设计中，可以选择使用反馈控制电路来实现输出电压的稳定控制。
具体来说，可以使用一个比较器来比较输出电压与参考电压的差异，并根据比较结果来控制开关电路的开关频率和占空比。
4.输出电路设计：输出电路是将稳定的输出电压提供给负载的部分。
为了保证输出电压的稳定性和负载能力，建议使用稳压二极管和电容滤波器来过滤输出电压中的噪声和纹波。
此外，还需要根据负载的需求来选择合适的输出电流和电压限制保护电路。
在设计600W开关稳压电源时，还需要考虑到一些其他因素，如过温保护、过载保护、过压保护等。
此外，应该合理安排布线，减小元器件之间的干扰和损耗，并进行必要的热设计以提高系统的可靠性和稳定性。
总结来说，600W开关稳压电源的主电路方案需要考虑输入电路、开关电路、控制电路和输出电路的设计。
合理选择和配置各个部分的元器件，进行必要的保护和滤波设计，可以实现一个高效、稳定的600W开关稳压电源。
全桥开关稳压电源解读
目录第一章前言 (1)1.1 开关电源技术的发展状况 (1)1.2 开关电源定义 (2)1.3 开关电源的发展历史及其应用范围 (2)1.4 开关电源控制技术分析研究 (4)1.5 全桥开关电源应用技术 (4)1.6 本设计的内容及参数 (4)第二章电子元器件及部分电路介绍 (6)2.1 二极管组成电路分析 (6)2.1.1 整流桥电路 (7)2.1.2 稳压管稳压电路 (8)2.2 三极管及其组成电路分析 (9)2.2.1 图腾柱驱动电路 (10)2.2.2 共射放大电路 (10)2.3 场效应管及其组成电路分析 (12)2.3.1 场效应晶体管组成的开关驱动电路 (12)第三章全桥拓扑原理 (14)3.1基本工作原理 (14)3.2 全桥变换器设计 (16)3.2.1 最大导通时间、初级绕组圈数选择 (16)3.2.2 初级电流、输出功率、输入电压的关系 (16)3.2.3 初级线径的选择 (16)3.3 变压器初级隔直电容的选择 (17)第四章 UC3895芯片外围电路设计 (18)4.1 UC3895介绍 (18)4.1.1 UC3895原理框图及特点 (18)4.1.2 UC3895引脚功能 (19)4.2 UC3895 外围电路计算 (20)第五章全桥开关电源硬件设计 (22)5.1 稳压恒流电路的设计 (22)5.2 辅助电源的设计 (23)5.3 主功率板总图 (25)5.4 驱动电路设计 (26)结束语 (27)参考文献 (28)致谢 (29)摘要：本文重点介绍了由UC3895构成的相移谐振PWM 控制器的工作原理和他的应用，进一步设计了由UC3895构成的全桥移相零电压开关（ZVS）PWM 开关电源。
全桥开关电源采用了图腾柱驱动电路，并且驱动电路以隔离的方式驱动MOS开关管，以此来提高电源的稳定性；UC3895采用了ZVS技术使开关管的导通损耗减小，提高了整个电路的工作效率。
开关稳压电源设计
开关稳压电源设计开关稳压电源是一种基于开关电源原理设计的电源装置，可以通过转换电源的输入电压来稳定输出电压。
其具有体积小、效率高、输出稳定等特点，被广泛应用于电子设备中。
在本文中，将会详细介绍开关稳压电源的设计原理和步骤。
一、设计原理1.开关管：开关稳压电源采用的是开关电源原理，其中的关键元件就是开关管。
常见的开关管有功率场效应管（如MOSFET）和双极性晶体管（如BJT）等。
通过控制开关管导通和截止的状态，可以实现输入电源与输出电源之间的电压转换。
2.变压器：变压器是开关稳压电源中的核心组件之一，用于将输入电压转换为输出电压。
其中的主变压器可以通过变换绕组的比例来实现输入输出电压的变换，而辅助变压器则用于提供偶极电源。
3.滤波电容：滤波电容用于滤去开关管通过时产生的纹波，使输出电压更加平滑稳定。
4.电感：电感是用于限制开关管电流上升和下降速度的元件，可以减小开关管的电压压降和电流压降。
二、设计步骤根据开关稳压电源的设计原理，下面是一些设计开关稳压电源的基本步骤：1.确定输出电压：根据所需的输出电压，确定变压器的变比以及滤波电容的容值。
一般而言，输出电压为12V、5V和3.3V较为常见。
2.选择开关管和开关频率：根据输出电压和负载电流的要求，选择合适的开关管。
同时，选择合适的开关频率，以避免输出电压的纹波过大。
3.计算变压器参数：根据输入和输出电压的变压比，计算变压器的绕组比例以及辅助变压器的参数。
4.计算滤波电容和电感参数：根据开关频率和输出电压的要求，计算合适的滤波电容和电感参数。
5.进行电路设计：根据所选择的元器件和参数，进行电路设计。
电路设计包括开关管驱动电路、变压器设计、滤波电路设计等。
6.进行实际搭建和调试：根据电路设计图，进行电路的实际搭建和调试。
在搭建电路过程中，应注意元器件的选取、焊接质量和电路的布局等方面。
7.进行性能测试：搭建完电路后，进行性能测试，包括输出电压的稳定性、效率和纹波等方面。
全桥变压器设计范文
全桥变压器设计范文全桥变压器是一种常用的开关电源变压器，广泛应用于电力系统和电子设备中，具有高效率、紧凑的尺寸和可靠性等优点。
本文将对全桥变压器的设计进行详细介绍，包括结构设计、材料选择、参数计算、电路设计和性能测试等方面。
1.结构设计：+---I1---++--O1--++--C1---+--Vin ------------++--C2---+--+--+---I2---++--O2--+2.材料选择：在全桥变压器的设计中，选择合适的材料至关重要。
在选择变压器的铁芯材料时，应根据功率要求、频率和成本等因素综合考虑。
常用的铁芯材料有硅钢片和镍铁合金等。
硅钢片具有低磁滞损耗和低铁损，但其导磁性能较差，适用于较低频率的变压器。
而镍铁合金具有较高的导磁性能和较低的磁滞损耗，适用于高频变压器。
另外，还需选择合适的绝缘材料和导线材料，以满足设计要求。
3.参数计算：在全桥变压器的设计中，需要计算和确定一些重要的参数，如输入/输出电压、功率、频率和变比等。
输入/输出电压是根据系统的电源和载荷要求确定的，功率通常根据载荷功率需求和变压器的效率选择。
频率的选择一般与电源和负载设备的频率相匹配。
变比的计算是根据输入/输出电压和功率来确定的，常用的计算公式为：变比=输出电压/输入电压4.电路设计：在全桥变压器的电路设计中，需注意选用合适的开关管、二极管和滤波电容等器件，以及合适的PWM控制电路。
开关管和二极管的选取应考虑其承载能力、导通损耗和反向恢复能力等因素。
滤波电容的选取应满足输出电压的纹波要求，一般选择合适的容值和电压等级。
PWM控制电路应具有稳定的控制性能和高效的功率转换能力。
5.性能测试：在全桥变压器的设计完成后，需要进行性能测试以验证设计是否达到预期要求。
常见的性能测试项目包括输入/输出电压、功率效率、纹波和温度等。
通过对这些性能指标的测试和分析，可以进一步改进和优化设计。
综上所述，全桥变压器设计是一项复杂而重要的工作，需要综合考虑结构设计、材料选择、参数计算、电路设计和性能测试等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电子课程设计说明书全桥型开关稳压电源设计摘要本次课程设计了一台输出电压为48V稳压范围宽、大功率的全桥型开关稳压电源、并给出了设计波形图。
该课程设计主要运用了软开关PWM技术。
给出了全桥整流电路、逆变电路驱动电路、控制电路的具体设计方法。
本全桥型开关稳压电源最大功率达1000W，输出电流约为20A，设计采用了AC／DC／AC／DC变换方案。
一次整流后的直流电压，经过有源功率因数校正环节以提高系统的功率因数，再经全桥变换电路逆变后，由高频变压器隔离降压，最后整流输出直流电压。
在设计中首先画出主电路图，主电路图由整流电路、逆变电路组成。
全桥电路的开关元件使用的是MOSFET。
全桥移相电路采用UC3875控制芯片，并作数据处理，MATLAB仿真作出了不同角度的仿真波形图。
并说明其工作原理，再通过基本计算，选择触发电路和保护电路的结构以及晶闸管的型号和变压器的变比及容量，完成本设计的任务。
关键词：开关电源；全桥；PWM控制电路；整流；逆变；高频变压器ABSTRACTThe curriculum design a output voltage 48V voltage wide range, high power full bridge switch regulated power supply and given the waveform diagram is designed.This course design mainly uses the soft switch PWM technology. The design method of the circuit and the control circuit of the whole bridge rectifier circuit and the inverter circuit are given.. The full bridge switch regulated power supply maximum power up to 1000W, output current is about 20a, designed using AC / DC / AC / DC converter scheme. A rectified DC voltage, by means of active power factor correction link to improve the power factor of the system, again after full bridge converter inverter circuit, by the high frequency transformer isolated buck. Finally, the output DC voltage.In the design, the main circuit diagram is drawn, the main circuit diagram is composed of the rectifier circuit and the inverter circuit.. The switching element of the whole bridge circuit is MOSFET. The full bridge phase shifted circuit uses UC3875 control chip, and data processing, MATLAB simulation to make a different angle of the simulation waveforms. And explain its working principle, again through the basic calculation, select trigger circuit and protection circuit structure and thyristor model and transformer ratio and capacity, complete the design task.Key words switching power supply; full bridge; PWM control circuit; rectifier; inverter; HF transformer目录第一章绪论 (1)1.1 开关电源概况 (1)1.2 本文设计内容 (2)第二章开关稳压电源电路设计 (3)2.1 开关稳压电源总体设计方案 (3)2.1.1 全桥稳压电路总体结构图及其说明 (3)2.1.2 总体方案论证 (3)2.2 开关稳压电源具体电路设计 (3)2.2.1 整流电路设计 (3)2.2.2 逆变电路设计 (4)2.2.3 驱动电路设计 (5)2.2.4 全桥移相开关控制电路 (5)2.3 高频变压器变比及容量 (8)2.4 系统仿真及波形 (9)2.4.1 MATLAB仿真软件介绍 (9)2.4.2 仿真电路图...............................................................10 2.4.3 仿真分析 (11)第三章课程设计总结 (14)参考文献 (15)致谢 (17)第一章绪论1.1开关电源概况随着电力电子技术的高速发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，进入80年代计算机电源全面实现了开关电源化，率先完成计算机的电源换代，进入90年代开关电源相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源，更促进了开关电源技术的迅速发展。
开关电源高频化是其发展的方向，高频化使开关电源小型化，并使开关电源进入更广泛的应用领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化。
另外开关电源的发展与应用在安防监控，节约能源、节约资源及保护环境方面都具有重要的意义。
开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯袋，电脑机箱，数码产品和仪器类等领域。
现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。
直流开关电源的核心是AC/DC转换器。
直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器；另一类是没有隔离的称为非隔离式AC/DC转换器。
开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。
线性电源成本在某一输出功率点上，反而高于开关电源。
随着电力电子技术的发展和创新，使得开关电源技术在不断地创新，这一成本反转点日益向低输出电力端移动，这为开关电源提供了广泛的发展空间。
根据开关器件在电路中连接的方式，目前比较广泛使用的开关电源，大体上可分为：串联式开关电源、并联式开关电源、变压器式开关电源等三大类。
其中，变压器式开关电源还可以进一步分成：推挽式、半桥式、全桥式等多种；根据变压器的激励和输出电压的相位，又可以分成：正激式、反激式、单激式和双激式等多种；如果从用途上来分，还可以分成更多种类。
1.2本文设计内容开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。
随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。
目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。
开关型稳压电源是由全波整流器，开关管，激励信号，续流二极管，储能电感和滤波电容组成。
实际上，开关稳压电源的核心部分是一个直流变压器。
“开关型稳压电源”与“串联调整型稳压电源”相比，以其高效节能；适应市电变化能力强；输出电压可调范围宽；一只开关管可方便地获得多组电压等级不同的电源；体积小，重量轻等诸多优点，而被广泛地得到采用。
本实验由主电路、整流电路、逆变电路、控制电路、驱动电路组成。
再设计中运用了电压驱动全控器件MOSFET来设计主电路，它具有驱动电路简单、驱动功率小、开关速度快、开关频率高等优点。
并配以整流电路和逆变电路。
改变开关的占空比，就可以输出电压的平均值，我们知道当S1导通时，输出整流二极管D1导通；反之，S2导通时，二极管D2导通。
当SI、S2都关断且电感电流连续时，D1、D2同时导通续流，开关元件断态时承受的峰值电压是Ure全桥电路不容易发生变压器的偏磁和直流饱和现象。
第二章开关稳压电源电路设计2.1开关稳压电源总体设计方案2.1.1全桥稳压电路总体结构图及其说明高频整流高频逆变整流电路滤波器变压器图2.1 全桥型开关稳压电源的基本结构电流经过整流后变为直流，再经过高频逆变变为交流，再经过高频整流到直流，最后经过滤波得到所需的直流。
2.1.2总体方案论证由于开关稳压电源的调整工作于开关状态，导通时管压降很小截止电流几乎为零，因此工作时管耗很小使开关电源的效率很高，通常在8O%左右，而线性电源一般效率低于50%。
由于开关电源的开关元件的工作频率很高，通常在几十KHz至几百KHz范围，因此电路中所使用的都是高频变压器其体积重量都很小，而且大多数开关电源都省去工频变压器由电网工频直接整流滤波，所以开关电源比同功率的线性电源其体积重量都小得多。
由丁开关电源的输出电压是由脉冲波形的占空比调节的，受输入电压幅度的影响较小，所以它的稳定范围很宽，对电网电压要求较低一般电网电压从140V--260V开关电源均可工作而线性电源一般允许电网电压波动正负10%，另电网电压频率变化4%时开关电源仍可工作。
2.2开关稳压电源具体电路设计2.2.1整流电路设计图2.2 输入整流滤波电路图整流滤波电路，主要有两部分组成：整流桥和滤波电路。
2.2.2逆变电路设计图2.3 逆变电路设计图如图2-2，采用电压型逆变电路，它有四个桥，可以看成由两个半桥电路组合而成，把桥臂1和4作为一对，桥臂2和3作为另一对，组成的两个桥臂同时导通，两对交替各导通180度，其特点为：直流侧为电压源或并联有大电容，交流侧输出波形为方波，逆变桥各臂都并联了反馈二极管。
2.2.3驱动电路设计图2.4 驱动电路图电流经过整流后变为直流，再经过高频逆变变为交流，再经过高频整流变为直流，最后经过滤波得到想要的直流，再传给负载。
