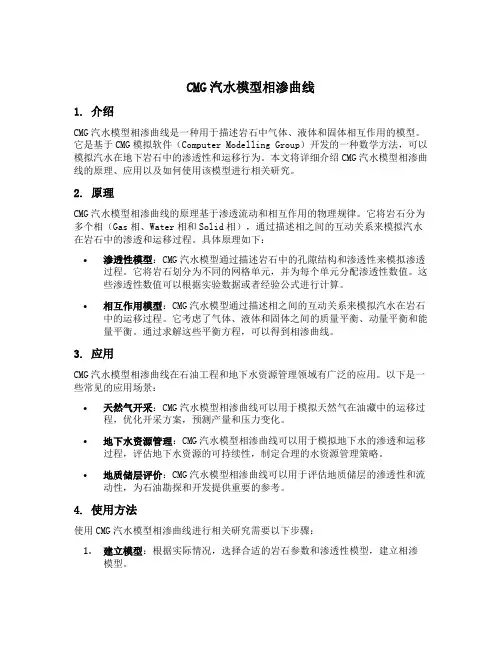

CMG汽水模型相渗曲线1. 介绍CMG汽水模型相渗曲线是一种用于描述岩石中气体、液体和固体相互作用的模型。
它是基于CMG模拟软件（Computer Modelling Group）开发的一种数学方法，可以模拟汽水在地下岩石中的渗透性和运移行为。
本文将详细介绍CMG汽水模型相渗曲线的原理、应用以及如何使用该模型进行相关研究。
2. 原理CMG汽水模型相渗曲线的原理基于渗透流动和相互作用的物理规律。
它将岩石分为多个相（Gas相、Water相和Solid相），通过描述相之间的互动关系来模拟汽水在岩石中的渗透和运移过程。
具体原理如下：•渗透性模型：CMG汽水模型通过描述岩石中的孔隙结构和渗透性来模拟渗透过程。
它将岩石划分为不同的网格单元，并为每个单元分配渗透性数值。
这些渗透性数值可以根据实验数据或者经验公式进行计算。
•相互作用模型：CMG汽水模型通过描述相之间的互动关系来模拟汽水在岩石中的运移过程。
它考虑了气体、液体和固体之间的质量平衡、动量平衡和能量平衡。
通过求解这些平衡方程，可以得到相渗曲线。
3. 应用CMG汽水模型相渗曲线在石油工程和地下水资源管理领域有广泛的应用。
以下是一些常见的应用场景：•天然气开采：CMG汽水模型相渗曲线可以用于模拟天然气在油藏中的运移过程，优化开采方案，预测产量和压力变化。
•地下水资源管理：CMG汽水模型相渗曲线可以用于模拟地下水的渗透和运移过程，评估地下水资源的可持续性，制定合理的水资源管理策略。
•地质储层评价：CMG汽水模型相渗曲线可以用于评估地质储层的渗透性和流动性，为石油勘探和开发提供重要的参考。
4. 使用方法使用CMG汽水模型相渗曲线进行相关研究需要以下步骤：1.建立模型：根据实际情况，选择合适的岩石参数和渗透性模型，建立相渗模型。
2.设定边界条件：设定模型的边界条件，包括初始条件、边界压力和温度等。
3.求解模型：使用CMG模拟软件求解相渗模型，得到相渗曲线。
4.分析结果：根据得到的相渗曲线，分析渗透性、流动性和运移行为，评估模型的可行性和准确性。
石油大学 油层物理课件 第三章(4)相渗及应用
第四节 饱和多相流体岩石的渗流特征
一、有效渗透率和相对渗透率的概念
2、有效渗透率(effective permeability)
例4: 设有一柱状岩样，L= 3 cm, A=4.9 cm2. 岩心中饱和50%的盐水 （μ w=1mPa·s）和50%的油（μ o=2.99 mPa·s)。当岩心两端压差为 △p=0.1MPa,盐水流量为0.09cm3/s，油的流量为0.05cm3/s，计算盐水 和油的有效渗透率。
三、影响相对渗透率曲线的因素
1、润湿性 一般情况下： 1）当岩石润湿性由亲油向亲 水转化时,油的相对渗透率趋 于升高,水的相对渗透率趋于 降低。 2）当岩石润湿性由亲油向亲 水转化时，油水相对渗透率曲 线右移。
随某相润湿程度的增强，其相对渗透率降低。
第四节 饱和多相流体岩石的渗流特征
三、影响相对渗透率曲线的因素
当岩石孔隙为一种流体100％饱和时测得的渗透 率。 绝对渗透率只是岩石本身的一种属性,与通 过岩石的流体性质无关。
QL 达西公式： k Ap
达西公式三个假设条件？
第四节 饱和多相流体岩石的渗流特征
一、有效渗透率和相对渗透率的概念
1、绝对渗透率(absolute permeability)
例1：已知： 柱状岩心A＝4.9cm2, L＝3cm,△P=0.1MPa (1)100%饱和盐水，Qw=0.497cm3/s (2)100%饱和油，Qo=0.166cm3/s. uo=2.99mPa.s uw=1mPa.s 求该岩样的绝对渗透率。 解：
第四节 饱和多相流体岩石的渗流特征
一、有效渗透率和相对渗透率的概念
2、有效渗透率(effective permeability) 70%盐水，30%油：kw=0.1837, ko=0.0366, ko+kw=0.2203 < k=0.304 50%盐水，50%油：kw=0.0055, ko=0.0915, ko+kw=0.097 < k=0.304 1) 有效渗透率不仅与岩石孔隙结构有关，而且与流 体饱和度大小有关。 2) 流体有效渗透之和总是小于岩石的绝对渗透率。
相渗曲线及其应用
相渗曲线及其应用
2020年7月15日星期三
主要内容
油水两相相对渗透率曲线 相对渗透率曲线的处理（标准化） 相对渗透率曲线的应用
2
一、油水两相相对渗透率曲线
1、概念
油相和水相相对 渗透率与含水饱和度 的关系曲线，称为油 水两相相对渗透率曲 线。随着含水饱和度 的增加，油相相对渗 透率减小，水相相对 渗透率增大。
12
（3）根据以下公式分别对Sw、Kro、Krw进行标准化处 理，以消除各相对渗透率曲线不同的Swi、Sor带来的影 响。
13
（4）根据下列公式求取回归系数a、b。
（5）取Sw*=0，0.1，0.2，…，0.9，1.0。由公式计算出平 均的Krw*、Kro*值，并绘制标准化平均相对渗透率曲线。 （6）根据油藏的平均空气渗透率，利用回归关系式，求 取Swi、Sor、Krwmax。
前缘含水饱和度和两相区平均含水饱和度一般根据分 流量曲线，用图解法求得。
（1）前缘含水饱和度Swf
在分流量曲线上，过（Swi，0）点作分流量曲线的切 线，切点的横坐标即为前缘含水饱和度Swf，切点的纵坐标 为前缘含水fw(Swf)。其计算公式为：
20
（2）两相区平均含水饱和度
在分流量曲线上，过点（Swi，0）作分流量曲线的切 线，切线与直线fw=1相交于一点，该点的横坐标即为两相 区平均含水饱和度。其计算公式为：
10
（5）将平均标准化相对渗透率曲线上各分点的Sw*、Kro*、 Krw*，换算公式如下：
（6）根据上述公式，作出油藏的平均相对渗透率曲线 。
11
2、与束缚水饱和度相关法
此方法是利用各油藏的空气渗透率K来求油水相对渗 透率曲线的特征值。 （1）选择具有代表性的油水相对渗透率曲线。 （2）建立岩心的束缚水饱和度（Swi）、残余油饱和度（ Sor）、残余油饱和度下的水相相对渗透率（Kromax）与空 气渗透率（K）的关系，并进行线性回归，以求取回归系 数，建立回归关系式。
2020年7月15日星期三
主要内容
油水两相相对渗透率曲线 相对渗透率曲线的处理（标准化） 相对渗透率曲线的应用
2
一、油水两相相对渗透率曲线
1、概念
油相和水相相对 渗透率与含水饱和度 的关系曲线，称为油 水两相相对渗透率曲 线。随着含水饱和度 的增加，油相相对渗 透率减小，水相相对 渗透率增大。
12
（3）根据以下公式分别对Sw、Kro、Krw进行标准化处 理，以消除各相对渗透率曲线不同的Swi、Sor带来的影 响。
13
（4）根据下列公式求取回归系数a、b。
（5）取Sw*=0，0.1，0.2，…，0.9，1.0。由公式计算出平 均的Krw*、Kro*值，并绘制标准化平均相对渗透率曲线。 （6）根据油藏的平均空气渗透率，利用回归关系式，求 取Swi、Sor、Krwmax。
前缘含水饱和度和两相区平均含水饱和度一般根据分 流量曲线，用图解法求得。
（1）前缘含水饱和度Swf
在分流量曲线上，过（Swi，0）点作分流量曲线的切 线，切点的横坐标即为前缘含水饱和度Swf，切点的纵坐标 为前缘含水fw(Swf)。其计算公式为：
20
（2）两相区平均含水饱和度
在分流量曲线上，过点（Swi，0）作分流量曲线的切 线，切线与直线fw=1相交于一点，该点的横坐标即为两相 区平均含水饱和度。其计算公式为：
10
（5）将平均标准化相对渗透率曲线上各分点的Sw*、Kro*、 Krw*，换算公式如下：
（6）根据上述公式，作出油藏的平均相对渗透率曲线 。
11
2、与束缚水饱和度相关法
此方法是利用各油藏的空气渗透率K来求油水相对渗 透率曲线的特征值。 （1）选择具有代表性的油水相对渗透率曲线。 （2）建立岩心的束缚水饱和度（Swi）、残余油饱和度（ Sor）、残余油饱和度下的水相相对渗透率（Kromax）与空 气渗透率（K）的关系，并进行线性回归，以求取回归系 数，建立回归关系式。
相渗曲线及其应用.
数，建立回归关系式。
S wi a1 b1 lg K
S or a 2 b2 lg K S rw max a3 b3 lg K
（3）根据以下公式分别对Sw、Kro、Krw进行标准化处 理，以消除各相对渗透率曲线不同的Swi、Sor带来的影
响。
* w
S
S w S wi 1 S wi S or
无因次采液指数的计算公式为：
J0 ' fw J l '( f w ) 1 fw
5、确定采出程度与含水的关系
采出程度可表示为驱油效率与体积波及系数的乘积， 即：
R Ed Ev
其中Ed可根据相对渗透率资料，用式（**）求得；Ev 的求取方法有两个，一是由油田的实际资料统计求得；二
非润湿相驱替润湿相过程中测得的相对渗透率称为驱替
相对渗透率
吸入过程的非润湿相相对渗透率低于排驱过程的非润湿 相相对渗透率 润湿相的驱替和吸入过程的相对渗透率曲线总是比较接 近，可以重合
（2）岩石表面润湿性的影响
1 ）强亲水岩石油水相渗曲线的等渗点的 Sw 大于 50 ％，而
强亲油者小于50％； 2）亲水岩石油水相渗曲线的 Swi 一般大于 20％，亲油者小 于15％； 3）亲水岩石油水相渗曲线在最大含水饱和度（完全水淹）
所以有：
1 1 fw K ro w bs w w 1 1 ae K rw o o
(*)
根据此式绘制的 fw—Sw 关系曲线，称为水相的分流量曲线。 严格地讲，以上求得的水相分流量曲线，应为地层水
的体积分流量曲线，把地层水的体积分流量曲线换算为地
面水的质量分流量曲线，其换算公式为：
fw
油水相对渗透率曲线ppt课件
13
影响相对渗透率曲线的因素
• 岩石非均质（层理）的影响
在各向异性的Berea砂岩上 发现，平行层理流动的相对渗 透率值高于垂直于层理流动的 相应值。同时沙粒大小、分布 颗粒形状以及方向性，孔隙大 小分布，几何形态，岩石比面 以及后生作用等都会影响相渗 曲线。
精选ppt课件2021
14
影响相对渗透率曲线的因素
• 经验法则 （1） 水湿 油湿
束缚水饱和度 >20-25 <10%
交点饱和度
>50% <50%
Kw(Sor)
<30% >50%
（2）如果气－油相对渗透率曲线中的油相相对渗透率 与水－油相对渗透率曲线中的水相相对渗透率相近，
则岩样是水湿的；
• 注意：此方法只能用于强润湿行为的定性判断，对于 中间润湿性或混合润湿性，则无规律可循。
精选ppt课件2021
9
影响相对渗透率曲线的因素
• 流体形态的影响
有表面活性剂存在时，油水相态有三种：油为分散相， 油为分散介质，乳化状态。油水在孔隙介质中共同渗 流，分散介质的渗流能力会大于分散相。
精选ppt课件2021
10
影响相对渗透率曲线的因素
• 饱和历程的影响——滞后现象
其滞后现象是由毛管压力滞后引起的。非湿相的相渗受 饱和顺序的影响要远大于对湿相的影响；湿相的驱替 和吸入过程的相渗曲线比较接近。
• 稳态法
• 理论依据：忽略毛管压力和重力作用的两相不可压缩、 不互溶流体的一维渗流方程；
• 做法：让固定比例的流体通过岩样，直到达到稳定状 态（压力分布、饱和度分布不随时间而改变，各相流 体在孔隙中分布达到平衡），求得此平衡状态下的饱 和度、压力和流量，然后直接用达西定律计算油水相 对渗透率。
cmg汽水模型相渗曲线
cmg汽水模型相渗曲线

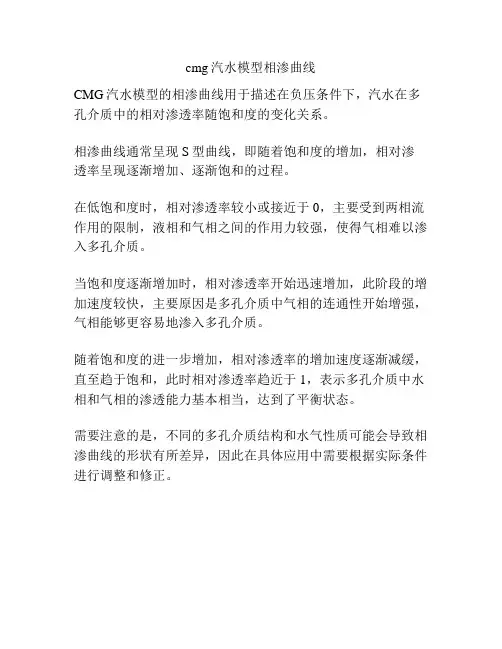

CMG汽水模型的相渗曲线用于描述在负压条件下，汽水在多孔介质中的相对渗透率随饱和度的变化关系。
相渗曲线通常呈现S型曲线，即随着饱和度的增加，相对渗透率呈现逐渐增加、逐渐饱和的过程。
在低饱和度时，相对渗透率较小或接近于0，主要受到两相流作用的限制，液相和气相之间的作用力较强，使得气相难以渗入多孔介质。
当饱和度逐渐增加时，相对渗透率开始迅速增加，此阶段的增加速度较快，主要原因是多孔介质中气相的连通性开始增强，气相能够更容易地渗入多孔介质。
随着饱和度的进一步增加，相对渗透率的增加速度逐渐减缓，直至趋于饱和，此时相对渗透率趋近于1，表示多孔介质中水相和气相的渗透能力基本相当，达到了平衡状态。
需要注意的是，不同的多孔介质结构和水气性质可能会导致相渗曲线的形状有所差异，因此在具体应用中需要根据实际条件进行调整和修正。
相渗曲线详解ppt课件
