三端可调集成稳压器的特性、作用及检测方法
三端可调稳压电路 -回复
三端可调稳压电路-回复
三端可调稳压电路是一种能够提供稳定输出电压的电路，可以调节输出电压的大小。
该电路通常由输入端、输出端和地端组成，输入电压通过控制电路传递到负载上，使负载得到稳定的电压。
三端可调稳压电路通常包括三个主要部分：基准电压源、差动放大器和功率放大器。
基准电压源是通过使用特定的元件和电路技术来提供一个稳定的参考电压。
差动放大器将输入电压和基准电压进行比较，产生一个误差电压。
功率放大器根据误差电压的大小和方向，调节输出电压的大小，使其等于基准电压。
在三端可调稳压电路中，通过改变功率放大器中的控制电压来调节输出电压的大小。
不同的电路设计可以使用不同的元件和电路技术来实现电压调节的功能。
三端可调稳压电路通常被广泛应用于各种电子设备和系统中，例如电源适配器、电子测量仪器等。
它可以确保负载得到稳定和可靠的电压，提高设备的性能和可靠性。
LM317三端可调正稳压器集成电路中文资料
LM317三端可调正稳压器集成电路中文资料LM117/LM317简介LM117/LM317是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。
LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
LM117负电压输出LM317正电压输出LM317特性简介可调整输出电压低到1.2V。
保证1.5A输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围LM117/LM317 1.25V 至37V 连续可调图1 LM317典型应用电路图2 LM317外形引脚图片典型的 TO-3封装 TO-220封装 ISOWATT220封装 D2PA K 封装LM117 LM117KLM217 LM217K LM217TLM217D2T LM317 LM317K LM317TLM317P LM317D2T LM317电气参数： 符号参数测试条件LM117/LM217LM317 单位--- - 最小 典型最大 最小 典型 最大 -△V o线路调整Vi-V o=3 to40V Tj=25℃ -0.01 0.02 - 0.01 0.04 %/V-0.02 0.05 - 0.02 0.07 %/V △V o负载调节V o ≤ 5V Io =10mA to IMAX Tj=25℃-5 15 - 5 25 mV -20 20 20 70 mV V o ≥ 5V Io=10mA toIMAXTj=25℃ - 0.1 0.3 - 0.1 0.5 % - - 0.3 1-0.3 1.5 % IADJ调整引脚电流- 50 100 - 50 100 mA △IADJ 调整引脚电流 Vi-V o=2.5 to40V Io=10mA toIMAX- --0.25-0.25mA VREF参考电压（在引脚3和引脚1 ）Vi-V o =2.5 to 40V Io =10mA to IMAX PD≤PMAX - 1.2 1.25 1.3 1.2 1.25 1.3 V△V o / V o输出电压温度稳定性- - - 1 -- 1 -% Io(min) 最小负载电流 Vi-V o=40V-3.553.510mA Io(max) 最大负载电流 Vi-V o≤15vPD<PMAX- 1.5 2.2 - 1.5 2.2 -AVi-V o =40vPD<PMAX Tj =25℃- 0.4 - - 0.4 - AeN输出噪声电压B=10Hz to10KHz Tj=25℃- 0.003 - - 0.003 - % SVR电源电压抑制Tj=25℃ f=120HzCADJ =0 66 65 -80 - dB CADJ=10uF80-6680-dBLM317如何应用计算图3决定LM317输出电压的是电阻R1,R2的比值,假设R2是一个固定电阻.因为输出端的电位高,电流经R1, R2流入接地点. LM317的控制端消耗非常少的电流,可忽略不计.所以, 控制端的电位是I x R2,又因为LM317 控制端, 输出端接脚间的电位差为1.25 V,所以O ut(输出）的电压是:接下来,计算I: out与adj接脚间的电位差为1.25 V,电阻R1.电流I是: 1.25/R1。

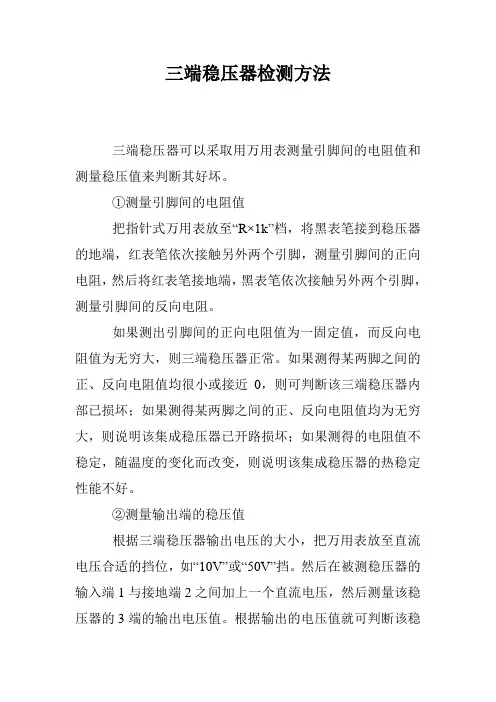

三端稳压器检测方法
三端稳压器检测方法
三端稳压器可以采取用万用表测量引脚间的电阻值和测量稳压值来判断其好坏。
①测量引脚间的电阻值
把指针式万用表放至“R×1k”档，将黑表笔接到稳压器的地端，红表笔依次接触另外两个引脚，测量引脚间的正向电阻，然后将红表笔接地端，黑表笔依次接触另外两个引脚，测量引脚间的反向电阻。
如果测出引脚间的正向电阻值为一固定值，而反向电阻值为无穷大，则三端稳压器正常。
如果测得某两脚之间的正、反向电阻值均很小或接近0，则可判断该三端稳压器内部已损坏；如果测得某两脚之间的正、反向电阻值均为无穷大，则说明该集成稳压器已开路损坏；如果测得的电阻值不稳定，随温度的变化而改变，则说明该集成稳压器的热稳定性能不好。
②测量输出端的稳压值
根据三端稳压器输出电压的大小，把万用表放至直流电压合适的挡位，如“10V”或“50V”挡。
然后在被测稳压器的输入端1与接地端2之间加上一个直流电压，然后测量该稳压器的3端的输出电压值。
根据输出的电压值就可判断该稳
压器是否正常。
此法对于在线测量也是适用的，而且更容易观察稳压效果。
测试时加至输入端的电压应比标称输出电压高3V，但不能超过其规定的最大输入电压。

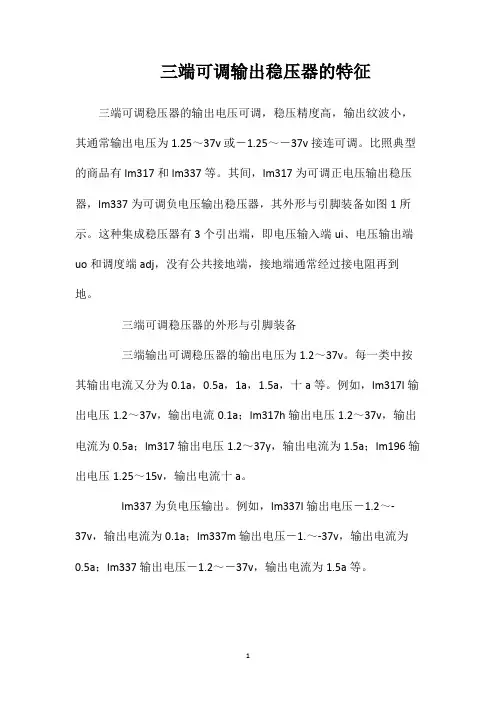

三端可调输出稳压器的特征
三端可调输出稳压器的特征三端可调稳压器的输出电压可调，稳压精度高，输出纹波小，其通常输出电压为1.25～37v或－1.25～－37v接连可调。
比照典型的商品有lm317和lm337等。
其间，lm317为可调正电压输出稳压器，lm337为可调负电压输出稳压器，其外形与引脚装备如图1所示。
这种集成稳压器有3个引出端，即电压输入端ui、电压输出端uo和调度端adj，没有公共接地端，接地端通常经过接电阻再到地。
三端可调稳压器的外形与引脚装备
三端输出可调稳压器的输出电压为1.2～37v。
每一类中按其输出电流又分为0.1a，0.5a，1a，1.5a，十a等。
例如，lm317l输出电压1.2～37v，输出电流0.1a；lm317h输出电压1.2～37v，输出电流为0.5a；lm317输出电压1.2～37y，输出电流为1.5a；lm196输出电压1.25～15v，输出电流十a。
lm337为负电压输出。
例如，lm337l输出电压－1.2～-
37v，输出电流为0.1a；lm337m输出电压－1.～-37v，输出电流为0.5a；lm337输出电压－1.2～－37v，输出电流为1.5a等。
1。
三端集成稳压电路的工作特点
三端集成稳压电路的工作特点
三端集成稳压电路是一种常见的直流稳压电源，它具有许多优点，如输出电压稳定、电路结构简单、输出电流小、纹波电压小、保护功能完善等。
以下是三端集成稳压电路的特点。
1.输出电压稳定
三端集成稳压电路采用负反馈控制原理，能够有效地稳定输出电压。
即使在负载变化或电源波动的情况下，输出电压也能保持稳定。
因此，这种稳压电路特别适合用于需要稳定输出电压的电子设备中。
2.电路结构简单
三端集成稳压电路的电路结构相对简单，主要由基准电压源、误差放大器、调整管和保护电路等组成。
这种结构使得电路设计简单，调试方便，同时也能有效地减小电路的体积和重量，有利于提高设备的性能和可靠性。
3.输出电流小
三端集成稳压电路的输出电流相对较小，一般只有几毫安到几百毫安。
这使得这种稳压电路特别适合用于小型电子设备或低功耗设备中，能够有效地降低设备的功耗和发热量。
4.纹波电压小
三端集成稳压电路采用负反馈控制原理，能够有效地抑制输出纹波电压。
即使在负载变化或电源波动的情况下，输出纹波电压也能保持较小，有利于提高设备的性能和稳定性。
5.保护功能完善
三端集成稳压电路具有完善的保护功能，能够有效地保护调整管和负载设备
不受损坏。
例如，当负载设备出现短路时，这种稳压电路能够自动切断调整管的驱动信号，防止调整管因过流而损坏；当负载设备出现开路时，这种稳压电路能够自动减小调整管的驱动信号，防止调整管因过压而损坏。
同时，这种稳压电路还具有过温保护功能，能够有效地保护设备不受高温影响。
三端稳压器的引脚识别与性能检测方法
三端稳压器的引脚识别与性能检测方法引脚识别与主要性能检测(1)引脚识别三端稳压器的封装有金属封装和塑料封装两种，外形如同一只大功率晶体管，引脚的排列如图9-30所示。
不同系列的稳压器，其各脚的作用不同。
其中最常用的W78××系列稳压器，①为输入端(I)，②为输出端(O)，③为公共端(COM);W79××系列则是①为公共端，②为输出端，③为输入端;常用的可调三端稳压器LM317T，外形如W78××，其①为可调端，②为输入端，③为输出端。
③端输出电压值由①端电压变化调节。
图9-30 三端稳压器引脚排列(2)性能鉴别对78××和79××系列三端稳压器，鉴别其好坏可使用万用表R × 100挡，分别检测其输入端与输出端的正、反向电阻值。
正常时，阻值相差在数千欧以上;若阻值相差很小或近似为零，说明其已损坏。
表9-14、表9-15为最常用的78××和79××21种三端稳压器的实测各引脚非在路电阻值，供检测时参考。
▼表9-14 78××三端稳压器各引脚非在路电阻值(kΩ )▼表9-15 79××三端稳压器各引脚非在路电阻值(kΩ )使用注意事项(1)分清3个引出脚三端集成稳压器的输入、输出和接地端装错时很容易损坏，需特别注意。
在安装时一定要焊接良好，否则会导致输出电压的波动，易损坏输出端上的其他电路，也可能损坏集成稳压器本身。
在拆装集成稳压器时要先断开电源。
输出电压大于6V的三端集成稳压器的输入、输出端最好接一保护二极管，可防止输入电压突然降低时，输出电容对输出端放电引起三端集成稳压器的损坏。
(2)正确选择输入电压范围三端集成稳压器内部的二极管、三极管均有一定的耐压值，因此整流器输出电压的最大值不能大于集成稳压器的最大允许输入电压值。
三端稳压器的应用方法
三端稳压器的应用方法三端稳压器是一种电子元件，主要用于电路中对电压进行稳定和调节。
它可以将输入电压稳定为固定的输出电压，从而保证电路的正常工作。
三端稳压器广泛应用于电子产品中，如电源、手机、电视机等，因其性能稳定、可靠性高而备受欢迎。
本文将介绍三端稳压器的应用方法。
一、三端稳压器的基本原理三端稳压器是一种线性稳压器，它的基本原理是利用晶体管的基本放大作用和反馈控制原理来实现电压的稳定和调节。
三端稳压器有三个引脚，分别是输入引脚、输出引脚和调节引脚。
输入引脚接收电源电压，输出引脚输出稳定电压，调节引脚用于控制输出电压的稳定值。
三端稳压器的核心部件是一个晶体管和一个稳压二极管。
晶体管负责放大电压，稳压二极管负责稳定电压。
当输入电压变化时，稳压二极管会自动调整电流，使得输出电压保持稳定。
同时，调节引脚可以通过外部电路调整输出电压的稳定值。
二、三端稳压器的特点1. 稳定性好。
三端稳压器能够自动调整输出电压，使其稳定在设定值附近，不受输入电压的变化影响。
2. 精度高。
三端稳压器的输出电压精度高，能够满足各种电路对电压精度的要求。
3. 体积小。
三端稳压器的体积小，便于集成在各种电子产品中。
4. 可靠性高。
三端稳压器的工作原理简单，结构稳定，使用寿命长。
三、三端稳压器的应用方法三端稳压器的应用方法主要包括以下几个方面：1. 电源电压稳定。
在电路中，三端稳压器可以用来稳定电源电压，保证电路正常工作。
通常，输入电压的范围为7V~24V，输出电压可以根据需要调整，常见的有5V、12V等。
2. 电压调节。
三端稳压器可以通过调节引脚来调节输出电压的稳定值。
在电路中，可以利用三端稳压器来调节电压，控制电路的工作状态。
3. 电池充电。
三端稳压器可以用来控制电池充电电压，保证电池充电时电压稳定，不会对电池造成损害。
4. LED驱动。
三端稳压器可以用来驱动LED，保证LED的亮度稳定，不会因电压的变化而影响LED的亮度。
5. 电流限制。
三端可调集成稳压器的特性及作用
三端可调集成稳压器的特性及作用三端可调式集成稳压器是在三端固定式集成稳压器的基础上发展起来的，它不仅保留了固定输出稳压器的优点，而且在性能指标上有很大的提高。
三端可调集成稳压器的输入电流几乎全部流到输出端，流到公共端的电流非常小，因此可以用少量的外部元件方便地组成精密可调的稳压电路，应用更为灵活。
使用时只需改变外接两只电阻的阻值比，就可对输出电压进行调整，从而获得所需的稳定电压。
它具有全过载保护功能，包括限流、过热和安全区域的保护，即使调节端悬空，保护电路仍然有效。
这种稳压器可以几个并联使用，在保证原有稳压精度下使输出电流得到扩展（可达10A)。
三端可调集成稳压器分正压输出和负压输出两种，国产主要型号有CW317、CW337 (与美国国家半导体公司的LM317、LM337的技术标准相近）。
其中CW317输出电压1.2~37V连续可调，CW337输出电压一1.2~一37V连续可调，输出电流均为1.5A。
CW317、CW337外形及引脚排列见图1，图中Ui、U。
、ADJ分别为输入、输出、调整端。
调整端用于外接取样电阻分压器，以实现输出电压可调。
稳压器没有公共接地端，接地端往往通过电阻接地。
图1 三端可调集成稳压器外形及引脚排列。
常用三端稳压功能介绍
常用三端稳压功能介绍常用的三端稳压功能指的是在电源电压输入端、输出端和地端分别设置稳压功能，用于保持输出电压的稳定性。
这种设计主要用于电子设备和电路的稳压电源中，可以有效地防止电压的波动和干扰对电子设备的损坏，并确保设备的正常运行。
三端稳压功能可以分为线性稳压和开关稳压两种方式。
线性稳压通过可变电阻和电感器调整电流的大小，从而实现稳定输出电压。
开关稳压则通过开关管实现对输出电流的调整，更加高效而稳定。
三端稳压功能主要有以下几种：1.输出端稳压功能：这是稳压电源中最基本的功能之一、输出端稳压功能可以通过调整输出电流的大小来保持输出电压的稳定性。
它一般通过电流反馈来实现，将输出电流与参考电流进行比较，然后调整开关管的导通时间来控制输出电流。
这样就能够保持输出电流的稳定性，从而实现稳压功能。
2.输入端稳压功能：输入端稳压功能主要用于保护电源电压输入端不受功率因数、电压波动和电流涌入等因素的影响。
它一般通过电压反馈来实现，将输入电压与参考电压进行比较，然后调整开关管的导通时间来控制输入电压的大小。
这样就能够保持输入电压的稳定性，从而实现稳压功能。
3.地端稳压功能：地端稳压功能主要用于防止地线电压波动和干扰对电子设备的干扰。
地端稳压功能通过将地线与电源电压输入端和输出端相连，将地线电压与参考电压进行比较，然后调整开关管的导通时间来控制地线电压的大小。
这样就能够保持地线电压的稳定性，从而实现稳压功能。
除了以上三种常用的稳压功能，还有其他一些附加功能可以增强稳压电源的性能。
例如，过流保护功能可以保护电子设备免受电流过大的损害；过压保护功能可以保护电子设备免受电压过高的损害；短路保护功能可以保护电子设备免受电路短路的损害。
总之，常用的三端稳压功能是保持输出电压的稳定性，可以通过输出端稳压功能、输入端稳压功能和地端稳压功能来实现。
这种设计可以有效地防止电压的波动和干扰对电子设备的损坏，并确保设备的正常运行。
通过添加附加功能，还可以提供更全面的保护和稳定性，提高稳压电源的性能。
三端稳压器及其检测
浅谈三端稳压器及其检测【摘要】集成稳压器又叫集成稳压电路，是指输入电压或负荷发生变化时，能使输出电压保持不变的集成电路。
现在国际上的集成稳压器已有数百多个品种，常见的有三端固定式集成稳压器、三端可调式集成稳压器、多端可调式集成稳压器和开关式集成稳压器等。
本文比较全面地介绍三端稳压器的种类、封装形式、检测的方法以及注意事项等，旨在方便检验人员进行检测。
【关键词】集成稳压器；三端集成稳压器；检测集成稳压器又称集成稳压电源，电路形式大多采用串联稳压方式。
集成稳压器自诞生以来为电源的集成化和小型化开辟了新的途径，占领了几乎所有的军用、工业及民用电子设备、仪器仪表、家用产品等的各个领域，可以说没有那个电子产品中找不到集成稳压器的影子。
它与传统的分立元件组成的直流稳压器相比，具有外接元件少、体积小、重量轻、价格低、性能稳定、可靠性高、安装调试使用方便等特点。
本文主要介绍三端稳压器种类、封装形式及其检测问题。
1 三端集成稳压器的定义三端集成稳压器顾名思义就是只有三个管脚的稳压器，即输入端、输出端和公共地端。
三端集成稳压器属于线性稳压器件，其特点是调整管在线性区工作，是依靠调整管的管压降来稳定输出电压的，因此只能用于降压。
2 三端集成稳压器的分类2.1 根据输出电压是否可调分类2.1.1 固定输出的三端集成稳压器是指由生产厂家预先调整，输出为固定值的三端集成稳压器。
例如： 7805 型集成三端稳压器，其输出的固定电压值为+5v；2.1.2 输出可调的三端集成稳压器是指稳压器输出电压可通过少数外接元器件在较大范围内调整输出电压值，即当调整外接元器件值时，可获得所需的输出电压。
例如：cw317 型集成三端稳压器，其输出电压可以在12～37v 的范围内连续可调。
2.2 根据输出电压的正负分类2.2.1 输出正电压系列，即78 ××的集成稳压器。
其电压共分为5～24v 七个挡。
例如： 7805 、7806 、7809 等，其中字头78 表示输出电压为正值，后面数字表示输出电压的稳压值；2.2.2 输出负电压系列，即79 ××的集成稳压器。
三端集成稳压器[5篇]
![三端集成稳压器[5篇]](https://img.taocdn.com/s3/m/f967fb07cd7931b765ce0508763231126edb7764.png)
三端集成稳压器[5篇]以下是网友分享的关于三端集成稳压器的资料5篇，希望对您有所帮助，就爱阅读感谢您的支持。
三端集成稳压器第一篇单片集成稳压电源，具有体积小，可靠性高，使用灵活，价格低廉等优点。
最简单的集成稳压电源只有输入，输出和公共引出端，故称之为三端集成稳压器。
常用的是W78xx、w79xx系列三端集成稳压器，该组件如下图，稳压器的硅片封装在普通功率管的外壳内，电路内部附有短路和过热保护环节。
线性三端集成稳压器的分类1.三端固定正输出，国标型号为CW78--/CW78M--/CW78L--2.三端固定负输出，国标型号为CW79--/CW79M--/CW79L--3.三端可调正输出，国标型号为CW117--/CW117M--/CW117L-CW217--/CW217M--/CW217L--CW317--/CW317M--/CW 317L--4.三端可调负输出，国标型号为CW137--/CW137M--/CW137L-CW237--/CW237M--CW237L--CW337--/CW337M--/CW337L--5.三端低压差 1.5A 0.5A 0.1A6.大电流三端以上1---为军品级；2---为工业品级；3---为民品级。
军品级为金属外壳或陶瓷封装，工作温度范围-55℃～150℃；工业品级为金属外壳或陶瓷封装，工作温度范围-25℃～150℃；民品级多为塑料封装，工作温度范围0℃～125℃。
线性集成稳压应用电路三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。
一般最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V 。
安装足够大的散热器，散热片总是和最低电位的第③脚相连C1，C4改善纹波特性，C2消除芯片自激震荡和改善瞬态响应，C3减小高频干扰。
由于稳压管反相电压较低，当输入无电压时，反并联二极管D用于泄放C4电容能量。
UREF=1.25V，IREF=50uA，UREF很稳定采用LM117和LM137实现的输出电压连续可调的正、负输出稳压电路大电流稳压器：NS公司的LM196/396大电流可调稳压器1.25V——15V范围内可以提供10A电流低失稳稳压器失稳电压：当输入电压逐渐降低直至输出电压波动超出规定电压时，输入和输出电压之差为失稳电压。
三端可调稳压器原理
三端可调稳压器原理
三端可调稳压器是一种用来稳定电压输出的电路装置。
它由输入端、输出端和调节端组成。
原理上，三端可调稳压器通过反馈控制的方式来调节电压的大小，使得输出端的电压能够始终保持在设定的稳定值。
具体来说，输入端的电源电压通过稳压器的管脚输入。
然后，输入端的电压经过内部放大电路进行放大，得到一个控制信号。
这个控制信号会被送入调节端，经过比较和放大等处理后，形成一个反馈信号。
反馈信号会与设定稳定值进行比较，如果输出电压与设定稳定值有偏差，反馈信号会向调节端发出相应的调节指令。
调节端会调节输出端的电压，使得输出电压逐渐接近设定稳定值。
一旦输出电压达到设定稳定值，反馈信号将不再改变，调节端也不再进行调节。
总结起来，三端可调稳压器的工作原理主要是通过内部的反馈控制电路实现的。
输入端的电压经过放大和处理后形成反馈信号，通过与设定稳定值进行比较和调节，控制输出端的电压维持在稳定值。
这样可以保证输出端的电压在变化的负载或电源条件下保持不变，实现稳定的电压输出。
三端集成稳压器检测仪的制作
三端集成稳压器检测仪的制作随着家用电器产品的发展，各种交流稳压电源的使用也越来越普遍，三相高精度全自动交流稳压器.SVC系列稳压器采用自耦式或补偿式调节，是由接触调压器、补偿变压器（在较大功率中使用）、自动控制电路和伺服电机组成。
当电网电压不稳或负载变化时，自动控制电路进行取样、放大，控制伺服电机带动转臂、电刷按所需方向转动，使输出电压调整到额定值而达到稳定目的。
它具有体积小、重量轻、自身功耗低、各种保护功能齐全、三相自动平衡、稳定可靠、输出波形失真小等优点.1、三端集成稳压器检测仪用于检测判断78XX系列和LM217/317系列三端集成稳压器的好坏.三端集成稳压器是应用很广泛的集成块，它的好坏直接影响直流稳压电源能否正常工作。
制作检测仪器用于检测三端稳压器的好坏是电子爱好者很好的选择。
电路原理分析三端集成稳压器检测仪电路如图1所示。
该电路主要由桥式整流电路、电容滤波、分流电阻、多功能插座、其检测电路五部分组成。
变压器将220v交流电变成36v的交流电，经VDl、VD2、VD3、VD4组成桥式整流电路整流。
C1为滤波电容，R1为分流电阻。
XS为多功能插座，是LMl78XX、LM317的插接口，电阻R2、R3、R4、R5、调节电位器RPl、读数电位器RP2、发光二极管LED、VD5、C2、选型开关S组成检测电路。
当检测LM78XX(以LM7812为例)，将被检测集成块的三只管脚对应插入XS测试插座中，选型开关s位置1位，将读数电位器RP2的阻值调至最大。
这时由于开关S在1位，使IC第②脚(公共脚)接地，故IC第③脚电压输出端(A点)对地应为12V电压，这时LED点亮，如LED不亮则说明Ic第③脚开路，如LED过亮，则说明IC内部短路。
再调RP2，使C点的电位升高，C点电位升到一定数值时VD导通，B点电位升高，当B点电位和A电位相等时，LED熄灭，由于RP2的旋钮位置事先是用直流电源标度的，所以可RP2旋转位置(即LED熄灭时的位置)读出IC的输出电压；当检测LM317时，将检测管的三只管脚对应插入XS测试插座中，选型开关S置2位，RP2调至最大阻值，这时LM317的调整脚接在R3和RPl组成的分压器上。
三端集成稳压器
CW317系列集成稳压器的组成框图
11
三、三端集成稳压器的应用
1.三端固定式集成稳压器的应用 如下图所示： 该图为三端稳压器的基本应用，C1、C2作为高频旁 路电容，抑制电路引入的高频干扰，实现频率补偿以防 止高频自激振荡。
12
固定式集成稳压器
观察负载对输出电压影响
13
2.三端可调式集成稳压器的应用 如下图所示： 图为基本应用，输出电压UO=1.2(1+R2/R1)，其中 R1不高于240欧姆。
1.2表示CW317 内部的基准电 压为1.2V
UREF=1.2V
14
3.三端集成稳压器在计算机主板中的应用
高精度基 准电源
3 调整端 2 1 3 1
10
1
2
3
2 3
CW317的符号和引线位置
下图为CW317三端可调式集成稳压器组成框图。主要 由调整管V、比较放大器A、电流源电路、带隙基准电压 源电路和偏置电路组成。其中公共端改接到输出端，无 接地端，基准电压接至比较放大器的同相端和调整端间。 当外电路接上R1、R2时， 由于IADJ(≈50uA)<<I1， I1=UREF/R1，因此输出电压：
7
MC79XX
8
功能?
二极管 作用?
9
二、三端可调式集成稳压器
三端可调式稳压器用在需要扩大输出电压调节范围 的场合，三个接线端分别为输入端、输出端、调整端。 三端可调式稳压器主要有正电压输出的CW317、 CW117、CW217系列和负电压输出的CW337、CW137、 CW237系列。
零基础学电子电路之三端稳压器介绍及应用
零基础学电子电路之三端稳压器介绍及应用
在介绍三端稳压器之前有必要了解一下集成稳压器，集成稳压器也叫集成稳压电路，就是把不稳定的直流电转换成稳定的直流电的集成电路（之前是用分立件组成的稳压电路）
随着电子技术的迅速发展，集成稳压电源运用越来越普及，其中小功率的稳压电源以三端式串联型稳压器应用最为普遍。
三端集成稳压器：将串联稳压电源和保护电路集成在一起就是集成稳压器。
集成稳压器有：输入端、输出端和公共端，称三端集成稳压器。
温馨提示：要特别注意，不同型号，不同封装的集成稳压器，它们三个电极的位置是不同的，要查资料确定，如果有需要，我也可以提供分享给大家。
应用电路：
三端固定输出集成稳压器的典型应用电路如图所示
三端可调输出集成稳压器的典型应用电路如图所示。
可调输出三端集成稳压器的内部，在输出端和公共端之间的参考源，因此输出电压可通过电位器调节。
利用三端集成稳压器组成恒流源：
1，小电流恒流源
2，稳压器做恒流源
3，可调稳压器做恒流源（大电流）。
可调三端稳压器应用电路方案
可调三端稳压器应用电路方案可调三端稳压器是一种常见的电子电路元件，广泛应用于各种电子设备中。
它的作用是在电路中提供稳定的直流电压，保证电路正常运行。
本文将深入讨论可调三端稳压器的应用电路方案，以及我对其观点和理解。
一、可调三端稳压器的基本原理和结构可调三端稳压器是基于稳压芯片构建的电路，其基本原理是利用负反馈的方法来实现稳定输出电压。
它由输入端、输出端和调节端组成，通过参考电压和电阻分压的方式，使得输出电压保持在设定值附近。
常见的稳压芯片有LM317、LM1117等。
二、可调三端稳压器的应用电路方案1. 定电流驱动方案在某些电路中，需要提供稳定的定电流驱动电源。
可调三端稳压器可以通过适当的电路配置来实现这一要求。
通过在调节端接入一个合适的电阻，可以使稳压芯片输出的电压和电流保持恒定，从而实现定电流驱动。
2. 恒流源电路方案恒流源电路在一些特定应用中非常重要，如LED驱动电路、运算放大器偏置电流源等。
可调三端稳压器可以作为恒流源电路的核心部件，通过合适的电路连接和调节元件的值来实现恒定的输出电流。
3. 低噪声电源方案在一些对电源噪声要求较高的应用中，如高灵敏度的测量仪器、音频放大器等，可调三端稳压器可以通过添加合适的滤波电路来减小输出端的噪声。
通过合理设计和选择滤波电路元件，可以将输出电源的噪声降至最低。
4. 多通道输出方案在一些特殊应用中，需要提供多个稳定的输出电压。
可调三端稳压器可以通过并联或级联连接的方式实现多通道输出，以满足不同的电路需求。
通过适当调节每个稳压芯片的输出电压和输出电流，可以灵活满足不同的应用要求。
三、我对可调三端稳压器应用电路方案的观点和理解可调三端稳压器是一种非常实用的电路元件，可以应用于各种电子设备中。
我认为，选择合适的电路方案对于保证电路稳定性和功能的发挥非常重要。
在实际应用中，根据具体需求选择合适的稳压芯片和电路配置非常关键。
不同的应用场景可能需要不同的参数和特性，并且需要根据电路的工作环境和要求进行合理的优化设计。
三端可调节输出正电压稳压器LM317T
三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
三端可调稳压器的识别与检测说明
三端可调稳压器的识别与检测说明三端可调稳压器是在三端不可调稳压器的基础上发展起来的，它最大的优点就是输出电压在一定范围内可以连续调整。
它和三端不可调稳压器一样，也有正电压输出和负电压输出两种。
常见的三端可调稳压器的实物外形如下图所示。
1．三端可调稳压器的分类（1）按输出电压分类三端可调稳压器按输出电压可分为 4 种：第一种的输出电压为 1.2～15V，如 LM196/396；第二种的输出电压为 1.2～32V，如 LM138/238/338；第三种的输出电压为 1.2～33V，如LM150/250/350；第四种的输出电压为 1.2～37V，如 LM117/217/317。
（2）按输出电流分类三端可调稳压器按输出电流分为 0.1A、0.5A、1.5A、3A、5A、10A 等。
如果稳压器型号后面加字母L，说明它的输出电流为0.1A，如LM317L 就是最大输出电流为 0.1A 的稳压器；如果稳压器型号后面加字母 M，说明该稳压器的输出电流为0.5A，如LM317M 就是最大输出电流为0.5A 的稳压器；稳压器型号后面没有加字母的，说明它的输出电流为1.5A，如LM317 就是最大输出电流为 1.5A 的稳压器。
而LM138/238/338 是5A 的稳压器，LM196/396是10A 的稳压器。
2．三端可调稳压器的工作原理三端可调稳压器由恒流源（启动电路）、基准电压形成电路、调整器（调整管）、误差放大器、保护电路等构成。
三端可调稳压器 LM317 的构成如下图所示。
当稳压器LM317 的输入端有正常的供电电压输入后，该电压不仅为调整器（调整管）供电，而且通过恒流源为基准电压放大器供电，由它产生基准电压。
基准电压加到误差放大器的同相（+）输入端后，误差放大器为调整器提供导通电压，使调整器开始输出电压，该电压通过输出端子输出后，为负载供电。
当输入电压升高或负载变轻，引起LM317 输出电压升高时，误差放大器反相（－）输入端输入的电压增大，误差放大器为调整器提供的电压减小，调整器输出电压减小，最终使输出电压下降到规定值。
