抓棉机
特吕茨勒抓棉机使用说明书
特吕茨勒抓棉机使用说明书特吕茨勒抓棉机使用说明书感谢您购买特吕茨勒抓棉机。
本说明书将为您详细介绍如何正确操作和维护该抓棉机，以确保您的安全和机器的正常运行。
1. 机器硬件介绍特吕茨勒抓棉机由抓棉机身、抓棉机臂和控制面板组成。
抓棉机臂连接在抓棉机身上，通过控制面板可以操控抓棉机臂的运动。
2. 机器安装将特吕茨勒抓棉机稳固地安装在所需位置上，确保机器处于平稳状态。
接通机器的电源，然后按下启动按钮。
3. 机器操作3.1 控制面板控制面板位于机器上，可以操作抓棉机臂的运动。
控制面板上标有不同的按钮和开关，分别用于抓棉机臂的上下、前后、左右运动。
3.2 抓棉机臂操作按下控制面板上的按钮，抓棉机臂将根据您的指令进行相应的移动。
请注意，操作抓棉机臂时要保持安全，确保没有人员站在机器周围，并避免与其他物体碰撞。
4. 安全使用在使用特吕茨勒抓棉机时，务必遵循以下安全注意事项：4.1 请确认周围没有人员或障碍物，以免发生意外伤害。
4.2 请勿将手部或其他身体部位靠近机器运动的部位。
4.3 在机器运行时，不要用手触摸机器的移动部件。
4.4 使用机器前，请穿戴适当的个人防护装备，如手套和安全帽。
5. 机器维护为确保特吕茨勒抓棉机的正常运行和延长使用寿命，请定期进行以下维护：5.1 清洁机器：使用软布轻轻清洁机器外壳和控制面板。
5.2 润滑部件：根据操作手册中的说明，定期对机器的移动部件进行润滑。
5.3 定期检查：定期检查机器的电源线和连接线是否完好无损，如有损坏或磨损，请及时更换。
谢谢您阅读特吕茨勒抓棉机使用说明书，如有任何疑问或问题，请咨询相关技术人员。
祝您使用愉快！。
抓棉机对混棉质量的影响及改进措施
抓棉机对混棉质量的影响及改进措施
抓棉机是一种用于采摘棉花的农机具，它通过机械抓取棉铃的方式进行采摘。
在混棉作业中，抓棉机对混棉质量会产生影响，主要表现在以下几个方面：
1.损失率增加。
抓棉机抓取棉铃的速度很快，棉铃经过高速运动后会产生大量的脱落，这会使混棉后的损失率增加。
2.混棉比例不均匀。
由于抓棉机采摘的速度较快，当混棉作业恰好遇到棉花品质不同的地区时，抓棉机可能无法对不同品质的棉花进行区分，从而导致采摘的混棉比例不均匀。
3.棉纤维破损率增加。
抓棉机采摘棉铃时，可能会将棉铃之间的纤维拧断或割断，导致棉纤维破损率增加。
为了改善抓棉机对混棉质量的影响，可以采取以下措施：
1.降低抓棉机的作业速度，减少棉铃脱落和破损的风险。
2.对不同品质的棉花进行分类，根据不同的品质设置不同的混棉比例。
3.使用优质的抓棉机，减少棉纤维破损的风险。
4.加装吸风装置，可以将棉花在采摘时吹向棉袋，减少棉花的损失。
5.在混棉之前对棉田进行归类和筛选，确定不同品质的棉花所在的位置，降低混棉比例不均匀的风险。
抓棉机械故障诊断与维修
抓棉机械故障诊断与维修（一）FA006往复式自动抓棉机故障诊断与维修FA006除肋条轧坏及刀片折断、打手轴头绕花、打手振动等故障与FA002相同外，尚有下列常见故障。
1、立柱箱顶盖破裂原因诊断：（1）上下限位开关失灵或安装位置不当，上限位开关失灵或安装过高时，将顶盖顶破，下限位开关失灵或安装过低时，下降至极限位置而不能继续下降，将使螺杆上抬而顶破顶盖。
（2）棉台下有大块杂物，在棉台下降时将棉台搁起而限位开关撞头不能撞及开关触头，限位开关不起作用，螺杆被顶起而顶破顶盖。
维修方法：（1）认真检查校正限位开关安装位置及是否灵敏可靠。
（2）定期清扫棉台下的积花和杂物。
2、棉台倾斜原因诊断：横轴或一根侧轴的联轴套松动脱出，致使棉台升降时，一侧丝杆不能转动，一侧丝杆转动，造成棉台倾斜。
维修方法：所棉台传动横轴和侧轴联轴套加装保险螺栓如图1-23所示。
防止联轴套向左端移动。
图1-23 联轴套保险装置3、打手传动齿轮损坏原因诊断：打手负荷过重、齿轮速度过高。
维修方法：将原带动两只打手的3KW电机改为两只单独传动的1.5KW电机。
（二）FA002圆盘式自动抓棉机故障诊断与维修1、肋条轧坏及刀片折断、变形原因诊断：（1）打手每次下降距离过大，刀片抓棉太多，将肋条挤弯；或是棉包中夹有大块杂物（包布、绳索、木块、砖石及金属杂物等），被打手刀片抓起而将肋条轧坏，肋条弯曲变形后造成刀片与肋条相碰，更易引起刀片打断和变形。
（2）刀片固定螺钉松动或其中一根断掉，造成刀片安装位置变动而碰肋条，打断刀片。
维修方法：（1）调整斜板的位置，减少打手每次下降距离。
（2）值车工加强巡回，及时发现并清除棉包中的杂物。
（3）定期检查刀片固定螺钉，固定螺钉应加装弹簧垫圈、防止松动。
当发现打手刀片与肋条有碰擦声时，必须及时停车检修，如肋条有少量变形，可用图1-24所示工具对肋条进行校正。
若变形量较大，必须将肋条拆下进行校正，否则会造成刀片及肋条的更大损坏。
往复式抓棉机工艺参数
往复式抓棉机工艺参数
往复式抓棉机是一种用于采摘棉花的机械设备，工艺参数包括以下几个方面：
1. 驱动系统参数：包括电机功率、转速和传动装置的选型参数，以确保抓棉机能够正常运行和提供足够的动力。
2. 抓棉系统参数：包括抓棉器的长度、宽度和抓棉行程等参数，以确保抓棉器能够覆盖棉花植株的范围，提高采摘效率。
3. 梳棉系统参数：包括梳棉器的长度、宽度、梳齿形状等参数，以确保梳棉器能够有效地分离棉花和棉籽。
4. 击打系统参数：包括击打器的长度、宽度和击打频率等参数，以确保击打器能够有效地将棉花与棉籽分离。
5. 清选系统参数：包括清选器的长度、宽度、筛孔大小等参数，以确保清选器能够有效地分离棉花、棉籽和杂质。
6. 输送系统参数：包括输送带的长度、宽度、速度等参数，以确保输送带能够顺利地将采摘的棉花运送到储存或处理设备。
以上是一些常见的往复式抓棉机工艺参数，具体的参数需根据实际使用需求和机械设计要求进行确定。
往复式抓棉机工艺参数

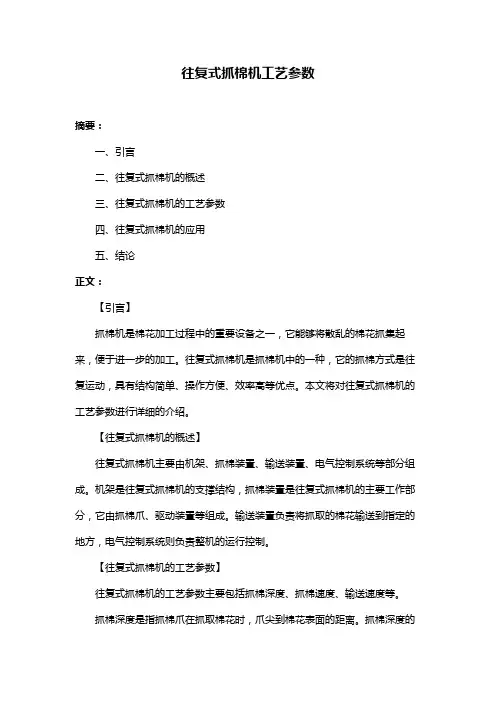

往复式抓棉机工艺参数摘要：一、引言二、往复式抓棉机的概述三、往复式抓棉机的工艺参数四、往复式抓棉机的应用五、结论正文：【引言】抓棉机是棉花加工过程中的重要设备之一，它能够将散乱的棉花抓集起来，便于进一步的加工。
往复式抓棉机是抓棉机中的一种，它的抓棉方式是往复运动，具有结构简单、操作方便、效率高等优点。
本文将对往复式抓棉机的工艺参数进行详细的介绍。
【往复式抓棉机的概述】往复式抓棉机主要由机架、抓棉装置、输送装置、电气控制系统等部分组成。
机架是往复式抓棉机的支撑结构，抓棉装置是往复式抓棉机的主要工作部分，它由抓棉爪、驱动装置等组成。
输送装置负责将抓取的棉花输送到指定的地方，电气控制系统则负责整机的运行控制。
【往复式抓棉机的工艺参数】往复式抓棉机的工艺参数主要包括抓棉深度、抓棉速度、输送速度等。
抓棉深度是指抓棉爪在抓取棉花时，爪尖到棉花表面的距离。
抓棉深度的设定要根据棉花的密度进行，如果设定的抓棉深度过大，会导致抓棉爪无法深入棉花中，抓取的棉花量会减少；如果设定的抓棉深度过小，抓棉爪会深入棉花中，抓取的棉花量会增加，但会增加抓棉爪的磨损。
抓棉速度是指抓棉爪在抓取棉花时的速度。
抓棉速度的设定要根据棉花的密度和抓棉深度进行，如果设定的抓棉速度过快，会导致抓棉爪无法抓取到足够的棉花；如果设定的抓棉速度过慢，会导致抓棉效率降低。
输送速度是指棉花在输送过程中的速度。
输送速度的设定要根据棉花的密度和抓棉速度进行，如果设定的输送速度过快，会导致棉花在输送过程中出现堆积；如果设定的输送速度过慢，会导致棉花的输送效率降低。
【往复式抓棉机的应用】往复式抓棉机主要应用于棉花的初步加工过程中，它能够将散乱的棉花抓集起来，便于进一步的加工。
【结论】往复式抓棉机是一种重要的棉花加工设备，它的工艺参数设定直接影响到抓棉的效果和效率。
往复式抓棉机工作原理

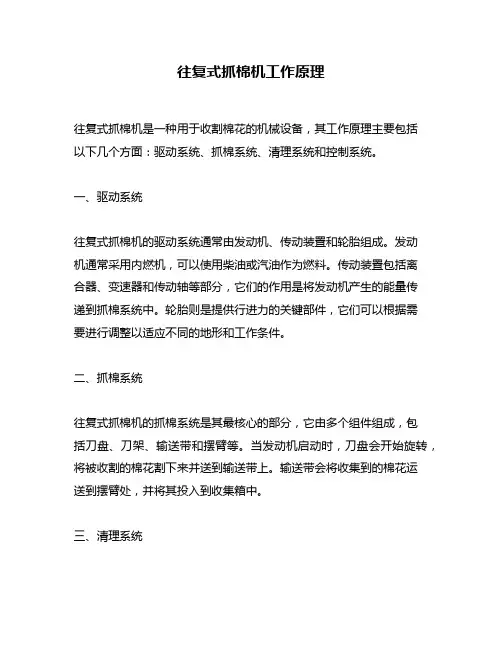

往复式抓棉机工作原理往复式抓棉机是一种用于收割棉花的机械设备，其工作原理主要包括以下几个方面：驱动系统、抓棉系统、清理系统和控制系统。
一、驱动系统往复式抓棉机的驱动系统通常由发动机、传动装置和轮胎组成。
发动机通常采用内燃机，可以使用柴油或汽油作为燃料。
传动装置包括离合器、变速器和传动轴等部分，它们的作用是将发动机产生的能量传递到抓棉系统中。
轮胎则是提供行进力的关键部件，它们可以根据需要进行调整以适应不同的地形和工作条件。
二、抓棉系统往复式抓棉机的抓棉系统是其最核心的部分，它由多个组件组成，包括刀盘、刀架、输送带和摆臂等。
当发动机启动时，刀盘会开始旋转，将被收割的棉花割下来并送到输送带上。
输送带会将收集到的棉花运送到摆臂处，并将其投入到收集箱中。
三、清理系统往复式抓棉机的清理系统主要用于清除收集箱中的杂质。
它由振动筛、风机和清理器等组成。
当收集箱中的棉花达到一定量时，振动筛会开始工作，将杂质和棉籽分离出来。
风机则会吹走杂质和轻微的棉絮，而清理器则用于分离棉籽和棉絮。
四、控制系统往复式抓棉机的控制系统主要用于监测和控制整个机器的运行状态。
它由传感器、电子控制器和显示屏等组成。
传感器可以检测到各种参数，如温度、压力和转速等，然后将这些信息发送到电子控制器上进行处理。
电子控制器根据这些信息来调整发动机转速、抓棉系统速度以及其他参数，从而确保整个机器能够稳定地运行。
总结：往复式抓棉机是一种高效的收割设备，其工作原理基于驱动系统、抓棉系统、清理系统和控制系统等多个方面。
通过合理地设计和优化这些部件之间的关系，可以实现高效率、低能耗和可靠性等多种优点。
FA002圆盘抓棉机主要结构和工作过程
FA002圆盘抓棉机主要结构和工作过程FA002型自动抓棉机结构由地轨、外墙板、抓棉小车、伸缩管、输棉管、小车升降链轮、内墙板等组成。
抓棉小车包括抓棉打手、肋条9等机件，由支架联接沿地轨作顺时针方向运行，它的运行或停止受下一台机械光电管控制，根据棉箱棉量高度决定是否运行，同时小车每回转一周下降3到6mm，下降的距离由单轮行程开关开动的时间长短来控制。
抓棉小车的升降由齿轮减速电动机通过链轮、链条、四只螺母、四根丝杆传动，小车运行到上、下极限位置时受限位开关控制。
抓棉小车运行时，肋条9紧压棉包，抓棉打手伸出肋条部分逐包抓取棉块，由下台机械上的凝棉器风机或输棉风机产生的气流经输棉管道输送
至下台机器。
抓棉小车连接的垂直部分输棉管道可随小车的升降而缩伸。
当抓棉打手因绕花堵车而降速到500r每分钟时，机架上的离心开关发出信号，使抓棉打手和小车电动机立即停转，通过人工排除故障后再重新启动。
抓棉机的安全操作规程
抓棉机的安全操作规程抓棉机是一种用于抓取和输送棉花的设备，在使用过程中需要严格遵守安全操作规程以确保工作人员的安全。
以下是关于抓棉机的安全操作规程，共1200字。
一、操作前的准备工作：1. 确保操作人员已经接受使用抓棉机的培训，了解设备的结构和工作原理。
2. 对抓棉机进行日常检查，确保设备在良好的工作状态下。
包括检查电源和电线是否完好，机器是否有异常声音等。
二、操作时的安全注意事项：1. 穿戴防护装备：操作人员应穿戴符合标准的防护服、防护眼镜和防护手套等。
尤其是在临近运转部件的地方，要特别注意防护。
2. 保持清洁工作区域：操作人员应保持操作区域的整洁，清除地面上的杂物和潜在危险物，避免滑倒和其他安全事故的发生。
3. 不得擅自更改设备设置：不得在未经允许的情况下，修改设备的参数和设置，以免影响设备的正常运行和人身安全。
4. 不得超负荷操作：操作人员要根据设备的额定工作要求进行操作，不得超负荷使用设备，以免引发设备故障和危险。
5. 禁止随意触摸运转部件：操作人员在操作时不得将手指、手臂等伸入设备的运转部件中，以免造成伤害。
6. 当设备发生异常情况时，应立即停机检修：一旦发现设备的异常现象，如异响、异味等，应立即停机检查。
不得盲目继续操作以免加重故障和危险。
7. 不得擅自擅长维修：操作人员在非维修人员的情况下，不得擅自拆除设备和进行维修，以免引发更大的危险和故障。
三、设备维护和保养规程：1. 定期清洗设备：根据设备的不同，定期进行清洗，保持设备的卫生和工作环境的清洁。
2. 定期检查设备：根据设备的不同，定期进行检查和维修，确保设备处于良好的工作状态。
3. 更换磨损部件：注意定期更换设备的磨损部件，以确保设备的正常使用和工作效率的提高。
4. 定期润滑设备：根据设备的使用频率和要求，定期给设备加注适量的润滑油，以保持设备的正常运转。
四、紧急情况下的应急措施：1. 设备故障：一旦设备发生故障，操作人员应立即停机，并按照设备的故障排除流程进行处理。
纺织 抓棉机操作流程
纺织抓棉机操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!以下是纺织抓棉机的一般操作流程：1. 开机前准备检查抓棉机的各个部件是否完好，包括抓棉臂、打手、输送带等。
实验一抓棉机工艺与设备一、实验目的与要求1、通过纺织厂实地了解抓
实验一抓棉机工艺与设备一、实验目的与要求1、通过纺织厂实地了解抓棉机的机构组成、主要作用。
2、通过纺织厂实地了解抓棉机的工艺流程和工作原理。
二、基础知识纺织用各种纤维原材料，如棉花、羊毛、化学纤维等，大多数呈压紧捆包的状态运进纺织厂。
另外由于天然原材料的生长特性，纤维多呈相互并结状态。
按逐步梳理的原则，首先须对这些原材料进行初步扯松分解，同时清除各种杂质和疵点，还可根据纺纱工艺的需要将不同成分、不同等级的原料进行初步的混和。
这个加工过程在短纤维纺纱系统中称为开清工序，是短纤维纺纱工艺流程中的第一道工序，加工对象主要是轧棉厂或化纤制造厂运来的原料包。
其主要任务为：1、开松。
把原料包中压紧的纤维块松解成较小的纤维束，同时避免纤维的损伤和杂质的碎裂。
2、除杂。
清除原料中大部分的杂质和疵点以及部分短绒，同时避免可纺纤维的损耗。
3、混和。
使不同成分、不同等级的原料充分混和，保证成纱质量的均匀一致。
4、成卷。
均匀喂给，制成一定重量和长度的纤维卷，以满足下道工序的需要。
整套设备由几台不同功能的单机组成开清棉联合机，最基本的设备配置为：抓棉机→混棉机→开棉机→双棉箱给棉机→单打手成卷机。
抓棉机械排在开清棉联合机第一个机台的位置上，按照预定的配棉成分和一定的比例抓取原料，原料经抓棉机械的打手作用后，以棉流形式送入下一机台。
抓棉机的主要作用是从棉包中抓取原料并喂给整套开清棉联合机，同时还具有一定的开松和混和作用。
开松作用是借助抓棉打手和肋条来实现的。
三、实验内容1、FA002型抓棉机示意图2、了解机构组成自动抓棉机有多种形式：按抓取原理不同可分为上抓式和下抓式；按结构特点可分为往复直行式和环行式；按抓取方法不同可分为角钉滚筒抓取、锯片抓取和夹持抓取等。
FA002A型自动抓棉机属环行角钉滚筒下抓式，主要由输棉管1、伸缩管2、抓棉小车3、打手4、肋条5、支架6、地轨7、螺杆8和中心轴9组成。
自动抓棉机主要作用是开松和混和。
抓棉机工作原理
抓棉机工作原理
抓棉机工作原理：
抓棉机是一种用于农田作业的机械设备，主要用于收割棉花。
其工作原理可分为以下几个步骤：
1. 棉花收割：抓棉机首先驱动旋转刀片或锯齿刀片以一定的速度旋转，切割棉花棉铃与植株之间的连接。
这些刀片通常通过内燃机或电动机驱动。
2. 抓取棉铃：通过机械抓取装置，抓棉机将切割的棉铃抓取并保持在机器内部。
抓取装置可以是机械臂、导轨或传送带等。
3. 分离棉铃与杂质：抓棉机内部还设有一些振动器、扇叶或筛网等机构，用于将棉铃与杂质进行分离。
通过振动或气流作用，可使棉花与杂质分离出来。
4. 清洁棉花：分离后的棉铃需要进一步清洁。
抓棉机内部可能配备有清理装置，如旋转刷、清洗器等，用于去除残留的杂质和棉绒。
5. 投放棉花：最后，抓棉机将清理后的棉花重新投放到机器的储存装置或传送带上，方便后续的处理和运输。
总的来说，抓棉机通过切割、抓取、分离、清洁和投放等步骤，实现了对棉铃的自动化收割和处理，提高了生产效率和棉花的质量。
抓棉机的作用分析
书山有路勤为径；学海无涯苦作舟
抓棉机的作用分析
(一)抓取和开松作用
1、打手型式对开松度的影响
A002C等老机采用U型刀片打手。
打手滚筒上排有8排刀片，每排有刀片13把;A002D型和FA002型采用锯齿型刀片，且锯齿密度由里至外采用稀密配置。
优点有：
总刀尖数相对较多，每刀抓取的棉块重量小。
稀密配置的锯齿密度可减少抓棉时里外圈棉块的开松差异，从而提高开
松的均匀性。
抓棉机的开松程度可用本机输出的理论棉块重量M来表示。
M=抓棉机产量/抓棉机打手上的总刀数
M小，输出的棉块重量较轻，开松度好。
产量增加而其它条件不变时，棉块的开松效果较差。
故在抓棉机产量提
高时，除适当加密刀尖数外，应合理配置工艺参数，以保证开松度。
2、工艺参数对开松度、抓棉机产量的影响
锯齿刀片伸出肋条的距离大，刀片插入棉层深，抓取棉块平均重量大，
开松作用差，且刀片易受损伤。
反之，抓取棉块的平均重量轻，开松效果好。
