液下泵装配八大步骤

组装水泵的全部流程

组装水泵的全部流程咱这就来说说组装水泵的流程哈。

一、准备工作。

组装水泵之前啊，咱得把要用的东西都找齐喽。

零件那可不能少，像泵体、叶轮、密封件、电机这些都是必备的。

还有工具，螺丝刀、扳手啥的，就跟战士上战场得带好武器一样。

可别小看这准备工作，要是少个零件或者工具不顺手，那后面组装起来可就麻烦大了。

而且啊，咱得找个宽敞干净的地方来组装，要是在个乱糟糟的角落，零件丢了都不知道去哪儿找呢。

二、泵体检查。

拿到泵体，咱得先仔细瞅瞅。

看看有没有裂缝啊，破损的地方。

这就好比挑水果，有坏的地方可不行。

要是泵体有问题，那整个水泵装起来也不好使。

用手摸摸泵体内部，光滑平整才好呢。

要是感觉坑坑洼洼的，那肯定是有毛病，得换一个。

泵体可是水泵的核心框架，就像人的骨架一样重要，骨架要是有问题，那整个人还能健康吗？三、叶轮安装。

接下来就该把叶轮装到泵体里啦。

叶轮就像水泵的心脏，它一转起来，水才能被抽上来呢。

把叶轮小心翼翼地对准泵体的卡槽，慢慢放进去。

可别硬装啊，要是卡得不对，叶轮转起来就不顺畅。

放进去之后，还得检查检查叶轮是不是能灵活转动，就像检查车轮能不能转得动一样。

要是转起来很涩，那可能是有东西卡住了，得把它找出来弄好。

四、密封件安装。

密封件也很关键呢。

这就像给水泵穿上一件防水的衣服，要是密封不好，水就会漏出来，那水泵不就白装了嘛。

把密封件按照正确的方向套在该套的地方，要保证密封严实。

有时候密封件可能有点紧，别着急，慢慢调整，可别把它弄坏了。

这密封件虽然小，但是作用可大着呢，就像一颗小螺丝钉，少了它整个机器都可能出问题。

五、电机安装。

电机可是提供动力的家伙。

把电机和泵体连接起来的时候，螺丝要拧紧喽。

不过也别拧得太死，太紧了容易把螺丝拧滑丝。

在连接的时候，要注意电机和泵体的接口要对得准准的，就像两个人牵手，得握得恰到好处。

电机安装好之后，还得检查一下电机的线路有没有接好，要是线路接错了，电机可就不转了，那前面的努力可就白费了。

简述泵安装的步骤

简述泵安装的步骤泵安装的步骤是指将泵设备正确安装到设备基础上并进行相应的连接和调试的过程。

泵安装的步骤通常包括以下几个方面：1.准备工作1.1确定安装位置：根据工艺要求和现场情况选择安装位置，并确保泵装在平整、坚固的基础上。

1.2泵的搬运：使用起重设备将泵运至安装位置，注意搬运过程中的安全。

1.3安装环境检查：检查安装环境是否符合泵设备的安装要求，如环境温度、湿度等。

2.泵的安装2.1泵座安装：将泵座固定在设备基础上，使用螺栓将泵座牢固地与基础连接。

2.2泵与电机连接：将泵与电机通过联轴器连接，在连接前应确保泵轴与电机轴线的对中。

2.3安装附件：根据需要安装泵的附件，如阀门、流量计等。

2.4安装输送管道：根据工艺要求连接输送管道，确保管道连接紧密可靠，避免泄漏。

3.泵的调试3.1检查联轴器：调整联轴器的位置和角度，确保联轴器的连接准确，没有横向或径向位移。

3.2检查轴对中：使用相关仪器检查泵轴和电机轴的对中情况，对中误差应在规定范围内。

3.3泵的旋转试验：确认泵旋转方向正确，启动电机进行试运行，观察泵的工作状态是否正常。

3.4泵的密封试验：对密封部分进行试运行，确保密封可靠，没有泄漏现象。

3.5泵的性能试验：根据设备规格和要求进行性能试验，验证泵的工作性能是否符合要求。

4.安全措施4.1安全防护：在安装过程中需要确保操作人员和周围人员的安全，遵守相关安全操作规程和防护措施。

4.2操作培训：对操作人员进行相关的操作培训，使其熟悉泵设备的使用和维护。

4.3安全启动：在完成安装和调试后，确保泵设备的安全启动，避免因操作不当导致事故。

5.安装验收5.1泵的外观检查：检查泵设备外观是否完好无损。

5.2设备记录检查：检查泵设备的安装记录、性能试验记录等是否齐全、准确。

5.3泵设备使用指导：向用户提供泵设备的使用指导和维护保养要求。

总结：泵安装的步骤主要包括准备工作、泵的安装、泵的调试、安全措施以及安装验收等方面。

液下泵维修操作规程

液下泵维修操作规程一、维修前的准备工作1.确定维修区域是否具备安全条件，如有必要，设置安全警示标志。

2.检查维修工具和设备是否准备充分，并确保其正常工作状态。

3.查看液下泵的维修记录和维修手册，了解维修前的注意事项。

4.关闭所有与液下泵相关的电源，并确保没有电流通过。

二、泵体的拆卸1.通过查看维修手册了解液下泵的拆卸步骤，并参照相应的标准操作进行操作。

2.清除拆卸液下泵时的附件、管路和管件，确保周围环境整洁。

3.使用适当的工具拆卸并分离液下泵的各个部件。

4.拆卸后，对液下泵的部件进行清洗，去除积聚的污物和堵塞。

三、部件的检查与维修1.对拆卸下来的液下泵部件进行细致的检查，寻找是否有破损、腐蚀或磨损的情况。

2.根据液下泵的维修手册，进行必要的维修和更换部件。

3.检查液下泵的轴、密封件、轴承和密封装置，确保其正常工作状态。

4.维修过程中，如发现需要更换的部件，应及时准备好备品以便更换。

四、液下泵的装配1.根据维修手册的要求，组装液下泵的各个部件。

2.确保液下泵的各个部件正确装配，并紧固连接。

3.使用适当的工具和设备，按照液下泵的拆卸步骤逆序操作进行液下泵的装配。

4.完成后，进行液下泵的功能测试，确保液下泵正常工作。

五、维修记录1.维修完成后，将维修过程中发生的情况和维修的内容记录下来，包括维修前后的液下泵性能对比。

2.如果有必要，将维修记录上传到维修手册或维修记录数据库中，以供今后的参考使用。

六、清理工作1.维修结束后，清理现场，保持维修区域整洁。

2.将维修过程中产生的废弃物和污染物妥善处理，符合环保要求。

3.对使用的工具和设备进行清洁和维护，确保其正常工作状态。

4.如有必要，对维修区域进行安全检查，确保没有遗留的安全隐患。

以上就是液下泵维修的操作规程，通过严格按照上述步骤进行操作，可以保证液下泵的正常维修和运转，并确保维修过程中的安全和环保要求。

在进行液下泵维修操作前，务必熟悉液下泵的维修手册，并遵守相应的安全操作规程。

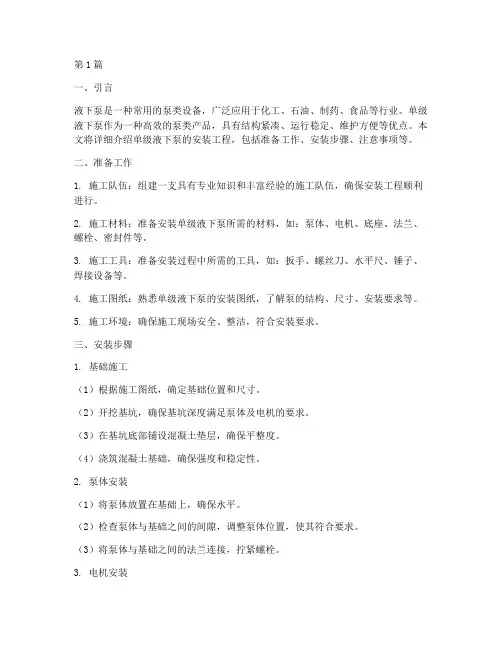

单级液下泵安装工程(3篇)

第1篇一、引言液下泵是一种常用的泵类设备，广泛应用于化工、石油、制药、食品等行业。

单级液下泵作为一种高效的泵类产品，具有结构紧凑、运行稳定、维护方便等优点。

本文将详细介绍单级液下泵的安装工程，包括准备工作、安装步骤、注意事项等。

二、准备工作1. 施工队伍：组建一支具有专业知识和丰富经验的施工队伍，确保安装工程顺利进行。

2. 施工材料：准备安装单级液下泵所需的材料，如：泵体、电机、底座、法兰、螺栓、密封件等。

3. 施工工具：准备安装过程中所需的工具，如：扳手、螺丝刀、水平尺、锤子、焊接设备等。

4. 施工图纸：熟悉单级液下泵的安装图纸，了解泵的结构、尺寸、安装要求等。

5. 施工环境：确保施工现场安全、整洁，符合安装要求。

三、安装步骤1. 基础施工（1）根据施工图纸，确定基础位置和尺寸。

（2）开挖基坑，确保基坑深度满足泵体及电机的要求。

（3）在基坑底部铺设混凝土垫层，确保平整度。

（4）浇筑混凝土基础，确保强度和稳定性。

2. 泵体安装（1）将泵体放置在基础上，确保水平。

（2）检查泵体与基础之间的间隙，调整泵体位置，使其符合要求。

（3）将泵体与基础之间的法兰连接，拧紧螺栓。

3. 电机安装（1）将电机放置在泵体上，确保水平。

（2）检查电机与泵体之间的间隙，调整电机位置，使其符合要求。

（3）将电机与泵体之间的法兰连接，拧紧螺栓。

4. 底座安装（1）将底座放置在基础上，确保水平。

（2）检查底座与基础之间的间隙，调整底座位置，使其符合要求。

（3）将底座与基础之间的法兰连接，拧紧螺栓。

5. 连接管道（1）根据设计要求，连接进水管和出水管。

（2）确保管道连接牢固，无泄漏。

（3）进行水压试验，确保管道强度和密封性。

6. 电气连接（1）根据电气图纸，连接电机和控制柜。

（2）确保电气连接正确、牢固。

（3）进行电气测试，确保电气系统正常运行。

四、注意事项1. 安装过程中，确保施工现场安全，遵守安全操作规程。

2. 严格按照施工图纸进行安装，确保安装质量。

液下泵的的组装和拆卸泵

长沙奥凯泵业制造有限公司
液下泵的的组装和拆卸泵
30年坚持，铸就高品质
Administrator
2016/6/28
液下泵的的组装和拆卸泵
1.泵的组装
a.将泵轴装联轴器的一端从轴承体、出水弯管的上部穿入到位后，装上带有
“O”型密封圈的上轴承挡套，将上滚动轴承装在轴承衬套上，涂润滑脂后，在装上带有毡圈的轴承盖，拧紧螺栓。

随后并拧紧轴套螺母，装上泵联轴器（在此之前平衡鼓已装在轴上）；
b.将电机座固定在轴承体出水弯管上；
c.在泵轴的另一端分别装上平键（后面平键的装配从略），装上联接管、吐出
护轴套、吐出段、导叶、叶轮，以后按泵的级数逐次装上中段、导叶、叶轮，直至第一级叶轮为止；
d.装上吸入段、装上防砂罩，然后将装有下轴承挡套、唇形密封圈、轴承挡
圈的下轴承体装上，并用拉杆将其预固定。

将下滚动轴承装在下轴承体上，加满润滑脂后用圆螺母锁紧，并装上下轴承压盖，拧紧螺栓。

卸下下轴承体端的拉杆螺母，将过滤网装上，随后再拧上螺母并将其固紧；
e.将电联轴器装在所配用的电机上，然后将电机装到电机座上并将其固紧；
f.泵、电机联器装好后，转动联轴器应轻快、匀称。

2.泵的拆卸
泵的拆卸次序按照泵的组装次序反序进行。

注意：在没有必要时，最好不要将泵的轴组件拆开。

轴组件卸下后应垂直吊置，避免因放置不当而造成轴的弯曲。

泵的安装施工程序(3篇)

第1篇一、前言泵作为流体输送设备，广泛应用于工业、农业、建筑、环保等领域。

泵的安装施工质量直接影响到泵的使用效果和寿命。

为确保泵的安装质量，本文将详细介绍泵的安装施工程序。

二、安装前的准备工作1. 确认泵的型号、规格、性能参数等，核对设备清单。

2. 审查施工图纸，了解泵的安装位置、基础形式、连接方式等。

3. 检查施工现场，确保场地平整、清洁，满足安装要求。

4. 准备安装工具和设备，如扳手、螺丝刀、水准仪、水平尺、千斤顶等。

5. 检查泵本体、电机、基础等设备，确保其质量合格。

6. 检查施工人员，确保其具备相应的安装技能和经验。

三、泵的安装施工程序1. 基础验收（1）检查基础尺寸、标高、水平度等，确保符合设计要求。

（2）检查基础混凝土强度，达到设计要求后方可进行泵的安装。

（3）检查基础表面平整度，如有凹凸不平，应进行打磨处理。

2. 开箱检查（1）核对泵本体、电机、附件等设备数量、型号、规格是否符合要求。

（2）检查设备外观，确保无损坏、变形等缺陷。

（3）检查设备包装，确保包装完好无损。

3. 设备吊装（1）确定吊装位置，确保吊装安全。

（2）使用吊装设备将泵本体吊装至基础位置。

（3）调整泵本体位置，使其与基础对齐。

4. 设备找正找平（1）使用水准仪检查泵本体水平度，调整泵本体使其水平。

（2）检查泵本体与基础之间的连接螺栓，确保连接牢固。

（3）检查电机与泵本体之间的连接，确保连接正确。

5. 基础灌浆（1）在泵本体与基础之间预留一定间隙，便于灌浆。

（2）将灌浆料搅拌均匀，倒入泵本体与基础之间的间隙。

（3）灌浆料凝固后，检查泵本体与基础之间的间隙，确保灌浆饱满。

6. 内件安装（1）安装泵的吸入口、排出口、进水管、出水管等内件。

（2）检查内件安装是否牢固，连接是否正确。

7. 封闭气密试验（1）检查泵本体、内件等部位，确保无泄漏。

（2）进行气密试验，确保泵的气密性能符合要求。

8. 单体试车（1）连接电源，检查电机转向是否正确。

fyuc型工程塑料低转速悬臂渣浆液下泵说明书

fyuc型工程塑料低转速悬臂渣浆液下泵说明书
以下是 fyuc型工程塑料低转速悬臂渣浆液下泵的一般使用说明：
1. 安装：按照提供的安装图将泵安装在指定的基础上。

确保泵轴垂直，电机轴和泵轴在一条直线上。

在将电机座板和泵座板之间的连接螺栓固定之前，应调整泵的倾角。

2. 运行：在开始运行之前，应确保所有的管路都已正确连接，没有泄露。

然后打开进口阀门，向泵内注满液体。

打开出口阀门，启动电机。

运行期间，应定期检查泵的运行状态，确保没有异常噪音或振动。

3. 维护：定期检查泵的轴承和密封件，确保它们处于良好的工作状态。

如果需要更换部件，应关闭进出口阀门，排空泵内的液体，然后进行更换。

4. 故障排除：如果泵出现故障，应首先检查电机的运行状态，然后检查泵的轴承和密封件，最后检查进出口阀门是否正常。

5. 安全注意事项：在操作过程中，应始终确保安全。

避免接触到高温或运动的部件，避免吸入或接触有害的液体或气体。

以上是 fyuc型工程塑料低转速悬臂渣浆液下泵的一般使用说明，具体的使用说明可能会因实际的应用场景和条件有所不同，建议参考具体的用户手册或联系厂家进行咨询。

液环式真空泵拆卸与装配步骤

液环式真空泵拆卸与装配步骤液环式真空泵及压缩机是用来抽吸或压缩空气和其他无腐蚀性、不溶于水、不‘含有固体颗粒的气体，以便在密闭容器中形成真空和压力。

但吸人气体允许混有少量液体，它被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。

液环式真空泵由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险。

因此，耐腐蚀液下泵的应用更加广泛。

液环真空泵在拆卸时应注意哪些要点?今天小编来告诉你!泵的拆卸分为部分拆卸检查并清洗和完全拆卸修理及更换零件，在拆泵前应将泵中的水从放水孔放出。

在拆卸时应将所有的垫片谨慎地取下，如发生损坏应在装配时更换同样厚度的新垫片。

泵应从不装有联轴器的一端开始拆卸，其顺序如下。

水环真空泵(简称水环泵)是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。

水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×10Pa表压力。

水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。

在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。

由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。

由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。

液环式真空泵拆卸与装配步骤1、松开并取下轴承盖。

2、松开滚动轴承，先用钩扳手将圆螺母拧下，取下填料压盖上的螺帽。

3、由左侧盖的边将轴承架松开，同时转动两个拆卸螺钉(方头圆柱端螺钉)，将轴承及轴承架从轴上取下。

4、使侧盖上的进水管和管子脱开并松开泵体与侧盖的连接螺钉和泵脚外的双头螺栓。

5、在泵体下加垫，然后使侧盖和泵体离开，从轴上取下侧盖(侧盖取下后应将轴支承住)。

不锈钢液下泵装配与拆解

不锈钢液下泵装配与拆解
不锈钢液下泵普遍用于化工、石化、冶炼、染料、农药、制药、稀土、化肥等行业,在贮罐上传输不含悬浮固体颗粒,不易结晶,温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀液体的最更好机械。

液下泵特征
一、泵为立式液下泵，外部美观，直接装配在被传输液体的储存器上，无额外占地面积，从而减低了基建投入。

二、取消了机封，处理了其他液下泵因机封容易磨坏而须常常修理的烦恼，节约了泵的运作成本，提升了运转效率。

三、使用了独特的记心式双均衡叶轮，供传输了不含固体颗粒等清洁的液体，震动噪音特低，效率高;使用开式双均衡叶轮，供传输不清洁带有固体颗粒及短纤维的介质，运作平稳、不堵塞。

装配与拆解
一、液下泵装配顺序
(1)将轴承分别装在轴承盒与轴承座上。

(2)将毛毡圈装在轴承端盖甲、丙与轴承盒上。

(3)将轴承端盖乙、丙装在轴承座上并用螺栓紧固。

(4)将装好轴承的轴承盒穿在轴上，拧上圆螺母，并将轴承端盖甲紧固在轴承盒上。

(5)将轴装入轴承座，用螺栓固定，拧上调控螺钉，并将轴承装配在支承座上，将挡水圈套在下部轴承处的适当方位。

(6)将连接管固定在轴承座上，并在连接管下部装上泵盖，在轴下部装上叶轮并拧紧，依次装上泵体前盖，并螺栓固定，用轴承盒处的调控螺钉调控叶轮与前盖间的缝隙，(调整在1--一、5mm内)调好后用螺母，螺栓紧固。

(7)电动机支承装配在轴承座上用螺栓紧固，在轴的上端装连轴器部件，并将电动机连轴器用紧固螺钉紧固在电动机轴头上，将电动机装在电动机支承上，并用螺栓，螺母紧固。

(8)从泵的出品顺序将石棉垫，出液弯头、出液管件装上，并固定在支承座上。

不锈钢液下泵的特征。

水泵组装操作规程书(3篇)

第1篇一、目的为确保水泵组装质量，提高工作效率，保障操作人员安全，特制定本操作规程。

二、适用范围本规程适用于本厂水泵组装生产过程中的操作。

三、操作步骤1. 准备工作（1）检查工作场地，确保无杂物、障碍物，符合安全操作要求。

（2）准备所需工具、设备，如扳手、螺丝刀、量具等。

（3）检查原材料，确保其质量符合要求。

2. 组装步骤（1）将水泵壳体、叶轮、轴承、轴套等部件按照图纸要求进行清洗、检查，确保无损坏、污垢。

（2）将叶轮与轴套进行装配，注意叶轮与轴套的同心度，确保装配后无偏移。

（3）将轴承安装到轴套上，注意轴承的轴向定位，确保装配后无松动。

（4）将轴套装入水泵壳体，注意轴套与壳体的配合间隙，确保装配后无干涉。

（5）将叶轮与轴套装入水泵壳体，注意叶轮与壳体的配合间隙，确保装配后无干涉。

（6）安装进出口阀门，确保阀门与壳体连接牢固，无泄漏。

（7）安装密封件，如O型圈、填料等，确保密封性能良好。

（8）安装电机，确保电机与水泵壳体连接牢固，无干涉。

（9）检查各部件装配情况，确保无松动、泄漏等异常情况。

3. 组装后的检查（1）检查水泵的同心度，确保叶轮与轴套、轴套与壳体等部件的同心度符合要求。

（2）检查水泵的密封性能，确保各连接部位无泄漏。

（3）检查水泵的旋转平衡，确保水泵旋转平稳，无振动。

四、注意事项1. 操作人员应熟悉水泵组装操作规程，确保操作过程规范、正确。

2. 操作过程中，严禁使用不合格的原材料、工具、设备。

3. 操作人员应穿戴好防护用品，如安全帽、手套、眼镜等，确保人身安全。

4. 操作过程中，严禁违规操作，如违规拆装、敲打等，以免损坏设备。

5. 操作完成后，应将工作场地清理干净，确保无安全隐患。

五、记录与验收1. 操作人员应做好水泵组装过程中的记录，包括材料、工具、设备使用情况、操作步骤等。

2. 组装完成后，由质检人员对水泵进行验收，确保其质量符合要求。

六、附则本规程由生产部负责解释，自发布之日起执行。

电动液下泵安装工程(3篇)

第1篇一、引言电动液下泵是一种常用的工业设备，广泛应用于化工、石油、采矿、环保等行业。

它具有结构紧凑、运行稳定、安装方便等优点。

本文将详细介绍电动液下泵的安装工程，包括设备选型、现场准备、安装步骤、调试与验收等环节。

二、设备选型1. 根据使用介质的性质、流量、扬程、温度、压力等参数，选择合适的电动液下泵型号。

2. 考虑到现场环境、电源条件等因素，选择符合要求的电动液下泵。

3. 查阅相关标准，确保所选电动液下泵符合国家标准和行业标准。

4. 考虑设备的使用寿命、维护成本、运行效率等因素，选择性价比高的电动液下泵。

三、现场准备1. 检查施工现场，确保地面平整、坚实，无积水、杂物。

2. 确保电源线路符合要求，电压、频率、相序正确。

3. 准备安装所需的工具和材料，如扳手、螺丝刀、垫片、密封圈等。

4. 安排专业人员进行安装工作，确保安装质量。

四、安装步骤1. 将电动液下泵从运输车辆上卸下，检查设备外观是否有损坏。

2. 将电动液下泵放置在安装位置，确保水平。

3. 安装基础，根据设备重量和尺寸，确定基础尺寸和厚度，进行混凝土浇筑。

4. 在基础上安装垫铁，调整电动液下泵的水平度，确保设备与基础接触良好。

5. 将电动液下泵与电机连接，确保连接牢固，无松动。

6. 安装泵进出口管道，确保管道材质、规格与泵进出口相匹配。

7. 安装电气控制系统，确保线路连接正确，保护装置齐全。

8. 检查安装质量，确认无误后进行试运行。

五、调试与验收1. 启动电动液下泵，观察设备运行情况，检查泵的流量、扬程、振动、噪音等参数是否符合要求。

2. 检查电机电流、电压、温度等参数，确保设备运行稳定。

3. 检查泵进出口管道连接是否牢固，无泄漏现象。

4. 检查电气控制系统，确保控制功能正常。

5. 验收合格后，填写安装验收报告，交付使用。

六、注意事项1. 电动液下泵安装过程中，严格遵守操作规程，确保安全。

2. 在安装过程中，注意保护设备，避免碰撞、划伤。

化工企业车间液下泵作业指导书

化工企业车间液下泵作业指导书
1、起动与停止
1、观察泵的安装基础是否已经稳固，所有各部件螺栓是否拧紧。

2、检查泵轴向间隙是否已经调整好(扳动联轴器无摩擦声即可）
3、油标注入钙基黄油
4、检查电机旋转方向是否正确
5、起动电机，打开压力表旋塞，当泵以全转数工作时，调节闸阀开度到需要范围。

6、泵停止工作时，应先停止电动机，然后闭上压力表旋塞。

7、泵长期停止运行时，应将泵拆开，擦拭干净，涂上防锈油妥善保存。

2、运转
1、注意泵轴承温度，不应超过外界温度35度但最高。

水泵装配操作规程

水泵装配操作规程水泵装配操作规程一、引言水泵是一种用于输送液体的设备，主要应用于工业生产和城市供水等领域。

为了确保水泵的正常运行和使用寿命，必须按照正确的装配操作规程进行安装和调试。

二、装配准备1. 根据水泵的规格和型号准备所需的工具和配件，包括扳手、螺母、垫片、密封件等。

2. 检查水泵的零部件是否完整，并清理零件表面的杂质和污垢。

三、水泵装配操作步骤1. 安装轴承a. 将轴承取出，并清洗轴承外圈和轴承座的底座。

b. 在轴承外圈和底座内涂抹适量的润滑脂。

c. 将轴承座放置在底座上，并将轴承放入轴承座内。

d. 使用扳手将轴承座螺母拧紧，但不要过度紧固。

2. 安装轴套和机械密封件a. 将轴套放入轴承座内，并确保轴套与轴心保持一定的间隙。

b. 安装机械密封件，注意正确的安装方向和密封件的压盖。

c. 使用扳手将密封件螺母拧紧，但不要过度紧固。

3. 安装叶轮和泵壳a. 检查叶轮的平衡性和旋转是否灵活。

b. 将叶轮放入泵壳内，并确保与泵轴的连接正常。

c. 使用扳手将叶轮上的螺母拧紧，但不要过度紧固。

d. 将泵壳安装在底座上，并使用扳手将螺栓拧紧。

4. 安装电机a. 检查电机的电气参数和接线端子是否正确。

b. 将电机安装在底座上，并通过螺栓固定。

c. 连接电机的输入电源，并进行必要的接地和绝缘测试。

5. 调试和试运行a. 检查所有紧固件是否拧紧，避免松动和漏油。

b. 填充泵壳内的液体，并检查泵壳的密封性能。

c. 开启电机，观察水泵是否正常工作，检查电机的运行是否平稳。

d. 检查泵的进出口压力和流量是否符合要求。

四、注意事项1. 在安装和调试过程中，必须遵守相关的安全操作规程，注意个人防护以及避免机械伤害和触电风险。

2. 在拆装零部件时，必须使用专用工具，并遵循正确的操作顺序和力度。

3. 使用适量的润滑脂和密封胶进行润滑和密封，避免过度或不足。

4. 定期检查和维护水泵，清理零部件、更换磨损的零件，并定期对轴承进行润滑。

水泵组装方案

水泵组装方案
1. 简介
本文档为水泵组装方案提供了详细的步骤和操作要点。

2. 准备工作
在开始组装水泵之前，确保已经准备好以下工具和材料：
- 适用于水泵型号的组装零件
- 手动工具包，包括螺丝刀、扳手等
- 油脂或润滑剂
- 安全手套和护目镜
3. 组装步骤
按照以下步骤进行水泵的组装：
步骤1：准备工作台面
在干净、平整的工作台面上进行组装，确保有足够的工作空间。

步骤2：检查和清洁零件
检查所有组装零件的完整性和清洁度。

如果有任何破损或污垢，应当及时更换或清洁。

步骤3：涂抹润滑剂
在需要润滑的零件上涂抹适量的润滑剂，以保证水泵的正常运转。

步骤4：安装主要组件
根据水泵的配置图纸，按照顺序安装主要组件，包括水泵壳体、叶片轮等。

步骤5：紧固螺丝和连接管道
使用螺丝刀和扳手紧固所有螺丝，并连接水泵与管道系统。

步骤6：安装电机和控制器
如适用，安装水泵所需的电机和控制器，并确保其正确连接和
固定。

步骤7：完成组装
检查组装是否完成，并确保所有连接紧固、无松动。

4. 组装注意事项
在组装水泵时，请留意以下注意事项：
- 如有组装图纸或说明书，请仔细阅读并按照要求进行组装。

- 确保所有连接紧固，但不要过度紧固，以免损坏零件或影响性能。

- 如果需要，使用正确的工具进行装配，避免使用不当的工具导致损坏。

- 在组装过程中，如遇到问题或困难，及时寻求技术支持或专业人士的帮助。

以上所述即为水泵的组装方案，希望能对您有所帮助。

液下泵维修的基本技巧

三昌泵业为你讲解液下泵维修的基本技巧：
1、FYS液下泵装配顺序
（1）将轴承分别装在轴承盒和轴承座上。

（2）将毛毡圈装在轴承端盖甲、丙和轴承盒上。

（3）将轴承端盖乙、丙装在轴承座上并用螺栓紧固。

（4）将装好轴承的轴承盒穿在轴上，拧上圆螺母，并将轴承端盖甲紧固在轴承盒上。

（5）将轴装入轴承座，用螺栓固定，拧上调整螺钉，并将轴承安装在支承座上，将挡水圈套在下部轴承处的适当位置。

（6）将联接管固定在轴承座上，并在联接管下部装上泵盖，在轴下部装上叶轮并拧紧，依次装上泵体前盖，并螺栓固定，用轴承盒处的调整螺钉调整叶轮与前盖间的间隙，（控制在1--1.5mm内）调好后用螺母，螺栓紧固。

（7）电机支承安装在轴承座上用螺栓紧固，在轴的上端装联轴器部件，并将电机联轴器用紧固螺钉紧固在电机轴头上，将电机装在电机支承上，并用螺栓，螺母紧固。

（8）从泵的出品顺序将石棉垫，出液弯头、出液管件装上，并固定在支承座上。

FYS液下泵的保养：
1.轴承的润滑
轴承在组装时，已加入了适量的润滑脂，在运转可定期通过轴承体上的两个油咀加入适量润滑脂，过多会引起轴承发热，加润滑脂的周期和量随运转工况不同，变化较大。

在使用中应逐步积累经验，应注意润滑脂必须保持清洁，不允许进入脏物。

叶轮调整与更换
2、FYS液下泵的叶轮与泵体之间的间隙应保持在0.5～1mm左右使泵高效运行。

当叶轮和泵体磨损到泵的性能和效率严重下降，应更换磨损的零件。

3.备用FYS液下泵长时间放置不用时，建议每周用手转动1/4周，使滚动轴承均匀受载。

液下渣浆泵的操作方法

液下渣浆泵的操作方法
以下是液下渣浆泵的操作方法：
1. 安装：将轴承分别安装在轴承箱和轴承座上，将轴装入轴承座并用螺栓固定。

安装挡水环卡在下轴承的适当位置，并在轴承端盖A和C以及轴承箱
上安装毛毡环。

将轴承端盖B和C安装在轴承座上并用螺栓紧固，将装有
轴承的轴承箱放在轴上并用圆螺母固定。

电机支架安装在轴承座上并用螺栓紧固，联轴器部件安装在轴的上端，电机联轴器用紧固螺钉紧固在电机轴头上。

电机安装在电机支架上并用螺栓和螺母紧固。

将连接管固定在轴承座上，在连接管下部安装泵盖，在轴下部安装叶轮并拧紧。

依次安装泵体前盖并用螺栓固定，用轴承箱处的调整螺钉调整叶轮与前盖之间的间隙，调整后用螺母和螺栓拧紧。

从泵的生产顺序开始安装石棉垫、出液弯头和出液管件，并固定在支撑座上。

2. 操作：检查液下渣浆泵的安装基础是否稳定以及所有组件螺栓是否拧紧。

调整泵轴间隙（只需在没有摩擦的情况下拉动关节的声音）。

启动电动机，打开压力表，当泵全转工作时，将开口阀调整到所需范围。

当泵停止工作时，应先停止电动机，然后关闭压力表旋塞。

以上信息仅供参考，如需了解更具体的信息，建议咨询专业技术人员或查看相关操作手册。
