第一章装配的基础知识第一节装配概述一、概述机械产品一般是由许多零件和部件组成。
零件是机器制造的最小单元，如一根轴、一个螺钉等。
部件是两个或两个以上零件结合成为机器的一部分。
按技术要求，将若干零件结合成部件或若干个零件和部件结合成机器的过程称为装配。
前者称为部件装配，后者称为总装配。
部件是个通称，部件的划分是多层次的，直接进入产品总装的部件称为组件，直接进入组件装配的部件称为第一级分组件；直接进入第一级分组件装配的部件称为第二级分组件，其余类推，产品越复杂，分组件的级数越多。
装配通常是产品生产过程中的最后一个阶段，其目的是根据产品设计要求和标准，使产品达到其使用说明书的规格和性能要求。
大部分的装配工作都是由手工完成的，高质量的装配需要丰富的经验。
装配的工作是把各个零部件组合成一个整体的过程，而各个零部件按照一定的程序、要求固定在一定的位置上的操作称为安装。
各零部件在安装中必须达到如下要求：1、以正确的顺序进行安装图1.1 以正确的顺序进行安装1-半圆键 2-齿轮 3-定位销2、按图样规定的方法进行安装图1.2 按规定的方法和位置安装3、按图样规定的位置进行安装4、按规定的方向进行安装图1.3 按规定的方向进行安装安装完毕后，产品必须达到预定的要求或标准。
同时，每一个装配的产品必须能够拆卸，以便进行保养或维修。
二、装配件的结构在许多情况下，一种产品往往可以制造成多种多样的型式，这些产品统称为一个产品族，例如，人们通常看到各种型式的发动机，这些只是由于组成发动机的汽缸容量不同而已。
产品的结构往往表明了其组成零件的组成形式，一般说来，每个部件在产品中都有其自己特殊的功能，因此，对于一个合理的产品结构，其组成标准部件应可以通过多种装配形式，从而获得结构互不相同、属于同一产品族的不同型式产品。
一个好的产品结构应满足下列要求：1、产品零件可互换，尽量多地采用标准件构成。
2、各个部件可以单独进行测试。
3、连接的零件数量越少越好。
装配
汉语词语
01 含义
03 方法
目录
02 基本条件 04 工艺规程
基本信息
装配是一个汉语词语，指将零件按规定的技术要求组装起来，并经过调试、检验使之成为合格产品的过程， 装配始于装配图纸的设计。
产品都是由若干个零件和部件组成的。按照规定的技术要求，将若干个零件接合成部件或将若干个零件和部 件接合成产品的劳动过程，称为装配。前者称为部件装配，后者称为总装配。它一般包括装配、调整、检验和试 验、涂装、包装等工作。
注意事项
1．保证产品质量；延长产品艺规程是规定产品或部件装配工艺规程和操作方法等的工艺文件，是制订装配计划和技术准备，指导 装配工作和处理装配工作问题的重要依据。它对保证装配质量，提高装配生产效率，降低成本和减轻工人劳动强 度等都有积极的作用。
1.制定装配线工艺的基本原则及原始资料合理安排装配顺序，尽量减少钳工装配工作量，缩短装配线的装配 周期，提高装配效率，保证装配线的产品质量这一系列要求是制定装配线工艺的基本原则。制定装配工艺的原始 资料是产品的验收技术标准，产品的生产纲领，现有生产条件。
含义
含义
将零件按规定的技术要求组装起来，并经过调试、检验使之成为合格产品的过程，装配始于装配图纸的设 计。
基本条件
基本条件
装配必须具备定位和夹紧两个基本条件：1.定位就是确定零件正确位置的过程。2.夹紧即将定位后的零件固 定。
方法
方法
是规定产品及部件的装配顺序，装配方法，装配技术要求和检验方法及装配所需设备、工夹具、时间、定额 等技术文件。装配方法有互换装配法、分组装配法、修配法、调整法四种。
2.装配线工艺规程的内容分析装配线产品总装图，划分装配单元，确定各零部件的装配顺序及装配方法；确 定装配线上各工序的装配技术要求，检验方法和检验工具；选择和设计在装配过程中所需的工具，夹具和专用设 备；确定装配线装配时零部件的运输方法及运输工具；确定装配线装配的时间定额。
装配方式的分类装配的基本条件定位原理及定位基准装配中的测量装配PPT课件
第22页/共39页
3.装配用设备
装配平台 转胎 专用胎架
装配用设 备
对装配用设备的一般要求如下： 1）平台或胎架应具备足够的强度和刚度。 2）平台或胎架表面应光滑平整，要求水平放置。 3）尺寸较大的装配胎架应安置在相当坚固的基础，以免基础下沉导致胎具变 形。 4）胎架应便于对工件进行装、卸、定位焊、焊接等装配操作。 5）设备构造简单，使用方便，成本要低。
件需尺寸准确并耐磨，以保证零件准确定位。 5）胎架必须有足够的强度和刚度，并安置在坚固的基础上，以避免在装
配过程中基础下沉或胎架变形而影响产品的形状和尺寸。
第25页/共39页
六、装配的基本方法 1.装配前的准备
装配的基 本方法
熟悉产品图样和工 艺规程
清楚各部件之间的关系和连接方法，并根据工艺规 程选择好装配基准和装配方法。
平
台
由水泥浇注而成的一种简易而又适用于大面积工作的平台。
水泥平台
用于拼接钢板、框架和构件，又可以在上面安装胎架进行较
大部件的装配。
电磁平台
由平台（型钢或钢板焊成）和电磁铁组成。用于埋弧焊。
第24页/共39页
（2）胎架
又称模架，在焊件结构不适于以装配平台支承（如船舶、机车车 辆底架、飞机和各种容器结构等）或者在批量生产时，就需要制造胎架 来支承工件进行装配。
2.各种项目的测量
装配中 的测量
线性尺寸 的测量
线性尺寸是指焊件上被测点、线、面与测量基准间的距离。 线性尺寸的测量主要利用刻度尺（卷尺、盘尺、直尺等）来 完成，特殊场合利用激光测距仪来进行。
相对平行度的测量：相对平行度是指焊件上被测的 线（或面）相对于测量基准线（或面）的平行度。
平行度的 测量
装配的基本知识PPT课件
6、最后，我们应该严格按照工艺要求，完成装配实习课 的操作。
整理版课件
18
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
装配的基本知识
吕冰
整理版课件
1
一、装配的定义 二、配合 三、装配的方法 四、零件的连接种类 五、螺纹连接 六、安全生产
整理版课件
2
一、装配的定义
装配就是将合格的零件、组件， 按照工艺的技术要求组装成一部 合格机器的过程。
整理版课件
3
二、配合
公差：
公差就是允许尺寸变动的量。
整理版课件
4
配合：
配合就是指基本尺寸相同， 相配合的孔和轴的公差带的 关系。
当装配精度要求较高时，常修 去配合面的预留量，以消除积累误 差，使配合达到规定的精度。
整理版课件
9
整理版课件
10
4、调整法
装配时常调整一个或几个零件 的位置，或加入补偿件，以消除积 累误差，达到装配要求，这就是调 整法。
整理版课件
11
整理版课件
12
四、零件连接的种类
整理版课件
13ቤተ መጻሕፍቲ ባይዱ
固定连接
可拆卸的固定连接 不可拆卸的固定连接
整理版课件
5
间隙配合 过盈配合 过渡配合
整理版课件
6
三、装配的方法
1、完全互换法
在同类零件中任取一件， 不经修配调整，就可以达到装 配的要求，这就是互换法。
整理版课件
7
2、选配法
是将零件的制造公差适当放 宽，分成若干组，然后选取其中尺 寸相当的零件进行装配，以达到配 合要求。
装配的三种方法三原理
装配的三种方法三原理在制造业中，装配是将各个零部件组合到一起，形成完整产品的过程。
装配过程的质量和效率对于产品的性能和成本起着至关重要的作用。
通常来说，装配有三种方法和原理：顺序装配、并行装配和反向装配。
顺序装配是最常见的装配方法之一。
它的原理是按照预定的顺序将零部件逐一组装在一起，从而形成完整的产品。
这种方法对于产品结构和零部件之间的相互关系有较高的要求。
顺序装配可以确保每个零部件都被正确地安装，并且可以有效地控制零部件的流动和装配过程的质量。
并行装配是一种将多个部件同时组装在一起的装配方法。
它的原理是将零部件分成多个子集，并且同时组装这些子集，最后将它们组合在一起形成完整的产品。
并行装配的优点是可以节约时间和资源，缩短生产周期，并增加生产效率。
然而，并行装配也存在一些挑战，例如需要精确的协同工作和复杂的调度算法。
反向装配是一种将已经组装好的产品拆解成零部件的装配方法。
它和前面提到的两种装配方法不同，它的原理是从整体到零部件的逆向拆解。
反向装配通常用于产品的再制造和维护保养，可以降低成本和延长产品的使用寿命。
反向装配对于产品结构和零部件的标识和记录有较高的要求，以确保每个零部件都能正确地拆解出来并被重复使用。
总的来说，这三种装配方法和原理在实践中都有广泛的应用。
顺序装配适用于要求较高的装配过程，可以确保每个零部件都被正确地安装。
并行装配适用于需要节约时间和资源的场景，可以提高生产效率。
反向装配适用于产品的再制造和维护保养，可以降低成本和延长产品的使用寿命。
根据不同的产品和生产环境，可以选择合适的装配方法和原理，以提高生产效率和质量。
装配工艺简介—装配的类型和装配方法
. 飞机装配的要求
飞机总装配是飞机的最后一道工序。装配质量的 高低，直接关系到整车质量。因此，在整车装配的过 程中，必须达到下列技术要求。
1)、装配的完整性。
必须按工艺规定，将所有零部件、总成全部装上， 不得有漏装、少装现象，不要忽视小零件。如螺钉、 平垫圈、弹簧垫圈、开口销。
2)、装配的统一性 按着生产计划，对基本车型，按工艺要求装配，不 得误装、错装和漏装，装配方法必须按工艺要求；装 配要统一：两车间装的同种车型统一、同一车间装的 同种车型统一、同一工位干的同样车型统一，简称为 “三统一”。
2．部件装配：
◆部件是一个或若干组件和零件组合成的; ◆如车床的主轴箱、尾座、溜板箱等。 ◆由组件和零件组合成部件过程，称为部件 装配。
第五章第飞五机章零飞件机装零配工件艺装的配制工定艺的制定
3．总装配：
◆由部件、组件、零件组合而成的整体是整 机。 ◆将各装配单元结合成整机的过程，称为总 装配。
第五章第飞五机章零飞件机装零配工件艺装的配制工定艺的制定
第五章第飞五机章零飞件机装零配工件艺装的配制工定艺的制定

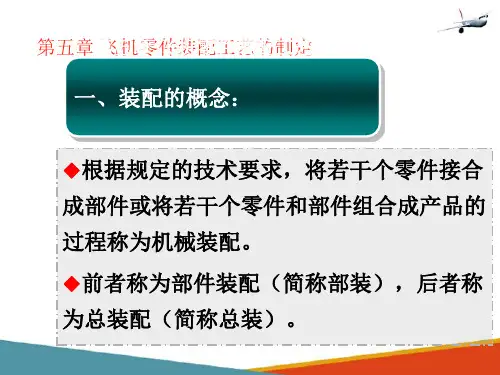

一、装配的概念：
