变频器简介
变频器的基本组成与工作原理简介
变频器的基本组成与工作原理简介变频器（Inverter）是一种电力电子设备，用于调节电源频率并将直流电源转换为交流电源。
它在各个领域广泛应用，如工业生产、交通运输和家庭电器等。
本文将介绍变频器的基本组成和工作原理。
一、基本组成1. 整流器：变频器的第一部分是整流器，用于将交流电源转换为直流电源。
整流器通常由整流桥和滤波电路组成，整流桥使用四个或六个二极管来将输入的交流电转换为直流电，并通过滤波电路去除电流中的脉动。
2. 逆变器：逆变器是变频器的核心组成部分，用于将直流电源转换为交流电源。
逆变器通常由IGBT（绝缘栅双极性晶体管）或MOSFET （金属氧化物半导体场效应晶体管）等开关元件控制。
逆变器通过高频脉冲宽度调制（PWM）技术，将直流电源转换为可调节频率和电压的交流电源。
3. 控制电路：控制电路是变频器的智能控制中心，负责监测和调节逆变器的工作状态。
控制电路通常使用微处理器或DSP（数字信号处理器），可以根据实时反馈信号调整逆变器的输出频率和电压。
4. 过载保护：为了保护变频器和被控制设备，变频器还配备了过载保护功能。
当负载过大或电流异常时，变频器会自动切断电源，以避免设备损坏或事故发生。
二、工作原理变频器的工作原理可以分为三个主要阶段：整流、逆变和调节。
首先，在整流阶段，交流电源通过整流器转换为直流电源。
整流器将输入的交流电通过整流桥和滤波电路转换为平稳的直流电，供给逆变器使用。
然后，在逆变阶段，逆变器将直流电源转换为可调频率和电压的交流电源。
逆变器中的开关元件根据控制电路的指令，以高频脉冲的方式控制电流的通断，从而形成模拟正弦波的输出信号。
通过调整开关元件的通断时间和脉冲宽度，逆变器可以产生不同频率和电压的交流电源。
最后，在调节阶段，控制电路对逆变器的输出进行实时监测和调节。
根据输入的指令和反馈信号，控制电路可以自动调整逆变器的输出频率和电压，以满足不同的工作需求。
总结：变频器是电力电子设备中一种常见的装置，可将直流电源转换为可调节频率和电压的交流电源。
elt变频器
⌛️
高可靠性和稳定性
• 采用微处理器技术和高度集成化的设计，提高产品的可靠性和稳定性
• 具备多种保护功能，有效保护设备的安全运行
Elt变频器的市场竞争优势
01
品牌优势
• Elt品牌在全球范围内具有较高的知名度和美誉度
• 优质的产品和服务赢得了客户的信赖和支持
02
技术优势
• 具备较强的技术研发实力，不断推出高性能、多功能的
• 具备多种控制模式，可
故障诊断功能
统无缝集成，实现自动化控
根据生产工艺要求选择合适
的控制方式
制
Elt变频器的性能优势
高效节能
• 能够实现电机的软启动和恒转矩运行
• 有效降低电机运行时的能耗，提高能源利用率
优良的控制性能
• 采用矢量控制技术，实现电机的精确控制
• 具备多种控制模式，可根据负载特性选择合适的控制方式
• 选择合适的频率设定方式和控制模式
• 如：卷扬机、吊车等设备
• 通过调整变频器的输出频率和输出电压来调节电机的转
速和力矩
• 实现电机的启动、停车、反转和调速等功能
05
Elt变频器的高级功能与选型
Elt变频器的高级功能介绍与应用
高级功能
应用场景
• 矢量控制技术，实现电机的精确控制
• 应用于高性能、高精度要求的场合
• 无传感器矢量控制，简化电机接线
• 应用于节能改造和环保要求的场合
• 节能运行模式，降低能耗
• 闭环控制功能，提高控制精度
Elt变频器的选型原则与方法
选型原则
• 根据负载特性和生产工艺要求选择合适的变频器类型和规格
• 考虑变频器的性能、功能、可靠性和安全性
变频器操作说明
变频器操作说明变频器操作说明1.引言1.1 目的本文档旨在提供一份详细的变频器操作说明，以帮助用户正确、安全地使用变频器。
1.2 适用范围本文档适用于所有型号和规格的变频器。
2.产品概述2.1 变频器简介变频器是一种电力电子设备，用于控制交流电电动机的转速和运行状态。
它可以通过调整电压和频率的输出来实现对电机的精确控制。
2.2 产品特点- 支持多种控制方式，如速度闭环控制和矢量控制。
- 具备过载保护和短路保护功能，可有效保护电动机和变频器本身。
- 提供丰富的监测和报警功能，用于实时监控系统状态。
- 可通过外部接口与其他设备进行通信和数据传输。
2.3 技术规格请参考附件一中的技术规格表。
3.安装与调试3.1 安装准备- 确认变频器和电动机的安装位置，并确保符合相关的安装要求。
- 检查变频器和电动机之间的电气连接，并确保连接正确牢固。
3.2 硬件连接- 将变频器正确连接到电源供应，并确认其电源参数与实际供电匹配。
- 将变频器与电动机进行正确的电气连接，并确保连接牢固可靠。
3.3 软件设置- 打开变频器的控制面板，按照说明书进行相应的软件设置，如输入输出参数设置、运行模式选择等。
- 确保所有设置项符合实际运行需求，并按需保存设置。
3.4 系统调试- 在完成安装和设置后，进行系统调试，检查变频器与电动机的正常运行状态。
- 测试不同的运行模式和控制指令，确保变频器能够稳定运行，并实现期望的控制效果。
4.操作方法4.1 开机与关机- 开机：将电源开关打开，待显示屏亮起后，按下启动按钮即可启动变频器。
- 关机：按下停止按钮，待变频器停止运行后，将电源开关关闭。
4.2 运行模式切换- 根据实际应用需求，选择不同的运行模式，如自动运行、手动运行或外部控制。
- 按照相关操作说明进行模式切换，并确保切换过程平稳无冲突。
4.3 参数调整与监测- 可通过控制面板对不同的参数进行调整，如转速设定、电流限制等。
- 可实时监测变频器和电动机的相关参数，并根据需要进行适时调整。
变频器的工作原理及功能初步简介
变频器的工作原理及功能初步简介变频器是一种广泛应用于电机控制的装置，可用于调节电机的转速及控制输出转矩。
其工作原理基于先将交流电源输入变频器中，再通过内部的电路变换将其变成带状波电源驱动电机。
变频器的基本构造变频器主要由直流电源模块、整流器、滤波器、逆变器、控制电路组成，其工作流程主要分为两个阶段：输入端的直流电源模块和整流器将输入的交流电转换为稳定的直流电；逆变器和控制电路将这些直流电转化为可控的交流电，并输出到电机上。
变频器的功能变频器可以实现调速、转向、起动、刹车等多种功能，应用广泛。
依据不同的应用场景，变频器的系列也会有不同的功能，常见的功能有以下几种：1.调速功能：变频器具有可调电压、可调频率等特点，可以通过调节变频器的参数来控制电机的转速。
相较于传统的阻抗式控制，调速范围更广，精度更高。
因此，在一些要求转速高精度、功率大、能耗低的场合，广泛应用于污水处理、离心压缩机、风机等领域。
2.转向功能：变频器可以实现电机的正转和反转。
一些需求有正反转功能的机器设备（如起重机、轻轨机械、注塑机等），便采用了变频器调节电机的转向。
在使用过程中，如果发现电动机转向不当，可在调试的时候，通过互换两根相邻的电线，就可以实现正反转的转换。
3.起动、刹车功能：电机启动时，如果瞬间提供太多的电压、电流，会加速设备的消耗，造成对设备的损伤。
而传统启动方式会产生高的起动电流，并易产生电子硬件故障。
变频器启动，通过逐渐增加输入电压，让电机缓缓启动。
而在刹车时，则减少输入电压和输出电压，自停能够避免电机缓慢停车带来的危险变频器的刹车和启动功能，针对性更强，符合现代化生产的需要。
总结变频器是现在电机控制中无可替代的新型电力设备，具有多重功能和应用的潜力。
它可以比传统电机控制手段更好地限制和调整电路电压及频率，控制电梯的速度，实现起动、刹车、转向等转动机械装置。
其优势不仅表现在精准的调速范围，以及过载保护的功能等，更体现在它对电机的控制技术的进一步创新和提升。
dgtaloperator变频器参教表
dgtaloperator变频器参教表摘要：1.变频器简介2.变频器参数教学3.变频器操作步骤4.变频器应用领域5.总结与建议正文：一、变频器简介变频器（DGTal Operator）是一种电力电子设备，主要用于调节交流电机的转速和输出功率。
它通过改变电机供电频率来实现对电机转速的控制，从而实现对机械设备的自动化控制。
在工业生产中，变频器具有广泛的应用前景。
二、变频器参数教学1.频率范围：变频器可以调节的交流电机频率范围通常为0-400Hz。
2.电压调节：根据电机负载和运行需求，变频器可以调整输出电压。
3.电流限制：为了保护电机，变频器会设置电流上限，避免电机过载运行。
4.过载保护：当电机负载超过设定值时，变频器会发出警报或切断电源，防止电机损坏。
5.控制方式：常见的变频器控制方式有电压频率控制、电流控制、转速控制等。
三、变频器操作步骤1.接线：根据电机和负载需求，正确连接变频器的输入和输出端。
2.设定参数：根据实际需求，设置变频器的频率范围、电压调节、电流限制等参数。
3.启动电机：将电源接入变频器，调整输出频率，使电机启动并运行。
4.调整转速：根据生产需求，适时调整电机转速，以满足不同的工作要求。
5.停止电机：当生产任务完成后，通过降低输出频率或切断电源，使电机停止运行。
四、变频器应用领域1.工业生产：如风机、水泵、压缩机等设备的自动化控制。
2.交通运输：如电梯、行车、港口机械等设备的调速控制。
3.农业灌溉：如水泵、灌溉系统的智能控制。
4.环保设备：如污水处理、废气处理等设备的节能减排。
五、总结与建议变频器在工业生产等领域具有广泛的应用，通过对电机转速和输出功率的调节，实现设备的自动化控制。
在使用过程中，要合理设置参数，确保电机在安全、高效的范围内运行。
同时，关注变频器的维护和保养，延长设备使用寿命。
对于初学者，可以参考相关资料和实际操作，逐步掌握变频器的使用技巧。

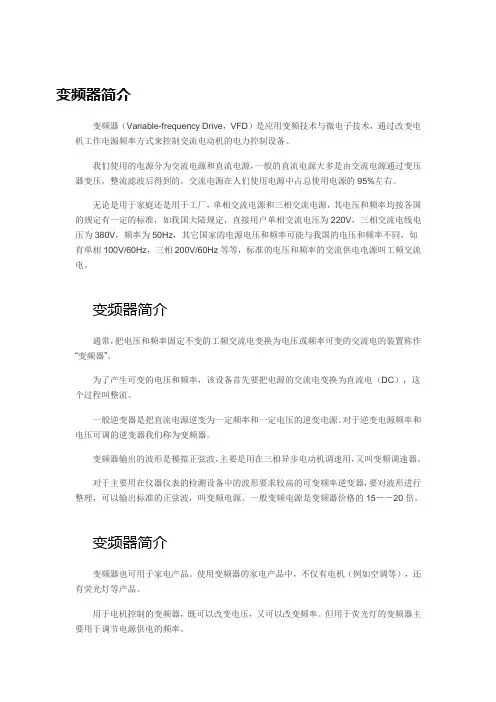

变频器简介
变频器简介变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。
交流电源在人们使用电源中占总使用电源的95%左右。
无论是用于家庭还是用于工厂，单相交流电源和三相交流电源，其电压和频率均按各国的规定有一定的标准，如我国大陆规定，直接用户单相交流电压为220V，三相交流电线电压为380V，频率为50Hz，其它国家的电源电压和频率可能与我国的电压和频率不同，如有单相100V/60Hz，三相200V/60Hz等等，标准的电压和频率的交流供电电源叫工频交流电。
变频器简介通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。
为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。
一般逆变器是把直流电源逆变为一定频率和一定电压的逆变电源。
对于逆变电源频率和电压可调的逆变器我们称为变频器。
变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。
对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。
一般变频电源是变频器价格的15－－20倍。
变频器简介变频器也可用于家电产品。
使用变频器的家电产品中，不仅有电机（例如空调等），还有荧光灯等产品。
用于电机控制的变频器，既可以改变电压，又可以改变频率。
但用于荧光灯的变频器主要用于调节电源供电的频率。
变频器的工作原理被广泛应用于各个领域。
例如计算机电源的供电，在该项应用中，变频器用于抑制反向电压、频率的波动及电源的瞬间断电。
变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再将直流电源转换成频率、电压均可控制的交流电源以供给电动机。
