常用电工仪表的使用要点
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法常用电工仪器仪表使用方法：一、电压表的使用方法1.仪器介绍：电压表是一种用于测量电路电压的仪器，一般由表盘、指针、刻度、引线等组成。
2.仪器准备：插入合适的电压档位，如直流电压档位、交流电压档位。
3.测量直流电压：将电压表的红色引线与电路正极相连，黑色引线与电路负极相连，读取电压值。
4.测量交流电压：将电压表的红色引线与电路相位线相连，黑色引线与电路零线相连，读取电压值。
5.多压档位切换：根据需要选择合适的电压档位。
6.安全注意事项：使用前检查电压表是否损坏，注意电压表的额定电压范围，避免超过额定范围使用，避免电流过大以免烧毁电压表。
二、电流表的使用方法1.仪器介绍：电流表是一种用于测量电路电流的仪器，一般由表盘、指针、刻度、引线等组成。
2.仪器准备：插入合适的电流档位，如直流电流档位、交流电流档位。
3.测量直流电流：将电流表与电路串联，注意电路中的正负极性与电流表引线的连接，读取电流值。
4.测量交流电流：将电流表与电路串联，注意电流表引线的连接方式，读取电流值。
5.多流档位切换：根据需要选择合适的电流档位。
6.安全注意事项：使用前检查电流表是否损坏，注意电流表的额定电流范围，避免超过额定范围使用，避免电压过大以免烧毁电流表。
三、接地电阻测试仪的使用方法1.仪器介绍：接地电阻测试仪是一种用于测量接地电阻的仪器，通过该仪器可以判断接地是否良好。
2.仪器准备：插入合适的测试电极，连接测试电极与被测地面，打开仪器电源。
3.进行测试：选择测试模式，将测试电极插入地面，等待一段时间后读取测试结果。
4.结果分析：根据测试结果判断接地是否良好，并采取相应的措施改善接地效果。
5.安全注意事项：使用前检查仪器是否损坏，注意测试电极的连接方式，避免触电危险。
附件：本文档附带的附件为常用电工仪器仪表的图片及说明，以便更直观地了解仪器的外观和功能。
法律名词及注释：1.电压：电路中的电势差，在国内法律中也称为电压差，通常用符号U表示。
常用的电工仪表及安全使用
电动系仪表
电动系仪表用于交流精密测量及作为标准表，与 电磁系相比最大区别是以可动线圈代替可动铁芯， 可以消除磁滞和涡流的影响，使它的准确度得到 提高。另外电动系有固定和可动两套线圈，可以 用来测量象功率、电能等这类与两个电量有关的 物理量。
电动系仪表是由可动线圈中电流所产生的磁场与 一个或几个固定线圈中的电流所产生的磁场相互 作用而工作的仪表。
比较仪器 ：用比较法测量的仪表，如各类电桥测 量仪表。
电工仪表的种类3
按准确度等级可分为：０.1、０.2、０.5、 １.0、１.5、２.5、５.0 七级。
按使用环境条件 按外壳防护性能 按仪表防御外界磁场或电场影响的性能 按读数装置：可分为指针式、光指示式 按使用方式：可分为安装式、可携式等 按工作原理：分为磁电系、电磁系、电动系、
本章主要介绍磁电系仪表的类型、结构、工作原 理、特性及其应用。
磁电系仪表—结构组成1
结构：磁电系仪表根据磁路形式的 不同，分为外磁式，内磁式和内外磁 结合式三种结构。
外磁式测量机构如图，由于永 久磁铁放在可动线圈之外，所以称 为外磁式。 整个结构为两大部分，即固定部
分和可动部分。 固定部分由永久磁铁１、极掌２ 和固定在支架上的圆柱形铁心３ 构成。
结构原理
排斥型仪表结构
阻尼原理
阻尼原理
电磁系仪表一般采用磁感应阻尼，它是利 用阻尼翼片切割永久磁铁的磁场，使翼片 中形成涡流ie，此电流与磁场Ｂ相互作用 产生阻尼力矩见图
因为电磁系仪表的测量线圈磁场很弱，故 阻尼磁铁必须用软磁材料屏蔽。电磁系仪 表除用磁感应阻尼外，还有采用空气阻尼 的。
D----反作用力矩系数（弹性模量）；
α----可动部分偏转角；
测量机构的组成-阻尼装置1

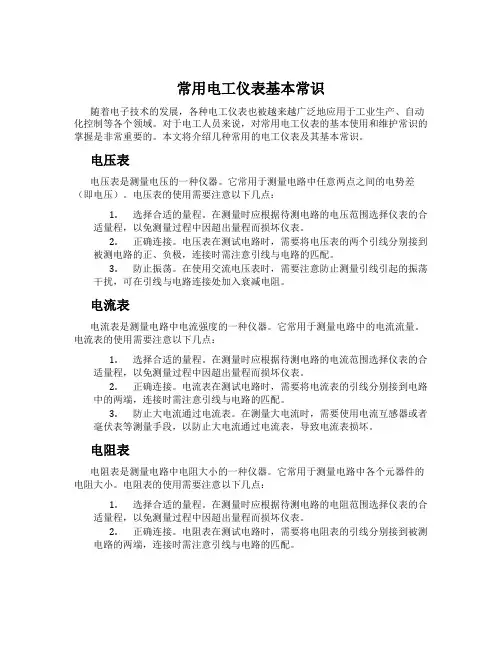

常用电工仪表基本常识
常用电工仪表基本常识随着电子技术的发展，各种电工仪表也被越来越广泛地应用于工业生产、自动化控制等各个领域。
对于电工人员来说，对常用电工仪表的基本使用和维护常识的掌握是非常重要的。
本文将介绍几种常用的电工仪表及其基本常识。
电压表电压表是测量电压的一种仪器。
它常用于测量电路中任意两点之间的电势差（即电压）。
电压表的使用需要注意以下几点：1.选择合适的量程。
在测量时应根据待测电路的电压范围选择仪表的合适量程，以免测量过程中因超出量程而损坏仪表。
2.正确连接。
电压表在测试电路时，需要将电压表的两个引线分别接到被测电路的正、负极，连接时需注意引线与电路的匹配。
3.防止振荡。
在使用交流电压表时，需要注意防止测量引线引起的振荡干扰，可在引线与电路连接处加入衰减电阻。
电流表电流表是测量电路中电流强度的一种仪器。
它常用于测量电路中的电流流量。
电流表的使用需要注意以下几点：1.选择合适的量程。
在测量时应根据待测电路的电流范围选择仪表的合适量程，以免测量过程中因超出量程而损坏仪表。
2.正确连接。
电流表在测试电路时，需要将电流表的引线分别接到电路中的两端，连接时需注意引线与电路的匹配。
3.防止大电流通过电流表。
在测量大电流时，需要使用电流互感器或者毫伏表等测量手段，以防止大电流通过电流表，导致电流表损坏。
电阻表电阻表是测量电路中电阻大小的一种仪器。
它常用于测量电路中各个元器件的电阻大小。
电阻表的使用需要注意以下几点：1.选择合适的量程。
在测量时应根据待测电路的电阻范围选择仪表的合适量程，以免测量过程中因超出量程而损坏仪表。
2.正确连接。
电阻表在测试电路时，需要将电阻表的引线分别接到被测电路的两端，连接时需注意引线与电路的匹配。
3.避免高电压对电阻表的影响。
在使用直流电压表时，需要注意避免高电压对电阻表产生的影响，如需要测量高电压下的电阻，应使用绝缘电阻表或者数字电阻器等测量手段。
电能表电能表是测量家庭用电量的一种仪器。
常用电工工具及仪表的使用
空耗电池；若长期不用，应将电池取出。 ➢黑表笔接“COM”插孔，红表笔接“V•Ω”等插孔。 ➢当显示屏出现“LOBAT”或“←”时，表明电池电压不 足，
应予更换。 ➢若测量电流时，没有读数，应检查熔丝是否熔断。 ➢不宜在日光及高温、高湿环境下使用与存放（工作温度
过的电气设备，也须进行接地放电，才可再次测 ➢ 手摇发电机要保持匀速，不可忽快忽慢地使指针
量或使用。
不停地摆动。
➢ 测量前，要先检查仪表是否完好：将接线柱L、 E分开，由慢到块摇动手柄约1分钟，使兆欧表内 发电机转速稳定（约120转/分），指针应指在 “”处；再将L、E短接，缓慢摇动手柄，指针
➢ 测量过程中，若发现指针为零，说明被测物的绝 缘层可能击穿短路，此时应停止继续摇动手柄。 ➢ 测量具有大电容的设备时，读数后不得立即停止 摇动手柄，否则已充电的电容将对兆欧表放电，有 可能烧坏仪表。
第2章 常用电工工具及仪表的使用
2.1.1 验电器
1、低压验电器
2. 1常用电工工具
➢使用前，必须在有电源处对验电器进行测试，
以证明该验电器确实良好，方可使用。
➢验电时，应使验电器逐渐靠近被测物体，直至 氖管发亮，不可直接接触被测体。
➢验电时，手指必须触及笔尾的金属体，否则带 电体也会误判为非带电体。
在刻度中的影子）。 ➢根据被测对象，正确读取标度尺上的数据。 ➢Βιβλιοθήκη 量完毕应将转换开关置空挡或OFF挡或电
压最高挡；若长时间不用，应取出内部电池。
2. 2 电压表 电流表 万用表
2.2.3 万用表
1➢.数若字被测式电万压用或表电流的极性为负，则显示值前将带“-”号。
电工技能五常用电工仪表使用
电工技能五常用电工仪表使用在电工工作中，使用适当的电工仪器和仪表可以提高工作效率，确保工作安全。
本文将介绍电工技能五常用电工仪表的使用方法和注意事项。
一、交流电压表交流电压表是电工工作中常用的仪表之一，用于测量交流电源的电压。
在使用交流电压表之前，首先需要确保选用适当的量程，以避免测量过程中可能出现的电器损坏或伤害。
接下来，将电压表的两个测试针插入需要测量电源的火线和零线上，确保测试针牢固连接。
然后，打开电源开关，并观察电压表上的读数。
读数应稳定在某个数值附近，如果读数波动较大，可能存在电路故障，需要及时进行排查修复。
最后，测量完成后，应及时关闭电源开关，拔下测试针，并恢复仪表的初始状态，以便下一次使用。
二、安规仪安规仪是用来检测电气设备是否符合安全标准的重要仪表。
使用安规仪的过程中，需要先将仪表的测试插头插入待测设备的插座上。
然后，选取适当的测试模式和量程，并将安规仪的测试引线连接到待测设备的不同导线上。
接下来，可以启动安规仪进行测试，仪表将会显示测试结果。
根据显示的结果，我们可以判断设备是否通过测试，是否存在安全隐患。
需要特别注意的是，使用安规仪时一定要保证仪表的安全可靠，避免因测试电压过高而引起危险！三、数字万用表数字万用表是电工工作中常用的多功能测试仪表，可用于测量电压、电流、电阻等指标。
在使用数字万用表之前，需要先选择正确的测试档位和量程。
例如，在测量电压时，应选择正确的交流或直流档位，并选择与待测电压相近的量程，以保证测量的准确性和安全性。
接下来，将测试引线连接到待测电路的两个测试点上，并读取仪表上的数值。
需要注意的是，当测量直流电压时，红色测试引线应插入“VΩmA”插孔，而测量交流电压时，红色测试引线应插入“V~mA”插孔。
此外，为保证测量结果的准确性，还应注意避免测量电路与其他干扰源的接触。
四、电阻检测仪电阻检测仪是用于测量电阻值的仪表，主要用于测量电器设备中的电阻元件。
在使用电阻检测仪之前，需要确保设备处于断电状态并已经放电。
电工常用仪表使用方法
电工常用仪表使用方法（一）万用表万用表是一种多用途、多量程测量仪表。
它一般以测量电流、电压和电阻为主，有的还可以测量电感、电容以及晶体三极管等，它是电工必备的常用测量仪表。
1.测量电压的方法（1）测量交流电压。
将转换开关转到“V”符号，测量交流电压时不分正负极；所需量程由被测量电压的低来确定。
如果被测量电压的数值不知道，可选用最高测量范围5 V,指针若偏转很小，再逐级调低到合适的测量范围。
（2 ）测量直流电压。
将转换开关转到“A”符号.测量直流电压时正负极不能搞错，" + "插的表棒接至被测电压的正极，“一”插的表棒接至被测电压的负极，不能接反，否则指针会因逆向偏转而被打弯。
2.测量直流电流的方法将转换开关转到“ mA、A”符号的适当量程位置上，然后按电流从正到负的方向.将万用表串联到被测电路中。
3.测量电阻的方法将转换开关转到欧姆档位置上，先将两根表棒短接，调整调零旋钮，使表针在电阻刻度“0”上，然后用表棒测量电阻。
面板上Xl、X10、X1、Xlk、10k的符号表示倍率，从表头的读数乘以倍率数，即为所测电阻的电阻值。
（二）兆欧表兆欧表又叫摇表，是用来测量大电阻和绝缘电阻的，它的计量单位是兆欧。
1.兆欧表的选用测量额定电压在5 ▼以下的设备或线路的绝缘电阻时可选用5 V或1 0 V兆欧表，测量低电压电器设备绝缘电阻时，可选用2 5 0 V兆欧表。
2.兆欧表的接线和测量方法兆欧表有三个接线柱，其中两个较大的接线柱上分别标有“接地”（E）和“线路”（L），另一个较小的接线柱上分别标有“屏蔽”或“保护环"（G）。
（1 ）测量照明或电力线路对地绝缘电阻。
将摇表接线柱的（E）可靠地接地，（L）接到被测线路上。
线路接好后，可按顺时针方向摇动摇表的发电机摇把，转速由慢变快，一般约1 min后发电机转速稳定时，表针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
（2）测量电机的绝缘电阻。
(完整版)常用电工仪表的使用要点
常用电工仪器仪表使用第一测量的基本知识测量仪表的分类测量仪表的分类如下：1、根据被测量的名称（或单位）分类：有电流表、电压表、功率表、兆欧表等；2、按作用原理分类：主要有磁电式、电磁式、电动式、感应式等；磁电式—C、整流式—L、热偶式—E、电磁式—T、电动式、铁磁电动式—D、感应式—G、静电式—Q3、根据仪表的测量方式分类：有直读式仪表和比较式仪表；4、根据仪表所测的电流种类分类：有直流仪表、交流仪表、交直流两用仪表；5、按仪表的准确度等级分类；6、根据对磁场防御能力和使用条件分类等等。
测量方法测量方法是制获得测量结果的手段或途径，对使用什么仪器，没有限制。
测量方法可分为：1. 直接测量：未知量的测量结果直接由实验数据获得；2. 间接测量：未知量的结果由直接测量的量代入公式计算而得到；3. 组合测量：未知量与测量量的关系更为复杂，需通过较为复杂的运算、推导而得到其结果。
采用什么样的测量方法，要根据测量条件，被测量的特性以及对准确度的要求等进行选择，目的是得到合乎要求的、科学可靠的实验结果。
电工测量的内容1、“电磁能”量的测量，如电流、电压、电功率、电场强度，电磁干扰、噪声等测量；2、电信号的特性的测量，如波形、保真度（失真度）、频率（周期）、相位、脉冲参数、调制度、信号频谱、信／噪比以及逻辑状态等的测量；3、元件及电路参数的测量，例如电阻、电感、电容、电子器件（电子管、晶体管、场效应管及集成电路等）的测量、电路（含电子设备及仪器等）的频率响应、通带宽度、品质因数、相位移、延时、衰减、增益的测量以及特性曲线（如频率特性曲线、器件的伏安特性曲线）的测量;第二万用表的使用万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
一、万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
实验一常用电工仪表的使用及
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中，我们了解了安全操作规范，但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性，防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中，我发现自己对电工仪 表的操作还不够熟练，需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范，但 在实际操作中仍需加强安全意识，确 保操作安全。
理论知识掌握不扎实
在实验过程中，我发现自己对电工仪 表的理论知识掌握不够扎实，需要加 强理论学习，深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等， 可以直接读取测量结果。
如万用表，通过比较已 知量与未知量来得出测
量结果。
如示波器，能够记录并 显示电信号的变化过程。
如数字万用表，能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表，其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时，应先选择合 适的量程，然后将钳口夹住待测 导线，再调整档位开关至合适位 置，最后读取数值并记录。
常用电工仪表的使用
(应在什么位置？)
注：不能带电测量电阻
测电阻时如何调零：
测量电阻时，如将两支表棒短接，调 “零欧姆”旋钮至最大，指针仍然达不 到0点，这种现象通常是由于表内电池电 压不足造成的，应换上新电池方能准确 测量
二、钳形电流表
钳形电流表分高、低压两种，用于在 不拆断线路的情况下直接测量线路中的电 流。其使用方法如下： （１） 使用钳形表时应注意钳形电流表的电 压等级，严禁用低压钳形表测量高电压回 路的电流。测量时应由两人操作，戴绝缘 手套，站在绝缘垫上，不得触及其它设备， 以防止短路或接地。 （２） 观测表计时，要特别注意保持头部与 带电部分的安全距离，人体任何部分与带 电体的距离不得小于钳形表的整个长度。
比较仪表
与 标 准 器 比 较 ， QJ—23电桥 读 取 二 者 的 比 QJ---47 万 用 电 值 桥 模拟量转换成 数字量直接显 示 PZ8数字电压表 Im2215 数 字 万 用表
数字仪表
按准确度等级、使用环境、防护性能、 工作原理等又可分为以下几种：
• • • • 按准确度等级：0.1、0.2、0.5、1.0、1.5、2.5、 5.0七级 按使用环境：A、A1、B、B1、C五组 按外壳的防护性能：普通、防尘、防溅、防 水、气密、隔爆等 按防外界磁、电场的影响性能：Ⅰ、Ⅱ、Ⅲ、 Ⅳ四等 按使用方式：安装式、携带式 按工作原理分：磁电系、电磁系、电动系、 感应系、静电系、振簧系等
四、感应系仪表工作原理
仪表在电源电压的作用下，其电压线圈中的电 流产生磁通，穿过铝盘并且在在铝盘中感应涡流1， 电流线圈由于负载电流的作用，在铁芯中建立交 变磁通，两次穿过铝盘，且在铝盘的两处感应出 涡流2，在这样的相互作用下，铝盘产生了旋转力 矩，总的转动力矩的平均值与电路的有功功率成 正比，铝盘转动时切割永久磁铁的磁力线产生涡 流，这个涡流与磁场作用产生制动力矩，使得铝 盘匀速旋转。
电工仪表的使用与维护
电工仪表的使用与维护电工仪器、仪表电工仪器、仪表是保证变、配电所电气设备的安全、经济、合理运行的监测仪器。
值班人员通过仪表可以监视电气设备的运行情况，及时发现异常现象，消除事故隐患，为系统的安全运行提供可靠保障。
一、直流电流表和电压表直流电流表和电压表主要用于直流电路的电流、电压测量，多采用磁电系仪表。
电流表必须串联在被测电路中，并联不同数值的分流器，可制成不同量程的电流表；电压表必须与被测两端的电路并联，串联不同数值的附加电阻可以制成不同量程的电压表。
使用注意事项：正确选用测量仪表和量程，注意直流电流表和电压表接人电路时端子的极性。
二、交流电流表和电压表交流电流表、电压表主要用于交流电路的电流、电压测量，多采用电磁系仪表。
在低压电路中，若被测电流不超过电流表的量程，可将电流表直接串联在被测电路内。
测量高电压电路的电流或者被测电流超过电流表的量程时，必须经过电流互感器进行测量。
测量低电压电路的电压时，将电压表直接并接在被测电路的两端。
测量交流高压时，必须经过电压互感器进行测量。
使用注意事项：正确选用测量仪表的量程；正确选用互感器，注意与测量仪表配合；经互感器进行测量时，应注意正确接线和读数。
三、钳形电流表钳形电流表是携带式仪表，它可在不切断电路的情况下测量电流，因此得到广泛应用。
（1）钳形电流表的使用。
1）正确选择表计的种类、量程；2）测量交流电流时，使被测量导线位于钳口中部，并使钳口电流表紧密闭合。
（2）使用钳形电流表的注意事项。
1）钳形电流表的钳形电流互感器开口处的磁铁接触面应定期检查，以免油污或锈斑影响钳口的密合，引起测量误差；2）使用钳形电流表测量电流时，要注意钳形电流表的测量量程范围；3）使用钳形电流表进行电流测量时，应采取安全措施，以免造成人员触电；4）使用现场要有人监护，表要平放，要戴绝缘手套；5）不准在测量电流的过程中切换电流量限开关，以免损坏仪表：6）被测电路的电压不可超过钳形电流表上所标明的规定数值。
常用电工仪表的使用
常用电工仪表的使用1、电流表电流表(图1)，分为直流电流表和沟通电流表两种。
电流表在使用时留意选择正确的量程，应串联在被测量的实际电路中。
电流表的电流从表的“+”极性端流入，“一”极性端流出。
接线时，应在断电下进行。
不允许将直流电流表使用在沟通电路上。
图1 电流表2、钳形电流表钳形电流表又称卡表(图2)，常用的有沟通钳形电流表和交直流钳形电流表两种。
使用时，留意仪表的电压等级与所测线路或设备的电压等级相符合，设置量程挡应当大于或等于被测电流值，测量前应先估算被测电流或电压的大小，或是先用较大量程然后再视被测值的大小变换量程。
留意，切换量程时必需将钳口打开，无电时进行，不许带电切换量程。
测量时将被测导线放在钳口中心，钳口应当紧闭。
使用时，留意与带电体保持足够距离，同时要有人监护。
决不允许用钳形表测量暴露的导线，也不许套在三相刀开关或熔断器内测量使用。
图2 钳形电流表3、电压表电压表(图3)分为直流电压表和沟通电压表两种。
电压表在使用时留意选择正确的量程，应并联在被测量的线路两端，按电压表端纽上的“+”“一”极性标记进行接线。
接线时，应在断电下进行。
不允许将电压表串联在被测量的电路中使用。
图3 电压表4、万用表万用表又称多用表(图4)，一般的万用表可以用来测量直流电流、沟通电流、直流电压、沟通电压、电阻、电容、晶体管参数和音频电公平量。
有数字式和机械式(或称电子式)万用表两种之分。
每次测量前留意校零。
使用时，特殊留意换档以及所测量的量程。
图4 万用表5、绝缘电阻表绝缘电阻表又称兆欧表、摇表(图5)有手摇发电机式和晶体管式两种。
测量时，不要使测量范围过多地超出被测绝缘电阻的数值，以免读数时产生较大的误差。
使用时，必需切断被测设备的电源，并将设备对地短路放电，使设备处于完全不带电状态，以保证人身和设备平安。
图5 绝缘电阻表6、电能表(俗称电度表)电能表(图6)主要测量肯定时间所用的电能，常用的有有功电能表和无功电能表两种。
常用电工仪表的正确使用
提示：
1) 如果使用前不知道被测电流范围，将功能开关置于最大量
程并逐渐下降; 2) 表示最大输入电流为200mA，过量的电流将烧坏保险丝，
应再更换，20A量程无保险丝保护，测量时不能超过15秒。
2、交流电流的测量 测量方法与1相同，不过档位应该打到交流档位，电流测量完
毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，表或电
源会报废!
测量电阻： 无须调零.将红,黑表笔分别**" V Ω"与"COM"插孔, 旋动量程选择开关至合适位置(200,2K,200K,2M,20M), 将两笔表跨接在被测电阻两端(不得带电测量!),显示屏 所显示数值即为被测电阻的数值.当使用200MΩ量程进 行测量时,先将两表笔短路,若该数不为零,仍属正常,此读 数是一个固定的偏移值,实际数值应为显示数值减去该
即用小导线将三个管脚引出。这样方便了很多哦。
电容测试：
连接待测电容之前，注意每次转换量程时，复零需要时间，有
漂移读数存在不会影响测试精度。 1、将功能开入电容测试座中。
提示： 1) 仪器本身已对电容档设置了保护，故在电容测试过程中不用
考虑极性及电容充放电等情况;
提示：
1) 如果不知被测电压范围.将功能开关置于最大量程并逐渐下降;
2) 如果显示器只显示“1”，表示过量程，功能开关应置于更高量程; 3) “ ”表示不要测量高于1000V的电压，显示更高的电压值是可能的，
但有损坏内部线路的危险;
4) 当测量高电压时，要格外注意避免触电。 2、交流电压测量(交流电压测量的是有效值，即rms)
1) 将黑表笔插入COM插孔，红表笔插入V/Ω插孔;
2) 将功能开关置于交流电压档V~量程范围，并将测试笔连接到待测电 源或负载上，测量交流电压时，没有极性显示。
常用电工仪表的使用和维护
四、使用规则
1、电流表要与用电器串联在电路中 2、电流表要从“+”进“-”出 3、被测电流不要超过电流表的量程 4、决不允许不经过用电器而把电流表直接
接在电源的两极。（电流表内阻小，相当 于一根掉线）
五、使用步骤
四个字 “调、选、连、读” 调：调零，及校零。用平口改锥调整调零按钮。 选：选用量程，可以先试触一下（速度要快），
测量值。
即: 阻值=刻度值Ｘ倍率 如：倍率为10,刻度值是15,则阻 值为150欧姆。
三、测量电阻:
（一）、测量前的准备：
1、上好电池。
注意电池正负极
2、插好表笔。
“－”：黑；“＋”：红
3、机械调零：
观察：请同学们观察自己的万 用表指针是否指在左边无穷大
处位置(视线垂直)。如果没有， 则进行调节。 调节过程：将万用表水平放置，调节机械调零旋钮量绝缘电阻时，一般只用“L”和“E”端，但在 测量电缆对地的绝缘电阻或被测设备的漏电流较严 重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。 线路接好后，可按顺时针方向转动摇把，摇动的速 度应由慢而快，当转速达到每分钟120转左右时 （ZC-25型），保持匀速转动，1分钟后读数，并且 要边摇边读数，不能停下来读数。
四、指针式使用方法
c欧姆调零。测量电阻之前，应将2个表笔 短接，同时调节“欧姆（电气）调零旋钮”， 使指针刚好指在欧姆刻度线右边的零位。 如果指针不能调到零位，说明电池电压不 足或仪表内部有问题。并且每换一次倍率 挡，都要再次进行欧姆调零，以保证测量 准确。
d读数：表头的读数乘以倍率，就是所测电 阻的电阻值。
快），若指针明显不动，则换小量程表。若 指针摆动角度比较大，则换大量程表。一般 指针在表盘中间左右，读数比较合适。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法常用电工仪器仪表使用方法一、电压表的使用方法1：准备工作a：检查电压表的外观，确保无损坏。
b：确保电压表的电池或电源充足。
c：设置电压表的量程，选择合适的测量范围。
2：连接电压表a：将电压表的正、负电极正确连接到电路中。
b：根据需要选择直流或交流模式。
3：测量电压a：将电压表的选择开关打开，开始测量。
b：注意观察电压表的刻度，确保读数准确。
c：注意测量过程中的电路安全，防止触电事故发生。
4：结束测量a：关闭电压表的选择开关，断开电路连接。
b：清理电压表，放回原处。
二、电流表的使用方法1：准备工作a：检查电流表的外观，确保无损坏。
b：确保电流表的电池或电源充足。
c：设置电流表的量程，选择合适的测量范围。
2：连接电流表a：将电流表的正、负电极正确连接到电路中。
b：根据需要选择直流或交流模式。
3：测量电流a：将电流表的选择开关打开，开始测量。
b：注意观察电流表的刻度，确保读数准确。
c：注意测量过程中的电路安全，防止触电事故发生。
4：结束测量a：关闭电流表的选择开关，断开电路连接。
b：清理电流表，放回原处。
三、电阻表的使用方法1：准备工作a：检查电阻表的外观，确保无损坏。
b：确保电阻表的电池或电源充足。
c：设置电阻表的量程，选择合适的测量范围。
2：连接电阻表a：将电阻表的测量端口正确连接到待测电阻上。
b：若需要测量电路中的电阻，先将电路断开，再连接电阻表。
3：测量电阻a：将电阻表的选择开关打开，开始测量。
b：注意观察电阻表的刻度，确保读数准确。
c：避免激流和高温测量，以防烧坏电阻表。
4：结束测量a：关闭电阻表的选择开关，断开电路连接。
b：清理电阻表，放回原处。
附件：本文档无附件。
法律名词及注释：1：电压表：用于测量电路中的电压值的仪器。
2：电流表：用于测量电路中的电流值的仪器。
3：电阻表：用于测量电阻值的仪器。
《电工技能实训》课件——2 电工常用仪器仪表使用
二、钳表的使用方法
2.测量后 测量完大电流后马上要进行小电流测量时，要把钳口开合几次，以消除剩磁。 测量结束后钳形电流表的开关要拔至最大量程挡，以免下次使用时不慎过流，并应保 存在干燥的室内。
《电工技能实训》
一、钳表的作用
作用：用于不断开线路测量交流电流，也有些钳表可测量直流电流。 结构：由有开口铁芯的电流互感器、转换开关及带整流装置的磁电式表头组成。
指针式钳表
数字式钳表
二、钳表的使用方法
1.测量前 （1）根据被测电流的种类和电压等级正确选择钳形电流表，被测线路的电压要低于 钳表的额定电压。
三、钳表的注意事项
1.换档时必须先将导线退出钳口。 2.测量高压线路时，要做好“两穿三戴”和专人监护措施。 3.测量结束后钳表必须将开关调至电流最大量程或“OFF”，数字仪表必须关闭。
《电工技能实训》
一、接地电阻测试仪的作用
作用：用于测量接地电阻值。 结构：由手摇发电机、电流互感器、电位器及检流计组成，附件有两根探针。
加在接地端的电压或电流会反串流入被保护的电器设备，如果一些设备不能抵抗仪表所反 串的电压电流，可能会造成电器设备损坏。
另外一些电器设备由于漏电，使漏电电流经 过测试线进入仪表，将仪表烧坏。
本节课结束
三、接地电阻测试仪的使用
测量接地电阻时,将设备与接地线断开，仪表放平，然后进行机械调零。将一根探针 插在离接地体40m远的地下，另一根探针插在离接地体20m的地下。两根探针和被测接地 极，三者成一直线分布。两根探针均需插入地下0.4m深。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法电工仪器仪表使用方法1.万用表使用方法1.1 插入测量电路插入红色测试笔到“VΩmA”插孔，插入黑色测试笔到“COM”插孔。
1.2 测量直流电压将测试笔分别接触电路的正负极，读取测得的电压数值。
1.3 测量交流电压将测试笔分别接触电路的正负极，读取测得的电压数值。
1.4 测量电流将测试笔依次接触电路的正极和负极，注意选择合适的测量范围。
1.5 测量电阻断开电路连接，将测试笔接触电阻两端，读取测得的电阻数值。
1.6 其他功能根据仪器的说明书，了解并正确使用其他功能。
2.探针使用方法2.1 插入插座插入红色探针到正极插座，插入黑色探针到负极插座。
2.2 上电操作打开电源开关，确保探针连接到正确的电源。
2.3 使用测量功能按下测量按钮，等待测量结果显示，并记录所需数据。
2.4 安全操作在使用过程中，确保接地良好，避免接触高压电源。
3.定时器使用方法3.1 设置计时时间选择合适的计时单位和时间范围，旋转调节开关设置计时时间。
3.2 启动计时器按下启动按钮，计时器开始计时，显示剩余时间。
3.3 暂停计时器按下暂停按钮，计时器停止计时，可能显示剩余时间或已经过的时间。
3.4 重置计时器按下重置按钮，计时器将回到初始状态，需要重新设置计时时间。
3.5 其他功能根据仪器的说明书，了解并正确使用其他功能。
附件：本文档不涉及附件。
法律名词及注释：1.电压：表示电能转换为其他能源的能力的物理量。
2.电流：载流子在时间单位内通过某面积截面的数量。
3.电阻：电阻是一个物体对电流通过的阻碍程度的物理量。
4.交流电流：电荷在电路中来回运动的电流。
5.直流电压：电流方向恒定的电压。
6.接地：将物体与地球形成有效导电连接的过程。
7.电路：由电源、导线、电器元件等组成的路径，电流在其中流动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用电工仪器仪表使用第一测量的基本知识测量仪表的分类测量仪表的分类如下：1、根据被测量的名称（或单位）分类：有电流表、电压表、功率表、兆欧表等；2、按作用原理分类：主要有磁电式、电磁式、电动式、感应式等；磁电式—C、整流式—L、热偶式—E、电磁式—T、电动式、铁磁电动式—D、感应式—G、静电式—Q3、根据仪表的测量方式分类：有直读式仪表和比较式仪表；4、根据仪表所测的电流种类分类：有直流仪表、交流仪表、交直流两用仪表；5、按仪表的准确度等级分类；6、根据对磁场防御能力和使用条件分类等等。
测量方法测量方法是制获得测量结果的手段或途径，对使用什么仪器，没有限制。
测量方法可分为：1.直接测量：未知量的测量结果直接由实验数据获得；2.间接测量：未知量的结果由直接测量的量代入公式计算而得到；3.组合测量：未知量与测量量的关系更为复杂，需通过较为复杂的运算、推导而得到其结果。
采用什么样的测量方法，要根据测量条件，被测量的特性以及对准确度的要求等进行选择，目的是得到合乎要求的、科学可靠的实验结果。
电工测量的内容1、“电磁能”量的测量，如电流、电压、电功率、电场强度，电磁干扰、噪声等测量；2、电信号的特性的测量，如波形、保真度(失真度)、频率(周期)、相位、脉冲参数、调制度、信号频谱、信／噪比以及逻辑状态等的测量；3、元件及电路参数的测量，例如电阻、电感、电容、电子器件(电子管、晶体管、场效应管及集成电路等)的测量、电路(含电子设备及仪器等)的频率响应、通带宽度、品质因数、相位移、延时、衰减、增益的测量以及特性曲线(如频率特性曲线、器件的伏安特性曲线)的测量;第二万用表的使用万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
一、万用表的结构万用表由表头、测量电路及转换开关等三个主要部分组成。
表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
万用表的表头是灵敏电流计，表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值2、测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成，它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
3、转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
4、表笔和表笔插孔表笔分为红、黑二只。
使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
二、万用表的使用1、熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
2、进行机械调零。
3、根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
4、选择表笔插孔的位置。
5、5、测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
a交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
b直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
测量步骤是：（1）．选择量程。
万用表直流电压档标有“V”，有2.5伏、10伏、50伏、250伏和500伏五个量程。
根据电路中电源电压大小选择量程。
以下图为例：由于电路中电源电压只有3伏，所以选用10伏档。
若不清楚电压大小，应先用最高电压档测量，逐渐换用低电压档。
（2）．测量方法。
万用表应与被测电路并联。
红笔应接被测电路和电源正极相接处，黑笔应接被测电路和电源负极相接处（如图）。
（3）正确读数。
仔细观查表盘，直流电压档刻度线是第二条刻度线，用10V档时，可用刻度线下第三行数字直接读出被测电压值。
注意读数时，视线应正对指针。
6、测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏。
测量直流电流：选择量程：万用表直流电流档标有“mA”有1mA、10mA、100mA三档量程。
选择量程，应根据电路中的电流大小。
如不知电流大小，应选用最大量程。
（2）测量方法：万用表应与被测电路串联。
应将电路相应部分断开后，将万用表表笔接在断点的两端。
红表笔应接在和电源正极相连的断点，黑表笔接在和电源负极相连的断点。
正确读数：直流电流档刻度线仍为第二条，如选100mA档时，可用第三行数字，读数后乘10即可。
测量电压、电流注意事项：（1）要有人监护，作用为：一是使测量人与带电体保持规定的安全距离，二是监护测量人正确使用仪表和正确测量。
（2）测量时，不要用手触摸表笔的金属部分，以保证安全和测量的准确性。
（3）测量高压或大电流时，不能在测量时旋动转换开关，避免转换开关的触头产生电弧而损坏开关。
（4）要注意被测量的极性，避免指针反打而损坏仪表。
测直流时，红表笔接正极，黑表笔接负极。
（5）当不知道电压和电流多大时，应先将量限挡置于最高档，然后再向抵量限挡转换。
7、测电阻：用万用表测量电阻时，应按下列方法作：a选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
一般情况下，应使指针指在刻度尺的1/3~2/3间。
b欧姆调零。
测量电阻之前，应将2个表笔短接，同时调节“欧姆（电气）调零旋钮”，使指针刚好指在欧姆刻度线右边的零位。
如果指针不能调到零位，说明电池电压不足或仪表内部有问题。
并且每换一次倍率挡，都要再次进行欧姆调零，以保证测量准确。
c读数：表头的读数乘以倍率，就是所测电阻的电阻值。
用万用表测量电阻：万用表欧姆档可以测量导体的电阻。
欧姆档用“Ω”表示，分为R×1、R×10、R×100和R×1K四档。
有些万用表还有R×10k档。
使用万用表欧姆档测电阻，除前面讲的使用前应做到的要求外，还应遵循以下步骤。
（1）、首先做外观检查，然后检查表内电池电压是否足够。
检查方法是转换开关至电阻挡，倍率转换开关置于RХ1挡（测1.5V电池），置于R×10k（测量较高的电压电池）。
将表笔相碰看指针是否指在零位，调整“调零”旋钮后，指针仍不能指在零位，更换电池后再使用。
（2）机械调零，转动机械调零旋钮，使指针对准刻度盘的0位线。
（3）检查表笔位置是否正确。
（4）．用两表笔分别接触被测电阻两引脚进行测量。
正确读出指针所指电阻的数值，再乘以倍率（R×100档应乘100，R×1k档应乘1000……）。
就是被测电阻的阻值。
（5）．为使测量较为准确，测量时应使指针指在刻度线中心位置附近。
若指针偏角较小，应换用R×1k档，若指针偏角较大，应换用R×1O档或R×1档。
每次换档后，应再次调整欧姆档零位调整旋钮，然后再测量。
（6）测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压最大档位。
收好万用表。
测量电阻时应注意：（1）不允许带电测量，被测电阻应从电路中拆下后再测量。
因为测量电阻的欧姆挡是由电池供电，带电测量相当于外加一个电压，不但会使测量结果不准确，而且有可能会烧坏表头。
不允许用电阻挡直接测量微安表表头和检流计等的内阻。
否则表内1.5V电池发出的电流会烧坏表头。
（2）两只表笔不要长时间碰在一起。
（3）两只手不能同时接触两根表笔的金属杆、或被测电阻两根引脚，最好用右手同时持两根表笔，否则会将身体的电阻并接在被测电阻上，引起测量误差。
（4）测量完毕，将转换开关转至OOF挡或交流电压最高挡。
长时间不使用欧姆档，应将表中电池取出。
8、万用表使用注意事项万用表使用应做到：a.万用表水平放置。
b．应检查表针是否停在表盘左端的零位。
如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。
将表笔按上面要求插入表笔插孔。
c．将选择开关旋到相应的项目和量程上。
就可以使用了。
d、在测电流、电压时，不能带电换量程。
e、选择量程时，要先选大的，后选小的，尽量使被测值接近于量程。
f、测电阻时，不能带电测量。
因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。
万用表使用后，应做到：a、拔出表笔。
b、将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档c．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。
第三兆欧表的使用兆欧表又称摇表，表面上标有符号“M配”(兆欧)，是测量高电阻的仪表。
一般用来测量电机、电缆、变压器和其它电气设备的绝缘电阻。
因而也称绝缘电阻测定器。
设备投入运行前，绝缘电阻应该符合要求。
如果绝缘电阻降低（往王由于受潮、发热、受污、机戒损伤等因素所致），不仅会造成较大的电能损耗，严重时还会造成设备损伤或人身伤亡事故。
常用的兆欧表由ZC-7、ZC-11、ZC-25等型号。
兆欧标的额定电压有250、500、1000、2500V等几种；测量范围由50、1000、2000M欧姆等几种。
一、兆欧表的构造和工作原理兆欧表主要由作为电源的手摇发电机(或其他直流电源)和作为测量机构的磁电式流比计(双动线圈流比计)组成。
测量时，实际上是给被测物加上直流电压，测量其通过的泄漏电流，在表的盘面上读到的是经过换算的绝缘电阻值。
