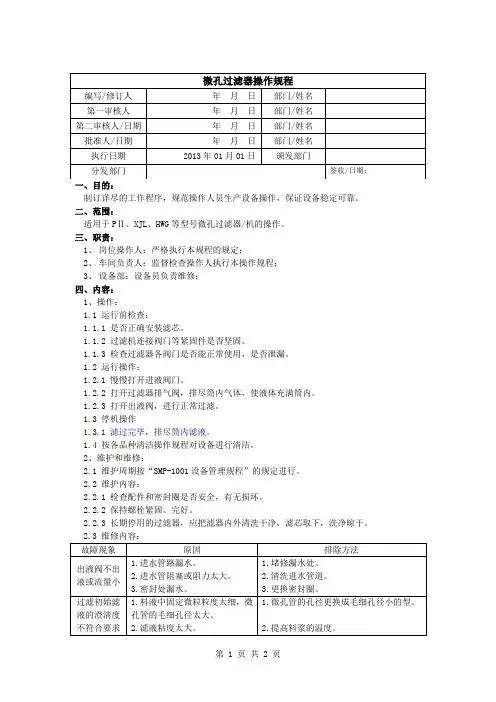

微孔过滤器操作规程
制订详尽的工作程序，规范操作人员生产设备操作，保证设备稳定可靠。
二、范围：
适用于PⅡ、XJL、HWG等型号微孔过滤器/机的操作。
三、职责：
1、岗位操作人：严格执行本规程的规定；
2、车间负责人：监督检查操作人执行本操作规程；
3、设备部：设备员负责维修；
四、内容：
1、操作：
1.1 运行前检查：
1.1.1 是否正确安装滤芯。
1.1.2 过滤机连接阀门等紧固件是否坚固。
1.1.3 检查过滤器各阀门是否能正常使用，是否泄漏。
1.2 运行操作：
1.2.1 慢慢打开进液阀门。
1.2.2 打开过滤器排气阀，排尽筒内气体，使液体充满筒内。
1.2.3 打开出液阀，进行正常过滤。
1.3 停机操作
1.3.1 滤过完毕，排尽筒内滤液。
1.4 按各品种清洁操作规程对设备进行清洁。
2、维护和维修：
2.1 维护周期按“SMP-1001设备管理规程”的规定进行。
2.2 维护内容：
2.2.1 检查配件和密封圈是否安全，有无损坏。
2.2.2 保持螺栓紧固、完好。
2.2.3 长期停用的过滤器，应把滤器内外清洗干净，滤芯取下，洗净晾干。
2.3 维修内容：
3.1 严禁出料阀在关闭的情况下，启动抽料泵。
五、参考文献：
药品生产质量管理规范（2010年修订）
说明书
六、相关文件：
SMP-1001 设备管理规程
七、附录：
N/A。
小型栅条式格栅使用说明书
1．前言这种自动格栅清污机适用于建筑中水工程进水口、中小型污水处理场、站。
2．产品型号及技术参数：产品型号：GB500-2000-20-60 –0.40有效栅宽：500mm；格栅机宽：660mm；格栅机长：1800mm；格栅井宽：700mm；格栅井深：1200mm；栅隙：20mm；安装角度：60°；电机功率：0.40KW；齿耙速度：0.6m/min；3．主要结构原理及特点∶该机主要由下列部件组成：机架、驱动装置、耙栅部件、传动链及张紧装置。
废水中的污物通过格栅时，被格栅的楔形栅条挡住，再由栅条后侧循环转动的耙齿捞出。
特点1）整机采用优质不锈钢制造，永不腐蚀；2）该机能够自动连续运转，无须专人看管；3）工作稳定可靠，维修费用少；4）楔形栅条尤其适合流体通过，不易发生堵塞；5）栅条的自适应浮动结构设计；6）设置有单向离合器和过载保护装置；4．设备安装及调试4.1 调试：124.1.1检查整机各连接件及紧固件是否松动，校正后才能用于安装。
4.1.2检查安装基础设计尺寸、标高及水平度要求，确认无误后进行安装设备； 4.2 调试：4.2.1 各润滑点正确润滑；机器转向按“转向标”方向；无异常振动和噪音；无电机及减速机异常发热。
4.3试车 运转在点动开关一、二次，确认整个系统运转正常后，即可通水正常运转。
5． 常见工作故障及排除方法6。
操作与保养●操作人员应详细阅读使用说明书，严格遵守有关规程！●在使用过程中应定期检查和清理垃圾，保持设备及其周围环境的清洁卫生；●手动和自动控制操作状态下，格栅和栅渣脱水机为间断工作，根据贵单位具体情况（污水处理量、SS量等）制定最佳间断工作时间，以达到节能降耗的效果；●栅渣脱水机的开启滞后于格栅和清洗水；栅渣脱水机停机后再关闭清洗水。
●不得向机内随意投放垃圾及杂物！●润滑：3。

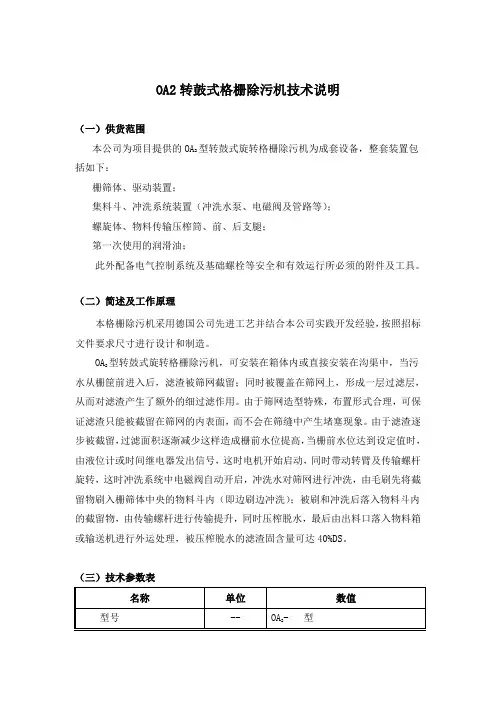

转鼓式格栅除污机技术说明
OA2转鼓式格栅除污机技术说明（一）供货范围型转鼓式旋转格栅除污机为成套设备，整套装置包本公司为项目提供的OA2括如下：栅筛体、驱动装置；集料斗、冲洗系统装置（冲洗水泵、电磁阀及管路等）；螺旋体、物料传输压榨筒、前、后支腿；第一次使用的润滑油；此外配备电气控制系统及基础螺栓等安全和有效运行所必须的附件及工具。
（二）简述及工作原理本格栅除污机采用德国公司先进工艺并结合本公司实践开发经验，按照招标文件要求尺寸进行设计和制造。
OA型转鼓式旋转格栅除污机，可安装在箱体内或直接安装在沟渠中，当污2水从栅筐前进入后，滤渣被筛网截留；同时被覆盖在筛网上，形成一层过滤层，从而对滤渣产生了额外的细过滤作用。
由于筛网造型特殊，布置形式合理，可保证滤渣只能被截留在筛网的内表面，而不会在筛缝中产生堵塞现象。
由于滤渣逐步被截留，过滤面积逐渐减少这样造成栅前水位提高，当栅前水位达到设定值时，由液位计或时间继电器发出信号，这时电机开始启动，同时带动转臂及传输螺杆旋转，这时冲洗系统中电磁阀自动开启，冲洗水对筛网进行冲洗，由毛刷先将截留物刷入栅筛体中央的物料斗内（即边刷边冲洗）；被刷和冲洗后落入物料斗内的截留物，由传输螺杆进行传输提升，同时压榨脱水，最后由出料口落入物料箱或输送机进行外运处理，被压榨脱水的滤渣固含量可达40%DS。
（三）技术参数表（四）主要部件与结构特点本格栅主要由栅筛体、驱动装置、冲洗系统装置、集料斗、螺旋体、物料传输压榨筒、支架、电控系统等部件组成。
1、栅筛体它主要是由前侧截流板、框架、左侧转臂、右侧端板、尼龙滚轮、筛网转筒等部件组成。
整个栅筛体直接在沟渠内，和水流方向平行，前端设有截流板，使污水完全流入栅筛体内，整个框架在设计中保证其具有足够的强度，左侧转臂与中心轴承直接相连，通过电机驱动，以带动整个栅筛体旋转，右侧端板采用不锈钢整体浇铸，再经金加工而成，并采用加强板支撑，以承载整体载荷，在筛网转筒与右侧端板边缘间采用三个尼龙滚轮支承，每个滚轮由一个不锈钢球形轴承支承，以防止转筒与端板边缘之间的磨擦。
外进水微滤机(转鼓式过滤机)使用说明书
GSM1220外进水微滤机使用说明书***********有限公司2020 年 5 月目录页次1.前言 (2)2.主要结构及工作原理 (2)3.主要技术参数 (3)4. 设备安装及调试 (3)5. 常见工作故障及排除方法 (4)6. 操作与保养 (4)1.前言1）．简介：GSM型外进水微滤机是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2）．优点：1）设备价格低，但能大幅度降低废水系统的处理负荷；2）工作稳定可靠，维修费用少；3）楔形鼓面尤其适合流体通过，不易发生堵塞；4）整机采用优质不锈钢制造，永不腐蚀；5）可用于高温高浓度液体的筛选过滤；6）能够自动连续运转，自动排渣和清洗堵塞污物；7）采用鼓形设计，过滤面积大，因此在相同的处理量时，结构紧凑，占地面积小，耗能少；8）全封闭设计，防止可能的二次污染。
2．主要结构及工作原理：本机由转鼓、驱动机构、清洗系统、卸料机构、密封组件、检查门组件、机架等组成。
驱动机构的减速电机，可进行机械无级调速，调速范围：4~20r/min。
材质：全部为不锈钢304，密封组件处含尼龙板。
工作原理：污水（或其它原水）从转鼓鼓面的前部穿过鼓面流入转鼓，并从下部流出，污水中的悬浮物滞留在转动的鼓面上。
被截留的污物随着鼓面的转动，由进水端送到另一侧的卸料端，并由卸料机构将其铲下。
由手动控制清洗水管进水处的球阀，当污水中的杂物有堵塞转鼓鼓面现象时，可打开清洗水罐清洗转鼓鼓面，注意，冲洗水一定要用洁净的自来水，不可含杂质，以免堵塞喷嘴。
3. 主要技术参数1).电机功率：0.75KW (380V,50Hz);防护等级:IP55；2).转鼓直径：616mm；3).转鼓长度：1220mm；4).鼓面栅隙：0.5mm；5).转鼓转速：16r/min；6).进水管直径DN250, 出水管直径DN300, 且均为松套法兰。
微滤机(转鼓式过滤机)技术协议
*************有限公司废水处理项目微滤机技术协议甲方(买方)：*************有限公司乙方(卖方)：*************有限公司二0**年**月1. 概述经买方、卖方认真协商，就*************有限公司废水处理项目中微滤机技术事宜订立本技术协议书。
本协议书和商务合同互为不可分割的组成部分，随商务合同生效。
2. 工艺参数及设备描述2.1 微滤机型号：GSM81830形式：外进水式数量：1台2.1.1 概述GSM型微滤机是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2.1.2 供货范围(1) 一套完整的微滤机，包括：a.驱动装置、b.机架、c.刮渣板、d. 冲洗系统、e.转鼓(2) 随机技术文件一份，包括：a、出厂合格证b、安装图c、装箱单或发货清单d、材料质量保证书e、外购件合格证f、产品使用说明书2.1.3 主要技术参数2.1.4 工作原理工作原理如上图所示废水从进水口进入缓冲槽内，通过转鼓的间隙自流入转鼓下面的储水箱内，靠排水口流入下道工序。
水中的悬浮物截流在转鼓的鼓面上，随着转鼓转动到卸渣口处，卸渣口的刮板将残渣刮到垃圾斗内。
2.1.5 设备主要材质1) 机架：不锈钢SUS304；2) 转鼓：不锈钢SUS304；3) 盖板：不锈钢SUS304；4) 进出水管：不锈钢SUS304；5) 密封：尼龙；6) 刮渣板：黄铜+尼龙；7) 标准件：不锈钢SUS3043. 供货范围3.1 主体设备乙方主体设备供货范围详见下表：3.2 技术资料及提交时间3.2.1 技术资料提交时间➢设备组装图（合同生效后10天提供AutoCAD电子版及纸质盖章版并随机提供一份）➢设备基础、预埋件图（合同生效后10天提供AutoCAD电子版及纸质盖章版并随机提供一份）➢设备安装图及安装技术要求（合同生效后10天提供AutoCAD电子版及纸质盖章版并随机提供一份）➢装箱、发运清单（随机提供一份）➢产品合格证、电机合格证（随机提供）➢产品出厂检验报告、质保书（随机提供）➢设备使用说明书、电机使用说明书（随机提供纸质盖章版，同时提供电子版）➢设备完整技术文件及图纸清单（随机提供纸质盖章版，同时提供电子版）3.2.2 技术资料提交要求卖方应采用电子文件和纸质文件相配套的方式提供技术资料，即在提供电子文件（只读光盘）的同时提供相应的纸质文件。
转盘式微过滤器操作手册
转盘式微过滤器操作手册转盘式微过滤器操作手册一、产品介绍转盘式微过滤器是一种先进的过滤设备，采用转盘式过滤膜技术，具有高效、快速、方便等特点，广泛应用于化工、制药、食品等行业。
本操作手册旨在为使用者提供正确的操作方法和维护技巧，确保设备长期稳定运行。
二、操作步骤1、准备（1）检查设备外观，确保无损坏和锈蚀现象；（2）检查转盘过滤膜是否完好无损，无污渍；（3）准备好操作工具，如扳手、螺丝刀等。
2、安装（1）将转盘过滤膜放入设备中，注意膜的正面朝上；（2）安装过滤器外壳，用螺丝固定；（3）将设备安装在需要过滤的液体管道上，确保连接紧密。
3、操作（1）打开过滤器进出口阀门，确保液体流动；（2）调整阀门，控制液体流速在设备额定范围内；（3）观察压力表，确保设备压力在额定范围内；（4）记录设备运行参数，如压力、流速等。
4、清洗（1）定期检查转盘过滤膜，如有堵塞现象，及时清洗；（2）拆下转盘过滤膜，用清水冲洗；（3）用稀释的酸或碱溶液浸泡，再用清水冲洗；（4）将清洗好的转盘过滤膜安装回设备中。
三、维护保养1、定期检查设备运行参数，如压力、流速等，确保设备在额定范围内运行；2、定期清洗转盘过滤膜，确保设备畅通；3、定期检查设备外观，发现损坏或锈蚀现象及时处理；4、定期更换密封件，确保设备密封性；5、设备长期不使用时，应将内部液体排空，并用清水冲洗设备内部；6、保存好设备使用说明书和操作记录，以备查阅。
四、注意事项1、操作时应注意安全，避免设备泄漏或其它事故发生；2、清洗转盘过滤膜时应注意保护膜片，避免损坏；3、使用设备时应根据实际需要选择合适的转盘过滤膜；4、设备运行时应注意观察运行参数，如有异常应及时处理；5、设备的维护保养应根据实际情况进行，避免过度保养。
总之，正确使用和保养转盘式微过滤器，可以提高设备的运行效率和使用寿命，为生产提供更好的保障。
在使用过程中，如有疑问或异常情况，应及时联系专业人员进行处理。
微孔过滤器
用于医药、化工、电子、饮料、果酒、生化水处理、环保等工业的 必需设备
01 技术参数
03 使用方法 05 性能特点
目录
02 简介 04 结构功能 06 保养维修
基本信息
微孔过滤器(microporus filter)孔径0.2-1um的滤膜过滤器的统称。简称MF。
技术参数
技术参数
过滤量 T/H ： 0.05-20 滤器使用压力 mpa ： 0.1-0.6 滤机规格蕊数：1,3,5,7,9,11,13,15 滤器使用温度 °C ： 5-55 过滤精度（um)：0.1、0.2、0.45、1-60 过滤容量（t/h)：0.5-100 滤芯长度（m/m)：250-1000 工作压力（Mpa)：0.1-0.6 滤筒有1芯、3芯、5芯、7芯、9芯、11芯、13芯、15芯、21芯、32芯 折叠式滤芯长度有 10、 20、 30、 40 滤芯材质有聚丙烯、聚四氟乙烯、醋酸纤维、聚醚砜折叠滤芯等
结构功能
结构功能
不锈钢微孔过滤器，由折叠式微孔膜滤芯和不锈钢外筒组成，内装配单芯或多芯滤芯，滤器筒体采用快装卡 箍或快开环首螺栓连接，装卸滤芯、清洗滤器十分方便。滤器内表面均做镜面抛光处理(粗糙度Ra≤0.28μm)， 无卫生死角,符合“FDA”“GMP”规范要求
微孔过滤器分为化工级和食品级，食品级必须按 FDA标准制造，滤器材质为优质不锈钢(304/316L)，内外 均精抛光，无死角。其特点是体积小、重量轻、使用方便、过滤面积大、堵塞率低、过滤速度快、无污染、热稀 稳定性及化学稳定性好。
保养维修
保养维修
微孔过滤器现已广泛用于医药、化工、电子、饮料、果酒、生化水处理、环保等工业的必需设备。所以它的 保养是非常必要的，不仅仅能够提升过滤精度，同时也能够延长微孔过滤器的使用寿命。我们要怎么样做才能做 好对微孔过滤器பைடு நூலகம்保养呢？
膜格栅(网孔板式转鼓精细格栅机)系统技术说明
膜格栅(网孔板式转鼓精细格栅机)系统技术说明1供货范围1.1供货范围我公司本次提供供货及服务范围如下：网孔板式转鼓精细格栅机，数量2套，型号为：MG-1800-1mm，生产厂商为：************公司。
转鼓细格栅机为整机原装进口，供货范围包括膜格栅整机、高压、中压冲洗系统、液位差计、PLC电控箱、配套支架、连接附件、地脚螺栓等。
服务范围包括设备的供货、检测、指导安装调试、验收、人员培训等工作。
1.2供货清单二、设备技术描述2.1设备描述MG网孔板式精细格栅，采用转鼓型栅筐，倾斜式安装，具有大量过滤面积、水头损失低等特点。
与传统格栅相比，该精细格栅采用具有定义的二维孔板过滤网，保证固液分离效果。
二维分离设计和非常细小的孔径可以将纤维类物质和毛发拦截在栅筐内。
孔板式过滤网具有很大的过滤表面积，能够适应高水力负荷。
MG 网孔板式精细格栅适合市政和工业污水处理，孔经为1mm 。
因为过滤间隙非常细小，所以滤渣类似稀泥状，可通过重力流排出。
2.2工作原理通过倾斜安装的筛网滤筐（强制型穿流），并采用圆孔筛网以最佳形式将污水中的飘浮、沉淀和悬浮物质分离取出。
通过筛筐旋转，并同时采用冲洗棒冲洗筛网，栅渣掉入中心得料斗，然后通过自流方式排出。
自流排除可在取出栅渣的同时清理筛网筐。
栅渣可以采用重力自流式排渣, 节省吸渣泵和螺旋输送机。
细小筛渣内含有大量泥浆物质，SS含量的增加会导致膜格筛过滤能力下降。
细小筛渣通过倾斜螺杆运输排出是十分困难的，筛渣通过重力自流离开装置是最为可靠地处理方案，有效避免泥浆物质杜塞滤网，格栅过水能力提高15%。
图2：精细格栅工作原理图2.3产品结构与功能特点概念说明：根据以下工作原理图说明各部件名称：装置的固定部分（从下到上）由以下部分组成：1 沟渠（圆接方）挡板 5 驱动轴2 筛筐3 料斗7 排渣管道4 螺管8 传动马达这些部件构成了机械部分的主体。
在此之上，还可安装其它附加装置。
微滤系统操作说明
CMF（微滤）系统操作规程一、微滤原理微滤又称为微孔过滤，它属于精密过滤，其基本原理是筛分过程，微滤能截留0.1—1 微米之间的颗粒，微滤膜允许大分子有机物和溶解性固体（无机盐）等通过，但能阻挡住悬浮物、细菌、部分病毒及大尺度的胶体的透过，微滤膜两侧的运行压差（有效推动力）一般为0.07Mpa。
原料液在压差作用下，其中水（溶剂）透过膜上的微孔流到膜的低压侧，为透过液，大于膜孔的微粒被截留，从而实现原料液中的微粒与溶剂的分离。
微滤过程对微粒的截留机理是筛分作用，决定膜的分离效果是膜的物理结构，孔的形状和大小。
膜分离技术应用范围是及其广泛的，其应用涉及面广而且量大，所以膜法水处理在水工业中受到特别青睐，随着我国经济的发展和城市化进程的加快，城市缺水问题尤为突出。
据统计，全国669个城市中，400个城市常年供水不足，其中110个城市严重缺水，北方尤重于南方。
为此，在2001年初通过的“国民经济和社会发展第十个五年计划纲要”中特别强调了搞好污水处理回用的重要性，因为实施城市污水资源化，可开辟新的淡水资源，对保障城市安全供水具有重要的战略意义。
CMF技术的特点是：①使用高抗污染性能的膜材料，不易污染且容易清洗，尤其是PVDF等膜材料可以采用常用氧化性清洗药剂；②系统自动化程度高，独特的在线气水双洗技术，保证产水量的稳定和理想的膜通量恢复率；③当处理城市污水处理厂二沉池达标排放水时，产水水质符合生活杂用水的标准和RO系统进水要求，如长期运行，可以保证出水污染指数SDI＜3；④设备结构紧凑，占地小，可以进行模块化设计，适于规模化的水处理系统。
⑤设备投资和运行费用低，CMF处理过程每吨产水的运行成本约0.4～0.5元。
膜处理技术作为高科技领域中一种新兴的技术，在水处理领域中的应用正日趋广泛。
膜处理技术具有无相变、能耗低、设备简单、占地少、便于连续操作、易自控等优点，本项目采用连续微滤及反渗透对城市污水处理厂二级出水进行处理，以达到锅炉补充水的标准。
滤芯使用说明
PP折叠式滤芯的使用和维护方法：1、打开折叠式滤芯插口一端的塑料包装袋，检查O型圈（或垫片），清洁完好后将滤芯密封端口正确放在密封槽内。
2、用工艺液体（例如水）润湿O型圈（或垫片）。
3、以塑料包装袋作为保护，握住滤芯靠近插口的一端，将滤芯牢牢压入外壳的定位孔内。
4、将外包装塑料袋取下，盖上上封头，拧紧吊环压紧螺栓。
5、打开外壳顶部的放气阀。
6、微微打开入口阀，使液体进入外壳。
7、使液体充满外壳，直至液体从放气阀溢出，关闭放气阀。
8、缓慢打开下游出口阀，直至完全打开。
9、缓慢地完全打开入口阀。
10、对每10"滤芯用250L/的流量冲洗5~10分钟。
11、折叠式滤芯不宜经受过大流量的冲击，也不要让它反方向受压。
12、如过滤的压差大于0.15Mpa，或流量明显下降，则表明过滤器滤芯已堵塞，松开吊环压紧螺栓，打开过滤器上封头，取出滤芯用0.2Mpa压力以下的净水冲洗滤芯的外壁，或者用0.2Mpa压力以下的无尘高压空气从滤芯的出口反吹。
13、如折叠式滤芯暂不运行，不应将它们干燥，而应将它们保存在过滤器外壳内，外壳内放入净水或含有抗菌剂的水（例如小于10ppm的次氯酸钠溶液或2%的双氧水溶液），在重新使用之前再冲洗干净。
注：因过滤的物料不同，所以在过滤器内加入含有抗菌剂溶液时请避免与其过滤物料发生化学反应压滤机说明书概述板框压滤机作为固液分离设备，应用于工业生产已有悠久历史，它具有分离效果好、适应性广，特别对于粘细物料的分离，有其独特的优越性。
本公司生产的系列压滤机是一种间歇性固液分离设备，是由滤板、滤框板框式或由滤板厢式排列构成滤室，在输料泵的压力作用下，将料液送进各滤室，通过过滤介质，将固体和液体分离。
广泛应用于化工、染料、石油、陶瓷、制药、制糖、食品、淀粉、饴糖、油漆、冶金及各行业的污水处理等。
产品规格有：320、450、630、800、1000、1250、1500型，过滤面积有：1M2~~500M2，滤板的结构有板框式、厢式、隔膜压榨式；耐热温度0—120℃，滤液流出方式有明流、暗流、可洗、不可洗；压紧方式有：手动压紧、机械压紧、液压压紧、自动保压。
格栅使用说明书
09(173)GL600 回转式格栅除污机使用说明书09(173)GL600 SM无锡市通用机械厂有限公司二OO九年六月无锡市通用机械厂有限公司09(173)GL600 回转格栅除污机使用说明书09(173)GL600SM共7页第1页目录一、主要用途与适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、主要规格及技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2四、主要结构及特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2五、维修及保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3六、设备安装说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4七、外形图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4八、电气原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4九、电气互连图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4描表描校签字资料来源编制日期校对标准化提出部门审定标记处数更改文件号签字日期批准文号批准描表描校签字一、主要用途与适用范围回转格栅除污机主要用途为固液筛分，适用于市政污水处理厂预处理工艺，如市政污水处理厂和住宅小区污水处理设施以及市镇渠道的进水口处，也可以用于自来水厂和电厂冷却水进口处进行杂物分离保护水泵叶轮，减轻后续工序的处理负荷，是一种国内先进的固液筛分设备。
二、主要规格及技术参数产品型号：GL600机架宽度：600mm栅条间距：20mm安装角度：75°电机功率： 1.1kW三、工作原理本设备由驱动装置、机架、耙栅系统、导向装置及电气控制系统等组成。
驱动装置采用摆线针轮减速机，结构紧凑，调整维修方便。
耙齿系统由一组独特的耙齿、套筒滚子链及栅体组成。
耙齿与特制套筒滚子链装配后在减速机驱动下围绕栅体作回转运动。
被栅体截留的杂物随耙齿的向上运动而与液体分离，然后耙齿沿滑槽板继续上升，当耙齿运行到设备上部经导向装置后反转，杂物在滑槽板上由耙齿推动继续向前,然后靠自重下落到卸料板上。
内进流式网板格栅除污机操作与维护说明书
内进流式网板格栅除污机操作与维护说明书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANGNW2000 内进流式网板格栅除污机操作与维护说明警告：1．开机前必须打开冲洗管路上的所有手动阀门，并在格栅机运转时保持全开状态！！2.手动模式时，中压泵开启前，必须先打开中压泵阀（电磁阀）。
3．格栅系统必须置于中控室监控状态下工作，故障停机时可及时恢复。
1.主要用途与适用范围GNW型内进流式网板格栅除污机，是一种将拦污和除污结合于一体的高效细格栅除污设备。
适用于大、中、小型泵站作为精细格栅，拦截、清除水中的漂浮物，如：杂草、纸片、烟头、瓜子、纤维、毛发等，该机型具有很高的污物捕获率，可保证后续处理工艺的有效实施。
2.主要结构及特点内进流式网板格栅除污机主要由驱动装置、机架、牵引链条、带提升阶梯的网板、冲洗系统及电控系统等主要部件组成。
驱动电机安装在机架正向的主轴上，两侧网板在传动链条的带动下，自下而上将其长度范围内截留的污物向上提取，抵达上部时，通过链轮的转向功能，在顶置的冲洗装置的冲洗水作用下，自动完成卸污工作，渣水排入两侧网板之间的集渣槽后自流排出机外。
内进流式网板格栅除污机的驱动装置位于机架上部，为进口品牌SEW轴装式减速机。
在机架前后二侧设置了螺旋式调节装置，调整传动链条紧松。
内进流式网板格栅除污机的机架为不锈钢板材与型钢组装、焊接成的一整体式长方体刚性结构。
机架下部迎水端开有一个进水洞口，机架的前后壁板上设有导轨，其上部还设有一内部集渣槽，并延伸至机外。
机架安装于格栅井的中央，机架的两侧与格栅井之间的间隙为格栅滤后出水的通道。
在机架的迎水端两侧布置了导流挡板，其在导流的同时，可防止漂浮垃圾通过。
传动用的牵引链轮及导向装置，分别置于机架两侧的上部和下部。
阶梯式网板采用ASTM304不锈钢制造，网面为规则排列的小孔，具有过水与截污的功能，台阶面能截留较大的污物。
内进流式网板格栅除污机设有可靠的网板冲洗系统，中压冲洗系统与格栅同时起停，有效去除网板截留的绝大部分污物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GSM610微滤机（外进水转鼓式细格栅）
使
用
说
明
书
***********有限公司
2020 年 5 月
目录1.前言
2.主要结构及工作原理
3.主要技术参数
4. 设备安装及调试
5. 常见工作故障及排除方法
6. 操作与保养
1.前言
1）．简介：
GSM型微滤机（外进水转鼓式细格栅）是一种能连续而有效地筛除水中固体悬浮物的设备。
主要应用于污水的预处理或工业过筛工艺中。
在某些污水处理中，经过筛滤的污水可去除30%至60%的有机或无机悬浮固体，大幅度降低后道工序的处理负荷。
2）．优点：
1）设备价格低，但能大幅度降低废水系统的处理负荷；
2）工作稳定可靠，维修费用少；
3）楔形鼓面尤其适合流体通过，不易发生堵塞；
4）整机采用优质不锈钢制造，永不腐蚀；
5）可用于高温高浓度液体的筛选过滤；
6）能够自动连续运转，自动排渣和清洗堵塞污物；
7）采用鼓形设计，过滤面积大，因此在相同的处理量时，结构紧凑，占地面积小，耗能少；
8）全封闭设计，防止可能的二次污染。
2．主要结构及工作原理：
本机由转鼓，驱动机构，清洗系统，卸料机构，密封组件，检查门组件，机架等组成。
工作原理：污水（或其它原水）从转鼓鼓面的前部穿过鼓面流入转鼓，并从下部流出，污水中的悬浮物滞留在转动的鼓面上。
被截留的污物随着鼓面的转动，由进水端送到另一侧的卸料端，并由卸料机构将其铲下。
3. 主要技术参数
1).电机功率：0.55KW (380V,50Hz);防护等级:IP55；
2).转鼓直径：616mm；
3).转鼓长度：610mm；
4).鼓面栅隙：1.0mm；
5).转鼓转速：17r/min；
6).进水管直径DN100, 出水管直径DN150, 且均为松套法兰。
清洗水管直径DN20；
7). 清洗水压强：3bar；流量：3.9L/min；
8). 处理量: 800m /d (清水的过滤量)；
9). 外形尺寸（L×W×H）：1300×1400×1600；
10). 安装尺寸：995×806。
4．设备安装及调试
4．1设备安装
4.1.1设备所需基础应严格按照设计尺寸及水平度要求，否则将影响设备的使
用性能和寿命；基础水平度要求≤3mm。
4.1.2 按要求连接各管道，并做好密封防腐处理。
4.1.3 按要求连接电源线，机器转向按“转向标”方向，严禁倒转！
4.1.4 检查紧固件是否松动; 各部件之间无相互干涉、卡死现象;
4.1.5 各润滑点正确润滑；
4.1.6无异常振动和噪音；无电机及减速机异常发热。
4.2 试车
在确认以上安装连接检查正确无误后，通入清水运转10分钟,并做好复查工作,然后通入污水试车,对滤液和滤渣取样化验, 确认符合工程设计要求后,
才能正式投入使用。
5. 常见工作故障及排除方法
6. 操作与保养
●操作人员须认真学习本使用说明书，严格遵守有关事项；
●操作顺序为：开机：打开主机检查通入污水
关机：关闭污水关闭主机
●要定期对滤液和滤渣取样化验, 一旦发现问题及时调整鼓面密封侧密封
及刮渣板与转鼓的间隙，确认符合工程设计要求后,才能正常使用。
●不得向机内随意投放垃圾及杂物！
●减速电机使用、保养和维护参照减速机操作说明书。
●在使用过程中应定期检查和清理垃圾，保持设备及其周围环境的清洁卫生；
同时要保持通风正常，消除异味。
凡违反操作规定引起的问题，不在包修范围内。
