六管超外差式收音机的组装与调试
第17章 S66E六管超外差式收音机原理及组装.ppt
17.1 超外差收音机原理
采用了这种电路的收音机叫外差式收音机，混频和振荡的工 作，合称变频。外差作用产生出来的差频，习惯上我们采用 易于控制的一种频率，它比高频较低，但比音频高，这就是 常说的中间频率，简称中频。任何电台的频率，由于都变成 了中频，放大起来就能得到相同的放大量。调谐回路的输出， 进入混频级的是高频调制信号，即载波与其携带的音频信号。 经过混频，输出载波的波形变得很稀疏其频率降低了，但音 频信号的形状没有变。通常将这个过程(混濒和本振的作用) 叫做变频。变频仅仅是载波频率变低了，并且无论输入信号 频率如何变化最终都变为465KHz，而音频信号(包络线的 形状)没变。
上一页 下一页 返回
17.1 超外差收音机原理
它取本机振荡产生的等幅振荡信号频率f1和输入回路选择出 来的电台高频已调波信号频率f2的差频465KHz作为中频信 号输出，送往下一级。对变频电路，要求在变频过程中，原 有的低频成分不能有任何畸变，并且要有一定的变频增益； 躁声系数要非常小；工作要稳定；本机振荡频率要始终比输 入回路选择出的广播电台高频信号频率高465KHz。如图 17-2所示变频级是以晶体管 VT1 为中心，它兼有振荡、混 频两种作用。它的主要作用是把输入的不同频率的高频信号 变换成固定的465kHz 的中频信号。
上一页 下一页 返回
17.1 超外差收音机原理
3. 本振回路 由晶体管 VT1 、可变电容 CB 、振荡变压器（简称中振或
短振) T1 和电容 C2构成变压器反馈式振荡器。它能产生等 幅高频振荡信号，振荡频率总是比输入的电台信号高 465kHz。 4．混频回路 由调谐回路和本振电路组成天线所接收信号由L2 耦合到 VT1 的基极，本机振荡信号通过 C2 耦合到 VT1 的发射极。 两种频率的信号在 VT1 中混频，混频后由集电极输出各种 频率的信号。其中包含本机振荡频率和电台振荡频率的差额 等于465kHz 的中频信号。
六管超外差式收音机的组装调试

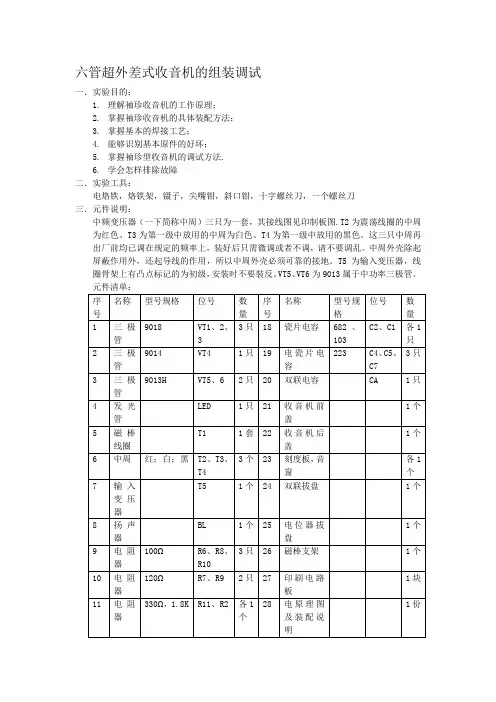

六管超外差式收音机的组装调试一．实验目的：1.理解袖珍收音机的工作原理；2.掌握袖珍收音机的具体装配方法；3.掌握基本的焊接工艺；4.能够识别基本原件的好坏；5.掌握袖珍型收音机的调试方法.6.学会怎样排除故障二．实验工具：电烙铁，烙铁架，镊子，尖嘴钳，斜口钳，十字螺丝刀，一个螺丝刀三．元件说明：中频变压器（一下简称中周）三只为一套，其接线图见印制板图.T2为震荡线圈的中周为红色、T3为第一级中放用的中周为白色、T4为第一级中放用的黑色。
这三只中周再出厂前均已调在规定的频率上，装好后只需微调或者不调，请不要调乱。
中周外壳除起屏蔽作用外，还起导线的作用，所以中周外壳必须可靠的接地。
T5为输入变压器，线圈骨架上有凸点标记的为初级，安装时不要裝反。
VT5、VT6为9013属于中功率三极管。
四．安装工艺要求：在动手焊接前用万用表将各元件测量一下，安装前先装低矮和耐热的元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。
○1电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可采用立式安装，但高度要统一。
○2瓷片电容和三极管的脚剪的长度药适中，不要剪得太短，也不要太长，它们不要超过中周的高度。
○3磁棒电容的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头对应的焊在线路板的铜箔面。
○4由于调谐用的双连拨盘安装时离电路板很近，所以在它的圆周内的高出部分的元件脚在焊接前先用斜口钳剪去。
○5耳机插座的安装：焊接时速度要快，以免烫坏插座的塑料部分而导致接触不良。
○6发光管的安装：先将发光管装在电路板上再将电路板装在机壳上，将发光管对准机壳上的发光管的孔后再来焊接发光管。
○7喇叭安放挪位后再用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。
五．调试过程（1）静态工作点的调试首先测量电路板中A、B、C、D四点的电流，若四点中均有电流通过，且测量的数在参考的数值左右，则将四点的缺口用焊锡丝焊上。
超外差式收音机原理及安装调试(简版)
超外差收音机原理安装与调试实验指导书孙红兵陈华宝编电子与电气工程系2008 年9 月1 超外差式收音机基本原理由于最简AM收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ —1605kHZ获得一致放大是很困难的。
因此用超外差接收方式来代替高放式收音机。
所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器（利用晶体管的非线性作用导致混频的结果产生许多新的频率），再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波,这个过程称为变频。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波（简称中频）。
在广播、电视、通讯领域，超外差接收方式被广泛采用，如图 2.2。
通过变频，将所要收听的电台的高频信号变成另外一个预先确定好的频率，然后再进行中频放大和检波。
超外差式收音机的中频一般选择在465kHz或455KHz。
混频器的输出回路和中频变压器专门对465kHz或465KHz谐振。
比较起来，超外差式收音机具有以下优点：接收高低端电台（不同载波频率）的灵敏度一致；灵敏度高；选择性好（不易串台）。
超外差式收音机包括调频与调幅两种，本书仅介绍调幅式超外差式收音机的组成、原理、安装与调试方法。
1.3 超外差式调幅收音机基本组成调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成，如图1.1所示。
图1.1 调幅收音机原理框图1.3.1 输入回路收音机输入回路的任务是接收广播电台发射的无线电波，并从中选择出所需电台信号。
输入回路是由收音机内部的磁棒天线线圈与调台旋钮相连的可变电容构成的LC调谐电路，如图2.4所示。
调节可变电容C 可使LC 的固有频率等于电台频率，产生谐振，以选择不同频率的电台信号。
再由L2耦2合到下一级变频级。
组装调试超外差收音机
2011.12.31惠州学院HUIZHOU UNIVERSITY组装调试六管超外差收音机摘要：超外差式收音机，是指输入信号和本机振荡信号产生一个固定中频信号的过程。
如果把收音机收到的广播电台的高频信号，都变换为一个固定的中频载波频率（仅是载波频率发生改变，而其信号包络仍然和原高频信号包络一样），然后再对此固定的中频进行放大，检波，再加上低放级，就成了超外差式收音机。
关键字：超外差组装调试频率一、实训目的：1、通过实训使学生巩固所学的高频电子线路的有关理论，用理论来指导实践。
2、掌握晶体管接收机的调试技术，能有仪器测量各级的波形。
3、掌握常见的故障判断技术，使每台收音机至少能接受3~5套节目。
2、掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
4、对一台“收音机”的安装、焊接及调试，了解电子产品的装配过程。
二、实训设备与器材1、超外差式收音机套件1包。
2、万用表（MF—50型或其他型号）1块。
3、25W内热式电烙铁（尖头）1个。
4、无感及有感螺钉旋具各1把。
5、中周2个，4.7KΩ小型电位器2~3个，9018、9014、9013晶体管各一个。
6、磁性电线线圈2~3个，磁棒2根，扬声器1个。
7、100KΩ可调电位器5个，39KΩ、0.25W电阻5个8、细导线3~5米，小鲤鱼夹红、黑各10个。
9、双踪示波器1台。
10、焊锡及松香等。
三、实训内容一）焊接技术：1、焊接技术的原理：电烙铁式加热工具，可将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，焊件通过热传导迅速获得焊接所需能量，同时具有强大冲击力的大量熔融焊锡冲洗电路板上的污物，进而侵蚀焊件，并与母材金属相互扩散，生成中间相，形成焊点，此时便可将与锡相亲的铜制元件与PCB板上铜制电路焊接在一起。
2、手工焊接的主要工具和材料1>手工焊接的主要工具有：电烙铁，尖嘴钳，平嘴钳，斜嘴钳，平头钳，剥线钳，镊子，螺丝刀。
超外差中波调幅收音机组装及调试

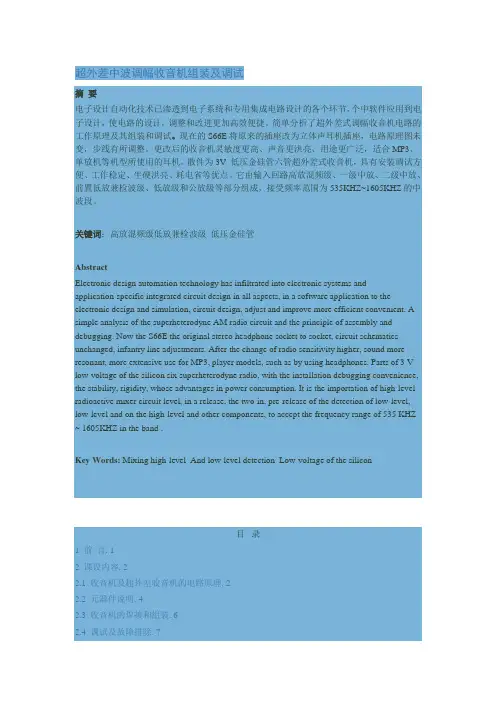

超外差中波调幅收音机组装及调试摘要电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。
简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。
现在的S66E将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。
更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合MP3、单放机等机型所使用的耳机。
散件为3V 低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535KHZ~1605KHZ的中波段。
关键词：高放混频级低放兼检波级低压金硅管AbstractElectronic design automation technology has infiltrated into electronic systems andapplication-specific integrated circuit design in all aspects, in a software application to the electronic design and simulation, circuit design, adjust and improve more efficient convenient. A simple analysis of the superheterodyne AM radio circuit and the principle of assembly and debugging. Now the S66E the original stereo headphone socket to socket, circuit schematics unchanged, infantry line adjustments. After the change of radio sensitivity higher, sound more resonant, more extensive use for MP3, player models, such as by using headphones. Parts of 3 V low-voltage of the silicon six superheterodyne radio, with the installation debugging convenience, the stability, rigidity, whose advantages in power consumption. It is the importation of high-level radioactive mixer circuit level, in a release, the two-in, pre-release of the detection of low-level, low-level and on the high-level and other components, to accept the frequency range of 535 KHZ ~ 1605KHZ in the band .Key Words: Mixing high-level And low-level detection Low-voltage of the silicon目录1 前言. 12 课设内容. 22.1 收音机及超外差收音机的电路原理. 22.2 元器件说明. 42.3 收音机的焊接和组装. 62.4 调试及故障排除. 73 收音机的设计、安装与调试. 113.1 音频信号的发送与接收. 113.1.1 三种调制方式. 113.1.2 高频电磁波的传播规律. 113.2 两种形式的收音机. 123.3 分立元件超外差式收音机电路与分析. 133.4 中频放大级（2～3级）. 163.5 检波与AGC电路. 183.6 前置低放与功率放大电路. 194 集成电路超外差式收音机电路与分析. 204.1 集成电路芯片与内部功能框图. 204.2 集成电路超外差式收音机原理电路与分析. 214.3 超外差式收音机的安装与调试. 214.3.1 安装. 214.3.2 调试. 255 结束语. 27致谢. 29参考文献. 30附录. 311前言集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向急方向发展。
超外差收音机原理安装与调试(中夏 S66D)
超外差收音机原理安装Biblioteka 调试实验指导书目 录
1.无线电广播和接收概述 ................................................................................................................... 4 1.1 无线电广播 .................................................................................................................................. 4 1.2 电磁波的发射和接收 ................................................................................................................... 4 1.3 振幅调制（Amplitude Modulation） ....................................................................................... 5 1.4 频率调制（Frequency Modulation）........................................................................................ 6 2 收音机基本原理 .............................................................................................................................. 9 2.1 最简收音机原理 ........................................................................................................................... 9 2.2 超外差式收音机基本原理 ........................................................................................................... 9 2.3 超外差式调幅收音机基本组成 ................................................................................................. 10 2.3.1 输入回路 .................................................................................................................................. 11 2.3.2 变频电路 .................................................................................................................................. 12 2.3.3 中频放大及检波电路 .............................................................................................................. 12 2.3.4 自动增益控制电路（AGC）.................................................................................................. 13 2.3.5 音频功率放大电路组成 .......................................................................................................... 13 2.3.6 六管超外差式调幅收音机的整机电路 .................................................................................. 14 3 中夏牌S66D(E)型收音机的安装与焊接 ...................................................................................... 15 3.1 电路组成及原理 ......................................................................................................................... 15 3.1.1 输入调谐电路 .......................................................................................................................... 15 3.1.2 变频电路 .................................................................................................................................. 16 3.1.3 中频放大电路 .......................................................................................................................... 16 3.1.4 检波和自动增益控制电路 ...................................................................................................... 16 3.1.5 前置低放电路 .......................................................................................................................... 17 3.1.6 功率放大器(OTL电路)............................................................................................................ 17 3.2 S66D所用元器件介绍 ................................................................................................................. 17 3.3 S66D的安装 ................................................................................................................................. 18 3.3.1 安装注意事项 .......................................................................................................................... 19 3.3.2 安装焊接工艺 .......................................................................................................................... 20 4 S66D六管超外差式收音机的调试 ................................................................................................ 21 4.1 调整各级晶体三极管的静态工作点 ......................................................................................... 21 4.2 调整中频频率 ............................................................................................................................. 21 4.3 调整频率覆盖与跟踪统调 ......................................................................................................... 22
六管超外差式收音机装配调试实训
一、实训目的通过对一台正规品调幅收音机的安装、焊接及调试，让学生了解电子产品的装配过程；掌握电子元器件的识别及质量检验；学习整机的装配工艺；培养动手能力及严谨的工作作风。
二、实训要求1、分析并读懂收音机电路图。
2、对照电原理图看懂接线电路图。
3、认识电路图上的符号，并与实物相对照。
4、根据技术指标测试各元器件的主要参数。
5、认真细心地安装焊接。
6、按照技术要求进行调试。
三、实训原理<一>超外差式收音机的工作原理超外差式收音机的方框图如图1所示：输入回路：由天线将空中舆的电磁波信号接收下来，并首先进入输入调谐回路。
输入回路的任务是： 1、通过天线收集电磁波，使之变为高频电流；2、选择信号。
在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机输入回路。
调谐频率为：LC f o π=21。
变频与本机振荡：从天线及输入回路送来的调节幅信号和本机振荡器声生的等幅信号一起送到变频级，经过变频级产生一个新的频率，这一新的频率恰好是输入信号频率和本机振荡频率的差值，称为差频。
例如，输入信号的频率是：535kHz 本机振荡频率是1000kHz 其差频则是：1000-535=465kHz ，当输入信号的频率是：1605kHz 时，本机振荡频率也跟着升高，变成2070khz 其差频也是：465kHz ，这也就是说，在超外式收收音机中，本机振荡的频率始终要比输入信号的频率高465kHz 这个在变频过程中新产生的差频比原来输入的频率要低。
比音频信号却要高的多，因此我们把它叫中频。
不论原来输入信号的频率是多少，本机振荡频率都比其高一个固定中频，这样经过变频后，输入到下一级去的就是一个固定的中频。
这就是超外差式收音机的一个重要特点。
其关系可表达为：本机振荡频率－输入信号频率=中频频率 3、中频放大器：由于中频放大信号是固定的调制信号，其信号频率为465kHz 它比高频信号更容易调谐和放大。
收音机由于有中频放大，可提高整机的选择性及灵敏度，其增益很容易作到。
六管超外差收音机的组装及调试
内蒙古师范大学计算机与信息工程学院《高频电路》课程设计报告设计题目六管超外差收音机的安装与调试指导教师** 职称**姓名**学号**********日期201*年7月3日六管超外差收音机的组装及调试计算机与信息工程学院**级*** ****指导教师**讲师摘要本文结合在组装收音机过程中所用到的分立器件，分析了各自的作用。
在完成组装过程中具体分析了超外差收音机从接收到混频，选频，中放，低放，检波等各个环节的的工作原理及其优势。
后期调试主要解决对中频的调整问题，从而加深对此类无线电通信的认识。
关键词六管收音机；工作原理；调试收音机作为一种最常见的无线接收装置，其工作原理涉及无线通信最基本的几个环节，因此它的原理在无线通信领域有着代表性。
而超外差收音机，作为实用的产品，克服了直放收音机在应用中的缺点，成了无线接收机的典范。
以下以六管朝外差收音机做出具体分析。
1 元器件说明①磁性天线，它的作用是接收电磁波。
磁性天线由一个铁氧体磁棒和线围绕组组成，对电磁波的吸收能力很强。
另外线圈绕组内能够感应出比较高的高频电压，所以磁性天线兼有放大高频传号的作用。
此外，磁性天线还有较强的方向性，能够提高收音机的抗干扰能力。
②中频变压器（俗称中周），是超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，其谐振回路在一定范围内可微调，以使接入电路后能达到稳定的谐振频率（465kHz）。
它的微调借助于磁心的相对位置的变化来完成。
本试验中有红，白，黑三只。
（红色）中周型号为LF10T2做振荡线圈使用、（白色）T3中周做第一级中放使用、（黑色）中周T4做二级中放使用，它们的位置不能随意调换。
③ T5为输入变压器，它主要用于音频放大电路中，它需要有很宽的工作频率范围以保证信号的失真最小。
它还要通过阻抗匹配使信号源与负载的阻抗相匹配，以获得最大的功率输出，因此安装时不能装反。
④三极管起放大作用，9018适合于高频功放，放大倍数约为120； 9013属于中功率三极管放大倍数大约为180；9014为低频功放，放大倍数约等于250。
超外差六管调幅收音机安装与调试
这两个信号在 啊 三极 管中混频 从而产生 等幅的４ ６ ５ ＫＨＺ 信号 ，
２超 外 差调 帽收 音 机 的 电路分 析
（ １ ） 输入 电路， 其作用是从天线上接收到的各种高频信号中选择
调谐时有障碍 。 （ ７ ） 发光管的安装要按照 图示 弯曲成型 ， 使发光管能够 从收音机外壳上的小孔露 出来， 从而起到电源指示灯 的作用。
用变压器耦合的多级放大器 。 中频放大器是超外差式收音机的重要组 规定的参考值 （ 如 电路原理 图上 所示 ） 左右即可用将缺 １ ： ３ 依 次连通 ， 成部分 ， 直接影响着收音机的主要性能指标。 （ ４ ） 检波和ｇ ｔ 动增益控制 调大音量从而正常接收电台了。 电路 ， 主要由 及相关 电路构成 ， 它的作用是从中频调幅信号中取出 若收音机有故 障， 首先要查看是否有元器件安装错误 ， 在确保没 音频信号 。 音频信号通过音量控制电位器送往音频放大器 ， 而直流分 有明显的错误 以后可以通过以下几点来维修调试收音机： （ １ ） 由于三极 量与信号强弱成正 比， 可将其反馈至 中放级实现 自动增益控制（ 简称 管 在该 电路当中主要起到混频、 振荡的作用 ， 如果收音机通 电以后 Ａ Ｇ Ｃ ） 。 （ ５ 唐 频放大电路又叫音频放大器， 它包括低频电压放大器和功 没有信号， 可以检查调试 啊 相关电路 。 （ ２ ） 女 口 果是收音机光有声音而收 率放大器 。 一般收音机中有一至两级低频电压放大。 两级中的第一级 不到台 ， 可 以查看 线圈天线 是否安装正确 ， 或者可 以调试一下中周
学 术 论 坛
超外差六管调幅收音机安装与调试
王 树 梅
（ 扬 州工业 职 业技 术 学 院江 江 苏扬 州 ２ ２ ５ １ ２ ７ ）
实训十一 超外差式收音机的装配与调试
音频功率放大器
（6）音频功率放大器
在图S11.5所示的电路中，功率放大器 采用结构比较简单的变压器推挽式功率放 大电路。 其中，VT5、VT6为性能完全对称的功 放管，T4是输入变压器，T5是输出变压器， R9、R10、R11构成偏置电路，B为扬声器 （8、0.25W）。
对于两只功率放大管，β应在80～100， ICBO不要超过0.5mA。 UBE应为0.2～0.3V，UCE为3V。 两管的总集电极电流应在6～10mA。
表S11.1
标 号 型号及参数 标
元器件型号及参数
号 型号及参数 标 号 型号及参数
VT1
3DG202
R1*
43～100k
R10*
1～3.6k
VT2
3DG202
R2
1k
R11
220
VT3
3DG202
R3
560
RP1
22k微调电阻
VT4
3DG202
R4
10k
RP2
5.1k带开关
VT5
③ 为使调节更准确，可借助直流电压表监 测音量电位器两端直流电压的变化，调整 时应使电压为负的最大值。 具体调整可分为以下几种情况。
① 如果仅改动一只中频变压器，则只需对其 自身进行调整。 ② 当3只中频变压器均作了改动，需要从后 往前依次调整3只变压器的磁帽使音量最大， 并反复调整2～3次。
③ 如果中频电路中周调乱后，无法接收到电 台广播，可使用高频信号发生器产生一个 465kHz的中频信号注入中频电路输入级，注 入点依次为第二级中放输入端和第一级中放 输入端。分别对3只中频变压器从后往前依次 进行2～3次反复调整。
（2）中频频率的调整
中频放大电路是决定收音机灵敏度及 选择性的关键电路。 一般来说，收音机出厂时中频变压器 已经调整好，并将磁帽蜡封固定。 在组装与检测中如果更换中频变压器 或配谐电容则必须重新调整。 在调整中需注意以下几点。
9018六管超外差是收音机组装实验
《9018六管超外差式收音机组装与调试》课程设计报告题目9018六管超外差式收音机组装与调试姓名程培龙专业班级09电子一班指导教师吴彬日期2011年12 月19日目录一、设计任务与要求 (3)二、元器件清单及简介 (4)三、设计原理分析 (6)四、设计中的问题及改进 (8)五、总结 (9)六、参考文献 (9)9018六管超外差式收音机电路的设计一、设计任务与要求超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。
收音机虽然小，可谓五脏俱全，它包含了无线电接收的各种功能电路。
收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。
近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实训采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535HZ~1605HZ 的中频段。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
二、元器件清单及简介电烙铁、焊锡丝、螺丝刀、镊子、钳子等必备工具、万用表、9018-2型袖珍收音机实验套件、五号电池两节。
1.电阻1）电阻从原理上分为固定电阻器和可变电阻器；从材料上分为碳膜、金属、金属氧化膜；从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。
2）电阻阻值的标称一般使用色环方法表示。
其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。
2.电容按结构可分为：固定电容，可变电容，微调电容；按介质材料可分为：气体介质电容，液体。
六管式超外差收音机组装及调试编排
第一章简明原理论述1.1833型超外差收音机电路原理图本次组装的是833型超外差收音机，其电路原理图如图所示：晶体管收音机分为直接放大式和超外差式两大类。
直接放大式收音机电路简单，一般只用1—4只晶体管和一些基本元件，易于安装调试，成本低，但它的灵敏度低，选择性不太好。
1.2基本原理本次课程设计主要是理解和组装超外差收音机，下面重点讲解超外差收音机的工作原理。
几个概念:1、超外差：输入信号和本机振荡信号产生一个固定中频信号的过程。
因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。
超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入选频回路）或高频放大器与检波器之间插入一个变频器及中频放大器。
超外差的优点：和直接放大式相比较，超外差式收音机混频级之后的电路都工作在同一频率465KHz上，各级间无频率误差或误差十分微小，这就使硬件容易实现，省去了不同元器件工作在不同频率上的麻烦，同时也消减了各级间的频率干扰，这对接受信号的收音机来说具有重要意义。
所以超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。
2、灵敏度是指收音机接收微弱信号的能力。
3、选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力。
4、失真度是指收音机输出信号波形与输入信号波形相比失真的程度。
灵敏度、选择性、失真度都是收音机的主要性能指标。
若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。
原理：如图所示，当电台发出的无线电波（调制波）遇到接收天线时，就在天线中感应产生高频电流。
不同的广播电台采用不同频率的调制波，以示区别。
如天津滨海广播是 FM87.8，AM747KHz，新闻广播是FM97.2，AM909KHz等。
超外差六管收音机装配与调试
电装实习报告实习内容： 1）超外差六管收音机装配与调试2）声光控灯开关装配与调试实习课程名称： 电装实习 实习时间： 实习完成日期：评阅成绩： 评阅意见：评阅教师签名： 年 月 日_______………………………………（密）………………………………（封）………………………………（线）………………………………9018型六管超外差收音机装配与调试一．六管超外差收音机工作原理1.输入电路：又称输入调谐回路或选择电路，其作用是从天线上接收到的各种高频信号中选择出所需要的电台信号并送到变频级。
输入电路是收音机的大门，它的灵敏度和选择性对整机的灵敏度和选择性都有重要影响。
2.变频电路：又称变频器，由本机振荡器和混频器组成，其作用是将输入电路选出的信号（高频信号）与本机振荡器产生的振荡信号（频率为fr）在混频器中进行混频，结果得到一个固定频率的中频信号。
这个过程称为“变频”，它只是将信号的载波频率降低了，而信号的调制特性并没有改变，仍属于调幅波。
3.中频放大电路：又叫中频放大器，其作用是将变频级送来的中频信号进行放大，一般采用变压器耦合的多级放大器。
中频放大器是超外差式收音机的重要组成部分，直接影响着收音机的主要性能指标。
4.检波和自动增益控制电路：检波的作用是从中频调幅信号中取出音频信号，常利用二极管来实现。
由于二极管的单向导电性，中频调幅信号通过检波二极管后将得到包含有多种频率成份的脉动电压，然后经过滤波电路滤除不要的成份，取出音频信号和直流分量。
音频信号通过音量控制电位器送往音频放大器，而直流分量与信号强弱成正比，可将其反馈至中放级实现自动增益控制（简称AGC）。
收音机中设计AGC 电路的目的是：接收弱信号时，使收音机的中放电路增益增高，而接收强信号时自动使其增益降低，从而使检波前的放大增益随输入信号的强弱变化而自动增减，以保持输出的相对稳定。
5.音频放大电路：又叫音频放大器，它包括低频电压放大器和功率放大器。
中夏S66E六管超外差式收音机说明书(1)
收音机说明书摘要：此次设计就是自己通过对电路的认识然后安装、调试等，加深对收音机电路的认识，并且通过实际的安装锻炼一下大家的动手实验能力，期中主要是焊接的技术；并且通过实验中多遇到的的一些问题，如：没有声音，或者是很弱，虚焊、焊接技术导致铜片掉落等，学会进行问题的分析和解决，让自己能够在实际中运用所学所得的知识来解决实际生活中的问题。
让大家能够做到学有所用、学能所用。
关键词：地磁波无线电收音机调试一：型号的选取由于直接放大式收音机的灵敏度比较低，只能接受本地区强信号的电台，接收远地电台的能力较弱，它的选择性差，接收相邻频率的电台信号时存在串台现象。
为了提高灵敏度和选择性，就要采用超外差式收音机。
超外差式收音机有别于直放式收音机的特点是它不直接放大广播信号，而是通过一个叫变频级的电路将接收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是4 6 5 KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后推动扬声器工作。
中夏牌S 6 6E型收音机，采用典型六管超外差式电路，具有安装调试方便、工作稳定、灵敏度高、选择性好等特点，功放级采用无输出变压器的功率放大器， (OTL电路)，有效率高、频率特性好、声音宏亮、耗电省等特色。
是一款值得青少年无线电爱好者动手制作的套件。
二:发射与接收的基本原理1 电磁波从电工学电磁感应现象知道，在电磁场里，磁场的任何变化会产生电场，电场的任何变化也会产生磁场。
交变的电磁场不仅可能存在于电荷、电流或导体的周围，而且能够脱离其产生的波源向远处传播，这种在空间以—定速度传播的交变电磁场，就称为电磁波。
无线电技中使用的这一段电磁波称为无线电波。
2 无线电波的传播理论分析和实验都表明无线电波是横波，即电场和磁场的方向都与波的传播方向垂直。
而且电场强度与磁场强度的方向也总是相互垂直的。
无线电波在空间传播时，必然要受到大气层的影响，尤其以电离层的影响最为显著。
S66E六管超外差式收音机原理及组装
编辑课件ppt
上一页 下一页 返5回
17.1 超外差收音机原理
1．调谐回路 调谐回路是由可变电容 CA、CB 和天线线圈 L1 组成。调
节可变电容C可使LC 的固有频率等于电台频率，产生谐振， 以选择不同频率的电台信号。再由L2耦合到下一级变频级。 2．变频回路 回路组成：由混频、本机振荡和选频三部分电路组成。 变频电路是超外差收音机的关键部分，它的质量对收音机的 灵敏度和信躁比都有很大的影响。
编辑课件ppt
上一页 下一页 返3回
17.1 超外差收音机原理
采用了这种电路的收音机叫外差式收音机，混频和振荡的工 作，合称变频。外差作用产生出来的差频，习惯上我们采用 易于控制的一种频率，它比高频较低，但比音频高，这就是 常说的中间频率，简称中频。任何电台的频率，由于都变成 了中频，放大起来就能得到相同的放大量。调谐回路的输出， 进入混频级的是高频调制信号，即载波与其携带的音频信号。 经过混频，输出载波的波形变得很稀疏其频率降低了，但音 频信号的形状没有变。通常将这个过程(混濒和本振的作用) 叫做变频。变频仅仅是载波频率变低了，并且无论。
第17章 S66E六管超外差式收音机 原理及组装
17.1 超外差收音机原理 17.2 S66E的安装 17.3 调试及故障排除
编辑课件ppt
1
17.1 超外差收音机原理
外差：输入信号和本机振荡信号产生差频的过程。输入信号 和本机振荡信号产生一个固定中频信号的过程叫超外差。因 为，它是比高频信号低，比低频信号又高的超音频信号，所 以这种接收方式叫超外差式。
编辑课件ppt
上一页 下一页 返7回
17.1 超外差收音机原理
3. 本振回路 由晶体管 VT1 、可变电容 CB 、振荡变压器（简称中振或
六管收音机装配调试实训指导书
六管收音机装配调试实训指导书第一篇：六管收音机装配调试实训指导书六管收音机装配调试实训指导书文章类型：技术交流输入时间：2009年12月27日09:36 六管超外差式收音机装配调试实训指导书一、实训目的通过对一台正规品调幅收音机的安装、焊接及调试，让学生了解电子产品的装配过程；掌握电子元器件的识别及质量检验；学习整机的装配工艺；培养动手能力及严谨的工作作风。
二、实训要求1.分析并读懂收音机电路图。
2.对照电原理图看懂接线电路图。
3.认识电路图上的符号，并与实物相对照。
4.根据技术指标测试各元器件的主要参数。
5.认真细心地安装焊接。
6.按照技术要求进行调试。
三、实训步骤：1、按材料清单清点全套零件，并负责保管。
2、用万用表检测元器件，将测量结果填入实习报告。
注意：V5，V6的hFE（放大倍数）相差应不大于20％，同学间可相互调整使其配对。
3、对元器件引线或引脚进行镀锡处理。
注意：镀锡层未氧化（可焊性好）时可以不再处理。
4、检查印制板的铜箔线条是否完好，有无断线及短路，特别要注意板的边缘是否完好。
注意：① 为防止变压器原边与副边之间短路，要测量变压器原边与副边之间的电阻。
② 若输入变压器、输出变压器用颜色不好区分，可通过测量线圈内阻来进行区分。
5、安装元器件元器件安装质量及顺序直接影响整机的质量与功率，合理的安装需要思考和经验。
注意：所有元器件高度不得高于中周的高度。
四、收音机的检测调试方法通过对收音机的通电检测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
检测调试步骤：1.检测通电前的准备工作。
2.自检，互检，使得焊接及印制板质量达到要求，特别注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
3.接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否正确。
初测。
