最全半导体IC制造流程(精)
半导体芯片制造工艺流程
半导体芯片制造工艺流程一、晶圆生产过程1、切割原材料：首先，将原材料（多晶片、单晶片或多晶硅）剪切成小块，称之为原乳片（OOP）。
2、晶圆处理：将原乳片受热加热，使其变形，使其压紧一致，然后放入一种名叫抛光膏的特殊介质中，使原乳片抛光均匀，表面压处理完成后可以形成称做“光本”的片子，用于制作晶圆切片。
3、晶圆切片：将打磨后的“光本”放入切片机，由切片机按特定尺寸与厚度切割成多片，即晶圆切片。
4、外层保护：为防止晶圆切片氧化和粉化，需要给其外层加以保护，银镀层属于最常用的保护方式，银镀用于自行氧化或化学氧化，使晶圆切片的表面具有光泽滑润的特性，同时会阻止晶圆切片粉化，提升晶圆切片的质量。
二、封装1、贴有芯片的封装状态：需要将芯片封装在一个特殊容器，这个容器由多层金属合金制成，其中折叠金属层和金属緩衝層能够有效地抗震，同时能够预防芯片表面外来粉尘的影响，芯片的需要的部件，贴入折叠金属层的空隙中，用以安全固定。
2、针引线安装：引线是封装过程中用来连接外部与芯片内部的一种金属元件，一般由铜带按照需要的形状进行切割而成，由于引线的重要性，需要保证引线的装配使得引线舌语长度相等，防止引线之间相互干涉，芯片内部元件之间并不影响运行。
3、将口金连接到封装上：封装固定完毕后，需要给封装上焊上金属口金，来使得封装具有自身耐腐蚀性能，保护内部金属引线免于腐蚀。
4、将封装上封装在机柜中：把封装好的芯片安装在外壳体内，使得外壳可以有效地防止芯片的护盾被外界的破坏。
三、芯片测试1、芯片测试：芯片测试是指使用指定的设备测试芯片，通过检测芯片的性能参数，来查看芯片的表现情况，判断其是否符合要求，从而判断该芯片产品是否可以出厂销售。
2、功能测试：功能测试是检测半导体芯片的特殊功能，例如检查芯片操作程序功能是否达到产品要求，及看看芯片故障率是否太高等。
3、芯片温度：芯片也要进行温度测试，温度的大小决定了芯片的工作状况以及使用寿命，需要把比较详细的测量温度，用以检查芯片是否能够承受更高的工作温度条件；4、芯片功能检测：功能检测是常用的测试，如扫描检测或静态测试，根据设计上的配置，将芯片进行检测，来看看是否有损坏，看看功能是否正常，符合产品要求。
半导体制造流程及生产工艺流程
半导体制造流程及生产工艺流程半导体是一种电子材料，具有可变电阻和电子传导性的特性，是现代电子器件的基础。
半导体的制造流程分为两个主要阶段：前端工艺（制造芯片）和后端工艺（封装）。
前端工艺负责在硅片上制造原始的电子元件，而后端工艺则将芯片封装为最终的电子器件。
下面是半导体制造流程及封装的主要工艺流程：前端工艺（制造芯片）：1.晶片设计：半导体芯片的设计人员根据特定应用的需求，在计算机辅助设计（CAD）软件中进行晶片设计，包括电路结构、布局和路线规划。
2.掩膜制作：根据芯片设计，使用光刻技术将电路结构图转化为光刻掩膜。
掩膜通过特殊化学处理制作成玻璃或石英板。
3.芯片切割：将晶圆切割成单个的芯片，通常使用钻孔机或锯片切割。
4.清洗和化学机械抛光（CMP）：芯片表面进行化学清洗，以去除表面杂质和污染物。
然后使用CMP技术平整芯片表面，以消除切割痕迹。
5.纳米技术：在芯片表面制造纳米结构，如纳米线或纳米点。
6.沉积：通过化学气相沉积或物理气相沉积，将不同材料层沉积在芯片表面，如金属、绝缘体或半导体层。
7.重复沉积和刻蚀：通过多次沉积和刻蚀的循环，制造多层电路元件。
8.清洗和干燥：在制造过程的各个阶段，对芯片进行清洗和干燥处理，以去除残留的化学物质。
9.磊晶：通过化学气相沉积，制造晶圆上的单晶层，通常为外延层。
10.接触制作：通过光刻和金属沉积技术，在芯片表面创建电阻或连接电路。
11.温度处理：在高温下对芯片进行退火和焙烧，以改善电子器件的性能。
12.筛选和测试：对芯片进行电学和物理测试，以确认是否符合规格。
后端工艺（封装）：1.芯片粘接：将芯片粘接在支架上，通常使用导电粘合剂。
2.导线焊接：使用焊锡或焊金线将芯片上的引脚和触点连接到封装支架上的焊盘。
3.封装材料：将芯片用封装材料进行保护和隔离。
常见的封装材料有塑料、陶瓷和金属。
4.引脚连接：在封装中添加引脚，以便在电子设备中连接芯片。
5.印刷和测量：在封装上印刷标识和芯片参数，然后测量并确认封装后的器件性能。
半导体芯片制造工艺流程
半导体芯片制造工艺流程晶圆加工是半导体芯片制造的第一步，主要是将硅圆片加工成晶圆，晶圆通常使用硅（Si）为基片，通过化学、光学和物理方法对其进行切割、清洗、抛光等工艺，使其表面更加平整、光滑。
曝光是指将设计好的芯片电路图案通过光刻技术印制在晶圆上。
首先使用感光胶涂覆在晶圆表面，然后使用相应的光罩通过曝光机器将芯片电路图案映射到晶圆上。
曝光完成后，通过退胶和清洗工艺将晶圆表面的胶层去除。
清洗是对晶圆表面进行清洁处理，以去除可能附着在晶圆表面的微尘、油污和其他杂质。
清洗工艺主要包括超声波清洗、化学清洗等，这些工艺能够有效地将晶圆表面的杂质清除，以保证芯片制造的质量。
刻蚀是将晶圆表面的材料进行刻蚀处理，以形成电路的结构和形状。
刻蚀工艺一般采用干法和湿法两种方式，干法刻蚀常采用等离子刻蚀（PECVD），湿法刻蚀常采用化学刻蚀（Wet Etching）。
刻蚀工艺是芯片制造中非常关键的工艺环节，能够通过控制刻蚀时间和温度等参数，对晶圆表面进行精确的刻蚀，以形成预定的电路结构。
离子注入指的是将离子注入到晶圆表面，以改变晶圆材料的导电、隔离和其他物理特性。
离子注入通常使用离子注入机，通过加速离子，使其能够穿透晶圆表面，并深入到晶体结构内部。
离子注入后，晶圆的电学性能和物理特性会发生改变。
沉积是在晶圆表面沉积一层薄膜，以增强晶圆的功能和性能。
沉积工艺通常有物理气相沉积（PVD）和化学气相沉积（CVD）两种方式。
其中，物理气相沉积是将金属蒸汽通过高温和高真空状态沉积到晶圆表面；化学气相沉积则是通过将气体反应在晶圆表面生成所需的薄膜。
陶瓷制造是指将晶圆切割成单个的芯片，并在芯片表面上进行焊接和封装。
这个过程主要包括切割、背面研磨、背面腐蚀、表面成形和背面蚀刻等步骤。
陶瓷制造是构成芯片最核心的工艺环节之一，能够保证芯片的完整性和可靠性。
封装是将制造好的半导体芯片封装成可供使用的集成电路。
封装主要是将芯片连接到引脚上，并采用适当的封装材料将其封装。
半导体IC制造流程
半导体IC制造流程半导体IC（集成电路）制造是一个复杂的过程，包括多个步骤和工序。
本文将详细介绍半导体IC制造的各行流程管理。
1.设计阶段：在制造IC之前，首先需要进行设计阶段。
这一阶段包括集成电路的功能设计、电路模拟和验证、物理布局设计等工作。
设计团队使用EDA （电子设计自动化）软件工具来完成这些任务。
在设计完成后，需要进行设计规则检查，以确保设计符合制造工艺的要求。
2.掩膜制备：在IC制造的下一个阶段是掩膜制备。
掩膜是制造半导体晶体管的关键工具。
它是通过将光敏胶涂在光刻板上，并使用电子束或光刻技术在光敏胶上绘制模式来制备的。
每个芯片层都需要使用不同的掩模来定义其电路结构。
3.晶圆清洗：在制备掩膜之后，需要对晶圆进行清洗。
晶圆是指用于制造芯片的硅片。
由于制备过程中会产生尘埃和杂质，所以必须将其清洗干净，以确保后续步骤的正确进行。
清洗过程通常包括使用酸、碱和溶剂等化学物质来去除污染物。
4.晶圆涂覆：在晶圆清洗后，需要对其进行涂覆。
涂覆工艺的目的是在晶圆表面形成均匀的保护层，以便实施浅掺杂、沉积和刻蚀等步骤。
现代涂覆工艺通常使用化学机械抛光（CMP）技术，它可以在晶圆表面形成非常平整的薄层。
5.光刻：光刻是制造IC中最重要的步骤之一、在光刻过程中，使用之前制备的掩模将光蚀胶涂在晶圆上，并使用紫外光暴露仪将掩模上的图案投影到光蚀胶上。
接下来，经过显影等步骤，将图案转移到晶圆上，形成需要的电路结构。
6.薄膜沉积：在光刻后，需要在晶圆表面形成薄膜。
薄膜通常由金属、氮化物或氧化物等材料组成，用于电极、绝缘层和导线等部分。
薄膜沉积可以通过物理蒸发、化学气相沉积（CVD）或物理气相沉积（PVD）等方法来实现。
7.刻蚀和除膜：在薄膜沉积后，需要进行刻蚀和除膜步骤。
刻蚀是指通过化学或物理手段将不需要的材料从晶圆表面去除，以形成所需的结构。
刻蚀通常使用等离子体刻蚀技术。
而除膜是指将光蚀胶和其他保护层从晶圆表面去除。
半导体芯片制造
半导体芯片制造半导体芯片制造是一项高度复杂的工艺过程，它涉及到多个步骤和多个设备的使用。
下面将对半导体芯片制造的主要步骤进行介绍。
首先，半导体芯片制造的第一步是晶圆制备。
晶圆是用来制造芯片的基材，它通常由纯净的硅材料制成。
在晶圆制备过程中，首先要将硅材料通过化学反应转化为气相中的氯化硅，然后将氯化硅沉积在旋转的蓝宝石片上，形成一个均匀而平整的薄膜。
接下来，将蓝宝石片上的薄膜分离出来，得到一个薄的硅片，即晶圆。
第二步是晶圆清洁。
由于半导体芯片制造对杂质的极度敏感，所以在制造过程中需要对晶圆进行彻底的清洗。
这一步骤主要是通过浸泡晶圆在各种溶液中，将其表面的杂质和污物彻底清除。
第三步是光刻制程。
光刻制程是半导体芯片制造中最重要的步骤之一，它用来定义芯片上各个电路元件的形状和位置。
光刻制程的主要工具是光刻机，它利用紫外线和掩模印刷技术将电路图案印刷到晶圆上。
在这个过程中，先将光刻胶涂在晶圆表面，然后将掩模放在光刻胶上，并通过紫外线照射，使光刻胶的未照射部分变得可溶，然后将其洗掉，留下所需的电路图案。
第四步是蚀刻。
蚀刻是将晶圆表面不需要的材料蚀掉，以形成芯片上各个电路元件之间的电隔离。
蚀刻过程中主要使用的是化学蚀刻液或物理蚀刻机来去除多余的材料。
第五步是沉积。
沉积是在晶圆表面以原子层的方式沉积所需的薄膜材料，以形成芯片上的电路元件。
常见的沉积方式有化学气相沉积和物理气相沉积。
第六步是热处理。
在半导体芯片制造过程中，热处理是不可或缺的一步。
它主要用来修复和改善晶圆上的材料特性，包括晶格结构和电子状态等。
热处理过程中需要使用高温炉等设备。
最后一步是封装测试。
在芯片制造完成后，需要将其封装成一个完整的芯片。
封装的主要目的是保护芯片，同时连接芯片与外部电路。
封装过程中还需要对芯片进行各项电性测试，以确保芯片的质量和性能符合规定的标准。
以上就是半导体芯片制造的主要步骤。
需要注意的是，半导体芯片制造是一个高度复杂和精密的过程，需要严格控制各个工艺参数，以确保芯片的质量和性能。
ic工艺流程及对应半导体设备

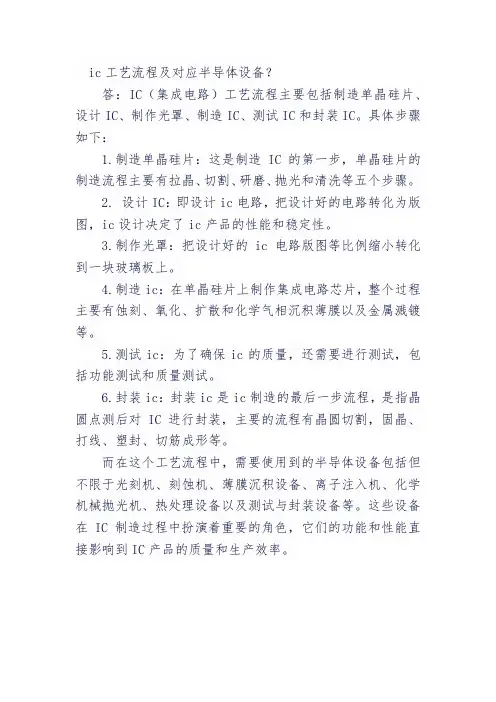

ic工艺流程及对应半导体设备？
答：IC（集成电路）工艺流程主要包括制造单晶硅片、设计IC、制作光罩、制造IC、测试IC和封装IC。
具体步骤如下：
1.制造单晶硅片：这是制造IC的第一步，单晶硅片的制造流程主要有拉晶、切割、研磨、抛光和清洗等五个步骤。
2. 设计IC：即设计ic电路，把设计好的电路转化为版图，ic设计决定了ic产品的性能和稳定性。
3.制作光罩：把设计好的ic电路版图等比例缩小转化到一块玻璃板上。
4.制造ic：在单晶硅片上制作集成电路芯片，整个过程主要有蚀刻、氧化、扩散和化学气相沉积薄膜以及金属溅镀等。
5.测试ic：为了确保ic的质量，还需要进行测试，包括功能测试和质量测试。
6.封装ic：封装ic是ic制造的最后一步流程，是指晶圆点测后对IC进行封装，主要的流程有晶圆切割，固晶、打线、塑封、切筋成形等。
而在这个工艺流程中，需要使用到的半导体设备包括但不限于光刻机、刻蚀机、薄膜沉积设备、离子注入机、化学机械抛光机、热处理设备以及测试与封装设备等。
这些设备在IC制造过程中扮演着重要的角色，它们的功能和性能直接影响到IC产品的质量和生产效率。
半导体芯片制造流程
半导体芯片制造流程半导体芯片是现代电子设备中不可或缺的核心部件，它们广泛应用于计算机、手机、通信设备、汽车电子、医疗设备等领域。
半导体芯片的制造流程是一项复杂而精密的工艺，需要经过多道工序才能完成。
下面将介绍半导体芯片制造的主要流程。
首先，半导体芯片的制造始于硅片的准备。
硅片是制造芯片的基础材料，通常采用单晶硅材料。
在制造过程中，需要对硅片进行清洗、去除杂质和生长单晶等工艺步骤，以确保硅片的纯净和完整性。
接下来是光刻工艺。
光刻是将芯片上的电路图案转移到硅片表面的关键工艺。
在这一步骤中，首先需要将硅片涂覆上光刻胶，然后使用光刻机将电路图案投射到光刻胶上，最后通过化学蚀刻将图案转移到硅片上。
随后是离子注入。
离子注入是为了改变硅片的导电性能而进行的工艺步骤。
在这一步骤中，将所需的掺杂物离子注入到硅片中，以形成N型或P型半导体材料，从而实现对芯片电性能的控制。
然后是蚀刻工艺。
蚀刻是用来去除硅片表面不需要的部分，形成电路图案和结构的工艺步骤。
在这一步骤中，使用化学蚀刻或物理蚀刻的方法，将硅片表面的材料逐渐去除，形成所需的电路结构。
紧接着是金属化工艺。
金属化是为了形成芯片上的金属导线和连接器而进行的工艺步骤。
在这一步骤中，先在硅片表面涂覆金属膜，然后通过光刻和蚀刻工艺形成金属导线和连接器，从而实现芯片内部电路的连接和导电功能。
最后是封装和测试。
封装是将制造好的芯片封装在塑料或陶瓷封装体中，以保护芯片并方便连接外部电路。
测试是为了确保芯片的质量和性能符合要求而进行的工艺步骤，通过对芯片进行功能和可靠性测试，最终确定芯片是否合格。
总的来说，半导体芯片的制造流程涉及到硅片准备、光刻、离子注入、蚀刻、金属化、封装和测试等多个工艺步骤。
这些工艺步骤需要高度的精密度和稳定性，以确保最终制造出的芯片具有良好的质量和性能。
半导体芯片制造是一项高技术含量的工艺，对制造工艺和设备要求都非常严格，因此在实际生产中需要有高水平的技术和管理团队来保障制造流程的稳定和可靠。
半导体芯片制作流程工艺
半导体芯片制作流程工艺半导体芯片制作可老复杂啦，我给你好好唠唠。
1. 晶圆制造(1) 硅提纯呢，这可是第一步，要把硅从沙子里提炼出来，变成那种超高纯度的硅，就像从一群普通小喽啰里挑出超级精英一样。
这硅的纯度得达到小数点后好多个9呢，只有这样才能满足芯片制造的基本要求。
要是纯度不够，就像盖房子用的砖都是软趴趴的，那房子肯定盖不起来呀。
(2) 拉晶。
把提纯后的硅弄成一个大的单晶硅锭，就像把一堆面粉揉成一个超级大的面团一样。
这个单晶硅锭可是有特殊形状的，是那种长长的圆柱体，这就是芯片的基础材料啦。
(3) 切片。
把这个大的单晶硅锭切成一片一片的，就像切面包片一样。
不过这可比切面包难多啦，每一片都得切得超级薄，而且厚度要非常均匀，这样才能保证后面制造出来的芯片质量好。
2. 光刻(1) 光刻胶涂覆。
先在晶圆表面涂上一层光刻胶，这光刻胶就像给晶圆穿上了一件特殊的衣服。
这件衣服可神奇啦，它能在后面的光刻过程中起到关键作用。
(2) 光刻。
用光刻机把设计好的电路图案投射到光刻胶上。
这光刻机可厉害啦，就像一个超级画家，但是它画的不是普通的画，而是超级精细的电路图案。
这图案的线条非常非常细，细到你都想象不到，就像头发丝的千分之一那么细呢。
(3) 显影。
把经过光刻后的晶圆进行显影，就像把照片洗出来一样。
这样就把我们想要的电路图案留在光刻胶上啦，那些不需要的光刻胶就被去掉了。
3. 蚀刻(1) 蚀刻过程就是把没有光刻胶保护的硅片部分给腐蚀掉。
这就像雕刻一样，把不要的部分去掉，留下我们想要的电路结构。
不过这个过程得非常小心，要是腐蚀多了或者少了，那芯片就报废了。
(2) 去光刻胶。
把之前用来形成图案的光刻胶去掉，这时候晶圆上就留下了我们想要的电路形状啦。
4. 掺杂(1) 离子注入。
通过离子注入的方式把一些特定的杂质原子注入到硅片中，这就像给硅片注入了特殊的能量一样。
这些杂质原子会改变硅片的电学性质，从而形成我们需要的P型或者N型半导体区域。
半导体芯片生产工艺流程
半导体芯片生产工艺流程一、概述半导体芯片是现代电子产品的核心组成部分，其生产工艺涉及多个环节，包括晶圆制备、光刻、腐蚀、离子注入等。
本文将详细介绍半导体芯片生产的整个流程。
二、晶圆制备1. 硅片选取：选择高质量的单晶硅片，进行清洗和检测。
2. 切割：将硅片切割成约0.75毫米厚度的圆盘形状。
3. 研磨和抛光：对硅片进行机械研磨和化学抛光处理，使其表面光滑均匀。
4. 清洗：使用纯水和化学溶液对硅片进行清洗。
5. 氧化：在高温下将硅片表面氧化形成一层二氧化硅薄膜，用于保护芯片和制作电容器等元件。
三、光刻1. 光阻涂覆：在硅片表面涂覆一层光阻物质，用于保护芯片并固定图案。
2. 掩模制作：将芯片需要制作的图案打印到透明玻璃上，并使用光刻机将图案转移到光阻层上。
3. 显影：使用化学溶液将未固定的光阻物质去除，形成芯片需要的图案。
四、腐蚀1. 金属沉积：在芯片表面沉积一层金属，如铝、铜等。
2. 掩模制作：使用光刻机制作金属需要的图案。
3. 腐蚀：使用化学溶液将未被保护的金属部分腐蚀掉，形成需要的电路结构。
五、离子注入1. 掩模制作：使用光刻机制作需要进行离子注入的区域。
2. 离子注入：在芯片表面进行离子注入，改变硅片内部材料的电子结构，从而形成PN结和MOS管等元件。
六、热处理1. 氧化：在高温下对芯片进行氧化处理，使其表面形成一层厚度均匀的二氧化硅保护层。
2. 烘烤：对芯片进行高温烘烤处理，促进材料结构稳定和元件性能提升。
七、封装测试1. 封装：将芯片封装到塑料或金属外壳中，保护芯片并连接外部电路。
2. 测试：对芯片进行电学测试，检测其性能和可靠性。
八、结语半导体芯片生产是一项复杂而精密的工艺，涉及多个环节和技术。
通过以上介绍，我们可以更加深入地了解半导体芯片的生产流程和关键技术。
半导体制造流程解析详细介绍半导体芯片的制造过程
半导体制造流程解析详细介绍半导体芯片的制造过程半导体制造流程解析：详细介绍半导体芯片的制造过程半导体芯片是现代电子产品中的关键部件，它承载着处理信息的功能。
半导体制造流程的高度复杂性使得其成为一门专门的学科。
本文将详细介绍半导体芯片的制造过程，帮助读者更好地理解半导体工业的基本原理。
第一步：晶圆制备半导体芯片的制造过程始于晶圆的制备。
晶圆是由最纯净的硅材料制成的圆盘，其表面需要经过一系列的化学处理，以达到良好的电学性能。
首先，硅材料经过融解，在高温环境中通过拉伸或浇铸的方式形成晶体。
然后，晶体通过切割和研磨的步骤，得到晶圆的形态。
制备好的晶圆表面必须经过精细的抛光和清洗，以确保表面的平整度和纯净度。
第二步：芯片制作在晶圆上制作芯片是半导体制造流程的核心环节。
主要步骤如下：1. 氧化层的形成：将晶圆放入高温气体中，形成一层氧化硅的绝缘层。
这一步骤非常重要，因为氧化层可以提供电学隔离和保护晶体。
2. 光刻技术：光刻技术通过使用光掩膜和光敏胶，将光线照射在晶圆上，形成芯片上的图形。
光刻技术的精细度决定了芯片的性能和功能。
3. 电子束曝光：电子束曝光是一种类似于光刻的制造方法，但使用电子束来照射光敏材料。
相较于光刻，电子束曝光可以制造更小的结构和更高的分辨率。
4. 刻蚀和沉积：在芯片图形上涂覆一层化学物质，通过化学反应刻蚀或沉积物质，来改变芯片上的结构和性质。
这一步骤可以重复多次，以实现多层次的结构形成。
5. 掺杂和扩散：通过在芯片表面掺入其他元素，使得芯片具有特定的电学行为。
扩散过程会在半导体材料中形成浓度梯度，从而形成不同的电子和空穴浓度。
6. 金属连接：芯片上的电路需要通过金属线进行连接。
金属连接通常使用蒸发、溅射或电镀的方式在芯片上形成金属线。
第三步：封装和测试芯片制作完毕后，需要进行封装和测试。
封装是将芯片放置在一个保护性的外壳中，以保护芯片并方便其与其他电路的连接。
封装可以采用塑料封装、金属封装或陶瓷封装等。
半导体芯片加工工艺流程
半导体芯片加工工艺流程半导体芯片加工是个超级复杂又超酷的事儿。
它就像一场精心编排的魔术表演，每个步骤都有它独特的魅力。
一、晶圆制备。
晶圆是半导体芯片的基础。
这就像是盖房子要先准备好地基一样重要。
要先从硅的提纯开始，把硅从沙子等原料里提取出来，让它变得超级纯净。
这过程就像给一个调皮的孩子好好地洗个澡，把所有脏东西都去掉，只留下干干净净的硅。
然后把提纯后的硅通过拉晶等方法制成单晶硅锭，再把这个硅锭切割成一片片的晶圆，这些晶圆就像一张张空白的画布，等待着后续的创作。
二、光刻。
光刻这一步简直是芯片加工里的艺术创作。
就好像是用超级精细的画笔在晶圆这个画布上画画。
光刻机会把设计好的电路图案通过光照的方式转移到晶圆表面的光刻胶上。
这光刻胶就像是一层神奇的保护膜，在光照的地方会发生化学变化。
这个过程要求精度极高，一点点的误差就可能让整个芯片报废。
就像是在米粒上刻字，稍微手抖一下就前功尽弃了。
三、蚀刻。
蚀刻就像是把光刻胶上画好的图案雕刻到晶圆上。
把光刻胶上不需要的部分去掉，让下面的晶圆材料暴露出来。
这就像是把雕刻好的模板下面的东西显露出来一样。
这一步也很讲究，要控制好蚀刻的深度和宽度等参数，就像厨师做菜要控制好火候和调料的用量一样，多一点少一点都不行。
四、掺杂。
掺杂就像是给晶圆注入魔法力量。
通过把一些特殊的杂质原子，像磷或者硼等，引入到晶圆的特定区域。
这就改变了晶圆这些区域的电学性质，让它们可以按照我们想要的方式来传导电流。
这过程有点像给一杯平淡的水加点糖或者盐，让它有了不同的味道。
五、薄膜沉积。
薄膜沉积就像是给晶圆穿上一层一层的衣服。
通过化学气相沉积或者物理气相沉积等方法，在晶圆表面形成各种各样的薄膜。
这些薄膜可能是绝缘层、金属层等。
这就像给房子刷墙或者贴瓷砖一样，一层一层的，让晶圆有了更多的功能。
六、金属化。
金属化就像是给芯片内部的电路搭建桥梁。
把各个不同的电路元件用金属导线连接起来，这样电流就可以在芯片内部顺畅地流动。
半导体的生产工艺流程(精)
半导体的生产工艺流程(精)什么是半导体半导体是一种电子特性介于导体和绝缘体之间的固体材料。
它具备一部分导体材料的性质，如可对电流进行某种程度上的控制，同时又保留了部分绝缘材料的性质，如电阻值较高。
由于半导体具备这些特性，它成为了现代电子工业中不可或缺的材料之一。
半导体生产的基本流程半导体的生产工艺流程日趋复杂，但基本的工艺流程依然是从硅田采购到成品的集成电路，一般包含以下几个基本步骤：1.半导体材料生长2.晶圆加工3.掩膜制作4.晶圆刻蚀5.金属化6.化学机械研磨7.微影光刻8.其他工序如离子注入、退火等半导体材料生长半导体材料生长是制造半导体器件的第一步。
硅材料生长主要采用CVD或单晶生长法，CVD是一种化学气相沉积方法，通过反应气体在衬底表面沉积。
而锗的生长则使用另一种方法——分子束外延法，将纯净的气态的锗芯片熔化以后喷到介质上，并通过化学反应来沉积到介质表面。
相比之下，单晶生长法是生长单晶硅的主要方法，它使铸锭通过高温坩埚中的液体硅进行熔硅石化学反应，得到单晶硅，并通过磨削和切割等多个工艺步骤得到晶圆。
晶圆加工晶圆加工是将生长出的单晶硅切成薄片（通常厚度为0.3~0.75mm），通过化学改性等方式得到半导体材料。
该过程中硅片会被加热，然后用钨丝切成薄片，一般需要晶片翻转，重复切削，直至得到标准的直径200mm或更大的薄片。
掩膜制作光刻技术是制造集成电路的核心工艺之一。
它通过将光刻胶覆盖在晶圆表面，然后将加工好的掩膜对准涂有光刻胶的晶片，利用紫外线照射胶层，然后用化学方法去除未凝固的光刻胶，实现对半导体片的局部改性。
晶圆刻蚀刻蚀是制造半导体器件的另一个核心工艺之一。
该工艺主要通过使用化学液体或离子束等方法进行化学或物理改性，以清除不需要的表面材料，留下所需形状的导电区域和非导电区域。
通常包括干法刻蚀、湿法刻蚀和离子束刻蚀等方法。
金属化金属化是将晶圆表面金属化来保护芯片和连接电路，通常采用电子束蒸发或物理气相沉积等方式将金属材料加热，使其蒸发后再沉积在晶圆表面。
最全半导体IC制造流程
最全半导体IC制造流程半导体是一种特殊的材料，可在一定条件下具有导电和绝缘特性。
半导体集成电路（IC）是在半导体材料上制造出的微小电子元件，可用于存储、处理和传输信息。
下面是半导体IC制造流程的详细步骤：1.单晶硅生长：首先，通过熔融法或气相沉积法将高纯度硅材料制备成硅单晶棒。
该单晶棒将充当晶圆的基材。
2.制备晶圆：将硅单晶棒锯成薄片，厚度通常为0.7毫米。
然后，使用化学机械抛光（CMP）将晶圆研磨成平坦表面。
3.清洗晶圆：使用一系列化学溶液和超纯水清洗晶圆表面，去除上一步骤中可能残留的污染物。
4.晶圆预处理：晶圆暴露在气氛中，以形成二氧化硅（SiO2）的保护层。
5.光刻：将光刻胶涂覆在晶圆上，然后使用光刻机按照特定的设计图案照射。
通过光刻胶的化学反应，将图案转移到晶圆表面。
6.电子束蒸发：使用电子束蒸发仪将金属材料蒸发到晶圆表面，形成导电线路，如金属电极。
7.离子注入：使用离子注入机将特定的离子注入晶圆表面，以改变导电性能。
此过程用于制造PN结，形成晶体管等。
8.化学腐蚀与刻蚀：使用刻蚀液和化学腐蚀液去除不需要的材料，只保留目标器件。
对于多层结构，需要多次重复该过程。
9.化学气相沉积（CVD）：在需要的区域上沉积薄膜材料。
CVD是一种通过化学反应在晶圆表面上沉积原子或分子的方法。
10.金属蒸发：使用电子束蒸发仪将金属材料蒸发到需要的区域。
11.腐蚀与刻蚀：再次使用腐蚀液和刻蚀液去除不需要的材料，以形成更加精细的器件结构。
12.清洗晶圆：使用超纯水和化学溶液清洗晶圆，去除可能残留的污染物。
13.封装和测试：将制造好的芯片封装在外壳中，以保护芯片并提供外部电路连接。
封装后，进行电性能测试和功能测试，确保芯片的质量和可用性。
14.品质控制：在整个制造过程中，需要严格控制生产参数和工艺流程，以保证成品的质量和稳定性。
此外，需要对每一批次的芯片进行品质检验，确保符合相关标准和规范。
半导体IC制造是一项复杂且精密的过程，涉及多个步骤和精准的设备。
最全半导体IC制造流程(精)
《半导体IC制造流程》一、晶圆处理制程晶圆处理制程之主要工作为在硅晶圆上制作电路与电子组件(如晶体管、电容体、逻辑闸等,为上述各制程中所需技术最复杂且资金投入最多的过程,以微处理器(Microprocessor为例,其所需处理步骤可达数百道,而其所需加工机台先进且昂贵,动辄数千万一台,其所需制造环境为为一温度、湿度与含尘量(Particle均需控制的无尘室(Clean-Room,虽然详细的处理程序是随着产品种类与所使用的技术有关;不过其基本处理步骤通常是晶圆先经过适当的清洗(Cleaning之后,接着进行氧化(Oxidation及沈积,最后进行微影、蚀刻及离子植入等反复步骤,以完成晶圆上电路的加工与制作。
二、晶圆针测制程经过Wafer Fab之制程后,晶圆上即形成一格格的小格,我们称之为晶方或是晶粒(Die,在一般情形下,同一片晶圆上皆制作相同的芯片,但是也有可能在同一片晶圆上制作不同规格的产品;这些晶圆必须通过芯片允收测试,晶粒将会一一经过针测(Probe仪器以测试其电气特性,而不合格的的晶粒将会被标上记号(Ink Dot,此程序即称之为晶圆针测制程(Wafer Probe。
然后晶圆将依晶粒为单位分割成一粒粒独立的晶粒,接着晶粒将依其电气特性分类(Sort并分入不同的仓(Die Bank,而不合格的晶粒将于下一个制程中丢弃。
三、IC构装制程IC构装制程(Packaging则是利用塑料或陶瓷包装晶粒与配线以成集成电路(Integrated Circuit;简称IC,此制程的目的是为了制造出所生产的电路的保护层,避免电路受到机械性刮伤或是高温破坏。
最后整个集成电路的周围会向外拉出脚架(Pin,称之为打线,作为与外界电路板连接之用。
四、测试制程半导体制造最后一个制程为测试,测试制程可分成初步测试与最终测试,其主要目的除了为保证顾客所要的货无缺点外,也将依规格划分IC的等级。
在初步测试阶段,包装后的晶粒将会被置于各种环境下测试其电气特性,例如消耗功率、速度、电压容忍度...等。
半导体芯片生产工艺流程
半导体芯片生产工艺流程第一步：晶圆制备晶圆是半导体芯片的基板，通常由硅材料制成。
晶圆的制备包括以下步骤：1.片源选取：从整片的硅材料中选取出纯度较高的区域，作为晶圆的片源。
2.切割：将选定的片源切割成薄片，通常每片厚度约为0.7毫米。
3.扩散：在晶圆表面通过高温扩散将杂质元素掺入硅材料中，以改变硅的导电性能。
4.清洗：使用化学方法对晶圆进行清洗，以去除表面的杂质和污染物。
第二步：芯片制造在晶圆上制造半导体芯片的过程称为前向工艺，包括以下主要步骤：1.硅酸化：在晶圆表面涂覆一层薄的二氧化硅（SiO2）膜，用于保护晶圆表面和隔离电路部件。
2.光刻：通过将光线投射到晶圆上，将设计好的电路图案转移到光刻胶上，形成掩膜图案。
3.电离注入：使用高能离子注入设备将杂质元素注入到晶圆中，以改变硅的特性，形成PN结等半导体电路元件。
4.氧化：将晶圆加热至高温，并与氧气反应，使表面生成二氧化硅（SiO2）绝缘层，用于隔离电路元件。
5.金属沉积：通过物理或化学方法在晶圆上沉积金属层，用于形成电路的导线和连接。
6.蚀刻：使用化学溶液腐蚀晶圆表面的非金属部分，以形成电路图案。
7.清洗和检测：对制造好的芯片进行清洗和检测，以排除可能存在的缺陷和故障。
第三步：封装测试芯片制造完成后，需要进行封装和测试，以形成最终的可供使用的芯片产品。
封装测试的主要步骤包括：1.封装：将制造好的芯片放置在塑料或陶瓷封装体中，并使用焊接或线缝将芯片与封装体连接起来。
2.金线键合：使用金线将芯片的引脚与封装体上的引脚连接起来，以形成电路的连接。
3.制卡：将封装好的芯片焊接到载板上，形成芯片模块。
4.测试：对封装好的芯片进行功能测试、可靠性测试和性能测试，以确保芯片的质量和性能达到设计要求。
5.修补和排序：对测试后出现的故障芯片进行修补或淘汰，将合格芯片分组进行分类和排序。
以上就是半导体芯片生产工艺流程的主要步骤，每个步骤都需要精密的设备和技术来完成。
半导体IC制造流程
半导体IC制造流程半导体IC制造流程是一个复杂而精细的过程，涉及到多个阶段和工艺步骤。
下面是一个典型的半导体IC制造流程，包括从晶圆准备、光刻、沉积、离子注入、扩散、清洗、封装等多个步骤。
1.晶圆准备：半导体IC制造的第一步是将单晶硅材料切割成圆盘状晶圆。
晶圆通常直径为12英寸，表面经过多次抛光，以获得非常光滑和干净的表面。
2.光刻：光刻是制造半导体IC的关键步骤之一、首先，在晶圆表面上涂覆一层光刻胶。
然后，使用光刻机，在光刻胶上通过光掩膜进行曝光，将芯片的图案投影在光刻胶上。
接下来，通过化学处理将光刻胶制成图案的模板。
3.沉积：沉积是向晶圆表面加一层材料的过程，以形成IC芯片的多个层次。
常用的沉积方法有化学气相沉积（CVD）和物理气相沉积（PVD）。
CVD利用化学反应在晶圆表面上沉积一层薄膜材料，而PVD则是通过蒸发或溅射将材料沉积在晶圆表面。
4.离子注入：离子注入是将掺杂物注入晶圆中的过程，以改变晶圆材料的导电性质。
通过离子注入，可以选择性地改变半导体材料的电子输运特性。
离子注入使用精确的能量和剂量控制，以确保掺杂效果准确。
5.扩散：扩散是在掺杂完成后，通过加热晶圆使其扩散并混合掺杂物的过程。
通过扩散，掺杂物将在晶体中形成预定的浓度梯度。
这是制造晶体管中P-N结的关键步骤。
6.清洗：半导体制造过程中，晶圆表面容易受到污染。
因此，在每个制造步骤之后，都需要对晶圆进行清洗，以去除任何残留物和污染物。
常用的清洗方法包括溶液浸泡、超声波清洗和离子束清洗等。
7.封装：封装是将制造好的IC芯片封装在适当的外壳中的过程。
封装通常包括将芯片连接到引脚（通常通过焊接或压接）、封装芯片和引脚，并保护芯片免受外界环境的影响。
封装也提供了芯片与外部系统的电子连接。
以上所述是一个典型的半导体IC制造流程，仅涵盖了主要的制造步骤。
实际制造流程可能因芯片类型、工艺要求和制造工厂的不同而有所差异。
此外，半导体IC制造流程还包括质量控制、测试和分选等步骤，以确保最终产出的芯片能够满足规格要求。
ic工艺流程及对应半导体设备 -回复
ic工艺流程及对应半导体设备-回复IC（集成电路）工艺流程是将晶体硅材料转变为功能完整的半导体芯片的过程。
IC工艺流程涉及多个步骤和对应的半导体设备。
本文将以IC工艺流程及对应半导体设备为主题，从原材料准备到芯片封装，逐一介绍每个步骤的工艺流程和所需设备。
第一步：原材料准备IC工艺流程的第一步是准备原材料，主要是晶体硅。
晶体硅是制造芯片的基础材料，它具有优异的半导体特性。
在准备晶体硅时，需要进行多次加工和纯化，以确保最终制得高纯度的晶体硅材料。
这个过程通常在成熟的硅材料制造厂完成。
第二步：晶圆制备晶圆制备是将晶体硅材料切割成薄片的过程。
晶圆是制造芯片的基础，它通常具有圆形形状，并在制造过程中经过多次加工和平整处理。
晶圆制备的设备包括切割机、研磨机和抛光机，用于将晶体硅坯料切割成特定直径和厚度的圆形硅片。
第三步：晶圆清洗和分选在晶圆制备完成后，需要进行清洗和分选。
这个步骤旨在去除晶圆表面的污染物和杂质，并选择合格的晶圆用于后续加工。
晶圆清洗和分选设备通常包括化学清洗机、离子束刻蚀机和光学检测仪等。
第四步：光刻光刻是IC工艺流程中的关键步骤之一，主要用于定义芯片上的图案和结构。
在光刻中，使用光刻胶覆盖整个晶圆，并通过使用光刻机上的光学系统，将预定图案投影到光刻胶上。
然后将光刻胶进行显影，形成所需的图案。
光刻设备包括光刻机、光刻胶和显影设备等。
第五步：蚀刻蚀刻是将芯片表面不需要的部分去除的过程。
蚀刻可以分为湿法和干法两种形式，其中湿法蚀刻使用化学物质进行刻蚀，而干法蚀刻则是利用等离子体或原子束进行刻蚀。
蚀刻设备主要有湿法蚀刻机、干法蚀刻机和刻蚀气体供应系统等。
第六步：沉积沉积是用于在芯片表面上制造材料层的过程。
沉积技术包括物理气相沉积（PECVD）、热氧化、化学气相沉积（CVD）等。
沉积设备根据不同的沉积技术而不同，主要包括PECVD设备、热氧化炉和CVD设备等。
第七步：金属化金属化是制造芯片的导线和连接器的过程。
半导体制造主要流程
半导体制造主要流程半导体制造是一项复杂而又精密的过程，它是将硅片转化为半导体芯片的过程。
下面将详细介绍半导体制造的主要流程。
1. 设计和制造掩膜：半导体制造的第一步是设计和制造掩膜。
设计师使用计算机软件来创建掩膜图形，然后将这些图形转化为掩膜，以便在硅片上形成所需的电路图案。
2. 清洗硅片：在制造过程中，硅片必须经过严格的清洗，以去除表面的污染物和杂质。
这一步骤是非常重要的，因为任何污染物都可能导致芯片的性能下降。
3. 沉积薄膜：接下来，需要将一层薄膜沉积在硅片上。
这可以通过化学气相沉积（CVD）或物理气相沉积（PVD）等技术来实现。
沉积的薄膜可以用于增强芯片的电性能或作为保护层。
4. 刻蚀：在刻蚀过程中，使用化学物质或离子束来去除不需要的薄膜层。
这一步骤是为了形成电路的特定图案和结构。
5. 掺杂：在制造过程中，需要向硅片中掺杂特定的杂质，以改变硅片的电性能。
这可以通过离子注入或扩散等技术来实现。
6. 金属沉积：在芯片制造的某些区域，需要沉积金属层来建立电路的连接。
这可以通过物理气相沉积、化学气相沉积或电镀等技术来实现。
7. 刻蚀金属层：与薄膜刻蚀类似，金属层也需要进行刻蚀，以形成所需的金属电路图案。
8. 封装和测试：在芯片制造的最后阶段，将芯片封装在塑料或陶瓷封装中，并进行严格的测试。
测试的目的是确保芯片的质量和性能符合要求。
以上就是半导体制造的主要流程。
通过这些步骤，我们可以制造出高性能的半导体芯片，用于各种电子设备中，如手机、电脑和汽车等。
这些芯片的制造过程需要高度的技术和精确度，以确保芯片的质量和性能达到最佳状态。
半导体芯片制作流程
半导体芯片制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!半导体芯片制作流程。
1. 设计。
设计半导体芯片的架构和电路。
工程师将芯片功能绘制成详细的示意图，定义其逻辑门、互连和存储单元。
半导体IC制造程序
一、晶圆处理制程??晶圆处理制程之主要工作为在硅晶圆上制作电路与电子组件（如晶体管、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘量（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随着产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之后，接着进行氧化（Oxidation）及沈积，最后进行微影、蚀刻及离子植入等反复步骤，以完成晶?Die），Probe）。
）并分三、IC?Cir cuit四、测试制程??半导体制造最后一个制程为测试，测试制程可分成初步测试与最终测试，其主要目的除了为保证顾客所要的货无缺点外，也将依规格划分IC的等级。
在初步测试阶段，包装后的晶粒将会被置于各种环境下测试其电气特性，例如消耗功率、速度、电压容忍度．．．等。
测试后的IC将会将会依其电气特性划分等级而置入不同的Bin中（此过程称之为Bin Splits），最后因应顾客之需求规格，于相对应的Bin中取出部份IC做特殊的测试及烧机（Burn-In），此即为最终测试。
最终测试的成品将被贴上规格卷标（Brand）并加以包装而后交与顾客。
未通过的测试的产品将被降级（Downgrading）或丢弃。
? 《晶柱成长制程》硅晶柱的长成，首先需要将纯度相当高的硅矿放入熔炉中，并加入预先设定好的金属物质，使产生出来的硅晶柱拥有要求的电性特质，接着需要将所有物质融化后再长成单晶的硅晶柱，以下将对所有晶柱长成制程做介绍。
?融化（???尾部成长（Tail Growth）当晶体成长到固定（需要）的长度后，晶棒的直径必须逐渐地缩小，直到与液面分开，此乃避免因热应力造成排差与滑移面现象。
《晶柱切片后处理》硅晶柱长成后，整个晶圆的制作才到了一半，接下必须将晶柱做裁切与检测，裁切掉头尾的晶棒将会进行外径研磨、切片等一连串的处理，最后才能成为一片片价值非凡的晶圆，以下将对晶柱的后处理制程做介绍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《半导体IC制造流程》、晶圆处理制程晶圆处理制程之主要工作为在硅晶圆上制作电路与电子组件（如晶体管、电容体、逻辑闸等，为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Micro processor为例,其所需处理步骤可达数百道，而其所需加工机台先进且昂贵,动辄数千万一台，其所需制造环境为为一温度、湿度与含尘量（Particle均需控制的无尘室（Clea n-Room虽然详细的处理程序是随着产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning之后,接着进行氧化（Oxidation及沈积,最后进行微影、蚀刻及离子植入等反复步骤，以完成晶圆上电路的加工与制作。
、晶圆针测制程经过Wafer Fab之制程后，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die,在一般情形下，同一片晶圆上皆制作相同的芯片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过芯片允收测试，晶粒将会一一经过针测（Probe仪器以测试其电气特性,而不合格的的晶粒将会被标上记号（Ink Dot，此程序即称之为晶圆针测制程（Wafer Probeo然后晶圆将依晶粒为单位分割成一粒粒独立的晶粒，接着晶粒将依其电气特性分类（Sort并分入不同的仓（Die Bank,而不合格的晶粒将于下一个制程中丢弃。
二、IC构装制程IC构装制程（Packaging则是利用塑料或陶瓷包装晶粒与配线以成集成电路（Integrated Circuit;简称IC,此制程的目的是为了制造出所生产的电路的保护层，避免电路受到机械性刮伤或是高温破坏。
最后整个集成电路的周围会向外拉出脚架（Pin ,称之为打线，作为与外界电路板连接之用。
四、测试制程半导体制造最后一个制程为测试，测试制程可分成初步测试与最终测试，其主要目的除了为保证顾客所要的货无缺点外，也将依规格划分IC的等级。
在初步测试阶段，包装后的晶粒将会被置于各种环境下测试其电气特性，例如消耗功率、速度、电压容忍度…等。
测试后的IC将会将会依其电气特性划分等级而置入不同的Bin中（此过程称之为Bin Splits,最后因应顾客之需求规格，于相对应的Bin中取出部份IC 做特殊的测试及烧机（Burn-In,此即为最终测试。
最终测试的成品将被贴上规格卷标（Brand并加以包装而后交与顾客。
未通过的测试的产品将被降级（Downgrading或丢弃。
《晶柱成长制程》硅晶柱的长成，首先需要将纯度相当高的硅矿放入熔炉中，并加入预先设定好的金属物质，使产生出来的硅晶柱拥有要求的电性特质，接着需要将所有物质融化后再长成单晶的硅晶柱，以下将对所有晶柱长成制程做介绍。
长晶主要程序：融化（MeltDown此过程是将置放于石英坩锅内的块状复晶硅加热制高于摄氏1420度的融化温度之上，此阶段中最重要的参数为坩锅的位置与热量的供应，若使用较大的功率来融化复晶硅，石英坩锅的寿命会降低，反之功率太低则融化的过程费时太久，影响整体的产能。
颈部成长（Neck Growth当硅融浆的温度稳定之后，将＜1.0.0＞方向的晶种渐渐注入液中，接着将晶种往上拉升,并使直径缩小到一定（约6mm,维持此直径并拉长10-20cm,以消除晶种内的排差（dislocation,此种零排差（dislocation-free的控制主要为将排差局限在颈部的成长。
晶冠成长（Crown Growth长完颈部后，慢慢地降低拉速与温度，使颈部的直径逐渐增加到所需的大小。
晶体成长（Body Growth利用拉速与温度变化的调整来迟维持固定的晶棒直径，所以坩锅必须不断的上升来维持固定的液面高度，于是由坩锅传到晶棒及液面的辐射热会逐渐增加，此辐射热源将致使固业界面的温度梯度逐渐变小，所以在晶棒成长阶段的拉速必须逐渐地降低,以避免晶棒扭曲的现象产生。
尾部成长（Tail Growth当晶体成长到固定（需要的长度后，晶棒的直径必须逐渐地缩小，直到与液面分开, 此乃避免因热应力造成排差与滑移面现象。
《晶柱切片后处理》硅晶柱长成后，整个晶圆的制作才到了一半，接下必须将晶柱做裁切与检测，裁切掉头尾的晶棒将会进行外径研磨、切片等一连串的处理，最后才能成为一片片价值非凡的晶圆，以下将对晶柱的后处理制程做介绍。
切片（Slic ing长久以来经援切片都是采用内径锯，其锯片是一环状薄叶片，内径边缘镶有钻石颗粒，晶棒在切片前预先黏贴一石墨板，不仅有利于切片的夹持，更可以避免在最后切断阶段时锯片离开晶棒所造的破裂。
切片晶圆的厚度、弓形度（bow及挠屈度（warp等特性为制程管制要点。
影响晶圆质量的因素除了切割机台本身的稳定度与设计外，锯片的张力状况及钻石锐利度的保持都有很大的影响。
圆边（Edge P olishi ng刚切好的晶圆，其边缘垂直于切割平面为锐利的直角，由于硅单晶硬脆的材料特性,此角极易崩裂，不但影响晶圆强度，更为制程中污染微粒的来源，且在后续的半导体制成中，未经处理的晶圆边缘也为影响光组与磊晶层之厚度，固须以计算机数值化机台自动修整切片晶圆的边缘形状与外径尺寸。
研磨（La pping研磨的目的在于除去切割或轮磨所造成的锯痕或表面破坏层，同时使晶圆表面达到可进行抛光处理的平坦度。
蚀刻（Etch ing晶圆经前述加工制程后，表面因加工应力而形成一层损伤层（damaged layer在抛光之前必须以化学蚀刻的方式予以去除，蚀刻液可分为酸性与碱性两种。
去疵（Getteri ng利用喷砂法将晶圆上的瑕疵与缺陷感到下半层，以利往后的IC制程。
抛光（P olish ing晶圆的抛光，依制程可区分为边缘抛光与表面抛光两种边缘抛光（Edge Polishing边缘抛光的主要目的在于降低微粒（particle附着于晶圆的可能性，并使晶圆具备较佳的机械强度，但需要的设备昂贵且技术层面较高，除非各户要求，否则不进行本制程。
表面抛光（Surface Polishing表面抛光是晶圆加工处理的最后一道步骤，移除晶圆表面厚度约10-20微米，其目的在改善前述制程中遗留下的微缺陷，并取得局部平坦度的极佳化，以满足IC制程的要求。
基本上本制程为化学-机械的反应机制，由研磨剂中的NaOH , KOH ,NH4OH腐蚀晶圆的最表层，由机械摩擦作用提供腐蚀的动力来源。
《晶圆处理制程介绍》基本晶圆处理步骤通常是晶圆先经过适当的清洗（Clea ning之后，送到热炉管（Furnace内，在含氧的环境中，以加热氧化（Oxidation的方式在晶圆的表面形成一层厚约数百个的二氧化硅（Si02层，紧接着厚约1000A到2000A的氮化硅（Si3N4层将以化学气相沈积（Chemical Vapor Deposition;CVP的方式沈积（Deposition在刚刚长成的二氧化硅上，然后整个晶圆将进行微影（Lithography的制程，先在晶圆上上一层光阻（Photoresist再将光罩上的图案移转到光阻上面。
接着利用蚀刻（Etching技术,将部份未被光阻保护的氮化硅层加以除去，留下的就是所需要的线路图部份。
接着以磷为离子源（Io n Source对整片晶圆进行磷原子的植入（Ion Imp la ntatio n,然后再把光阻剂去除（Photoresist Scrip制程进行至此,我们已将构成集成电路所需的晶体管及部份的字符线（Word Lines,依光罩所提供的设计图案，依次的在晶圆上建立完成，接着进行金属化制程（Metallization,制作金属导线，以便将各个晶体管与组件加以连接，而在每一道步骤加工完后都必须进行一些电性、或是物理特性量测，以检验加工结果是否在规格内（Inspection and Measuremen如此重复步骤制作第一层、第二层…的电路部份,以在硅晶圆上制造晶体管等其它电子组件；最后所加工完成的产品会被送到电性测试区作电性量测。
根据上述制程之需要，FAB厂内通常可分为四大区：1黄光本区的作用在于利用照相显微缩小的技术，定义出每一层次所需要的电路图，因为采用感光剂易曝光，得在黄色灯光照明区域内工作，所以叫做「黄光区」。
微影成像（雕像术；lithography决定组件式样（pattern尺寸（dimension以及电路接线（routing 在黄光室内完成，对温•湿度维持恒定的要求较其它制程高一个现代的集成电路（IC含有百万个以上的独立组件，而其尺寸通常在数微米，在此种尺寸上，并无一合适的机械加工机器可以使用，取而代之的是微电子中使用紫外光的图案转换（Patterning这个过程是使用光学的图案以及光感应膜来将图案转上基板，此种过程称为光刻微影（Photolithography,此一过程的示意图说明于下图光刻微影技主要在光感应薄膜，称之为光阻，而光阻必须符合以下五点要求：1.光阻与基板面黏着必须良好。
2.在整个基板上，光阻厚度必须均匀。
3.在各个基板上，光阻厚度必须是可预知的。
4.光阻必须是感光的所以才能做图案转换。
5.光阻必须不受基板蚀刻溶液的侵蚀。
在光刻微影过程，首先为光阻涂布，先将适量光阻滴上基板中心，而基板是置于光阻涂布机的真空吸盘上，转盘以每分钟数千转之转速，旋转30-60秒，使光阻均匀涂布在基板上，转速与旋转时间，依所需光阻厚度而定。
曝照于紫外光中，会使得光阻的溶解率改变。
紫外光通过光罩照射于光阻上，而在光照及阴影处产生相对应的图形，而受光照射的地方，光阻的溶解率产生变化，称之为光化学反应，而阴影处的率没有变化，这整个过称之为曝光（exposu©在曝光之后, 利用显影剂来清洗基板，将光阻高溶解率部份去除，这个步骤，称之为显影（Develo pment而光阻去除的部份依不同型态的光阻而有不同，去除部份可以是被光照射部份或是阴影部份，如果曝光增加光阻的溶解率，则此类光阻为正光阻，如果曝光降低光阻的溶解率，则称此类光阻为负光阻。
在显影后，以蚀刻液来蚀刻含在有图案（pattern光阻的基板蚀刻液去除未受光阻保护的基板部份，而受光阻保护部份，则未受蚀刻。
最后，光阻被去除，而基板上则保有被制的图案。
黄光制程:1.上光阻2.软烤（预烤：90 - 100度C - 30 min <—使光阻挥发变硬一点o3.曝光显像4.硬烤：200度C〜30 min <~~把剩下的挥发气体完全挥发使其更抗腐蚀但不可烤太久因为最后要把光阻去掉o相关仪器材料：1.光阻（P hotoresist2.光罩（mask3.对准机（mask alig ner4.曝光光源（exposure source5.显像溶液（develope solution6.烤箱（heat ing ove n光阻：1.正光阻:曝光区域去除2.负光阻:曝光区域留下曝光光源:1.可见光4000〜7000埃2.紫外线< 4000埃（深紫外线0.25um最多到0.18um ,找不到合适的光阻及散热问题，但解析很好，可整片曝光。
