标准贯入试验作业指导书

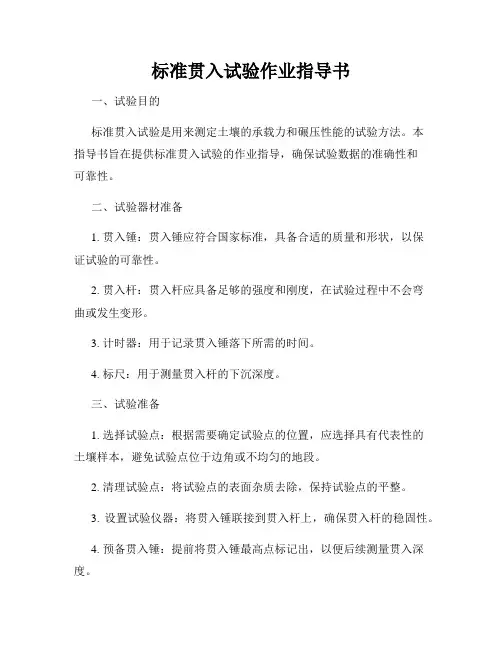

标准贯入试验作业指导书一、试验目的标准贯入试验是用来测定土壤的承载力和碾压性能的试验方法。
本指导书旨在提供标准贯入试验的作业指导，确保试验数据的准确性和可靠性。
二、试验器材准备1. 贯入锤：贯入锤应符合国家标准，具备合适的质量和形状，以保证试验的可靠性。
2. 贯入杆：贯入杆应具备足够的强度和刚度，在试验过程中不会弯曲或发生变形。
3. 计时器：用于记录贯入锤落下所需的时间。
4. 标尺：用于测量贯入杆的下沉深度。
三、试验准备1. 选择试验点：根据需要确定试验点的位置，应选择具有代表性的土壤样本，避免试验点位于边角或不均匀的地段。
2. 清理试验点：将试验点的表面杂质去除，保持试验点的平整。
3. 设置试验仪器：将贯入锤联接到贯入杆上，确保贯入杆的稳固性。
4. 预备贯入锤：提前将贯入锤最高点标记出，以便后续测量贯入深度。
四、试验步骤1. 起锤：将贯入锤提升至一定高度，使其具备足够的冲击能量。
2. 落锤：释放贯入锤，使其自由下落并撞击贯入杆顶部，开始贯入试验。
3. 计时：使用计时器记录贯入锤自顶部落下到达土壤下沉一定深度所需的时间。
4. 测量贯入深度：使用标尺准确测量贯入杆的下沉深度，记录数据。
5. 提取贯入杆：将贯入杆从土壤中慢慢取出，避免对试验数据造成干扰。
6. 清理试验点：在完成一次试验后，应清理试验点，确保下一次试验的准确性。
五、数据记录与分析1. 根据试验步骤中测量的贯入深度和贯入时间记录数据。
2. 对数据进行整理和统计分析，计算平均贯入深度和平均贯入时间。
3. 将试验数据进行比对，观察不同试验点的贯入特性与土壤性质的关系。
六、安全注意事项1. 在贯入试验过程中，操作人员应佩戴符合相关安全标准的个人防护装备。
2. 在起锤和落锤过程中，操作人员应保持足够的距离，以免发生伤害。
3. 在落锤时，注意确保贯入锤的自由落下，避免任何阻挡或干扰。
七、试验结果及评价根据数据分析的结果，得出试验测定的土壤承载力和碾压性能。
十一、标准贯入试验
十一、 标准贯入试验1. 试验的目的及意义（1） 评价地基土的物理状态； （2） 评价地基土的力学性能参数； （3） 计算天然地基的承载力；（4） 计算单桩的极限承载力及选择桩尖持力层； （5） 评价场地砂土和粉土的液化可能性及等级。
2. 试验的适用范围标准贯入试验适用于一般粘性土，粉土，砂土等。
3. 试验的基本原理标准贯入试验是用63.5Kg 的穿心锤，以76cm 的落距自由落下，将一定规格的标准贯入器打入土中，记录打入30cm 的锤击数，即标准贯入击数N ，并以此评价不同深度处土的工程性质。
这种试验方法常用来评价砂土密实度和液化特性。
根据功能转换关系，得 d p R AhE N=， 则 p d E N R Ah=⨯即锤击数N 的大小直接反映动贯入阻力d R 的大小，所以其直接反映被贯入土层的密实程度和力学性质。
4.试验仪器及制样工具（1）贯入器标准规格的贯入器是由对开管和管靴两部分组成的探头。
对开管是由两个半圆管合成的圆筒型取土器；管靴是一底端带刃口的圆筒体。
二者通过螺纹连接，管靴起到固定对开管的作用。
（2）穿心锤重63.5kg 的铸钢件，中间有一直径45mm 的穿心孔，此孔为放导向杆用。
国际、国内的穿心锤除重量相同外，锥形上不完全统一。
落锤能量受落距控制，落锤方式有自动脱钩和非自动脱钩两种。
目前国内普遍使用自动脱钩装置。
（3）触探杆国际上多用直径为40~50mm的无缝钢管，我国则常用直径为42mm的工程地质钻杆。
在与穿心锤连接处设置一锤垫。
5.试验步骤第一部分，准备工作：（1）、标准贯入试验需与钻探配合，钻进至需要进行标准贯入试验位置的土层标高以上15cm处。
（2）、在钻杆上安装标贯器，放入钻孔底部，避免冲击孔底。
（3）、吊装标贯锤和导杆，注意保持贯入器、钻杆、导向杆连接后的垂直。
第二部分，试验阶段：（1）、在钻赶上标上贯入深度标记，先标15cm标记，然后再标三个10cm标记。
（2）、采用自动脱钩装置将标贯锤提升至76cm后自由落下，将标贯器先打入15cm不记录锤击数。
标准贯入试验
（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.标准贯入试验设备规格表8-242.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
标准贯入试验(图文)
N≤10
10<N≤15 15<N≤30 N>30
松散
稍密 中密 密实
注：当用静力触探探头阻力判定砂土的密实度时，可根据 当地经验确定。
§8.5标准贯入试验资料应用
8.5.2确定粘性土、砂土的抗剪强度和变形参数 用标准贯入试验锤击数确定粘性土、砂土抗剪强 度和变形参数，见下表。
§8.3标准贯入试验要点
8.3.1《勘规》要求 3.由于手拉绳牵引贯入试验时，绳索与滑轮的摩 擦阻力及运转中绳索所引起的张力，消耗了一部分能 量，减少了落锤的冲击能，使锤击数增加；而自动落 锤完全克服了上述缺点，能比较真实地反映土的性状。 据有关单位的试验，N值自动落锤为手拉落锤的0.8倍， 为SR-30型钻机直接吊打时的0.6倍；据此，本规范规 定采用自动落锤法；
§8.5标准贯入试验资料应用
8.4.2整理资料 二.绘制N~h关系曲线 按照每贯入10cm的击数绘制标贯N-h曲线。
§8.5标准贯入试验资料应用
8.5.1确定砂土密度 《建筑地基基础设计规范》(GB-50007-2011)第 4.1.8条：砂土的密实度，可按表4.1.8分为松散、稍密、 中密、密实。
§8.5标准贯入试验资料应用
8.5.6判别砂土、粉土的液化 在地面下20m深度范围内，液化判别标准贯入锤 击数临界值可按下式计算：
N cr N 0 ln0.6d s 1.5 0.1d w 3 / c
式中 Ncr——液化判别标准贯入锤击数临界值； N0——液化判别标准贯入锤击数基准值，可按表 4.3.4采用；
§8.3标准贯入试验要点
8.3.1《勘规》要求 4.通过标贯实测，发现真正传输给杆件系统的 锤击能量有很大差异，它受机具设备、钻杆接头的 松紧、落锤方式、导向杆的摩擦、操作水平及其他 偶然因素等支配；美国ASTM-D4633—86制定了实测 锤击的力—时间曲线，用应力波能量法分析，即计 算第一压缩波应力波曲线积分可得传输杆件的能量； 通过现场实测锤击应力波能量，可以对不同锤击能 量的N值进行合理的修正。
标准贯入试验word资料9页
（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.2.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm 外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm 之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N 值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N 值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
（3）标准贯入试验应采用自动脱钩的自由落锤法，并减少导向杆与锤间的摩阻力，以保持锤击能量恒定，它对N 值影响极大。
地基承载力 标准贯入试验(标准化作业指导书)
公路工程试验检测中心有限公司地基承载力（标准贯入试验）标准化作业指导书一、依据的检测标准及技术要求本作业指导书依据的检测标准及技术要求是：《岩土工程勘察规范》（GB 50021-2001）（2009版）中的“标准贯入试验”。
参考规范为：《建筑地基处理技术规范》（JGJ 79-2012）。
二、适用范围适用于砂土、粉土和一般粘性土。
三、试验目的通过标准贯入试验得到标准贯入试验锤击数N值，并可对试验中取出的土样进行鉴别、记录，以辅助判断地基土的物理力学性质。
标准贯入试验并不能直接测定砂土、粉土和粘性土的强度、变形参数、地基承载力、单桩承载力、砂土和粉土的液化、成桩的可能性等物理力学性质，而是通过与其他原位试验手段或室内试验成果进行对比，建立关系式，积累地区经验，才能评价地基土的物理力学性质。
四、试验原理标准贯入试验（SPT）（standard penetration test）实质上属于动力触探之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头，称之为贯入器。
标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N表示，也称标贯击数。
五、仪器设备标准贯入试验的设备主要由贯入器、钻杆和穿心锤三部分组成，设备规格见表5.1。
表5.1 标准贯入试验设备规格六、试验准备6.1 收集和了解检测工程概况检测任务开展前，应对受检工程进行现场调查，搜集其工程地质资料、施工记录等，对于各土层的岩性特征进行详细了解并记录。
6.1.1 项目名称，建设、设计、施工、监理单位名称等信息；6.1.2 场地工程地质勘察报告。
内容应包括包括地貌、水文地质条件、土层分布等地质资料。
6.2 确认检测数量6.2.1 按照设计文件和委托方的要求进行检测。
6.2.2 对于强夯地基均匀性检验，可采用标准贯入试验。
标准贯入度试验
标准贯入度试验标准贯入度试验是土木工程领域中用来测试土壤密实度的一种重要试验方法。
通过该试验可以评估土壤的工程性质，为工程设计和施工提供重要的参考依据。
本文将详细介绍标准贯入度试验的原理、方法和应用。
一、试验原理。
标准贯入度试验是通过将一定重量的贯入锤自定高度自由落下，使其冲击土壤，然后测定冲击锤的下落次数和冲击土壤的深度来评价土壤的密实度。
试验中使用的冲击锤重量、冲击次数、冲击深度等参数是根据具体工程要求和土壤性质来确定的。
二、试验方法。
1. 试验前准备。
（1）选择代表性的土样，并将其清理干净。
（2）根据试验要求选择合适的贯入锤和贯入杆。
（3）调整试验设备，保证其稳定可靠。
2. 进行试验。
（1）将贯入锤提升至一定高度，使其自由落下冲击土壤。
（2）记录冲击锤的下落次数和冲击土壤的深度。
（3）根据试验要求进行多次试验，并取平均值作为最终结果。
3. 数据处理。
根据试验结果计算土壤的贯入度，通常以贯入度曲线来表示。
根据贯入度曲线可以分析土壤的密实度和工程性质。
三、试验应用。
标准贯入度试验在土木工程中具有广泛的应用，主要包括以下几个方面：1. 工程勘察，通过试验可以对不同地层土壤的密实度进行评价，为工程勘察提供重要依据。
2. 施工质量控制，在施工过程中可以通过试验监测土壤的密实度，保证工程质量。
3. 地基处理，根据试验结果选择合适的地基处理方法，提高土壤的承载力和稳定性。
4. 路基工程，对路基土壤的密实度进行评价，为路基工程设计和施工提供依据。
四、注意事项。
在进行标准贯入度试验时，需要注意以下几点：1. 选择代表性土样，保证试验结果的可靠性。
2. 严格按照试验方法操作，保证数据的准确性。
3. 根据具体工程要求选择合适的试验参数，以获得符合实际工程需要的试验结果。
五、总结。
标准贯入度试验是土壤工程中常用的试验方法，通过该试验可以评价土壤的密实度，为工程设计和施工提供重要的参考依据。
在进行试验时，需要严格按照试验方法操作，保证试验结果的准确性和可靠性。
标准贯入试验(图文)
§8.3标准贯入试验要点
8.3.1《勘规》要求
3.贯入器打入土中15cm后，开始记录每打入
10cm的锤击数，累计打入30cm的锤击数为标准贯入
试验锤击数N。当锤击数已达50击，而贯入深度未达
30cm时，可记录50击的实际贯入深度，按下式换算
成相当于30cm的标准贯入试验锤击数N，并终止试
验。
N 30 50
.
§8.5标准贯入试验资料应用
8.5.6判别砂土、粉土的液化 在地面下20m深度范围内，液化判别标准贯入锤
击数临界值可按下式计算：
N c rN 0l0 n .6 d s 1 .5 0 .1 d w 3 /c
式中 Ncr——液化判别标准贯入锤击数临界值； N0——液化判别标准贯入锤击数基准值，可按表
.
§8.2标准贯入试验设备
8.2.2标准贯入试验设备
.
§8.2标准贯入试验设备
8.2.2标准贯入试验设备
.
§8.2标准贯入试验设备
8.2.2标准贯入试验设备
.
§8.2标准贯入试验设备
8.2.2标准贯入试验设备
穿心锤
.
§8.3标准贯入试验要点
8.3.1《勘规》要求 《岩土工程勘察规范》(GB-50021-2001)第10.5.3
.
§8.3标准贯入试验要点
8.3.2试验方法 5.如钻进中需取样，则不应在锤击法取样后立
刻做标贯，而应在继续钻进一定深度(可根据土层软 硬程度而定)后再做标贯，以免人为增大N值；
6.钻孔直径不宜过大，以免加大锤击时探杆的 晃动；钻孔直径过大时，可减少N至50%，建议钻孔
直径上限为100mm，以免影响N值。
密实度
N≤10
第七章标准贯入试验
（3）试验设备
标准贯入试验系统组成： ① 贯入器； ② 穿心落锤； ③ 穿心导向触探杆。
穿心落锤 锤垫 穿心导向触探杆 贯入器
标准贯入试验设备规格及适用土类表
圆锥动力触探类型及设备规格
（4）标准贯入试验技术要求 1. 采用回转钻进，钻进过程中要防止孔底涌土。当孔 壁不稳定时，可采用泥浆或套管护壁，钻至试验标高 15cm 以上时应停止钻进，清除孔底残土后再进行贯入 试验。 2. 应采用自动脱钩的自由落锤装置并保证落锤平稳下 落，减小导向杆与锤间的摩阻力，避免锤击偏心和侧 向晃动，保持贯入器、探杆、导向杆连接后的垂直 度，锤击速率应小于每分钟30击。
5. 扭转剪切速率宜采用1º ~2º /10s，并在测得峰值强 度后继续测记1min。 6. 在峰值强度或稳定值测试完毕后，再顺扭转方向 连续转动6圈，测定重塑土的不排水抗剪强度。 7. 对开口钢环十字板剪切仪，应修正轴杆与土间摩 阻力的影响。
（5）试验成果及应用
十字板剪切试验的成果主要有：各试验点土的 不排水抗剪峰值强度、残余强度、重塑土强度和灵 敏度极其随深度变化曲线；抗剪强度与扭转角的关 系曲线等
由于十字板剪切试验得到的不排水抗剪强度一 般偏高，因此要经过修正才能用于工程设计，其修 正方法如下：
(Cu ) f Cu
修正系数取值
影响测试结果因素： 板头尺寸 剪应力分布 排水条件 土的各向异性 剪切速率 触变效应
1. 其他软土土 2. IL＞1的土 Daccal
（5）贯入击数的修正问题
杆长修正
上覆有效应力影响修正
地下水影响修正
（6）试验成果及应用
判断砂土密实度
标贯击数与砂土密实度的关系对照表
人力松绳
标准贯入试验作业指导书
本版修改内容1、标准贯入试验1.1目的推定砂土、粉土、黏性土、花岗岩残积土等天然地基的地基承载力，鉴别其岩土性状。
推定非碎石土换填地基、强夯地基、预压地基、不加填料振冲加密处理地基、注浆处理地基等处理土地基础的地基承载力，评价其地基处理效果。
评价复合地基增强体的施工质量。
1.2适用范围1.2.1标准贯入试验可用于以下地基检测：1、推定砂土、粉土、黏性土、花岗岩残积土等天然地基的地基承载力，鉴别其岩土性状。
2、推定非碎石土换填地基、强夯地基、预压地基、不加填料振冲加密处理地基、注浆处理地基等处理土地基础的地基承载力，评价其地基处理效果。
3、评价复合地基增强体的施工质量。
1.2.2标准贯入试验鉴别混凝土灌注桩桩端承载力层岩土性状可参照本章执行。
1.3设备1.3.1标准贯入试验的设备应符合表1.3.1的规定。
1.3.2应采用自动脱钩的自由落锤法进行标准贯入试验。
1.4现场检测1.4.1标准贯入试验孔应采用回转钻进。
标准贯入试验孔钻进时，应保持孔内水位略高于孔外地下水位。
当孔壁不稳定时，可用泥浆护壁。
钻至试验标准高以上15cm处，清除孔底残土后再进行试验。
1.4.2 标准贯入试验落锤高度为76±2cm，锤击速率应小于30击/min。
试验时，应保持贯入器、探杆、导向杆连接后的垂直度，减小导向杆与锤间的摩阻力避免锤击偏心和侧向晃动。
1.4.3贯入器打入土中15cm 后，开始记录每打入10cm 的锤击数，累计打入30cm 的锤击数为标准贯入试验实测锤击数N '。
当锤击数已达50击，而贯入深度未达30cm 时，应记录50击的总贯入深度，按式（1.4.3）计算标准贯入试验实测锤击数N '，并终止试验。
5030N S'=⨯∆ （1.4.3） 式中N '——标准贯入试验实测锤击数；S ∆——50击的总贯入深度（cm ）。
注：当鉴别混凝土灌注桩桩端持力层岩土性状时，标准贯入锤击数应达100击方可终止试验。
标准贯入试验(图文)
精选
11
§8.3标准贯入试验要点
8.3.1《勘规》要求
3.贯入器打入土中15cm后，开始记录每打入
10cm的锤击数，累计打入30cm的锤击数为标准贯入
试验锤击数N。当锤击数已达50击，而贯入深度未达
30cm时，可记录50击的实际贯入深度，按下式换算
成相当于30cm的标准贯入试验锤击数N，并终止试
验。
测定贯入器所在深度，要求残土厚度不大于0.1m。
精选
16
§8.3标准贯入试验要点
8.3.2试验方法
3.贯入时，穿心锤落距为0.76m，应采用自动落 锤装置，使穿心锤自由下落。
将贯入器以每分钟击打15~30次的频率，先打入 土中0.15m，不计锤击数；然后开始记录每打入0.10m 的锤击数，累计打入0.30m的锤击数为标准贯入击数N， 并记录贯入深度与试验情况。
标准贯入试验仅适用于砂土、粉土和一般黏性土， 不适用于软塑~流塑软土。
精选
2
§8.1标准贯入试验概念
8.1.1标准贯入试验概念
精选
3
§8.2标准贯入试验设备
8.2.1《勘规》要求 《岩土工程勘察规范》(GB-50021-2001)第10.5.2
条：标准贯入试验的设备应符合表10.5.2的规定。
精选
4
§8.2标准贯入试验设备
8.2.2标准贯入试验设备
标准贯入试验使用的仪器除贯入器外与重型动力 触探的仪器相同，主要由标准贯入器、触探杆和穿心 锤等组成。下图为标准贯入器示意图。
标准贯入器示意图
1-贯入器靴；2-由两个半圆管合成的贯入器器身；
3-出水孔ф15；4-精贯选入器头；5-触探杆
5
§8.2标准贯入试验设备
(优选)标准贯入试验图文
§8.3标准贯入试验要点
8.3.2试验方法
3.贯入时，穿心锤落距为0.76m，应采用自动落 锤装置，使穿心锤自由下落。
将贯入器以每分钟击打15~30次的频率，先打入 土中0.15m，不计锤击数；然后开始记录每打入0.10m 的锤击数，累计打入0.30m的锤击数为标准贯入击数N， 并记录贯入深度与试验情况。
§8.3标准贯入试验要点
8.3.1《勘规》要求
4.通过标贯实测，发现真正传输给杆件系统的 锤击能量有很大差异，它受机具设备、钻杆接头的 松紧、落锤方式、导向杆的摩擦、操作水平及其他 偶然因素等支配；美国ASTM-D4633—86制定了实测 锤击的力—时间曲线，用应力波能量法分析，即计 算第一压缩波应力波曲线积分可得传输杆件的能量； 通过现场实测锤击应力波能量，可以对不同锤击能 量的N值进行合理的修正。
8.2.1《勘规》要求 《岩土工程勘察规范》(GB-50021-2001)第10.5.2
条：标准贯入试验的设备应符合表10.5.2的规定。
§8.2标准贯入试验设备
8.2.2标准贯入试验设备 标准贯入试验使用的仪器除贯入器外与重型动力
触探的仪器相同，主要由标准贯入器、触探杆和穿心 锤等组成。下图为标准贯入器示意图。
标准贯入试验是用质量为63.5kg的穿心锤，以 76cm的落距，将标准规格的贯入器，自钻孔底部预 打15cm，记录再打入30cm的锤击数，判定土的力学 பைடு நூலகம்性。
标准贯入试验仅适用于砂土、粉土和一般黏性 土，不适用于软塑~流塑软土。
§8.1标准贯入试验概念
8.1.1标准贯入试验概念
§8.2标准贯入试验设备
5.重复1~4步骤，进行下一深度的标贯测试，直 至所需深度。一般每隔1m进行一次标贯试验。
标准贯入试验
我国目前采用的 SPT设备与国际标 准一致，《岩土工 程勘察规范》 （GB50021— 2002）要求SPT的 设备应符合表5-1的 规定。
2．穿心锤
重63.5kg的铸钢件，中间有一直径45mm的穿心孔，此孔为放导 向杆用。国际、国内的穿心锤除重量相同外，锥形上不完全统一。 落锤能量受落距控制，落锤方式有自动脱钩和非自动脱钩两种。目 前国内普遍使用自动脱钩装置。
3．触探杆
国际上多用直径为40~50mm的无缝钢管，我国 则常用直径为42mm的工程地质钻杆。在与穿心 锤连接处设置一锤垫。
表5-1 标准贯入试 验设备尺寸
落 贯入器
钻
锤 对开管 管靴 杆
锤的质量（kg） 落距（cm） 长度（mm） 外径（mm） 内径（mm） 长度（mm） 刃口角度 刃口单刃厚度（mm） 直径（mm） 相对弯曲
63.5 76 >500 51 35 50~76 18~20 2.5 42 <1/1000
二、标准贯入试验的基本原理
5．提出贯入器，将其中土样取出进行鉴别描述、记 录，然后换以钻具继续钻进，至下一需要进行试验的 深度，再重复上述操作。一般每隔1.0~2.0m进行一 次试验。
若遇比较密实的砂土， 贯入不足30cm的捶击 数已超过50击时，应终 止试验，并记录实际贯
6．在不能保持孔壁稳定的钻孔中进行试验时．应下 入深度△S（cm）和累
标准贯入试验是利用一定的落锤能量（锤重 63.5 kg，落距76cm）将标准规格的贯入器 贯入土中，根据打入土中30 cm的锤击数（N） 来判别土的工程性质的一种现场测试方法。其 试验原理与动力触探试验十分相似。因此，第 四章中关于动力触探的试验原理也适用于标准 贯入试验。
标准贯入试验
标准贯入试验一、原理：试验是采用质量为63.5kg 的穿心锤，以76cm 的落距，将一定规格的标准贯入器先打入土中15cm,然后开始记录锤击数目，将标准贯入器再打入土中30cm,用此30cm 的锤击数作为标准贯入试验的指标。
二、试验方法：1 、用钻机先钻到需要进行标准贯入试验的土层,清孔后,换用标准贯入器,并量得深度尺寸。
2、将贯入器垂直打入试验土层中，先打入15cm,不计击数，继续贯入土中30cm,记录其锤击数，此数即为标准贯入击数No 若遇比较密实的砂层，贯入不足30cm的锤击数已超过50击时，应终止试验，并记录实际贯入深度厶S和累计锤击数n,按下式换算成贯入30cm的锤击数N:N=30n/ △ Sn -- 所选取的任意贯入量的锤击数（击）△ S -- 对应锤击数n 的贯入量（cm）3、提出贯入器,将贯入器中土样取出,进行鉴别描述、记录,然后换以钻探工具继续钻进,到下一需要进行试验的深度，再重复上述操作，一般可每隔-2.0m进行了一次试验。
4、在不能保持孔壁稳定的钻孔中进行试验时,应下套管以保护孔壁,但试验深度必须在套管口75cm 以下,或采用泥浆护壁。
5、由于钻杆的弹性压缩会引起能量损耗，钻杆过长时传入贯入器的动能降低,因而减少每击的贯入深度,亦即提高了锤击数，所以需要根据杆长对锤击数进行修正:N=aNoNo——实际记录的锤击数a------ 修正系数，按3-13选用N-----修正后的锤击数3-136、对于同一层土应进行多次试验，然后取锤击数的平均值。
三、数据整理1、整理时应有以下资料：钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位等。
2、绘制标贯击数N与深度的关系曲线，或在地质剖面图上标出试验深度处的N值。
3、结合钻探及其他原位试验，依据N值在深度上的变化，对各土层的N值进行统计，统计时要剔除个别异常值。
四、试验结果应用1、根据N估计砂土的密实度见表3-142、根据N估计天然地基的容许承载力，见3-15、3-163-14 砂土的密实度表3-15砂土的容许承载力3-16 一般粘性土和老粘性土的容许承载力。
标准贯入试验
标准贯入试验标准贯入试验是土壤力学试验中常用的一种试验方法，用于测定土壤的抗剪强度和变形模量等参数，是土木工程和地基工程中重要的试验之一。
本文将从试验原理、试验方法、试验步骤和数据分析等方面对标准贯入试验进行介绍。
试验原理。
标准贯入试验是利用一根标准贯入钻杆，通过重锤的自由落体作用，使钻杆在土壤中连续贯入，测定钻杆在不同深度的贯入阻力。
根据试验中测得的贯入阻力与贯入深度的关系，可以计算出土壤的抗剪强度和变形模量等参数，从而为工程设计和施工提供依据。
试验方法。
进行标准贯入试验时，首先需要选择合适的试验设备和标准贯入钻杆，然后确定试验点位并进行现场勘测。
在试验过程中，需要严格按照相关标准和规范进行操作，保证试验数据的准确性和可靠性。
试验结束后，需要对试验设备进行清洁和保养，确保下次试验的顺利进行。
试验步骤。
1. 确定试验点位和试验深度。
2. 准备试验设备和标准贯入钻杆。
3. 进行试验前的现场勘测和土壤取样。
4. 进行试验操作，测量贯入阻力和贯入深度。
5. 记录试验数据，并进行数据分析和处理。
数据分析。
通过标准贯入试验得到的试验数据，可以进行进一步的分析和处理。
根据贯入阻力与贯入深度的关系曲线，可以计算出土壤的抗剪强度和变形模量等参数。
同时，还可以对试验数据进行统计分析，得出土壤的力学性质和工程特性。
总结。
标准贯入试验是一项重要的土壤力学试验，可以为工程设计和施工提供重要的参考依据。
在进行试验时，需要严格按照相关标准和规范进行操作，确保试验数据的准确性和可靠性。
同时，对试验数据的分析和处理也至关重要，可以得出土壤的力学参数，为工程提供科学的依据。
通过本文的介绍，相信读者对标准贯入试验有了更深入的了解，希望可以对相关领域的工程技术人员和学生有所帮助。
同时，也希望大家在进行标准贯入试验时，能够严格按照标准和规范进行操作，确保试验数据的准确性和可靠性。
原土体测试标准贯入试验
27
确定卵石土地基承载力和变形模量
