单片机第十章习题解答
单片机原理及应用教程(第2版)各章习题参考答案
3．简答题 (1) 单片机与微处理器的联系与区别： 微型计算机技术形成了两大分支：微处理器(MPU)和微控制器(MCU，即单片机)。
·2·
单片机原理及应用教程(第 2 版)
MPU是微型计算机的核心部件，它的性质决定了微型计算机的性能。通用型的计算机 已从早期的数值计算、数据处理发展到当今的人工智能阶段，它不仅可以处理文字、字符、 图形、图像等信息，而且还可以处理音频、视频等信息，并向多媒体、人工智能、虚拟现 实、网络通信等方向发展。它的存储容量和运算速度正在以惊人的速度发展，高性能的32 位、64位微型计算机系统正向大、中型计算机挑战。 MCU主要用于控制领域。由它构成的检测控制系统应该具有实时的、快速的外部响应 的功能，应该能迅速采集到大量数据，并在做出正确的逻辑推理和判断后实现对被控对象 参数的调整与控制。单片机直接利用了MPU 的发展成果，也发展了16 位、32 位、64 位 的机型，但它的发展方向是高性能、高可靠性、低功耗、低电压、低噪声和低成本。目前， 单片机仍然是以8 位机为主，16 位、32 位、64 位机并行发展的格局。单片机的发展主要 还是表现在其接口和性能不断满足多种多样检测对象的要求上，尤其突出表现在它的控制 功能上，用于构成各种专用的控制器和多机控制系统。 单片机与微型计算机的联系与区别： 从组成方面，微型计算机（通用机）通常将 CPU、RAM、 I/O 口、ROM 等部件以芯 片形式安装在主板上； 单片机则将上述部件被集成到单芯片中。 从功能方面，通用计算机擅长于数据运算、采集、处理、存储和传输；单片机的专长 则是测控，往往嵌入某个仪器/设备/系统中，使其达到智能化的效果。 (2) 集成度高、体积小；面向控制、功能强；抗干扰能力强；功耗低；使用方便；性 能价格比高；容易产品化；等等。 (3) 单片机内部一般包括中央处理器 CPU、随机存储器 RAM、只读存储器 ROM、输 入/输出接口电路、定时器/计数器以及串行通信接口等。 中央处理器 CPU 是单片机的核心部件，实现运算器、控制器的功能以及中断控制等； RAM 一般作为数据存储器，用来存储数据，暂存运行期间的数据、中间结果、堆栈、位 标志和数据缓冲等；ROM 一般作为程序存储器，用于存放应用程序；并行 I/O 口，使用上 不仅可灵活地选择输入或输出，还可作为系统总线或控制信号线，从而为扩展外部存储器 和 I/O 接口提供了方便；串行 I/O 用于串行通信；定时器/计数器用于产生定时脉冲，以实 现单片机的定时控制。 (4) 由于单片机功能的飞速发展，它的应用范围日益广泛，已远远超出了计算机科学 的领域。小到玩具、信用卡，大到航天器、机器人，从实现数据采集、过程控制、模糊控 制等智能系统到人类的日常生活，现已广泛应用于国民经济的各个领域，主要包括工业过 程控制、智能仪表、机电一体化产品、智能化接口、家用电器等领域。 (5) MCS-51系列；AT89系列；PIC系列；M68HC11系列；MCS-96系列；8XC196KX 系列；MSP430系列；SPCE系列；M68300系列；SH系列；TX99/TX49系列单片机等。
单片机原理及应用(第二版)6-10章 习题答案
第6章 AT89S51的定时/计数器参考答案1．答：（A ）对；（B ）错；（C ）错；（D ）错； 2．答：因为机器周期： 所以定时器/计数器工作方式0下，其最大定时时间为同样可以求得方式1下的最大定时时间为262.144ms ；方式2下的最大定时时间为1024ms 。
3．答：定时/计数器作定时时，其计数脉冲由系统振荡器产生的内部时钟信号12分频后提供。
定时时间与时钟频率和定时初值有关。
4．答：由于确认1次负跳变要花2个机器周期，即24个振荡周期，因此外部输入的计数脉冲的最高频率为系统振荡器频率的1/24。
5．答：定时器/计数器T0在计数和定时工作完成后，均采用中断方式工作。
除了第一次计数工作方式设置在主程序完成外，后面的定时或计数工作方式分别在中断程序完成，用一标志位识别下一轮定时器/计数器T0的工作方式。
参考程序如下：ORG 0000H LJMP MAIN ORG000BHLJMP IT0PMAIN: MOV TMOD,#06H ；定时器/计数器T0为计数方式2 MOV TL0,#156；计数100个脉冲的初值赋值MOV TH0,#156 SETB GATE ；打开计数门 SETB TR0 ；启动T0，开始计数 SETB ET0 ；允许T0中断 SETB EA ；CPU 开中断CLRF0；设置下一轮为定时方式的标志位WAIT: AJMP WAIT IT0P: CLREA ；CPU 关中断)(410312126s f T OSCcy μ=⨯==)(192.81042261313ms T T C MAX =⨯⨯=⨯=-JB F0,COUNT ；F0=1，转计数方式设置MOV TMOD,#00H ；定时器/计数器T0为定时方式0MOV TH0,#0FEH ；定时1ms初值赋值MOV TL0,#0CHSETB EARETICOUNT: MOV TMOD,#06HMOV TL0,#156SETB EARETI6. 答：定时器/计数器的工作方式2具有自动恢复初值的特点，适用于精确定时，比如波特率的产生。
(完整版)单片机课后习题答案
(2)在使用80C31时,EA信号引脚的处理方法
因为80C31没有片内的程序存储器，所以在使用它时必定要有外部的程序存储 器，EA信号引脚应接低电平。
12.89C51单片机有哪些信号需要芯片引脚以第2功能的方式提供?
答：第一功能 第二功能 串行口：P3.0 RXD(串行输入口)
P3.1 TXD(串行输出口)
9.读端口锁存器和 “读引脚 ”有何不同？各使用哪种指令？
答：读锁存器（ANLP0,A）就是相当于从存储器中拿数据，而读引脚是从外部 拿数据（如MOV A,P1这条指令就是读引脚的，意思就是把端口p1输入数据送 给A）传送类MOV，判位转移JB、JNB、这些都属于读引脚，平时实验时经常 用这些指令于外部通信，判断外部键盘等；字节交换XCH、XCHD算术及逻辑 运算
ORL、CPL、ANL、ADD、ADDC、SUBB、INC、DEC控制转移CJNE、DJNZ都属于读锁存器。10.89C51
P0〜P3口结构有何不同？用作通用I/O口输入数据时，应注意什么？
答：P0口内部没有上拉电阻，可以用做16位地址的低8位；
P3有第二功能；
P2口可以用做16位地址的高8位；
需要上拉电阻。OC门电路无法输出高低电平，只有靠上拉电阻才能实现
(2)位寻址区(20H~2FH)
从内部数据RAM区的32~47(20H~2FH)的16个字节单元，共包含128位，是可 位寻址的RAM区。这16个字节单元，既可进行字节寻址，又可实现位寻址。
(3)字节寻址区(30H~7FH)

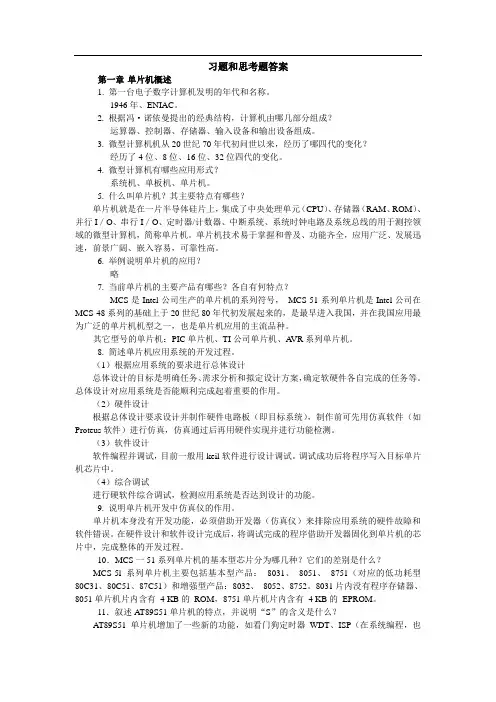

单片机原理与应用(盛珣华)习题和思考题答案
习题和思考题答案第一章单片机概述1. 第一台电子数字计算机发明的年代和名称。
1946年、ENIAC。
2. 根据冯·诺依曼提出的经典结构，计算机由哪几部分组成？运算器、控制器、存储器、输入设备和输出设备组成。
3. 微型计算机机从20世纪70年代初问世以来，经历了哪四代的变化？经历了4位、8位、16位、32位四代的变化。
4. 微型计算机有哪些应用形式？系统机、单板机、单片机。
5. 什么叫单片机？其主要特点有哪些？单片机就是在一片半导体硅片上，集成了中央处理单元（CPU）、存储器（RAM、ROM）、并行I／O、串行I／O、定时器/计数器、中断系统、系统时钟电路及系统总线的用于测控领域的微型计算机，简称单片机。
单片机技术易于掌握和普及、功能齐全，应用广泛、发展迅速，前景广阔、嵌入容易，可靠性高。
6. 举例说明单片机的应用？略7. 当前单片机的主要产品有哪些？各自有何特点？MCS是Intel公司生产的单片机的系列符号，MCS-51系列单片机是Intel公司在MCS-48系列的基础上于20世纪80年代初发展起来的，是最早进入我国，并在我国应用最为广泛的单片机机型之一，也是单片机应用的主流品种。
其它型号的单片机：PIC单片机、TI公司单片机、A VR系列单片机。
8. 简述单片机应用系统的开发过程。
（1）根据应用系统的要求进行总体设计总体设计的目标是明确任务、需求分析和拟定设计方案，确定软硬件各自完成的任务等。
总体设计对应用系统是否能顺利完成起着重要的作用。
（2）硬件设计根据总体设计要求设计并制作硬件电路板（即目标系统），制作前可先用仿真软件（如Proteus软件）进行仿真，仿真通过后再用硬件实现并进行功能检测。
（3）软件设计软件编程并调试，目前一般用keil软件进行设计调试。
调试成功后将程序写入目标单片机芯片中。
（4）综合调试进行硬软件综合调试，检测应用系统是否达到设计的功能。
9. 说明单片机开发中仿真仪的作用。
单片机课后习题答案
《单片机原理及应用》习题参考答案第一章1. 为什么计算机要采用二进制数？学习十六进制数的目的是什么？在计算机中，由于所采用的电子逻辑器件仅能存储和识别两种状态的特点，计算机内部一切信息存储、处理和传送均采用二进制数的形式。
可以说，二进制数是计算机硬件能直接识别并进行处理的惟一形式。
十六进制数可以简化表示二进制数。
2．(1) 01111001 79H (2) 0.11 0.CH (3) 01111001.11 79.CH(4) 11101010.101 0EA.AH (5)01100001 61H (6) 00110001 31H3.(1) 0B3H (2)80H (3) 17.AH (4) 0C.CH4.(1)01000001B 65 (2) 110101111B 4315.(1) 00100100 00100100 00100100 (2) 10100100 11011011 11011100(5) 10000001 11111110 111111116.00100101B 00110111BCD 25H7.137 119 898．什么是总线？总线主要有哪几部分组成？各部分的作用是什么？总线是连接计算机各部件之间的一组公共的信号线。
一般情况下，可分为系统总线和外总线。
系统总线应包括：地址总线（AB）控制总线（CB）数据总线（DB）地址总线(AB)：CPU根据指令的功能需要访问某一存储器单元或外部设备时，其地址信息由地址总线输出，然后经地址译码单元处理。
地址总线为16位时，可寻址范围为216=64K，地址总线的位数决定了所寻址存储器容量或外设数量的范围。
在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。
控制总线(CB)：由CPU产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。
CPU还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。
单片机应用技术第10章答案
10-1. 把模拟量采集成为模拟电流或模拟电压，然后变换成离散的数字量才能送入计算机处理。
10-2. 实现模/数转换的方法比较多，常见的有计数法、双积分法和逐次逼近法。
10-3．根据A、B、C地址信号确定。
10-4．通道地址锁存信号输入端，上升沿有效。
10-5．串行数据输出接口的A/D转换器引脚少、体积小、接口所需I/O端口数量少，有利于缩小系统体积而提高集成度，尤其在模拟、数字信号需要隔离的场所，能够方便廉价地实现隔离。
10-6．电流和电压。
10-7 MCS-51与DAC0832连接时有三种方式：单缓冲方式、双缓冲方式和完全直通方式。
单缓冲方式。
10-8略。
10-9．直通方式。
10-10．略
286。
单片机课后习题答案(清华大学出版社)
章1 绪论1．第一台计算机的问世有何意义？答：第一台电子数字计算机ENIAC问世，标志着计算机时代的到来。
与现代的计算机相比，ENIAC有许多不足，但它的问世开创了计算机科学技术的新纪元，对人类的生产和生活方式产生了巨大的影响。
2．计算机由哪几部分组成？答：由运算器、控制器、存储器、输入设备和输出设备组成，运算器与控制器合称为CPU。
3．微型计算机由哪几部分构成？答：微型计算机由微处理器、存储器和I/O接口电路构成。
各部分通过地址总线（AB）、数据总线（DB）和控制总线（CB）相连。
4．微处理器与微型计算机有何区别？答：微处理器集成了运算器和控制器（即CPU）；而微型计算机包含微处理器、存储器和I/O接口电路等。
5．什么叫单片机？其主要特点有哪些？答：在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机。
单片机主要特点有：控制性能和可靠性高；体积小、价格低、易于产品化；具有良好的性能价格比。
6．微型计算机有哪些应用形式？各适于什么场合？答：微型计算机有三种应用形式：多板机（系统机）、单板机和单片机。
多板机，通常作为办公或家庭的事务处理及科学计算，属于通用计算机。
单板机，I/O设备简单，软件资源少，使用不方便。
早期主要用于微型计算机原理的教学及简单的测控系统，现在已很少使用。
单片机，单片机体积小、价格低、可靠性高，其非凡的嵌入式应用形态对于满足嵌入式应用需求具有独特的优势。
目前，单片机应用技术已经成为电子应用系统设计的最为常用技术手段。
7．当前单片机的主要产品有哪些？各有何特点？答：多年来的应用实践已经证明，80C51的系统结构合理、技术成熟。
因此，许多单片机芯片生产厂商倾力于提高80C51单片机产品的综合功能，从而形成了80C51的主流产品地位，近年来推出的与80C51兼容的主要产品有：●ATMEL公司融入Flash存储器技术推出的AT89系列单片机；●Philips公司推出的80C51、80C552系列高性能单片机；●华邦公司推出的W78C51、W77C51系列高速低价单片机；●ADI公司推出的ADμC8xx系列高精度ADC单片机；●LG公司推出的GMS90/97系列低压高速单片机；●Maxim公司推出的DS89C420高速（50MIPS）单片机；●Cygnal公司推出的C8051F系列高速SOC单片机等。
单片机第10章课后答案
第 11 章
DAC、ADC 的接口
1．对于电流输出的 D/A 转换器，为了得到电压输出，应使用（ ） 。答：I/V 转换电路 2．使用双缓冲同步方式的 D/A 转换器，可实现多路模拟信号的（ ）输出。答：同步 3．下列说法是否正确。 A．“转换速度”这一指标仅适用于 A/D 转换器，D/A 转换器不用考虑“转换速度”问题。 B．ADC0809 可以利用“转换结束”信号 EOC 向 AT89S51 单片机发出中断请求 C．输出模拟量的最小变化量称为 A/D 转换器的分辨率 D．对于周期性的干扰电压，可使用双积分型 A/D 转换器，并选择合适的积分元件，可以将该周期性 的干扰电压带来的转换误差消除 答： （1）错，D/A 转换器也要考虑“转换速度”或“转换时间”问题，即建立时间（转换时间） ； （2）对； （3） 错，是 D/A 转换器的分辨率； （4）对。 4．D/A 转换器的主要性能指标都有哪些？设某 DAC 为二进制 12 位，满量程输出电压为 5V，试问它的 分辨率是多少？ 答：D／A 转换器的主要技术指标如下： 分辨率：D／A 转换器的分辨率指输入的单位数字量变化引起的模拟量输出的变化，是对输入量变化敏 感程度的描述。 建立时间：建立时间是描述 D／A 转换速度快慢的一个参数，用于表明转换速度。其值为从输入数字量 到输出达到终位误差±(1／2)GB(最低有效位)时所需的时间。 转换精度：理想情况下，精度与分辨率基本一致，位数越多精度越高。严格讲精度与分辨率并不完全一 致。只要位数相同，分辨率则相同．但相同位数的不同转换器精度会有所不同。 当 DAC 为二进制 12 位，满量程输出电压为 5V 时，分辨率为 1.22 mV 5．A/D 转换器两个最重要的技术指标是什么？ 答：A／D 转换器的两个最重要指标：(1) 转换时间和转换速率--转换时间 A／D 完成一次转换所需要的 时间。转换时间的倒数为转换速率。(2) 分辨率--A／D 转换器的分辨率习惯上用输出二进制位数或 BCD 码 位数表示。 6．分析 A/D 转换器产生量化误差的原因，一个 8 位的 A/D 转换器，当输入电压为 0～5V 时，其最大的 量化误差是多少？ 答：量化误差是由于有限位数字且对模拟量进行量化而引起的；最大的量化误差为 0.195%； 7．目前应用较广泛的 A/D 转换器主要有哪几种类型？它们各有什么特点？ 答：目前应用较广泛的有：逐次逼近式转换器、双积分式转换器、∑-△式 A／D 转换器。逐次逼近型 A ／D 转换器：在精度、速度和价格上都适中，是最常用的 A／D 转换器件。双积分 A／D 转换器：具有精度 高、抗干扰性好、价格低廉等优点，但转换速度慢，近年来在单片机应用领域中也得到广泛应用。∑-△式 A ／D 转换器：具有积分式与逐次逼近式 ADC 的双重优点，它对工业现场的串模干扰具有较强的抑制能力， 不亚于双积分 ADC，它比双积分 ADC 有较高的转换速度。与逐次逼近式 ADC 相比，有较高的信噪比，分 辨率高，线性度好，不需要采样保持电路。 8．在 DAC 和 ADC 的主要技术指标中，“量化误差”、“分辨率”和“精度”有何区别？ 答：对 DAC 来说，分辨率反映了输出模拟电压的最小变化量。而对于 ADC 来说，分辨率表示输出数字 量变化一个相邻数码所需输入模拟电压的变化量。量化误差是由 ADC 的有限分辨率而引起的误差，但量化 误差只适用于 ADC，不适用于 DAC。精度与分辨率基本一致，位数越多精度越高。严格讲精度与分辨率并 不完全一致。只要位数相同，分辨率则相同。但相同位数的不同转换器，精度可能会有所不同，例如由于制 造工艺的不同。 9．Proteus 虚拟仿真 设计一个单片机与 DAC0832 组成的波形发生器，要求利用片内定时器产生的 2ms 定时中断来输出周期 为 1s，输出电平为 0~5V 三角波，并通过虚拟示波器观察三角波的周期是否准确。 答：参考本教材的【例 11-2】 。 10．Proteus 虚拟仿真 利用 AT89S51 单片机与 ADC0809 制作一个简易的数字电压表，测量 0~5V 的电压，用 4 位一体的 LED ·264·
单片机原理及应用第三版课后答案
单片机原理及应用第三版课后答案1. 第一章题目答案:a) 单片机的定义: 单片机是一种集成电路，具有CPU、存储器和输入输出设备等功能，并且可以根据程序控制进行工作的微型计算机系统。
b) 单片机的核心部分是CPU，它可以通过执行程序指令来完成各种计算、逻辑和控制操作。
c) 存储器分为程序存储器和数据存储器，程序存储器用于存放程序指令，数据存储器用于存放数据和暂存中间结果。
d) 输入输出设备用于与外部环境进行数据交换，如开关、LED、数码管等。
e) 单片机的应用广泛，包括家电控制、智能仪器、工业自动化等领域。
2. 第二章题目答案:a) 单片机中的时钟系统用于提供CPU运行所需的时序信号，常见的时钟源有晶体振荡器和外部信号源。
b) 时钟频率决定了单片机的运行速度和精度，一般通过控制分频器、定时器等来调整时钟频率。
c) 单片机中的中断系统用于处理紧急事件，如外部输入信号、定时器溢出等，可以提高系统的响应能力。
d) 中断源包括外部中断、定时器中断和串口中断，通过编程设置中断向量和优先级来处理不同的中断事件。
e) 中断服务程序是处理中断事件的程序，包括保存现场、执行中断处理和恢复现场等步骤。
3. 第三章题目答案:a) I/O口是单片机与外部设备进行数据交换的接口，包括输入口和输出口两种类型。
b) 输入口用于接收外部信号，如开关、传感器等，可以通过编程设置输入口的工作模式和读取输入口的状态。
c) 输出口用于控制外部设备，如LED、继电器等，可以通过编程设置输出口的工作模式和输出口的状态。
d) I/O口的工作模式包括输入模式、输出模式和双向模式，可以根据具体应用需求设置相应的模式。
e) 串行通信接口是单片机与外部设备进行数据传输的一种常见方式，包括UART、SPI和I2C等多种通信协议。
4. 第四章题目答案:a) 定时器的作用是产生指定时间间隔的定时信号，可以用于延时、计时、PWM等功能。
b) 单片机的定时器一般由计数器和一些控制寄存器组成，通过编程设置定时器的工作模式和计数值。
单片机第十章习题解答
第十章习题解答1.为什么要消除按键的机械抖动？消除按键的机械抖动的方法有哪几种？原理是什么？解：在按键的闭合和断开过程中，由于开关的机械特性，导致了按键抖动的产生。
如果不消除按键的机械抖动，按键的状态读取将有可能出现错误。
消除按键抖动一般是采用软件或硬件去抖。
软件去抖的原理：在第一次检测到有键按下时，该键所对应的航线是为低电平，执行一端延时10ms的子程序后，确认该行线电平是否仍然为低电平，如果仍为低电平，则确认为该行确实有键按下。
2.判断下列说法是否正确？（1）8279是一个用于键盘和LED（LCD）显示器的专用芯片。
（2）在单片机与微型打印机的接口中，打印机的BUSY信号可作为查询信号或中断请求信号使用。
（3）为给以扫描发方式工作的8*8键盘提供接口电路，在接口电路中只需要提供2个输入口和1个输出口。
（4）LED的字型码是固定不变的。
解：（1）正确；（2）正确（3）错误（4）错误3.LED的静态显示方式于动态显示方式有何区别？各有什么优缺点？解：静态显示时，数据是分开送到每一位LED上的。
而动态显示则是数据是送到每一个LED上，再根据位选线来确定是哪一位LED被显示。
静态显示亮度很高，但口线占用较多。
动态显示则好一点，适合用在显示位数较多的场合。
4.写出表10-1中仅显示小数点“.”的段码。
解：80H（共阴极）；7FH（共阳极）5.说明矩阵式键盘按键按下的识别原理。
解：按键设置在行、列线交点上，行、列线分别连接到按键开关的两端。
行线通过上拉电阻接到+5V上，无按键按下时，行线处于高电平状态，而当有按键按下时，行线电平状态将由与此行线相连的列线的电平决定。
列线的电平如果为低，则行线电平为低；列线的电平如果为高，则行线的电平亦为高。
将行、列线信号配合起来并做适当的处理，才能确定闭合键的位置。
6.对于图10-11的键盘，采用线反转法原理来编写识别某一按键按下并得到其键号的程序。
解：先对P1口高四位送低电平，读取P1口低四位的值；再对P1口低四位送低电平，读取P1口高四位的值，将两次读到的值组合在一起就得到了按键的特征码，在根据特征码查找键值。
单片机九·十章部分答案
第9章 AT89C51单片机扩展I/O接口的设计1．判断下列说法是否正确，为什么？（1）由于81C55不具有地址锁存功能，因此在与AT89C51芯片的接口电路中必须加地址锁存器。
（2）在81C55芯片中，决定端口和RAM单元编址的信号是AD7～AD0和WR。
（3）82C55具有三态缓冲器，因此可以直接挂在系统的数据总线上。
（4）82C55的PB口可以设置成方式2。
答：（1）错，81C55具有地址锁存功能。
（2）错，在81C55芯片中，引脚IO/M*、A2、A1、A0决定端口地址和RAM 单元编址。
（3）错，82C55不具有三态缓冲器。
（4）错，82C55的PB口只可以设置成方式0和方式1。
4．常用的I/O端口编址有哪两种方式？它们各有什么特点？AT89C51单片机的I/O端口编址采用的是哪种方式？答：有两种。
（1）独立编址方式。
就是I/O地址空间和存储器地址空间分开编址。
其优点是，I/O地址空间和存储器地址空间相互独立，界限分明。
但是，却需要设置一套专门的读/写I/O的指令和控制信号。
（2）统一编址方式。
它是把I/O端口的寄存器与数据存储器单元同等对待，统一编址。
统一编址的优点是不需要专门的I/O指令，直接使用访问数据存储器的指令进行I/O操作，简单、方便且功能强大。
89C51单片机使用的是I/O和外部数据存储器RAM统一编址的方式。
5．82C55的“方式控制字”和“PC口按位置位/复位控制字”都可以写入82C55的同一控制寄存器，82C55是如何来区分这两个控制字的？答：82C55通过写入控制字寄存器的控制字最高位来判断，最高位为1时，为方式控制字；最高位为0时，为PC口按位置位/复位控制字。
6．编写程序，采用82C55的PC口按位置位/复位控制字，将PC7置“0”，PC4置“1”（已知82C55各端口的地址为7FFCH～7FFFH）。
答：本题主要考察对82C55的PC口的操作。
其方式控制字的最高位为0时，低4位对PC口进行置位。
单片微机原理与接口技术_习题参考答案110615
第1章思考题及习题参考答案1写出下列二进制数的原码、反码和补码（设字长为8位）。
（1）001011 （2）100110（3）-001011 （4）-111111答：（1）原码：00001011 反码：00001011 补码：00001011（2）原码：00100110 反码：00100110 补码：00100110（3）原码：10001011 反码：11110100 补码：11110101（4）原码：10111111 反码：11000000 补码：110000012已知X和Y，试计算下列各题的[X+Y]补和[X-Y]补（设字长为8位）。
(1) X=1011 Y=0011(2) X=1011 Y=0111(3) X=1000 Y=1100答：（1）X补码=00001011 Y补码=00000011 [–Y]补码=11111101[X+Y]补=00001110 [X-Y]补=00001000（2）X补码=00001011 Y补码=00000111 [–Y]补码=11111001[X+Y]补=00010010 [X-Y]补=00000100（3）X补码=00001000 Y补码=00001100 [–Y]补码=11110100[X+Y]补=00010100 [X-Y]补=111111003 微型计算机由那几部分构成？答：微型计算机由微处理器、存储器和I/O接口电路构成。
各部分通过地址总线（AB）、数据总线（DB）和控制总线（CB）相连。
4 8086的寻址范围有多大？其物理地址是如何形成？答：8086有20根地址总线，它可以直接寻址的存储器单元数为1M字节，其地址区域为00000H—FFFFFH。
物理地址是由段地址与偏移地址共同决定的，物理地址=段地址×16+偏移地址其中段地址通常来自于段寄存器CS ，物理地址来自于IP。
5 什么叫单片机？它有何特点？答：单片机就是在一块硅片上集成了CPU、RAM、ROM、定时器/计数器和多种I/O口（如并行、串行及A/D变换器等）的一个完整的数字处理系统。
《单片机》课后习题及答案
习题答案习题01．单片机是把组成微型计算机的各功能部件即（微处理器（CPU））、（存储器（ROM 和RAM））、（总线）、（定时器/计数器）、（输入/输出接口（I/O口））及（中断系统）等部件集成在一块芯片上的微型计算机。
2．什么叫单片机？其主要特点有哪些？将微处理器（CPU）、存储器（存放程序或数据的ROM和RAM）、总线、定时器/计数器、输入/输出接口（I/O口）、中断系统和其他多种功能器件集成在一块芯片上的微型计机，称为单片微型计算机，简称单片机。
单片机的特点：可靠性高、便于扩展、控制功能强、具有丰富的控制指令、低电压、低功耗、片内存储容量较小、集成度高、体积小、性价比高、应用广泛、易于产品化等。
3. 单片机有哪几个发展阶段？（1）第一阶段（1974—1976年）：制造工艺落后，集成度低，而且采用了双片形式。
典型的代表产品有Fairchild公司的F8系列。
其特点是：片内只包括了8位CPU，64B的RAM 和两个并行口，需要外加一块3851芯片（内部具有1KB的ROM、定时器/计数器和两个并行口）才能组成一台完整的单片机。
（2）第二阶段（1977—1978年）：在单片芯片内集成CPU、并行口、定时器/计数器、RAM和ROM等功能部件，但性能低，品种少，应用范围也不是很广。
典型的产品有Intel 公司的MCS-48系列。
其特点是，片内集成有8位的CPU，1KB或2KB的ROM，64B或128B的RAM，只有并行接口，无串行接口，有1个8位的定时器/计数器，中断源有2个。
片外寻址范围为4KB，芯片引脚为40个。
（3）第三阶段（1979—1982年）：8位单片机成熟的阶段。
其存储容量和寻址范围增大，而且中断源、并行I/O口和定时器/计数器个数都有了不同程度的增加，并且集成有全双工串行通信接口。
在指令系统方面增设了乘除法、位操作和比较指令。
其特点是，片内包括了8位的CPU，4KB或8KB的ROM，128B或256B的RAM，具有串/并行接口，2个或3个16位的定时器/计数器，有5～7个中断源。
51单片机基础知识试题题库(考试用含答案)
51单片机基础知识试题题库(考试用含答案)第二章习题参考答案一、填空题：2、MCS-51的堆栈是软件填写堆栈指针临时在片内RAM 数据存储器内开辟的区域。
INC DEC 都不影响PSW 堆宅操作只有一条寻址方式直接寻址方式3、当使用8751且EA=1〃程序存储器地址小于1000H时〃访问的是片内ROM。
7、PSW中RS1 RS0=10时〃R2的地址为１２Ｈ。
8、PSW 中RS1 RS0=11时〃R2的地址为１ＡＨ。
14、内部RAM 中〃位地址为30H的位〃该位所在字节的字节地址为。
17、使用8031芯片时〃需将/EA引脚接低电平〃因为其片内无ROM存22、但单片机的型号为8031/8032时〃其芯片引线EA一定要接ｄｉ电平。
7、单片机8031的ALE引脚是。
A、输出高电平B、输出矩形脉冲〃频率为fosc的1/6 C、输出低电平D、输出矩形脉冲〃频率为fosc的1/2 1 11、单片机上电复位后〃堆栈区的最大允许范围是个单元。
A、64 B、120C、128D、256 12、单片机上电复位后〃堆栈区的最大允许范围是内部RAM的。
A、00H—FFH B、00H—07H C、07H—7FH D、08H—7FH 13、对于8031单片机〃其内部RAM。
A、只能位寻址B、只能字节寻址C、既可位寻址又可字节寻址D、少部分能位寻址18、单片机8051的XTAL1和XTAL2引脚是引脚。
A、外接定时器B、外接串行口C、外接中断D、外接晶振23、MCS—51的专用寄存器SFR中的堆栈指针SP是一个特殊的存贮区〃用来〃它是按后进先出的原则存取数据的。
A、存放运算中间结果B、存放标志位C、暂存数据和地址D、存放待调试的程序三、判断题6、PC可以看成使程序存储器的地址指针。
7、判断以下有关PC和DPTR的结论是否正确？A、DPTR是可以访问的〃而PC不能访问。
B、它们都是16位的存储器。
C、它们都有自动加“1”的功能。
PC有自动加“1”的功能〃而DPTR的加2 “1”则需通过指令INC DPTR来完成。
51单片机习题答案
“单片机原理及应用”课程习题与解答参考教材：张毅刚主编，单片机原理及应用，普通高等教育“十五”国家级规划教材，高等教育出版社，2004年1月第一章1－3：单片机与普通计算机的不同之处在于其将（）（）和（）三部分集成于一块芯片上。
答：CPU、存储器、I/O口1－8：8051与8751的区别是：A、内部数据存储但也数目的不同B、内部数据存储器的类型不同C、内部程序存储器的类型不同D、内部的寄存器的数目不同答：C第二章2－4：在MCS－51单片机中，如果采用6MHz晶振，1个机器周期为（）。
答：2us。
析：机器周期为振荡周期的1/6。
2－6：内部RAM中，位地址为30H的位，该位所在字节的字节地址为（）。
答：26H2－7：若A中的内容为63H，那么，P标志位的值为（）。
答：0析：P为偶校验位，因为A中1的个数为偶数，所以P=0。
2－8：判断下列说法是否正确：A、8031的CPU是由RAM和EPROM所组成。
B、区分片外程序存储器和片外数据存储器的最可靠的方法是看其位于地址范围的低端还是高端。
C、在MCS-51中，为使准双向的I/O口工作在输入方式，必须保证它被事先预置为1。
D、PC可以看成使程序存储器的地址指针。
答：错、错、对、对2－9：8031单片机复位后，R4所对应的存储单元的地址为（），因上电时PSW=（）。
这时当前的工作寄存器区是（）组工作寄存器区。
答：04H、00H、02－11：判断以下有关PC和DPTR的结论是否正确？A、DPTR是可以访问的，而PC不能访问。
B、它们都是16位的存储器C、它们都有加1的功能。
D、DPTR可以分为两个8位的寄存器使用，但PC不能。
答：对、对、对、对2－13：使用8031芯片时，需将/EA引脚接（）电平，因为其片内无（）存储器。
答：低、程序2－14：片内RAM低128个单元划分为哪3个主要部分？各部分的主要功能是什么？答：工作寄存器区、位寻址区、数据缓冲区2－15：判断下列说法是否正确A、程序计数器PC不能为用户编程时直接使用，因为它没有地址。
(完整word版)单片机每章习题及答案
(完整word版)单片机每章习题及答案第三节增选习题及解答一、填空题1. 堆栈寄存器的符号是（），复位后它的内容为（）。
2. 累加器A的内容有偶数个1时，特殊功能寄存器（）的（）位内容为（）。
3. 内RAM的03H字节单元的地址符号另记为（）。
4. 堆栈操作遵循的原则是（）。
5. 8051单片机有4个I/O口，它们分别是（），复位后对应它们的寄存器的内容为（）。
6. 为了正确地读取8051 的P1口引脚的状态值，应该先向它（）。
7. 8051的（）引脚应该至少保持（）个机器周期的（）电平，才能使8051复位。
8. 8051的封装形式为（）。
9. 利用8051组成的工作系统，程序放在内部ROM，它的引脚应该接（）电平。
EA10. 8051单片机的ALE引脚在CPU对外存非操作期间，它输出频率为晶体振荡器频率（）的脉冲信号。
11. 8051内部程序存储器的容量为（）字节，8031的内部程序存储器的容量为（）字节。
12. 8031最大可以扩展（）程序存储器，最大扩展的数据存储器的容量是（）。
13. 位寻址区在内RAM低128字节单元的（）字节中，高128字节单元中有（）个特殊功能寄存器的位可以进行位操作。
14. 当前工作寄存器的选择由特殊功能寄存器（）的（）位的内容决定。
15. 用于位处理的布尔处理器是借用的特殊功能寄存器（）的（）位完成的。
16. 一个机器周期包括（）个振荡周期，具体分为（）个状态周期。
17. 按执行时间，8051的指令分为（）周期、（）周期和（）周期指令共三种。
18. 单片机由CPU、存储器和（）三部分组成。
19. CPU由（）和（）两部分组成。
20. 若不使用MCS-51片内程序存储器，引脚必须（）。
EA21. 当MCS-51引脚ALE信号有效时，表示从P0口稳定地送出了（）地址。
22. 当MCS-51的P0口作为输出端口时，每位能驱动（）个TTL负载。
23. MCS-51有（）个并行I/O口，由于是准双向口，所以在输入时必须先（）。
单片机第10章习题解答
第10章思考题及习题10参考答案一、填空1．单总线系统只有一条数据输入/输出线，总线上的所有器件都挂在该线上，电源也通过这条信号线供给，。
答：DQ2．单总线系统中配置的各种器件，由DALLAS公司提供的专用芯片实现。
每个芯片都有位ROM，用激光烧写编码，其中存有位十进制编码序列号，它是器件的编号，确保它挂在总线上后，可唯一地被确定。
答：64，16，地址3．DS18B20是温度传感器，温度测量范围为℃，在-10～+85℃范围内，测量精度可达℃。
DS18B20体积小、功耗低，非常适合于的现场温度测量，也可用于各种空间内设备的测温。
答：数字，−55～+128，±0.5，恶劣环境，狭小4．SPI接口是一种串行接口，允许单片机与的带有标准SPI接口的外围器件直接连接。
答：同步，外设,多厂家5．SPI具有较高的数据传输速度，最高可达 Mbit/s。
答：1.056．I2C的英文缩写为，是应用广泛的总线。
答：Inter Interface Circuit，芯片间串行扩展7．I2C串行总线只有两条信号线，一条是 SDA，另一条是 SCL。
答：数据线，时钟线8．I2C总线上扩展的器件数量不是由负载决定的，而是由负载确定的。
答：电流，电容9．标准的I2C普通模式下，数据的传输速率为 bit/s，高速模式下可达 bit/s。
答：100k，400k二、判断对错1. 单总线系统中的各器件不需要单独的电源供电，电能是由器件内的大电容提供。
对2. DS18B20可将温度转化成模拟信号，再经信号放大、A/D转换，再由单片机进行处理。
错3. DS18B20的对温度的转换时间与分辨率有关。
对4. SPI串行口每发送、接收一位数据都伴随有一个同步时钟脉冲来控制。
对5. 单片机通过SPI串行口扩展单个SPI器件时，外围器件的片选端CS一定要通过I/O口控制。
错6. SPI串行口在扩展多个SPI器件时，单片机应分别通过I/O口线来控制各器件的片选端CS来分时选通外围器件。
单片机原理及接口技术课后习题第10章 答案
第十章复习思考题答案1. 与并行扩展方法相比，串行总线扩展方法有哪些优点？与并行扩展方法相比，串行总线扩展传输连线少，可以使应用系统的硬件设计简化；串行总线的故障自诊断和调试也更为简单。
2. 在I2C总线中，主机和从机是如何确定的？它们在总线工作时起什么作用？I2C总线是一个多主机总线，即总线上可以有一个或多个主机（或称主控制器件），总线运行由主机控制。
主机是指启动数据的传送（发启动状态）、发出时钟信号、发出终止信号的器件。
通常，主机由单片机或其它微处理器担任。
被主机访问的器件叫从机，它可以是其它单片机或外围芯片，如：A/D、D/A、LED或LCD驱动、串行存储器芯片。
3. 在I2C总线主从系统中，S状态和P状态是由哪一方发出的？它们的作用是什么？S状态和状态P是由主机发出的。
在总线上出现S状态后，标志着总线处于“忙”状态。
如果总线上出现P状态时，在该状态出现一段时间后，总线处于“闲”状态。
4. 简述I2C总线的数据传输过程。
传输到SDA上的数据必须为8位。
每次传输的字节数不受限制。
每个字节后必须跟1个应答（Acknowledge，ACK）位。
数据传输时，首先传送最高位，如果从机暂时不能接收下一个字节数据，例如从机响应内部中断，那么可以使SCL保持为低电平，迫使主机处于等待状态；当从机准备就绪后，再释放SCL，使数据传输继续进行。
图10-1中，ACK为应答时钟，S表示启动状态，Sr表示重新启动状态，P表示停止状态。
图10-1 I2C总线的数据传输5. 简述I2C总线的从机地址的格式，在工作过程中器件如何识别对它的读写操作的？每个连接在I2C总线的器件都具有唯一确定的地址。
在任何时刻，I2C总线上只能有一个主机对总线实行控制权，分时地实现点对点的数据传送。
器件的地址由7位组成，它与1R/）构成了I2C总线数据传输时启动状态S之后第1个字节。
位方向位（W当主机发送了第1个字节后，系统中的每个从机（器件）都在S状态之后把高7位与本机的地址比较，如果与本机地址一样，则该从机被主机选中，是接收数据还是发送数据由R/确定。
《单片机原理及应用》各章课后习题参考答案
第1章单片机概述参考答案1．答：微控制器，嵌入式控制器2．答：CPU、存储器、I/O口、总线3．答：C4．答：B5．答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。
嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。
目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。
嵌入式微处理器相当于通用计算机中的CPU。
与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。
而嵌入式微处理器仅仅相当于单片机中的中央处理器。
为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁干扰、可靠性等方面一般都做了各种增强。
6．答：MCS-51系列单片机的基本型芯片分别：8031、8051和8071。
它们的差别是在片内程序存储器上。
8031无片内程序存储器、8051片内有4K字节的程序存储器ROM，而8751片内有集成有4K 字节的程序存储器EPROM。
7．答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。
8．答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash存储器取代了87C51片内的4K字节的EPROM。
9．单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。
单片机在嵌入式处理器市场占有率最高，最大特点是价格低，体积小。
DSP是一种非常擅长于高速实现各种数字信号处理运算（如数字滤波、FFT、频谱分析等）的嵌入式处理器。
由于对其硬件结构和指令进行了特殊设计，使其能够高速完成各种复杂的数字信号处理算法。
单片机 第10章 习题 答案桂电
第10章习题答案----------------------------------------------------- ·························································1、那些场合适合使用单片机系统？参考答案：单片机系统的使用有一个上下限的问题。
下限方面，过于简单的控制需求而又没有数字化的必要时完全可以使用普通的电子手段解决而不一定非要使用单片机。
上限方面，单片机作为微控制器不太适合做大吞吐量的计算和数据处理工作，比如图像处理，音视频的编解码等。
但是对于以流程控制为主的快速实时控制系统，就显得非常合适。
对于应用虽然简单但是有数字化需求的场合，比如简单的温度采集后数字远传的场合也比较合适。
2、从事单片机系统开发需要具备哪些基础知识？参考答案：从事单片机开发，在目前的国情下，一般要求开发者具有很扎实的单片机mcu本身的应用知识，外围电路设计有要求有数字电路或CPLD\FPGA设计能力，进而需要一定的模拟电路、传感器电路、数字通信知识，各种元器件的使用经验，甚至可能还要有各种机械设计，外观设计加上目标系统的工艺要求等综合性的广泛的知识。
3．单片机应用电路采用ISP编程（下载）技术的特点是什么？参考答案：通过PC机RS-232串口与STC单片机应用电路连接；需在PC机上正确安装STC-ISP软件；选择所用单片机型号，打开程序文件，需要选择下载的.HEX文件；设置串口和通信速度；下载时对单片机要求为冷启动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第十章习题解答1.为什么要消除按键的机械抖动？消除按键的机械抖动的方法有哪几种？原理是什么？解：在按键的闭合和断开过程中，由于开关的机械特性，导致了按键抖动的产生。
如果不消除按键的机械抖动，按键的状态读取将有可能出现错误。
消除按键抖动一般是采用软件或硬件去抖。
软件去抖的原理：在第一次检测到有键按下时，该键所对应的航线是为低电平，执行一端延时10ms的子程序后，确认该行线电平是否仍然为低电平，如果仍为低电平，则确认为该行确实有键按下。
2.判断下列说法是否正确？（1）8279是一个用于键盘和LED（LCD）显示器的专用芯片。
（2）在单片机与微型打印机的接口中，打印机的BUSY信号可作为查询信号或中断请求信号使用。
（3）为给以扫描发方式工作的8*8键盘提供接口电路，在接口电路中只需要提供2个输入口和1个输出口。
（4）LED的字型码是固定不变的。
解：（1）正确；（2）正确（3）错误（4）错误3.LED的静态显示方式于动态显示方式有何区别？各有什么优缺点？解：静态显示时，数据是分开送到每一位LED上的。
而动态显示则是数据是送到每一个LED上，再根据位选线来确定是哪一位LED被显示。
静态显示亮度很高，但口线占用较多。
动态显示则好一点，适合用在显示位数较多的场合。
4.写出表10-1中仅显示小数点“.”的段码。
解：80H（共阴极）；7FH（共阳极）5.说明矩阵式键盘按键按下的识别原理。
解：按键设置在行、列线交点上，行、列线分别连接到按键开关的两端。
行线通过上拉电阻接到+5V上，无按键按下时，行线处于高电平状态，而当有按键按下时，行线电平状态将由与此行线相连的列线的电平决定。
列线的电平如果为低，则行线电平为低；列线的电平如果为高，则行线的电平亦为高。
将行、列线信号配合起来并做适当的处理，才能确定闭合键的位置。
6.对于图10-11的键盘，采用线反转法原理来编写识别某一按键按下并得到其键号的程序。
解：先对P1口高四位送低电平，读取P1口低四位的值；再对P1口低四位送低电平，读取P1口高四位的值，将两次读到的值组合在一起就得到了按键的特征码，在根据特征码查找键值。
KEYIN: MOV P1,#0FH ;反转读键MOV A,P1ANL A,#0FHMOV B,AMOV P1,#0F0HMOV A,P1ANL A,#0F0HORL A,BCJNE A,#0FFH,KEYIN1RET ；未按键KEYIN1: MOV B,A ；暂存特征码MOV DPTR,#KEYCOD ；指向码表MOV R3,#0FFH ；顺序码初始化KEYIN2: INC R3MOV A,R3MOVC A,@A+DPTRCJNE A,B,KEYIN3MOV A,R3 ；找到，取顺序码RETKEYIN3: CJNE A,#0FFH，KEYIN2；未完，再查RET ；已查完，未找到，以未按键处理KEYCOD: DB 0E7H,0EBH,0EDH,0EEHDB 0D7H,0DBH,0DDH,0DEHDB 0B7H,0BBH,0BDH,0BEHDB 77H,7BH,7DH,7EH7.键盘有哪3种工作方式，它们各自的工作原理及特点是什么？解：一.编程扫描方式：当单片机空闲时，才调用键盘扫描子程序，反复的扫描键盘，等待用户从键盘上输入命令或数据，来响应键盘的输入请求。
二.定时扫描工作方式：单片机对键盘的扫描也可用定时扫描方式，即每隔一定的时间对键盘扫描一次。
三.中断工作方式：只有在键盘有键按下时，才执行键盘扫描程序并执行该按键功能程序，如果无键按下，单片机将不理睬键盘。
8.根据图10-14的电路，编写在6个LED显示器上轮流显示“1，2，3，4，5，6”的显示程序。
解：本电路图采用的是动态显示。
程序如下DIR: MOV R0,#79H ;从79H开始里面存放着MOV R3,#01H ；1，2，3，4，5，6MOV A,R3LD0: MOV DPTR,#7F01H ；位选码MOV @DPTR,AINC DPTRMOV A,@R0ADD A,#0DHMOVC A,@A+PC ；取到笔形码DIR1: MOVX @DPTR,A ；送出显示ACALL DL1MSINC ROMOV R3JB ACC.5,LD1 ；是否到最右边的LEDRL AMOV R3,A ；保存位选码AJMP LD0LD1: RETDSEG: DB 3FH,06H,5BH,4FH,66H,6DH,7DH ;0,1,2,3,4,5,6 DL1MS: MOV R7,#02HDL: MOV R6,#0FFHDL6: DJNZ R6,DL6DJNZ R7,DLRET9. 根据图10-17的接口电路编写在8个LED上轮流显示“1，2，3，4，5，6，7，8”的显示程序，比较一下与上一题显示程序的区别。
解：本电路图采用的是静态显示。
程序如下：DIR: SETB P3.3 ;允许显示MOV SCON,#0 ；工作方式一MOV DPTR,#TAB ;笔形码MOV R7,#08H ；初值为8CALL OUT ;8DEC R7CALL OUT ;7DEC R7CALL OUT ;6DEC R7CALL OUT ;5DEC R7CALL OUT ;4DEC R7CALL OUT ;3DEC R7CALL OUT ;2DEC R7 ;1OUT: MOV A,R7MOVC A,@A+DPTR ；找到对应的笔形码MOV SBUF,A ；送出显示JNB TI,$CLR TIRETTAB: DB 0COH,0F9H,0A4H,0B0H,99H ;0,1,2,3,4DB 92H,B2H,0F8H,80H ;5,6,7,810.8279中扫描计数器有两种工作方式，这2种工作方式各应用在什么场合？解：按编码方式工作时，计数器作二进制计数。
4位计数状态从扫描线SL0-SL3输出，经外部译码器4线-16线译码后，为键盘和显示器提供16中取1的扫描线。
按译码方式工作时，扫描计数器的最低2位在8279内部被译码后，从SL0-SL3输出，为键盘和显示器直接提供了4中取1的扫描线。
11.简述TpuP-40A/16A微型打印机的Centronics接口的主要信号线的功能。
与MCS-51单片机相连接时，如何连接这几条控制线？解：DB0-DB7：数据线，单向传输，由单片机输入给打印机。
STB（STROBE）：数据选通信号。
在该信号的上升沿，数据线上的8位并行数据被打印机读入机内锁存。
BUSY：打印机忙状态信号。
当该信号有效（高电平）时，表示打印机正忙于处理数据。
此时，单片机不得使STB信号有效，向打印机送入新的数据。
ACK：打印机的应答信号。
低电平有效，表明打印机已取走数据线上的数据。
ERR：出错信号。
当送入打印机的命令格式出错时，打印机立即打印1行出错信息，提示出错。
在打印出错信息之前。
该信号线出现一个负脉冲，脉冲宽度为30us。
用一根地址线来控制写选通信号STB和读取BUSY引脚状态。
12.如果把图10-30中打印机的BUSY线断开，然后与8031的INTO线相接，请简述电路的工作原理并编写把以20H为起始地址的连续20个内存单元中的内容输出打印的程序。
解：本程序采用外部中断来进行数据打印，先打印一个数据，当BUSY线从高电平变成低电平时，在打印下一个数据ORG 0000HLJMP MAINORG 0003HLJMP INORG 0030HMAIN: SETB EX0 ;允许外部中断SETB IT0SETB EAMOV R0,#7FH ；控制口地址MOV A,#81H ；控制字MOVX @R0,AMOV R1,#20H ；数据区首地址MOV R2,#19 ；计数器MOV A,@R1 ；打印内容MOV R0,#7CH ；A口地址MOVX @R0,AMOV R0,#7FHMOV A,#0EHMOVX @RO,A ；PC7＝0MOV A,#0FHMOVX @R0,A ；PC7=1SJMP $IN: DJNZ R2,EX ；20个数据都结束了吗？INC R1 ;指向下一个数据MOV A,@R1MOV R0,#7CHMOVX @R0,AMOV R0,#7FHMOV A,#0EHMOVX @RO,AMOV A,#0FHMOVX @R0,AEX: RETI13.根据图10-14，8155H与32键的键盘相连接，编写程序实现如下功能：用8155H 的定时器定时，每隔1S读1次键，并将其读入的键值存入片内RAM中30H开始的单元中。
解：14.采用8279芯片的键盘/显示器接口方案，与本章介绍的其他键盘/显示器的接口方案相比，有什么特点？解：8279芯片的具有不断扫描，自动消抖，自动识别出闭合的键并得到键号，能对双键或N键同时按下进行处理。
第11章1、由运算放大器构成的电流／电压转换电路2、D／A转换器的主要指标如下：(1)分辨率D／A转换器的分辨率指输入的单位数字量变化引起的模拟量输出的变化，是对输入量变化敏感程度的描述。
(2)建立时间建立时间是描述D／A转换速度快慢的一个参数，用于表明转换速度。
其值为从输入数字量到输出达到终位误差±(1／2)GB(最低有效位)时所需的时间。
(3)转换精度理想情况下，精度与分辨率基本一致，位数越多精度越高。
严格讲精度与分辨率并不完全一致。
只要位数相同，分辨率则相同．但相同位数的不同转换器精度会有所不同。
当DAC为二进制12位，满量程输出电压为5V时，分辨率为1.22 mV3、DAC用作程控放大器，其电压放大倍数可由CPU通过程序设定。
由图可见，需要放大的电压V in和反馈输入端R fb相接。
运算放大器输出V out还作为DAC的基准电压V REF，数字量由CPU送来，其余如图所示。
DAC0832内部Iout一边和T型电阻网络相连，另一边又通过反馈电阻R fb和V in相通，可得以下方程组：解上述方程组可得选R ＝R 6，则上式变为 因此，从最后式子可知，输出电压的放大倍数受B 控制。
4、同步5、二种方式(1) 单缓冲方式。
其特点是DAC0832内部的两个数据缓冲器有一个处于直通方式，另一个处于受MCS —51控制的锁存方式。
适用于只有一路模拟量输出，或虽是多路模拟量输出但并不要求多路输出同步的情况下。
(2) 双缓冲方式。
其特点是数字量的输入锁存和D ／A 转换输出是分两步完成的。
适用于在多路D ／A 转换中，要求同步进行D ／A 转换输出的情况下。
6、A ／D 转换器的两个最重要指标：(1) 转换时间和转换速率转换时间A ／D 完成一次转换所需要的时间。
转换时间的倒数为转换速率。
(2)分辨率A ／D 转换器的分辨率习惯上用输出二进制位数或BCD 码位数表示。
7、量化误差是由于有限位数字且对模拟量进行量化而引起的；0.195%；8、目前应用较广泛的主要有以下几种类型：逐次逼近式转换器、双积分式转换器、∑—△式A ／D 转换器和V ／F 转换器。
