逆变电路工作原理
逆变电路的基本工作原理
逆变电路的基本工作原理逆变电路是一种将直流电源转化为交流电源的电路，它在许多领域中都有广泛的应用，如电力电子设备、电动汽车、电子镇流器等。
本文将介绍逆变电路的基本工作原理，主要包含以下五个方面的内容。
1.直流电源供应逆变电路的工作需要一个直流电源作为输入。
这个直流电源可以是一个电池、一个直流发电机或者一个DC-DC转换器等。
为了保证足够的直流电压和稳定的电流供应，电源供应系统需要进行必要的调整和保护。
例如，在电池供电的情况下，可以通过串联或并联电池来达到所需电压和电流，同时还需要考虑电池组的均衡充电问题，以防止电池过充或欠充。
2.逆变器工作逆变器是逆变电路的核心组成部分，它可以将直流电源转化为交流电源。
逆变器通常由一组开关（如晶体管、MOSFET等）和一组磁性元件（如电感、变压器等）组成。
通过控制开关的通断，逆变器可以在不同的时间段内改变磁性元件中的电流方向，从而产生正弦波形的交流电压。
在逆变器工作时，需要保证开关和磁性元件的选择和设计合理，以实现高效率、低损耗和高可靠性的目标。
另外，逆变器还需要进行正确的调试和保护，以防止出现过压、过流等异常情况。
3.切换频率控制逆变器的开关需要按照一定的频率进行通断切换，以产生所需的交流电压波形。
切换频率越高，输出波形的谐波含量越少，但同时也增加了开关的损耗和散热需求。
因此，需要根据实际应用需求选择合适的切换频率。
在实际应用中，可以通过硬件电路或者微处理器来控制开关的切换速度。
为了保证输出的交流电压波形质量，还需要对开关的切换速度进行精密控制，以及设置最佳的工作点。
4.输出滤波逆变器输出的交流电压波形通常包含许多谐波成分，这会影响用电设备的工作性能。
为了消除这些谐波成分，需要通过滤波电路对输出电压进行滤波处理。
常用的滤波电路包括LC滤波器、π型滤波器和多级滤波器等。
这些滤波器可以将谐波成分滤除，从而得到较为平滑的交流电压波形。
滤波器的设计需要考虑其阻抗、频率响应和动态响应等因素，以确保滤波效果达到最佳。
逆变电路工作原理

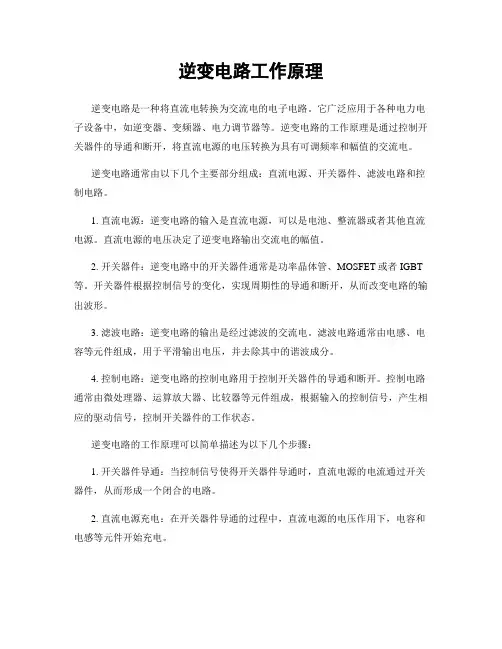

逆变电路工作原理逆变电路是一种将直流电转换为交流电的电子电路。
它广泛应用于各种电力电子设备中，如逆变器、变频器、电力调节器等。
逆变电路的工作原理是通过控制开关器件的导通和断开，将直流电源的电压转换为具有可调频率和幅值的交流电。
逆变电路通常由以下几个主要部分组成：直流电源、开关器件、滤波电路和控制电路。
1. 直流电源：逆变电路的输入是直流电源，可以是电池、整流器或者其他直流电源。
直流电源的电压决定了逆变电路输出交流电的幅值。
2. 开关器件：逆变电路中的开关器件通常是功率晶体管、MOSFET或者IGBT 等。
开关器件根据控制信号的变化，实现周期性的导通和断开，从而改变电路的输出波形。
3. 滤波电路：逆变电路的输出是经过滤波的交流电。
滤波电路通常由电感、电容等元件组成，用于平滑输出电压，并去除其中的谐波成分。
4. 控制电路：逆变电路的控制电路用于控制开关器件的导通和断开。
控制电路通常由微处理器、运算放大器、比较器等元件组成，根据输入的控制信号，产生相应的驱动信号，控制开关器件的工作状态。
逆变电路的工作原理可以简单描述为以下几个步骤：1. 开关器件导通：当控制信号使得开关器件导通时，直流电源的电流通过开关器件，从而形成一个闭合的电路。
2. 直流电源充电：在开关器件导通的过程中，直流电源的电压作用下，电容和电感等元件开始充电。
3. 开关器件断开：当控制信号使得开关器件断开时，直流电源与电容、电感等元件之间断开，形成一个开路。
4. 电容和电感放电：在开关器件断开的过程中，电容和电感等元件开始放电，输出电压开始下降。
通过不断重复上述步骤，逆变电路可以实现将直流电源转换为交流电，输出的交流电的频率和幅值可以根据控制信号的变化进行调节。
逆变电路的应用非常广泛，例如在太阳能发电系统中，逆变电路用于将太阳能电池板输出的直流电转换为交流电供电给家庭或工业设备；在电动汽车中，逆变电路用于将电池组输出的直流电转换为交流电驱动电动机等。
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电转换为交流电的电路，其工作原理基于电子元件的开关行为和电感、电容等元件的储能和释能特性。
逆变电路在电力电子领域具有广泛的应用，如变频器、电力逆变器、UPS电源等。
一、逆变电路分类逆变电路根据输入和输出电压波形的形式可以分为以下几类：1. 方波逆变电路：输出电压为方波波形，由开关元件周期性地切换实现。
这种逆变电路结构简单，但存在较大的谐波失真。
2. 正弦波逆变电路：输出电压为近似正弦波波形，通过PWM调制技术来实现。
这种逆变电路输出电压质量较高，适用于对电压波形要求较高的应用。
3. 修正正弦波逆变电路：输出电压为修正后的正弦波波形，通过滤波电路对正弦波进行修正。
这种逆变电路输出电压质量更高，但结构相对复杂。
二、逆变电路基本结构逆变电路的基本结构包括开关元件、储能元件和控制电路等组成。
1. 开关元件：逆变电路中常用的开关元件有晶闸管、场效应管、双极性晶体管等。
开关元件的导通和截止状态决定了输出电压的波形和频率。
2. 储能元件：逆变电路中常用的储能元件有电感和电容。
它们能够储存和释放能量，平滑输出电压波形。
3. 控制电路：逆变电路中的控制电路用于控制开关元件的导通和截止，通常采用脉宽调制（PWM）技术来实现。
三、逆变电路工作原理以单相桥式逆变电路为例，介绍逆变电路的工作原理：1. 正半周期（开关S1和S2导通）：- 开关S1导通，电源正极连接到负载，电源负极连接到地。
此时，电感L储存电能，电容C释放电能，输出电压为正。
- 开关S2截止，电容C充电。
- 控制电路控制开关S1和S2的导通时间，以控制输出电压的幅值和频率。
2. 负半周期（开关S3和S4导通）：- 开关S3导通，电源负极连接到负载，电源正极连接到地。
此时，电感L储存电能，电容C释放电能，输出电压为负。
- 开关S4截止，电容C充电。
- 控制电路控制开关S3和S4的导通时间，以控制输出电压的幅值和频率。
通过不断交替的正负半周期，逆变电路可以实现直流电到交流电的转换。
逆变电路工作原理

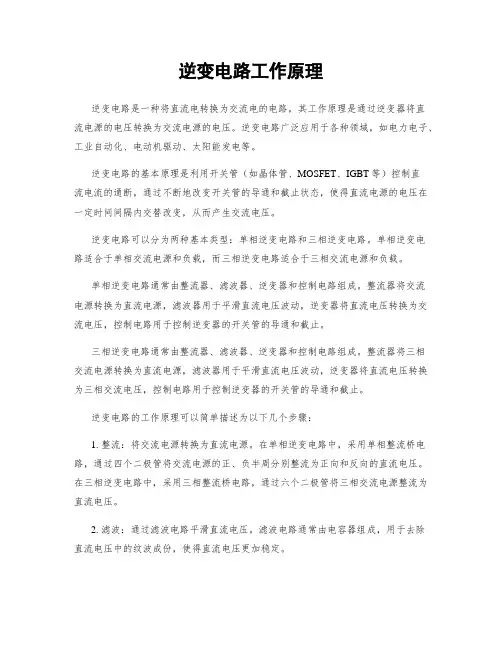

逆变电路工作原理逆变电路是一种将直流电转换为交流电的电路，其工作原理是通过逆变器将直流电源的电压转换为交流电源的电压。
逆变电路广泛应用于各种领域，如电力电子、工业自动化、电动机驱动、太阳能发电等。
逆变电路的基本原理是利用开关管（如晶体管、MOSFET、IGBT等）控制直流电流的通断，通过不断地改变开关管的导通和截止状态，使得直流电源的电压在一定时间间隔内交替改变，从而产生交流电压。
逆变电路可以分为两种基本类型：单相逆变电路和三相逆变电路。
单相逆变电路适合于单相交流电源和负载，而三相逆变电路适合于三相交流电源和负载。
单相逆变电路通常由整流器、滤波器、逆变器和控制电路组成。
整流器将交流电源转换为直流电源，滤波器用于平滑直流电压波动，逆变器将直流电压转换为交流电压，控制电路用于控制逆变器的开关管的导通和截止。
三相逆变电路通常由整流器、滤波器、逆变器和控制电路组成。
整流器将三相交流电源转换为直流电源，滤波器用于平滑直流电压波动，逆变器将直流电压转换为三相交流电压，控制电路用于控制逆变器的开关管的导通和截止。
逆变电路的工作原理可以简单描述为以下几个步骤：1. 整流：将交流电源转换为直流电源。
在单相逆变电路中，采用单相整流桥电路，通过四个二极管将交流电源的正、负半周分别整流为正向和反向的直流电压。
在三相逆变电路中，采用三相整流桥电路，通过六个二极管将三相交流电源整流为直流电压。
2. 滤波：通过滤波电路平滑直流电压。
滤波电路通常由电容器组成，用于去除直流电压中的纹波成份，使得直流电压更加稳定。
3. 逆变：将直流电压转换为交流电压。
逆变器通过控制开关管的导通和截止，使得直流电压在一定时间间隔内交替改变，从而产生交流电压。
逆变器通常采用全桥逆变电路，由四个开关管和一个变压器组成。
4. 控制：通过控制电路控制逆变器的开关管的导通和截止。
控制电路通常采用微处理器或者专用控制芯片，根据负载的需求和工作状态，实时调整开关管的工作频率和占空比，以实现对输出电压和电流的精确控制。
逆变电路工作原理ppt课件
04
设计与实现过程剖析
主电路设计思路
拓扑结构选择
根据应用需求和性能指标，选择合适 的逆变电路拓扑结构，如全桥、半桥 、推挽等。
元器件参数设计
磁性元件设计
针对逆变电路中的磁性元件，如变压 器、电感等，进行详细设计，包括磁 芯材料选择、匝数计算、气隙设置等 。
依据拓扑结构和性能指标，设计合适 的元器件参数，包括功率开关管、二 极管、电感、电容等。
控制策略优化
通过改进控制策略，如采用多电平技术、PWM 控制技术等，可进一步提高输出电压波形的质量 。
系统稳定性增强手段
稳定性分析方法
01
利用状态空间法、频域分析法等方法对逆变电路进行稳定性分
析，找出潜在的不稳定因素。
控制环路设计
02
通过合理设计控制环路，包括电流环、电压环等，确保系统在
不同负载和输入电压条件下均能保持稳定运行。
逆变电路工作原理ppt课件
演讲人： 日期：
目录
• 逆变电路基本概念与分类 • 逆变电路工作原理详解 • 关键器件与参数选择 • 设计与实现过程剖析 • 性能评估与优化措施 • 实验验证与结果分析 • 总结与展望
01逆变电路定义
将直流电能转换为交流电能的电 路。
作用
方波逆变电路将直流电转换为方 波交流电。它采用开关管（如晶 体管或MOSFET）进行高速切换 ，将直流电压逆变为方波电压输
出。
输出波形
方波逆变电路的输出波形为方波 ，具有陡峭的上升沿和下降沿。 方波电压的幅值和频率可以通过 控制开关管的切换速度和直流输
入电压来调节。
应用领域
方波逆变电路常用于一些对波形 要求不高的场合，如低功率照明
控制系统设计思路
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电能转换为交流电能的电路，其工作原理基于电子器件的开关特性。
逆变电路广泛应用于各种电子设备中，如电力变换器、UPS电源、太阳能发电系统等。
一、基本原理逆变电路的基本原理是利用开关器件（如晶体管、功率MOSFET、IGBT等）将直流电源的电压进行周期性开关，通过控制开关时间和频率，可以实现直流电能向交流电能的转换。
逆变电路主要分为两种类型：单相逆变电路和三相逆变电路。
二、单相逆变电路单相逆变电路是指将直流电源转换为单相交流电源的电路。
其基本结构包括整流滤波器、逆变桥和输出滤波器。
整流滤波器用于将输入的交流电源转换为直流电源，逆变桥则控制开关器件的导通和关断，输出滤波器用于去除逆变过程中产生的高频噪声。
单相逆变电路的工作过程如下：1. 输入电源将交流电压输入整流滤波器，滤波器将其转换为稳定的直流电压。
2. 逆变桥根据控制信号控制开关器件的导通和关断，将直流电源的电压进行周期性开关。
3. 开关器件导通时，直流电源的电压通过输出滤波器转换为交流电压。
4. 输出滤波器去除逆变过程中产生的高频噪声，得到稳定的交流输出电压。
三、三相逆变电路三相逆变电路是指将直流电源转换为三相交流电源的电路。
其基本结构包括整流滤波器、逆变桥和输出滤波器。
整流滤波器用于将输入的交流电源转换为直流电源，逆变桥则控制开关器件的导通和关断，输出滤波器用于去除逆变过程中产生的高频噪声。
三相逆变电路的工作过程如下：1. 输入电源将三相交流电压输入整流滤波器，滤波器将其转换为稳定的直流电压。
2. 逆变桥根据控制信号控制开关器件的导通和关断，将直流电源的电压进行周期性开关。
3. 开关器件导通时，直流电源的电压通过输出滤波器转换为三相交流电压。
4. 输出滤波器去除逆变过程中产生的高频噪声，得到稳定的三相交流输出电压。
四、逆变电路的应用逆变电路广泛应用于各种电子设备中，如：1. 电力变换器：逆变电路可以将直流电能转换为交流电能，用于电力系统中的电能转换和传输。
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电能转换为交流电能的电路。
它通常由逆变器、滤波器和控制电路组成。
逆变器是逆变电路的核心部件，它能够将直流电源的电压和电流转换为具有不同频率和幅值的交流电信号。
逆变电路的工作原理如下：1. 输入直流电源：逆变电路的输入通常为直流电源，如电池或直流电源。
这个直流电源的电压和电流可以根据实际需求进行选择。
2. 逆变器工作：逆变器是逆变电路的关键组成部分，它将直流电源的电能转换为交流电能。
逆变器通常使用开关管（如晶体管或功率MOSFET）来控制电流的开关，通过不断地开关和关闭，将直流电源的电能转换为交流电信号。
逆变器的工作频率和输出电压可以通过控制开关管的开关频率和占空比来调节。
3. 滤波器：逆变器输出的交流电信号通常会包含一些高频成分和谐波，为了使输出信号更加纯净，需要使用滤波器对信号进行滤波处理。
滤波器通常由电感、电容和电阻等元件组成，能够滤除高频成分和谐波，使输出信号更加平滑。
4. 控制电路：逆变电路的控制电路用于控制逆变器的工作状态和输出电压。
控制电路通常由微处理器或其他控制芯片组成，能够根据输入信号和设定参数来控制逆变器的开关频率和占空比，以达到期望的输出电压和频率。
逆变电路的应用非常广泛，常见的应用包括太阳能发电系统、电动汽车、UPS （不间断电源）等。
逆变电路通过将直流电能转换为交流电能，为各种电子设备提供了稳定的交流电源，极大地促进了电力系统的发展和应用。
总结起来，逆变电路是一种将直流电能转换为交流电能的电路，通过逆变器、滤波器和控制电路组成。
逆变器通过开关管的开关和关闭，将直流电源的电能转换为具有不同频率和幅值的交流电信号。
滤波器用于滤除输出信号中的高频成分和谐波，控制电路用于控制逆变器的工作状态和输出电压。
逆变电路在太阳能发电系统、电动汽车、UPS等领域有着广泛的应用。
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电能转换为交流电能的电子电路。
它广泛应用于各种电子设备中，包括变频器、电力逆变器、UPS电源等。
本文将详细介绍逆变电路的工作原理及其基本构成。
一、逆变电路的工作原理逆变电路的工作原理基于电子器件的导通和截止。
在逆变电路中，主要使用的电子器件有晶体管、场效应管、双极性晶体管等。
逆变电路的工作原理可以分为以下几个步骤：1. 输入直流电源：逆变电路的输入是直流电源，通常是通过整流电路将交流电源转换为直流电源。
直流电源的电压和电流大小决定了逆变电路的输出特性。
2. 控制信号：逆变电路需要一个控制信号来控制电子器件的导通和截止。
控制信号可以是脉冲信号、调制信号等。
控制信号的频率和幅度决定了逆变电路的输出频率和电压。
3. 电子器件导通：当控制信号到达一定的电压或电流水平时，电子器件将导通，使得输入直流电源的电能流经电子器件。
在导通状态下，电子器件将直流电能转换为交流电能。
4. 电子器件截止：当控制信号的电压或电流低于一定的水平时，电子器件将截止，不再导通。
在截止状态下，电子器件不再将直流电能转换为交流电能。
5. 输出交流电源：逆变电路的输出是交流电源，其频率和幅度由控制信号决定。
输出交流电源可以是单相交流电源或三相交流电源，具体取决于逆变电路的设计。
二、逆变电路的基本构成逆变电路的基本构成包括输入滤波电路、逆变电路和输出滤波电路。
1. 输入滤波电路：输入滤波电路用于平滑输入直流电源的波动，并减少输入电源的噪声。
输入滤波电路通常由电容器和电感器组成，能够滤除输入直流电源中的高频噪声。
2. 逆变电路：逆变电路是将直流电能转换为交流电能的核心部分。
逆变电路可以采用不同的拓扑结构，包括单相桥式逆变电路、三相桥式逆变电路等。
逆变电路中的电子器件根据控制信号的变化，实现导通和截止，从而将直流电能转换为交流电能。
3. 输出滤波电路：输出滤波电路用于平滑逆变电路的输出波形，并减少输出电源的谐波。
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电能转换为交流电能的电路，其工作原理是通过控制开关器件的导通和断开，改变电路中电流的方向和大小，从而实现将直流电能转换为交流电能的目的。
逆变电路广泛应用于各种电力电子设备中，如逆变器、变频器、交流电源等。
逆变电路主要由开关器件、滤波电路、控制电路和保护电路组成。
1. 开关器件：逆变电路中常用的开关器件有晶体管和功率MOSFET。
当开关器件导通时，电流可以流过开关器件，从而实现电流的方向和大小的改变。
当开关器件断开时，电流无法通过开关器件，从而实现电流的反向改变。
2. 滤波电路：逆变电路中的滤波电路用于平滑输出电压，减小电压的纹波。
常见的滤波电路包括电容滤波和电感滤波。
电容滤波器通过连接电容器来存储电荷，使得输出电压平滑。
电感滤波器通过连接电感器来抑制高频噪声，使得输出电压更加稳定。
3. 控制电路：逆变电路中的控制电路用于控制开关器件的导通和断开。
控制电路可以根据输入信号的变化来判断何时开关器件导通和断开，从而实现输出电压的控制。
常见的控制电路包括脉宽调制（PWM）控制和频率调制（FM）控制。
4. 保护电路：逆变电路中的保护电路用于保护开关器件和其他电子元件免受过电流、过电压和过温等异常情况的损害。
保护电路可以通过监测电流、电压和温度等参数，并及时采取相应的措施来保护电路的安全运行。
逆变电路可以实现不同的输出波形，如方波、正弦波和三角波等。
根据输出波形的不同，逆变电路可以分为全桥逆变电路、半桥逆变电路和单相逆变电路等。
全桥逆变电路可以实现正弦波输出，适用于高功率应用。
半桥逆变电路适用于中功率应用。
单相逆变电路适用于低功率应用。
逆变电路的应用非常广泛。
在家庭中，逆变电路常用于太阳能发电系统和风能发电系统中，将直流电能转换为交流电能供电给家庭用电设备。
在工业领域，逆变电路常用于电机驱动系统中，控制电机的转速和转向。
此外，逆变电路还广泛应用于电力电子设备、电动车充电器、UPS电源等领域。
逆变电路工作原理
逆变电路工作原理引言概述：逆变电路是一种将直流电转换为交流电的电路。
它在许多电子设备中被广泛应用，如电源逆变器、太阳能逆变器等。
本文将详细阐述逆变电路的工作原理，包括逆变电路的基本概念、逆变电路的分类、逆变电路的工作过程、逆变电路的应用以及逆变电路的优缺点。
一、逆变电路的基本概念1.1 逆变电路的定义逆变电路是一种将直流电能转换为交流电能的电子电路。
它通过改变电流的方向和频率，将直流电源输出的直流电转换为交流电输出。
1.2 逆变电路的组成逆变电路主要由功率开关器件、滤波电路和控制电路组成。
功率开关器件用于控制电流的开关，滤波电路用于滤除输出波形中的谐波，控制电路用于控制功率开关器件的开关时间和频率。
1.3 逆变电路的基本原理逆变电路的基本原理是通过周期性的开关操作，将直流电源的电流方向反转，从而实现交流电输出。
当功率开关器件导通时，直流电源的电流通过，输出交流电；当功率开关器件关断时，直流电源的电流被截断，交流电输出为零。
二、逆变电路的分类2.1 单相逆变电路单相逆变电路是指只能输出单相交流电的逆变电路。
它常用于家庭电器、电动机驱动等领域。
2.2 三相逆变电路三相逆变电路是指能够输出三相交流电的逆变电路。
它通常应用于工业生产、电力系统等领域，具有较高的功率输出能力和较好的稳定性。
2.3 多级逆变电路多级逆变电路是指由多个逆变电路级联组成的电路。
它能够提供更高的输出电压和更低的谐波失真，适用于高精度、高要求的电子设备。
三、逆变电路的工作过程3.1 输入电压的整流逆变电路首先将直流电源的输入电压进行整流，将交流电转换为直流电。
3.2 逆变过程在逆变过程中，功率开关器件周期性地开关，改变电流的方向和频率。
当功率开关器件导通时，直流电源的电流通过，输出交流电；当功率开关器件关断时，直流电源的电流被截断，交流电输出为零。
3.3 输出电压的滤波逆变电路的输出波形通常含有较多的谐波成分，为了滤除这些谐波，需要使用滤波电路对输出波形进行滤波处理，使其更接近纯正弦波。
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电能转换为交流电能的电路。
它通常由逆变器和滤波电路组成。
逆变器是核心部件，它通过控制开关管的通断来实现直流电到交流电的转换。
逆变电路广泛应用于太阳能发电系统、UPS电源、电动汽车等领域。
逆变电路的工作原理如下：1. 逆变器的输入端接收直流电源，通常为电池组或直流稳压电源。
直流电源经过滤波电路，去除电源中的杂波和纹波，得到稳定的直流电源。
2. 稳定的直流电源经过逆变器的开关管控制电路，控制开关管的通断状态。
开关管可以是晶体管、MOS管或IGBT管等。
3. 当开关管导通时，直流电源的正极与负极相连，直流电流通过开关管流入负载。
此时，逆变器的输出为零。
4. 当开关管断开时，直流电源的正极与负极断开，负载断开。
此时，逆变器的输出为最大值。
5. 通过控制开关管的通断时间和频率，可以实现不同频率和幅值的交流电输出。
通常，逆变器的输出频率为50Hz或60Hz，输出电压为220V或110V。
6. 为了提高逆变电路的效率和稳定性，通常还会加入滤波电路。
滤波电路通过滤波电感和滤波电容，将逆变器输出的方波进行平滑处理，得到近似正弦波形的交流电。
逆变电路的工作原理可以通过以下公式来描述：Vout = Vin * D其中，Vout为逆变器的输出电压，Vin为输入电压，D为开关管的通断时间比。
通过控制D的值，可以调节输出电压的大小。
总结：逆变电路通过控制开关管的通断状态，将直流电能转换为交流电能。
它可以实现不同频率和幅值的交流电输出，广泛应用于各种电力系统和电子设备中。
通过加入滤波电路，可以提高逆变电路的效率和稳定性。
逆变电路工作原理
逆变电路工作原理
逆变电路是一种将直流电转换为交流电的电子装置。
其工作原理基本上是通过不间断地开关和关闭电流来产生一个平均为零的电压波形，从而产生交流电。
具体的工作原理如下：
1. 开关电路：逆变电路中的主要元件是开关管（如MOSFET、IGBT等），它们可以根据控制信号的输入来开关电流通路。
通过适当地控制开关管的导通和截止，可以实现从输入直流电源到输出交流电源的开关切换。
2. 输入电流滤波：由于直流电源的输出中包含有高频脉冲，需要通过电感元件和电容元件来滤除高频噪声。
这通常通过输入电感和输入电容来实现。
3. 输出电压滤波：在开关管开关频率很高的情况下，通过电感元件和电容元件将切割波形转换为平滑的交流电压输出。
输出电感和输出电容构成了一个LC滤波网络，能够滤除开关产生
的高频分量，得到所需的交流电信号。
4. 控制电路：为了实现逆变电路的稳定和可靠工作，需要一个控制电路来控制开关管的开关时间和开关频率。
控制电路可以根据输入直流电压、负载变化等信息，通过反馈调节的方式控制开关管的开关状态，以保持输出交流电压稳定。
总结来说，逆变电路通过适当地开关和关闭开关管来切换电流，通过适当的滤波和控制电路，可以将直流电转换为平滑的交流电输出。
逆变电路工作原理
逆变电路工作原理
逆变电路是一种能够将直流电能转换为交流电能的电路。
其基本原理是利用逆变器，通过控制开关元件的开关状态，将直流电源的电压逆变成一定频率和幅度的交流电信号。
逆变电路通常由输入端、输出端和控制端组成。
输入端连接直流电源，输出端连接负载，而控制端则控制开关元件的开关状态。
逆变器中常用的开关元件有晶体管、场效应管、三极管等。
开关元件的开关状态是通过控制端的控制信号来实现的。
在逆变电路工作过程中，当开关元件导通时，直流电源的电能通过开关元件传递给负载，从而实现了电能的传输。
而当开关元件关断时，直流电源的电能也就停止向负载传输。
通过不同的开关状态和控制信号，逆变电路可以产生不同频率和幅度的交流电信号。
通过调整控制信号的参数，可以实现对输出交流信号的改变，以满足不同负载的需求。
逆变电路广泛应用于各种场合，特别是在需要将直流电源转换为交流电源的情况下。
比如，太阳能发电系统中的逆变器可以将太阳能电池板产生的直流电转换为交流电，从而为家庭供电。
另外，逆变电路还可以在交流电源不可用或不稳定的地区提供稳定的电能供应，例如在太空航天器、车载电子设备等领域。
总之，逆变电路通过控制开关元件的开关状态，将直流电源的电压逆变成一定频率和幅度的交流电信号，从而实现了直流电
能向交流电能的转换。
它在能源转换和电能供应方面发挥了重要的作用。
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电能转换为交流电能的电路，常用于电力电子设备中。
它的主要功能是将直流电源的电压和频率转换为需要的交流电压和频率。
逆变电路广泛应用于太阳能发电、风能发电、电动汽车等领域。
逆变电路的工作原理可以简单描述为：通过控制开关管的导通和截止，将直流电源的电压进行开关调制，从而产生一个脉宽调制（PWM）的波形。
这个波形经过滤波电路后，得到一个平滑的交流电压输出。
具体来说，逆变电路由以下几个主要部分组成：1. 输入滤波电路：逆变电路的输入是直流电源，为了确保输入电流的稳定性和纹波较小，需要使用输入滤波电路。
这个电路一般由电容器和电感器组成，能够滤除输入电压中的高频噪声和纹波。
2. 逆变器电路：逆变器电路是逆变电路的核心部分，它负责将直流电源的电压转换为交流电压。
逆变器电路通常由开关管（如晶体管、功率MOS管等）和驱动电路组成。
开关管的导通和截止由驱动电路控制，通过不断地开关和截止，可以实现对输出波形的调制。
3. 输出滤波电路：逆变器电路输出的波形是一个脉宽调制的波形，需要经过输出滤波电路进行平滑处理，得到一个稳定的交流电压。
输出滤波电路一般由电感器和电容器组成，能够滤除输出波形中的高频成分，使得输出电压更加稳定。
4. 控制电路：逆变电路的控制电路负责控制开关管的导通和截止，以及调整输出电压和频率。
控制电路一般由微处理器或专用的控制芯片实现，通过对输入信号的采样和处理，可以实现对逆变电路的精确控制。
逆变电路有多种工作方式，常见的有单相逆变电路和三相逆变电路。
单相逆变电路适用于单相交流电源的应用，而三相逆变电路适用于三相交流电源的应用。
根据输出波形的形式，逆变电路又可分为方波逆变电路、正弦波逆变电路和修正正弦波逆变电路等。
总结起来，逆变电路通过控制开关管的导通和截止，将直流电源的电压转换为需要的交流电压。
它由输入滤波电路、逆变器电路、输出滤波电路和控制电路等组成。
逆变电路的工作原理复杂多样，可以根据不同的应用需求选择不同的工作方式和输出波形。
三相逆变电路工作原理
三相逆变电路工作原理
三相逆变电路是一种将直流电转换为交流电的装置。
其基本工作原理如下：
1. 输入直流电源：将直流电源接入到三相逆变电路的输入端。
直流电源可以是电池、整流器输出的直流电或其他的直流电源。
2. 桥式逆变器：通过桥式逆变器将输入的直流电转换为交流电。
桥式逆变器由六个开关器件组成，分为两组。
每一组分别由三个开关器件组成，这三个开关器件的导通与否决定了对应输出端的电压极性。
3. 控制信号：通过控制信号来控制桥式逆变器中的开关器件的导通与否。
通常使用PWM（脉宽调制）技术来生成控制信号，通过调整脉冲的宽度和频率来控制开关器件的导通时间和间隔，从而控制输出交流电的频率和幅值。
4. 输出交流电：当控制信号经过桥式逆变器控制了开关器件的导通与否后，输出端将得到一组近似正弦波形的交流电。
输出的交流电频率和幅值由控制信号决定。
总体来说，三相逆变电路通过桥式逆变器将输入的直流电转换为输出的交流电，通过控制器控制开关器件的导通与否，从而实现对输出交流电的频率和幅值的控制。
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电转换为交流电的电路，广泛应用于各种电子设备中。
逆变电路的工作原理是通过控制开关器件的导通和关断，改变电路中的电压和电流方向，从而实现直流电向交流电的转换。
本文将从逆变电路的基本原理、工作过程、常见类型、优缺点以及应用领域等方面进行详细介绍。
一、逆变电路的基本原理1.1 逆变电路的基本组成逆变电路普通由开关器件、滤波电路和控制电路组成。
1.2 逆变电路的工作原理逆变电路通过控制开关器件的导通和关断，改变电路中的电压和电流方向，实现直流电向交流电的转换。
1.3 逆变电路的基本原理逆变电路的基本原理是利用开关器件周期性地将直流电源的电压反向，通过滤波电路将其转换为交流电。
二、逆变电路的工作过程2.1 开关器件导通当开关器件导通时，电流可以流通，直流电源的电压可以传递到输出端。
2.2 开关器件关断当开关器件关断时，电流无法流通，直流电源的电压无法传递到输出端。
2.3 控制电路控制控制电路可以根据需要控制开关器件的导通和关断，从而控制逆变电路的输出电压和频率。
三、逆变电路的常见类型3.1 单相逆变电路单相逆变电路适合于单相交流电源的转换，常用于家用电器等领域。
3.2 三相逆变电路三相逆变电路适合于三相交流电源的转换，常用于工业控制等领域。
3.3 多级逆变电路多级逆变电路通过级联多个逆变电路实现更高效率和更稳定的输出。
四、逆变电路的优缺点4.1 优点逆变电路可以实现直流电向交流电的转换，具有灵便性高、效率高、输出稳定等优点。
4.2 缺点逆变电路存在能量损耗大、电磁干扰等缺点，需要合理设计和控制。
五、逆变电路的应用领域5.1 电力电子领域逆变电路广泛应用于电力电子领域，如变频空调、UPS电源等。
5.2 工业控制领域逆变电路在工业控制领域中也有重要应用，如变频调速、电力转换等。
5.3 新能源领域逆变电路在新能源领域中也有广泛应用，如太阳能逆变器、风力发电逆变器等。
综上所述，逆变电路作为一种重要的电子电路，在各个领域都有着广泛的应用。
逆变电路的工作原理
逆变电路的工作原理逆变电路是一种将直流电转换为交流电的电路，其工作原理主要基于功率半导体器件的开关控制。
逆变电路在电力变换、电机驱动、太阳能发电等领域有着广泛的应用。
下面我们将详细介绍逆变电路的工作原理。
首先，逆变电路通常由功率半导体器件（如晶闸管、场效应管等）和控制电路组成。
在逆变电路中，功率半导体器件起到开关的作用，通过不同的开关组合可以实现对直流电的逆变，输出交流电。
其次，逆变电路的工作原理是通过控制功率半导体器件的导通和关断来实现对直流电的逆变。
当控制电路给出相应的触发信号时，功率半导体器件导通，直流电源输出到负载上；当控制电路给出另一种触发信号时，功率半导体器件关断，负载上不再有输出。
通过这种方式，可以实现对直流电的逆变，输出交流电。
另外，逆变电路的工作原理还涉及到逆变电路的拓扑结构。
常见的逆变电路拓扑结构有单相桥式逆变电路、三相桥式逆变电路等。
不同的拓扑结构对应不同的应用场景，可以实现不同的功率输出和控制方式。
此外，逆变电路的工作原理还包括对输出波形的控制。
在实际应用中，往往需要对逆变电路输出的交流电波形进行控制，以满足不同的负载要求。
通过控制功率半导体器件的触发角度和脉宽，可以实现对输出波形的调节，满足不同的应用需求。
总的来说，逆变电路的工作原理是基于功率半导体器件的开关控制，通过控制功率半导体器件的导通和关断来实现对直流电的逆变，输出交流电。
不同的逆变电路拓扑结构和输出波形控制方式可以满足不同的应用需求，具有广泛的应用前景。
以上就是逆变电路的工作原理的详细介绍，希望对您有所帮助。
如果您对逆变电路的工作原理还有其他疑问，欢迎随时与我们联系。
逆变电路工作原理
逆变电路工作原理逆变电路是一种能够将直流电能转换为交流电能的电路。
它的主要作用是将直流电源转换为所需的交流电源，以满足不同电器设备的使用需求。
逆变电路广泛应用于各种领域，包括家庭电器、工业设备、通信系统等。
逆变电路的工作原理基于半导体器件的开关特性。
常见的逆变电路有两种类型：单相逆变电路和三相逆变电路。
下面将分别介绍这两种逆变电路的工作原理。
一、单相单相逆变电路是将单相直流电源转换为单相交流电源的电路。
它通常由整流器、滤波器和逆变器组成。
1. 整流器：单相逆变电路的第一步是将交流电源转换为直流电源，这是通过整流器实现的。
整流器通常采用二极管或者可控硅等器件，将交流电源的正半周或者负半周转换为直流电压。
2. 滤波器：由于整流器输出的是脉动的直流电压，需要通过滤波器进行滤波，使电压变得更加稳定。
滤波器通常由电容器和电感器组成，能够平滑输出电压波形。
3. 逆变器：滤波后的直流电压经过逆变器转换为交流电压。
逆变器是逆变电路的核心部份，它通过控制开关器件的导通和截止，将直流电压转换为交流电压。
逆变器通常采用晶闸管、MOSFET或者IGBT等器件，能够实现高效率的电能转换。
二、三相三相逆变电路是将三相直流电源转换为三相交流电源的电路。
它通常由整流器、滤波器和逆变器组成。
1. 整流器：三相逆变电路的整流器部份与单相逆变电路相似，将交流电源转换为直流电源。
2. 滤波器：滤波器的作用也与单相逆变电路相同，通过电容器和电感器对直流电压进行滤波，使其更加稳定。
3. 逆变器：逆变器部份是三相逆变电路的关键。
它通过控制开关器件的导通和截止，将直流电压转换为三相交流电压。
三相逆变器通常采用多个晶闸管、MOSFET或者IGBT等器件，能够实现高效率的电能转换。
逆变电路的工作原理可以通过控制开关器件的导通和截止来实现不同的输出电压和频率。
通过调节开关器件的工作方式和频率，可以实现不同的输出波形，如正弦波、方波、脉冲等，以满足不同设备的电能需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.1.2 换流方式分类
——— 2020/3/29
◆负载换流（Load Commutation）
☞由负载提供换流电压的换流方式。
uo
uo a)
io
O
ωt
io
i
iVT1 iVT4
O i
iVT2 iVT3
ωt
O uVT
O
t1
u VT1
u
VT4
ωt
ωt
b)
图7-2 负载换流电路及其工作波形
☞负载电流的相位超前于负载电压的场合， 都可实现负载换流，如电容性负载和同步电 动机。
◆改变两组开关的切换频率，即可改变输出交流电的频率。
◆电阻负载时，负载电流io和uo的波形相同，相位也相同。 ◆阻感负载时，io相位滞后于uo，波形也不同。
7.1.2 换流方式分类
——— 2020/3/29
■换流 ◆电流从一个支路向另一个支路转移的过程，也称为换相。 ◆研究换流方式主要是研究如何使器件关断。 ■换流方式分为以下几种 ◆器件换流（Device Commutation）
☞利用全控型器件的自关断能力进行换流。 ☞在采用IGBT 、电力MOSFET 、GTO 、GTR等全控型器件的 电路中的换流方式是器件换流。 ◆电网换流（Line Commutation） ☞电网提供换流电压的换流方式。 ☞将负的电网电压施加在欲关断的晶闸管上即可使其关断。 不需要器件具有门极可关断能力，但不适用于没有交流电网 的无源逆变电路。
电容和电感的耦合来提供换流电压或换流电流。 ☞直接耦合式强迫换流 √如图4-3，当晶闸管VT处于通态时，预先给
电容充电。当S合上，就可使VT被施加反压而关 断。
√也叫电压换流。
图7-3 直接耦合式 强迫换流原理图
7.2 电压型逆变电路
——— 2020/3/29
7.2.1 单相电压型逆变电路 7.2.2 三相电压型逆变电路
——— 2020/3/29
7.2.1 单相电压型逆变电路
a)
o
Um
O
t
-Um
io
O
t3 t1 t 2
t4
t5 t6
t
ON
V1 V 2
V1 V2
VD1 VD 2 VD 1 VD2 b)
图7-6 单相半桥电压型逆
变电路及其工作波形
■半桥逆变电路
◆在直流侧接有两个相互串联的足够大
的电容，两个电容的联结点便成为直流电
电压型逆变电路工作原理
———
引言
——— 2020/3/29
■逆变的概念 ◆与整流相对应，直流电变成交流电。 ◆交流侧接电网，为有源逆变。 ◆交流侧接负载，为无源逆变，本章主要讲述无源逆变。
■逆变与变频 ◆变频电路：分为交交变频和交直交变频两种。 ◆交直交变频由交直变换（整流）和直交变换两部分组成，后 一部分就是逆变。
源的中点，负载联接在直流电源中点和两
个桥臂联结点之间。
◆工作原理
☞设开关器件V1和V2的栅极信号在一 个周期内各有半周正偏，半周反偏，且二
者互补。
☞输出电压uo为矩形波，其幅值为 Um=Ud/2。
☞电路带阻感负载，t2时刻给V1关断信 号，给V2开通信号，则V1关断，但感性负 载中的电流io不能立即改变方向，于是VD2 导通续流，当t3时刻io降零时，VD2截止， V2开通，io开始反向，由此得出如图所示的 电流波形。
——— 2020/3/29
◆强迫换流（Forced Commutation） ☞设置附加的换流电路，给欲关断的晶闸管强
迫施加反压或反电流的换流方式称为强迫换流。 ☞通常利用附加电容上所储存的能量来实现，
因此也称为电容换流。 ☞分类 √直接耦合式强迫换流：由换流电路内电容
直接提供换流电压。 √电感耦合式强迫换流：通过换流电路内的
a)
o
Um
O
t
-Um
io
O
t3 t1 t2
t4
t5 t6
t
ON V1 V2 V1 V2
VD1 VD2 VD1 VD2 b)
图7-6 单相半桥电压型逆
变电路及其工作波形
——— 2020/3/29
7.2.1 单相电压型逆变电路
■全桥逆变电路 ◆共四个桥臂，可看成两个半桥电路组合而成。 ◆两对桥臂交替导通180°。 ◆输出电压和电流波形与半桥电路形状相同，但幅值高出一倍。 ◆在这种情况下，要改变输出交流电压的有效值只能通过改变直流电压Ud来
实现。 ◆Ud的矩形波uo展开成傅里叶级数得
uo
4U d
sint
1 sin 3t 3
1 sin 5t 5
其中基波的幅值Uo1m和基波有效值Uo1分别为
Uo1m
4U d
1.27Ud
U o1 2
2U d
0.9Ud
图7-5 全桥逆变电路
——— 2020/3/29
7.2.1 单相电压型逆变电路
■以单相桥式逆变电路为例说明最基本的工作原理
◆ S1~S4是桥式电路的4个臂，由电力电子器件及辅助电路组成。
u o
S1 io 负载 S3
Ud
S2
uo S4
io
t1 t2
t
a)
b)
图7-1 逆变电路及其波形举例
◆当开关S1、S4闭合，S2、S3断开时，负载电压uo为正；当开关S1、S4断开， S2、S3闭合时，uo为负，这样就把直流电变成了交流电。
■逆变电路的主要应用 ◆各种直流电源，如蓄电池、干电池、太阳能电池等。 ◆交流电机调速用变频器、不间断电源、感应加热电源等电 力电子装置的核心部分都是逆变电路。
7.1 换流方式
——— 2020/3/29
7.1.1 逆变电路的基本工作原理 7.1.2 换流方式分类
——— 2020/3/29
7.1.1 逆变电路的基本工作原理
——— 2020/3/29
7.2.1 单相电压型逆变电路
☞V1或V2通时，io和uo同方向， 直流侧向负载提供能量；VD1或 VD2通时，io和uo反向，电感中贮 能向直流侧反馈。VD1、VD2称为 反馈二极管,它又起着使负载电流 连续的作用，又称续流二极管。
◆优点是简单，使用器件少；其缺 点是输出交流电压的幅值Um仅为 Ud/2，且直流侧需要两个电容器串 联，工作时还要控制两个电容器电 压的均衡；因此，半桥电路常用于 几kW以下的小功率逆变电源。
◆移相调压方式
☞图7-2a是基本的负载换流逆变电路，整个 负载工作在接近并联谐振状态而略呈容性， 直流侧串大电感，工作过程可认为id基本没有 脉动。
√负载对基波的阻抗大而对谐波的阻抗小， 所以uo接近正弦波。
√注意触发VT2、VT3的时刻t1必须在uo过 零前并留有足够的裕量，才能使换流顺利完 成。
7.1.2 换流方式分类
