电动高真空挡板阀GDC-J 型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
主要技术性能适用范围(Pa) 105～6.7x10-4 阀门漏率(Pa.L/S) ≤6.7x10-4 适用温度（℃） -25～+40 线圈温升（℃） ≤65 开闭时间（S ） 3～5 电源电压（V/Hz ） 220±10%/50 安装方式垂直(图一)(KF)连接及外形尺寸 型号 通径(DN) ΦW ΦD ΦB H A 法兰标准GDC-J16A/KF 16 68 30 17.2 186 40 GB4982 GDC-J25A/KF 25 82 40 26.2 193 50 GDC-J40/KF401105541.227065GDC-J50A/KF50 125 75 52.2 307 70 /(图二)连接及外形尺寸 型号 通径(DN) ΦW ΦB H h bxb n-b 法兰标准GDC-J 16A 16 68 42 165 28 48x48 4-M5 JB919GDC-J 25A 25 82 55 190 35 58x58 4-M6 GDC-J 32 32 92 64 217 40 68x68 4-M6 GDC-J 40 40 110 70 240 44 80x80 4-M6 GDC-J 50A 50 125 90 285 56 95x95 4-M8 GDC-J 65 65 135 105 315 65 115x115 4-M8 GDC-J 808016512535875140x1404-M8其它真空阀门一、真空充气阀类1、DDC-JQ系列电磁真空带充气阀2、DDC-JQ-B系列电磁真空带充气阀3、DYC-Q系列低真空电磁压差充气阀4、GYC-JQ系列高真空电磁压差式冲气阀5、GQC系列电磁高真空充气阀6、GDC-Q5型、GDC-5型电磁真空阀二、真空挡板阀类1、GDC-J型系列电磁高真空挡板阀2、GDQ型系列气动高真空挡板阀3、GD-J型系列高真空挡板阀4、GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)5、GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)6、GD-J(b) 型系列手动高真空挡板阀(带波纹管密封)三、真空蝶阀类1、GI型系列高真空蝶阀2、GI-A型系列高真空蝶阀3、GI-C型系列高真空蝶阀4、GIQ型系列气动高真空蝶阀5、GIQ-A型系列气动高真空蝶阀6、GIQ-B型系列气动高真空蝶阀7、GIQ-AB型系列气动高真空蝶阀8、GID型系列电动高真空蝶阀9、GID-A型系列电动高真空蝶阀四、真空球阀类1、GU型系列真空(压力)球阀2、GUQ型系列气动真空(压力)球阀3、GUD型系列电动真空(压力)球阀五、其它真空阀类1、GW-J-T型系列高真空微调阀2、GM型系列高真空隔膜阀3、J611F活塞角座阀4、ZT-B系列管道阀5、CC-A型系列超高真空插板阀6、CCQ-A型系列气动超高真空插板阀DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
真空挡板阀
首页>>产品中心>>真空挡板阀类>>GD-J(b) 系列手动高真空挡板阀 (带波纹管密封)GD-J(b) 系列手动高真空挡板阀(又称角阀)是真空系统中的重要元件之一，该阀传动部件采用螺纹结构，依靠人手旋转手轮、启闭阀板。
适用的介质为空气及非腐蚀性气体。
主要技术性能适用范围(Pa)2x105～1.3x10-6阀门漏率(Pa.L/S)≤1.3x10-7适用温度（℃）-25～+40法兰标准GB4982安装位置任意连接及外形尺寸型号通径(DN)ΦDΦBΦW H A bxb GD-J10(b)/KF103012.2361164037x37 GD-J16(b)/KF163017.2361164037x37 GD-J25(b)/KF254026.2501445061x61 GD-J40(b)/KF405541.2561746581x81订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列电磁阀系列价格供用户或设计院工程项目做预算品名规格单价（元）铸钢不锈钢全不锈钢电磁阀ZBSF0~1.6MPA≤200℃15 720 20 787.525 855 32 1012.5 40 1125 50 1530 65 2475 80 2925 100 3825水用电磁阀（丝口）ZCS0.05~0.8MPA≤60℃15黄铜157.5 20 180 25 225 32 405 40 540 50 675水用电磁阀（法兰）ZCS0.05~0.8MPA≤60℃25 450铸铁32 49540 58550 67565 85580 1012.5100 1237.5125 1912.5150 2475200 4275250 7650300 10575蒸汽|水|油电磁阀ZQDF0-1.6MPA≤200℃丝口15 450 20 495 25 562.5 32 787.5 40 900 50 1125蒸汽|水|油电磁阀ZQDF0-1.6MPA≤200℃法20 787.5 25 675 855 32 855 1012.5 40 945 1125 50 1170 1462.5高温中压电磁阀ZCG0.4~1.6MPA≤350℃15 0 1080 20 0 1080 25 945 112532 1170 1305 40 1305 1530 50 1530 1800品名 规格 单价（元） 铸钢不锈钢中温电磁阀ZCZP （丝口）0.05~1.6MPA ≤200℃ 15 450 20 49525 562.5 32 787.540 900 50 1125 中温电磁阀ZCZP （法兰）0.05~1.6MPA ≤200℃25 720 855 32 900 1012.5 40 1012.5 1125 50 1237.5 1462.5 65 1687.5 2475 80 1912.5 2925100 2475 3825125 3825 6750 150 4725 10125 200 7875 19125 250 10800 27000 300 13050 350 19125 高压电磁阀GZYS6.4MAP ≤200℃ 15 3150 20 337525 382532 405040 4950 50 6750 快速启闭阀J041H0.1-10MPA ≤200℃ 10 3825 15 4050 20 450025 495032 6300 40 7200 50 7875电磁式紧急切断阀ZCRB0~0.1MPA≤80℃25 1350 32 1462.5 40 1575 50 1687.5 65 1912.5 80 2025 100 2700 125 3825 150 4500 200 6300 250 10575 300 13050 350 19125品名规格单价（元）铸钢不锈钢电磁式煤气安全切断阀DMF-0.1≤80℃100 5625 125 5850 150 6075 200 6300 250 6750 300 7200 350 8550 400 10125 450 11250 500 13950 600 16875 700 19800 800 22500 900 27000 1000 38250(丝口）ZCM0~0.04MAP≤20 517.580℃25 58532 72040 108050 1237.5煤气、天然气、液化气电磁阀(法兰）ZCM0~0.04MAP≤80℃25 675 32 787.5 40 900 50 1237.5 65 2025 80 2250 100 2925 125 4050 150 4950 200 6300 250 10800 300 13050 350 19125多功能电磁阀ZDF0.01~1.6MPA≤180℃15 2250 20 2250 25 2700 32 3375 40 4050 50 5400 65 6300 80 7200 100 8550品名规格单价（元）铸钢不锈钢高温高压电磁阀ZCZG0.1~2.5MPA≤250℃15 2250 20 2250 25 2362.5 32 2475 40 2925 50 3150 65 4275 80 5625 100 6750高温高压电磁阀ZCZH0.1~4.0MPA≤400℃15 2250 20 2250 25 2475 32 2700 40 3037.5 50 3262.5 65 4500 80 5850 100 7200气控电磁阀ZCQ法兰0~0.8MPA≤80℃25 540 32 630 40 742.5 50 1012.5 65 1372.5 80 1980 100 2250 125 2812.5 150 3375排泥阀专用电磁阀24DHS 10 630 15 675 20 742.5 25 810自保持式电磁阀ZCSTH 法兰0.05~0.8MPA≤60℃25 1350 32 1687.5 40 1912.5 50 2025 65 2362.5 80 2700 100 3150电磁脉冲阀20 247.5铝材质25 27040 49550 63065 72080 855品名规格单价（元）丝扣法兰燃气安全电磁阀ZCRP-DSK常开型，材质铸钢15 1125 1170 20 1170 1215 25 1215 1260 32 1912.5 2025 40 2610 2790 50 2700 2925 5 4500 80 4950 100 5850 125 13500 150 15750 200 18900 250 29250 300 3600 400 74925燃气安全电磁阀ZCRP-DSB常闭型，材质铸钢15 1665 1710 20 1710 1755 25 1755 1800 32 2587.5 2700 40 3420 3600 50 3510 37350 5 6525 80 7267.5 100 8550 125 18900 150 20520 200 23512.5 250 34425 300 42750 400 123750家用电磁阀ZCRP(A)-DSB 常闭型15 450 20 472.5 25 495 32 540 40 585 50 630家用型燃气泄漏报警器240元气体探测器、气体报警控制器1900元/路品名规格单价（元）丝扣法兰Y型气动角座阀塑料头304≤180℃15 360 540 20 405 630 25 495 765 32 630 877.5 40 787.5 1035 50 1012.5 1260 65 1395 1800 80 2025 2475铜不锈钢2W系列丝口电磁阀15 123.75 180 20 135 202.5 25 225 270 32 315 483 40 450 540 50 585 765名称型号通径价格不锈钢全不锈钢电磁阀ZBSF0-1.6MPA≤200℃DN15 480DN20 525DN25 570DN32 675DN40 750DN50 1020DN65 1650DN80 1950DN100 2550名称型号通径价格铸钢不锈钢蒸汽，水，ZQDF丝口1- DN15 300油用电磁阀1.6MPA≤200℃DN20 330DN25 375DN32 525DN40 600DN50 750ZQDF法兰0- 1.6MPA≤200℃DN20 525 DN25 450 570 DN32 570 675 DN40 630 750 DN50 780 975名称型号通径价格铸钢黄铜水用电磁阀ZCS丝口0.05-0.8MPA≤60℃DN15 105DN20 120DN25 150DN32 270DN40 360DN50 450ZCS法兰0.05-0.8MPA≤60℃DN25 300DN32 330DN40 390DN50 450DN65 570DN80 675DN100 825DN125 1275DN150 1650DN200 2850DN250 5100DN300 7050名称型号通径价格铸钢不锈钢高温中压电磁阀ZCG0.4-1.6MPA≤350℃DN15 720DN20 720DN25 630 750DN32 780 870 DN40 870 1020 DN50 1020 1200名称型号通径价格铸钢不锈钢中温电磁阀ZCZO丝口0.05-1.6MPA≤200℃DN15 300DN20 330DN25 375DN32 525DN40 600DN50 750ZCZO法兰0.05-1.6MPA≤200℃DN25 480 570DN32 600 675DN40 675 750DN50 825 975DN65 1125 1650DN80 1275 1950DN100 1650 2550DN125 2550 4500DN150 **** ****DN200 5250 12750DN250 7200 18000DN300 8700DN350 12750名称型号通径价格不锈钢高压电磁阀GZYS6.4MPA≤200℃DN15 2100DN20 2250DN25 2550DN32 2700DN40 3300DN50 4500名称型号通径价格不锈钢快速启J041H0.1- DN10 2550闭阀10MPA≤200℃ DN15 2700DN20 3000DN25 3300DN32 4200DN40 4800DN50 5250 名称型号通径价格电磁式煤气安全切断阀DMF-0.1≤80℃（温度≤250℃需要特殊订货）DN100 3750DN125 3900DN150 4050DN200 4200DN250 4500DN300 4800DN350 5700DN400 6750DN450 7500DN500 9300DN600 11250DN700 13200DN800 15000DN900 18000DN1000 25500电磁式紧急切断阀ZCRB0-0.1mpa≤80℃（压力0-1.6MPA需要特殊订货）DN25 900DN32 975DN40 1050DN50 1125DN65 1275DN80 1350DN100 1800DN125 2550DN150 3000DN200 4200DN250 7050DN300 8700DN350 12750名称型号通径价格铸钢煤气，天然气，液化气电磁阀ZCM丝口0-0.04mpa≤80℃DN20 345DN25 390DN32 480DN40 720DN50 825ZCM法兰0-0.04mpa≤80℃DN25 450DN32 525DN40 600DN50 825DN65 1350DN80 1500DN100 1950DN125 2700DN150 3300DN200 4200DN250 7200DN300 8700DN350 12750名称型号通径价格铸钢高温高压电磁阀ZCZG0.1-2.5mpa≤250℃DN15 1500DN20 1500DN25 1575DN32 1650DN40 1950DN50 2100DN65 2850DN80 3750DN100 4500ZCZH0.1-4.0mpa≤400℃DN15 1500DN20 1500DN25 1650DN32 1800DN40 2025 DN50 2175 DN65 3000 DN80 3900 DN100 4800名称型号通径价格铝电磁脉冲阀DMF-Z DN20 165 DN25 180 DN40 330 DN50 420 DN62 480 DN78 570名称型号通径价格排泥阀专用电磁阀24DHS0.15-1.0mpa≤60℃(二位四通）DN10 420DN15 450DN20 495DN25 540自保持式电磁阀ZCSTH法兰0.05-0.8mpa≤60℃DN25 900DN32 1125DN40 1275DN50 1350DN65 1575DN80 1800DN100 2100名称型号通径价格铸钢气控电磁阀ZCQ法兰0-0.8mpa≤80℃DN25 360DN32 420DN40 495DN50 675DN65 915DN80 1320DN100 1500DN125 1875DN150 2250 名称型号通径价格多功能电磁阀ZDF0.01-1.6mpa≤180℃DN15 1500DN20 1500DN25 1800DN32 2250DN40 2700DN50 3600DN65 4200DN80 4800DN100 5700一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
真空管道阀门
真空管道阀门压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。
从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。
启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。
关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过程中，所需要的启闭力和启闭力矩是变化的，其最大值是在关闭的最终瞬时或开启的最初瞬时。
设计和制造阀门时应力求降低其关闭力用真空阀门目录一、真空充气阀类1、DDC-JQ系列电磁真空带充气阀2、DDC-JQ-B系列电磁真空带充气阀3、DYC-Q系列低真空电磁压差充气阀4、GYC-JQ系列高真空电磁压差式充气阀5、GQC系列电磁高真空充气阀6、GDC-Q5型、GDC-5型电磁真空阀二、真空挡板阀类1、GDC-J型系列电磁高真空挡板阀2、GDQ型系列气动高真空挡板阀3、GD-J型系列高真空挡板阀4、GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)5、GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)6、GD-J(b) 型系列手动高真空挡板阀(带波纹管密封)DDC-JQ系列电磁真空带充气阀DDC-JQ型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。
阀门与泵接在同一电源上，泵的开启与停止直接控制了阀的开启与关闭。
当泵停止工作或电源突然中断时，阀能自动将真空系统封闭，并将大气通过泵的进气口充入泵腔，避免泵油返流污染真空系统。
适用的工作介质为空气及非腐蚀性气体。
注:快卸及活套法兰连接方式请参阅DDC-JQ-B系列电磁真空带充气阀(内有DN100规格).主要技术性能适用范围(Pa) 105～1x10-2阀门漏率(Pa.L/S)＜6.7x10-4适用温度(℃) -25～+50线圈温升(℃) ≤65开闭时间(S) ≤3电源电压(V/Hz) 220±10%/50法兰标准JB919连接及外形尺寸型号通径(DN)ΦWΦB H h bxb n-d 匹配机械泵型号DDC-JQ16 68 42 176 28 48x48 4-M5 2XZ-0.5/116ADDC-JQ25 82 55 199 35 58x58 4-M6 2XZ-2/4 25ADDC-JQ32 92 64 226 40 68x68 4-M6 2XZ-4 32DDC-JQ40 110 70 245 44 80x80 4-M6 2XZ-8 40DDC-JQ50 125 90 290 56 95x95 4-M8 2X-15 50ADDC-JQ65 135 105 320 65 115x115 4-M8 2X-30A 65DDC-JQ80 165 125 367 75 140x140 4-M8 2X-70A 80DDC-JQ-B系列电磁真空带充气阀DDC-JQ-B型系列电磁真空带充气阀是安装在机械式真空泵上的专用阀门。

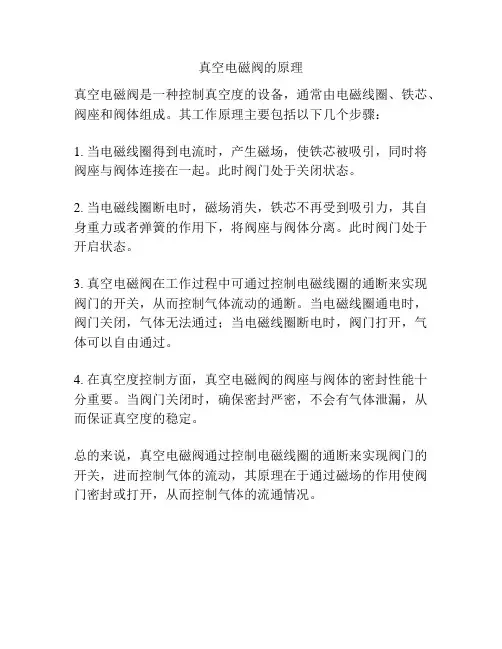

真空电磁阀的原理
真空电磁阀的原理
真空电磁阀是一种控制真空度的设备，通常由电磁线圈、铁芯、阀座和阀体组成。
其工作原理主要包括以下几个步骤：
1. 当电磁线圈得到电流时，产生磁场，使铁芯被吸引，同时将阀座与阀体连接在一起。
此时阀门处于关闭状态。
2. 当电磁线圈断电时，磁场消失，铁芯不再受到吸引力，其自身重力或者弹簧的作用下，将阀座与阀体分离。
此时阀门处于开启状态。
3. 真空电磁阀在工作过程中可通过控制电磁线圈的通断来实现阀门的开关，从而控制气体流动的通断。
当电磁线圈通电时，阀门关闭，气体无法通过；当电磁线圈断电时，阀门打开，气体可以自由通过。
4. 在真空度控制方面，真空电磁阀的阀座与阀体的密封性能十分重要。
当阀门关闭时，确保密封严密，不会有气体泄漏，从而保证真空度的稳定。
总的来说，真空电磁阀通过控制电磁线圈的通断来实现阀门的开关，进而控制气体的流动，其原理在于通过磁场的作用使阀门密封或打开，从而控制气体的流通情况。
高真空挡板阀工作原理
高真空挡板阀工作原理高真空挡板阀是一种用于控制气体流动的关键设备，其工作原理基于挡板的开闭运动。
挡板阀由阀体、挡板和执行器组成，通过执行器控制挡板的运动，从而实现对气体流动的控制。
高真空挡板阀的工作原理可以简单描述为以下几个步骤：首先，执行器接收控制信号，根据信号的指令，通过电动机或气动装置驱动挡板的开闭运动。
挡板在关闭状态时，紧密贴合在阀体上，形成气密密封；而在打开状态时，挡板与阀体之间形成一定的间隙，允许气体通过。
在挡板阀的工作过程中，挡板的运动是关键。
在关闭状态下，挡板与阀座紧密贴合，通过密封面之间的卡口密封来阻止气体泄漏。
当执行器接收到打开指令时，它会通过电动机或气动装置将挡板推向打开位置。
在打开过程中，挡板与阀座之间的卡口密封被打破，从而允许气体通过阀体。
当执行器接收到关闭指令后，挡板会被驱动回到关闭位置，重新与阀座贴合，实现气密密封。
高真空挡板阀的工作原理需要考虑几个关键因素。
首先，挡板与阀座之间的密封面需要具备良好的密封性能，以防止气体泄漏。
其次，挡板的运动必须平稳可靠，以确保阀门的开闭过程不会产生震动或卡死现象。
此外，挡板阀还需要具备良好的耐腐蚀性能和抗高温性能，以适应不同工况下的使用需求。
高真空挡板阀的应用范围广泛，包括化工、石油、冶金、电力等行业。
它可以用于控制气体的流量大小、流向和压力，从而满足生产过程中对气体的精确控制要求。
例如，在化工生产中，高真空挡板阀可以用于调节反应器内的气体流量，以控制反应的进程和产物质量。
在石油工业中，它可以用于控制油气管道中的气体流量和压力，确保管道的安全运行。
高真空挡板阀是一种重要的气体控制设备，其工作原理基于挡板的开闭运动。
它通过执行器驱动挡板的运动，实现对气体流动的控制。
挡板阀具有密封性能好、运动平稳可靠等特点，广泛应用于各个行业。
在实际应用中，需要根据不同工况选择适合的挡板阀，并注意其维护和保养，以确保其正常工作和使用寿命。
GDQ型气动高真空挡板阀
GDQ型气动高真空挡板阀
来源：
产品名称：GDQ型气动高真空挡板阀产品型号：GDQ
用途和使用范围：
GDQ-J系列气动真空挡板阀是10-5～106Pa的真空系统中用来开启或隔断气流的阀门。
性能：
●漏率：1.3×10-9Pa＆#8226;M3/S。
●适用压力范围：1.3×10-5～105Pa；
●工作介质：气体、非腐蚀性气体；
●工作温度：氟橡胶-30℃～+150℃；
●起闭阀板两侧压力差：≤1000Pa；
●安装位置：DN＜300 任意；DN≥300垂直
●气源压力：4-6Kgf/cm2；
●电磁换向阀：电压 220V，功率3W；
●起闭信号：控制信号；电信号供用户选择。
原理和特点：
●结构紧凑，密封可靠，寿命长；
●通导大，提高泵的抽速。
●安装使用维护方便，大修时也无须将阀拆下。
●两种位置信号指示供用户选用：电信号采用微动开关和磁性开关；
主要零件材料：
体、杆、板不锈钢、碳钢
密封件氟胶、丁睛胶外形及连接尺寸。
【VIP专享】电磁高真空挡板阀GDC-J
首页>>产品中心>>真空挡板阀类>>GDC-J系列电磁高真空挡板阀GDC-J系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
主要技术性能适用范围(Pa)105～6.7x10-4阀门漏率(Pa.L/S)≤6.7x10-4适用温度（℃）-25～+40线圈温升（℃）≤65开闭时间（S）3～5电源电压（V/Hz）220±10%/50安装方式垂直(图一)(KF)连接及外形尺寸型号通径(DN)ΦＷΦＤΦＢH A法兰标准GDC-J16A/KF16683017.218640GDC-J25A/KF25824026.219350GB4982GDC-J40/KF401105541.227065GDC-J50A/KF501257552.230770/(图二)连接及外形尺寸型号通径(DN)ΦＷΦＢH h bxb n-b法兰标准GDC-J16A1668421652848x484-M5GDC-J25A2582551903558x584-M6GDC-J323292642174068x684-M6JB919GDC-J4040110702404480x804-M6GDC-J50A50125902855695x954-M8GDC-J656513510531565115x1154-M8GDC-J808016512535875140x1404-M8订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号相关产品：电磁真空带充气阀DDC-JQ系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列阀门的安装维护与操作正确地选择了阀门之后，还要正确安装、维护与操作，这样才能充分发挥其效能。
电动高真空挡板阀.
电动高真空挡板阀动作灵敏度和可靠性这是指阀门对于介质参数变化，做出相应反应的敏感程度。
对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说，其功能灵敏度与可靠性是十分重要的技术性能指标。
使用寿命它表示阀门的耐用程度，是阀门的重要性能指标，并具有很大的经济意义。
通常以能保证密封要求的启闭次数来表示，也可以用使用时间来表示。
对大多数真空系统来说，真空阀门应具有以下广泛性的性能。
分。
真空阀门目录二、真空挡板阀类1、GDC-J型系列电磁高真空挡板阀2、GDQ型系列气动高真空挡板阀3、GD-J型系列高真空挡板阀4、GDQ-J(b)型系列电、气动高真空挡板阀(带波纹管密封)5、GDQ-J(b)-A型系列气动高真空挡板阀(带波纹管密封)6、GD-J(b) 型系列手动高真空挡板阀(带波纹管密封)GDC-J型系列电磁高真空挡板阀GDC-J 型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
主要技术性能适用范围(Pa) 105～6.7x10-4 阀门漏率(Pa.L/S) ≤6.7x10-4 适用温度（℃） -25～+40 线圈温升（℃） ≤65 开闭时间（S ） 3～5 电源电压（V/Hz ） 220±10%/50 安装方式垂直(图一)(KF)连接及外形尺寸 型号 通径(DN) ΦW ΦD ΦB H A 法兰标准GDC-J16A/KF 16 68 30 17.2 186 40 GB4982GDC-J25A/KF 25 82 40 26.2 193 50 GDC-J40/KF 40 110 55 41.2 270 65 GDC-J50A/KF501257552.230770/(图二)连接及外形尺寸 型号 通径(DN) ΦW ΦB H h bxb n-b 法兰标准GDC-J 16A 16 68 42 165 28 48x48 4-M5 JB919GDC-J 25A 25 82 55 190 35 58x58 4-M6GDC-J 32 32 92 64 217 40 68x68 4-M6 GDC-J 4040110702404480x804-M6GDC-J50 125 90 285 56 95x95 4-M8 50AGDC-J65 135 105 315 65 115x115 4-M8 65GDC-J80 165 125 358 75 140x140 4-M8 80GDQ型系列气动高真空挡板阀GDQ型系列气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。
真空阀的分类 驱动形式以及标准规范
真空阀的分类驱动形式以及标准规范
真空阀是其工作压力低于标准大气压应用于真空系统的阀门。
真空阀（Vacuumvalves）不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，真空阀在大中口径、中低压力的拥有广泛的使用领域。
真空阀的分类：
真空阀的常见的种类有真空球阀、真空调节阀、高真空蝶阀、高真空隔膜阀、电磁真空带充气阀、电磁高真空挡板阀、电磁高真空充气阀、高真空微调阀、高真空挡板阀、高真空插板阀、超高真空挡板阀、超高真空插板阀等。
真空阀的驱动型式：
真空阀门有手动、气动、电动和电磁动四种型式，分别以手、压缩空气、电源和电磁力为动力，通过执行机构带动阀板(阀瓣、阀芯)使阀门开启和关闭。
真空阀的常用标准规范：
JB/T6446-2004真空阀门
JB/T53023-1999真空阀门产品质量分等
GB/T11796-1989核用真空阀门技术条件
JB/T7673-1995真空设备型号编制方法
GB/T3164-2007真空技术图形符号
GB/T4982-2003真空技术快卸连接器尺寸第1部分:夹紧型GB/T6070-2007真空技术法兰尺寸
GB/T6071-2003超高真空法兰。
真空阀门分类
真空阀门一、关于真空阀门真空阀门具有下列特点：压力低于大气压，而阀瓣上的压降不能超过1公斤力/厘米2。
介质的工作温度取决于使用装置的工艺过程。
温度一般不超过-70 ~ +150℃的范围。
对这类阀门最基本的要求是保证连接的高度密封性和结构与垫片材料的致密性。
按介质压力真空阀门可分成四组：1）低真空阀门：介质压力p=760~1毫米汞柱；(1×10+5Pa~1×10+2Pa)2）中真空阀门：p=1×10-3 毫米汞柱。
(1×10+2Pa~1×10-1Pa)3）高真空阀门：p=1×10-4 ~1×10-7 毫米汞柱；(1×10-1Pa~1×10-5Pa)4）超高真空阀门：p≤1×10-8 毫米汞柱。
(1×10-5Pa~0Pa)作为通径小于250毫米的闭路阀门，被广泛采用的的阀杆作直线运动的真空波纹管截止阀。
闸阀却受到较大的限制，但这主要是对于大通径来说的。
可用的还有球形旋塞阀（球阀）、柱塞阀和蝶阀。
作真空阀用的旋塞阀未得到推广，因为旋塞阀需要用油润滑，使油汽可能进入真空系统，而这是不允许的。
真空阀门既可用现场手控和遥控，也可用电动、电磁传动（电磁阀）、气动和液动控制。
真空阀门关闭件是用像胶密封圈或金属密封圈来密封的。
波纹管截止阀的波纹管是用不锈钢、高锌黄铜JI80、塑料和其他材料制成。
小通径（口径在10毫米以下）的截止阀关闭件可采用膜片密封。
低真空和中真空可以采用球形旋塞阀。
真空阀门型号组成：正确选择阀门的型号和规格就要了解真空阀门的型号的编制方法;本公司真空阀门的型号编制方法与ZBJ78016-89《真空阀门型号、编制方法》基本相似。
产品型号由基本型号和辅助型号两部分组成，中间用短横线隔开，型号构成如下所示：代表产品的使用真空度范围，以其关键字汉语拼音第一个字母(印刷体大写)表示1. 代表真空度范围为：低真空105~10-1Pa (760~10托) 用——D；2. 代表真空度范围为：高真空105~10-4Pa (760~10-6托) 用——G；3. 代表真空度范围为：超高真空10~ 10-7Pa (760 ~10-9托) 用——C；代表阀板结构形式或产品职能类别，以其关键字汉语拼音第一(或第二)个字母(印刷体大写)表示如：C 插板阀、Q 充气阀、D 挡板阀、U 球阀、F 翻板阀、W 微调阀、I 蝶阀、Y 压差阀、M 隔膜阀；代表产品驱动方式，以其关键字汉语拼音第一个字母(印刷体大写)表示：S手动、D 电动、Q 气动、C 磁动、Y 液动；代表阀门通道形式，以其关键字汉语拼音第一个字母(印刷体大写)表示：Z直通阀、J 角通阀、S 三通阀；特例: 只有带充气的阀门用汉语拼音大写字母Q作代号，其它种类阀门均不用符号作代号。
高真空标准板阀
高真空标准板阀美国HVA真空闸阀11000系列标准板阀11000 系列标准周期真空闸阀(11000 Series Standard Cycle Gate Valve)11000系列真空闸阀有正面锁定的中心装置或一个软封的气动闸（可选择的）.阀门保持关闭状态以防空气压力损失. 11000系列真空闸阀冲击和振动减到最小的一种独特的气缸的设计. 此设计非常有益于半导体制造和其他敏感加工工业要求操作时相对自由振动的. 这种HVA不锈钢阀门提供了业界最小的内部接口，阀体和所有内部部件都是在1100 ℃， 1x10E-6Torr的真空炉中焊接的，确保了最大的完整性. 这就消除了虚漏和缺陷部分，使在常规状态下焊接出现的阀体变形的可能最小化了.11000系列真空闸阀产品特点1. 手动&电动气动驱动2. 不锈钢焊接波纹管3. 标准或定制法兰选项4. 电磁阀控制并带有手动超控5. 阀体和部件在1100°C高温的真空炉内焊接以确保阀门最大的完整性11000系列真空闸阀产品规格连接形式：法兰CF-F，KF/ISO，ANSI，Custom主体材料：不锈钢公称通径： DN16-DN600 mm漏率: 2x10E-10 AtmCC/Sec压力范围: 1x10E-10 Torr烘烤温度: 《200℃适用介质：水、蒸汽、空气密封形式：软密封型驱动方式：手动，气动使用寿命: 1000000 启闭次数11000系列真空闸阀产品应用国际标准化组织(ISO)螺栓和夹紧法兰，美国国家标准化组织(ansi)和可选的jis模型是专门为高真空应用特别当压力范围近1x10E-9 Torr似和bakeout温度不超过200℃。
金属密封 CF-F 法兰接口提供了高压系统兼容性。
国际标准化的 KF/ISO 配置和橡胶中心圈法兰应用于要求容易安装和拆卸的法兰式密封领域。
闸阀为低温泵、涡轮分子泵、离子泵及其他对清洁度要求高、低除气等领域提供帮助。
气动高真空挡板阀价格
GID-300 GID-400 GID-50 GID-63 GID-80 电动高真 GID-100 空蝶阀 GID-125 (调节型） GID-150 GID-200 GID-250 GID-300
6755 13853 9329 19126 5338 6610 5428 6739 5978 7210 6156 7663 6335 8230 6934 9428 7808 10822 10028 14710 10450 17820 单价（元） 品名 型号规格 碳钢 不锈钢 GU-16P 811 GU-25P 1061 GU-32P 1466 GU-40P 1856 2324 不锈钢真 GU-50P 空球阀 GU-63P 3276 GU-80P 3931 GU-100P 5819 GU-125P 7738 GU-150P 10421 GUQ-16P 2652 GUQ-25P 3198 GUQ-32P 3853 GUQ-40P 4602 不锈钢气 GUQ-50P 5569 动真空球 GUQ-63P 6708 阀 GUQ-80P 7550 GUQ-100P 10296 GUQ-125P 14352 GUQ-150P 17702 GUD-16P 4415 GUD-25P 4664 不锈钢电 GUD-32P 5070 动真空球 GUD-40P 5725 阀 GUD-50P 6786 GUD-63P 8003
其它真空阀价格
品名 型号规格 单价（元） 碳钢 不锈钢 906 1062 1140 1260 1591 品名 型号规格 单价（元） 碳钢 不锈钢 1264 1388 1591 1841 2075
DDC-JQ16 DDC-JQ25 电磁真空 DDC-JQ32 带充气阀 DDC-JQ40 DDC-JQ50
2543 3323 996 1123 1342 1368 1560 4142 4577 6068 7350 8336 8648 10973 14267 16492 1296 1560 1950 1788 2184 6558 6985 8323 10442 11045 11216 11375 13141 16994 18408 20054 27082 41886 60294 65161 81900 88608
真空闸板阀工作原理
真空闸板阀工作原理《说说真空闸板阀的工作原理》嘿，大家好呀！今天咱来聊聊真空闸板阀这个听起来有点高大上的玩意儿，其实啊，它的工作原理还挺有意思的呢！我记得有一次去参观一个工厂，那里面就有好多真空闸板阀在工作着。
当时我就特别好奇，这东西到底是咋运作的呀？咱先说说这真空闸板阀长啥样哈。
它就像是一个很特别的开关，有个阀体，还有个闸板在里面呢。
这个闸板就像是个能活动的挡板，可以来回移动。
当要让这个阀工作的时候呀，就好比我们要控制水流一样。
想象一下，有一条水管，我们想让水通过或者不通过，是不是就得开关那个阀门呀？真空闸板阀也是一样的道理呢。
比如说，在那个工厂里，当需要让气体或者液体通过的时候，就会把闸板给提起来，就好像打开了水管的阀门，气呀液呀就能顺畅地流过去了。
要是不想让它们通过了，就把闸板给放下来，严严实实地挡住，就跟关上水管阀门水就流不出来一个样。
而且啊，这个闸板可不是随随便便就能动的，它的设计可巧妙了呢！它有密封装置，能保证在关闭的时候不会有气呀液呀偷偷跑过去。
就好像是给闸板装上了一个超级密封的盖子，严实得很呢！然后呢，真空闸板阀还有个很重要的特点，就是它能在真空环境下工作。
这可就厉害了呀！一般的阀门在真空下可能就不好使了，但是它行！它就像一个勇敢的小战士，在真空的环境里也能坚守岗位，把该控制的都控制得好好的。
我在工厂里看到那些真空闸板阀在那默默地工作着，一会儿开，一会儿关，可有意思了。
它们就像是一群勤劳的小蜜蜂，虽然不起眼，但是却起着非常重要的作用呢。
哎呀，说了这么多，其实真空闸板阀的工作原理就是这么简单又有趣。
它虽然看起来有点复杂，但只要我们仔细去观察、去理解，就能发现它的奥秘啦。
所以啊，下次要是再看到真空闸板阀，可别觉得它神秘莫测啦，就想想我今天给大家讲的这些，你就会恍然大悟，原来它就是这么个工作原理呀！好啦，今天就和大家聊到这啦，希望你们也对真空闸板阀有了更清楚的认识哟！拜拜啦！怎么样，现在是不是对真空闸板阀的工作原理有了更直观的了解呀？哈哈，这就是我对它的有趣发现啦！。
真空阀门选型
选用真空阀门要考虑的因素（依据）根据工作压力有低真空阀门、高真空阀门和超高真空阀门。
根据结构特点有挡板阀、插板阀、蝶阀、球阀、隔膜阀、角阀、直通阀、三通阀。
根据传动原理有手动、气动、电动、电磁。
一般气动是电磁先导、气缸执行动作的过程，也可用手控制先导阀气缸执行动作的过程。
电动为手、电两用，当停电时可用手动进行操作。
根据材料有不锈钢、碳钢、铝合金为主体材料的阀门。
根据动密封的材料也可分金属密封和非金属密封阀门。
轴封用O形橡胶圈一般真空动密封的漏率为10-4Pa.L/S，在轴运动过程中真空度不高，可用于要求不高的高真空条件下使用；轴封为金属波纹管密封，其漏率为10-7Pa.L/S,适用于超高真空条件下使用。
通用真空阀门的用途电磁真空带充气阀与电磁真空压差阀是专门用于防止机械真空泵返油的真空阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。
一般不能用到其它地方，也就是说不能用于真空系统中作放气之用。
选用电磁真空压差阀的优点是耗电量很小，节省能源；DN≤50的阀体材质为铝合金，重量轻，体积小，阀板关闭速度快。
挡板阀用在真空管道中角通和三通的地方。
驱动方式为手、气、电磁、电动由用户决定。
其中GDC—J型电磁高真空挡板阀为金属波纹管密封，其应用范围较广,也可当充气阀用；安装位置可任意,可反顶一个大气压,并有反馈信号输出。
插板阀用在真空度要求高或管道尺寸要求高的场合。
全通导、阀门漏率为10-7Pa.L/S，双向密封。
驱动方式手、气、电动由用户决定。
气动和电动均带信号反馈装置。
隔膜阀与球阀为直通式，并能用在正压和真空并存的场合。
驱动方式手、气、电动由用户决定。
蝶阀为直通形式，手、气、电三种驱动方式由用户决定。
手动蝶阀开启角度任意可调；智能型的气动和电动蝶阀其开启角度也任意可调。
阀门的使用条件介质为纯净空气或非腐蚀性气体。
介质温度由使用橡胶的极端温度所决定：一般丁腈橡胶-30～+80℃。
氟橡胶 -25～+150℃。
电磁高真空挡板阀
首页>>产品中心>>真空挡板阀类>>GDC-J系列电磁高真空挡板阀GDC-J系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
主要技术性能适用范围(Pa)105～6.7x10-4阀门漏率(Pa.L/S)≤6.7x10-4适用温度（℃）-25～+40线圈温升（℃）≤65开闭时间（S）3～5电源电压（V/Hz）220±10%/50安装方式垂直(图一)(KF)连接及外形尺寸型号通径(DN)ΦWΦDΦB H A法兰标准GDC-J16A/KF16683017.218640GDC-J25A/KF25824026.219350GB4982 GDC-J40/KF401105541.227065GDC-J50A/KF50 125 75 52.2 307 70 /(图二)连接及外形尺寸 型号 通径(DN) ΦW ΦB H h bxb n-b 法兰标准GDC-J16A 16 68 42 165 28 48x48 4-M5 JB919GDC-J25A 25 82 55 190 35 58x58 4-M6 GDC-J32 32 92 64 217 40 68x68 4-M6 GDC-J40 40 110 70 240 44 80x80 4-M6 GDC-J50A 50 125 90 285 56 95x95 4-M8 GDC-J65 65 135 105 315 65 115x115 4-M8 GDC-J8080165125358 75140x1404-M8订货须知：一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF （H ）型电子式三通电动调节阀型号，请按ZRSF （H ）型电子式三通电动调节阀型号 相关产品：电磁真空带充气阀DDC-JQ 系列电磁真空带充气阀DDC-JQ-B系列低真空电磁压差充气阀DYC-JQ系列电磁真空压差式充气阀DYC-JQ、GYC-JQ系列电磁高真空充气阀GQC系列电磁高真空带充气阀GDC-Q5型电磁高真空挡板阀GDC-J系列气动高真空挡板阀GDQ系列高真空挡板阀GD-J系列电、气动高真空挡板阀GDQ-J(b)系列(带波纹管密封)气动高真空挡板阀GDQ-J(b)-A系列(带波纹管密封)手动高真空挡板阀GD-J(b)系列(带波纹管密封)常闭型气动高真空挡板阀GDQ-J-A系列三通式气动高真空挡板阀GDQ-JS系列电磁高真空挡板阀GDC-5型高真空蝶阀GI系列高真空蝶阀GI-A系列高真空蝶阀GI-C系列气动高真空蝶阀GIQ系列气动高真空蝶阀GIQ-A系列气动高真空蝶阀GIQ-B系列气动高真空蝶阀GIQ-AB系列电动高真空蝶阀GID系列电动高真空蝶阀GID-A系列真空(压力)球阀GU系列气动真空(压力)球阀GUQ系列电动真空(压力)球阀GUD系列高真空微调阀GW-J-T系列高真空隔膜阀GM系列活塞角座阀J611F系列真空流量调节阀ZT-B系列超高真空插板阀CC-A系列气动超高真空插板阀CCQ-A系列电磁阀系列价格供用户或设计院工程项目做预算品名规格单价（元）铸钢不锈钢全不锈钢电磁阀15 720ZBSF0~1.6MPA≤200℃20 787.525 85532 1012.540 112550 153065 247580 2925100 3825水用电磁阀（丝口）ZCS0.05~0.8MPA≤60℃15黄铜157.5 20 180 25 225 32 405 40 540 50 675水用电磁阀（法兰）ZCS0.05~0.8MPA≤60℃25 450铸铁32 49540 58550 67565 85580 1012.5100 1237.5125 1912.5150 2475200 4275250 7650300 10575蒸汽|水|油电磁阀ZQDF0-1.6MPA≤200℃丝口15 450 20 495 25 562.5 32 787.5 40 900 50 1125蒸汽|水|油电磁阀ZQDF0-1.6MPA≤200℃法20 787.5 25 675 855 32 855 1012.5 40 945 1125 50 1170 1462.5高温中压电磁阀ZCG0.4~1.6MPA≤350℃15 0 1080 20 0 108025 945 1125 32 1170 1305 40 1305 1530 50 1530 1800品名 规格 单价（元） 铸钢不锈钢中温电磁阀ZCZP （丝口）0.05~1.6MPA ≤200℃ 15 450 20 49525 562.5 32 787.540 900 50 1125 中温电磁阀ZCZP （法兰）0.05~1.6MPA ≤200℃25 720 855 32 900 1012.5 40 1012.5 1125 50 1237.5 1462.5 65 1687.5 2475 80 1912.5 2925100 2475 3825125 3825 6750 150 4725 10125 200 7875 19125 250 10800 27000 300 13050 350 19125 高压电磁阀GZYS6.4MAP ≤200℃ 15 3150 20 337525 382532 405040 4950 50 6750 快速启闭阀J041H0.1-10MPA ≤200℃10 382515 405020 450025 4950 32 6300 40 7200 50 7875电磁式紧急切断阀ZCRB0~0.1MPA≤80℃25 1350 32 1462.5 40 1575 50 1687.5 65 1912.5 80 2025 100 2700 125 3825 150 4500 200 6300 250 10575 300 13050 350 19125品名规格单价（元）铸钢不锈钢电磁式煤气安全切断阀DMF-0.1≤80℃100 5625 125 5850 150 6075 200 6300 250 6750 300 7200 350 8550 400 10125 450 11250 500 13950 600 16875 700 19800 800 22500 900 27000 1000 38250(丝口）ZCM0~0.04MAP≤80℃20 517.5 25 585 32 720 40 1080 50 1237.5煤气、天然气、液化气电磁阀(法兰）ZCM0~0.04MAP≤80℃25 675 32 787.5 40 900 50 1237.5 65 2025 80 2250 100 2925 125 4050 150 4950 200 6300 250 10800 300 13050 350 19125多功能电磁阀ZDF0.01~1.6MPA≤180℃15 2250 20 2250 25 2700 32 3375 40 4050 50 5400 65 6300 80 7200 100 8550品名规格单价（元）铸钢不锈钢高温高压电磁阀ZCZG0.1~2.5MPA≤250℃15 2250 20 2250 25 2362.5 32 2475 40 2925 50 3150 65 4275 80 5625100 6750高温高压电磁阀ZCZH0.1~4.0MPA≤400℃15 2250 20 2250 25 2475 32 2700 40 3037.5 50 3262.5 65 4500 80 5850 100 7200气控电磁阀ZCQ法兰0~0.8MPA≤80℃25 540 32 630 40 742.5 50 1012.5 65 1372.5 80 1980 100 2250 125 2812.5 150 3375排泥阀专用电磁阀24DHS 10 630 15 675 20 742.5 25 810自保持式电磁阀ZCSTH 法兰0.05~0.8MPA≤60℃25 1350 32 1687.5 40 1912.5 50 2025 65 2362.5 80 2700 100 3150电磁脉冲阀20 247.5铝材质25 27040 49550 63065 72080 855品名规格单价（元）丝扣法兰燃气安全电磁阀ZCRP-DSK常开型，材质铸钢15 1125 1170 20 1170 1215 25 1215 1260 32 1912.5 2025 40 2610 2790 50 2700 2925 5 4500 80 4950 100 5850 125 13500 150 15750 200 18900 250 29250 300 3600 400 74925燃气安全电磁阀ZCRP-DSB常闭型，材质铸钢15 1665 1710 20 1710 1755 25 1755 1800 32 2587.5 2700 40 3420 3600 50 3510 37350 5 6525 80 7267.5 100 8550 125 18900 150 20520 200 23512.5 250 34425 300 42750 400 123750家用电磁阀ZCRP(A)-DSB 常闭型15 450 20 472.5 25 495 32 540 40 585 50 630家用型燃气泄漏报警器240元气体探测器、气体报警控制器1900元/路品名规格单价（元）丝扣法兰Y型气动角座阀塑料头304≤180℃15 360 540 20 405 630 25 495 765 32 630 877.5 40 787.5 1035 50 1012.5 1260 65 1395 1800 80 2025 2475铜不锈钢2W系列丝口电磁阀15 123.75 180 20 135 202.5 25 225 270 32 315 483 40 450 540 50 585 765名称型号通径价格不锈钢全不锈钢电磁阀ZBSF0-1.6MPA≤200℃DN15 480DN20 525DN25 570DN32 675DN40 750DN50 1020DN65 1650DN80 1950DN100 2550名称型号通径价格铸钢不锈钢蒸汽，水，油用电磁阀ZQDF丝口1-1.6MPA≤200℃DN15 300DN20 330DN25 375DN32 525DN40 600DN50 750ZQDF法兰0-1.6MPA≤200℃DN20 525DN25 450 570DN32 570 675DN40 630 750DN50 780 975名称型号通径价格铸钢黄铜水用电磁阀ZCS丝口0.05-0.8MPA≤60℃DN15 105DN20 120DN25 150DN32 270DN40 360DN50 450ZCS法兰0.05-0.8MPA≤60℃DN25 300DN32 330DN40 390DN50 450DN65 570DN80 675DN100 825DN125 1275DN150 1650DN200 2850DN250 5100DN300 7050名称型号通径价格铸钢不锈钢高温中压电磁阀ZCG0.4-1.6MPA≤350℃DN15 720DN20 720DN25 630 750 DN32 780 870 DN40 870 1020 DN50 1020 1200名称型号通径价格铸钢不锈钢中温电磁阀ZCZO丝口0.05-1.6MPA≤200℃DN15 300DN20 330DN25 375DN32 525DN40 600DN50 750ZCZO法兰0.05-1.6MPA≤200℃DN25 480 570DN32 600 675DN40 675 750DN50 825 975DN65 1125 1650DN80 1275 1950DN100 1650 2550DN125 2550 4500DN150 **** ****DN200 5250 12750DN250 7200 18000DN300 8700DN350 12750名称型号通径价格不锈钢高压电磁阀GZYS6.4MPA≤200℃DN15 2100DN20 2250DN25 2550DN32 2700DN40 3300DN50 4500名称型号通径价格不锈钢快速启闭阀J041H0.1-10MPA≤200℃DN10 2550DN15 2700DN20 3000DN25 3300DN32 4200DN40 4800DN50 5250名称型号通径价格电磁式煤气安全切断阀DMF-0.1≤80℃（温度≤250℃需要特殊订货）DN100 3750DN125 3900DN150 4050DN200 4200DN250 4500DN300 4800DN350 5700DN400 6750DN450 7500DN500 9300DN600 11250DN700 13200DN800 15000DN900 18000DN1000 25500电磁式紧急切断阀ZCRB0-0.1mpa≤80℃（压力0-1.6MPA需要特殊订货）DN25 900DN32 975DN40 1050DN50 1125DN65 1275DN80 1350DN100 1800DN125 2550DN150 3000DN200 4200DN250 7050DN300 8700DN350 12750名称型号通径价格铸钢煤气，天然气，液化气电磁阀ZCM丝口0-0.04mpa≤80℃DN20 345DN25 390DN32 480DN40 720DN50 825ZCM法兰0-0.04mpa≤80℃DN25 450DN32 525DN40 600DN50 825DN65 1350DN80 1500DN100 1950DN125 2700DN150 3300DN200 4200DN250 7200DN300 8700DN350 12750名称型号通径价格铸钢高温高压电磁阀ZCZG0.1-2.5mpa≤250℃DN15 1500DN20 1500DN25 1575DN32 1650DN40 1950DN50 2100DN65 2850DN80 3750DN100 4500ZCZH0.1-4.0mpa≤400℃DN15 1500DN20 1500DN25 1650DN32 1800DN40 2025 DN50 2175 DN65 3000 DN80 3900 DN100 4800名称型号通径价格铝电磁脉冲阀DMF-Z DN20 165 DN25 180 DN40 330 DN50 420 DN62 480 DN78 570名称型号通径价格排泥阀专用电磁阀24DHS0.15-1.0mpa≤60℃(二位四通）DN10 420DN15 450DN20 495DN25 540自保持式电磁阀ZCSTH法兰0.05-0.8mpa≤60℃DN25 900DN32 1125DN40 1275DN50 1350DN65 1575DN80 1800DN100 2100名称型号通径价格铸钢气控电磁阀ZCQ法兰0-0.8mpa≤80℃DN25 360DN32 420DN40 495DN50 675DN65 915DN80 1320DN100 1500DN125 1875DN150 2250 名称型号通径价格多功能电磁阀ZDF0.01-1.6mpa≤180℃DN15 1500DN20 1500DN25 1800DN32 2250DN40 2700DN50 3600DN65 4200DN80 4800DN100 5700一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
电磁高真空挡板阀GDC-J型系列.doc
GDC-J 型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。
当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
主要技术性能适用范围(Pa) 105～6.7x10-4 阀门漏率(Pa.L/S) ≤6.7x10-4 适用温度（℃） -25～+40 线圈温升（℃） ≤65 开闭时间（S ） 3～5 电源电压（V/Hz ） 220±10%/50 安装方式垂直(图一)(KF)连接及外形尺寸 型号 通径(DN) ΦW ΦD ΦB H A 法兰标准GDC-J16A/KF 16 68 30 17.2 186 40 GB4982GDC-J25A/KF 25 82 40 26.2 193 50 GDC-J40/KF 40 110 55 41.2 270 65 GDC-J50A/KF501257552.230770/(图二)连接及外形尺寸 型号 通径(DN) ΦW ΦB H h bxb n-b 法兰标准GDC-J 16A 16 68 42 165 28 48x48 4-M5JB919GDC-J 25A 25 82 55 190 35 58x58 4-M6 GDC-J 32 32 92 64 217 40 68x68 4-M6 GDC-J 40 40 110 70 240 44 80x80 4-M6 GDC-J 50A 50 125 90 285 56 95x95 4-M8 GDC-J 65 65 135 105 315 65 115x115 4-M8 GDC-J 808016512535875140x1404-M8◇◇为什么选择工洲阀门?服务体系：一、支持7天无理由退换货二、支持30天有问题退换货三、完全免费保修一年质量体系：在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
真空气动挡板阀原理
高真空挡板阀工作原理：高真空挡板阀门是真空系统中用以调节气流量、切断或接通管路的元件。
高真空挡板阀以压缩空气为动力, 通过电磁换向阀改变气路方向, 气缸驱动挡板阀启闭运动, 适用于 1.3×10-3Pa~1.0×105Pa真空系统中用以开启或隔断气流。
挡板阀具有结构简单, 开闭时间短, 安全可靠, 坚固耐用, 并且可以自动控制等优点, 被广泛应用于电子、化工、冶金、航空、航天、材料、生物、原子能、宇宙探测等高科技领域。
高真空气动挡板阀的气缸直径及活塞杆直径设计十分重要, 挡板阀在开闭时, 若气缸及活塞杆直径设计不合理则会导致阀门产生无法打开、启闭时间长等问题。
系统产生负压时,通过大气压跟系统压力的压差作用在密封件上,推动破真空阀密封件,打开密封面把外界大气引入系统,让系统压强升高破坏负压,直到破真空阀密封件重新下坠密封,外界大气不再进入系统.在系统正压时候，工作介质进入密封件上部，向下压紧密封件，系统压力越大，密封越紧，保证正压时破真空阀候滴水不漏。
气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。
它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。
气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。
执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。
阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
气动阀原理：就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。
气动阀：借助压缩空气驱动的阀门。
气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。
因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。
